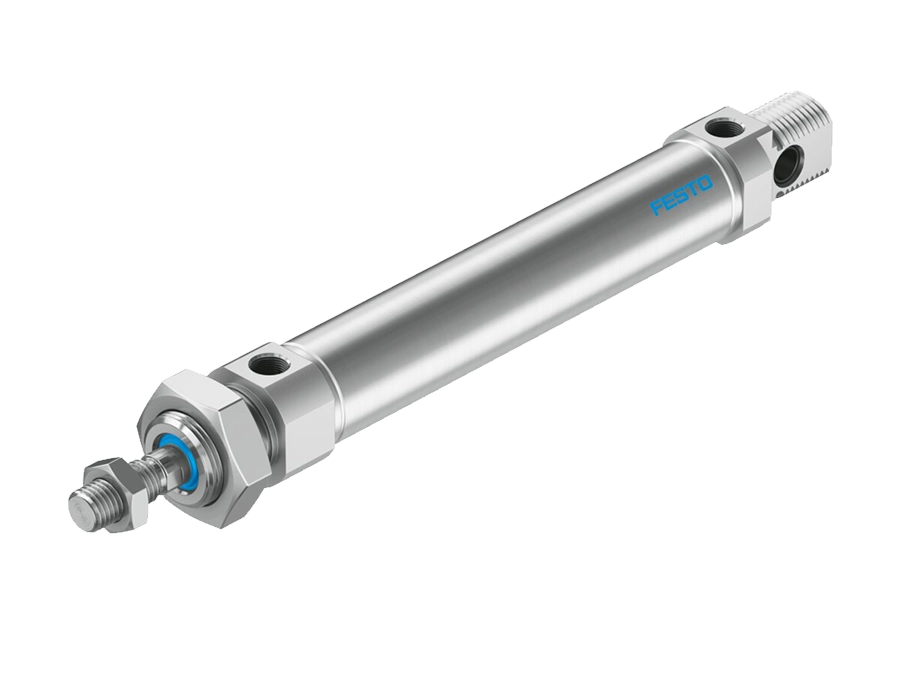

جک DSNU فستو
- استاندارد: ISO 6432
- بازه قطر: 8 تا 63 میلیمتر
- بازه کورس استاندارد: 10 تا 320 میلیمتر
- نوع سیلندر: قلمی
مشخصات فنی محصول
| حداکثر فشار کاری(بار) | 10 |
|---|---|
| رزوه فیتینگ: | G3/8 تا G1/2 |
| رزوه شفت | M4 تا M16 |
|---|---|
| بازه دمایی کارکرد (سانتی گراد) | -20 تا +80 |
محصولــات مکــمل
مـــعــــرفــی مــحـصــول
جک DSNU فستو که در بازار ایران با نام جک قلمی فستو یا سیلندر گرد شناخته میشود قابلیت عملکرد دوطرفه(رفت و برگشت پنوماتیکی) دارد و قطر و کورسهای استاندارد آن پاسخگوی بسیاری از نیازهای صنایع ایران است. این نوع جک در صنایع غذایی و بستهبندی کاربرد زیادی دارد. هایپرصنعت دامون انواع جک قلمی DSNU فستو را با ضمانت اصالت و با بهترین قیمت تامین میکند.
سری جدید این جک DSNU-S است که با وزن سبکتر و کارآیی بهینه طراحی شده و از دامون قابل سفارش است.
سیلندر گرد DSNU فستو در 6 مدل متنوع تولید میشود که با توجه به نوع رزوه شفت، کلمپ و… ویژگیهای متفاوتی دارند. این سری در 10 قطر استاندارد و 31 کورس استاندارد تولید میشود و امکان سفارش طول کورس غیر استاندارد تا 500 میلیمتر وجود دارد.
نکته فنی مهم در انتخاب کورس جک DSNU: برای جکهایی که سنسور موقعیت دارند برای عملکرد صحیح سنسور، کورس جک دست کم باید 10 میلیمتر باشد.
جدول قطرها و کورس متناسب با آن قطر برای مدل عادی DSNU فستو در ادامه آمده است:
| قطر پیستون (میلیمتر) | کورس استاندارد (میلیمتر) | کورس متغیر (میلیمتر) |
| 8، 10 | 10، 15، 20، 25 | 1 تا 100 |
| 12، 16 | 30، 35، 40، 50 | 1 تا 200 |
| 20 | 60، 70، 80، 100 | 1 تا 320 |
| 25 | 125، 150، 160 | 1 تا 500 |
| 25 | 200، 250، 300، 320، 400، 500 | 1 تا 500 |
| 32، 40، 50، 63 | 25، 40، 50، 80، 100، 125، 160، 200، 250، 320 | 1 تا 500 |
ویژگیهای سیلندرهای گرد پنوماتیک سری DSNU
سیلندرهای گرد (Round Cylinders) سری DSNU، به دلیل ابعاد فشرده، گزینهای استاندارد در اتوماسیون صنعتی محسوب میشود. طراحی منعطف این سری، امکان بهرهبرداری در شرایط عملیاتی خاص (مثل حرکت یکنواخت، محیطهای خورنده یا در معرض مواد شیمیایی را فراهم کرده است.
به دلیل ساختار ماژولار و تنوع بالای قطعات، قابلیت انطباق با طیف وسیعی از کاربردها را داراست. طراحی درپوشهای انتهایی با قابلیت نصب یاتاقان مفصلی (Swivel bearing)، انعطافپذیری لازم برای نصب در موقعیتهای مختلف مکانیکی را ایجاد کرده است.
همچنین این سری مجهز به سیستم ضربهگیر خودتنظیم (PPS cushioning) است. این مکانیزم، ضربهگیری دقیق را بدون نیاز به تنظیمات دستی (رگلاژ) تضمین میکند که منجر به کاهش زمان نصب، صرفهجویی در فضا و جلوگیری از تغییرات ناخواسته توسط اپراتور میشود.
استفاده از سنسورهای مجاورتی با قابلیت تنظیم خودکار، فرایند راهاندازی را حتی در فضاهای محدود و غیرقابل دسترس تسهیل کرده است.

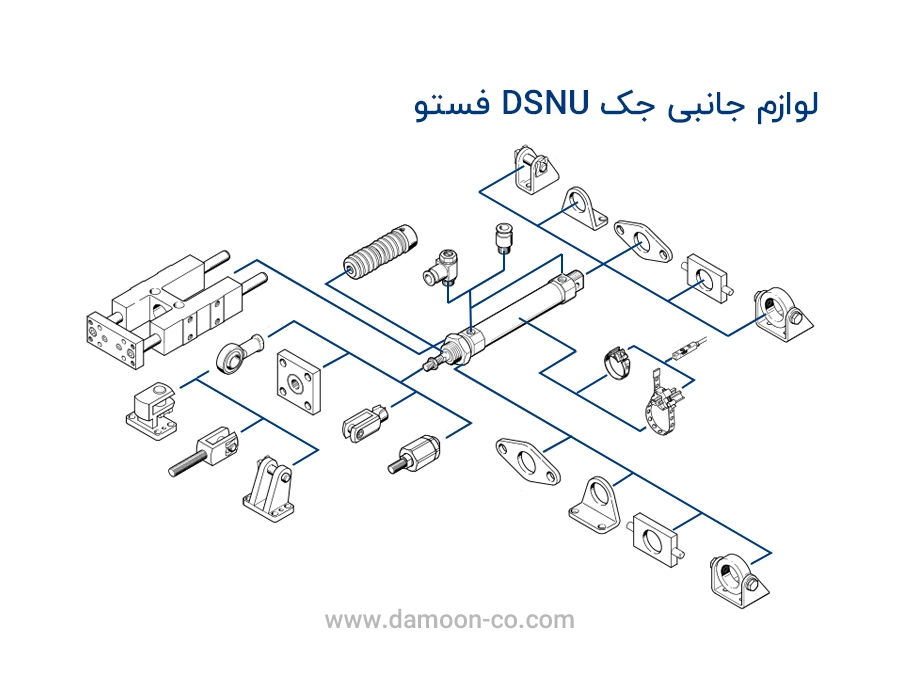

در شکل زیر انواع اکسسوریهای موجود برای DSNU که امکان کاربرد در خطوط تولید مختلف را فراهم میکند را مشاهده میکنید:
اکسسوریهای جک DSNU فستو
مزیتهای جک DSNU فستو
غیر از مزیت عمومی انواع جک فستو برای این سری میتوان ویژگیهای زیر را برشمرد:
- دامنه گستردهای از مدلها برای کاربردهای سفارشی
- عملکرد روان و طول عمر بالا
- ضربهگیر پنوماتیکی خودتنظیم در انتهای کورس که زمان راهاندازی اولیه را کاهش داده و بهصورت بهینه با تغییرات بار و سرعت سازگار میشود
- میله پیستون با رزوه داخلی یا خارجی
- پیستون مغناطیسی برای تشخیص و سنجش موقعیت
کاربردهای جک قلمی DSNU فستو
هرچند این جک در صنایع مختلف کاربرد دارد ولی در موارد زیر بیشترین استفاده را دارد:
- صنایع غذایی
- بستهبندی
- معدن
- ورق کاری
- اتاق تمیز
قیمت جک DSNU فستو
قیمت جک DSNU و به وطرکلی جکهای فستو به عوامل متعددی مثل قطر، استاندارد یا غیر استاندارد بودن کورس، نوع ضربه گیر خودتنظیم یا قابل تنطیم و… وابسته است.در بازار ایران فستوی اصل هم سختتر پیدا میشود هم قیمت بسیار بالاتری از برندهای چینی طرح فستو دارد. برای استعلام قیمت و مشاوره تخصصی میتوانید با کارشناسان دامون تماس بگیرید.
کاتالوگ سیلندر DSBC
فستو برای سری DSNU-S اطلاعات و ویدئوهای کاربردی بیشتری منتشر کرده است. کاتالوگ این سری هم کاملتر و شفافتر است. اما کاتالوگ جک پنوماتیک DSNU هم کامل است. در ادامه میتوانید این کاتالوگها را دانلود کنید.
انتخاب جک DSNU
برای جایگزینی جک موجود در خط تولید با جک نو سادهترین کار خواندن کد موجود روی جک و سفارش همان محصول است.

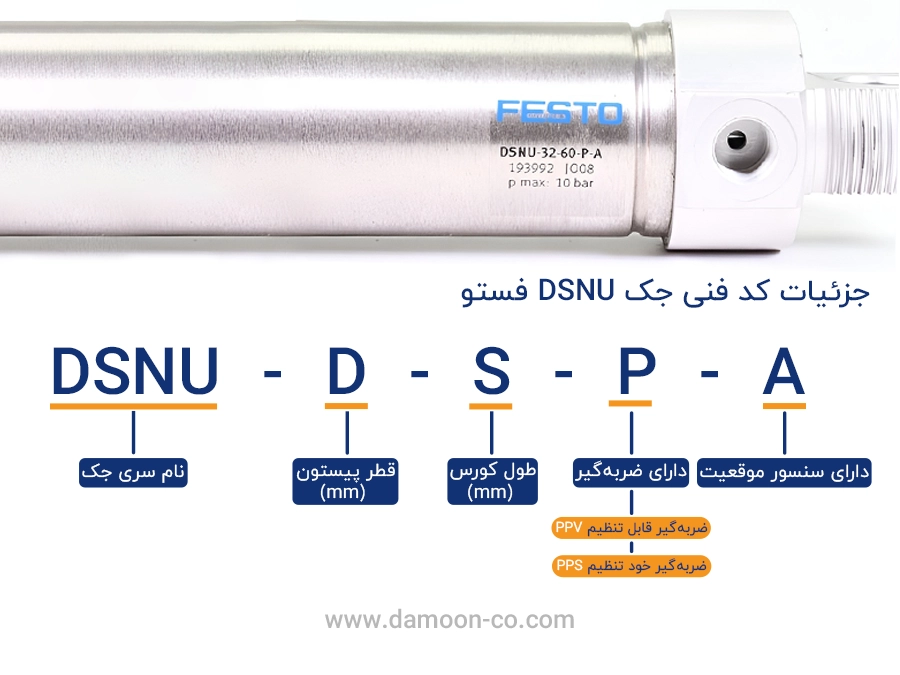

روش خواندن کد جک DSNU فستو
اما وقتی قصد نصب جک جدید دارید یا شماره کد روی جک پاک شده است میتوانید با وارد کردن مشخصات در سایت فستو محصول مورد نظر را انتخاب کنید.
همچنین برای مشاوره تخصصی پیش از خرید میتوانید با کارشناسان دامون تماس بگیرید.
خرید سیلندر DSNU فستو از دامون
هایپرصنعت دامون با 12 سال سابقه در تامین قطعات صنعتی، انواع جک DSNU را با ضمانت اصالت کالا و قیمت مقرون به صرفه تامین میکند. قبل از خرید میتوانید از مشاوره تخصصی مهندسان فروش دامون استفاده کنید.
