جک پنوماتیک

برندهای جک پنوماتیک

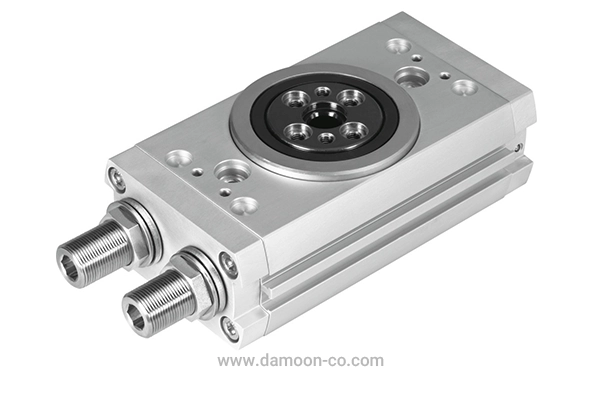

سیلندر پنوماتیک یکی از انواع عملگرها (Actuators and drives) است که برای تولید حرکت خطی و دورانی به کار می‌رود. جک پنوماتیک ارزان‌ترین راه تولید حرکت خطی است. استفاده از برندهای معتبر تجهیزات پنوماتیک هزینه تولید حرکت خطی را در مقایسه با وسایل مکانیکی و محرک‌های برقی به شدت کاهش می‌دهد. برندهای فستو، نورگرن و smc از مشهورترین تولید کننده‌های جک بادی در دنیا هستند. در بازار ایران هم امکان خرید این محصولات با تضمین اصالت وجود دارد.

کاربرد سیلندرهای پنوماتیک

از این جک‌ها مانند سایر انواع جک‌ می‌توان در عملیات مختلف صنعتی مانند انتقال قطعات، پرس‌کاری و سوراخ کاری،  باز و بسته کردن درها، بالابرها، ترمزهای بادی، گیره‌ها، قالب سازی، ایجاد تراکم و.. استفاده کرد. این تجهیز صنعتی انواع بسیار متنوعی دارد که در ادامه به معرفی کاربرد پراستفاده‌ترین محصولات در صنعت ایران می‌پردازیم:

پرکاربردترین انواع سیلندر پنوماتیک

این قطعات کاربردهای بسیار گسترده‌ای دارند. برای هر کاربرد، جک‌های خاصی تولید می‌شوند. برخی از آنها برای کاربردهای ویژه است اما برخی از آنها بسیار پراستفاده هستند. در ادامه بعضی از رایج‌ترین انواع آنها معرفی شده است:

جک یک طرفه (سیلندر یک‌کاره)

از آنجایی که این نوع سیلندر تنها در یک جهت حرکت می‌کند، برای عملیاتی چون گیره، بیرون یا جلو راندن، پرس، بلند کردن و.. مناسب است. جک یک طرفه انواع مختلفی دارد.

طول کورس شفت جک یک طرفه به علت وجود فنر محدود و نهایتا 100 میلی‌متر است.

جک دوطرفه (سیلندر دوکاره)

این نوع جک در مواردی کاربرد دارد که قرار است پیستون در مسیر بازگشت هم کاری انجام دهد. حتی اگر نیازی به کار شفت در مسیر برگشت نباشد، جک دوطرفه به دلیل توانایی بازگشت خودکار سرعت تولید را بالا می‌برد. این مدل محدودیت کورس ندارد و صرفا طول شفت ملاک میزان حرکت آن است. باز و بسته کردن درها، هدایت منظم قطعات، پایین آوردن قطعات با سرعت کنترل شده و… از جمله کاربردهای اختصاصی آن است.

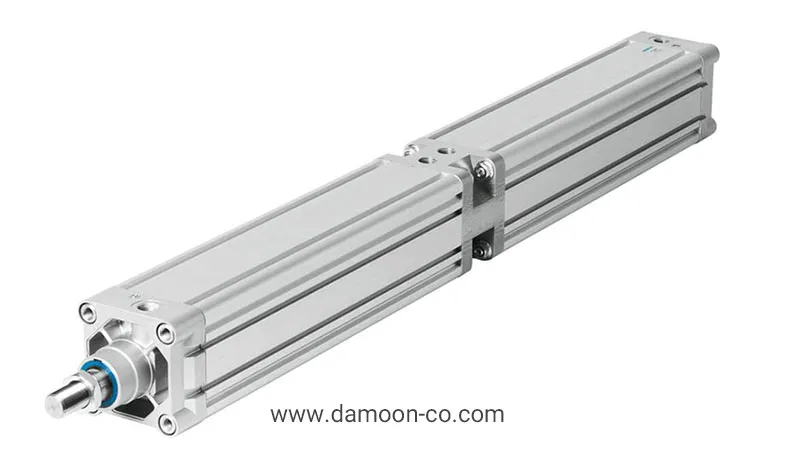

جک فشار قوی

معمولا در صنعت برای ایجاد نیروی بزرگ با هدف جابه‌جایی‌های سنگین به جای نیروی پنوماتیک از جک هیدرولیک استفاده می‌شود. اما در صنایعی مانند صنعت دارو یا غذایی که امکان استفاده از هیدرولیک نیست یا در بخشی از کارگاه که انتقال هوای فشرده ممکن نیست می‌توان از سیلندر پنوماتیک فشار قوی استفاده کرد.

جک قلمی (بدنه گرد)

سیلندر قلمی پنوماتیک (Round cylinders) یکی از پرکاربردترین عملگرهای بادی است.

این مدل به دلیل ارزان بودن معمولا در جایی که نیروی زیادی نیاز نیست، استفاده می‌شود. همچنین هنگامی که در خط تولید فضای زیادی برای نصب تجهیزات پنوماتیک وجود ندارد، استفاده از جک قلمی رایج است. این تجهیز هم انواع مختلفی دارد که بسته به نیازی که دارید می‌توانید انتخاب کنید. در ادامه اطلاعات یکی از پرکاربردترین آنها آمده است:

دانلود کاتالوگ جک قلمی پنوماتیک فستو

جک با کورس قابل تنظیم

سیلندر با کورس قابل تنظیم در مواردی استفاده می‌شود که دقت فرآیند تولید بالا است و نیاز به انطعاف و تغییر طول کورس موثر پیستون دارد. هم چنین در فرآیندهایی که ممکن است از جک برای بیش از یک عملیات استفاده شود نوع قابل تنظیم به کار می‌رود.  سیلندرهای چند موضعی (Multi stage pneumatic cylinder) هم قابلیت تنظیم کورس دارند اما محدودیت بیشتری نسبت به نوع کورس قابل تنطیم دارند.

جک کتابی (فشرده)

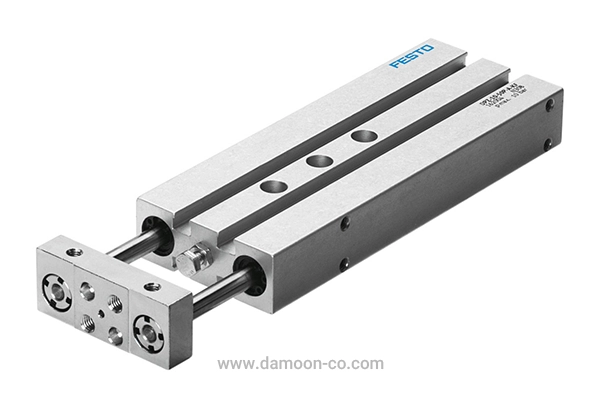

این نوع جک (Compact air cylinder) نوعی سیلندر بادی ساده با اشغال فضای کمتر است. اغلب این مدل در ایران با جک راهنمادار (Guide Cylinder) اشتباه گرفته می‌شود. این در حالی است که راهنما امکانی است که می‌تواند به جک‌های مختلف اضافه شود. راهنما در جک‌ها حرکت آنها را دقیق‌تر و استحکام آنها را بالاتر می‌برد.





آنچه در بازار به عنوان جک کتابی شناخته می‌شود، سطح تختی دارد ولی در واقع برای جک‌ها چنین دسته‌بندی‌ای وجود ندارد. برخی برندها مثل فستو این نوع جک را twin می‌نامند.

این تجهیزات با جنس آلیاژ و طراحی خاصی که دارند نسبت به نمونه‌های مشابهِ یک استاندارد، تا 50 درصد فضای کمتری در خط تولید اشغال می‌کنند. همچنین کارآیی، طول عمر و انعطاف‌پذیری بهتری برای فرآیندهای متنوع تولید دارد.

برای انتخاب نوع جک مورد نیاز خود می‌توانید با کارشناسان دامون تماس بگیرید. همچنین کاتالوگ انواع سیلندر کتابی برندهای مشهور در سایت آنها در دسترس است. برای پیدا کردن هر کاتالوگ با جستجوی نام یا مدل می‌توانید به آن دسترسی داشته باشید. در ادامه کاتالوگ دو نمونه پر کاربرد مدل کتابی را قرار دادیم.

دانلود کاتالوگ جک کتابی راهنمادار smc

جک تلسکوپی

این مدل را می‌توان نوعی از جک چندمرحله‌ای در نظر گرفت اما کاربرد ویژه خود را دارد. مکانیسم تلسکوپی بیشتر در هیدرولیک به کار می‌رود اما در مواردی که بار سبک است از نیروی باد هم استفاده می‌شود. این نوع جک به دلیل نوع طراحی در مواردی که طول کورس بسیار بلندی مورد نیاز است به‌کار می‌رود و باعث کاهش تنش خمشی روی شفت می‌شود. باز شدن مرحله‌ای، این تجهیز را آماده عملیات پیچیده‌تر با اشغال فضای کم می‌کند.

جک چهار میل

برخلاف نوع قلمی، مدل چهارمیل با وجود 4 میله بین کف و سر از استحکام بالایی برخوردار است.

همین ویژگی باعث شده جک چهارمیل به یکی از پرکاربردترین انواع سیلندر بادی تبدیل شود.

جک پروفیلی

این مدل (Profile cylinder) به جای چهار میله جک چهارمیل، یک بدنه کامل دارد که استحکام آن را افزایش می‌دهد.

به دلیل این پوشش و آلیاژ مورد استفاده قیمت این نوع جک معمولا بالاتر است.

جک رادلس

سیلندرهای بدون میله (Rodless cylinders) شفتی برای جابه‌جایی قطعه ندارند و برای عملیات، سیستم روی آنها سوار می‌شود.

این مدل برحسب نوع اتصال به دو دسته مکانیکی و مگنتی دسته‌بندی می‌شود که هرکدام مدل‌های متنوع با کاربردهای گوناگون دارند.

جدول قدرت

از نظر تئوری قدرت جک از حاصل‌ضرب سطح مقطع در فشار محاسبه می‌شود. در عمل بهترین راه انتخاب محصول با توجه به نیاز صنعت ما استفاده از «جدول قدرت» است. به عنوان مثال یک جک با قطر 10 میلی متر در فشار 0.1 بار حدود 50 نیوتون نیرو یا قدرت دارد. اما با توجه به تفاوت برندها و جنس‌های مختلف سیلندرها، بهتر است انتخاب بر اساس کاتالوگ مخصوص محصولات برند مورد نظر باشد.

لیست قیمت جک پنوماتیک

با توجه به تغییرات مداوم قیمت‌ها در مدل‌های مختلف تهیه یک لیست قیمت مشخص مفید نیست. قیمت با توجه به کاربرد و برند بازه گسترده‌ای دارد. بهتر است قبل از خرید با مشاوران فروش دامون با شماره 02191005782 داخلی 556 تماس بگیرید.

لوازم جانبی

در هنگام خرید معمولا تجهیزات و لوازم مورد نیاز هم با توجه به نوع صنعت شما ارائه می شود. این لوازم می‌تواند شامل پایه‌ها و براکت‌هابرای نصب، سنسورها، اتصالات و واشرها و.. شود. در ادامه دو نوع پراستفاده آن‌ها را معرفی می‌کنیم.

کیت تعمیراتی

همراه برخی جک‌ها کیت تعمیراتی موجود است یا در صورت نیاز قابل خرید است. این کیت‌ها معمولا شامل انواع اورینگ‌ها و پکینگ‌های مورد نیاز هستند. گاهی روغن برای رزوه‌ها و تجهیزاتی برای باز و بسته کردن هم در کیت قرار دارد. با توجه به قیمت بالای این کیت‌ها، خرید آنها در مواردی توصیه می‌شود که هزینه تعویض کل سیلندر بسیار بالا باشد.

پکینگ‌ها

این پکینگ‌ها که معمولا از جنس پلیمر هستند برای جلوگیری از نشت هوا استفاده می‌شوند. یکی از خرابی‌های رایج در خطوط تولید، فرسودگی پکینگ‌ها است. این مساله موجب کاهش قدرت و به هم ریختن زمانبندی حرکت شفت می‌شود. برنامه منظم چک کردن پکینگ‌ها و در صورت نیاز، خرید پکینگ نو به بازدهی فرآیند تولید کمک می‌کند.

پیچ تنظیم جک

این پیچ انواع مختلفی دارد که می تواند برای کنترل سرعت، تغییر طول کورس در برخی جک‌ها و همچنین تنظیم ضربه گیر استفاده کرد. با این پیچ با کم و زیاد کردن جریان هوا به صورت دستی می‌توان شدت جریان ورودی و خروجی را تغییر داد. در موارد پیچیده‌تر این عملیات توسط شیرهای مخصوص انجام می‌شود.

ابعاد جک

معمولا جک‌های استاندارد ابعاد مورد نیاز اکثر صنایع را تامین می‌کنند. ساده‌ترین راه برای آشنایی با ابعاد سیلندرها استفاده از سایت فستو است. در قسمت product می‌توانید نوع جک مورد نیاز خود را انتخاب و ابعاد موجود استاندارد را چک کنید. در اکثر مدل‌ها قطر پیستون از 6 تا 5000 میلی‌متر و طول کورس (استروک) تا 2800 میلی متر قابل سفارش است.

اگر ابعاد متفاوتی نیاز دارید در درجه اول اگر ممکن است موقعیت تجهیزات خط تولید را طوری تغییر دهید که جک‌های استاندارد نیاز شما را برطرف کند. در غیر اینصورت باید جک‌های غیراستاندارد سفارش دهید. برندهایی مثل فستو چنین امکانی دارند ولی هزینه بالایی خواهد داشت.

جمع بندی

جک یا سلیندر پنوماتیک به عنوان یک عملگر بادی یکی از پرکاربردترین تجهیزات انتقال نیرو در صنعت است که ایمنی، ارزان بودن، سرعت بالا، تعمیر و نگه‌داری ساده و… از جمله ویژگی‌های آن است. این تجهیز با توجه به نوع کاربرد و فضایی که در خط تولید داریم انواع مختلفی دارد. برای انتخاب محصولات پنوماتیک می‌توانید از اطلاعاتی که در سایت برندهای معتبر وجود دارد استفاده کنید یا با کارشناسان فروش در دامون تماس بگیرید.
