| حداکثر فشار کاری(بار) | 10 |
|---|---|
| رزوه فیتینگ: | G1/4 و G3/8 |
| رزوه شفت | M16x1.5 و M20x1.5 |
|---|---|
| بازه دمایی کارکرد (سانتی گراد) | -10 تا +60 |

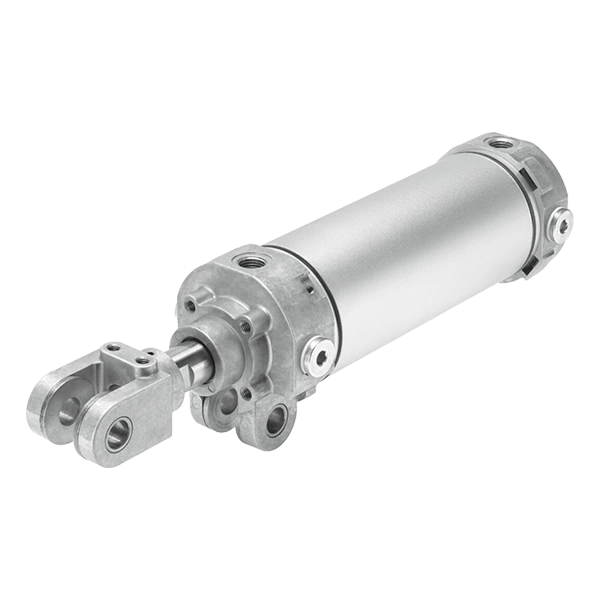

جک کلمپ لولایی (Hinge cylinder) نوعی سیلندر کلمپدار برند فستو است که با یک دوشاخه، امکان اتصال کل سیلندر به بخشی از قطعه کار را فراهم میکند. این ساختار، نصب سیلندر در تجهیزات و فیکسچرهای گیرهکاری (کلمپینگ) را سادهتر میکند.
مدلهای مجهز به واحد قفلکن این نوع جک میتوانند در شرایطی که فشار هوای سیستم قطع است، از حرکت یا لغزش میله پیستون جلوگیری کنند.
سیلندرهای کلمپدار لولایی نیروی کلمپ تا 3016 نیوتن ایجاد میکنند و برای مهار قطعات در فرایندهای جوشکاری بسیار مناسب هستند. این سیلندرها قطعات را با ایمنی، استحکام و اطمینان بسیار بالا در جای خود نگه میدارند.

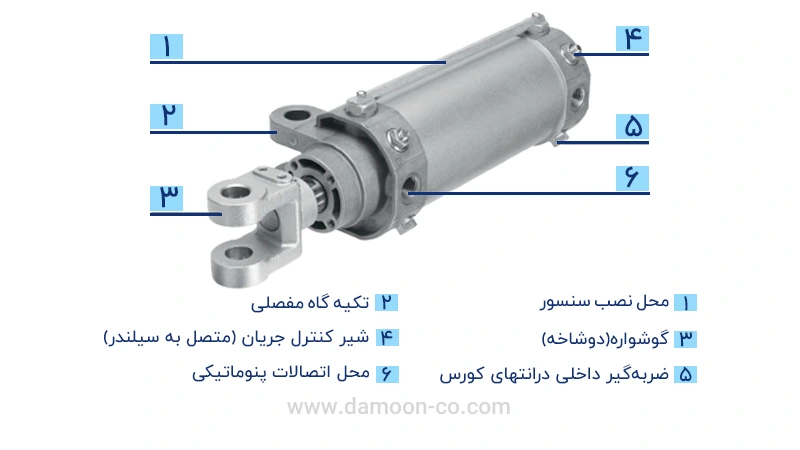

اجزای جک کلمپ لولایی سری DW
گفتنی است در صنعت خودروسازی آسیا، سیلندر DW بهعنوان یکی از قطعات استاندارد صنعت خودروسازی برای تولید بدنه خام خودرو پیش از رنگآمیزی و مونتاژ نهایی شناخته میشود. برند فستو این نوع جک کلمپدار را با رزوه Rc که در صنعت خودروسازی ژاپن بسیار پرکاربرد است هم عرضه میکند.

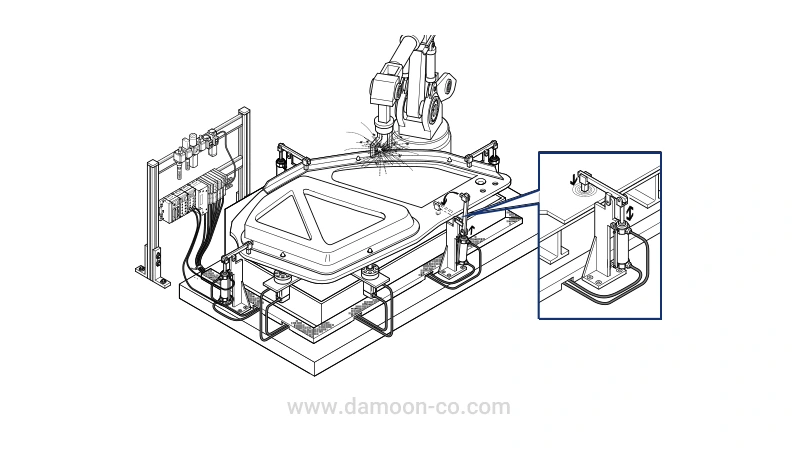

کاربرد جک کلمپ دار لولایی سری DW در تولید بدنه خودرو
از آنجایی که در بسیاری از کاربردهای این سیلندر تشخیص موقعیت شفت بسیار مهم است، فستو روشهای مختلفی برای آن در نظر گرفته است. در سیلندر کلمپ لولایی، تشخیص موقیعیت شفت از طریق ریل سنسور،
با استفاده از کیت نصب مجهز به سنسور مجاورتی و با استفاده از سنسور مجاورتی خارجی و اهرم تحریککننده سوئیچ امکان پذیر است.
همچنین امکان نصب فیتینگ پنوماتیک در سه سمت سیلندر با توجه به موقعیت سنسور وجود دارد.
گوشواره یا کلویس انتهای شفت در این نوع جک پنوماتیک فستو هم برای اتصال به قطعهکار همراه با آزادی حرکت در صفحه نقش اساسی دارد. برای انواع محصولات سری dw امکان انتخاب آن با عرضهای مختلف دهانه وجود دارد.
برخی از مزایای این جک به طور خلاصه در ادامه آمده است:

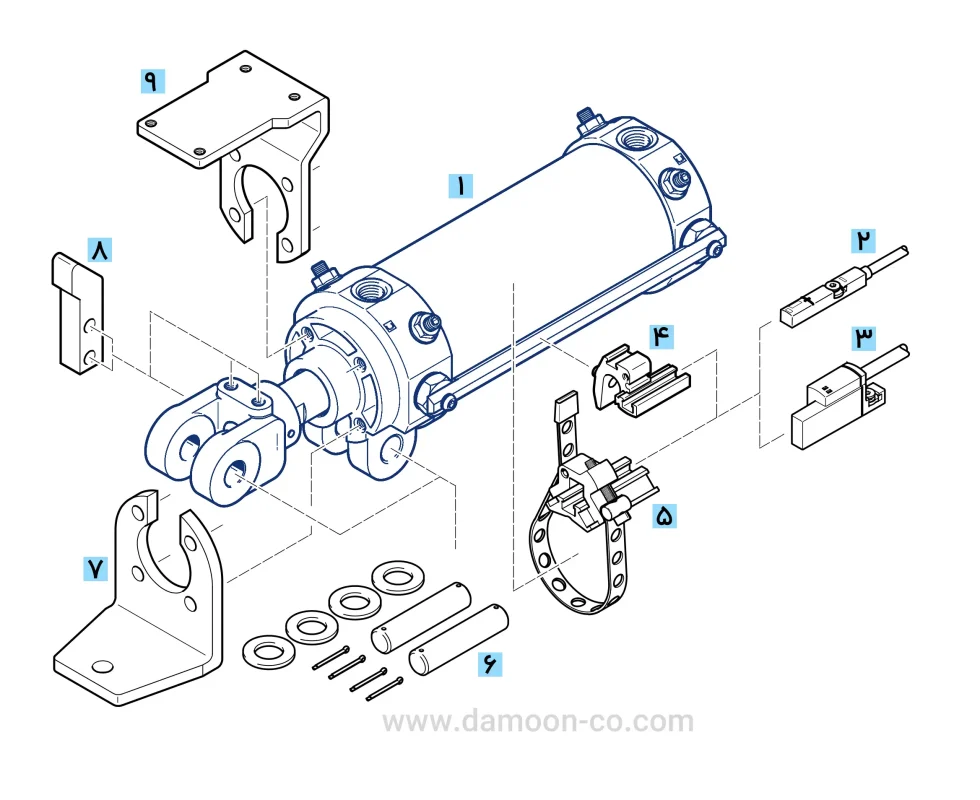

علاوه بر گوشواره و دوشاخه برخی لوازم جانبی مناسب برای کاربردهای مختلف این نوع جک را در تصویر زیر میبینید:
لوازم جانبی سیلندر کلمپ دار لولایی فستو Dw
| ردیف | نوع / کد سفارش | توضیحات |
| ۱ | سیلندر لولایی DW | دوطرفه |
| ۲ | سنسور مجاورتی SMT-8M | سنسور مجاورتی با طراحی تخت برای تشخیص موقعیت میله پیستون |
| ۳ | سنسور مجاورتی SDBT-BSW | سنسور مجاورتی مقاوم در برابر میدان جوشکاری، برای تشخیص موقعیت میله پیستون |
| ۴ | پایه نصب SMBZ | برای نصب سنسورهای مجاورتی SMT-8M یا SDBT-BSW روی ریل سنسور |
| ۵ | کیت نصب SMBR | برای نصب سنسورهای مجاورتی SMT-8M یا SDBT-BSW روی بدنه سیلندر |
| ۶ | کیت مونتاژ DAMD | برای نصب عملگر و متعلقات روی سرمیله دوشاخهای؛ اقلام همراه شامل ۲ پیچ، ۲ پین نگهدارنده و ۴ واشر است. |
| ۷ | پایه نصب HNH | برای نصب و ثابتکردن سیلندر |
| ۸ | اهرم سوئیچ KTH | برای تشخیص موقعیت میله پیستون با استفاده از سنسورهای مجاورتی خارجی |
| ۹ | براکت نصب TBH | برای نصب سنسورهای مجاورتی خارجی |
در انتخاب این جک هم مانند سایر سیلندرهای پنوماتیک ابتدا باید کاربرد را در نظر بگیرید. بعد از آن با توجه به نیروی مورد نیاز، قطر پیستون و کورس و با مراجعه به کاتالوگ یا سایت فستو محصول مورد نظر را انتخاب کنید. در مورد جک لولایی یا مفصلی عرض دهانه دوشاخه را هم باید با توجه به قطعهکار لحاظ کنید.
یک نمونه از جدول محصولات برای قطر 50 میلیمتر این سیلندر در ادامه آمده است. برای سایر قطرها هم میتوانید با استفاده از کاتالوگ ابتدای صفحه، محصول را انتخاب کنید.
| عرض دهانه دوشاخ (mm) | قابلیت تشخیص موقعیت | شماره قطعه | نام مدل |
| ۱۶ | مجهز به آهنربا و ریل سنسور | 549552 | DWA-50-150-Y-A |
| ۱۶ | بدون آهنربا | 549547 | DWA-50-150-Y |
| ۱۶ | مجهز به آهنربا | 549706 | DWA-50-150-Y-AB |
| ۱۶٫۵ | مجهز به آهنربا | 558101 | DWC-50-150-Y-AB |
| ۱۶٫۵ | بدون آهنربا | 558091 | DWC-50-150-Y |
| ۱۶٫۵ | مجهز به آهنربا و ریل سنسور | 558096 | DWC-50-150-Y-A |
| ۱۹٫۵ | بدون آهنربا | 549557 | DWB-50-150-Y |
| ۱۹٫۵ | مجهز به آهنربا و ریل سنسور | 549562 | DWB-50-150-Y-A |
| ۱۹٫۵ | مجهز به آهنربا | 549711 | DWB-50-150-Y-AB |
معمولا محصولات فستو در بازار ایران اگر اصل باشند بالاترین کیفیت و قیمت را دارند. قیمت تک محصول هم با توجه به ویژگیهای فنی و لوازم جانبی مورد نیاز متغیر است.
برای مشاوره تخصصی، استعلام قیمت و خرید انواع جک کلمپ دار فستو با ضمانت اصالت کالا میتوانید با کارشناسان دامون تماس بگیرید.
