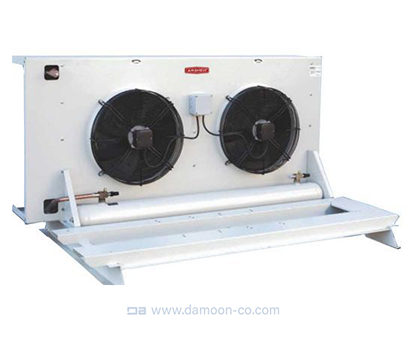

کندانسور آرتک
برند آرتک از زیرمجموعههای شرکت آرشه کار محسوب میشود که با 35 سال سابقه در تولید اوپراتور، کندانسور، کویل حرارتی و برودتی، از شرکتهای با تجربه در این زمینه به حساب میآید. شرکت آرشه کار برای ارائه محصولاتی با قیمت اقتصادیتر در کنار حفظ کیفیت مناسب، اقدام به تولید اواپراتور و کندانسور تحت برند آرتک نمود.
ویژگیهای کندانسور آرتک
کویلها
در کندانسورهای آرتک از توربوکویلهایی با شیار داخلی (inner grooved) که ضخامت مناسبی دارند استفاده میشود. به دلیل طراحی دقیق شیارهای داخلی، این کویلها بازدهی مناسبی دارند.
فینهای آلومینیومی کندانسور آرتک دارای شیارهای توربولانس و موجهای سینوسی است که حداکثر بازدهی را به همراه کاهش زمان دیفراست به همراه دارند. در طراحی کویلهای آرتک از نرمافزارهای مورد تایید موسسه AHRI هستند.
فینها جریانی مغشوش را ایجاد میکنند و در نتیجه این موضوع، ضریب انتقال حرارت افزایش پیدا میکند تا درنهایت کویلها بازدهی بالایی داشته باشند. همچنین استفاده از آرایش مثلثی لولهها در کویل، سبب آن میشود که هوا با تمام سطح لوله در تماس باشد. برای بهبود کارایی نیز فاصله لولهها به گونهای طراحی شده است که بهترین تناسب میان حجم مبرد در گردش و سطح تبادل ایجاد گردد.
پس از شستشو و چربی زدایی از کویلها، در فشار 400 psi آنها مورد بررسی و تست قرار میگیرند. سپس بعد از تخلیه، لولهها مجددا با فشار 150 psiپر میشوند.
فنها
در کندانسور آرتک از فنهای روتور خارجی در سایزهای 35، 42، 50 و 63 سانتیمتر با سرعتهایی در حدود 1350 و 1320 دور در دقیقه استفاده میشود. این فنها دارای کلاس حفاظتی IP54 هستند و کلاس حرارتی آنها مطابق با استاندارد CE اروپا، F است.
در ساخت پروانه فنها از آلومینیوم سبک استفاده میشود که در عین حال مقاومت مناسبی دارد. زاویه این پروانهها به نحوی است که حجم جابهجایی هوا به حداکثر برسد و در نتیجه انرژی مصرفی و صدای تولید شده به کمترین سطح خود خواهد رسید.
در این فنها از سیستم حفاظتی در برابر بار اضافی استفاده میشود و توری محافظ نیز بر روی فنها قرار میگیرد.
کاور و شاسی
در دستگاههای آرتک از کاورهایی با جنس ورق فولادی با روکش رنگ پودری الکترو استاتیک استفاده میشود. این کاور در مقابل آسیبهای ناشی از عوامل جوی و خوردگی مقاوم است. ضخامت ورقها به نحوی انتخاب شدهاند که دستگاه کمترین لرزش را داشته باشد. شاسی کندانسورها به نحوی طراحی شدهاند که متناسب با نیاز مشتری قابلیت جابهحایی داشته باشد و میتوان آن را به طور مستقل از کندانسور یا به صورت متصل به پایههای آنها مورد استفاده قرار داد.
المنت
المنتهای کندانسور آرتک از جنس استنلس استیل ساخته میشوند که در برابر خوردگی و آب مقاومت دارند که از جمله ویژگیهای خاص کندانسور آرتک به حساب میآید. جعبه برق با کلاس حفاظتی IP64 جهت نصب سیم برق فنها و المنتها بر روی دستگاههای آرتک تعبیه شده است.
روش انتخاب کندانسور
برای مطالعه کامل این موضوع میتوانید مقاله انتخاب کندانسور سردخانه را مطالعه کنید. با این حال، در ادامه خلاصهای از فرایند انتخاب کندانسور بیان میگردد.
برای انتخاب کندانسور از فرمول زیر استفاده میکنیم:
که در این فرمول منظور از ظرفیت نامی کندانسور، ظرفیت اوپراتور (یا توان برودتی کندانسور)، توان مصرفی کمپرسور (با توجه به کاتالوگ کمپرسور)، ضریب ارتفاع از سطح دریا، ضریب تصحیح مبرد و اختلاف دمای تقطیر و محیط است.
3000 | 2800 | 2600 | 2400 | 2200 | 2000 | 1800 | 1600 | 1400 | 1200 | 1000 | 800 | 600 | 400 | 200 | 0 | m |
1265 | 1243 | 1222 | 1201 | 1180 | 1160 | 1142 | 1124 | 1107 | 1090 | 1074 | 1058 | 1042 | 1027 | 1013 | 100 | Fa |
R-404A | R-22 | R-507a | R-134a | مبرد |
0.97 | 1 | 0.97 | 1.05 | Fr |
روش نامگذاری کندانسور آرتک
در نامگذاری کندانسور آرتک از چهار حرف استفاده میشود. کاراکتر اول از سمت چپ تیپ کمپرسور، حرف بعدی کد فنی، حرف بعدی قطر فن (3 برای 35 سانتیمتر، 4 برای 45 سانتیمتر و 5 برای 50 سانتیمتر) و حرف آخر نیز تعداد فن را نشان میدهد.
مشخصات مدلهای کندانسور آرتک
در ادامه مشخصات مدلهای مختلف سری S کندانسور آرتک که دارای فاصله فین 2.5 میلی متر هستند ارائه می گردد.
L52 | K52 | I52 | F42 | E42 | K51 | I51 | F41 | E41 | B31 | مدل | |||
36 | 29.6 | 28 | 19.2 | 15.6 | 16.1 | 14.5 | 9.5 | 7.7 | 6.2 | KW | DT=15k | ظرفیت نامی | |
25.5 | 20.9 | 19.6 | 13.6 | 11.5 | 11.4 | 10.1 | 6.8 | 5.6 | 4.5 | KW | DT=11K | ظرفیت کاربردی | |
15.5 | 13.2 | 12 | 8 | 7.2 | 7.5 | 6.7 | 4 | 3.5 | 2.8 | KW | DT=7K | ظرفیت کاربردی | |
82.9 | 66.3 | 49.7 | 42.1 | 31.6 | 33.2 | 24.9 | 21.0 | 15.8 | 12.8 | m2 | سطح تبادل حرارت | ||
10.6 | 8.5 | 6.4 | 5.4 | 4.1 | 4.4 | 3.3 | 2.8 | 2.1 | 1.7 | dm3 | حجم گازگیری | ||
2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | تعداد فن | مشخصات فن | ||
13100 | 13300 | 13520 | 6900 | 7280 | 6650 | 6760 | 3450 | 3640 | 2320 | دبی جریان هوا | |||
50 | 50 | 50 | 42 | 42 | 50 | 50 | 42 | 42 | 35 | cm | قطر | ||
1320 | 1320 | 1320 | 1350 | 1350 | 1320 | 1320 | 1350 | 1350 | 1380 | rpm | سرعت | ||
2.2 | 2.2 | 2.2 | 1.08 | 1.08 | 1.1 | 1.1 | 0.54 | 0.54 | 0.6 | A | جریان مصرفی | ||
1 1/8 | 7/8 | 7/8 | 7/8 | 3/4 | 3/4 | 5/8 | 5/8 | 5/8 | 5/8 | inch | ورودی | اتصالات | |
3/4 | 3/4 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | inch | خروجی | ||
110 | 100 | 95 | 60 | 57 | 54 | 50 | 37 | 35 | 30 | kg | وزن | ||
ابعاد | |||||||||||||
S-L52 | S-K52 | S-I52 | S-F42 | S-E42 | S-K51 | S-I51 | S-F41 | S-E41 | S-B31 | مدل | |||
1700 | 1700 | 1700 | 1285 | 1285 | 835 | 835 | 735 | 685 | 685 | mm | A | ||
1345 | 1345 | 1345 | 1144 | 1144 | 694 | 694 | 594 | 544 | 544 | mm | B | ||
395 | 395 | 395 | 360 | 360 | 395 | 395 | 360 | 360 | 350 | mm | E | ||
255 | 255 | 255 | 215 | 215 | 255 | 255 | 215 | 215 | 215 | mm | F | ||
985 | 985 | 985 | 935 | 935 | 935 | 935 | 920 | 820 | 820 | mm | L | ||
870 | 870 | 870 | 660 | 660 | 830 | 830 | 660 | 660 | 605 | mm | H |
L58 | K58 | I58 | K56 | I56 | L54 | K54 | I54 | L53 | K53 | I53 | مدل | ||
148 | 129 | 110 | 99 | 86 | 85 | 78 | 59 | 56 | 48 | 39.2 | KW | DT=15k | ظرفیت نامی |
102 | 92 | 78 | 69 | 62 | 61 | 56 | 43 | 39 | 35.5 | 28.1 | KW | DT=11K | ظرفیت کاربردی |
61.8 | 57.4 | 51.3 | 41 | 37.3 | 34 | 31 | 27.5 | 23 | 21 | 18.2 | KW | DT=7K | ظرفیت کاربردی |
331.5 | 265.2 | 198.9 | 198.9 | 149.2 | 204.0 | 163.2 | 122.4 | 124.3 | 99.5 | 74.6 | m2 | سطح تبادل حرارت | |
41.6 | 33.3 | 25.0 | 25.2 | 18.9 | 26.6 | 21.2 | 15.9 | 15.7 | 12.6 | 9.5 | dm3 | حجم گازگیری | |
8 | 8 | 8 | 6 | 6 | 4 | 4 | 4 | 3 | 3 | 3 | تعداد فن | مشخصات فن | |
52240 | 53200 | 54000 | 39900 | 40560 | 26120 | 26600 | 27000 | 19620 | 19950 | 20280 | دبی جریان هوا | ||
50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | cm | قطر | |
1320 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 | rpm | سرعت | |
8.8 | 8.8 | 8.8 | 6.6 | 6.6 | 4.4 | 4.4 | 4.4 | 3.3 | 3.3 | 3.3 | A | جریان مصرفی | |
2 1/8 | 2 1/8 | 1 5/8 | 1 5/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 1/8 | 1 1/8 | 1 1/8 | inch | ورودی | اتصالات |
1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 1/8 | 1 1/8 | 1 1/8 | 7/8 | 7/8 | 7/8 | 3/4 | inch | خروجی | |
378 | 352 | 287 | 267 | 230 | 215 | 200 | 165 | 147 | 136 | kg | وزن | ||
ابعاد | |||||||||||||
S-L58 | S-K58 | S-I58 | S-K56 | S-I56 | S-L54 | S-K54 | S-I54 | S-L53 | S-K53 | S-I53 | مدل | ||
2760 | 2760 | 2760 | 2160 | 2160 | 1810 | 1810 | 1810 | 2070 | 2070 | 2070 | mm | A | |
1966 | 1966 | 1966 | 2000 | 2000 | 1345 | 1345 | 1345 | 1345 | 1345 | 1345 | mm | B | |
395 | 395 | 395 | 395 | 395 | 395 | 395 | 395 | 395 | 395 | 395 | mm | E | |
255 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 255 | mm | F | |
1250 | 1250 | 1250 | 1200 | 1200 | 1080 | 1080 | 1080 | 1060 | 985 | 985 | mm | L | |
1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 870 | 870 | 870 | mm |
H |
