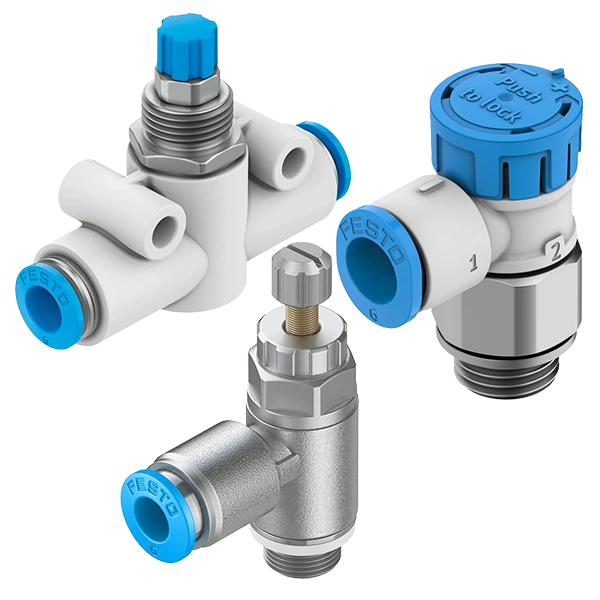

فلو کنترل پنوماتیک

فلو کنترل پنوماتیک علاوه بر کنترل سرعت باعث کاهش استهلاک تجهیزات از طریق کاهش بارهای جنبشی می‌شود. همچنین از آنجاییکه در صورت عدم محدودسازی، سرعت حرکت می‌تواند دچار نوسان شود و حرکت سیلندر  نامنظم و همراه با توقف‌های لحظه‌ای باشد، فلوکنترل حرکت یکنواخت‌تر و در نتیجه عملکرد قابل‌اعتمادتر سیستم را فراهم می‌کند. اجزای یک فلوکنترل را در ویدئوی زیر می‌بینید:

همچنین عملکرد فلوکنترل در مسیر جریان هوای فشرده در ویدئوی زیر آمده است:

شیرهای کنترل جریان به عنوانی نوعی شیر پنوماتیک از نظر ساختار به دو دسته اصلی شیرهای گلوگاهی (Throttle Valves) و رگلاتورهای جریان (Flow Regulators)  تقسیم می‌شوند. در شیرهای گلوگاهی، هرچه اختلاف فشار بیشتر باشد، میزان دبی نیز افزایش می‌یابد؛ زیرا دبی حجمی به اختلاف فشار در محل گلوگاه (نقطه محدودکننده جریان) وابسته است.

رگلاتور جریان (شیر کنترل حجم جریان) با استفاده از مکانیزم جبران فشار (Pressure Compensation) دبی تنظیم‌شده را در برابر تغییرات فشار ثابت‌تر نگه می‌دارد. این ویژگی باعث می‌شود حتی در صورت تغییر سطح فشار در دو طرف شیر، میزان دبی حجمی تنظیم‌شده ثابت باقی بماند.

اما از نظر کاربرد در صنعت تقسیم‌بندی‌ها متفاوتی وجود دارد که در ادامه به آن می پردازیم.

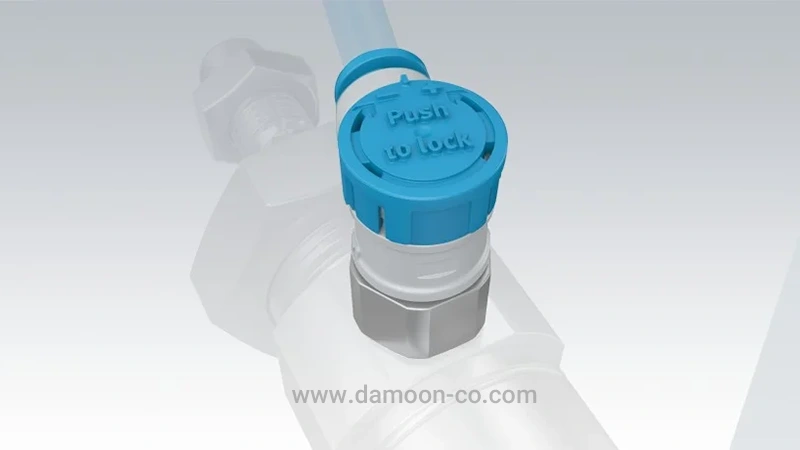

فلوکنترل سرجکی پنوماتیک

این مدل شیر کنترل جریان مستقیماً روی جک پنوماتیک نصب می‌شود و امکان تنظیم سرعت عملگر را در محل نصب فراهم می‌کند.

این شیرها با دو روش کنترل هوای خروجی (Exhaust Air Throttling) و کنترل هوای ورودی (Supply Air Throttling) سرعت جک را کنترل می‌کنند.

در روش کنترل هوای خروجی، جریان هوای خارج‌شونده از سیلندر محدود می‌شود. این روش در بیشتر کاربردهای پنوماتیک رایج است، زیرا با ایجاد فشار مخالف در سمت تخلیه، حرکت سیلندر نرم‌تر و پایدارتر می‌شود.

در روش کنترل هوای ورودی، میزان هوای واردشونده به سیلندر محدود می‌شود که بیشتر برای سیلندرهای یک‌طرفه یا سیلندرهای کوچک با کورس کوتاه کاربرد دارد.

به‌طور کلی، برای کنترل سرعت سیلندرهای پنوماتیک دوطرفه، روش کنترل هوای خروجی انتخاب مناسب‌تر و متداول‌تری محسوب می‌شود.

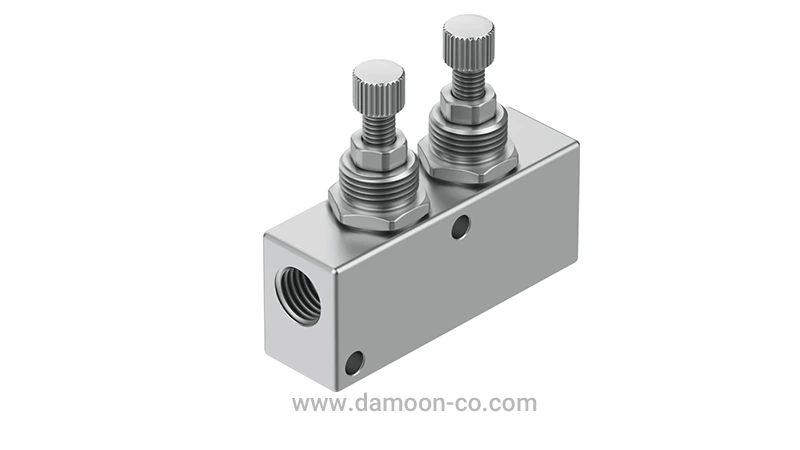

شیر بین راهی پنوماتیک

این نوع فلوکنترل معمولاً در مسیر بین شیر کنترل جهت و عملگر(مثل جک)  نصب می‌شود  و با محدود کردن سطح عبور جریان، میزان دبی هوا را تنظیم می‌کند.  با تغییر دبی هوا، سرعت حرکت سیلندر پنوماتیک نیز کنترل می‌شود. برخلاف مدل‌های سرجکی که مستقیماً روی پورت سیلندر نصب می‌شوند، مدل‌های خطی در مسیر لوله‌کشی قرار می‌گیرند و برای کنترل جریان کلی یک بخش از مدار یا کاربردهایی که دسترسی به محل نصب جک محدود است، مورد استفاده قرار می‌گیرند.

این شیرها می‌توانند به‌صورت یک‌طرفه نیز طراحی شوند؛ یعنی جریان را در یک جهت محدود کرده و در جهت مخالف اجازه عبور آزاد هوا را بدهند تا کنترل دقیق سرعت رفت و برگشت سیلندر امکان‌پذیر شود.

برندهای فلو کنترل پنوماتیک

باتوجه به اهمیت این تجهیز در تمام سیستم‌های پنوماتیک بسیاری از سازندگان انواع فلوکنترل را تولید می‌کنند. در ادامه به توضیح برخی از آنها می پردازیم:

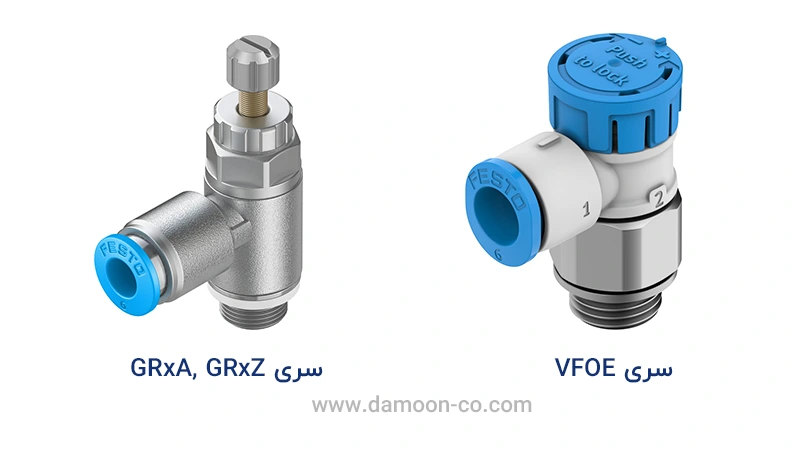

فلو کنترل فستو پنوماتیک

برند آلمانی فستو سه نوع فلو کنترل را ارائه می‌کند:

شیرهای گلوگاهی (Throttle Valves): نوعی شیر کنترل جریان هستند که با محدود کردن مسیر عبور هوای فشرده، میزان دبی جریان را تنظیم می‌کنند.

شیرهای کنترل جریان یک‌طرفه (One-way Flow Control Valves): جریان هوا را در یک جهت محدود و در جهت مخالف آزاد می‌کنند و برای تنظیم سرعت حرکت سیلندرهای پنوماتیک استفاده می‌شوند.

شیرهای تأخیر زمانی (Time Delay Valves): پس از دریافت سیگنال و گذشت زمان تنظیم‌شده، تغییر وضعیت می‌دهند و در مدارهای کنترل پنوماتیک ساده کاربرد دارند.

پرکاربردترین سری فلوکنترل‌های فستو VFOE و GRxA و GRxZ هستند.  شیر کنترل جریان یک‌طرفه GRxA و GRxZ با قابلیت تنظیم دقیق دبی، طراحی سبک، کامپکت و مقاوم دارند و در مدل‌های ISO و NPT عرضه می‌شوند. این سری ترکیبی از شیر کنترل جریان یک‌طرفه و شیر یک‌طرفه پایلوت‌دار است. شیر کنترل جریان یک‌طرفه VFOE مدلی سبک، کم‌حجم و مناسب نصب مستقیم روی عملگر پنوماتیک است که برای تنظیم ساده و مطمئن سرعت سیلندر در کاربردهای استاندارد استفاده می‌شود.

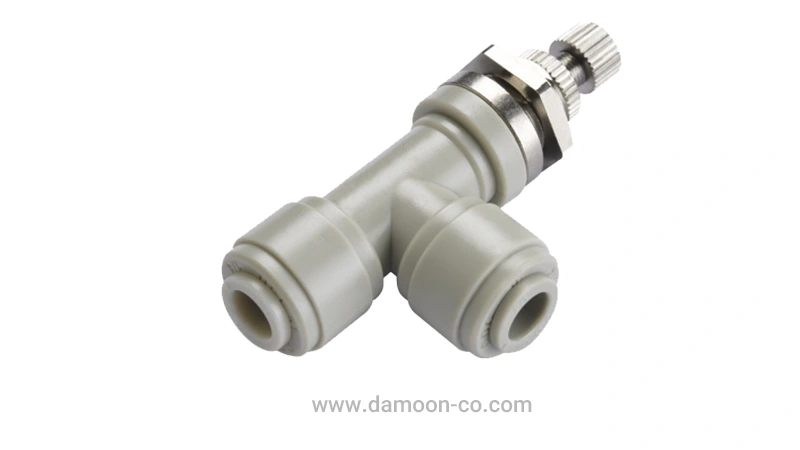

فلو کنترل پنوماتیک CDC

هرچند برند سی دی سی اتصالات پنوماتیک را به صورت تخصصی تولید می‌کند اما فلوکنترل این برند در صنایع غذایی کاربرد بسیار زیادی دارد. شیرهای کنترل جریان CDC با کنترل دبی‌های کم، جریان ثابت و یکنواختی تخلیه می‌کند. ویژگی‌های فلوکنترل CDC در ادامه آمده است:

• قابل استفاده برای صنایع غذایی و نوشیدنی
• دارای کنترل‌کننده افزایش/کاهش دبی که در شرایط تغییرات فضایی مختلف عملکرد خود را حفظ می‌کند
• پایداری قابل اطمینان در برابر تغییرات دما

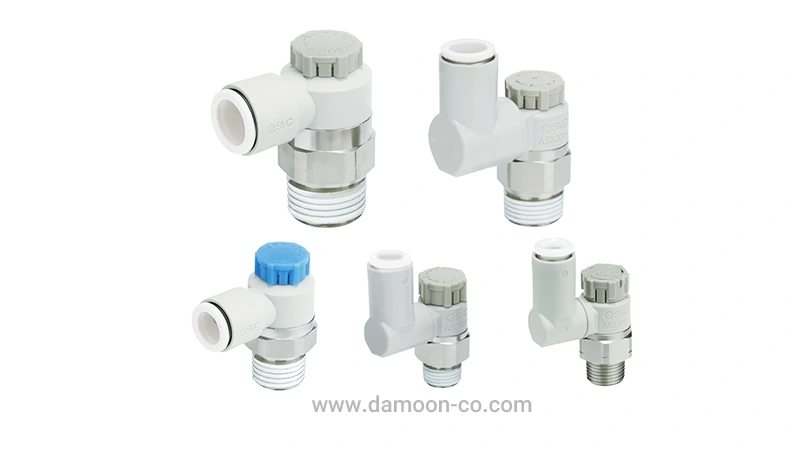

فلو کنترل SMC

این برند خانواده فلو کنترل‌های خود را با عنوان Speed Controller دسته‌بندی کرده و بر اساس کاربرد (عمومی، سرعت پایین، محیط خاص، صرفه‌جویی هوا و کنترل الکتریکی) تقسیم‌بندی کرده است.

مدل‌هایی مثل AS-FG  که از جنس استیل ضد زنگ هستند قیمت بالاتری دارند و برای کاربرد در صنایع غذایی کاربرد بیشتری دارند.

فلو کنترل چینی

علاوه بر برندهای معتبر اروپایی، کره‌ای و ژاپنیt برندهای چینی متنوعی در بازار ایران وجود دارد که در کلاس اقتصادی دسته‌بندی می‌شوند و برای کاربردهای عمومی که حساسیت ویژه‌ای ندارند توصیه می‌شود.

انتخاب فلو کنترل پنوماتیک

برای خرید فلو کنترل پنوماتیک، انتخاب محصول مناسب بر اساس نوع کاربرد، فشار کاری، میزان دبی موردنیاز و شرایط محیطی اهمیت زیادی دارد. با در نظر داشتن اطلاعات سیستم پنوماتیک و استفاده از کاتالوگ و محاسبه‌گرهای آنلاین شرکت‌های سازنده

می‌توانید فلو کنترل مناسب را انتخاب کنید. همچنین مهندسان هایپرصنعت دامون برای انتخاب انواع این محصولات مشاوره تخصصی ارائه می‌کنند.

قیمت فلو کنترل

قیمت فلو کنترل پنوماتیک به عوامل مختلفی مانند نوع شیر، برند سازنده، سایز اتصال، جنس بدنه، دقت تنظیم جریان و شرایط کاری آن بستگی دارد. مدل‌های عمومی و اقتصادی معمولاً قیمت پایین‌تری دارند، در حالی که مدل‌های صنعتی با بدنه استیل، مقاومت بالا در برابر خوردگی، قابلیت استفاده در محیط‌های خاص و برندهای معتبر مانند Festo  قیمت بالاتری دارند. همچنین کاربرد موردنظر، میزان دبی عبوری و نوع نصب (مانند نصب مستقیم روی جک یا نصب در مسیر) از عوامل مؤثر بر قیمت نهایی فلو کنترل محسوب می‌شوند.

خرید فلو کنترل پنوماتیک

برای استعلام قیمت و خرید انواع فلو کنترل پنوماتیک با ضمانت اصالت کالا و ارسال سریع می‌توانید با کارشناسان فروش دامون تماس بگیرید.

خرید تجهیزات پنوماتیک

جمع بندی

فلو کنترل پنوماتیک یکی از تجهیزات مهم در سیستم‌های هوای فشرده است که با تنظیم دبی جریان، امکان کنترل دقیق سرعت حرکت سیلندرها و عملکرد نرم‌تر تجهیزات را فراهم می‌کند. این تجهیزات در مدل‌های مختلف مانند فلو کنترل سرجکی، شیرهای بین راهی، کنترل جریان یک‌طرفه و شیرهای تأخیر زمانی تولید می‌شوند و بسته به نوع کاربرد، شرایط کاری و برند سازنده انتخاب می‌شوند. برندهایی مانند Festo، SMC، CDC فلوکنترل‌های متنوعی برای صنایع مختلف ارائه می‌کنند. هایپرصنعت دامون با تأمین انواع فلو کنترل پنوماتیک، انتخاب و خرید این تجهیزات را برای صنایع مختلف آسان‌تر کرده است.
