الکتروپمپ طبقاتی چیست؟
الکتروپمپ طبقاتی یا Multistage Electric Pump نوعی پمپ سانتریفیوژ است که بهجای یک پروانه، دارای چند پروانه و دیفیوزر متوالی است.
در هر طبقه مقداری به فشار سیال اضافه میشود؛ بنابراین هرچه تعداد طبقات بیشتر باشد، پمپ قابلیت ایجاد هد بیشتری خواهد داشت. به همین دلیل این پمپها بیشتر در سیستمهایی استفاده میشوند که فشار بالا مورد نیاز است اما دبی سیستم نسبت به پمپهای سانتریفیوژ بزرگ کمتر است.
این ویژگی، پمپ طبقاتی را برای بوستر پمپها، ساختمانهای مرتفع، سیستمهای صنعتی و خطوطی که به فشار ثابت و بالا نیاز دارند مناسب میکند.
کاربرد الکتروپمپ طبقاتی
مهمترین کاربردهای این پمپها عبارتند از:

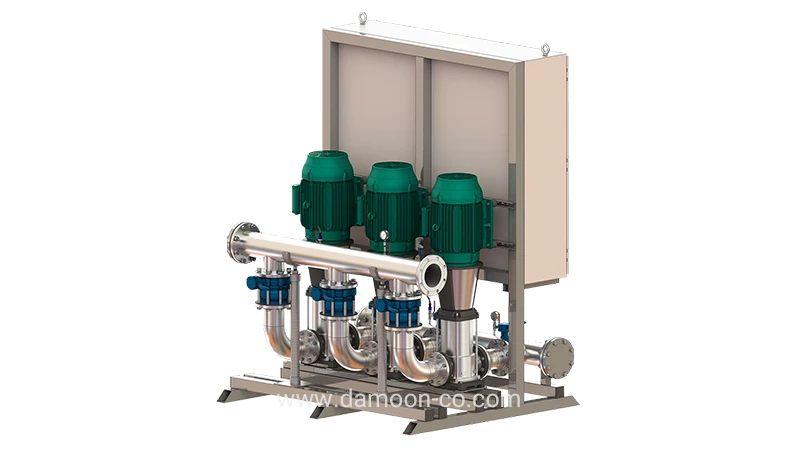

- بوستر پمپ آبرسانی
- ساختمانهای مرتفع
- افزایش فشار آب
- سیستمهای تصفیه آب
- دستگاههای RO
- دیگهای بخار
- سیستمهای شستوشوی صنعتی
- خطوط تولید
- سیستمهای خنککننده
- آبیاری تحت فشار

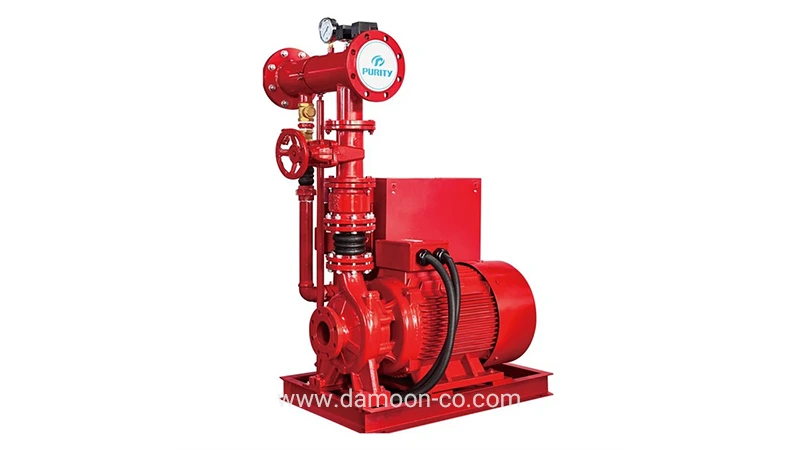

- سیستمهای آتشنشانی
- انتقال آب در صنایع
در بسیاری از این کاربردها مقدار فشار مورد نیاز نسبت به دبی بالا است؛ به همین دلیل پمپ طبقاتی گزینه مناسبتری نسبت به پمپهای سانتریفیوژ تکطبقه محسوب میشود.

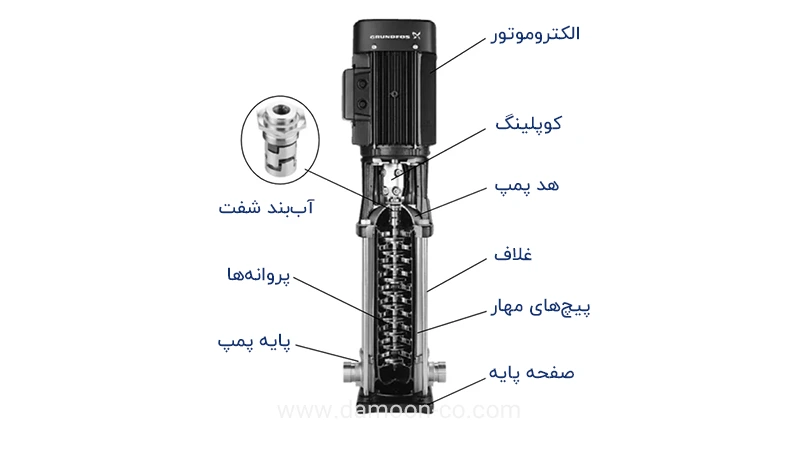

الکتروپمپ طبقاتی چگونه فشار ایجاد میکند؟
در پمپ طبقاتی، سیال پس از عبور از پروانه اول وارد دیفیوزر و سپس طبقه بعدی میشود. این فرآیند در تمام طبقات تکرار میشود.
در نتیجه بهجای اینکه تمام فشار توسط یک پروانه ایجاد شود، فشار در چند مرحله افزایش پیدا میکند.
به زبان ساده:
تعداد طبقات بیشتر = قابلیت ایجاد هد بیشتر
البته تعداد طبقات بهتنهایی معیار انتخاب نیست و طراحی پروانه، دور موتور، قطر پروانه و دبی مورد نیاز نیز در هد نهایی تأثیر دارند.

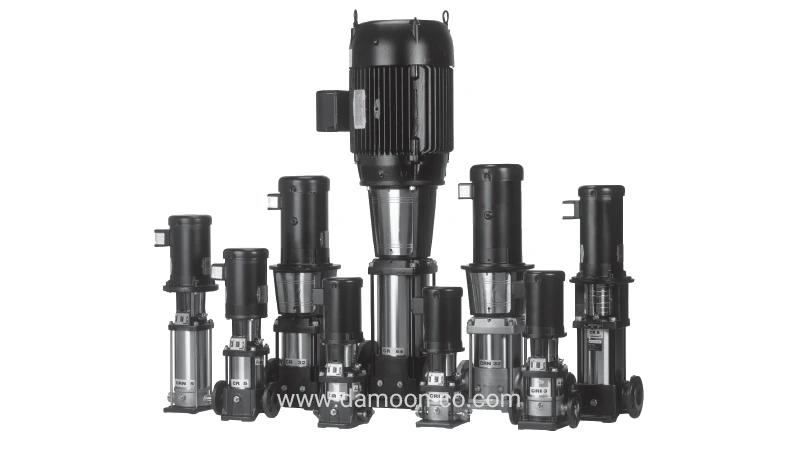

انواع الکتروپمپ طبقاتی از نظر جنس
در محصولات این گروه میتوان دو ساختار اصلی را از نظر متریال بخش هیدرولیکی در نظر گرفت:
پمپ طبقاتی با پروانه غیرفلزی
در برخی پمپهای طبقاتی مخصوص انتقال آب، پروانه و بعضی قطعات هیدرولیکی از مواد مهندسی مانند تکنوپلیمر، Noryl یا مواد کامپوزیتی ساخته میشوند که در بازار گاهی به آنها پروانه پلاستیکی یا باکالیت نیز گفته میشود.
این مدلها بیشتر برای:
- آبرسانی
- افزایش فشار آب
- مصارف ساختمانی
- انتقال آب تمیز
- بوستر پمپهای سبک
مناسب هستند.
قیمت مناسبتر از مزایای اصلی این گروه است؛ اما دمای سیال و شرایط کاری باید مطابق مشخصات سازنده پمپ باشد.

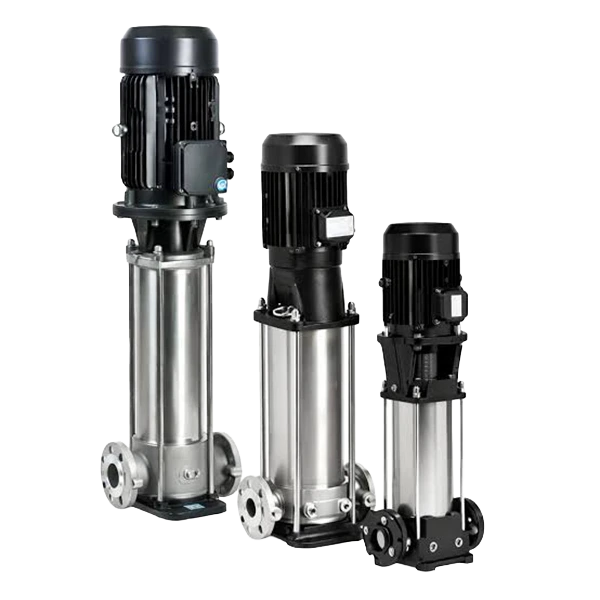

پمپ طبقاتی تمام استیل
در پمپهای طبقاتی تمام استیل، قطعات اصلی در تماس با سیال مانند پروانهها، دیفیوزرها و محفظههای هیدرولیکی از استنلس استیل ساخته میشوند.
این پمپها بیشتر در کاربردهای صنعتی و شرایطی استفاده میشوند که دمای سیال، خوردگی یا کیفیت آب اهمیت بیشتری دارد.
مهمترین کاربردهای آنها عبارتند از:
- دیگ بخار
- صنایع غذایی
- صنایع دارویی
- تصفیه آب
- RO
- خطوط صنعتی
- آب گرم
- سیستمهای شستوشوی صنعتی
برندهایی مانند Grundfos، Lowara، Wilo و LEO نیز پمپهای عمودی طبقاتی تمام استیل را برای کاربردهای آبرسانی و صنعتی عرضه میکنند.
پمپ طبقاتی برای دیگ بخار
یکی از مهمترین کاربردهای صنعتی الکتروپمپ طبقاتی، تغذیه دیگ بخار یا Boiler Feed است.
در این سیستم علاوه بر فشار بالا، دمای آب ورودی به پمپ نیز اهمیت زیادی دارد. به همین دلیل نمیتوان هر پمپ طبقاتی معمولی را برای دیگ بخار استفاده کرد.
برای این کاربرد باید موارد زیر بررسی شوند:
- دمای آب ورودی
- فشار مورد نیاز دیگ
- جنس قطعات پمپ
- نوع مکانیکال سیل
- حداکثر فشار کاری پمپ
- NPSH
- شرایط دائمکار بودن
در بسیاری از پروژههای صنعتی و بهخصوص در دماهای بالاتر، پمپهای طبقاتی تمام استیل انتخاب متداولتری هستند. با این حال جنس دقیق پمپ باید بر اساس دمای آب، فشار و مشخصات شیمیایی سیال انتخاب شود.
پمپهای Lowara e-SV، Grundfos CR، Wilo Helix و LEO LVR از نمونه خانوادههایی هستند که سازندگان آنها کاربردهایی مانند Boiler Feed را برای مدلهای مناسب این سریها ذکر کردهاند.
راستای مکش و دهش پمپ طبقاتی

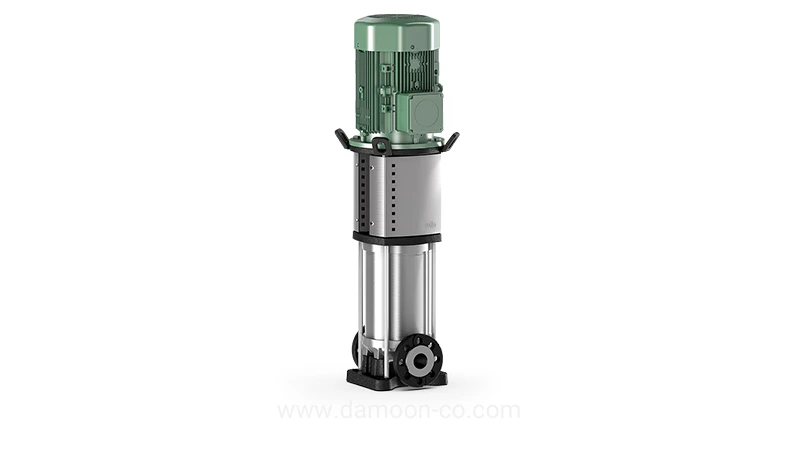

یکی از ویژگیهای مهم بسیاری از پمپهای طبقاتی عمودی طراحی In-Line آنهاست.
در این ساختار دهانه مکش و دهش تقریباً در یک راستا و در یک ارتفاع قرار میگیرند. این ویژگی میتواند اجرای لولهکشی را سادهتر کند و فضای مورد نیاز برای نصب پمپ را کاهش دهد.
به همین دلیل پمپهای طبقاتی عمودی در:
- موتورخانهها
- بوستر پمپها
- ساختمانها
- سیستمهای صنعتی با فضای محدود
کاربرد زیادی دارند.
برای مثال خانوادههای Grundfos CR و Wilo Helix V از ساختار عمودی طبقاتی با اتصالات In-Line استفاده میکنند.

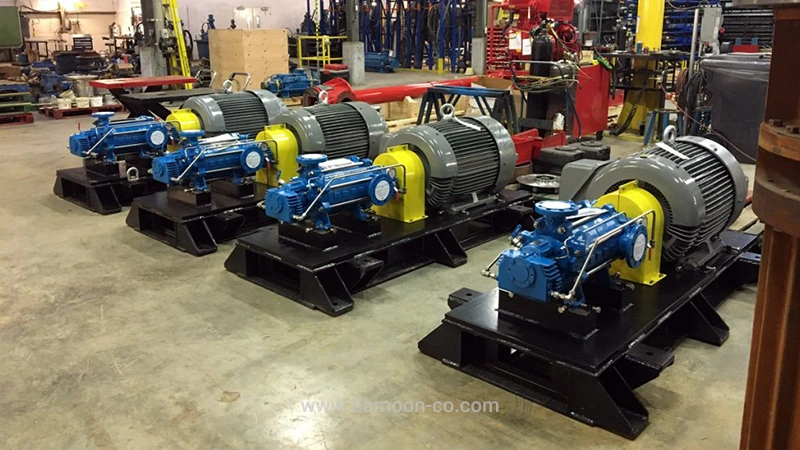

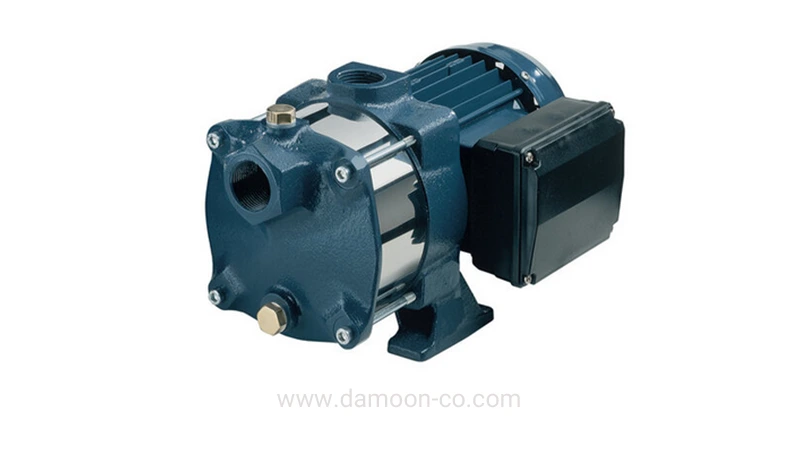

البته تمام پمپهای طبقاتی بازار In-Line نیستند و در مدلهای افقی یا طراحیهای صنعتی دیگر، آرایش مکش و دهش میتواند متفاوت باشد.
تفاوت پمپ طبقاتی و سانتریفیوژ تکطبقه
مهمترین تفاوت این دو پمپ در نسبت دبی به هد است.
الکتروپمپ سانتریفیوژ تکطبقه معمولاً زمانی انتخاب میشود که دبی بالاتر و هد متوسط مورد نیاز باشد.
در مقابل پمپ طبقاتی زمانی گزینه مناسبتری است که سیستم به فشار و هد زیاد با دبی پایینتر یا متوسط نیاز داشته باشد.
بهطور مثال:
سانتریفیوژ تکطبقه:
دبی بالا + هد متوسط
پمپ طبقاتی:
دبی متوسط + هد بالا
به همین دلیل برای سیرکولاسیونهای بزرگ معمولاً پمپ سانتریفیوژ انتخاب متداولتری است، اما در بوستر پمپ ساختمان مرتفع یا تغذیه دیگ بخار پمپ طبقاتی کاربرد بیشتری دارد.
محدوده عملکرد الکتروپمپ طبقاتی
محصولات موجود در این دستهبندی تقریباً محدوده زیر را پوشش میدهند:
- دبی: حدود 0.5 تا 80 مترمکعب بر ساعت
- هد: حدود 60 تا 270 متر
- سیال: عمدتاً آب و سیالات تمیز
- ساختار: چندطبقه
- نوع نصب پرکاربرد: عمودی و زمینی
- جنس پروانه: کامپوزیت مهندسی یا استنلس استیل
- کاربرد اصلی: ایجاد فشار بالا
مدل دقیق باید بر اساس منحنی عملکرد انتخاب شود و ممکن است محدوده فنی هر برند با اعداد بالا متفاوت باشد.
برندهای الکتروپمپ طبقاتی
برندهای مختلف اروپایی، چینی و ایرانی پمپ طبقاتی تولید میکنند و تفاوت آنها بیشتر در کیفیت ساخت، متریال، راندمان، محدوده دبی و هد و قیمت است.
از برندها و سریهای مطرح این گروه میتوان به موارد زیر اشاره کرد:
- Grundfos: سری CR
- Lowara: سری e-SV
- Wilo: سری Helix V
- LEO: سری LVS و LVR
- Shimge: سری BL و BLT
Grundfos، Lowara و Wilo بیشتر در رده محصولات باکیفیت و پروژهای قرار میگیرند و در صنایع و پروژههایی که قابلیت اطمینان اهمیت بالایی دارد استفاده میشوند. LEO و Shimge نیز مدلهای متنوعتری در ردههای قیمتی اقتصادیتر ارائه میکنند.
انتخاب الکتروپمپ طبقاتی
برای انتخاب پمپ طبقاتی ابتدا باید دبی و هد مورد نیاز مشخص شود.
مهمترین پارامترهای انتخاب عبارتند از:
- دبی
- هد
- تعداد طبقات
- توان موتور
- نوع سیال
- دمای سیال
- جنس پروانه و دیفیوزر
- حداکثر فشار کاری
- نوع مکانیکال سیل
- NPSH
- تکفاز یا سهفاز بودن
- شرایط دائمکار
- نوع کاربرد
در کاربردهایی مانند دیگ بخار، دمای سیال و فشار کاری اهمیت بیشتری پیدا میکنند و باید قبل از انتخاب مدل بهصورت دقیق بررسی شوند.
برای مشاوره تخصصی، انتخاب و معادلسازی انواع الکتروپمپ طبقاتی میتوانید با کارشناسان هایپرصنعت دامون در ارتباط باشید.
قیمت الکتروپمپ طبقاتی
قیمت الکتروپمپ طبقاتی به برند، دبی، هد، تعداد طبقات، توان الکتروموتور و جنس قطعات هیدرولیکی بستگی دارد.
یکی از مهمترین عوامل مؤثر بر قیمت، جنس پمپ است. مدلهای دارای پروانه کامپوزیتی معمولاً اقتصادیتر هستند؛ در حالی که پمپهای تمام استیل به دلیل متریال و قابلیت استفاده در شرایط صنعتی قیمت بالاتری دارند.
برای استعلام قیمت روز انواع الکتروپمپ طبقاتی میتوانید با کارشناسان دامون تماس بگیرید.
خرید الکتروپمپ طبقاتی
اگر در سیستم فشار بالا نسبت به دبی اهمیت بیشتری دارد، پمپ طبقاتی یکی از اولین گزینههایی است که باید بررسی شود.
با این حال انتخاب پمپ فقط بر اساس تعداد طبقات یا توان موتور صحیح نیست. دبی و هد باید روی منحنی عملکرد پمپ بررسی شوند و در کاربردهای صنعتی، دما، فشار، جنس قطعات و نوع مکانیکال سیل نیز اهمیت زیادی دارند.
هایپرصنعت دامون انواع الکتروپمپ طبقاتی را با مشاوره تخصصی انتخاب محصول، معادلسازی و استعلام قیمت ارائه میکند.
جمعبندی
الکتروپمپ طبقاتی یک پمپ سانتریفیوژ چندپروانه است که برای ایجاد هد و فشار بالا در دبیهای پایین تا متوسط استفاده میشود.
محصولات این دستهبندی در محدوده حدود 0.5 تا 80 مترمکعب بر ساعت دبی و 60 تا 270 متر هد قرار دارند و از مهمترین کاربردهای آنها میتوان به بوستر پمپ، ساختمانهای مرتفع، تصفیه آب، سیستمهای صنعتی و دیگ بخار اشاره کرد.
مدلهای دارای قطعات هیدرولیکی کامپوزیتی بیشتر برای انتقال آب و کاربردهای عمومی استفاده میشوند، در حالی که مدلهای تمام استیل برای شرایط صنعتی، دمای بالاتر و سیالاتی که به متریال مقاومتری نیاز دارند مناسبتر هستند.
طراحی عمودی، فشار بالا و قرار گرفتن مکش و دهش در یک راستا در بسیاری از مدلها نیز باعث شده پمپ طبقاتی یکی از پرکاربردترین پمپها در سیستمهای افزایش فشار باشد.
