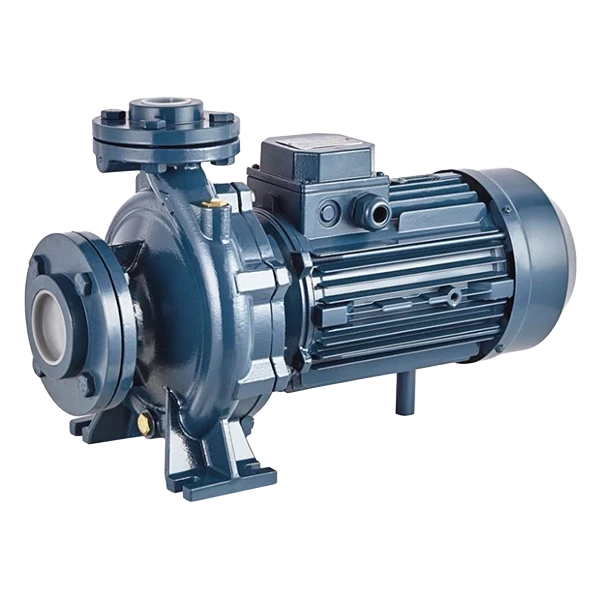

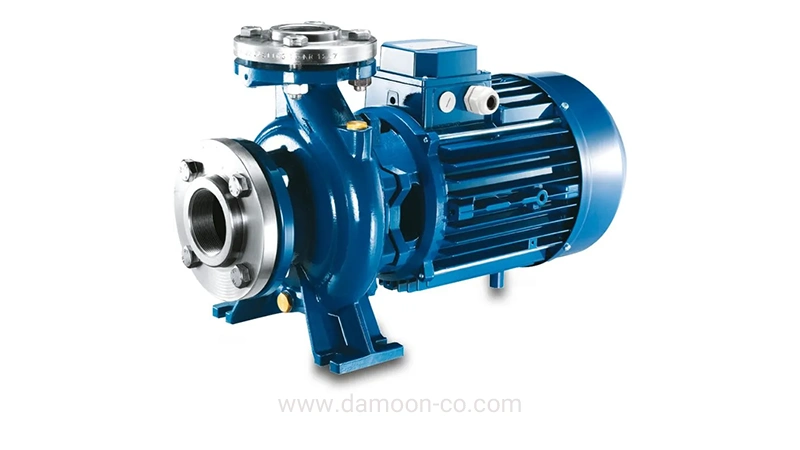

الکتروپمپ سانتریفیوژ چیست؟
الکتروپمپ سانتریفیوژ یا Centrifugal Electric Pump از یک پمپ گریز از مرکز و الکتروموتور تشکیل شده است. الکتروموتور پروانه را به چرخش درمیآورد و انرژی مکانیکی موتور از طریق پروانه به سیال منتقل میشود.
در پمپهای این دسته، سیال از قسمت مرکزی پروانه وارد شده و پس از افزایش سرعت و فشار، از دهانه رانش خارج میشود. این ساختار برای انتقال دبیهای بالا بسیار مناسب است و به همین دلیل پمپهای سانتریفیوژ در موتورخانهها، صنایع و سیستمهای بزرگ انتقال و گردش آب کاربرد زیادی دارند.
کاربرد الکتروپمپ سانتریفیوژ
مهمترین مزیت این پمپها توانایی انتقال حجم بالای سیال است. به همین دلیل معمولاً در سیستمهایی استفاده میشوند که دبی نسبت به هد اهمیت بیشتری دارد.
مهمترین کاربردهای الکتروپمپ سانتریفیوژ عبارتند از:
- سیستمهای سیرکولاسیون آب
- مدارهای خنککننده صنعتی
- برجهای خنککننده
- سیستمهای تهویه مطبوع
- انتقال آب با دبی بالا
- آبرسانی شهری و صنعتی
- انتقال آب بین مخازن
- آبیاری و کشاورزی
- موتورخانهها
- بوستر پمپهای با ظرفیت بالا
- خطوط انتقال سیالات تمیز
این پمپها برای سیالات تمیز و بدون ذرات جامد معلق مناسب هستند. در صورتی که سیال حاوی ذرات جامد، مواد ساینده یا آلودگی قابل توجه باشد باید از پمپ متناسب با آن سیال استفاده شود.
الکتروپمپ سانتریفیوژ برای سیرکولاسیون
یکی از مهمترین کاربردهای الکتروپمپهای سانتریفیوژ، استفاده در سیستمهای سیرکولاسیون است.

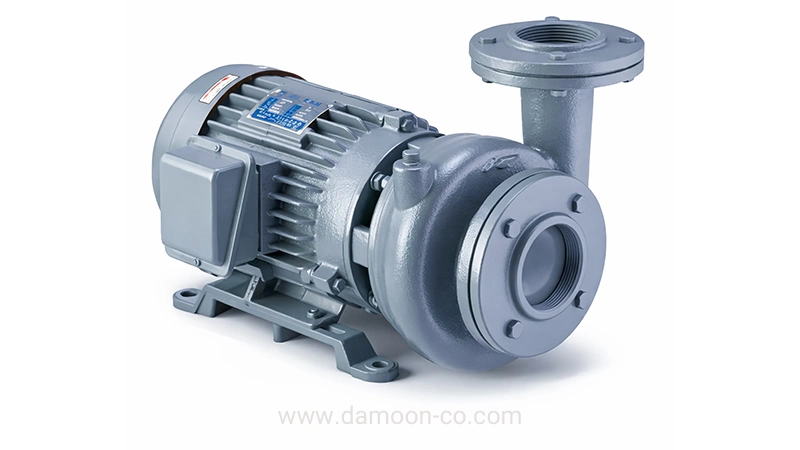

در بسیاری از مدلهای این دسته از الکتروموتورهای چهارپل با سرعت حدود 1450 دور در دقیقه استفاده میشود. سرعت پایینتر نسبت به موتورهای 2900 دور میتواند در کاربردهای پیوسته به کاهش سرعت قطعات دوار و استهلاک مکانیکی کمک کند؛ به همین دلیل این ترکیب در بسیاری از مدارهای سیرکولاسیون و خنککننده دیده میشود.
البته دائمکار بودن نهایی پمپ علاوه بر دور موتور به مشخصات الکتروموتور، نقطه کاری، شرایط نصب، روانکاری، دمای سیال و الزامات سازنده نیز بستگی دارد.
برای سیستمهایی مانند برج خنککننده، چیلر، مدارهای آب خنک و سیستمهای سیرکولاسیون صنعتی، این نوع پمپ میتواند حجم زیادی از آب را بهصورت مداوم در مدار گردش دهد.

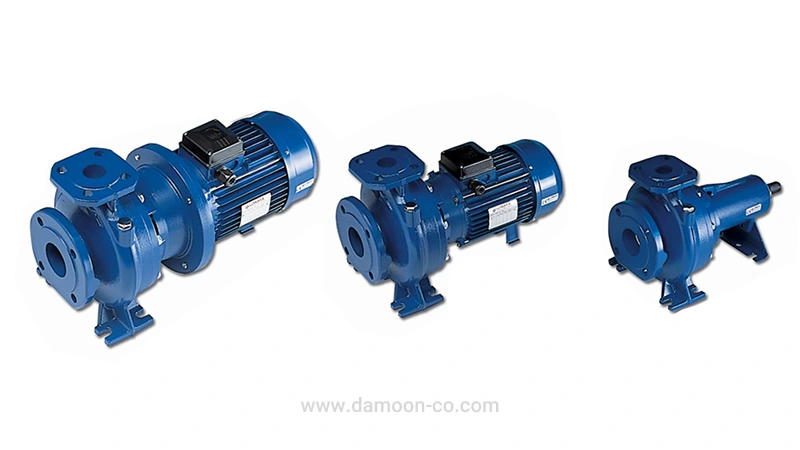

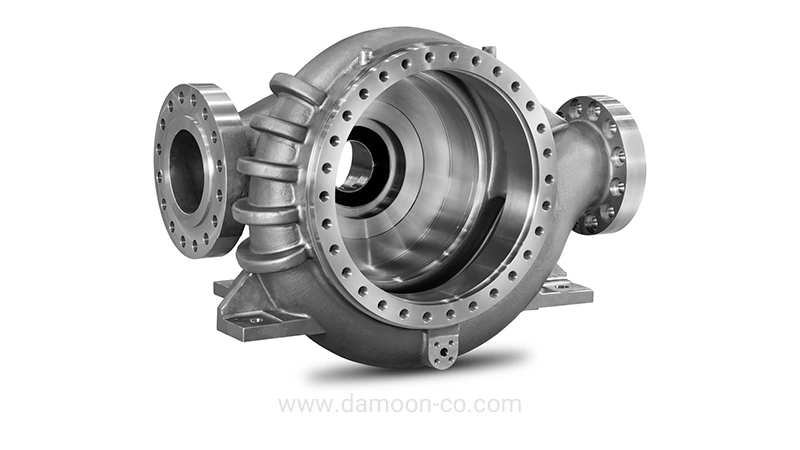

ساختار پمپ سانتریفیوژ
الکتروپمپهای سانتریفیوژ این گروه معمولاً از نوع افقی، تکطبقه و تکپروانه هستند.
مکش پمپ در امتداد محور پروانه انجام میشود و دهانه رانش معمولاً نسبت به ورودی زاویه 90 درجه دارد. بنابراین راستای مکش و دهش عمود بر یکدیگر است و این موضوع باید هنگام طراحی موتورخانه و اجرای لولهکشی در نظر گرفته شود.
این ساختار با پمپهای خطی که ورودی و خروجی آنها در یک راستا قرار دارند متفاوت است.

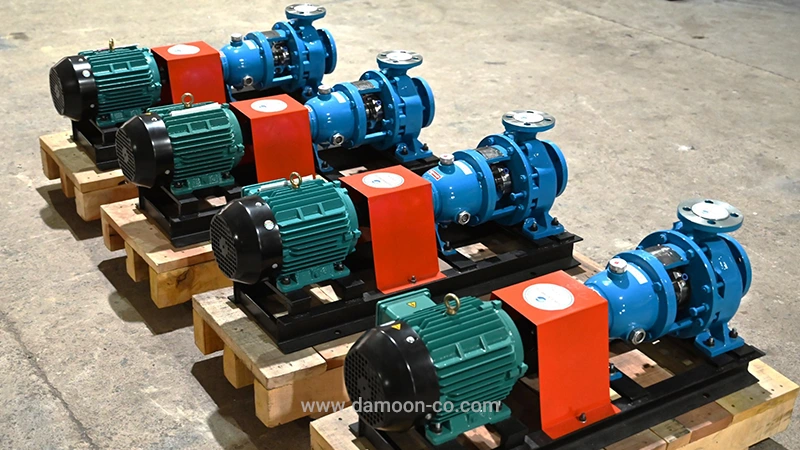

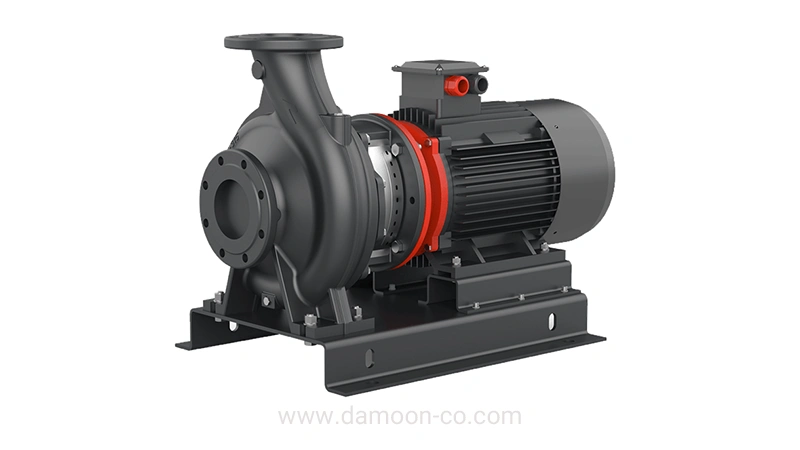

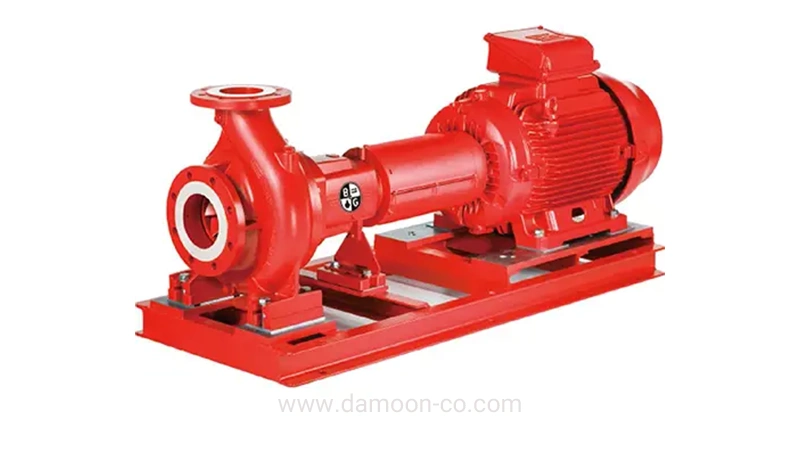

نصب الکتروپمپ سانتریفیوژ
این پمپها بهصورت زمینی نصب میشوند و مجموعه پمپ و الکتروموتور معمولاً روی شاسی یا فونداسیون مناسب قرار میگیرد.
هنگام جانمایی باید به موارد زیر توجه شود:
- جهت ورودی و خروجی پمپ
- فضای کافی برای سرویس و تعمیر
- فونداسیون مناسب
- تراز بودن مجموعه
- جلوگیری از انتقال وزن لولهها به فلنج پمپ
- شرایط مناسب خط مکش
- دسترسی به الکتروموتور و کوپلینگ
- جلوگیری از ایجاد هوا در خط مکش
با توجه به عمود بودن راستای مکش و دهش، فضای مورد نیاز لولهکشی باید قبل از نصب پمپ بررسی شود.

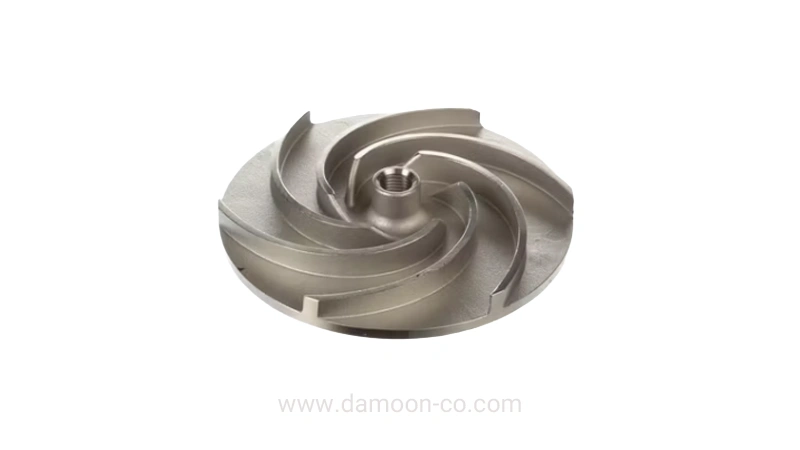

جنس پروانه الکتروپمپ سانتریفیوژ
پمپهای سانتریفیوژ بسته به برند، مدل و نوع کاربرد با پروانههایی از جنسهای مختلف عرضه میشوند. مهمترین آنها عبارتند از:
- پروانه چدنی: متداول و اقتصادی برای انتقال آب تمیز در کاربردهای عمومی
- پروانه برنزی: دارای مقاومت مناسبتر در برخی شرایط کاری و کاربردهای تأسیساتی
- پروانه استنلس استیل: مناسب شرایطی که مقاومت بیشتر در برابر خوردگی اهمیت دارد
برای انتخاب جنس پروانه تنها قیمت نباید ملاک باشد و نوع سیال، دما و شرایط کاری سیستم نیز باید بررسی شود.
محدوده عملکرد الکتروپمپ سانتریفیوژ
محصولات این دسته برای پروژههایی با ظرفیت متوسط تا بسیار بالا انتخاب میشوند.
محدوده کلی محصولات این گروه عبارت است از:
- دبی: حدود 10 تا 2580 مترمکعب بر ساعت
- حداکثر هد: حدود 90 متر
- ساختار: تکطبقه و تکپروانه
- نوع نصب: افقی و زمینی
- سیال: تمیز و فاقد ذرات جامد معلق
- جنس پروانه: چدن، برنز یا استنلس استیل
- دور پرکاربرد: 1450 دور در دقیقه
یکی از محدودیتهای این گروه، سایز پمپ است. محصولات این دسته عموماً از سایز 2 اینچ به بالا عرضه میشوند؛ بنابراین برای خطوط کوچکتر باید سایر خانوادههای الکتروپمپ بررسی شوند.
تفاوت پمپ سانتریفیوژ 1450 و 2900 دور
یکی از موارد مهم در انتخاب الکتروپمپ سانتریفیوژ، دور الکتروموتور است.
پمپهای 2900 دور معمولاً میتوانند با ابعاد کوچکتر به هد بیشتری برسند، اما سرعت چرخش بالاتری دارند. در مقابل مدلهای 1450 دور برای دستیابی به نقطه کاری مشابه معمولاً ابعاد هیدرولیکی بزرگتری دارند و در بسیاری از کاربردهای سیرکولاسیون و کارکرد طولانی مورد استفاده قرار میگیرند.
به همین دلیل در پروژههایی مانند سیرکولاسیون آب خنککننده و مدارهای صنعتی دائمکار، مدلهای 1450 دور بسیار پرکاربرد هستند.
انتخاب نهایی باید با بررسی منحنی عملکرد هر دو گزینه انجام شود و راندمان، NPSH، توان موتور، هزینه اولیه و شرایط کارکرد نیز در نظر گرفته شوند.
انتخاب الکتروپمپ سانتریفیوژ
برای انتخاب پمپ مناسب ابتدا باید نقطه کاری سیستم، یعنی دبی و هد مورد نیاز مشخص شود.
مهمترین پارامترهای انتخاب عبارتند از:
- دبی مورد نیاز
- هد کل سیستم
- دور موتور
- نوع و دمای سیال
- جنس پروانه
- توان الکتروموتور
- راندمان
- قطر ورودی و خروجی
- شرایط خط مکش
- NPSH
- مدت زمان کارکرد
- فضای موجود برای نصب و لولهکشی
انتخاب پمپ صرفاً بر اساس سایز لوله یا قدرت الکتروموتور مناسب نیست. نقطه کاری باید روی منحنی پمپ بررسی شود تا محصول در محدوده راندمان مناسب کار کند.
برای انتخاب و معادلسازی انواع الکتروپمپ سانتریفیوژ میتوانید با کارشناسان هایپرصنعت دامون در ارتباط باشید.
قیمت الکتروپمپ سانتریفیوژ

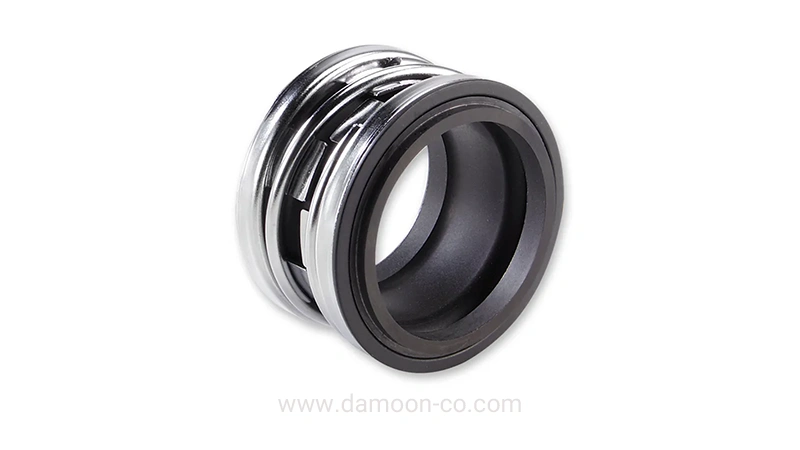

قیمت الکتروپمپ سانتریفیوژ به دبی و هد مورد نیاز، سایز پمپ، توان و دور الکتروموتور، برند سازنده، جنس پروانه، نوع مکانیکال سیل و سایر مشخصات فنی بستگی دارد.
به دلیل گستردگی ظرفیت این محصولات، اختلاف قیمت مدلهای مختلف میتواند زیاد باشد. به همین دلیل بهتر است ابتدا پمپ متناسب با نقطه کاری سیستم انتخاب و سپس قیمت همان مدل استعلام شود.
برای استعلام قیمت روز انواع الکتروپمپ سانتریفیوژ میتوانید با کارشناسان دامون تماس بگیرید.
خرید الکتروپمپ سانتریفیوژ
اگر هدف انتقال حجم بالای آب، سیرکولاسیون یا آبرسانی با دبی بالا باشد، الکتروپمپ سانتریفیوژ یکی از اصلیترین گزینهها برای بررسی است.
با این حال باید توجه داشت که این محصولات برای هر سیالی مناسب نیستند. وجود ذرات جامد و ساینده، شرایط نامناسب مکش یا انتخاب اشتباه نقطه کاری میتواند عملکرد و عمر پمپ را تحت تأثیر قرار دهد.
هایپرصنعت دامون انواع الکتروپمپ سانتریفیوژ را در ظرفیتها و متریالهای مختلف با مشاوره تخصصی انتخاب محصول، معادلسازی و استعلام قیمت ارائه میکند.
برندهای الکتروپمپ سانتریفیوژ
الکتروپمپهای سانتریفیوژ توسط برندهای مختلف ایرانی و خارجی تولید میشوند و هر برند از نظر کیفیت ساخت، محدوده دبی و هد، جنس پروانه و قیمت جایگاه متفاوتی دارد.
از برندهای مطرح این گروه میتوان به پمپیران، ویلو، اسپرونی، ابارا، گراندفوس، لوارا و لئو اشاره کرد. برندهایی مثل ویلو، گراندفوس، ابارا و لوارا معمولاً در رده کیفی بالاتر بازار قرار میگیرند، در حالی که پمپیران و برخی برندهای آسیایی گزینههای اقتصادیتری محسوب میشوند.
برای انتخاب برند مناسب، علاوه بر قیمت باید شرایط کاری، مدت زمان کارکرد، دبی و هد، جنس سیال و دسترسی به قطعات و خدمات پس از فروش نیز بررسی شود.
جمعبندی
الکتروپمپ سانتریفیوژ یک پمپ افقی، زمینی، تکطبقه و تکپروانه برای انتقال سیالات تمیز است که بهخصوص در سیستمهای دارای دبی بالا کاربرد دارد.
محصولات این دسته در محدوده حدود 10 تا 2580 مترمکعب بر ساعت و حداکثر هد حدود 90 متر قابل انتخاب هستند و از مهمترین کاربردهای آنها میتوان به سیرکولاسیون آب، مدارهای خنککننده، انتقال سیال با دبی بالا و آبرسانی اشاره کرد.
استفاده گسترده از مدلهای 1450 دور، امکان انتخاب پروانههای چدنی، برنزی و استنلس استیل و تنوع بالا در سایز و ظرفیت باعث شده این گروه یکی از مهمترین گزینهها برای موتورخانهها و پروژههای صنعتی باشد.
