شیر برقی دانفوس

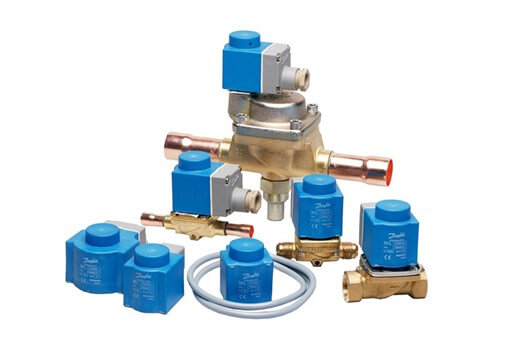

شیر برقی دانفوس یا سلونوئید ولو دانفوس یکی از گزینه‌های محبوب برای کنترل جریان مبرد در سیستم برودتی و تهویه مطبوع است. شرکت دانفوس، مدل‌های متنوعی از شیر برقی را به بازار عرضه کرده که با اغلب مبردهای فریونی و آمونیاکی سازگار است و به سرعت و دقت می‌تواند فرمان باز یا بسته شدن مدار را اجرا کند. برای اتصالِ سلونوئيد ولو دانفوس می‌توان از دو نوع «جوشی» یا «مهره ای» استفاده کرد. شرکت دانفوس، شیر برقی‌های جوشی و مهره‌ای را در سایزها و اندازه‌های مختلفی عرضه کرده و همین تنوع اندازه نیز باعث شده است تا برای طیف گسترده‌ای از کاربری‌ها، مناسب باشد. در ادامه می‌توانید مدل‌های مختلف سلونوئید ولو و بوبین دانفوس را مشاهده نمایید.
یکی از مزیت‌های سلونوئید ولو دانفوس، نصب آسان آن است؛ یعنی خریداران می‌توانند آن را در کم‌ترین زمان و بدون نیاز به ابزاری خاص نصب کنند اما چون بعضی از شیربرقی‌ها باید در زاویه و جهت مشخصی قرار بگیرند، لازم است تا کاتالوگ و شیوه‌ی راه‌اندازی شیر برقی خوانده شود. با یک تماس تلفنی می‌توانید از مشاوره مهندسان دامون در انتخاب و خرید و نصب شیر برقی بهره‌مند شوید.
ساختمان و ساختار سلونوئید ولو دانفوس
شیر برقی از دو جزء اصلی تشکیل شده است
- بوبین یا همان کویل
- بدنه شیربرقی
بوبین بخشی از شیربرقی است که به جریان برق وصل می‌شود و با تبدیل انرژی الکترومغناطیسی به نیروی مکانیکی، جریان سیال را قطع یا وصل می‌کند. بوبین را فقط زمانی می‌توان به جریان برق وصل کرد که بر روی بدنه شیر برقی قرار گرفته باشد. اگر بوبین پیش از جاگیری مناسب به برق وصل شود، احتمالاً می‌سوزد! شرکت دانفوس دو نوع بوبین سوکت‌دار و بدون سوکت را طراحی و عرضه کرده است.
بدنه شیر برقی شامل پورت -یا همان دریچه- ورودی و خروجی می‌شود و جنس آن نیز بستگی به ویژگی‌های سیال و محیط کار شیر برقی دارد. بدنه شیر برقی معمولاً از جنس برنج یا استیل است اما برای سیال آب می‌توان از شیر برقی پلاستیکی نیز استفاده کرد.
اغلب شیر برقی‌های دانفوس به‌گونه‌ای طراحی شده‌اند که بدنه جدا از بوبین -یا همان کویل- باشد و بتوان به‌راحتی آن‌ها را سرهم کرد. این شکل از طراحی باعث می‌شود تا هزینه‌های تعمیر و نگهداری شیربرقی کاهش پیدا کند؛ زیرا اگر یکی از قطعات دچار مشکل شود، می‌توان فقط همان قطع آسیب‌دیده را جایگزین کرد.
انواع شیر برقی دانفوس
هدف اصلی همه شیر برقی‌ها حفاظت از سیستم است اما نوع عملکرد و تعداد پورت آن‌ها با یکدیگر متفاوت است. بنابراین، برای این‌که تصویر کاملی از انواع شیر برقی دانفوس داشته باشیم باید آن‌ها را براساس «پورت» و «عملکرد» تقسیم‌بندی کنیم:
تعداد پورت شیر برقی
«پورت» یا همان «مجرا»، مسیری است که مبرد از آن عبور می‌کند. اغلب شیر برقی‌ها دو پورت دارند که یکی پورت ورودی و دیگری پورت خروجی است. شیربرقی‌های دارای دو پورت -که «دو راهه» نیز نامیده می‌شوند- بسیار پرکاربرد هستند اما برای برخی کاربری‌ها، نیازمند شیربرقی‌هایی با بیش از دو پورت هستیم. هر وقت بخواهیم جهت جریان مبرد را تغییر دهیم، می‌توانیم از شیر برقی‌های سه‌راهه و چهار راهه و.. استفاده کنیم. تفاوت این شیربرقی‌ها در تعداد پورت‌های خروجی یا همان مجراهای خروجی آن‌ها است. به عبارت دیگر، شیربرقی دو راهه تنها یک پورت خروجی دارد اما شیربرقی ۳ راهه، دو پورت خروجی و شیربرقی ۴ راهه، سه پورت خروجی دارد.
یکی از مهم ترین انواع شیر برقی های دانفوس شیرهای EVR این شرکت هستند. شیر برقی مدل EVR دانفوس از سایز ۱/۴ اینچ تا سایز ۱/۸ ۲ اینچ طراحی و روانه بازار شده اند. این مدل ها از EVR2 آغاز شده و تا مدل EVR40 در کاتالوگ فنی شرکت دانفوس ذکر شده اند. بسیاری از این مدل ها توانایی کار با بوبین های ac و dc را دارند.
عملکرد شیر برقی
کنترل جریان مبرد در شیر برقی دانفوس براساس دو حالت پیش‌فرضِ «بسته» (NC) یا «باز» (NO) صورت می‌گیرد. منظور از شیر برقی بسته (نرمالی کلوز) این است که شیر در حالت عادی و پیش‌فرض، بسته است و مبرد در آن جریان ندارد اما وقتی جریان برق به آن می‌رسد، شیر باز (نرمالی اوپن) می‌شود. شیر برقی باز نیز وضعیتی کاملاً معکوس دارد؛ یعنی این شیر در حالت عادی و پیش‌فرض کاملاً باز است و مبرد در آن جریان دارد اما با رسیدن جربان برق، شیر بسته و جریان مبرد قطع می‌شود.
کاربرد سلونوئید ولو دانفوس
سلونوئید ولو دانفوس در سیستم های تهویه و تبرید در خطوط مایع و مکش و گاز داغ به‌کار گرفته می‌شود. شرکت دانفوس هم شیرهای پالسی و هم شیرهای فشاری (فولادی ضدزنگ) را به بازار عرضه کرده است تا پاسخگوی نیازهای مختلف باشد. مدل‌های متنوع شیربرقی دانفوس گزینه مناسبی برای سیستم‌های زیرصفر و بالای صفر است.

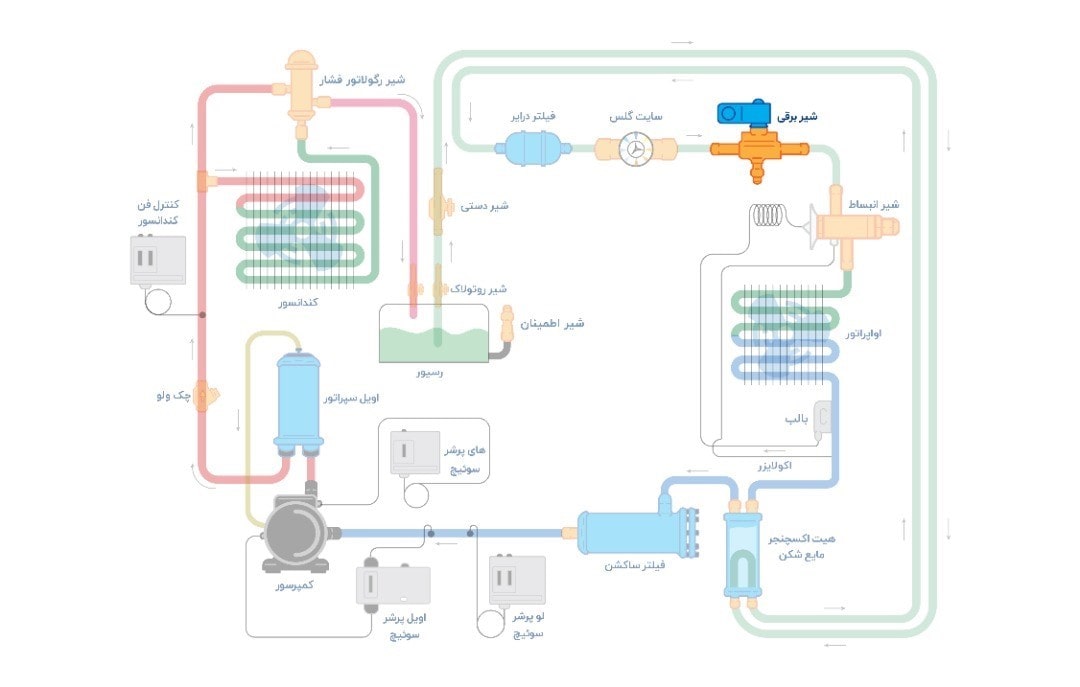

محل نصب در سیکل سرمایش
این تجهیز در سرد خانه و چیلر معمولاً قبل از اواپراتور و در خط مایع قرار می‌گیرد. اگر شیر برقی در نزدیکی تجهیزات کنترلی دیگر مانند شیر انبساط نصب شود، می‌تواند احتمال بازگشت مایع به اواپراتور را کم کند. شیر برقی را می‌توان قبل یا بعد از سایت گلس نصب کرد اما اگر این تجهیز بعد از سایت گلاس قرار بگیرد، می‌تواند بر فرآیند پمپ داون نیز نظارت کند.
نحوه انتخاب شیر برقی دانفوس
برای انتخاب شیر برقی می بایست پارامترهایی نظیر ظرفیت سرمایشی، دمای اواپراتور و دمای کندانسور، نوع ولتاژ مورد نیاز (AC یا DC) و افت فشار را در نظر گرفت و با استفاده از نرم افزار کول سلکتور دانفوس و یا کاتالوگ فنی شیر برقی دانفوس سایز و مدل مورد نظر را انتخاب کرد. همچنین می بایست دو شاخص «جنس» و «ابعاد» را نیز در نظر گرفت. جنس شیر برقی معمولاً از برنج یا استیل است اما برای این‌که گزینه مناسب را انتخاب کنیم باید به ویژگی‌های سیستم موردنظرمان -و مخصوصاً نوع مبرد آن- توجه کنیم. در حالت کلی می‌توان گفت شیر برقی برنجی مستحکم‌تر است اما برای سیال‌هایی با فشار و دمای بالا بهتر است به دنبال شیر برقی استیل باشیم.
علاوه بر جنس، باید قطر لوله ورودی و خروجی شیر برقی را بدانیم و گزینه مناسب با سیستم موردنظر را انتخاب کنیم. برای انتخاب شیر برقی باید از نوع سیال و فشار ورودی و خروجی نیز خبر داشته باشیم. مهندسان دامون همه مشخصات فنی شیر برقی دانفوس را درنظر می‌گیرند و سپس بهترین گزینه را به شما معرفی می‌کنند.
مشخصات فنی شیر برقی دانفوس
مشخصات شیر برقی دانفوس از جمله نوع اتصال، سایز، دمای کارکرد و حداکثر فشار مجاز را می‌توانید در قسمت بالای این صفحه مشاهده نمایید. توان برودتی، فشار کاری، نوع اتصال، سایز و مشخصات ابعادی هر کدام از مدل های شیر برقی دانفوس در کاتالوگ فنی ذکر شده است.
| شیر برقی دانفوس | |||
| مدل | سایز | اتصال | کد قطعه |
| EVR 3 | 1/4 “ | مهره ای | 032F8107 |
| EVR 3 | 3/8 “ | مهره ای | 032F8116 |
| EVR 3 | 3/8 “ | جوشی | 032F1204 |
| EVR 6 | 3/8 “ | مهره ای | 032F8072 |
| EVR 6 | 3/8 “ | جوشی | 032F1212 |
| EVR 6 | 1/2 “ | مهره ای | 032F8079 |
| EVR 6 | 1/2 “ | جوشی | 032F1209 |
| EVR 10 | 1/2 “ | مهره ای | 032F8095 |
| EVR 10 | 1/2 “ | جوشی | 032F1217 |
| EVR 10 | 5/8 “ | مهره ای | 032F8098 |
| EVR 10 | 5/8 “ | جوشی | 032F1214 |
| EVR 15 | 5/8 “ | مهره ای | 032F8101 |
| EVR 15 | 5/8 “ | جوشی | 032F1228 |
| EVR 15 | 7/8 “ | جوشی | 032F1225 |
| EVR 20 | 7/8 “ | جوشی | 032F1240 |
| EVR 20 | 1 1/8″ | جوشی | 032F1244 |
| EVR 25 | 1 1/8″ | جوشی | 032F2201 |
| EVR 25 | 1 3/8″ | جوشی | 032F2208 |
| بوبین کابلی | 018F6251 | ||
| بوبین سوکتی | 018F6701 | ||
| مدل | سایز | اتصال | کد قطعه |
| EVRA 3 | 1/4 “ | مهره ای | 032F8107 |
| EVRA 3 | 3/8 “ | مهره ای | 032F8116 |
| EVRA 3 | 3/8 “ | جوشی | 032F1204 |
| EVRA 6 | 3/8 “ | مهره ای | 032F8072 |
| EVRA 6 | 3/8 “ | جوشی | 032F1212 |
| EVRA 6 | 1/2 “ | مهره ای | 032F8079 |
| EVRA 6 | 1/2 “ | جوشی | 032F1209 |
| EVRA 10 | 1/2 “ | مهره ای | 032F8095 |
| EVRA 10 | 1/2 “ | جوشی | 032F1217 |
| EVRA 10 | 5/8 “ | مهره ای | 032F8098 |
| EVRA 10 | 5/8 “ | جوشی | 032F1214 |
| EVRA 15 | 5/8 “ | مهره ای | 032F8101 |
| EVRA 15 | 5/8 “ | جوشی | 032F1228 |
| EVRA 15 | 7/8 “ | جوشی | 032F1225 |
| EVRA 20 | 7/8 “ | جوشی | 032F1240 |
| EVRA 20 | 1 1/8″ | جوشی | 032F1244 |
| EVRA 25 | 1 1/8″ | جوشی | 032F2201 |
| EVRA 25 | 1 3/8″ | جوشی | 032F2208 |
| بوبین کابلی | 018F6251 | ||
| بوبین سوکتی | 018F6701 |
گارانتی و خدمات پس از فروش
شرکت دامون تمامی کالاهای خود را با ضمانت اصالت کالا ارائه می نماید . به همین منظور شیربرقی دانفوس نیز دارای ضمانت عودت ۷ روزه ویژه دامون است
کاتالوگ سلونوئید ولو دانفوس
اطلاعات کاربردی برای انتخاب همه مدل‌های شیر برقی دانفوس در سایت دامون ذکر شده است اما برای اطلاعات بیشتر می‌توانید کاتالوگ شیر برقی دانفوس را از منوی بالای وبسایت مطالعه کنید.
نمایندگی شیر برقی دانفوس
دانفوس در بسیاری از کشورها نمایندگی دارد اما -به دلیل شرایط تحریم- این شرکت در ایران نمایندگی رسمی ندارد. دامون محصولات دانفوس را با ضمانت اصالت کالا عرضه می‌کند.
