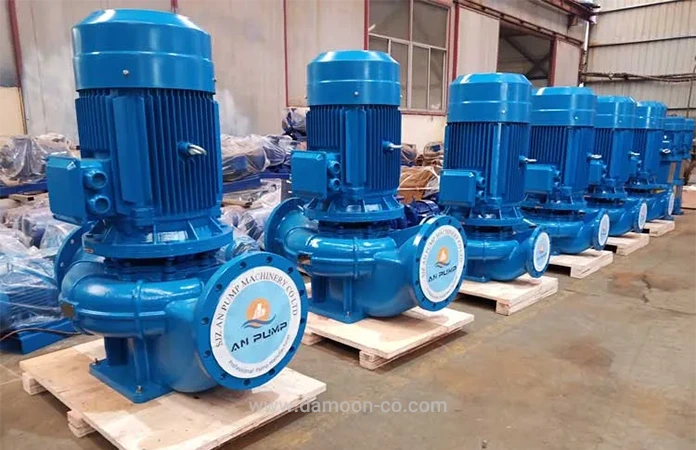

الکتروپمپ خطی

الکتروپمپ خطی در اصل نوعی پمپ سانتریفیوژ است که طراحی ورودی و خروجی آن با پمپ‌های سانتریفیوژ معمولی تفاوت دارد.

در پمپ‌های End Suction، سیال از جلوی پمپ وارد شده و معمولاً از قسمت بالای پوسته خارج می‌شود؛ بنابراین راستای مکش و دهش نسبت به یکدیگر زاویه دارند.

اما در پمپ خطی، ورودی و خروجی در یک راستا قرار گرفته‌اند و پمپ مستقیماً روی مسیر لوله نصب می‌شود. این ساختار باعث کاهش فضای مورد نیاز برای نصب شده و پمپ خطی را برای موتورخانه‌ها و فضاهای محدود مناسب می‌کند.

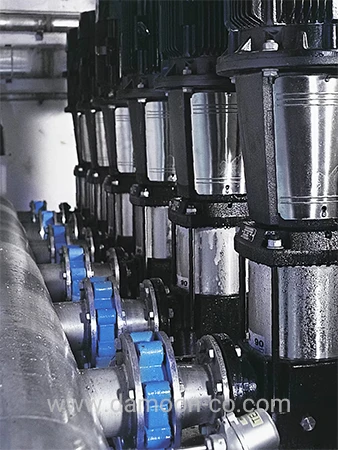

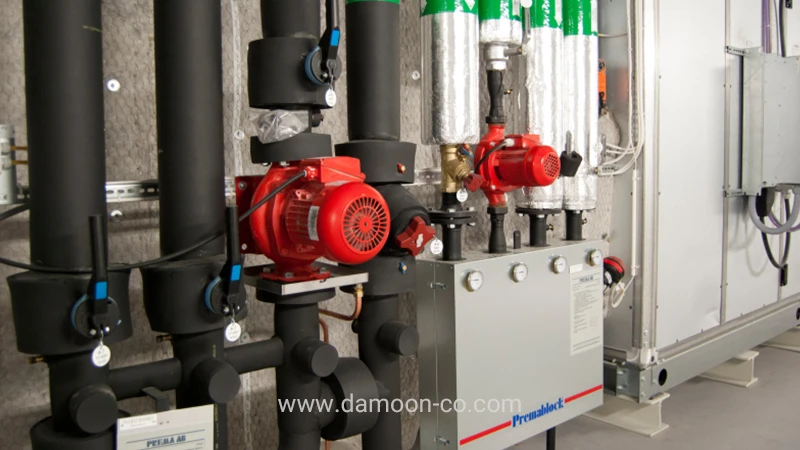

کاربرد الکتروپمپ خطی

اصلی‌ترین کاربرد این محصولات، گردش آب در مدارهای بسته است.

مهم‌ترین کاربردهای الکتروپمپ خطی عبارتند از:

• سیرکولاسیون آب گرم
• سیرکولاسیون آب سرد
• سیستم‌های گرمایش مرکزی
• چیلر
• برج خنک‌کننده
• سیستم‌های HVAC
• موتورخانه ساختمان
• گردش آب بویلر
• سیستم‌های خنک‌کننده صنعتی
• آبرسانی
• افزایش فشار آب
• سیستم‌های شست‌وشوی صنعتی
• برخی سیستم‌های آتش‌نشانی

در سیستم‌های سیرکولاسیون، پمپ وظیفه انتقال آب از یک منبع به منبع دیگر را ندارد و سیال را به‌صورت مداوم در یک مدار به گردش درمی‌آورد؛ به همین دلیل پمپ‌های خطی در تأسیسات ساختمانی و صنعتی کاربرد زیادی دارند.

مزایای الکتروپمپ خطی

مهم‌ترین مزیت پمپ خطی، طراحی جمع‌وجور آن است.

قرار گرفتن مکش و دهش در یک راستا باعث می‌شود پمپ مستقیماً روی لوله‌کشی قرار گیرد و نسبت به بسیاری از پمپ‌های سانتریفیوژ زمینی فضای کمتری اشغال کند.

مهم‌ترین مزایای این پمپ‌ها عبارتند از:

• اشغال فضای کم
• مکش و دهش هم‌راستا
• مناسب برای موتورخانه‌های کوچک
• نصب ساده‌تر در مسیر لوله
• مناسب برای سیرکولاسیون دائم آب
• تنوع بالا در دبی و هد
• امکان استفاده از کنترل دور
• دسترسی مناسب برای سرویس در بسیاری از مدل‌ها

البته در مدل‌های بزرگ باید ساپورت لوله‌کشی و وزن مجموعه به‌درستی در نظر گرفته شود و وزن لوله‌ها نباید مستقیماً به فلنج‌های پمپ منتقل شود.

الکتروپمپ خطی برای سیرکولاسیون

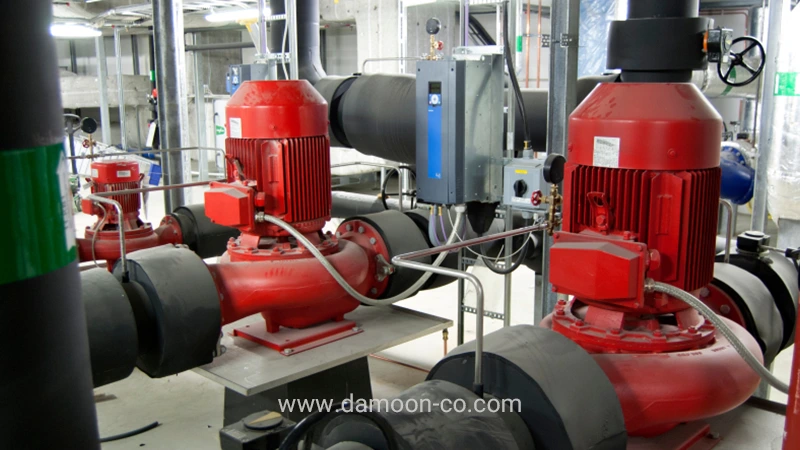

یکی از اصلی‌ترین کاربردهای الکتروپمپ خطی، استفاده به‌عنوان پمپ سیرکولاتور در موتورخانه است.

در سیستم‌هایی مانند چیلر، برج خنک‌کننده و گرمایش مرکزی، آب باید به‌صورت مداوم در مدار گردش داشته باشد. پمپ خطی به دلیل نصب مستقیم روی لوله و فضای کم یکی از گزینه‌های مناسب برای این کاربرد است.

این پمپ‌ها در مدل‌های 1450 و 2900 دور و همچنین نمونه‌های دورمتغیر تولید می‌شوند.

مدل‌های 1450 دور در بسیاری از سیستم‌های سیرکولاسیون و کاربردهای دارای کارکرد طولانی استفاده می‌شوند. البته دائم‌کار بودن هر پمپ باید بر اساس مشخصات فنی الکتروموتور و شرایط اعلام‌شده توسط سازنده بررسی شود.

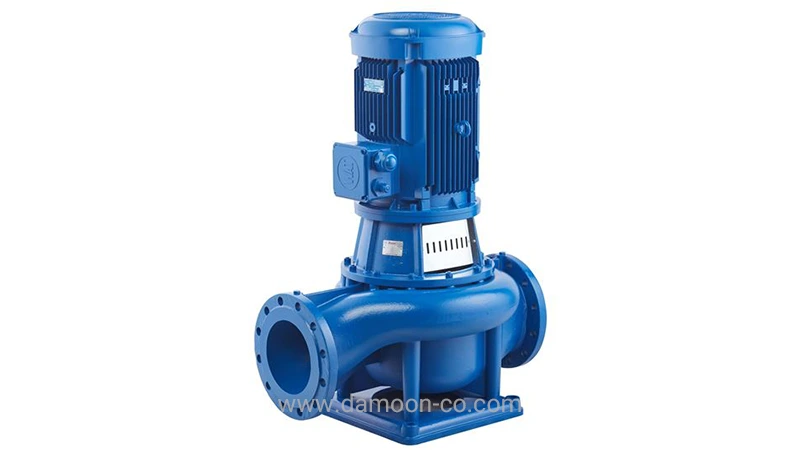

ساختار الکتروپمپ خطی

پمپ‌های خطی معمولاً از نوع سانتریفیوژ تک‌طبقه هستند و از اجزای زیر تشکیل می‌شوند:

• پوسته پمپ
• پروانه
• شافت
• مکانیکال سیل
• فلنج مکش
• فلنج دهش
• الکتروموتور

در اغلب مدل‌های صنعتی، آب‌بندی محور به وسیله مکانیکال سیل انجام می‌شود.

الکتروموتور نیز معمولاً به‌صورت مستقیم به پمپ متصل است و به همین دلیل مجموعه نسبت به بسیاری از پمپ‌های دارای شاسی و کوپلینگ ابعاد جمع‌وجورتری دارد.

جنس پمپ خطی

پمپ‌های خطی بسته به نوع کاربرد با متریال‌های مختلفی تولید می‌شوند.

بدنه چدنی یکی از متداول‌ترین گزینه‌ها برای سیستم‌های گرمایش، سرمایش و آب تمیز است.

بسته به برند و مدل ممکن است پروانه از جنس:

• چدن
• برنز
• استنلس استیل
• کامپوزیت مهندسی

تولید شود.

همچنین مدل‌های استنلس استیل برای کاربردهایی که مقاومت در برابر خوردگی یا کیفیت سیال اهمیت بیشتری دارد در بازار موجود هستند.

انتخاب جنس پمپ باید بر اساس نوع سیال، دما، فشار کاری و شرایط محیطی انجام شود.

پمپ خطی دور ثابت و دور متغیر

پمپ‌های خطی از نظر کنترل سرعت به دو گروه اصلی تقسیم می‌شوند.

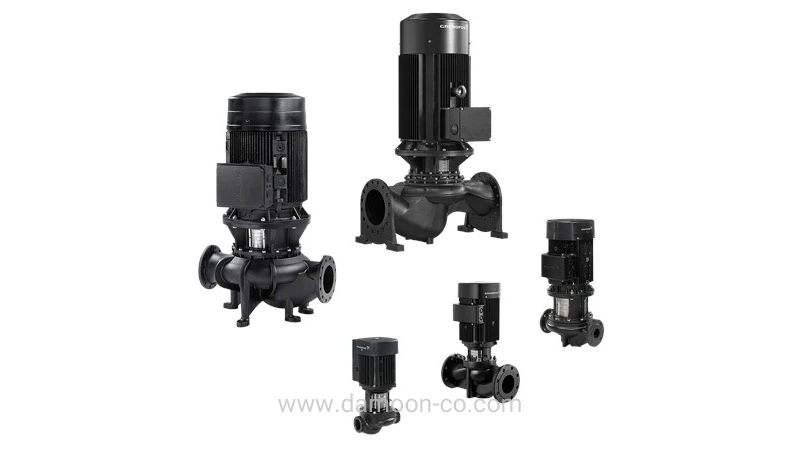

پمپ خطی دور ثابت

این مدل‌ها با سرعت ثابت الکتروموتور کار می‌کنند و ساختار ساده‌تری دارند.

پمپ‌های دور ثابت همچنان در بسیاری از موتورخانه‌ها و سیستم‌های صنعتی که نقطه کاری تقریباً ثابتی دارند استفاده می‌شوند.

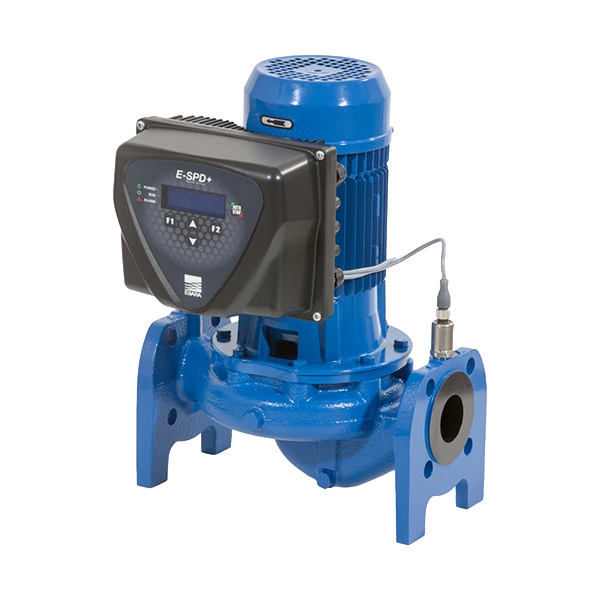

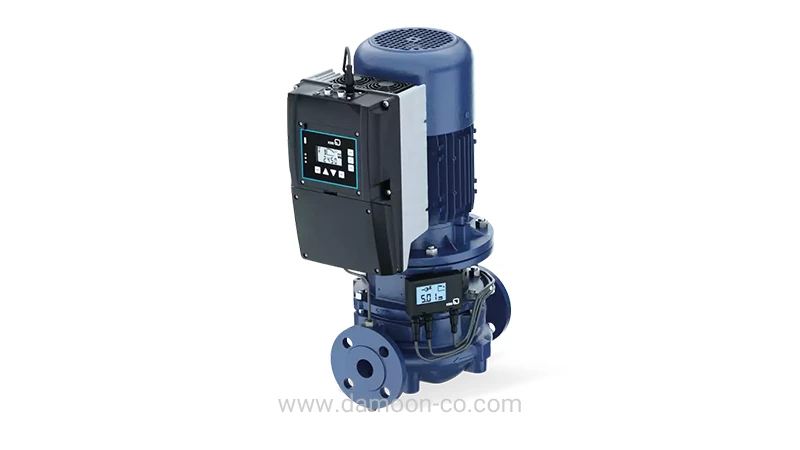

پمپ خطی دور متغیر

در مدل‌های دور متغیر، سرعت الکتروموتور متناسب با نیاز سیستم تغییر می‌کند.

این ویژگی به‌خصوص در سیستم‌های HVAC که مقدار مصرف در طول شبانه‌روز تغییر می‌کند اهمیت دارد. در چنین سیستم‌هایی کاهش دور پمپ در زمان کاهش مصرف می‌تواند مصرف انرژی را کاهش دهد.

برندهایی مانند گراندفوس و ویلو مدل‌های پیشرفته‌ای از پمپ‌های خطی دارای کنترل دور یکپارچه تولید می‌کنند.

تفاوت پمپ خطی و سیرکولاتور

پمپ خطی و پمپ سیرکولاتور کاربردهای مشترک زیادی دارند اما دقیقاً یک محصول نیستند.

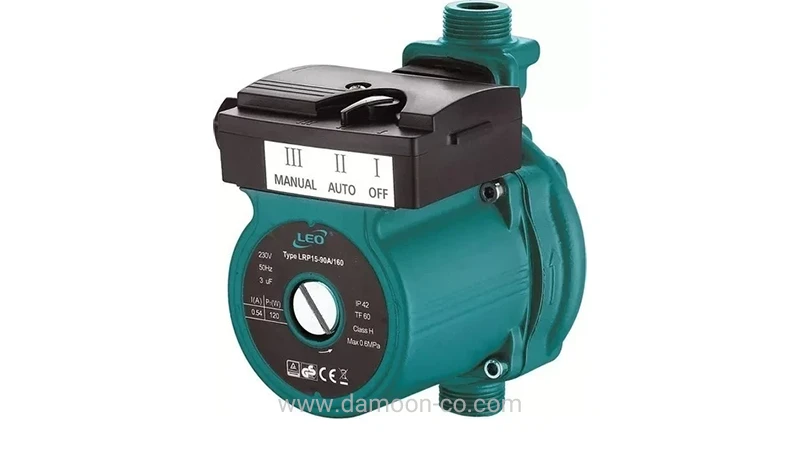

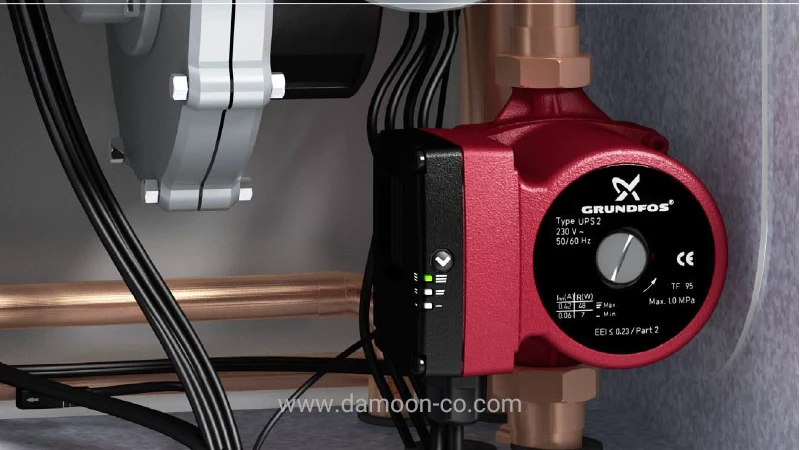

پمپ‌های سیرکولاتور کوچک معمولاً در سیستم‌های ساختمانی و ظرفیت‌های پایین‌تر استفاده می‌شوند و بسیاری از آنها دارای موتور روتورتر هستند.

در مقابل، الکتروپمپ‌های خطی صنعتی معمولاً دارای الکتروموتور خشک و مکانیکال سیل هستند و می‌توانند دبی و هد بیشتری تأمین کنند.

بنابراین برای ساختمان‌های بزرگ، موتورخانه‌های تجاری و سیستم‌های صنعتی معمولاً استفاده از پمپ خطی بزرگ‌تر رایج‌تر است.

تفاوت پمپ خطی و سانتریفیوژ

هر دو پمپ بر اساس نیروی گریز از مرکز کار می‌کنند؛ بنابراین پمپ خطی نیز در خانواده پمپ‌های سانتریفیوژ قرار دارد.

تفاوت اصلی آنها در نحوه قرارگیری ورودی و خروجی است.

الکتروپمپ خطی:
مکش و دهش در یک راستا و مناسب برای نصب مستقیم روی خط لوله

الکتروپمپ سانتریفیوژ End Suction:
مکش از جلوی پمپ و دهش معمولاً با زاویه 90 درجه نسبت به مکش

پمپ‌های خطی برای موتورخانه‌هایی که فضای نصب محدود دارند گزینه بسیار مناسبی هستند، در حالی که پمپ‌های سانتریفیوژ معمولی معمولاً تنوع بیشتری برای دبی‌های بسیار بالا دارند.

برندهای الکتروپمپ خطی

تعداد زیادی از تولیدکنندگان معتبر پمپ، الکتروپمپ خطی تولید می‌کنند.

از برندهای مطرح این گروه می‌توان به موارد زیر اشاره کرد:

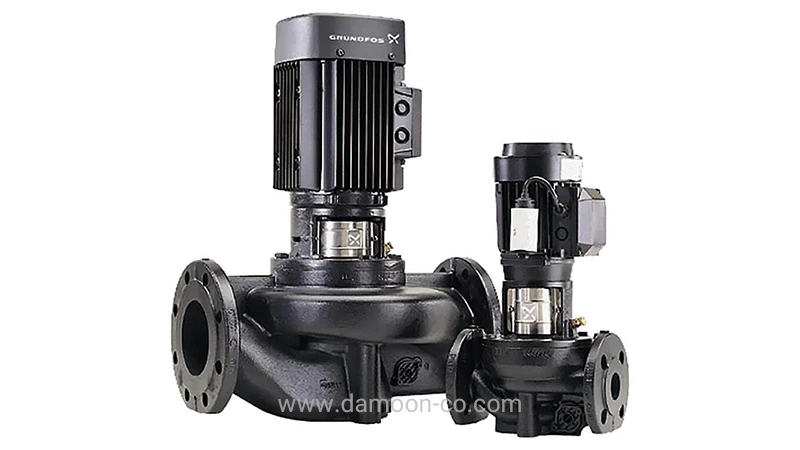

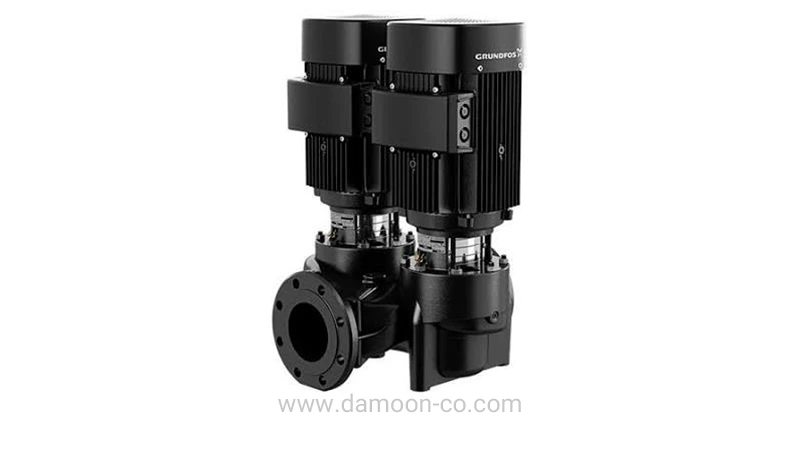

• Grundfos: سری TP و TPE
• Wilo: سری VeroLine

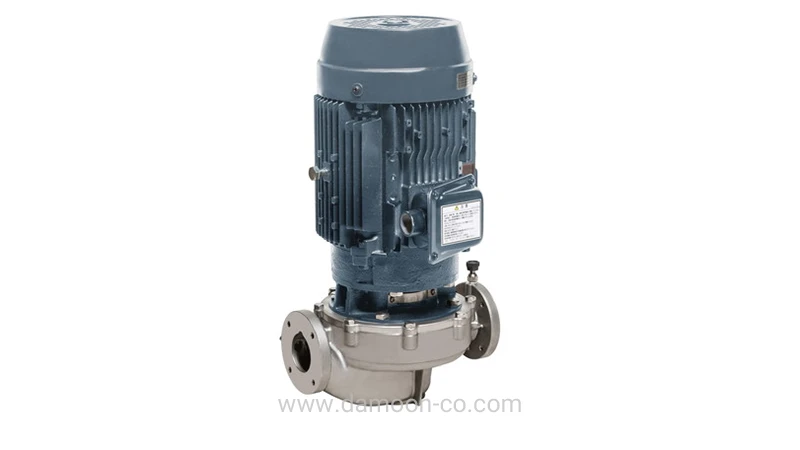

• Ebara: انواع پمپ In-Line تأسیساتی

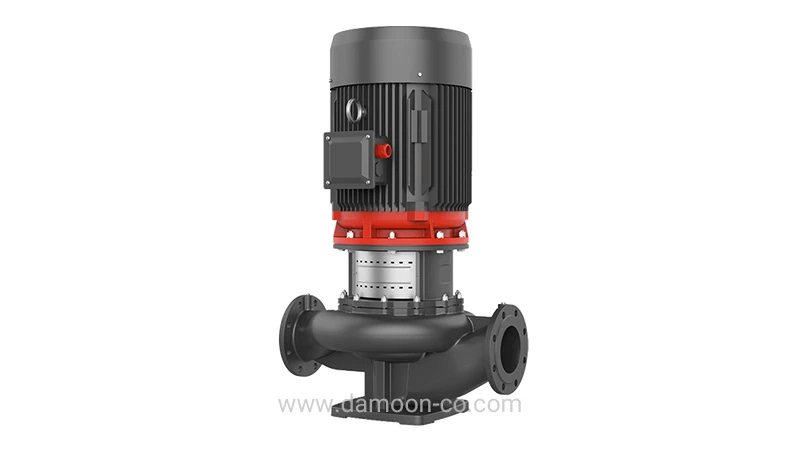

• LEO: سری LPP

گراندفوس و ویلو از برندهای مطرح رده‌بالا در پمپ‌های خطی و سیستم‌های HVAC هستند و مدل‌های دورمتغیر پیشرفته‌ای نیز تولید می‌کنند. ابارا نیز پمپ‌های خطی باکیفیتی برای کاربردهای تأسیساتی و صنعتی دارد. لئو گزینه‌های اقتصادی‌تری برای پروژه‌هایی با بودجه محدودتر ارائه می‌کند.

انتخاب برند باید علاوه بر قیمت بر اساس دبی، هد، دمای سیال، شرایط کارکرد و دسترسی به قطعات و خدمات انجام شود.

انتخاب الکتروپمپ خطی

برای انتخاب پمپ خطی ابتدا باید دبی و هد مورد نیاز سیستم مشخص شود.

در سیستم‌های سیرکولاسیون، هد پمپ عمدتاً برای جبران افت فشار لوله‌ها، شیرآلات، مبدل‌ها و سایر تجهیزات مدار در نظر گرفته می‌شود.

مهم‌ترین پارامترهای انتخاب عبارتند از:

• دبی
• هد
• سایز ورودی و خروجی
• دمای سیال
• فشار کاری
• نوع سیال
• دور موتور
• توان الکتروموتور
• جنس پروانه و بدنه
• راندمان پمپ
• نوع مکانیکال سیل
• شرایط کارکرد
• نیاز به کنترل دور

انتخاب پمپ با هد بیش از نیاز سیستم می‌تواند باعث افزایش دبی، مصرف انرژی و کارکرد پمپ خارج از محدوده مناسب شود؛ بنابراین مدل نهایی باید با استفاده از منحنی عملکرد انتخاب شود.

برای انتخاب و معادل‌سازی انواع الکتروپمپ خطی می‌توانید با کارشناسان هایپرصنعت دامون در ارتباط باشید.

قیمت الکتروپمپ خطی

قیمت الکتروپمپ خطی به برند، دبی، هد، سایز فلنج، توان موتور، جنس قطعات و نوع سیستم کنترل بستگی دارد.

مدل‌های دورمتغیر و هوشمند معمولاً قیمت اولیه بیشتری نسبت به مدل‌های دور ثابت دارند. همچنین برندهای اروپایی مانند گراندفوس، ویلو و ابارا در رده قیمتی بالاتری نسبت به برندهای اقتصادی آسیایی قرار می‌گیرند.

برای استعلام قیمت روز انواع الکتروپمپ خطی می‌توانید با کارشناسان دامون تماس بگیرید.

خرید الکتروپمپ خطی

اگر پمپ برای سیرکولاسیون آب در موتورخانه، چیلر، برج خنک‌کننده یا سیستم HVAC مورد نیاز باشد، پمپ خطی یکی از اصلی‌ترین گزینه‌هایی است که باید بررسی شود.

فضای نصب کم و قرار گرفتن ورودی و خروجی در یک راستا از مهم‌ترین مزیت‌های این پمپ‌ها هستند.

برای خرید صحیح باید دبی، هد، سایز لوله، دمای سیال، فشار کاری و نوع کارکرد سیستم مشخص شود و سپس مدل مناسب از روی منحنی عملکرد انتخاب گردد.

هایپرصنعت دامون انواع الکتروپمپ خطی را با مشاوره تخصصی انتخاب محصول، معادل‌سازی و استعلام قیمت ارائه می‌کند.

جمع‌بندی

الکتروپمپ خطی نوعی پمپ سانتریفیوژ است که مکش و دهش آن در یک راستا قرار دارند و به همین دلیل فضای کمی برای نصب نیاز دارد.

این پمپ‌ها بیشتر برای سیرکولاسیون آب گرم و سرد، موتورخانه، چیلر، برج خنک‌کننده و سیستم‌های HVAC مورد استفاده قرار می‌گیرند.

امکان نصب مستقیم روی مسیر لوله، ابعاد جمع‌وجور، تولید در مدل‌های دور ثابت و دور متغیر و تنوع بالا در ظرفیت باعث شده پمپ خطی یکی از محصولات مهم در تأسیسات ساختمانی و صنعتی باشد.

گراندفوس، ویلو، ابارا و لئو از برندهای مطرح تولیدکننده این گروه هستند و برای انتخاب مدل مناسب باید دبی، هد، دمای سیال، فشار کاری و شرایط سیستم به‌صورت هم‌زمان بررسی شوند.
