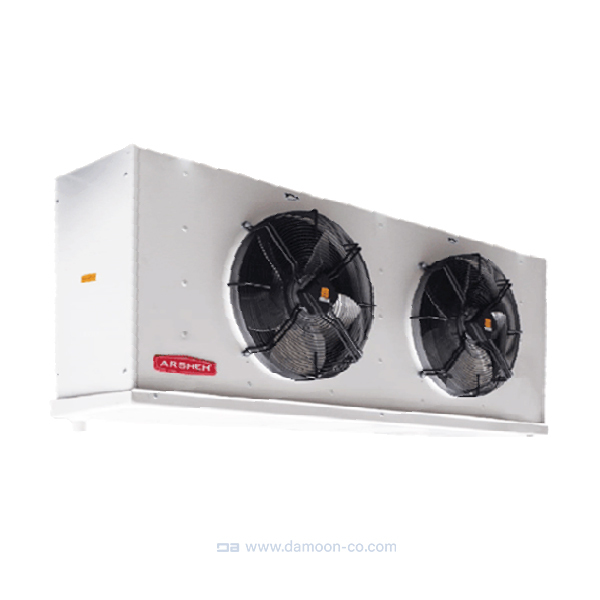

اواپراتور آرتک
اواپراتور آرتک از زیرمجموعههای شرکت آرشه محسوب میشود که با 35 سال سابقه در حوزه تجارت و واردات تجهیزات برودتی و تولید اواپراتور، کندانسور، کویل حرارتی و برودتی، از شرکتهای با تجربه در این زمینه به حساب میآید.
ویژگی اواپراتورهای آرتک
کویل اواپراتور آرتک
در اواپراتور آرتک از توربوکویلهای شیار از داخل (inner grooved) استفاده میشود که با توجه به شیارهای داخلی آن، بازدهی بالاتری دارند و تبادل حرارت در آنها بهتر صورت میگیرد.
برای تولید فینهای آلومینیومی از تکنولوژیهای مدرن استفاده شده است به نحوی که این فینها دارای شیارهای توربولانس و موجهای سینوسی هستند که بازدهی بیشتری را به همراه کاهش زمان دیفراست به همراه دارند.
فینها باعث ایجاد جریان اغتشاشی شده و در نتیجه ضریب انتقال حرارت افزایش پیدا میکند. در نتیجه این موضوع، کارایی کویل بیشتر میشود. همچنین استفاده از آرایش مثلثی لولهها در کویل، سبب آن میشود که هوا با تمام سطح لوله در تماس باشد.
پس از شستشو و چربی زدایی آن، در فشار 400 psi کویلها مورد بررسی و تست قرار میگیرند تا محصولی بدون ایراد در اختیار مشتری قرار گیرد. سپس بعد از تخلیه، لولهها مجددا با فشار 150 psi پر میشوند.
فنها

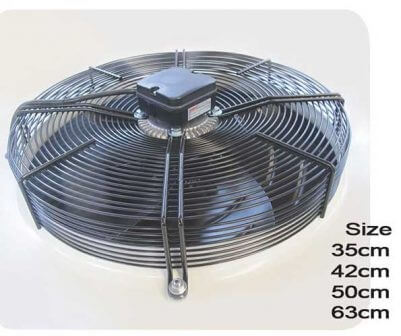

در اواپراتور آرتک از فنهای روتور خارجی در سایزهای 35، 42، 50 و 63 سانتیمتر با سرعتهایی در حدود 1350 و 1320 دور در دقیقه استفاده میشود. این فنها دارای کلاس حفاظتی IP54 هستند و کلاس حرارتی آنها مطابق با استاندارد CE اروپا است.
در ساخت پروانه فنها از آلومینیوم سبک استفاده میشود که در عین حال مقاومت مناسبی دارد. زاویه این پروانهها به نحوی است که حجم جابهجایی هوا به حداکثر برسد و در نتیجه انرژی مصرفی و صدای تولید شده به کمترین سطح خود خواهد رسید.
در این فنها از سیستم حفاظتی در برابر بار اضافی استفاده میشود و توری محافظ نیز مطابق با استانداردهای جهانی بر روی فنها قرار میگیرد.
کاور و شاسی
در دستگاههای آرتک از کاورهایی با جنس ورق فولادی با روکش رنگ پودری الکترو استاتیک استفاده میشود. این کاور در مقابل آسیبهای ناشی از عوامل جوی و خوردگی مقاوم است. ضخامت ورقهای کاور متناسب با ابعاد دستگاه انتخابی میشود تا دستگاه لرزش کمی داشته باشد.
المنت
المنتهای آرتک از جنس استنلس استیل ساخته میشوند که در برابر خوردگی و آب مقاومت دارند که از جمله ویژگیهای خاص اواپراتورهای آرتک به حساب میآید. جعبه برق با کلاس حفاظتی IP64 جهت نصب سیم برق فنها و المنتها بر روی دستگاههای آرتک تعبیه شده است.
روش انتخاب اواپراتور
برای انتخاب اواپراتور از فرمول زیر استفاده میکنیم:
که در این فرمول منظور از ظرفیت نامی اواپراتور، ظرفیت مورد نیاز و ضریب تصحیح مبرد است. با به دست آوردن میتوان به جدول ظرفیت اواپراتورها مراجعه کرد و با انتخاب فاصله فین مناسب، اواپراتور مورد نظر را تعیین کرد.
مشخصات فنی اواپراتور آرتک
سری EC
فاصله فین 6.5 میلی متر |
||||||||||||||
P526 | M526 | L526 | K526 | G426 | F426 | E426 | F416 | D316 | C316 | مدل | ||||
19.9 | 17 | 15 | 13.2 | 8.8 | 7.3 | 6 | 4 | 3.2 | 2.2 | KW | TR=0°
DT=8K |
ظرفیت نامی | ||
28 | 25 | 20.5 | 16.4 | 11.5 | 9.6 | 7.9 | 5.5 | 4.5 | 3.1 | KW | TR=10°
DT=10K |
ظرفیت کاربردی | ||
14.7 | 12.5 | 11 | 9 | 6.2 | 5.1 | 4.5 | 3 | 2.4 | 1.65 | KW | TR=-18°
DT=7K |
ظرفیت کاربردی | ||
76.4 | 57.3 | 47.7 | 38.2 | 28.0 | 22.5 | 16.9 | 11.2 | 10.6 | 8.5 | m2 | سطح تبادل حرارت | |||
11450 | 12320 | 12700 | 13100 | 5950 | 6190 | 6410 | 3090 | 2130 | 2150 | m3/h | دبی جریان هوا | |||
22 | 22 | 23 | 24 | 15 | 15 | 16 | 15 | 12 | 12 | m | طول پرتاب | |||
22.1 | 16.5 | 13.8 | 11.0 | 8.2 | 6.6 | 4.9 | 3.5 | 3.3 | 2.7 | lit | حجم گازگیری | |||
2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | تعداد فن | مشخصات فن | |||
50 | 50 | 50 | 50 | 42 | 42 | 42 | 42 | 35 | 35 | cm | قطر | |||
2.2 | 2.2 | 2.2 | 2.2 | 1.08 | 1.08 | 1.08 | 0.54 | 0.6 | 0.6 | A | جریان | |||
1110 | 1110 | 1110 | 1110 | 430 | 430 | 430 | 215 | 135 | 135 | W | توان | |||
1320 | 1320 | 1320 | 1320 | 1350 | 1350 | 1350 | 1350 | 1380 | 1380 | rpm | سرعت | |||
400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 220 | 220 | V | ولتاژ | دیفراست الکتریکی | ||
12.8 | 11.5 | 9.6 | 8 | 8 | 8 | 5.5 | 4.8 | 7.05 | 5.25 | A | جریان | |||
9.6 | 8 | 8 | 6.4 | 5.2 | 5.2 | 3.9 | 2.96 | 2.64 | 1.98 | KW | توان | |||
5/8 | 5/8 | 5/8 | 5/8 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | inch | ورودی | اتصالات | ||
1 5/8 | 1 5/8 | 1 3/8 | 1 3/8 | 1 1/8 | 1 1/8 | 1 1/8 | 3/4 | 5/8 | 5/8 | inch | خروجی | |||
130 | 115 | 107 | 100 | 68 | 58 | 54 | 37 | 35 | 33 | kg | وزن | |||
ابعاد اواپراتور آرتک
EC-P526 | EC-M526 | EC-L526 | EC-K526 | EC-G426 | EC-F426 | EC-E426 | EC-F416 | EC-D316 | EC-C316 | مدل |
1785 | 1785 | 1785 | 1785 | 1465 | 1465 | 1465 | 915 | 825 | 825 | A |
760 | 760 | 660 | 660 | 640 | 570 | 570 | 470 | 580 | 580 | B |
1428 | 1428 | 1428 | 1428 | 1128 | 1128 | 1128 | 578 | 528 | 528 | C |
700 | 700 | 700 | 700 | 550 | 550 | 550 | – | – | – | C1 |
728 | 728 | 728 | 78 | 578 | 578 | 578 | – | – | – | C2 |
– | – | – | – | – | – | – | – | – | – | C3 |
– | – | – | – | – | – | – | – | – | – | C4 |
– | – | – | – | – | – | – | – | – | – | C5 |
1765 | 1765 | 1765 | 1765 | 1445 | 1445 | 1445 | 895 | 80 | 805 | E |
680 | 680 | 590 | 590 | 540 | 470 | 470 | 470 | 490 | 490 | F |
640 | 640 | 550 | 550 | 496 | 426 | 426 | 426 | 446 | 446 | L |
770 | 770 | 770 | 770 | 595 | 595 | 595 | 595 | 515 | 515 | H |
631 | 631 | 631 | 631 | 451 | 470 | 423 | 418 | 374 | 374 | P |
90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 80 | 80 | R |
540 | 540 | 445 | 445 | 442 | 372 | 372 | 372 | 392 | 392 | S |
مشخصات فنی اواپراتور آرتک
سری EC
فاصله فین 6.5 میلی متر |
||||||||||
T636 | T626 | P556 | M556 | P546 | M546 | P536 | M536 | مدل | ||
52.3 | 34.9 | 48.3 | 47.2 | 41 | 35.5 | 30.3 | 26 | KW | TR=8°
DT=8K |
ظرفیت نامی |
80.5 | 53 | 72.5 | 66.8 | 60.5 | 53.4 | 44.1 | 35 | KW | TR=10°
DT=10K |
ظرفیت کاربردی |
39.5 | 23 | 36 | 33.1 | 29.8 | 26.6 | 22.1 | 19.1 | KW | TR=-18°
DT=7K |
ظرفیت کاربردی |
138.0 | 92.0 | 191.0 | 143.2 | 152.8 | 114.6 | 114.6 | 86.0 | m2 | سطح تبادل حرارت | |
39600 | 26400 | 28630 | 30800 | 22900 | 24640 | 17180 | 18480 | m3/h | دبی جریان هوا | |
35 | 34 | 27 | 28 | 26 | 26 | 24 | 24 | m | طول پرتاب | |
39.1 | 26.3 | 53.7 | 40.3 | 43.1 | 32.3 | 32.6 | 24.4 | lit | حجم گازگیری | |
3 | 2 | 5 | 5 | 4 | 4 | 3 | 3 | تعداد فن | مشخصات فن | |
63 | 63 | 50 | 50 | 50 | 50 | 50 | 50 | cm | قطر | |
9 | 6 | 5.5 | 5.5 | 4.4 | 4.4 | 3.3 | 3.3 | A | جریان | |
5100 | 3400 | 2775 | 2775 | 2220 | 2220 | 1665 | 1665 | W | توان | |
1350 | 1350 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 | rpm | سرعت | |
400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | V | ولتاژ | دیفراست الکتریکی |
27.64 | 19.07 | 32.56 | 27.13 | 26.4 | 18.65 | 19.36 | 16.6 | A | جریان | |
18.85 | 13 | 22.2 | 18.5 | 18 | 15 | 13.2 | 11 | KW | توان | |
7/8 | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 | 5/8 | inch | ورودی | اتصالات |
2 5/8 | 2 1/8 | 2 1/8 | 2 1/8 | 12 | 2 1/8 | 2 1/8 | 1 5/8 | inch | خروجی | |
260 | 190 | 288 | 255 | 235 | 210 | 182 | 160 | kg | وزن |
ابعاد اواپراتور آرتک
EC-T636 | EC-T626 | EC-P556 | EC-M556 | EC-P546 | EC-M546 | EC-P536 | EC-M635 | مدل |
3130 | 2230 | 3885 | 3885 | 3158 | 3185 | 2485 | 2485 | A |
800 | 800 | 760 | 760 | 760 | 760 | 760 | 760 | B |
2729 | 1829 | 3528 | 3528 | 2828 | 2828 | 2128 | 2128 | C |
900 | 900 | 700 | 700 | 700 | 700 | 700 | 700 | C1 |
900 | 929 | 700 | 700 | 700 | 700 | 700 | 700 | C2 |
929 | – | 700 | 700 | 700 | 700 | 728 | 728 | C3 |
– | – | 700 | 700 | 728 | 728 | – | – | C4 |
– | – | 728 | 728 | – | – | – | – | C5 |
3110 | 2210 | 3865 | 3865 | 3165 | 3165 | 2465 | 2465 | E |
680 | 680 | 680 | 680 | 680 | 680 | 680 | 680 | F |
640 | 640 | 640 | 640 | 640 | 640 | 640 | 640 | L |
940 | 940 | 777 | 777 | 777 | 777 | 770 | 770 | H |
787 | 787 | 625 | 625 | 625 | 625 | 625 | 631 | P |
90 | 90 | 80 | 80 | 80 | 80 | 80 | 80 | R |
540 | 540 | 540 | 540 | 540 | 504 | 540 | 540 | S |
