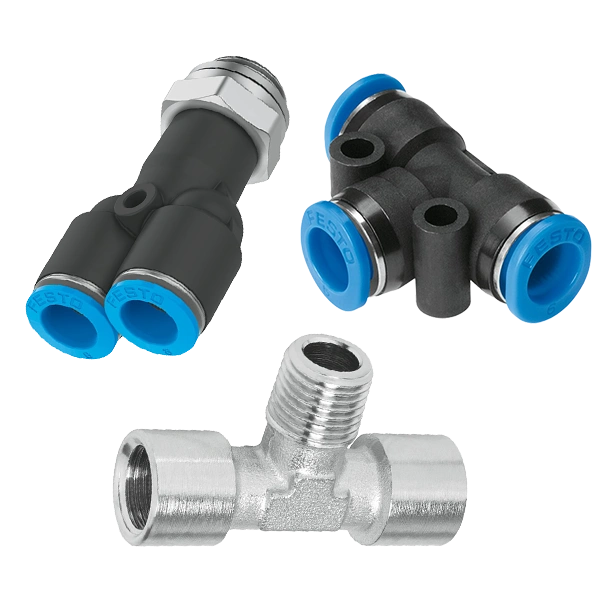

اتصال سه راهی پنوماتیک

اگر به مهپاش در کافه‌ها یا میوه‌فروشی‌ها دقت کرده باشید یا قطعات کولر آبی را تعویض کرده باشید احتمالا در زندگی روزمره هم به رابط سه راهی پنوماتیک برخورده‌اید. اما این قطعه در صنعت یکی از پرکاربردترین قطعات سیستم پنوماتیک است که تقریبا در تمام خطوط تولید به وفور استفاده می‌شود.

این قطعه در درجه اول یک رابط برای انتقال جریان هوای فشرده است و با توجه به فضای خط تولید و کاربردی که از آن انتظار می‌رود می‌تواند جریان هوای فشرده را در جهات مختلف هدایت کند. این رابط یا یک مسیر را به دو مسیر تقسیم می‌کند یا دو مسیر را به یک مسیر متصل می‌کند. در ادامه به معرفی انواع سه راهی پنوماتیک میپردازیم.

رابط سه راهی T شکل پنوماتیک

این نوع از اتصالات پنوماتیک که پرکاربردترین سه راهی محسوب می‌شود جریان هوای فشرده را با زاویه 90 درجه هدایت می‌کند. با توجه به طراحی سیستم ممکن است ورودی هوا با استفاده از این رابط به صورت عمود به دو عملگر مثل سیلندر پنوماتیک منتقل شود یا دو جریان هوای ورودی که در یک راستا قرار دارند به یک جریان عمود بر آن مسیر تغییر کند.

رابط تی شکل هم انواع مختلفی دارد و انتخاب آن با توجه به کاربرد متفاوت است.

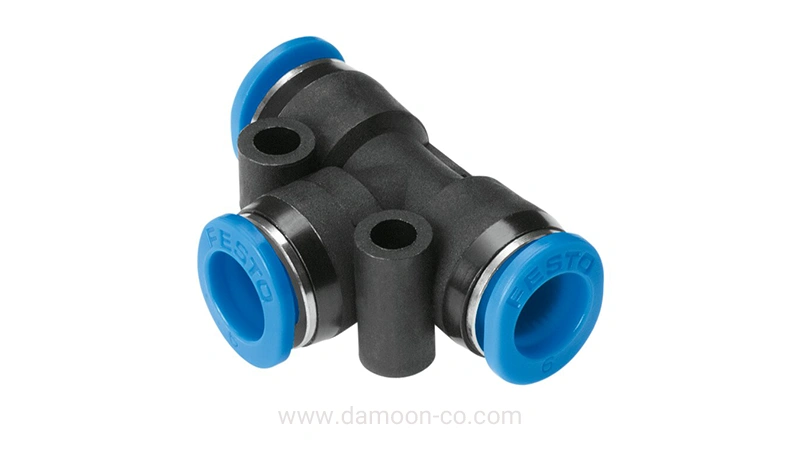

رابط سه راهی T شکل پنوماتیک سه سر شیلنگ خور

این نوع رابط روی خط جریان هوای فشرده که با شیلنگ منتقل می‌شود قابل استفاده است. معمولا ورودی از کمپرسور باد و واحد مراقبت می‌آید و خروجی‌ها به سمت عملگرها می‌رود.

اتصال سه راهی T شکل رزوه‌دار (نری و مادگی)

در این مدل یک یا چند طرف به‌جای اتصال مستقیم شیلنگ، دارای رزوه است.  بنابراین می‌توان آن را به یک قطعه رزوه‌دار مانند شیر برقی پنوماتیک، منیفولد یا تجهیزات دیگر متصل کرد و از طرف دیگر شیلنگ پنوماتیک را متصل نمود.

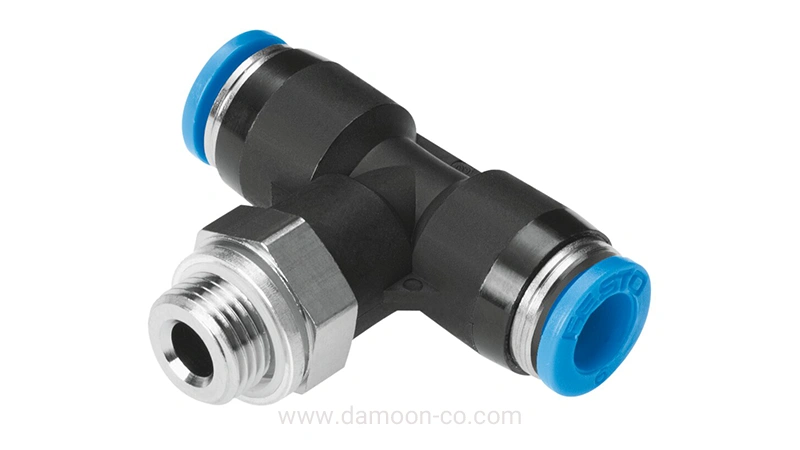

اتصال سه راهی T شکل وسط رزوه

نوع رزوه با توجه به اتصالی که قصد استفاده از آن را داریم می‌تواند نری یا مادگی باشد. همچنین این نوع رابط می‌تواند وسط رزوه باشد یا ورودی رزوه‌دار در یک از شاخه‌ها باشد.

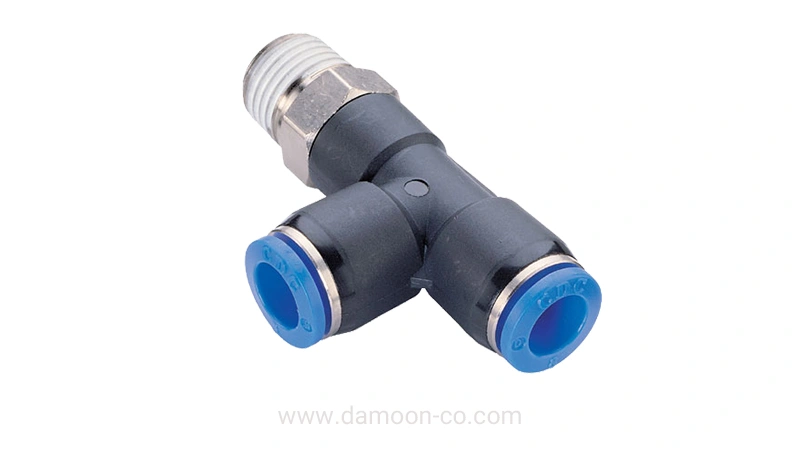

اتصال سه راهی T شکل یک سر رزوه

اتصال سه راهی T شکل  مهره ای فلزی

اتصالات پنوماتیک مهره‌ای فلزی برای اتصال شیلنگ‌های پنوماتیک به تجهیزات یا به یکدیگر استفاده می‌شوند. تفاوت اصلی آن‌ها با اتصالات فشاری این است که شیلنگ داخل اتصال قرار گرفته و با مهره فلزی محکم می‌شود؛ بنابراین اتصال مکانیکی محکم‌تری ایجاد می‌کنند و در کاربردهایی که مقاومت مکانیکی، لرزش یا شرایط کاری سخت‌تر وجود دارد، مورد استفاده قرار می‌گیرند.

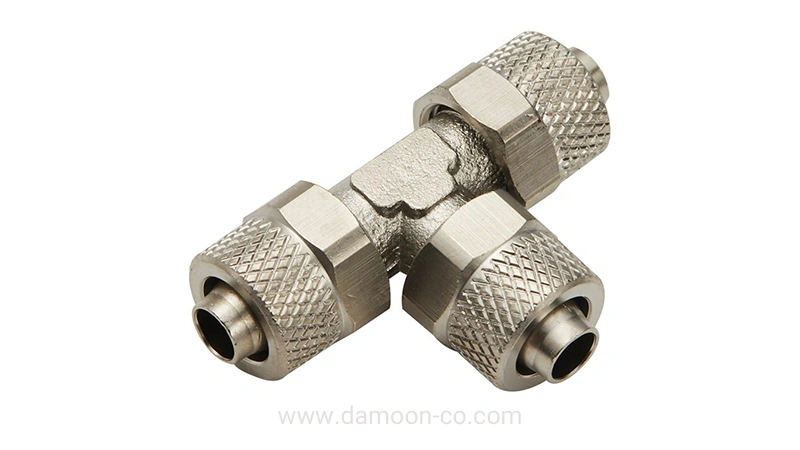

اتصال سه راهی T شکل  مهره ای فلزی

رابط سه راهی Y  شکل پنوماتیک

هرچند کاربرد این اتصال مانند T  شکل است اما در مواقعی که با توجه به فضا استفاده از این هندسه ساده‌تر است استفاده می‌شود. همچنین با توجه به اینکه در این مدل تقسیم هوای فشرده در یک راستا انجام می شود جریان هوا یکنواخت‌تر است.

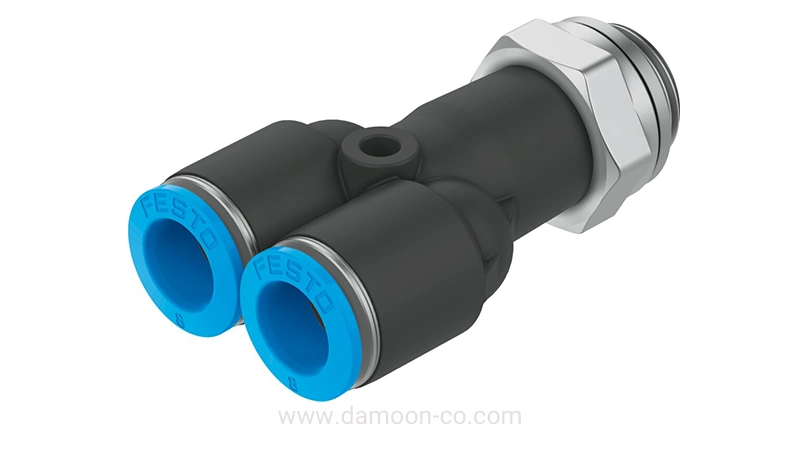

رابط سه راهی Y  شکل پنوماتیک

این مدل هم مانند مدل قبلی انواع مختلفی دارد و می‌تواند سه سر شیلنگ خور یا رزوه‌ای باشد.

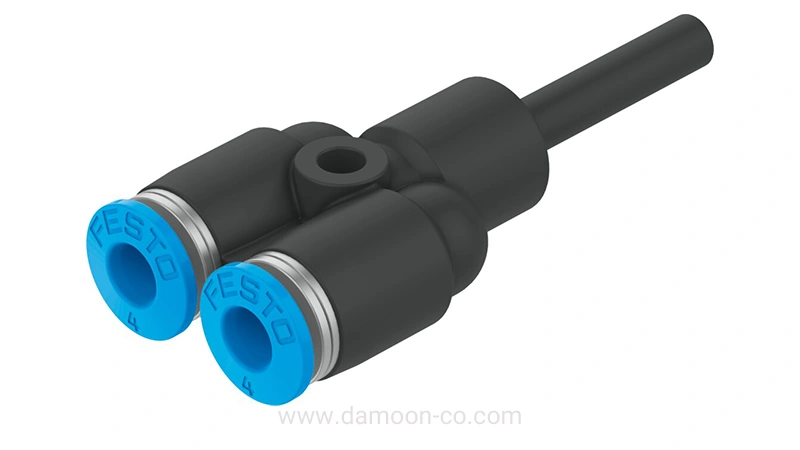

رابط سه راهی Y  شکل دو سر فیتینگ

این مدل به صورت پیش فرض به یک شیلنگ با سایز انتخابی متصل است که یک سر آن ثابت است و سر دیگر می‌تواند به فیتینگ‌های دیگر متصل شود.

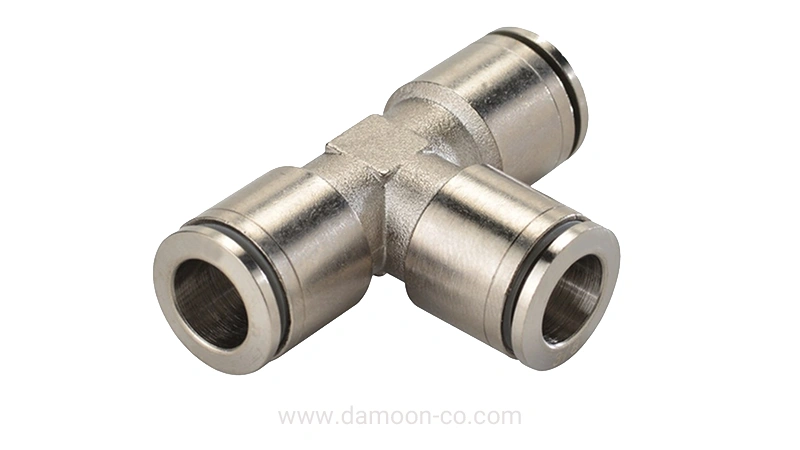

رابط سه راهی فلزی پنوماتیک

این نوع اتصال که معمولا از جنس فولاد ضد زنگ است برای محیط‌های خورنده یا وقتی فشار هوای فشرده بسیار بالاست کاربرد دارد.

سه راهی متغیر پنوماتیک

این نوع سه راهی که گاهی به آن کاهنده هم می‌گویند در شرایطی استفاده می‌شود که سایز شیلنگ ورودی و خروجی متفاوت است. در واقع رابط سه راهی متغیر علاوه بر اتصال نقش رابطی برای تغییر سایز شیلنگ را هم برعهده دارد.

برندهای سه راهی پنوماتیک

با توجه به کاربرد گسترده سه راهی پنوماتیک تقریبا تمام برندهای جهانی و ایرانی انواع این تجهیز را تولید می‌کنند. اتصالات پنوماتیک فستو تنوع زیادی دارد و مدل‌های مختلف سه راهی را عرضه می‌کند.

 فستو علاوه بر Tو Y مدل دو سر فیتینگ را در سری QS با نام Push-in Y-connector ( مانند QSY-4H ) عرضه می‌کند. این در حالی است که در اتصالات CDC که تولید کننده تخصصی اتصالات است این محصول با نام PLUG-IN عرضه می‌شود.

از دیگر ویژگی‌های برند CDC تولید سه راهی با رزوه مادگی است؛ این در حالی است که اتصالات سه راهی فشاری فستو چنین محصولی ندارد.

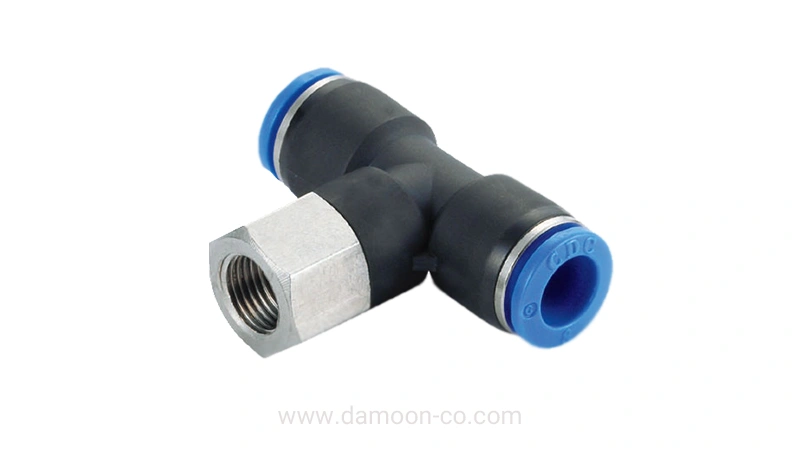

سه راهی با رزوه مادگی برند cdc

SMC و متال ورک از دیگر برندهای معتبر تولید کننده سه راهی پنوماتیک هستند. در کنار اینها انواع برندهای چینی مثل LMC رابط سه راهی را با قیمت اقتصادی عرضه می کنند.

انتخاب سه‌راهی پنوماتیک

برای انتخاب سه‌راهی پنوماتیک باید به نوع اتصال، سایز شیلنگ، نوع و سایز رزوه، فشار کاری، جنس بدنه و فضای نصب توجه کرد. مدل‌های T و Y، شیلنگ‌خور، رزوه‌ای و مهره‌ای هرکدام برای شرایط متفاوتی مناسب هستند.

همچنین کارشناسان فروش هایپرصنعت دامون می‌توانند بر اساس مشخصات مدار پنوماتیک شما را در انتخاب مدل مناسب سه راهی پنوماتیک، راهنمایی کنند.

قیمت سه‌راهی پنوماتیک

قیمت سه‌راهی پنوماتیک به عواملی مانند برند، جنس بدنه، سایز اتصال، نوع رزوه، ساختار فیتینگ و شرایط کاری بستگی دارد. سه‌راهی‌های استاندارد معمولاً برای کاربردهای عمومی استفاده می‌شوند، در حالی که مدل‌های فلزی، استنلس استیل یا نمونه‌های دارای ساختار و اتصالات خاص، با توجه به جنس و مشخصات فنی می‌توانند قیمت بالاتری داشته باشند.

خرید سه‌راهی پنوماتیک

هایپرصنعت دامون انواع سه‌راهی پنوماتیک را از برندهای معتبر با ضمانت اصالت کالا تأمین می‌کند.

جمع‌بندی

سه‌راهی پنوماتیک یکی از اتصالات پرکاربرد برای ایجاد انشعاب یا ترکیب مسیرهای هوای فشرده است و در مدل‌های مختلف T و Y، شیلنگ‌خور، رزوه‌ای و فلزی عرضه می‌شود. انتخاب صحیح این اتصال بر اساس سایز، نوع اتصال، جنس و شرایط کاری، باعث ایجاد یک اتصال مطمئن و متناسب با مدار پنوماتیک می‌شود. هایپرصنعت دامون با تأمین انواع سه‌راهی پنوماتیک از برندهای معتبر، امکان خرید این تجهیزات را برای کاربردهای مختلف صنعتی فراهم کرده است.
