| حداکثر فشار کاری(بار) | 10 |
|---|---|
| رزوه فیتینگ: | G1/8 و M5 |
| رزوه شفت | M3 تا M10 |
|---|---|
| بازه دمایی کارکرد (سانتی گراد) | -10 تا +80 |
سیلندر کلمپ دار به طور کلی برای تثبیت قطعهکار برای عملیاتی مثل جوشکاری استفاده میشود. در جک کلمپ دار خطی-چرخشی فستو، حرکت خطی و حرکت چرخشی با یکدیگر ترکیب میشوند که این ویژگی باعث میشود ابزارها حتی در خارج از محدوده کلمپ نیز بهراحتی وارد یا خارج شوند.
همچنین برای این محصول چنگکهای کلمپ متنوعی ارائه میشود که میتواند انواع قطعهکار، از چوب و ورق فلزی گرفته تا بردهای الکتریکی را بهطور مطمئن مهار کند. از آنجاییکه یکی از مهمترین کاربردهای این سیلندر در عملیات جوشکاری است، این محصول با محافظت در برابر پاششهای جوشکاری نیز عرضه میشود. البته این ویژگی برای قطرهای 25 تا 63 میلیمتر ارائه میشود و برای قطرهای کوچکتر موجود نیست.

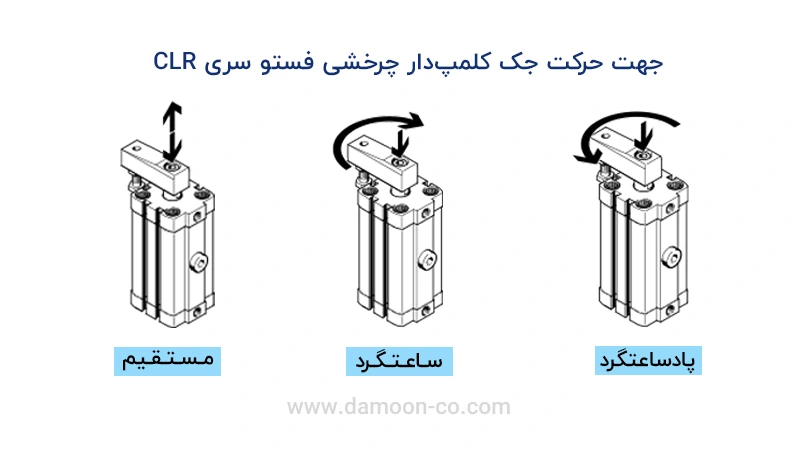

جهت چرخش کلمپ این سیلندر هم قابل تنظیم است؛ بنابراین میتوان CLR را متناسب با شرایط هر کاربرد تنظیم کرد. در نام محصولات این سری جک خطی با علامت G، ساعتگرد با علامت R و پادساعتگرد با L مشخص میشود.
جهت حرکت جک کلمپدار چرخشی فستو سری CLR
این سری از جک پنوماتیک فستو عملیات چرخش و کلمپکردن را در یک مرحله کاری انجام میدهد. همچنین واحد خطی و واحد چرخشی در یک بدنه با یکدیگر ترکیب شدهاند. در این سری برای محافظت از سطوح حساس، یک درپوش لاستیکی قابلنصب روی انگشتی(چنکگ) کلمپ نیز بهعنوان وسیله جانبی عرضه میشود. مزایای سیلندر کلمپ دار چرخشی فستو به طور خلاصه در ادامه آمده است:

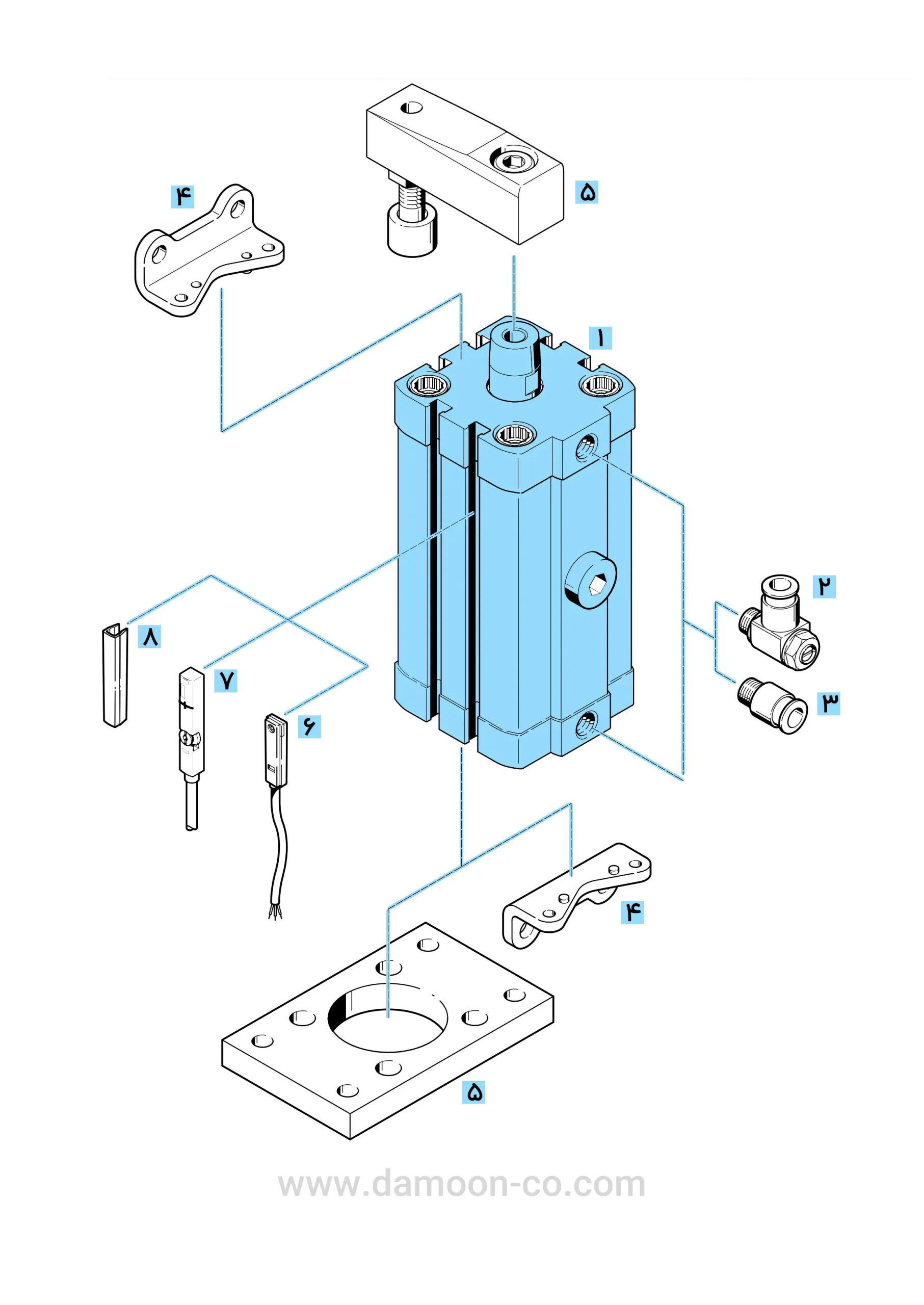

در تصویر زیر لوازم جانبی مختلفی که همراه این جک به کار میروند مشخص شده است:
لوازم جانبی سیلندر کلمپ دار چرخشی CLR
| ردیف | نام قطعه | توضیحات |
| ۱ | کلمپ خطی–چرخشی CLR | عملگر پنوماتیکی |
| ۲ | شیر کنترل جریان یکطرفه GRLA | برای تنظیم سرعت حرکت |
| ۳ | اتصال فشاری QS | اتصال سریع شیلنگ پنوماتیک |
| ۴ | پایه نصب HNA | برای نصب روی درپوش جلویی یا درپوش انتهایی سیلندر |
| ۵ | فلنج نصب FNC | برای نصب روی درپوش انتهایی سیلندر |
| ۶ | سنسور مجاورتی SME | قابل نصب در شیار پروفیل بدنه سیلندر |
| ۷ | سنسور مجاورتی SMT | قابل نصب در شیار پروفیل بدنه سیلندر |
| ۸ | پوشش شیار ABP-5-S | برای محافظت از کابلها و شیارهای سنسور در برابر آلودگی |
| ۹ | انگشتی کلمپ CLR-…-FS | شامل انگشتی کلمپ، پیچ نگهدارنده، پیچ کلمپ، مهره قفلکن و درپوش محافظ |
با در نظر گرفتن اطلاعات مورد نیاز سیستم و کاتالوگ جک کلمپ دار چرخشی فستو در ابتدای صفحه به راحتی میتوانید محصول مورد نظر خود را انتخاب کنید. همچنین در سایت فستو با وارد کردن اطلاعات محصول مناسب پیشنهاد میشود.
توجه داشته باشید برای انتخاب کلمپ حتما جهت چرخش و قابلیت محافظت در برابر جوشکاری را که در بالای جدول محصولات در کاتالوگ آمده است لحاظ کنید. به عنوان مثال انواع محصولات این سری «با جهت چرخش به راست، همراه با محافظت در برابر گردوغبار و پاشش جوش» در ادامه آمده است. بقیه محصولات را هم میتوانید در کاتالوگ با در نظر گرفتن عنوان جدول مشاهده کنید.
| قطر پیستون (میلیمتر) | کورس کلمپ (میلیمتر) | شماره قطعه | کد مدل |
| ۲۵ | ۱۰ | 535483 | CLR-25-10-R-P-A-K11-R8 |
| ۲۵ | ۲۰ | 535485 | CLR-25-20-R-P-A-K11-R8 |
| ۳۲ | ۱۰ | 535487 | CLR-32-10-R-P-A-B-K11-R8 |
| ۳۲ | ۲۰ | 535490 | CLR-32-20-R-P-A-B-K11-R8 |
| ۴۰ | ۱۰ | 535493 | CLR-40-10-R-P-A-K11-R8 |
| ۴۰ | ۲۰ | 535496 | CLR-40-20-R-P-A-K11-R8 |
| ۵۰ | ۲۰ | 535499 | CLR-50-20-R-P-A-K11-R8 |
| ۵۰ | ۵۰ | 535502 | CLR-50-50-R-P-A-K11-R8 |
| ۶۳ | ۲۰ | 535505 | CLR-63-20-R-P-A-K11-R8 |
| ۶۳ | ۵۰ | 535508 | CLR-63-50-R-P-A-K11-R8 |
در بین جکهای کلمپ دار موجود در بازار ایران، سری CLR فستو جزو با کیفیتترین و گرانترین محصولات است. قیمت دقیق با توجه به قطر و کورس مورد نیاز و نوع چنکگ و همچنین قیمت ارز متغیر است. برای استعلام قیمت به روز میتوانید با کارشناسان دامون تماس بگیرید.
هایپرصنعت دامون با مشاوره تخصص در انتخاب و خرید انواع این جکها همراه شماست. با مهندسان ما در ارتباط باشید.
