| حداکثر فشار کاری(بار) | 10 |
|---|---|
| رزوه فیتینگ: | G3/8 تا G1/2 و M5 |
| رزوه شفت | M4 تا M16*1.5 |
|---|---|
| بازه دمایی کارکرد (سانتی گراد) | -20 تا +80 |

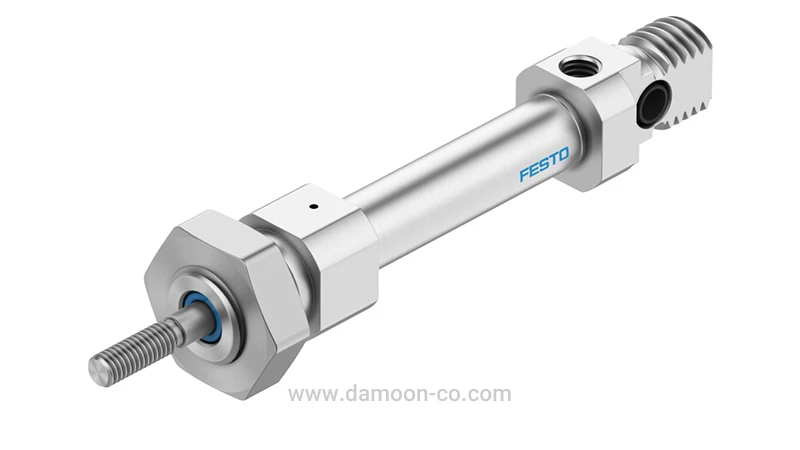

جک ESNU فستو جزو جکهای قلمی یا سیلندر گرد فستو است. این مدل جک یکطرفه در کاربردهای سبک و عمومی کاربرد زیادی دارد. شفت با جنس استیل ضد زنگ، این جک را به انتخابی مناسب برای صنایع غذایی تبدیل میکند.
یاتاقان و درپوشهای انتهایی ESNU از آلیاژ آلومینیوم ساخته شده و در مدلهای با پسوند MA درپوش یاتاقان مجهز به فلنج رزوهدار است و درپوش انتهایی با پورت هوای محوری طراحی میشود.
تنوع بالای قطعات جانبی، امکان نصب این مدل سیلندر را در تقریباً هر محل و هر وضعیت نصب فراهم میکند.
جک قلمی ESNU فستو در 10 قطر استاندارد تولید میشود و امکان انتخاب کورسهای استاندارد 10، 25 و 50 وجود دارد. همچنین بنابر نیاز میتوان کورسهای مختلف در بازه 1 تا 50 میلیمتر را سفارش داد.
باید توجه داشت سفارش کورس دلخواه صرفا برای قطر پیستون 8 تا 25 میلیمتر امکان دارد و برای قطرهای بالا باید از کورسهای استاندارد استفاده کرد.
در این جک، جذب ضربه در انتهای کورس توسط ضربهگیرهای الاستیکی پلیمری انجام میشود. این سیستم برای کاربردهای با بار سبک، سرعت کم و انرژی ضربهای پایین مناسب بوده و به دلیل عدم نیاز به تنظیم، راهاندازی سریع و آسان را فراهم میکند.
مهمترین مزیتهای سری ESNU در ادامه آمده است:

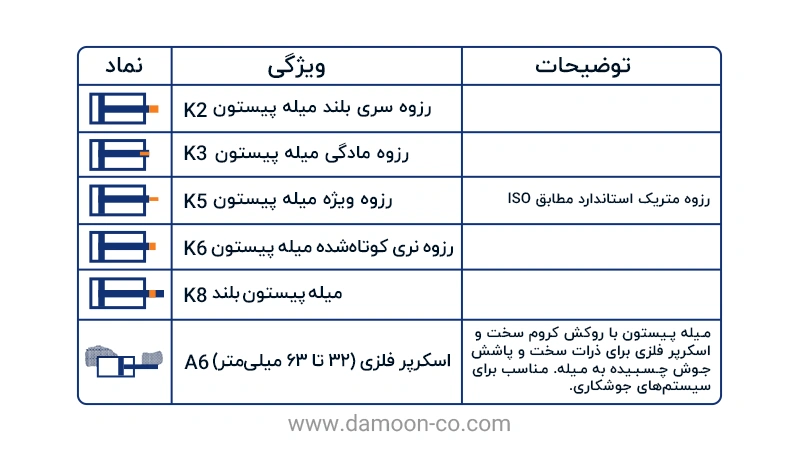

این مدل جک دارای 6 نوع شفت با توجه به کاربردهای متنوع صنعتی است که در جدول زیر به آن اشاره شده است:
انواع شفت جک ESNU

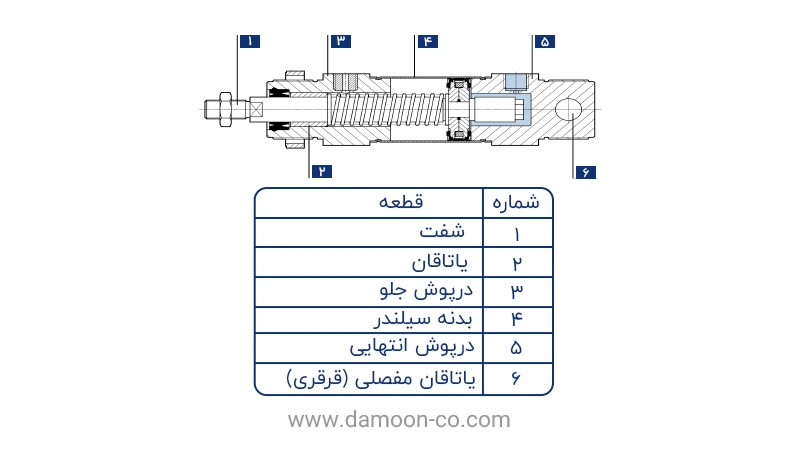

قطعات اصلی این جک در تصویر زیر مشخص شده است:
اجزای جک ESNU فستو
در جدول زیر مشخصات انواع محصولات این سری با کورس استاندارد آمده است:
| قطر پیستون (mm) | کورس (mm) | شماره قطعه | عنوان |
| 8 | 10 | 19254 | ESNU-8-10-P-A |
| 8 | 25 | 19255 | ESNU-8-25-P-A |
| 8 | 50 | 19256 | ESNU-8-50-P-A |
| 10 | 10 | 19257 | ESNU-10-10-P-A |
| 10 | 25 | 19258 | ESNU-10-25-P-A |
| 10 | 50 | 19259 | ESNU-10-50-P-A |
| 12 | 10 | 19260 | ESNU-12-10-P-A |
| 12 | 25 | 19261 | ESNU-12-25-P-A |
| 12 | 50 | 19262 | ESNU-12-50-P-A |
| 16 | 10 | 19263 | ESNU-16-10-P-A |
| 16 | 25 | 19264 | ESNU-16-25-P-A |
| 16 | 50 | 19265 | ESNU-16-50-P-A |
| 20 | 10 | 19266 | ESNU-20-10-P-A |
| 20 | 25 | 19267 | ESNU-20-25-P-A |
| 20 | 50 | 19268 | ESNU-20-50-P-A |
| 25 | 10 | 19269 | ESNU-25-10-P-A |
| 25 | 25 | 19270 | ESNU-25-25-P-A |
| 25 | 50 | 19271 | ESNU-25-50-P-A |
| 32 | 10 | 196376 | ESNU-32-10-P-A |
| 32 | 25 | 196377 | ESNU-32-25-P-A |
| 32 | 50 | 196378 | ESNU-32-50-P-A |
| 40 | 10 | 196379 | ESNU-40-10-P-A |
| 40 | 25 | 196380 | ESNU-40-25-P-A |
| 40 | 50 | 196381 | ESNU-40-50-P-A |
| 50 | 10 | 196382 | ESNU-50-10-P-A |
| 50 | 25 | 196383 | ESNU-50-25-P-A |
| 50 | 50 | 196384 | ESNU-50-50-P-A |
| 63 | 10 | 196385 | ESNU-63-10-P-A |
| 63 | 25 | 196386 | ESNU-63-25-P-A |
| 63 | 50 | 196387 | ESNU-63-50-P-A |
همچنین برای اطلاعات مدل کورس متغیر یا سفارشی میتوانید جدول زیر را مشاهده کنید:
| قطر پیستون (mm) | محدوده کورس (mm) | شماره قطعه | عنوان |
| 8 | 1-50 | 14119 | ESNU-8-…-P-A |
| 10 | 1-50 | 14118 | ESNU-10-…-P-A |
| 12 | 1-50 | 14317 | ESNU-12-…-P-A |
| 16 | 1-50 | 14316 | ESNU-16-…-P-A |
| 20 | 1-50 | 14319 | ESNU-20-…-P-A |
| 25 | 1-50 | 14318 | ESNU-25-…-P-A |
هرچند این جک در صنایع مختلف به کار گرفته میشود ولی در موارد زیر بیشترین استفاده را دارد:
قیمت جک ESNU به عوامل متعددی مثل قطر، استاندارد یا غیر استاندارد بودن کورس وابسته است.در بازار ایران فستوی اصل، قیمت بسیار بالاتری از برندهای چینی یا جک طرح فستو دارد.
برای جایگزینی جک موجود در خط تولید با جک نو سادهترین کار خواندن کد موجود روی جک و سفارش همان محصول است.
اما وقتی قصد نصب جک جدید دارید یا شماره کد روی جک پاک شده است، میتوانید با وارد کردن مشخصات در سایت فستو محصول مورد نظر را انتخاب کنید.
همچنین برای مشاوره تخصصی پیش از خرید میتوانید با کارشناسان دامون تماس بگیرید.
هایپرصنعت دامون با 12 سال سابقه در تامین قطعات صنعتی، انواع جک ESNU را با ضمانت اصالت کالا و قیمت مقرون به صرفه تامین میکند. قبل از خرید میتوانید از مشاوره تخصصی و رایگان مهندسان فروش دامون استفاده کنید.
