اس ام سی SMC

شرکت SMC فعالیت خود را در سال ۱۹۵۹ با نام Sintered Metal Corporation  به‌عنوان تولید کننده فیلترها و المان‌های فیلتراسیون آغاز کرد. در سال ۱۹۶۱، این شرکت نخستین سری از تجهیزات پنوماتیک و تجهیزات هوای فشرده خود را به بازار عرضه کرد و تا سال ۱۹۷۰ دامنه محصولاتش را به تولید سیلندرهای پنوماتیک گسترش داد.

این شرکت در سال ۱۹۶۷ با بازگشایی اولین دفتر خارجی خود در استرالیا و گسترش همکاری با اروپا، هم‌اکنون در ۸۶ کشور جهان شرکای تجاری دارد.

در سال ۱۹۸۵ نام این شرکت به‌نام کنونی (اس ام سی) SMC تغییر یافت تا بتواند وارد بازار بورس ژاپن شود.

در میان تمامی مراکزی که وظیفه‌ی تولید محصولات این برند را بر عهده دارند، شرکت ویسکوف Vyskov واقع در نزدیکی Brno را می‌توان به‌عنوان بزرگترین این تولیدی‌ها دانست.

این مرکز که با تمرکز بر نوآوری و افزایش بهره‌وری در حیطه‌های پنوماتیک و الکتریک به کار خود ادامه می‌دهد، امروزه به‌عنوان یکی از بزرگترین تولیدکنندگان قطعات و دستگاه‌های پنوماتیکی در جهان شناخته می‌شود.

در صنعت ایران هم برند ژاپنی SMC در کنار برند آلمانی فستو یکی از رایج‌ترین تجهیزات پنوماتیک است و با وجود قیمت بالاتر از برندهای چینی بسیار پرفروش است.

کاربرد تجهیزات SMC پنوماتیک

با توجه به حجم بالای مراکز تولیدکننده محصولات SMC، مشاهده ردپای این شرکت در صنایع مختلف و ارائه راهکارها برای خطوط تولیدی مختلف دور از ذهن نیست. از جمله صنایعی که اس ام سی SMC برای آن‌ها راهکارهایی ارائه داشته می‌توان به صنایع خودروسازی، الکترونیک، صنایع غذایی، بهداشت و درمان، بسته‌بندی، حفاری و بهره‌وری انرژی اشاره کرد.

محصولات SMC

در نگاه کلی می‌توان محصولات SMC را در چندین دسته اصلی، بر اساس نوع کارکرد آن‌ها دسته‌بندی نمود. این دسته‌بندی شامل موارد زیر می‌شود:

• عملگرها Actuators
• عملگرهای الکتریکی Electric Actuators
•  شیر‌های کنترل چند سویه Directional valves
• ادوات مرتبط با هوای فشرده Air Management Systems
•  اتصالات و شلنگ‌ها Fittings and Tubing
• محصولات مکشی Vacuum Products
•  ادوات کنترل سیالات Fluid Control Equipment
•  سنسورها و سوییچ‌ها Sensors and Switches
•  کنترل استاتیک Static Control
•  کنترل دما Temperature Control

• محصولات مکشی قوی High Vacuum Products

قابل گفتن است هر کدام از این دسته‌ها خود شامل مدل‌ها و سری‌های مختلفی از محصولات هستند که در ادامه به توصیف هر کدام از آن‌ها خواهیم پرداخت.

عملگرهای پنوماتیک SMC

این دسته محصولات از شرکت SMC خود در بر گیرنده محصولاتی چون عملگرهای خطی، هدایت‌شونده، چرخشی، بدون شفت، اختصاصی و همچنین انواع سیلندرهای هیدرولیکی، گیره دار و تجهیزات جانبی آن‌ها می‌شود.

عملگرها و سیلندرهای خطی

به‌طور کلی به هر وسیله‌ای که با استفاده از هوای فشرده باعث به‌حرکت درآمدن اجزای دیگر در سیستم شود، عملگر پنوماتیکی یا همان سیلندر(جک پنوماتیک) می‌گویند. این قطعات که از یک بدنه و یک پیستون تشکیل شده‌اند با ورود هوای فشرده از یک سمت و به‌حرکت درآمدن پیستون، اجزای دیگر را به‌حرکت در می‌آورند.

مشهورترین این عملگرها، عملگرهای خطی هستند که توسط SMC نیز تولید می‌شوند و می‌توانند در سیستم‌ها و خطوط تولید باعث سهولت در فعالیت شوند.

این سیلندرها که تنها قابلیت حرکت در یک سمت را دارند، بر اساس شکل فیزیکی به چند دسته تقسیم می‌شوند و هرکدام دارای ویژگی‌های منحصر خود می‌باشند:

سیلندرهایی با بدنه گرد، سیلندرهای کم حجم Compact، سیلندرهای سوزنی، سیلندرهایی از جنس فولاد ضد زنگ و سیلندرهای میله مهار و یا همان تای راد Tie Rod.



•  سیلندرهای بدنه گرد که همانند نامی که برایشان برگزیده شده است دارای بدنه‌ای گرد هستند، شامل مدل‌های مختلف از جمله CM2-Z1، CM3، JCM، C75، C76 و C85 هستند. این مدل‌ها با سایزهای ۲۰ تا ۴۰ میلیمتر و سرعت‌های مختلف مانند ۳۰۰ یا ۱۴۰۰ میلیمتر بر دقیقه، انتخابی مناسب برای پروژه‌های سبک شما هستند.

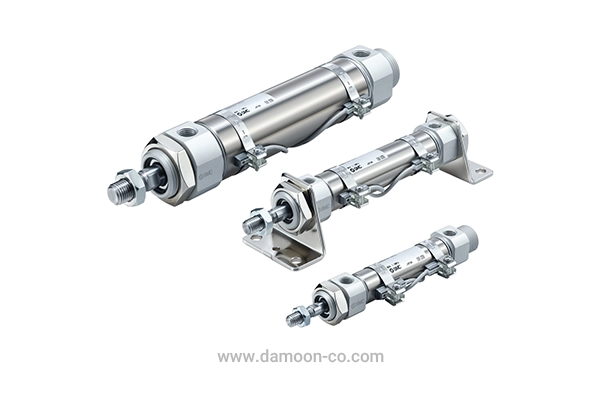

  جک قلمی SMC مدل CM2-Z1

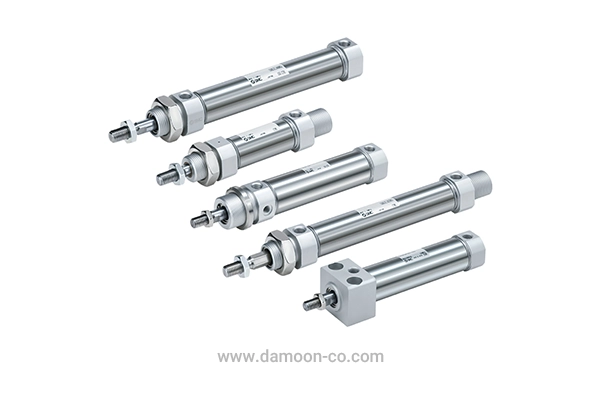

  جک قلمی SMC مدل C85

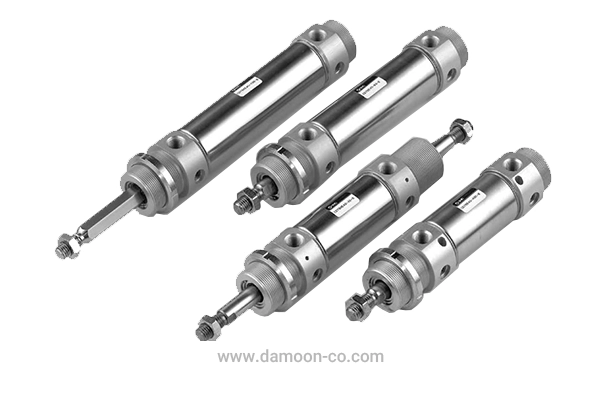

  جک قلمی SMC مدل C76

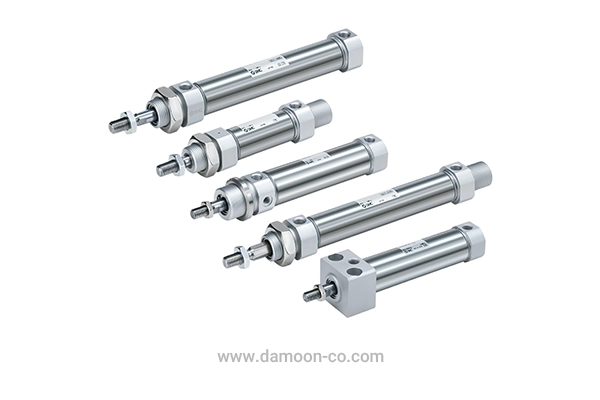

  جک قلمی SMC مدل C75

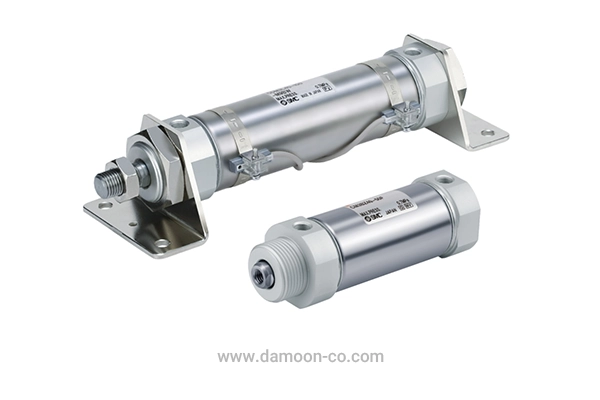

  جک قلمی SMC مدل CM3

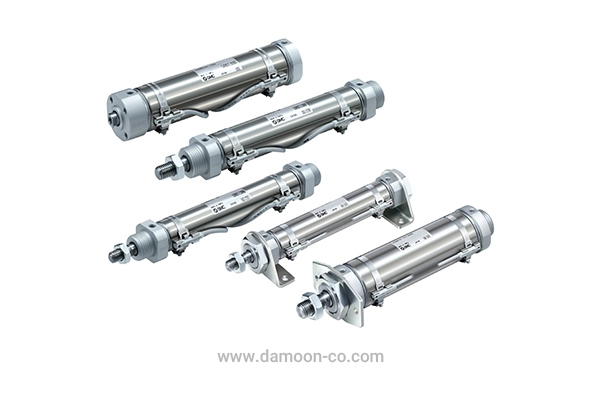

  جک قلمی SMC مدل JCM

سیلندرهای هدایت‌شونده پنوماتیک

ساختار سیلندرهای هدایت‌شونده به‌گونه‌ایست که دارای یک یا چند میله راهنما (Guide Rod) هستند که همراه با پیستون حرکت می‌کنند. این ساختار باعث می‌شود حرکت خطی دقیق‌تر و بدون چرخش ناخواسته انجام شود، همچنین تحمل بارهای جانبی بیشتر می‌شود.

به همین دلیل برای جابجایی دقیق قطعات یا عملیات مونتاژ بسیار کاربرد دارند. برند اس ام سی (SMC) با در نظر گرفتن مؤلفه‌هایی مثل ابعاد، نوع کارکرد، میزان دقت در خنثی کردن حرکت چرخشی و طراحی، تولیدات خود را در ۴ دسته تقسیم‌بندی کرده‌است.

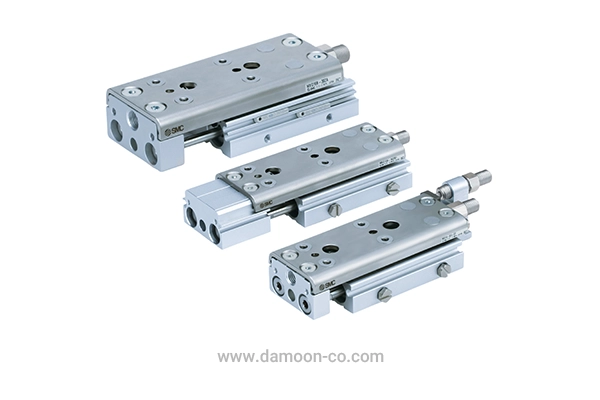

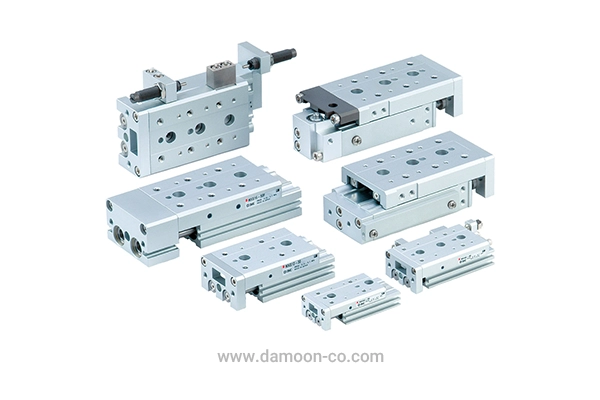

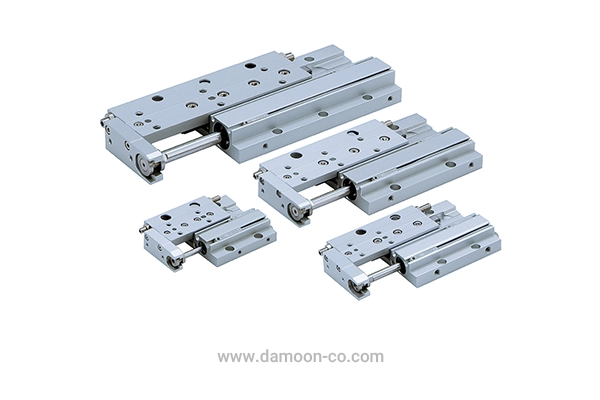

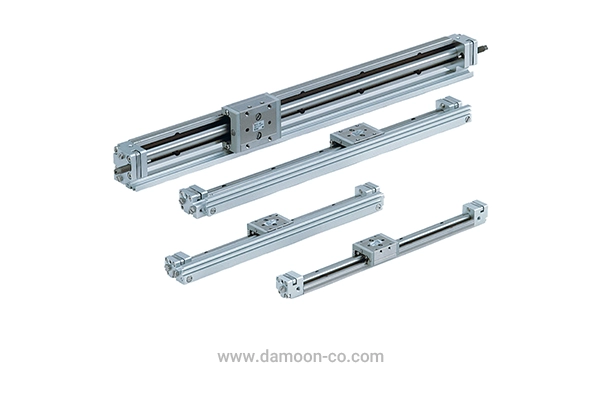

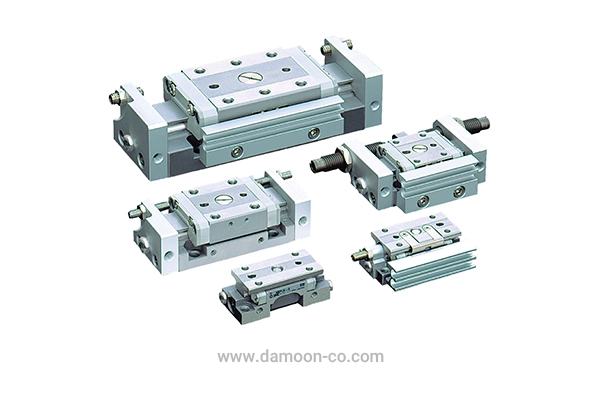

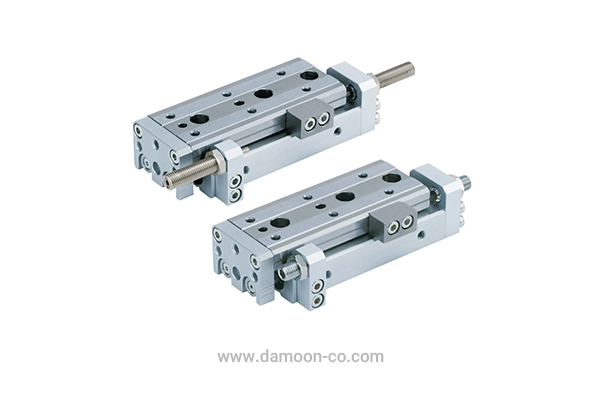

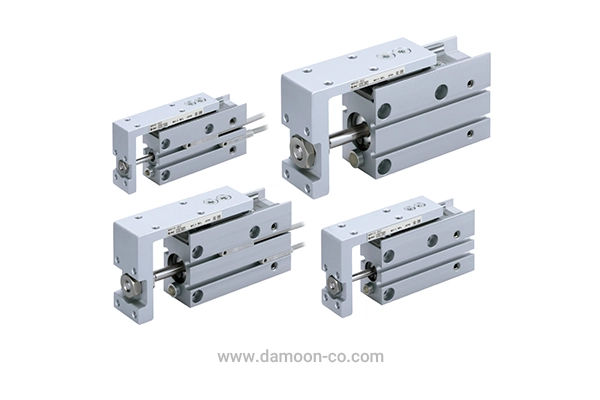

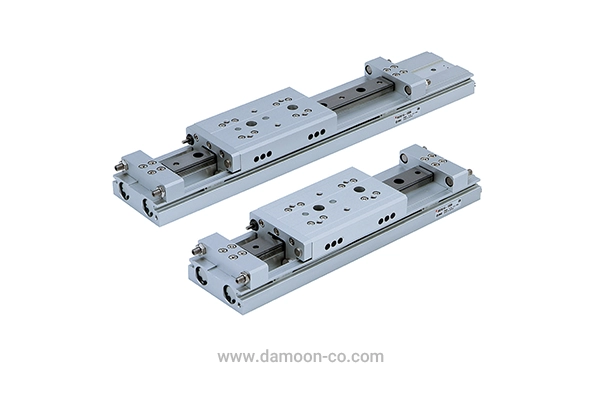

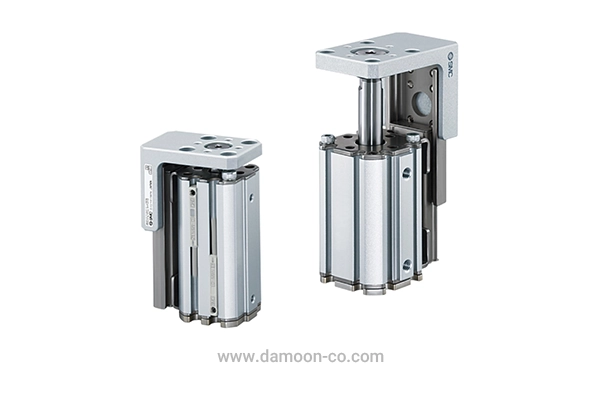

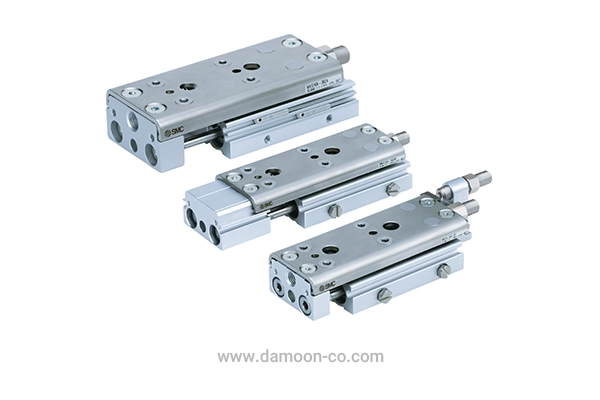

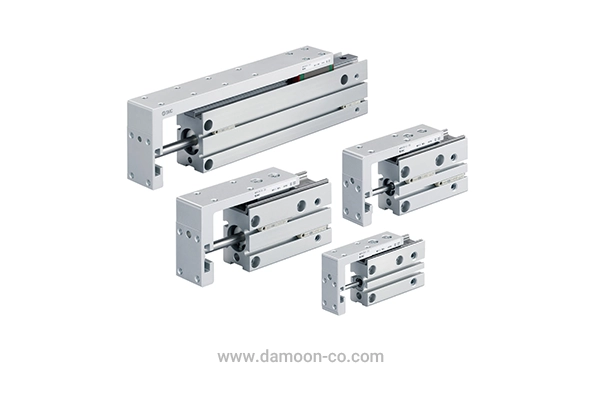

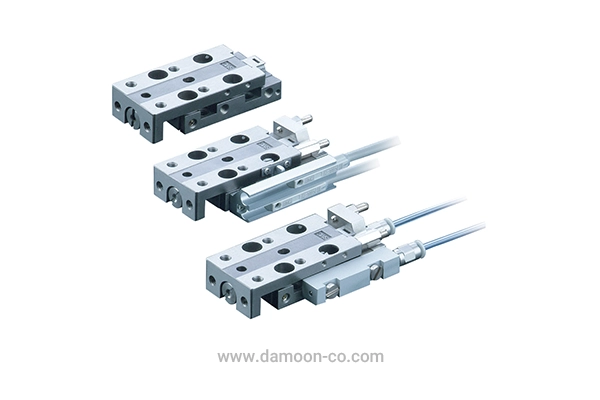

1- سیلندرهای کشویی

زیر مجموعه‌های این سری با پیشوند MX قابل شناسایی هستند و شاخصه اصلی این سری‌ها دقت بسیار بالا و تناسب آنها با پروژه‌های بسیار ظریف است. سری‌های مختلف این زیرمجموعه بازه‌ی ۱۰ تا ۱۵۰ ضربه را دارند. در کنار این شاخصه‌ها تنوع سایزها در این مجموعه نیز بسیار چشمگیر است. این گستره از سایز ۴.۵ میلیمتر آغاز شده و تا ۱۰۰ میلیمتر افزایش می‌یابد.

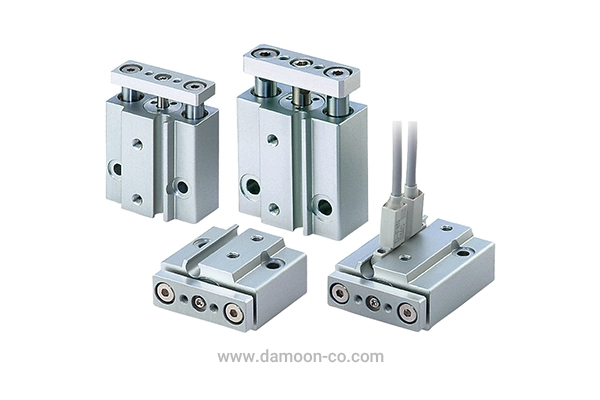

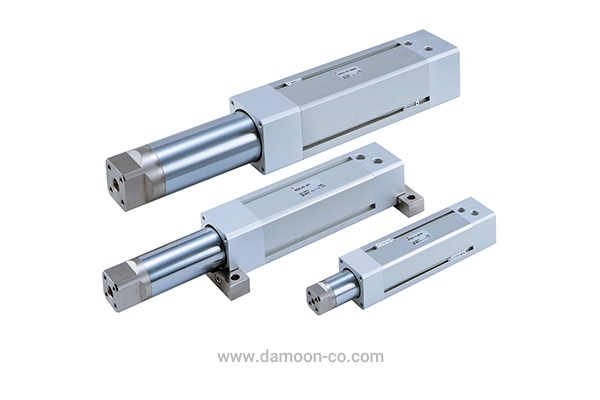

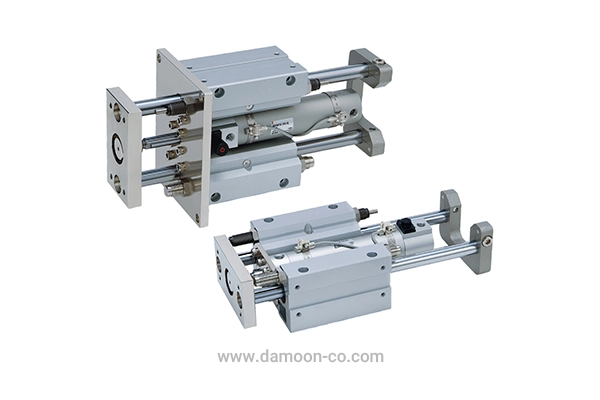

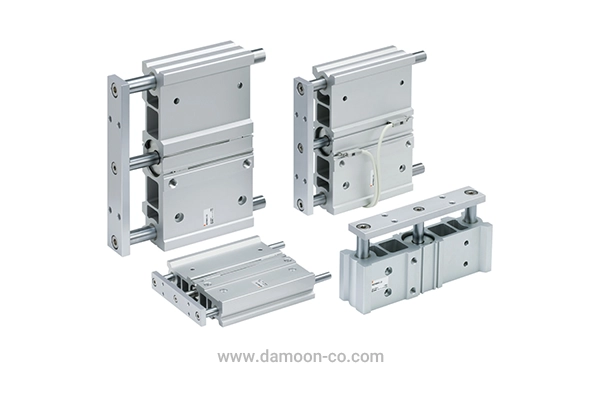

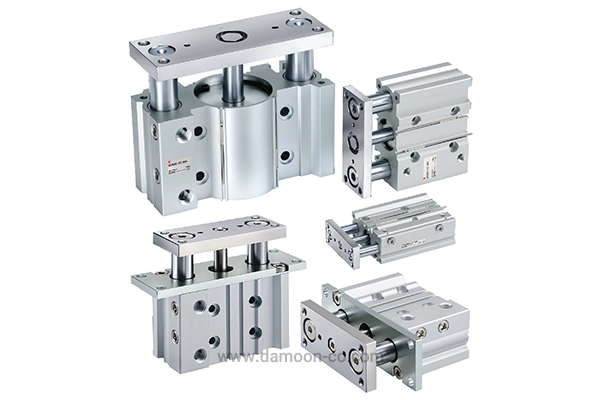

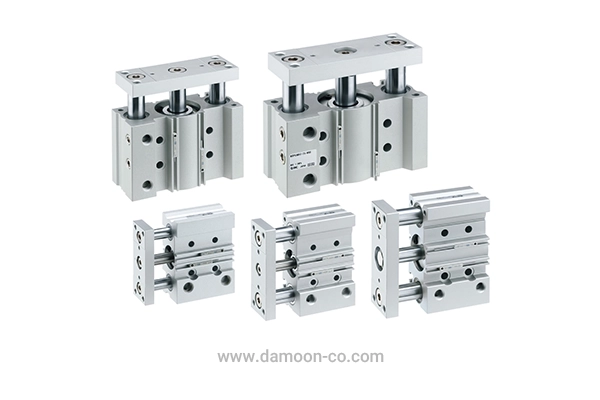

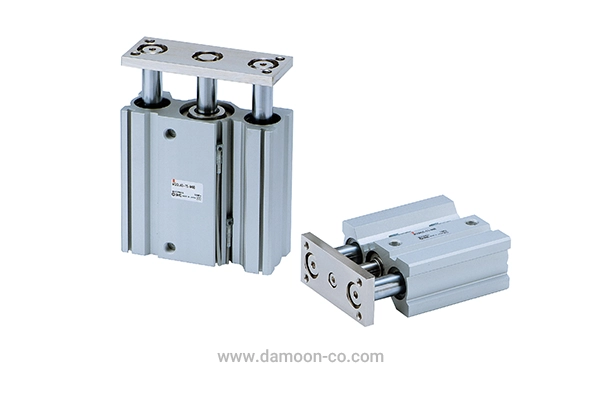

2- سیلندرهای سنگین

این سیلندرها برای کار در شرایط سخت و با فشار یا بار مکانیکی بالا طراحی شده‌اند. معمولاً در ماشین‌آلات صنعتی بزرگ، تجهیزات معدنی، پرس‌ها و کاربردهایی که به دوام بالا و مقاومت در برابر ضربه و فرسایش نیاز دارند، استفاده می‌شوند.

به‌دلیل نوع کاربرد این سیلندرها نیاز به دقت و کیفیت در ساخت و عملکرد آنها از اهمیت بالایی برخوردار است. اس ام سی(SMC) نیز با در نظر گرفتن این ویژگی‌ها این مجموعه را با دقت در خنثی کردن حرکت چرخشی متوسط (۰.۰۸ تا ۰.۲ درجه)، بالا (۰.۰۴ تا ۰.۰۷ درجه) و فوق بالا (۰.۰۱ تا۰.۰۳ درجه) و مقاوم در برابر آلاینده‌های محیطی متفاوت تولید کرده است (مقاوم در برابر گرما، آب و گرد و غبار) همچنین این مجموعه طراحی‌هایی مختص کاربرد‌های بهداشتی و درمانی دارند. محصولات این مجموعه عمدتا با پسوند MG شناخته می‌شوند.

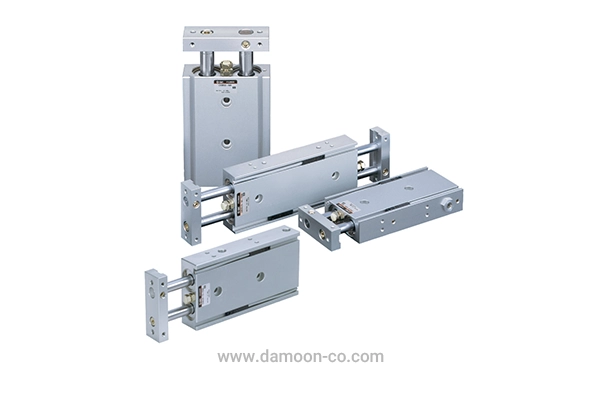

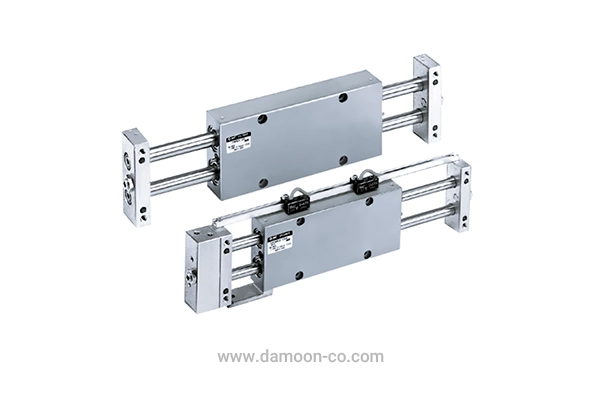

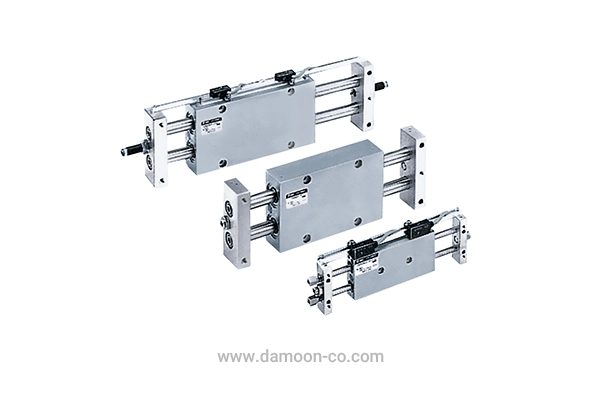

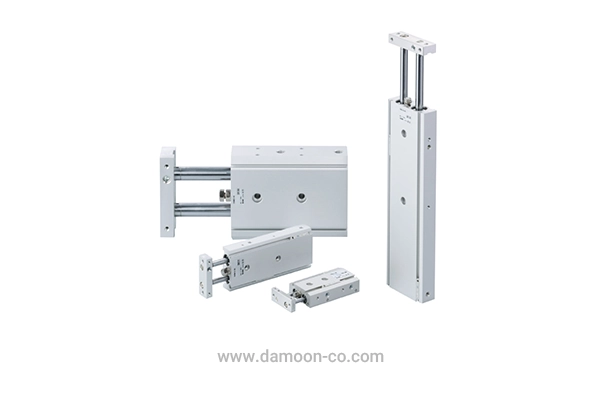

3- سیلندرهای دو شفت

این سیلندرها در هر دو سمت پیستون میله دارند که امکان حرکت و انتقال نیرو در هر دو جهت را فراهم می‌کند.

این طراحی باعث افزایش دقت در کنترل موقعیت و استحکام بیشتر در برابر خمش می‌شود و معمولاً در ماشین‌آلاتی که نیاز به حرکت هم‌زمان یا کنترل دقیق دارند، استفاده می‌شود.

معمولا این سیلندرها نیازی به دقت فوق بالا برای خنثی کردن حرکت چرخشی ندارند و به همین خاطر در محصولات اس ام سی ضریب خنثی کردن چرخش در حد متوسط و بالا در نظر گرفته شده و نمونه فوق بالا آن موجود نیست.

همچنین بازه‌ قطر سیلندر این مجموعه از ۱۰ م.م تا ۱۰۰ م.م در نظر گرفته شده است که مناسب کارکردهای سنگین و نیمه سنگین است. پسوند شناسنده این محصولات در تولیدات اس ام سی (SMC) نیز CX است و بنا بر المان‌های متفاوت در سری‌های مختلف، دسته‌بندی می‌شوند.

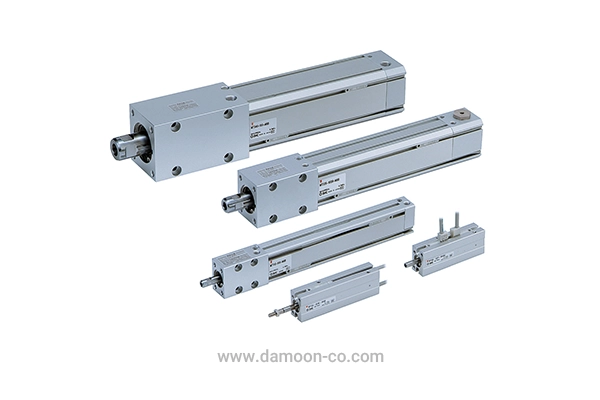

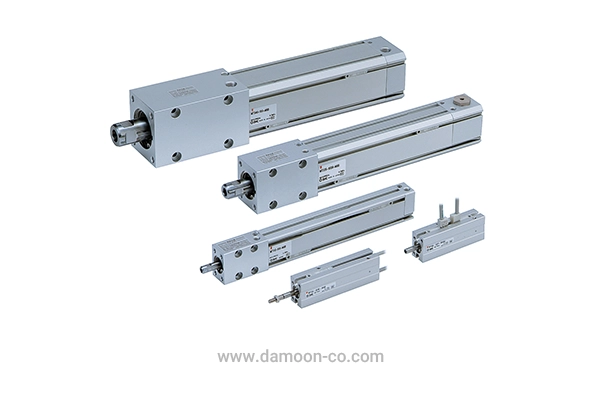

4. سیلندرهای دقت بالا

این سیلندرها برای کاربردهایی استفاده می‌شوند که نیاز به کنترل موقعیت بسیار دقیق، تکرارپذیری بالا و حرکت نرم دارند. مثل تجهیزات اندازه‌گیری، ماشین‌آلات مونتاژ دقیق، یا خطوط تولید الکترونیک. همانطور که از نام این سیلندرها مشخص است، دقت بالا نقش مهمی در استفاده آن‌ها ایفا می‌کنند و به‌همین دلیل است که اس ام سی (SMC) در این مدل‌ها، تمرکز ویژه‌ای به حساسیت این قطعات دارد. سری MTS با سایز ۱۲ تا ۴۰ میلیمتر و سری MTS8 در سایز ۸ میلیمتر تولید شده‌اند.





گیره‌ پنوماتیک SMC

این وسیله‌ها با هوای فشرده کار می‌کنند و معمولاً در خطوط تولید یا ربات‌ها برای گرفتن، نگه داشتن و رها کردن قطعات به کار می‌روند. رایج‌ترین مدل‌های این قطعه، گیره‌های در فک، سه فک و زاویه‌ای هستند؛ اما در میان محصولات برند اس ام سی(SMC) میتوان گستره بزرگ‌تری از انواع این محصول یافت.

محصولات طراحی شده اس ام سی در این سری شامل گیره‌های دو فک موازی، سه فک، چهار فک و محیطی، گیره‌های چرخشی، نوسانگر و رهاسازها می‌شود که در ابعاد و کارکردهای متنوع برای خطوط تولید مختلف طراحی شده‌اند.

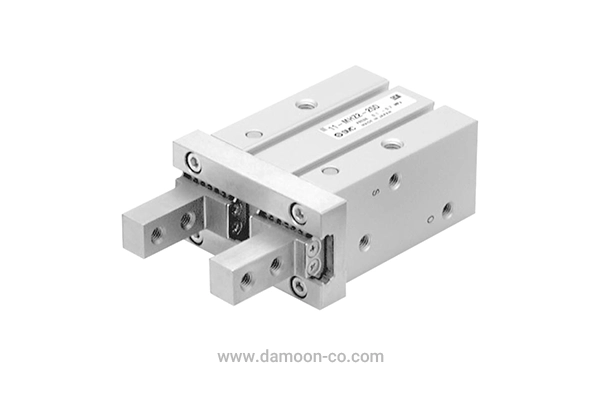

گیره‌های دو فک موازی

این گیره‌ها با دو فک (انگشت) موازی با هم کار می‌کنند و برای جابجایی در خط تولید مورد استفاده قرار می‌گیرند. این دسته با توجه به نوع کارکردشان در سری‌های مختلفی دسته‌بندی می‌شوند که با پسوند MH قابل تشخیص هستند.

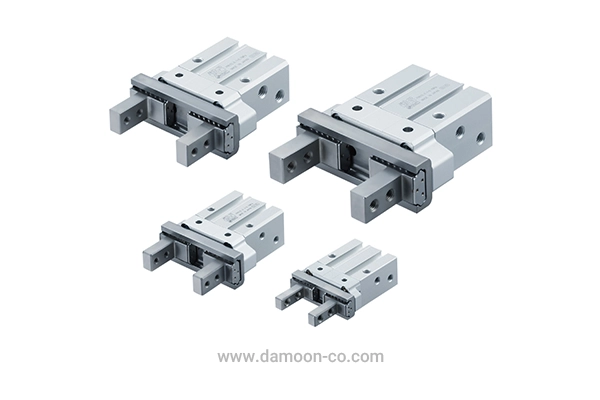

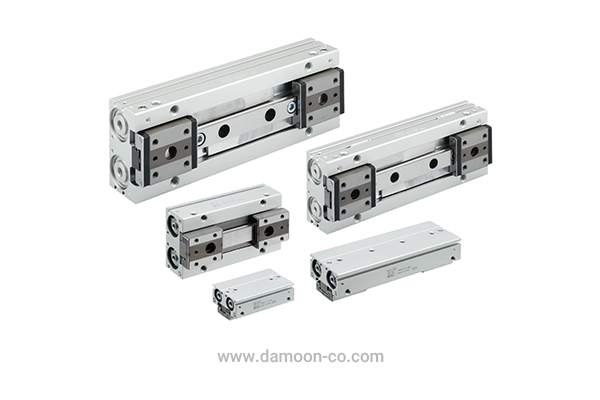

گیره‌های کامپکت یا فشرده که به شکلی طراحی شده‌اند تا جای کمی اشغال کنند و همزمان شامل هدایت‌کننده و گیره در یک واحد هستند با نام JMHZ2 شناخته می‌شوند.

سری دیگری در این مجموعه وجود دارد که نمونه استاندارد این مجموعه شناخته می‌شود و سری MHZ نام گرفته است. که توان گیره آن تا ۳۱۸ نیوتن است.

اگر در سیستمتان نیاز به گیره‌هایی دارید که در کمترین فضای ممکنه مشغول به‌کار شوند، سری MHF2 برای نیاز شما طراحی و ساخته شده است. این گیره‌ها تا توان ۱۴۱ نیوتن قابل سفارش هستند.

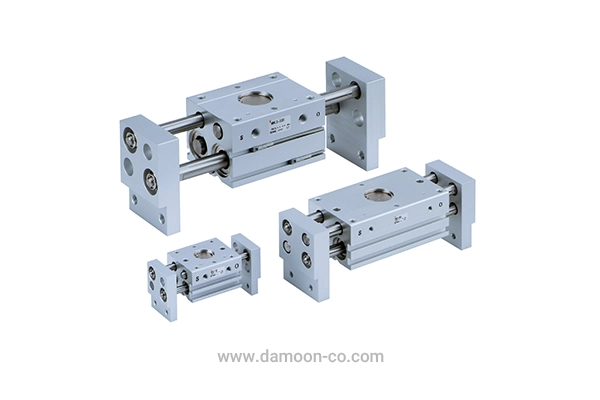

اگر در خط تولید نیاز به گیره‌هایی باشد که بتواند در مقابل ضربات مکرر در طی زمان کارکردی استثنایی از خود نشان دهند، سری MHL با مقاومت در برابر ضربات تا ۲۰۰ میلیمتر و مناسب برای قطعات بزرگ و حرکت در جهات مختلف پیشنهاد می‌شود.

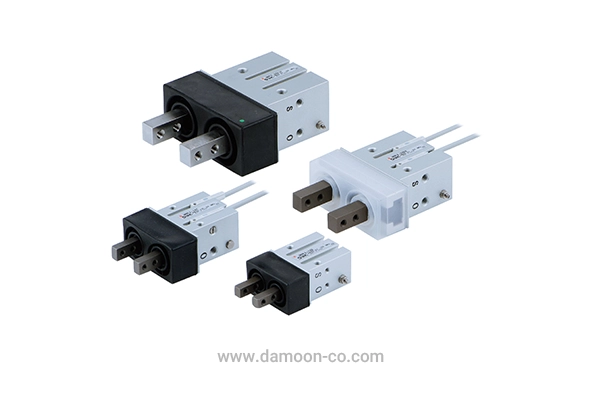

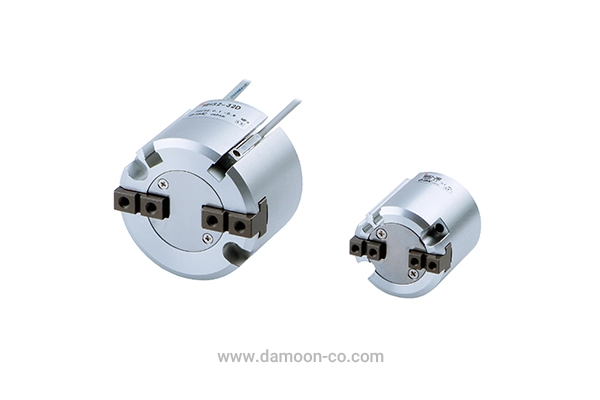

اس ام سی برای جابجایی قطعات حساس( که کوچک‌ترین ضربه، سایش و خراشی می‌تواند صدمات جدی به آن‌ها وارد کند) نیز راه‌کاری در نظر گرفته است: سری MHK و MHS. این سری‌ها دارای یک روکش محافظ در قسمت فک هستند تا بتوانند از خراشیدگی و ضربه احتمالی به قطعات جلوگیری کنند.

وجه تمایز اصلی این دو سری را می‌توان در `نوع کارکرد آن‌ها یافت. سری MHK دارای فک‌هایی با حرکت در جهت داخل هستند و سری MHS دارای فک‌هایی با حرکت بله‌سمت بیرون طراحی شده‌اند.

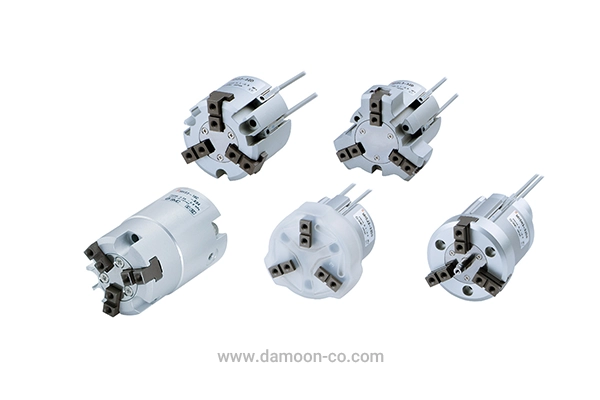

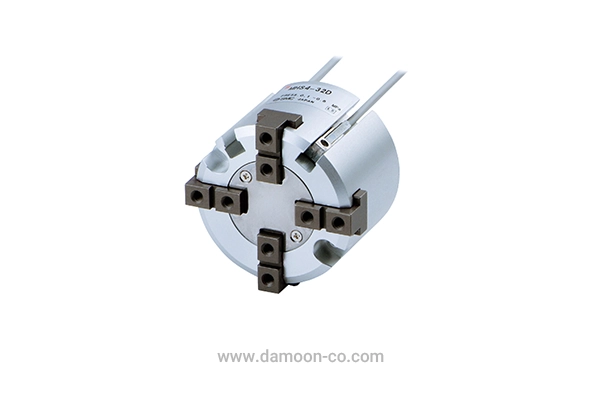

گیره‌های سه و چهار فک

عملکرد این گیره‌ها تا حد زیادی شبیه به گیره‌های دو فک هستند و تفاوت آن‌ها با سری‌های دو فک در این است که چون از تعداد فک‌های بیشتری برای نگهداری قطعات بهره می‌برند، احتمال لغزش و حرکت ناخواسته قطعه در حین جابجایی به میزان چشمگیری کاهش می‌یابد.

سایر گیره‌های پنوماتیک SMC

برند اس ام سی برای حل مشکلات و برطرف کردن نیاز تمامی خطوط تولید انواع دیگری از گیره‌ها را نیز تولید می‌کنند؛ مانند گیره‌های محیطی، گیره‌های چرخشی، مغناطیسی، مکانیسم‌های رهاسازی. همچنین انواع دیگری از عملگرها شامل سیلندرهای چرخشی و سیلندرهای هیدرولیکی، سیلندرهای اختصاصی و انواع تجهیزات پشتیبانی از این سیلندرها توسط اس ام سی طراحی و به بازار ارائه شده‌اند.

ادوات کنترل هوای فشرده SMC (واحد مراقبت پنوماتیک اس ام سی)

یکی از بزرگ‌ترین خطوط تولیدی محصولات اس ام سی، خط تولید مربوط به‌ادوات کنترل هوای فشرده آن است. این خط با تولید حدود ۱۸ مجموعه از سری‌ها و مجصولات متنوع مورد نیاز صنایع فعال‌ترین تولید این برند است. محصولاتی که در این حوزه توسط برند SMC راهی بازار شده است شامل سیستم‌های مدیریت هوا، واحد ترکیبی هوا، فیلترها، روغن‌زن‌ها، رگولاتورها، شیرهای استارت نرم، شیرهای تخلیه فشار، خشک‌کن‌های هوا و تجهیزات مربوط به این محصولات است.

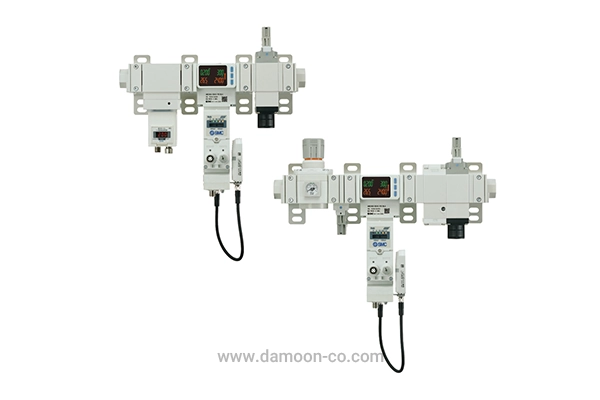

سیستم‌های مدیریت هوای اس ام سی پنوماتیک

سیستم‌های مدیریت هوای فشرده که با نام واحد مراقبت هوای فشرده نیز شناخته می‌شوند، شامل چند واحد در یک سیستم است که از شروع فرایند استفاده از هوای فشرده تا پایان این فرایند فعال است و وظیفه‌ی فیلتراسیون، تمیز کردن، روغن‌کاری و تنظیم فشار را برعهده دارند.

این سیستم‌که با نام AMS قابل شناسایی است و دارای مدل‌های متعددی می‌شود که تفاوتی در نوع اتصالات و سایزشان وجود دارد.

اتصالاتی که این سیستم برای آنها طراحی شده است G1/4,G1/8,G1/2,G3/2,G3/4,G1 هستند و دارای سایز‌های ۲۰، ۳۰، ۴۰ و ۶۰ است.

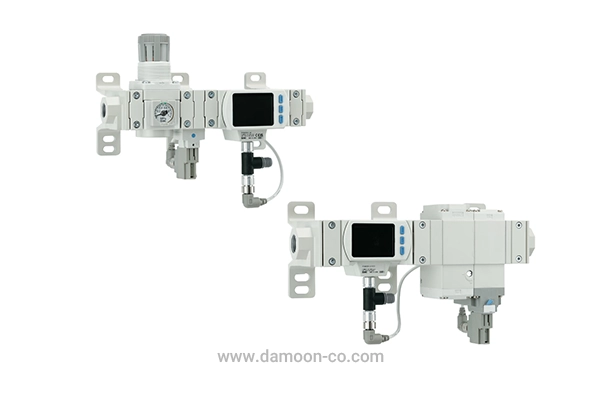

در میان این محصولات می‌توان سیستمی مختص اتصالات IO نیز یافت که با همین نام AMS و پسوند x قابل تشخیص هستند.

در این مجموعه سیستم‌های دیگری مثل سیستم مرکزی مدیریت EXA1، رگولاتورهای ITV، AR و شیرهای تحایه‌ی PV نیز دیده می‌شوند.

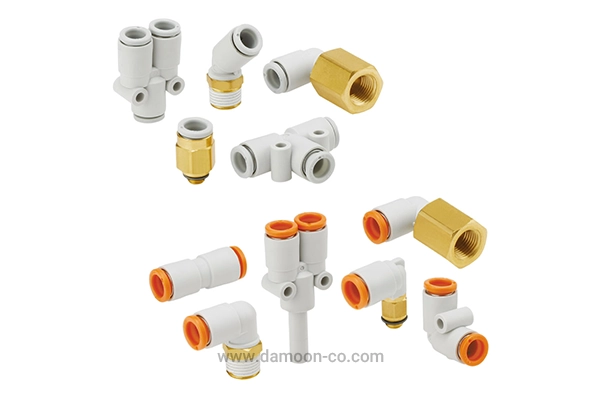

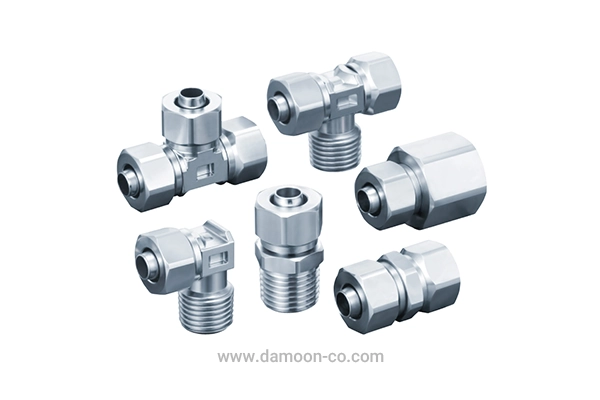

اتصالات پنوماتیک SMC

در حوزه اتصالات نیز اس ام سی محصولات متعددی را طراحی و تولید کرده تا بتواند پاسخگوی نیاز مشتریان خود باشد. این اتصالات شامل انواع اتصالات تک لمسی و مینیاتوری است.

مجموعه‌ی اتصالات تک لمسی برند مجهز به پورت‌های M3, M5, M6, G1/16,1/8,1/4,1/2,3/8 و3/4 هستند. شیرهای مینیاتوری این مجموعه نیز دارای پورت اتصال M3,M5,1/8,1/4,3/8, ½,1,1 ½,1 ¼ و ¾ است.

از دیگر اتصالات تولید شده توسط برند اس ام سی می‌توان به اتصالات کنترل دبی، شیرهای چک وکاپلرها اشاره کرد.

دیگر محصولات اس ام سی

برند اس ام سی یکی از بزرگ‌ترین تولیدکنندگان محصولات پنوماتیکی در جهان است و گستره‌ی تولیدات آن‌ بسیار بزرگ است. از دیگر محصولات طراحی شده در اس ام سی می‌توان به‌محصولات مکشی مانند پدهای مکشی، تخلیه‌های مکشی، فیلترها، رگولاتورها و سوئیچ‌های مکشی و کمپرس‌ها؛ سنسورهایی مانند سنسورهای فشار، سنسورهای جریان، سنسورهای اتوماتیک و سنسورهای دما و رطوبت؛ کنترلگرهای الکتریسیته مانند یونیزه‌کننده‌های میله‌ای، تفنگی و پنکه‌ای که برای تخلیه‌ی بار الکتریکی از اجسام استفاده می‌شوند؛ سیستم‌های کنترل دما مانند کنترلگر دمای سیالات مداری، حمام ترموالکتریک و کنترلگرهای دمای هوا اشاره داشت.

قیمت محصولات اس ام سی در ایران

تجهیزات پنوماتیک smc  سالهاست در صنعت ایران مورد استفاده قرار می‌گیرد. قیمت محصولات این برند بالاتر از برندهای چینی و تقریبا هم سطح فستو است. کیفیت محصولات اس ام سی هم در سطح برندهای معتبر جهانی است. برای استعلام قیمت انواع محصولات Smc می‌توانید با کارشناسان دامون تماس بگیرید.

خرید تجهیزات پنوماتیک SMC

علی رغم وجود کالاهای غیر اصل، خرید محصولات اصل اس ام سی در ایران ساده‌تر از خرید محصولات پنوماتیک اصل فستو است و جنس تقلبی آن در بازار کمتر است. برای مشاوره، استعلام قیمت و خرید انواع تجهیزات پنوماتیک SMC می‌توانید با کارشناسان دامون تماس بگیرید.

کاتالوگ SMC

اس ام سی کاتالوگ محصولات خود را به تفکیک روی وبسایت خود قرار داده است. کافی است روی لینک زیر کلیک کنید و محصول مورد نظر خود را انتخاب کنید.

کاتالوگ تجهیزات پنوماتیک SMC

جمع‌بندی

برند ژاپنی SMC از معتبرترین تولیدکنندگان تجهیزات پنوماتیک است و مجموعه‌ای کامل از شیرهای کنترل، واحدهای مراقبت هوا، اتصالات و عملگرها(جک یا سیلندر پنوماتیک) را ارائه می‌دهد. محصولات این برند کیفیت بسیار بالا و قیمتی بالاتر از برندهای چینی دارد. برای خرید انواع محصولات smc و سایر برندهای پنوماتیک با ضمانت اصالت کالا و بهترین قیمت می‌توانید با دامون تماس بگیرید.
