راهنمای جامع تنظیمات و کنترل‌های حفاظتی کمپرسور بیتزر
کمپرسور را در سیستم تبرید، نه یک قطعه‌ی معمولی، بلکه پیشرانه یک خودروی فرمول یک در نظر بگیرید؛ قلبی تپنده که برای نمایش اوج عملکرد و پایداری خود، به یک مغز متفکر الکترونیکی و تیمی از مهندسان نخبه در “پیت‌استاپ” تکیه دارد. تجهیزات کنترلی و حفاظتی کمپرسور بیتزر، دقیقاً همین تیم مهندسی و مرکز فرماندهی هوشمند برای سردخانه شما هستند.
شهرت جهانی بیتزر در استحکام و کارایی، تنها مدیون مهندسی مکانیکی بی‌نظیر آن نیست، بلکه ثمره هم‌افزایی بی‌نقص میان این قدرت شگرف و هوش مدیریتی آن است. راه‌اندازی کمپرسور بدون تنظیم دقیق این سیستم، به مثابه فرستادن این خودروی پیشرفته به پیست مسابقه بدون هیچ سنسور، محدودکننده دور موتور یا ترمز است. نتیجه؟ یک نمایش قدرت کوتاه‌مدت که به فاجعه‌ای گران‌قیمت ختم می‌شود.
بنابراین، تسلط بر این تنظیمات، صرفاً یک اقدام فنی نیست؛ بلکه استراتژی قهرمانی شما برای دستیابی به حداکثر بازدهی، طولانی‌ترین عمر مفید و تضمین آرامش خاطر از حفاظت بی‌وقفه سرمایه‌تان است.
تشریح مهندسی حفاظت: تنظیمات دقیق برای عملکردی بی‌نقص
حفاظت از یک کمپرسور مدرن بیتزر، فراتر از چند کلید ساده است و به درک مجموعه‌ای از وابستگی‌های متقابل میان فشار، دما، روغن‌کاری و کنترل ظرفیت نیاز دارد.
اساسی‌ترین سطح کنترل را کنترلرهای فشار (Pressure Controls) بر عهده دارند که شامل کنترلر فشار بالا (HP) و کنترلر فشار پایین (LP) است و اغلب در یک واحد دوگانه تجمیع می‌شوند. تنظیم صحیح این دو، یک امر مهندسی دقیق است.

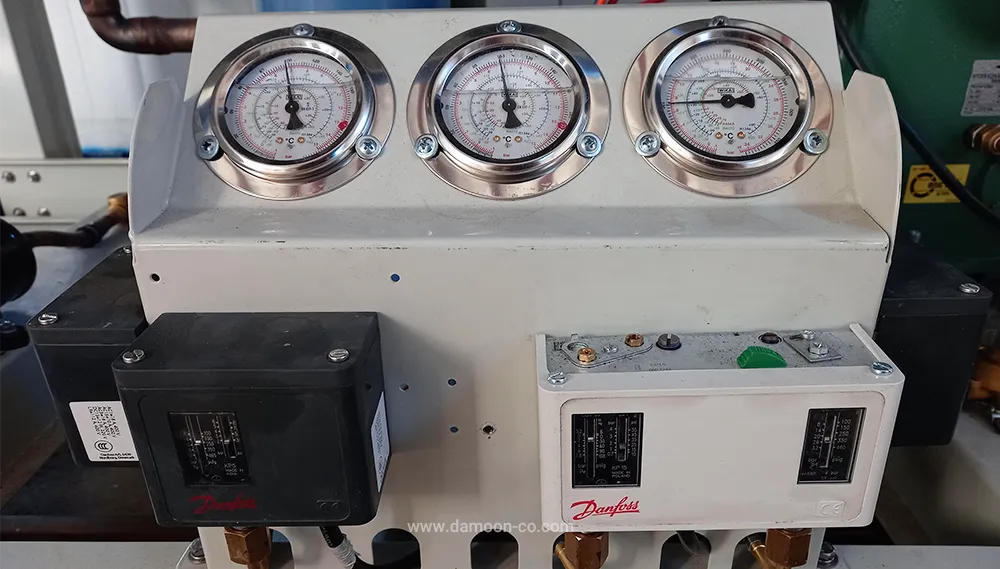

کنترلر فشار
کنترلر فشار بالا یک وسیله ایمنی حیاتی است و نقطه قطع (Cut-out) آن باید بر اساس حداکثر دمای کاری کندانسور تنظیم شود. به عنوان یک اصل فنی برای کندانسورهای هوایی، ابتدا حداکثر دمای محیط (مثلاً ۴۵ درجه سانتی‌گراد) را با اختلاف دمای کندانسور (حدود ۱۰ تا ۱۵ درجه) جمع می‌کنیم. سپس فشار متناظر با دمای حاصل (یعنی حدود ۵۵ تا ۶۰ درجه) را برای مبرد مورد نظر پیدا می‌کنیم. به طور مثال برای مبرد R404a ، فشار در دمای ۵۵ درجه سانتی‌گراد تقریباً 3/24 بار است؛ لذا نقطه قطع حدود ۲۴ بار تنظیم می‌شود.
اگر این نقطه بیش از حد بالا تنظیم شود، سیستم در معرض فشارهای نامتعارف قرار گرفته و به اجزای متحرک کمپرسور نظیر شاتون و میل‌لنگ آسیب جدی وارد می‌کند و حتی می‌تواند منجر به شکست مکانیکی شود. از طرفی، تنظیم آن پایین‌تر از حد لازم، موجب خاموشی‌های بی‌مورد در روزهای گرم خواهد شد.
از سوی دیگر، کنترلر فشار پایین هم نقش ایمنی و هم کنترلی دارد. نقطه قطع آن باید برای جلوگیری از کار کمپرسور در شرایط وکیوم و یخ‌زدگی اواپراتور تنظیم شود. این نقطه باید کمی پایین‌تر از فشار کاری نرمال اواپراتور باشد.
برای یک سردخانه با مبرد R404a، این نقطه به عنوان یک حفاظت کلیدی در برابر کارکرد کمپرسور با شارژ گاز کم یا بدون گاز عمل می‌کند و معمولاً در حدود 3/0 بار یا psi 5 تنظیم می‌گردد. این تنظیم تضمین می‌کند که در صورت نشت مبرد، کمپرسور پیش از ورود به محدوده مکش هوا و رطوبت به داخل سیستم، متوقف شود. اختلاف فشار بین نقطه قطع و وصل در این کنترلر تأثیر مستقیمی بر نوسانات دمایی و تعداد استارت‌های کمپرسور دارد و باید به صورت بهینه انتخاب شود.
اما حفاظت در برابر مایع مبرد به همین‌جا ختم نمی‌شود. ورود قطرات مایع به داخل سیلندر، پدیده‌ای به نام ضربه مایع (Liquid Slugging) را به وجود می‌آورد که به دلیل تراکم‌ناپذیر بودن مایعات، می‌تواند در یک لحظه باعث شکستن سوپاپ‌ها و شاتون شود.
برای جلوگیری از این خطر جدی، از آکومولاتور (Accumulator) در خط مکش استفاده می‌شود. این مخزن با طراحی خاص خود، مایع مبرد ورودی را در پایین خود جمع کرده و تنها به بخار اجازه ورود به کمپرسور را می‌دهد و به این ترتیب، از کمپرسور در برابر این شوک مکانیکی مرگبار محافظت می‌کند.

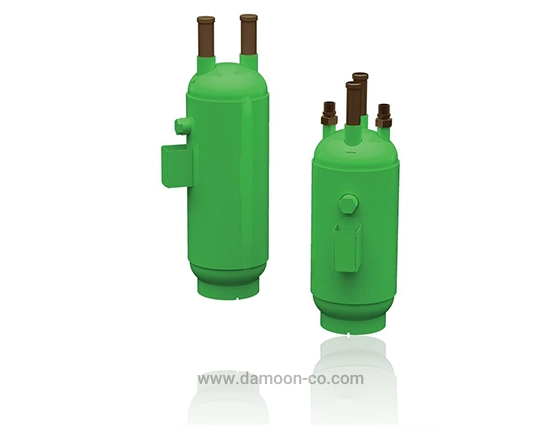

آکومولاتور
کنترل جریان الکتریکی
حفاظت حیاتی دیگر، کنترل جریان الکتریکی موتور است. این سیستم که می‌تواند به شکل یک کلید بی‌متال، کلید حرارتی (Overload) یا یک کنترل بار الکترونیکی پیشرفته باشد، به طور مداوم جریان مصرفی کمپرسور را پایش می‌کند. در صورت بروز شرایطی چون افت ولتاژ یا بار مکانیکی بیش از حد که منجر به افزایش جریان فراتر از حد نامی موتور می‌شود، این کنترلر مدار قدرت کمپرسور را قطع کرده و از سوختن سیم‌پیچ موتور جلوگیری می‌کند
حفاظت‌های مرتبط با اواپراتور
در ادامه، مکانیزم‌های دیگری نیز برای حفاظت از کمپرسور در برابر شرایط نامطلوب کاری اواپراتور، نقشی کلیدی ایفا می‌کنند. حفاظت جریان هوای اواپراتور، که اغلب توسط یک کلید فشاری دیفرانسیلی یا یک فلوسوئیچ پره‌ای در مسیر هوای خروجی از اواپراتور نصب می‌شود، از کارکرد کمپرسور در زمان از کار افتادن فن‌های اواپراتور جلوگیری می‌کند. توقف جریان هوا به معنی کاهش شدید تبادل حرارتی و احتمال بازگشت مایع مبرد به کمپرسور است که این حفاظت به‌طور مؤثری از آن پیشگیری می‌کند.
در سیستم‌های تهویه مطبوع یا چیلرها که از اواپراتورهای آبی استفاده می‌کنند، حفاظت از گردش سیال (آب) امری حیاتی است. فلو سوئیچ به صورت سری در مدار فرمان کمپرسور قرار گرفته و تنها در صورت وجود جریان آب کافی در اواپراتور، اجازه روشن شدن به کمپرسور را می‌دهد. به موازات آن، کنترلر آنتی فریز با سنسوری که دمای آب خروجی از اواپراتور را می‌سنجد، از سیستم در برابر خطر یخ‌زدگی آب محافظت کرده و پیش از رسیدن دما به نقطه انجماد، فرمان توقف کمپرسور را صادر می‌نماید تا از آسیب فیزیکی به اواپراتور جلوگیری شود.
در کنار فشار، سیستم جامع مدیریت روغن قرار دارد. اولین خط دفاع، هیتر کارتر (Crankcase Heater) است. سیم‌کشی این هیتر باید به گونه‌ای باشد که همواره در زمان خاموشی کمپرسور، روشن بماند.تا با گرم نگه داشتن روغن، از حل شدن مبرد در آن و پدیده کف کردن روغن در لحظه استارت جلوگیری کند. در حین کار، کنترلر فشار دیفرانسیلی روغن، اختلاف فشار پمپ روغن و فشار کارتر را می‌سنجد.
برای کمپرسورهای سری ECOLINE بیتزر، این اختلاف فشار باید بین 7/0 تا 4/1 بار باشد. بخش حیاتی این کنترلر، تایمر داخلی آن است که معمولاً روی ۹۰ تا ۱۲۰ ثانیه تنظیم می‌شود تا از خاموشی کاذب در لحظه استارت جلوگیری کند. اگر پس از این مدت، فشار روغن به حد مطلوب نرسد، کنترلر عمل کرده و سیستم را به صورت لاک‌اوت (Lock-out) خاموش می‌کند که نیازمند ریست دستی توسط تکنسین است. هرگز نباید این کنترلر یا تایمر آن را از مدار خارج نمود.

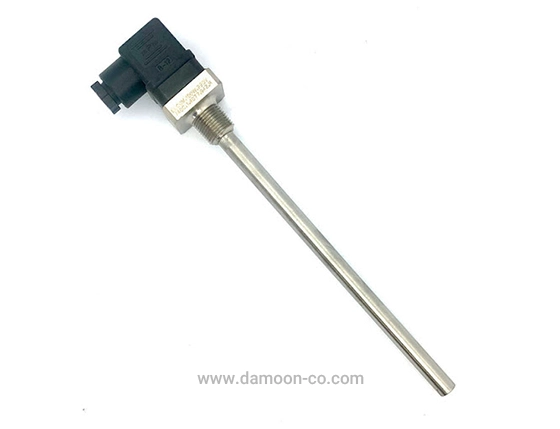

هیتر کارتر
برای تکمیل چرخه روغن، جداکننده روغن (Oil Separator) پس از کمپرسور نصب شده تا روغن خارج شده به همراه گاز را جدا کرده و از طریق یک مکانیزم شناور به کارتر بازگرداند.

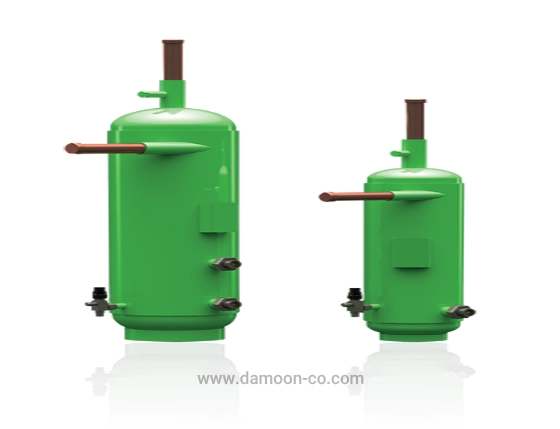

جداکننده روغن
دما نیز یک پارامتر کلیدی است. حفاظت نهایی و مستقیم از موتور، توسط ترمیستورهای ( PTC ) که در داخل سیم‌پیچ موتور تعبیه شده‌اند و به ماژول حفاظت موتور بیتزر مانند سری SE متصل هستند، انجام می‌شود.
این ماژول‌ها توسط کارخانه برنامه‌ریزی شده‌اند و قابل تنظیم توسط کاربر نیستند. آنها نه تنها افزایش دمای سیم‌پیچ را تشخیص می‌دهند، بلکه دمای گاز خروجی را نیز از طریق سنسور مربوطه پایش می‌کنند. حد دمای قطع برای گاز دیسشارژ معمولاً در حدود ۱۴۰ درجه سانتی‌گراد تنظیم شده تا از تجزیه شیمیایی روغن و آسیب به سوپاپ‌ها جلوگیری شود. وظیفه تکنسین، اطمینان از سلامت سنسورها و صحت سیم‌کشی آنها به ماژول است.
در نهایت، برای بهینه‌سازی عملکرد، از سیستم‌های کنترل ظرفیت بهره گرفته می‌شود که ظرفیت کمپرسور را هوشمندانه با بار برودتی لحظه‌ای تطبیق می‌دهند. این فرآیند، که توسط مکانیزم‌های مکانیکی پله‌ای یا روش‌های مدرنی چون درایو فرکانس متغیر (VFD) اجرا می‌شود، به طور همزمان سه مزیت کلیدی دارد: از سیکل‌های متعدد خاموش و روشن شدن جلوگیری می‌کند، مصرف انرژی را به شدت کاهش می‌دهد و استهلاک مکانیکی را به حداقل می‌رساند.
جمع‌بندی
همانطور که تشریح شد، حفاظت از یک کمپرسور بیتزر، یک اکوسیستم پیچیده و به هم پیوسته از تجهیزات مکانیکی و الکترونیکی با تنظیمات دقیق و حساس است. هر جزء، از یک هیتر ساده کارتر گرفته تا یک ماژول هوشمند حفاظت موتور، نقشی تعیین‌کننده در پایداری و دوام کل سیستم دارد. این مجموعه، یک سرمایه‌گذاری بلندمدت در امنیت و کارایی سردخانه شماست که ضامن تداوم کسب‌وکار و جلوگیری از هزینه‌های غیرمنتظره و سنگین تعمیرات است.
تنظیم، کالیبراسیون و یکپارچه‌سازی این شبکه کنترلی پیشرفته، کاری فراتر از یک نصب ساده است؛ این یک فرآیند مهندسی است که نیازمند دانش عمیق از ترمودینامیک، مکانیک و الکترونیک کنترل است. کوچکترین خطا در تنظیم یک پرشر سوئیچ یا سیم‌بندی یک ماژول حفاظتی، می‌تواند تمام این سیستم هوشمند را بی‌اثر کرده و کمپرسور گران‌قیمت شما را در معرض خطر قرار دهد.
کارشناسان دامون آماده ارائه مشاوره تخصصی برای راه اندازی و حفاظت کمپرسورهای بیتزر هستند.
