چطور ظرفیت کمپرسور بیتزر را با بار سرمایشی پروژه تطبیق بدهیم؟

«خشت اول گر نهد معمار کج تا ثریا می‌رود دیوار کج» این ضرب المثل در مورد طراحی سیستم‌های برودتی کاملا صدق می‌کند. در واقع موفقیت یا شکست یک سیستم برودتی، نه در روز راه‌اندازی، بلکه در همان لحظات اولیه طراحی و محاسبات رقم می‌خورد. پاسخ به این سوال کلیدی که چگونه کمپرسور را با نیاز پروژه تطبیق دهیم، سنگ بنای کل سرمایه‌گذاری شماست.

فرض کنید میلیون‌ها تومان صرف ساخت یک سردخانه مدرن کرده‌اید، بهترین عایق‌بندی و تجهیزات را فراهم آورده‌اید، اما به دلیل یک تحلیل اشتباه در انتخاب قلب تپنده سیستم، یعنی کمپرسور، تمام آن سرمایه و محصول در معرض نابودی قرار می‌گیرد.

این یک سناریوی فرضی نیست؛ بلکه روایتی پر تکرار از پروژه‌هایی است که با نادیده گرفتن اصول اولیه مهندسی، متحمل خسارات سنگین شده‌اند. اگر مدتی در بازار پروژ‌های سرمایشی کشور فعالیت داشته باشید، احتمالا سردخانه‌‎‌هایی خواهید دید که به دلیل ضعف کمپرسور، میوه‌هایش پیش از رسیدن به بازار فاسد شده‌اند، یا تونل انجمادی که به دلیل انتخاب کمپرسور ضعیف‌تر از حد نیاز، زمان انجماد را طولانی‌تر کرده و با کاهش کیفیت محصول نهایی، عملاً مزیت رقابتی کارخانه را از بین برده است.

از سوی دیگر شاید کارخانه‌ای ببینید که با انتخاب کمپرسوری بیش از حد قوی، با هزینه‌های بالای برق به سودآوری مجموعه لطمه بزند.

بنابراین، انتخاب کمپرسور متناسب یک تصمیم استراتژیک برای حفظ سرمایه، تضمین کیفیت محصول و کنترل هزینه‌های آتی است؛ پس هم از منظر اقتصادی و هم از دیدگاه فنی بسیار حائز اهمیت است.

اما برای درک عمیق موضوع، باید ابتدا زبان مشترک فنی پیدا کنیم. در دنیای ترمودینامیک و تبرید، ما با دو مفهوم بنیادین سر و کار داریم: «بار سرمایشی» و «ظرفیت برودتی».

بار سرمایشی چیست ؟

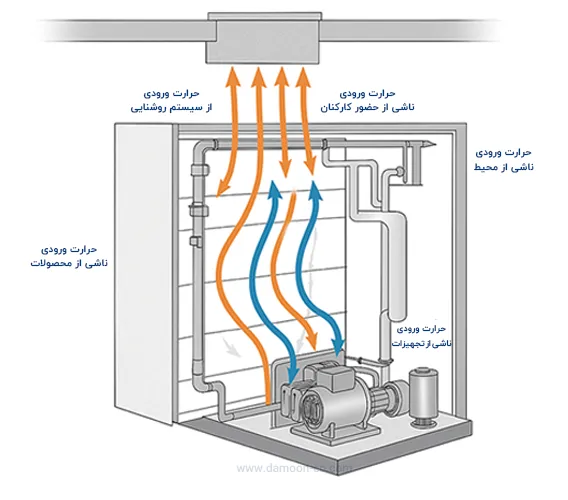

از دیدگاه مهندسی، بار سرمایشی (Cooling Load)، مجموع تمام انرژی‌های حرارتی است که از طرق مختلف به یک فضای کنترل‌شده نفوذ کرده و باید به صورت مستمر از آن خارج شود تا شرایط دمایی مطلوب و پایدار باقی بماند. این یک عدد ثابت نیست، بلکه یک نرخ انتقال حرارت است که از منابع گوناگونی تغذیه می‌شود. این منابع شامل گرمای نفوذی از دیوارها و سقف از طریق مکانیزم هدایت و تششع، گرمای محصولات ورودی که باید تا دمای نگهداری سرد شوند، گرمای ناشی از تنفس بیولوژیکی محصولات زنده مانند میوه و سبزی، بارهای حرارتی ناشی از تردد افراد و ماشین‌آلات، گرمای تولیدی توسط سیستم روشنایی و موتور فن‌ها، و در نهایت بار حرارتی هوای گرم و مرطوبی است که هنگام باز شدن درب‌ها به محیط نفوذ می‌کند. محاسبه بار سرمایشی سردخانه اولین و حیاتی‌ترین گام در طراحی است و نیازمند درک دقیقی از تمام این پارامترهاست.

در طرف مقابل، ما ظرفیت کمپرسور تبرید را داریم.

ظرفیت کمپرسور چیست؟

این ظرفیت، توانایی ترمودینامیکی کمپرسور در پاسخ به بار سرمایشی محاسبه‌شده است. به بیان دقیق‌تر، ظرفیت کمپرسور نشان‌دهنده نرخ برداشت حرارت توسط مبرد در اواپراتور است که مستقیماً به دبی جرمی مبردی که کمپرسور به گردش در می‌آورد و میزان افزایش آنتالپی مبرد در اواپراتور (Δh) بستگی دارد.

این ظرفیت، یک ویژگی ذاتی و ثابت برای یک کمپرسور نیست، بلکه یک متغیر کاملاً وابسته به شرایط کاری سیستم، یعنی فشار در دو سمت مکش و دهش کمپرسور است. ظرفیت حجمی کمپرسور یا همان حجم گازی که در واحد زمان جابجا می‌کند، ممکن است ثابت باشد، اما چون چگالی گاز مبرد با کاهش دمای اواپراتور به شدت افت می‌کند، دبی جرمی و در نتیجه ظرفیت سرمایشی واقعی کمپرسور نیز کاهش می‌یابد.

به همین دلیل، یک کمپرسور مشخص در دمای اواپراتور ۵- درجه، ظرفیت بسیار بالاتری نسبت به عملکرد همان کمپرسور در دمای ۳۰- درجه خواهد داشت. درک این رابطه ترمودینامیک، تفاوت میان یک تکنسین و یک مهندس طراح سیستم تبرید را مشخص می‌کند.

مقایسه ظرفیت انواع کمپرسور

هرچند ظرفیت کمپرسور به شرایط کاری بستگی دارد اما مدل‌های مختلف کمپرسور محدوده ظرفیتی متفاوتی دارند که در ادامه به آن می‌پردازیم:

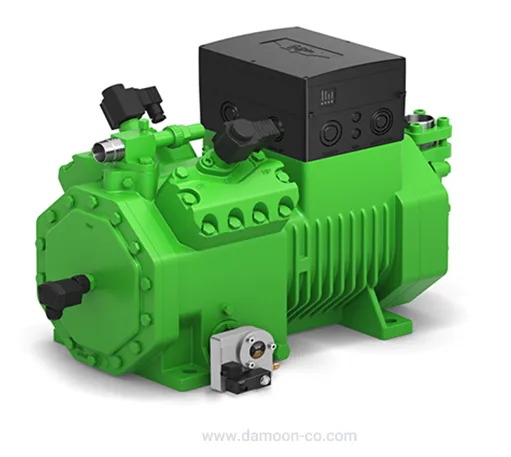

ظرفیت کمپرسور پیستونی

این کمپرسورها به دلیل تنوع بالا در مدل، از ظرفیت‌های بسیار پایین تا ظرفیت‌های متوسط و بالا را پوشش می‌دهند.

کمپرسورهای پیستونی برای طیف گسترده‌ای از کاربردهای تبریدی، از سیستم‌های کوچک تجاری گرفته تا سردخانه‌های صنعتی، مورد استفاده قرار می‌گیرند. کنترل ظرفیت در این نوع کمپرسور معمولاً از طریق از مدار خارج کردن تعدادی از سیلندرها انجام می‌شود که روشی ساده اما غیرپیوسته است.

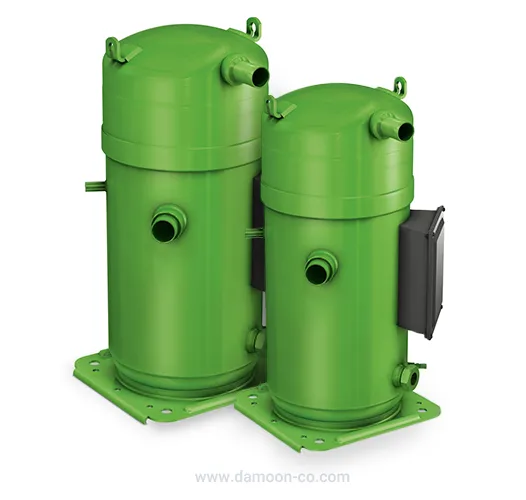

ظرفیت کمپرسور اسکرال

کمپرسورهای اسکرال بیشتر در سیستم‌های تهویه مطبوع و سیستم‌های تبرید با ظرفیت پایین تا متوسط کاربرد دارند.

این کمپرسورها به دلیل راندمان بالا و قطعات متحرک کمتر، گزینه‌ای محبوب در چیلرها و سیستم‌های پکیج هستند. کنترل ظرفیت در آن‌ها محدودتر از مدل‌های اسکرو است.

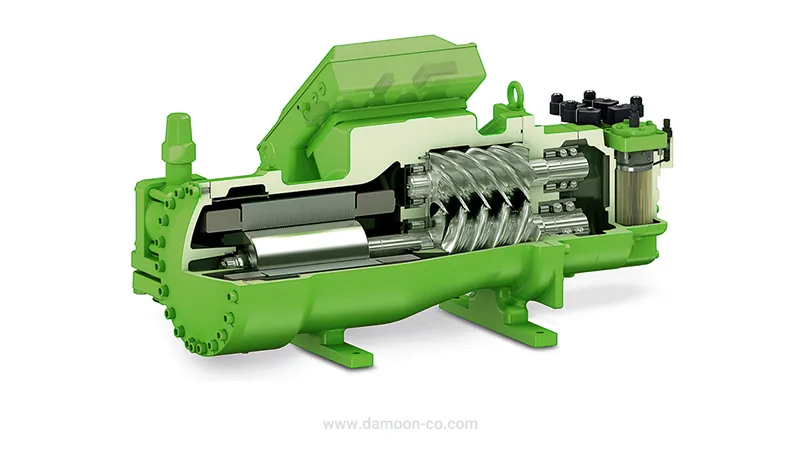

ظرفیت کمپرسور اسکرو

کمپرسورهای اسکرو معمولاً برای کاربردهای صنعتی با ظرفیت‌های متوسط تا بسیار بالا طراحی شده‌اند.

این کمپرسورها به دلیل قابلیت اطمینان بالا و امکان کنترل ظرفیت پیوسته (معمولاً از ۲۵٪ تا ۱۰۰٪)، برای سردخانه‌های بزرگ صنعتی و تونل‌های انجماد گزینه‌ای ایده‌آل محسوب می‌شوند. کنترل ظرفیت پیوسته به تطبیق دقیق توان برودتی با بار سرمایشی لحظه‌ای کمک کرده و باعث صرفه‌جویی قابل توجهی در مصرف انرژی می‌شود.

تفاوت برندهای کمپرسور تبرید

علاوه بر نوع کمپرسور، برند کمپرسور هم در انتخاب نهایی مدل کمپرسور مطابق با بار سرمایشی پروژه موثر است. برندهای مختلف مثل بیتزر، دانفوس، کوپلند و… روش‌های مختلفی برای انتخاب کمپرسور ارائه می‌دهند. در این ادامه به روش انتخاب کمپرسور بیتزر می‌پردازیم.

انتخاب کمپرسور بیتزر متناسب با بار سرمایشی پروژه

حال با توجه به نکات گفته شده، به سراغ انتخاب عملی می‌رویم. فرض کنیم پس از محاسبات دقیق ترمودینامیکی، به این نتیجه رسیدیم که بار سرمایشی پروژه ما 50 کیلووات در دمای تبخیر 10- درجه سانتی‌گراد است. اینجا نقطه حساسی است که بسیاری دچار اشتباه می‌شوند و صرفاً در کاتالوگ به دنبال یک عدد 50 کیلوواتی می‌گردند. این رویکرد به همان اندازه اشتباه است که یک پزشک بدون معاینه بیمار، تنها بر اساس یک داده از روی جعبه دارو، آن را تجویز کند.

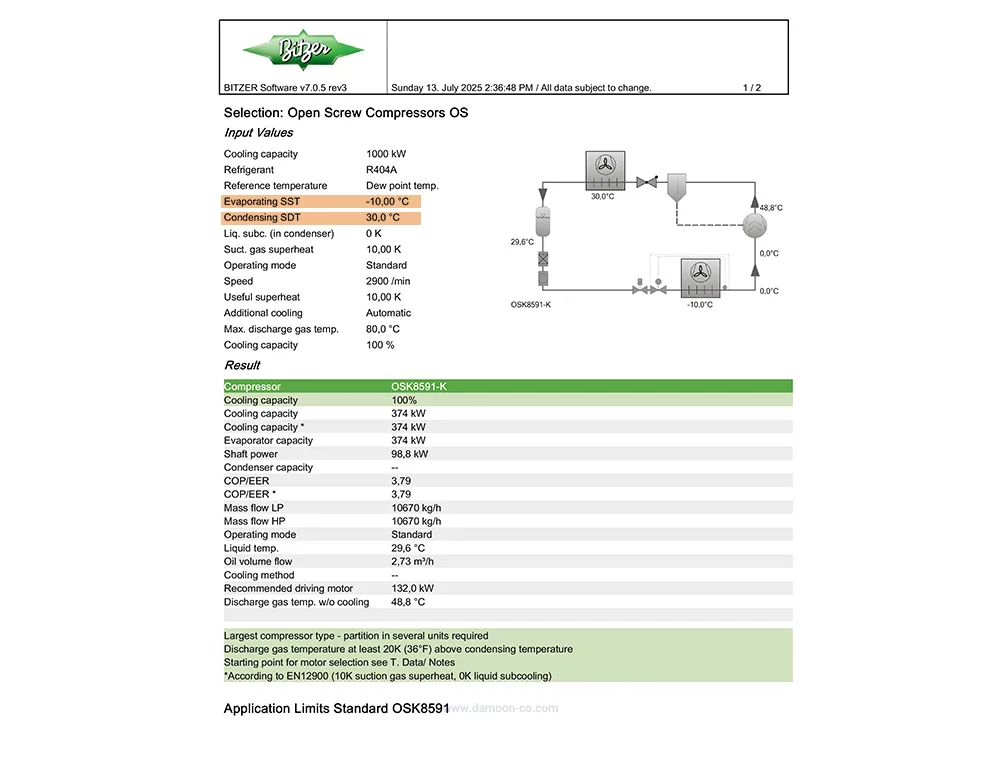

یک مهندس حرفه‌ای برای محاسبه ظرفیت کمپرسور بیتزر، هرگز به داده‌های اسمی اکتفا نمی‌کند. او مستقیماً به سراغ ابزار شبیه‌سازی و انتخاب خود شرکت سازنده، یعنی «نرم‌افزار بیتزر» می‌رود.

در این محیط نرم‌افزاری، ما شرایط واقعی پروژه را شبیه‌سازی می‌کنیم. ما پارامترهای ترمودینامیکی سیستم، شامل نوع دقیق مبرد، دمای تبخیر هدف (مثلاً 10- درجه)، دمای کندانس که تابعی از شرایط اقلیمی محل پروژه است (مثلاً 30+ درجه سانتیگراد برای شهر تهران)، و مقدار دقیق سوپرهیت در ورودی کمپرسور را به عنوان ورودی به نرم‌افزار تعریف می‌کنیم.

نرم‌افزار در پاسخ، نه تنها مدل‌های مناسب را پیشنهاد می‌دهد، بلکه عملکرد دقیق هر مدل را تحت همان شرایط شبیه‌سازی شده به ما نشان می‌دهد: ظرفیت سرمایشی واقعی (Cooling Capacity) که باید با بار سرمایشی ما تطابق داشته باشد، توان الکتریکی مصرفی (Power Consumption) که هزینه جاری ما را مشخص می‌کند، ضریب عملکرد (COP) که معیار راندمان انرژی سیستم است و دبی جرمی مبرد که برای سایزینگ صحیح لوله‌کشی و شیرآلات حیاتی است.

این فرآیند به ما اجازه می‌دهد تا تست ظرفیت واقعی کمپرسور را پیش از خرید و نصب، به صورت مجازی انجام دهیم و گزینه‌ای را انتخاب کنیم که در نقطه بهینه راندمان و ایمنی کار کند. این رویکرد، به خصوص در مورد کمپرسورهای پیچیده‌تر مانند اسکرو که دارای مکانیزم‌های کنترل ظرفیت کمپرسور اسکرو بیتزر هستند، اهمیت دوچندان پیدا می‌کند.

جمع‌بندی

همانطور که ملاحظه کردید، تطبیق ظرفیت یک فرآیند مهندسی عمیق است، نه یک خرید ساده. این مسیر با درک قوانین فیزیک و ترمودینامیک آغاز می‌شود، با محاسبات دقیق بار ادامه می‌یابد و به شبیه‌سازی و تحلیل عملکرد در شرایط واقعی پروژه ختم می‌شود. هرگونه ساده‌انگاری در این مسیر، می‌تواند به قیمت از دست رفتن سرمایه و اعتبار شما تمام شود.

در شرکت دامون، ما به عنوان مشاور و ارائه‌دهنده راه‌حل‌های مهندسی در کنار شما هستیم. کارشناسان متخصص ما به شما کمک می‌کنند تا کمپرسور را با دقتی بی‌نقص و متناسب با نیاز پروژه خود انتخاب کنید. شما می‌توانید از میان مجموعه متنوع کمپرسورهای موجود در سایت ما، بهترین گزینه را انتخاب و اقدام به خرید نمایید.

برای دریافت مشاوره تخصصی و تحلیل مهندسی پروژه خود، می‌توانید با کارشناسان ما تماس بگیرید. همچنین برای مشاهده انواع محصولات کمپرسور بیتزر صفحه زیر را ببینید:
