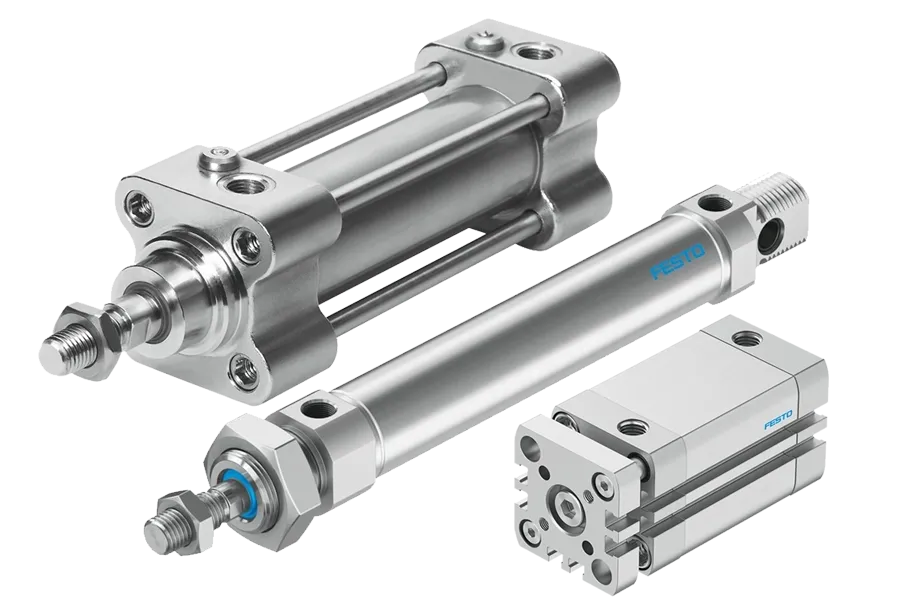

جک پنوماتیک فستو

محصولات شرکت Festo در عملگرهای پنوماتیک بسیار متنوع است. این محصولات شامل سیلندرها و موتورهای پنوماتیک می‌شود که پرکاربردترین آنها در ادامه آمده است:

• سیلندرهای میله‌دار و بدون میله (Linear Drive) برای ایجاد حرکت خطی.
• سیلندرهای چرخشی (Rotary Cylinders) برای ایجاد حرکت دورانی.

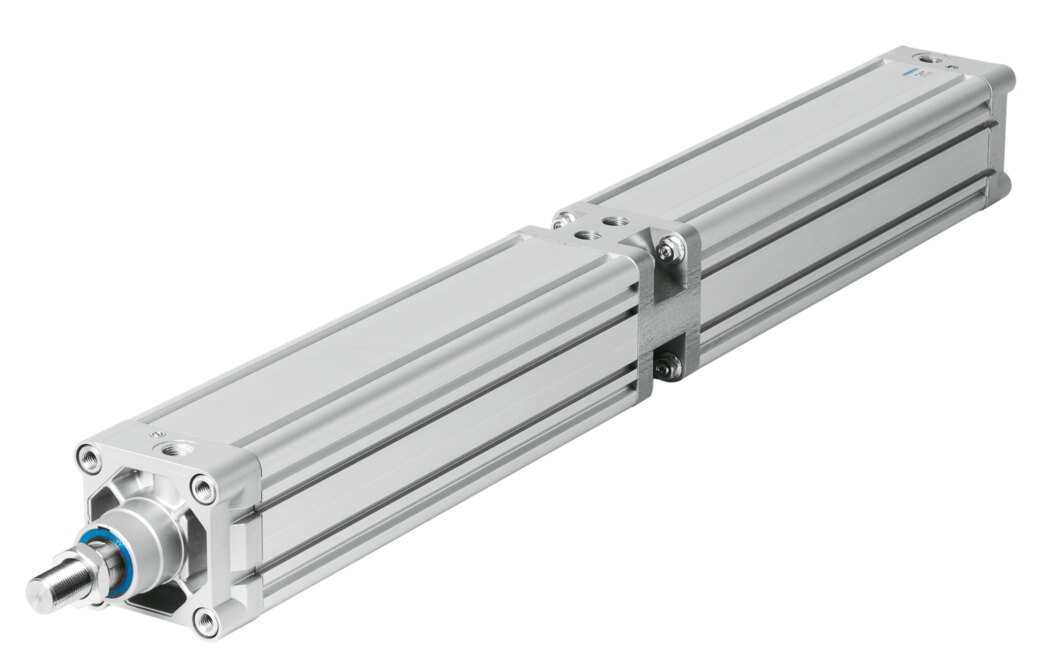

• سیلندرهای تاندِم و چند موقعیتی (Tandem & Multi-position Cylinders) برای افزایش نیروی خروجی یا دستیابی به چندین موقعیت مختلف.
• سیلندرهای استاپر (Stopper Cylinders) برای متوقف کردن یا موقعیت‌دهی قطعات.
• سیلندرهای کلمپ (Clamping Cylinders) برای نگه داشتن یا قفل کردن قطعات در جای خود.

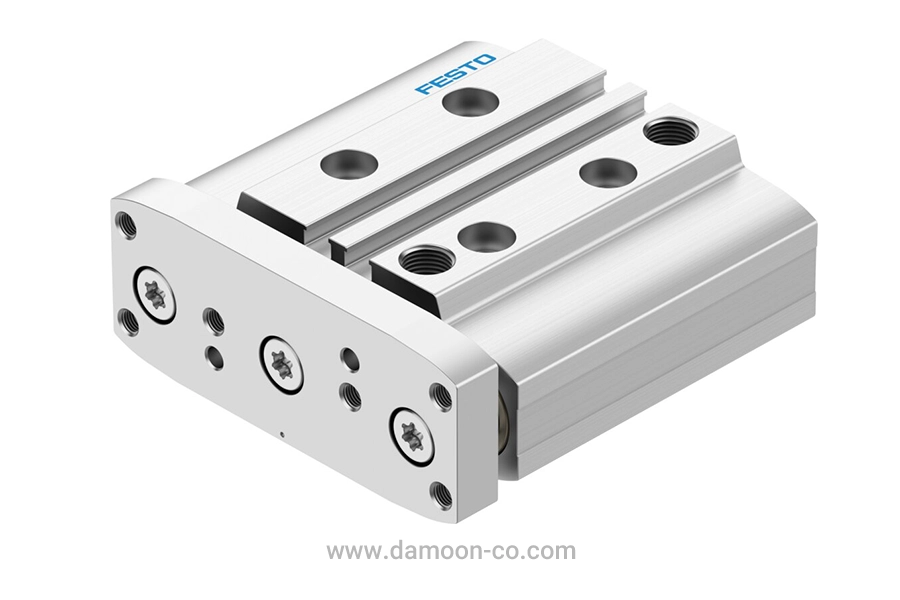

• محرک‌های مجهز به راهنمای خطی (Drives with Linear Guides) برای حرکت دقیق و کنترل‌شده.
• سیلندرهای دیافراگمی و بادکنکی (Bellows & Diaphragm Cylinders) برای کاربردهای خاص با انعطاف‌پذیری بالا.

این تنوع باعث می‌شود سیلندرهای پنوماتیک فستو در صنایع مختلف از اتوماسیون صنعتی و بسته‌بندی گرفته تا خودروسازی و الکترونیک کاربرد گسترده داشته باشند.

در ادامه به توضیح مهمترین دسته‌های جک پنوماتیک فستو که در صنعت ایران پرکاردبردتر است می پردازیم:

همچنین برای مطالعه در مورد این تجهیز پنوماتیک بدون در نظر گرفتن برند می‌توانید صفحه جک پنوماتیک را ببینید.

1-سیلندرهای میله‌دار (Piston rod cylinders)

سیلندرهای میله‌ای Festo جزو محرک‌های پنوماتیکی هستند که برای انجام حرکت‌های خطی به کار می‌روند. با توجه به قطر پیستون، این سیلندرها می‌توانند تا ۵۰ کیلو نیوتن نیرو در فشار ۶ بار ایجاد کنند. برخی مدل‌‌ها طبق استاندارد ATEX مناسب استفاده در محیط‌های انفجاری هستند. نوع استیل ضدزنگ آن‌ها مقاوم در برابر خوردگی بوده و به راحتی تمیز می‌شود.

انواع سیلندر های میله‌دار فستو موجود در بازار به شرح زیر است:

• سیلندرهای گرد(جک قلمی) (Round Cylinders)
• سیلندرهای چهارگوش (جک پروفیلی) (Profile Cylinders)
• سیلندرهای کامپکت یا فشرده (Compact Cylinders)
• سیلندرهای کوتاه‌برد (Short-stroke Cylinders)
• سیلندرهای تخت (Flat Cylinders)
• سیلندرهای مینیاتوری (Miniature Cylinders)
• سیلندرهای پیچی (Screw-in Cylinders)
• سیلندرهای ضد زنگ (Stainless-steel Cylinders)

1-1- سیلندرهای پنوماتیک گرد فستو (Round Cylinders)

سیلندرهای گرد (Round Cylinders) یا جک قلمی فستو از نوع سیلندرهای میله‌پیستونی پنوماتیکی هستند که به دلیل طراحی دایره‌ای‌شان، امکان نصب در فضاهای محدود را فراهم می‌کنند. این نوع سیلندرها انتخابی ایده‌آل برای کاربردهای عمومی و فضاهای محدود هستند و در عین حال کیفیت و دوام بالای محصولات فستو Festo را به‌همراه دارند. قابلیت ارائه به صورت یک طرفه (Single-acting) یا دو طرفه (Double-acting) نیز در طراحی آن‌ها پیش بینی شده است.

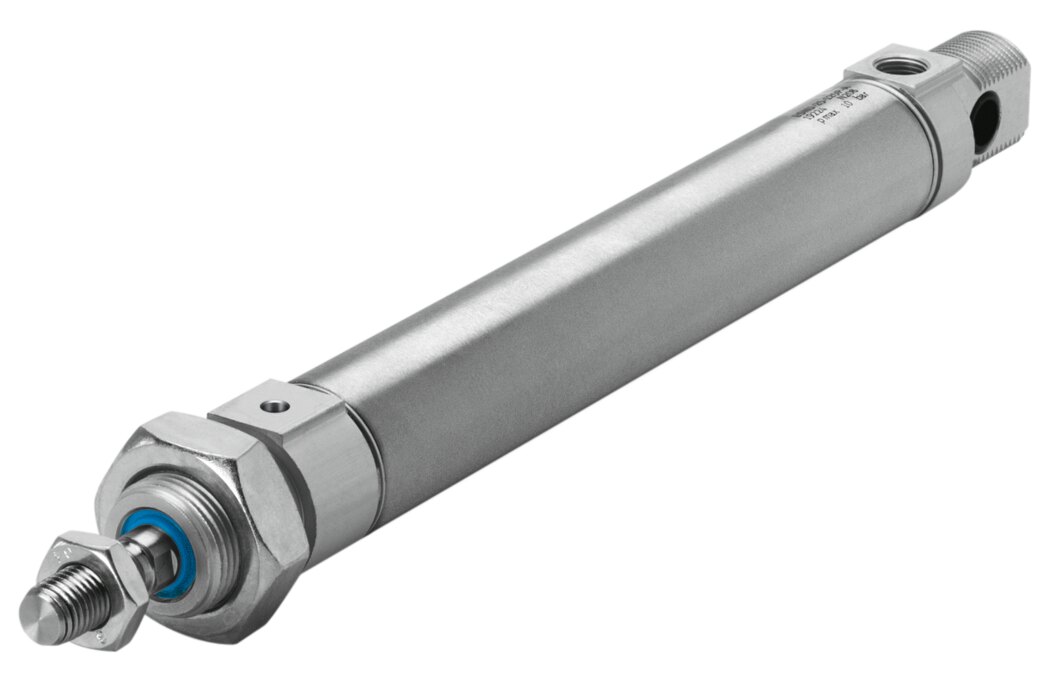

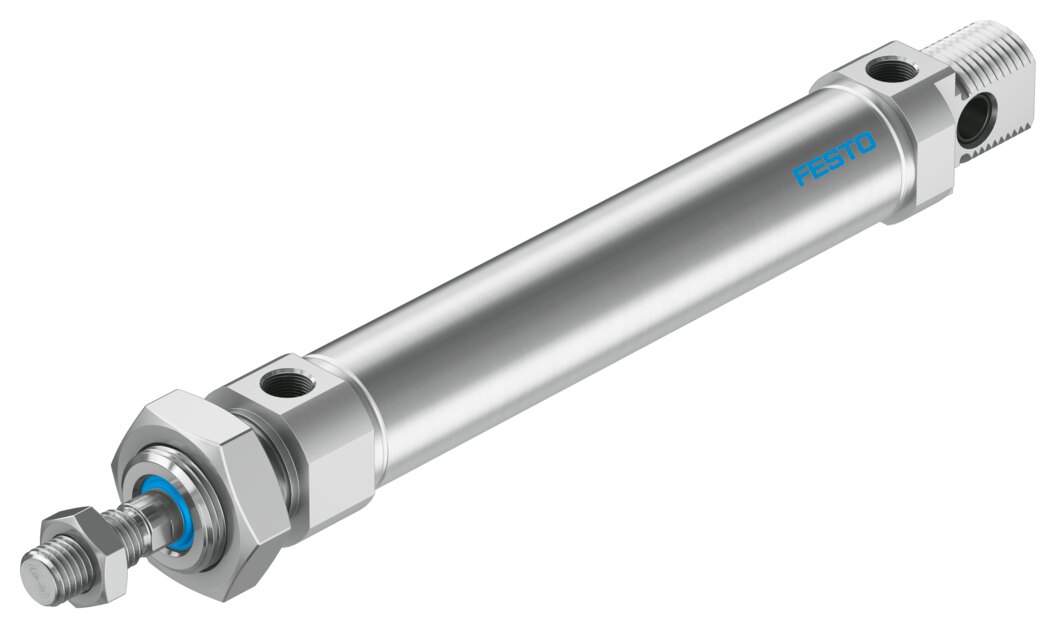

1-1-1- جک قلمی پنوماتیک فستو سری DSNU

این سری سیلندرهای گرد که منحصراً به‌ شکل دو طرفه تولید شده است، بر اساس قطر پیستون، شامل مدل‌هایی در سایزهای ۸، ۱۰، ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر است. برد این سری با توجه به مدل و سایز پیستون شامل بازه‌ای بین ۱۰ میلیمتر تا ۵۰۰ میلی‌متر است.

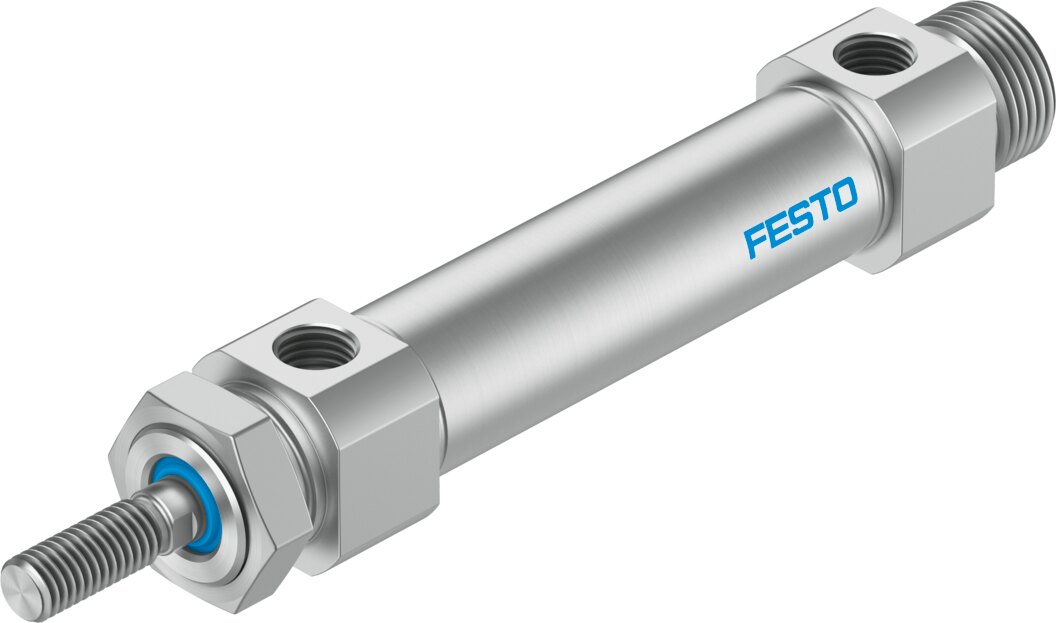

2-1-1- جک پنوماتیک فستو قلمی سری DSNU-S

از نظر کارکرد و نوع طراحی این سری سیلندرها دقیقا مانند سری DSNU است، اما از آنجا که ساختار و سایز کوتاه‌تری دارد، حتی از آن سری نیز فضای کمتری اشغال می‌کند. از دیگر تفاوت‌های اصلی این دو سری می‌توان به اندازه‌ی قطر پیستون این سری اشاره کرد که تنها شامل سایز‌های ۸، ۱۲، ۱۶، ۲۰ و ۲۵  میلی‌متر می‌شود. به‌‌همین دلیل بردی در بازه‌ی ۱۰ تا  ۲۰۰ میلی‌متر را برای این سری ممکن می‌سازد.

3-1-1- جک قلمی پنوماتیک فستو سری ESNU

این سری سیلندرها، نمونه‌ی یک طرفه‌ی DSNU به‌شمار می‌رود و در مدل‌های مختلف‌، سایز پیستون‌هایشان ۸، ۱۰، ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر است. به‌دلیل یک طرفه بودن عملکرد این مدل‌ها بازه‌ بردشان بین ۱۰ تا ۵۰ میلی‌متر است.

4-1-1- جک قلمی پنوماتیک فستو سری EG-PK

این سری جک‌های قلمی Festo در سایز میکرو تولید شده‌ و طراحی باریک این سیلندرها باعث می‌شود که  برای مونتاژهای فشرده مناسب باشند. به عنوان مثال، از آن‌ها می‌توان در دستگاه‌های IVD-POC (تشخیص پزشکی) یا در سیستم‌های تست کیبورد و تلفن‌های همراه استفاده کرد.

این سری سیلندرهای فستو باتوجه به کاربردهای فوق در صنعت، پیستون‌هایشان درقطرهایی به سایز ۲.۵، ۴ و ۶ میلی‌متر ساخته شده‌اند. با توجه به عملکرد یک طرفه، این سری دارای برد ۵ تا ۲۵ میلی‌متر هستند.

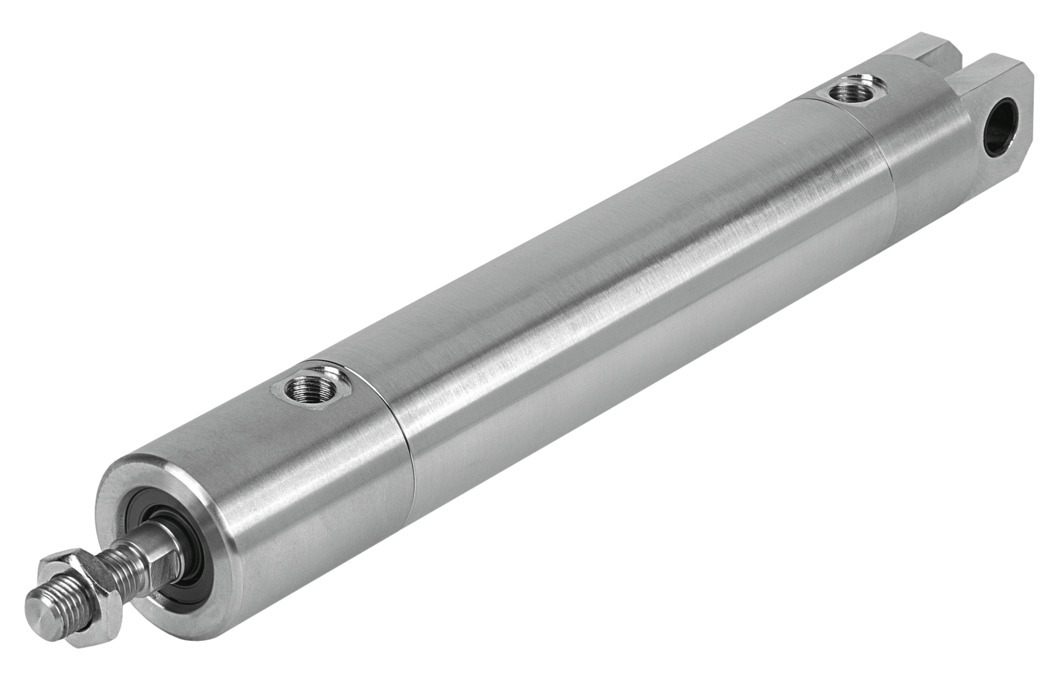

5-1-1- جک پنوماتیک قلمی فستو سری CRHD

یکی از ویژگی های سیلندرهای پنوماتیک گرد CRHD مقاوم در برابر خوردگی برای کار در شرایط محیطی سخت و خورنده است.

این سری طوری طراحی شده که به سادگی قابل شست‌وشو، دارای ساختار انعطاف پذیر و مقاوم در برابر حرارت است و برای نیازهای صنعتی سنگین مورد استفاده قرار می‌گیرند.

همچنین مجهز به‌پیستون‌هایی در سایزهای ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متری و کارکردشان یک طرفه است.

6-1-1- جک قلمی پنوماتیک فستو سری CRDSNU

این سری جک های قلمی فستو (Festo) نیز به شکل مقاوم در برابر انواع شرایط محیطی سخت، اعم از خوردگی و زنگ زدگی ساخته شده و انتخابی مناسب برای صنایع سنگین محسوب می‌شود.

دارای پیستون‌هایی به قطر‌های ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر است و بردی بین ۱۰ تا ۲۰۰ میلی‌متر دارد.

برای مطالعه جزئی تر در مورد این نوع سیلندر می‌توانید صفحه جک قلمی دامون را ببینید.

2-1- سیلندر چهارگوش (جک پروفیلی) (Profile Cylinders) و سیلندر میل‌کششی (جک چهارمیل) (Tie Rod Cylinders) پنوماتیک فستو

این سیلندرهای میله‌ای دوطرفه همزمان دو ویژگی کلیدی دارند: امکان نصب قطعات الحاقی متنوع برای تطبیق با تقریباً هر شرایط نصب صنعتی و تنظیم خودکار ضربه‌گیر بادی. این مزیت زمان راه‌اندازی را کاهش داده و به‌صورت هوشمند با تغییرات بار و سرعت هماهنگ می‌شود؛ به همین دلیل هم در بهره‌برداری سریع و هم در عملکرد پایدار، انتخابی مطمئن به شمار می‌آیند.

سیلندر چهارگوش، بیشتر در صنایع مدرن با نیاز به نصب سریع و طراحی فشرده استفاده می‌شود در حالی که سیلندر میل‌کششی، به دلیل استحکام بالاتر، برای کاربردهای سنگین و پرفشار انتخاب بهتری است.

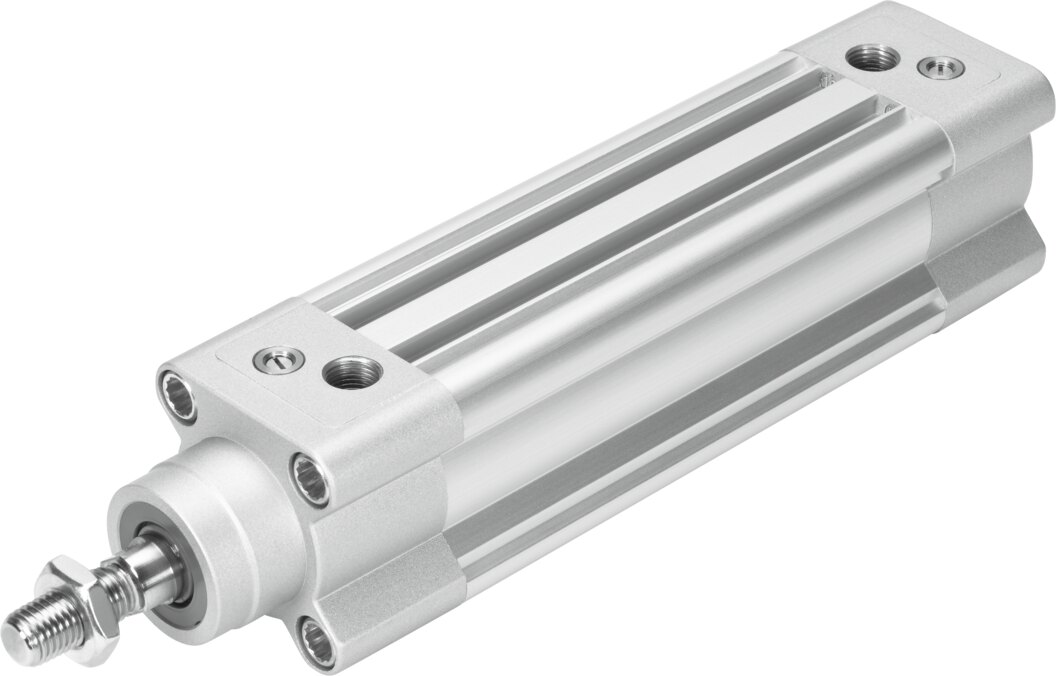

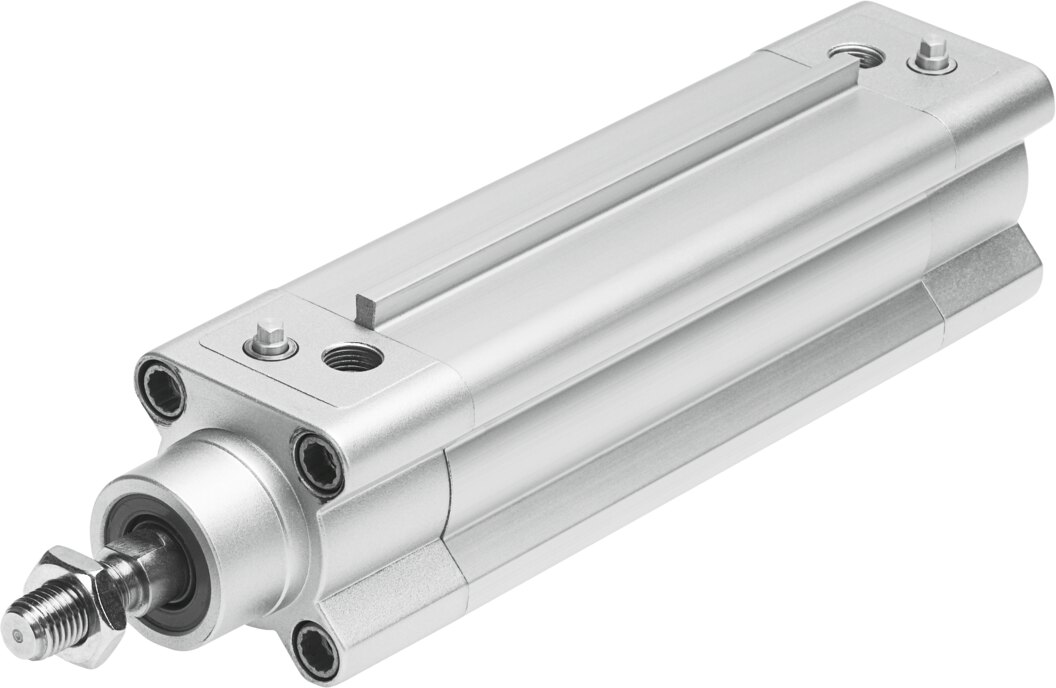

1-2-1-جک پنوماتیک چهارگوش سری DSBC فستو

این سیلندرهای چهارگوش استاندارد که از ابعاد بزرگ‌تری برخوردار هستند، دارای پیستون‌هایی به قطر ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ میلی‌متر هستند. تمامی این مدل‌ها به‌شکل دو طرفه کار می‌کنند و با توجه به‌سایزشان بردی در بازه‌ی ۲۰ تا ۵۰۰ میلی‌متر ایجاد می‌کنند.

2-2-1-جک پنوماتیک چهارگوش سری CRDNG فستو

ویژگی اصلی و چشمگیر این سری‌ سیلندرهای چهارگوش فستو، مقاومت بالای ‌آن‌ها در برابر حرارت، حریق و خوردگی است. همین ویژگی استفاده از آن‌ها را برای صنایع سنگین و تحت فشار بسیار بالا می‌برد.

برای سهولت در عملیات نصب لوازم جانبی، شیارهایی بر روی بدنه‌ این سری سیلندرهای چهارگوش Festo طراحی شده‌است.

این سری مجهز به‌ پیستون‌هایی به قطر ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ میلی‌متر هستند.

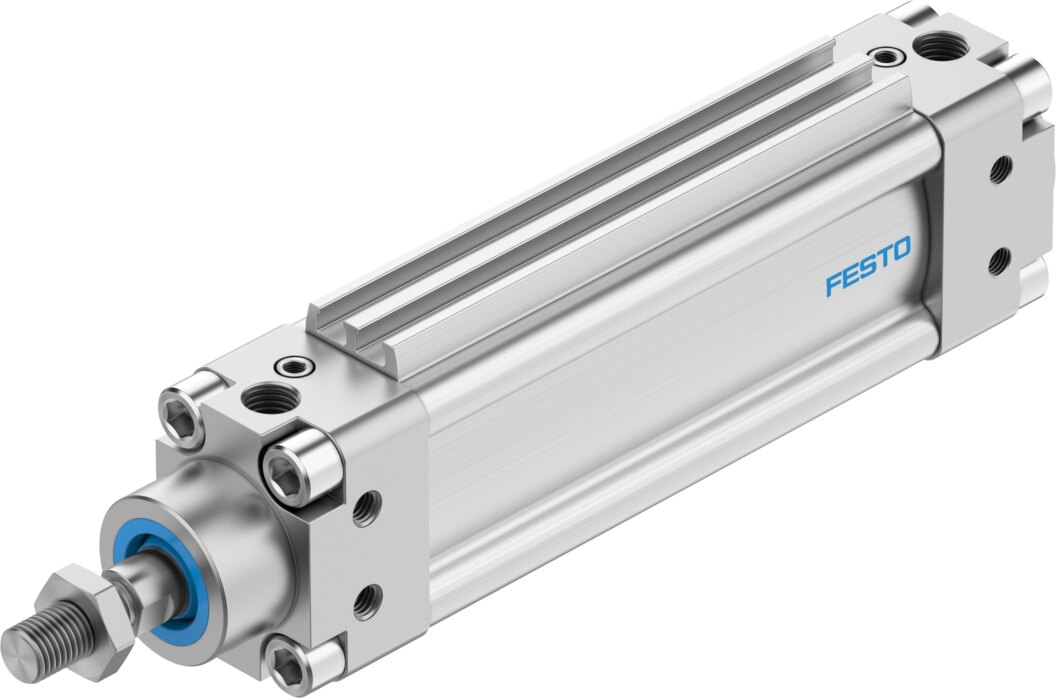

3-2-1- جک پنوماتیک چهارگوش سری DSBF فستو

این سری جک‌های فستو طوری طراحی و ساخته شده که متناسب با شرایط محیطی خورنده است.

مهندسین فستو با افزایش مقاومت سری DSBF در برابر عوامل خورنده، موفق به تولید محصولی شدند که دارای بالاترین نرخ مقاومت در برابر این شرایط در محیط کاری است.

این سری سیلندرها نیز مجهز به‌ پیستون‌هایی به قطر ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ میلی‌متر می‌باشد و بردی در بازه‌ی ۲۵ تا ۵۰۰ میلی‌متر تولید می‌کند.

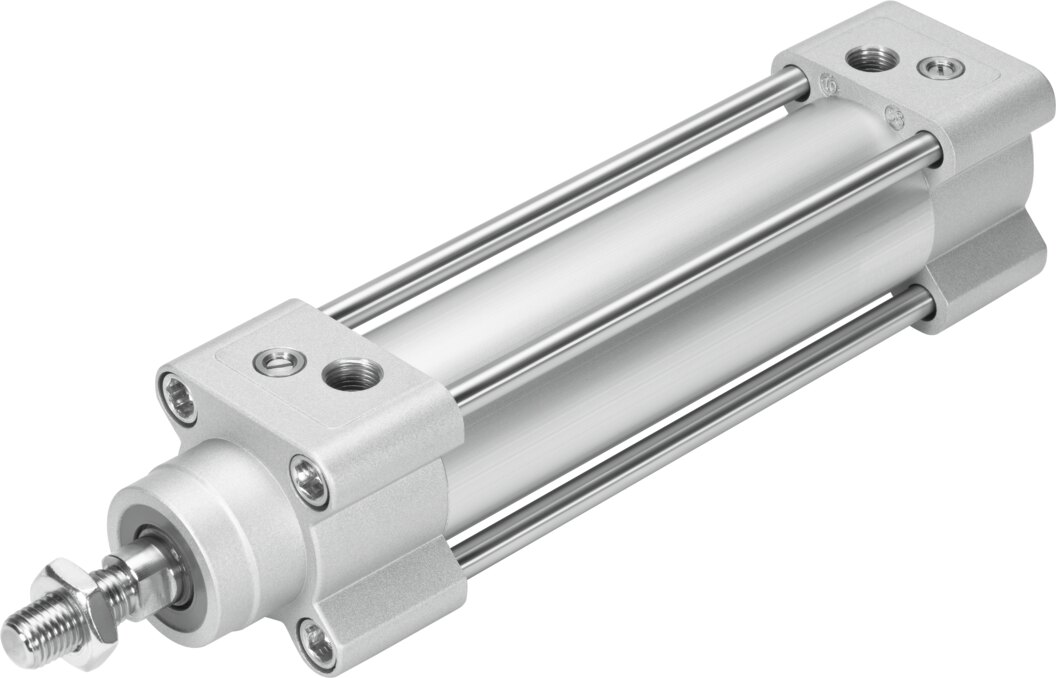

4-2-1- جک پنوماتیک میل کششی (چهارمیل) فستو سری DSBG

این سری سیلندرهای چهار میل فستو که از نوع میل‌کششی (Tie Rod Cylinders) هستند، برای استفاده در صنایع غذایی، بسته‌بندی و حفاری مطلوب هستند.

سری DSBG در سایزهای از ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۲۵، ۱۶۰، ۲۰۰، ۲۵۰ و ۳۲۰  میلی‌متر تولید شده و بردی بین ۲۵ تا ۵۰۰ میلی‌متر را تولید می‌کند.

با توجه به ابعاد بزرگ و نوع عملکردشان موجب شده تا با بهره‌گیری از استاندارد ATEX، مدل‌های مختلفی از این سری، ضد انفجار ساخته شوند.

برای مطالعه بیشتر در مورد این سری از جک‌ه می‌توانید صفحه جک چهارمیل پنوماتیک را ببینید.

3-1- سیلندرهای فشرده (جک کامپکت) (Compact cylinders)، کوتاه‌برد (Short Stroke Cylinders) و تخت (Flat Cylinders) فستو

از این نوع جک‌های فستو (Festo) معمولاً در ماشین‌آلات بسته‌بندی، رباتیک، تجهیزات تست و خطوط مونتاژ استفاده می‌شود، جایی که کمبود فضا یک چالش بزرگ است.

سیلندرهای فشرده وقتی انتخاب می‌شوند که فضای طولی محل نصب در حداقل میزان ممکن باشد.

سیلندرهای کوتاه‌برد برای حرکات سریع و محدود عالی هستند و سیلندرهای تخت مناسب محیط‌هایی هستند که ارتفاع محل نصب بسیار محدود باشد.

1-3-1- جک‌ پنوماتیک فشرده سری  AND-S فستو

این جک‌های پنوماتیک فستو که در مجموعه‌ سیلندرهای فشرده یا کامپکت (Compact Cylinders) قرار می‌گیرند؛ به‌شکل دو طرفه عمل می‌کنند، بسیار کم حجم و کم وزن  و انتخابی بسیار عالی برای سیستم‌هایی‌ هستند که با مشکل کمبود فضا روبرو هستند.

از ویژگی‌های بارز این سری می‌توان به مجهز بودن این سری به میل پیستونی با رزوه‌ی نری و مادگی‌ و عملکردی مناسب برای حرکات کوچک و با سرعت تقریبا پایین اشاره کرد؛ به‌شکلی که مدل‌های متفاوت این سری توان تولید ضربات حرکتی در برد بین ۵ تا ۵۰ میلی‌متری را دارند. قطر پیستون این سری‌ها ۶، ۱۰، ۱۲، ۱۶، ۲۰، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر است.

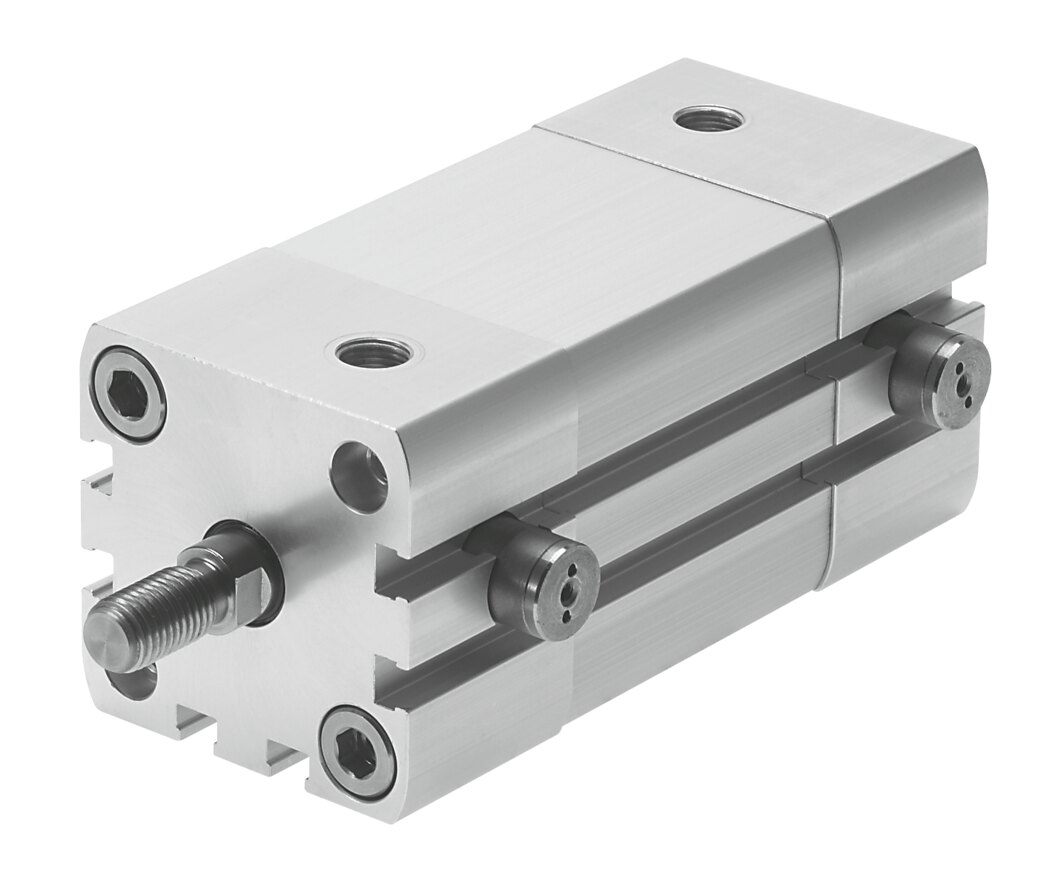

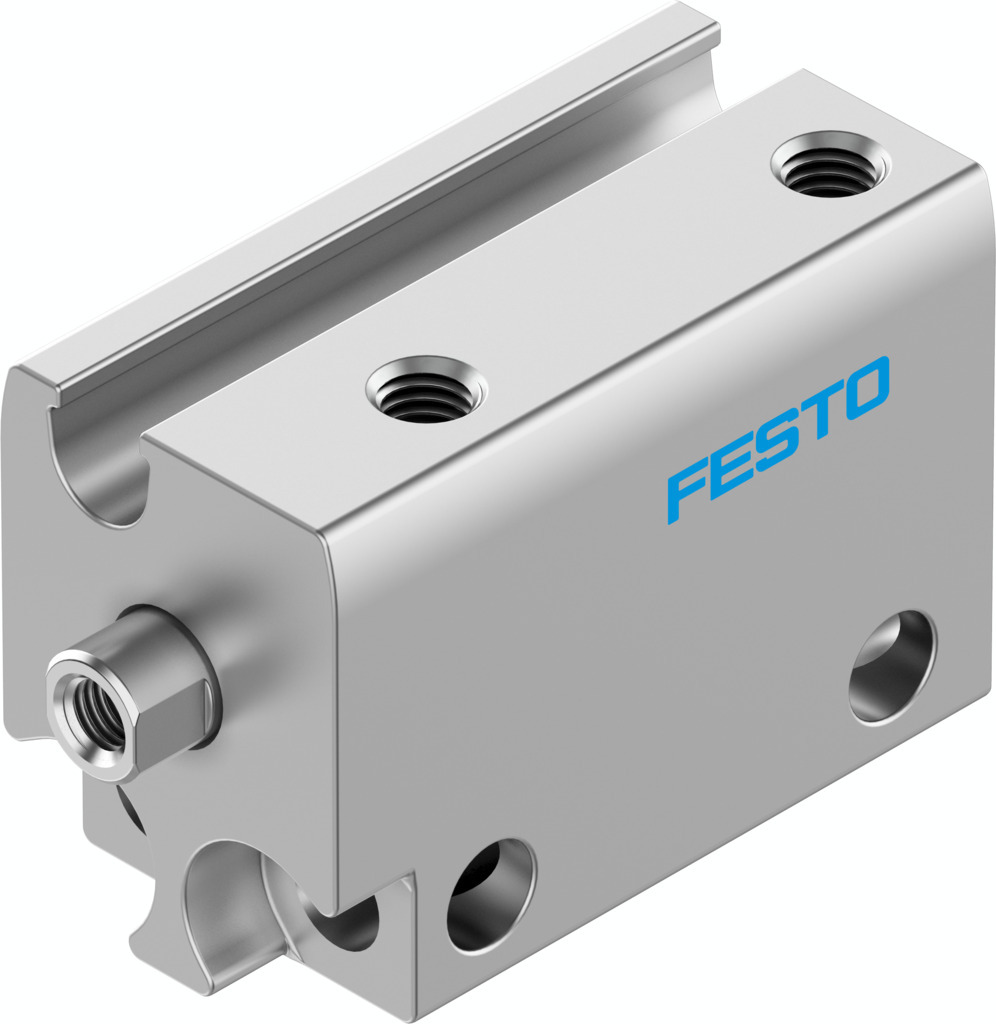

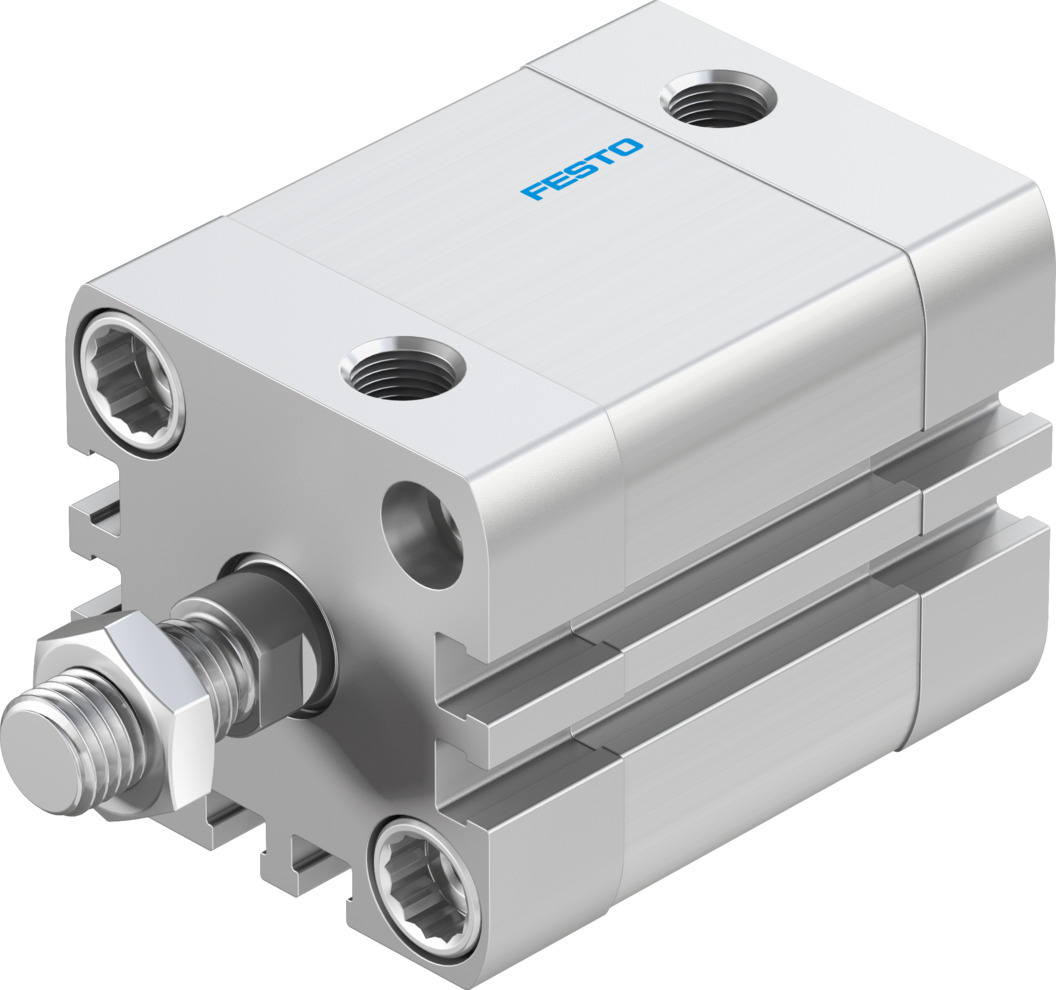

2-3-1-جک‌ پنوماتیک فشرده سری ADN فستو

این سری نیز جزو سیلندرهای دوطرفه‌ کامپکت و فشرده (Compact Cylinders) محسوب می‌شود. تفاوت سری ADN با سری ADN-S در اندازه‌ی قطر سیلندرها و برد آنهاست.

قطر پیستون در این سری ۱۲، ۱۶، ۲۰، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ میلی‌متر و برد آن از ۵ تا ۸۰ میلی‌متر درنظر گرفته شده است.

مانند سری AND-S این سری هم مناسب صنایع بسته‌بندی و غذایی، معدن و حفاری، اتاق ایزوله و باطری سازیست.

3-3-1- جک‌ پنوماتیک فشرده سری DZH فستو

طراحی مسطح این سری سیلندرهای فستو (Festo) باعث شده که برای نصب به‌شکل مانیفولد (نصب چند لایه) مناسب باشند.  این سیلندرها با بهره‌گیری از پیستونی بیضی شکل، مقاومت بسیار مناسبی در برابر حرکت چرخشی دارند.

قطر پیستون این سیلندرهای دو طرفه ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر است و دارای رزوه‌ی نری هستند. این سیلندرها می‌توانند بردی به طول ۲۵ تا ۵۰۰ میلی‌متر داشته باشند.

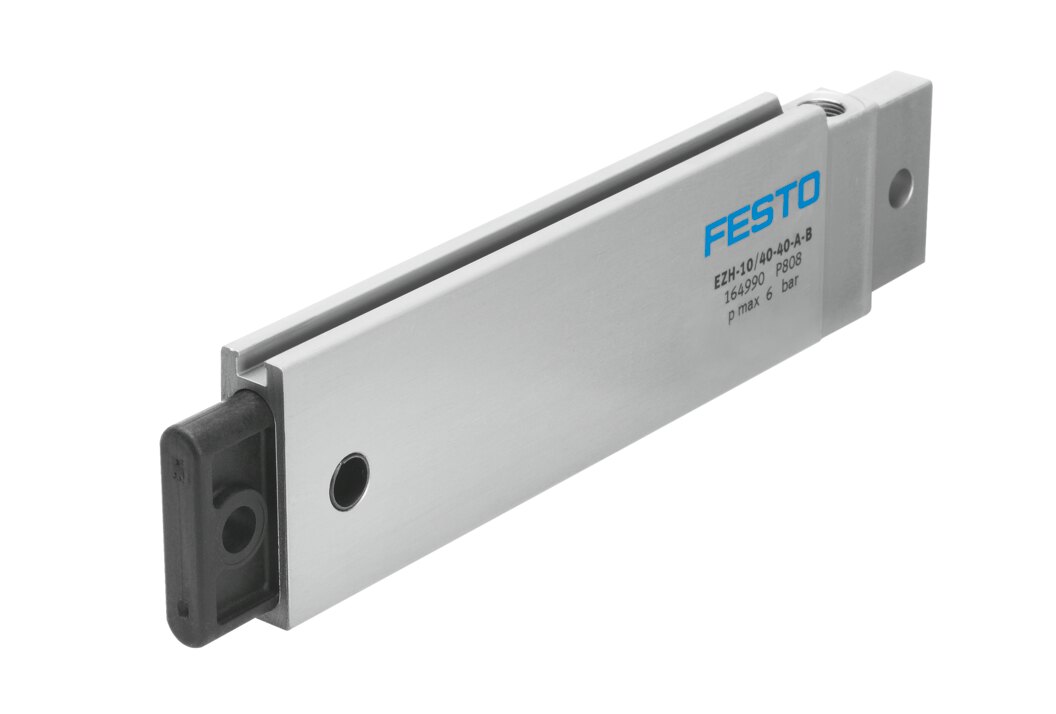

4-3-1- جک‌ پنوماتیک فشرده سری EZH فستو

این سری سیلندرهای کامپکت Festo با طراحی خاص و بسیار تخت، به عنوان بهترین انتخاب برای فضاهای بسیار کم و محدود محصوب می‌شود.

این سیلندرهای یک طرفه که در اندازه‌های بسیار کوچک نیز موجود هستند، دارای قطر پیستونی در سایزهای ۱.۵، ۲.۵، ۵، ۶.۵، ۹، ۱۰، ۲۰ و ۴۰ میلی‌متر هستند و بردی به طول ۱۰ تا ۵۰ میلی‌متر دارند.

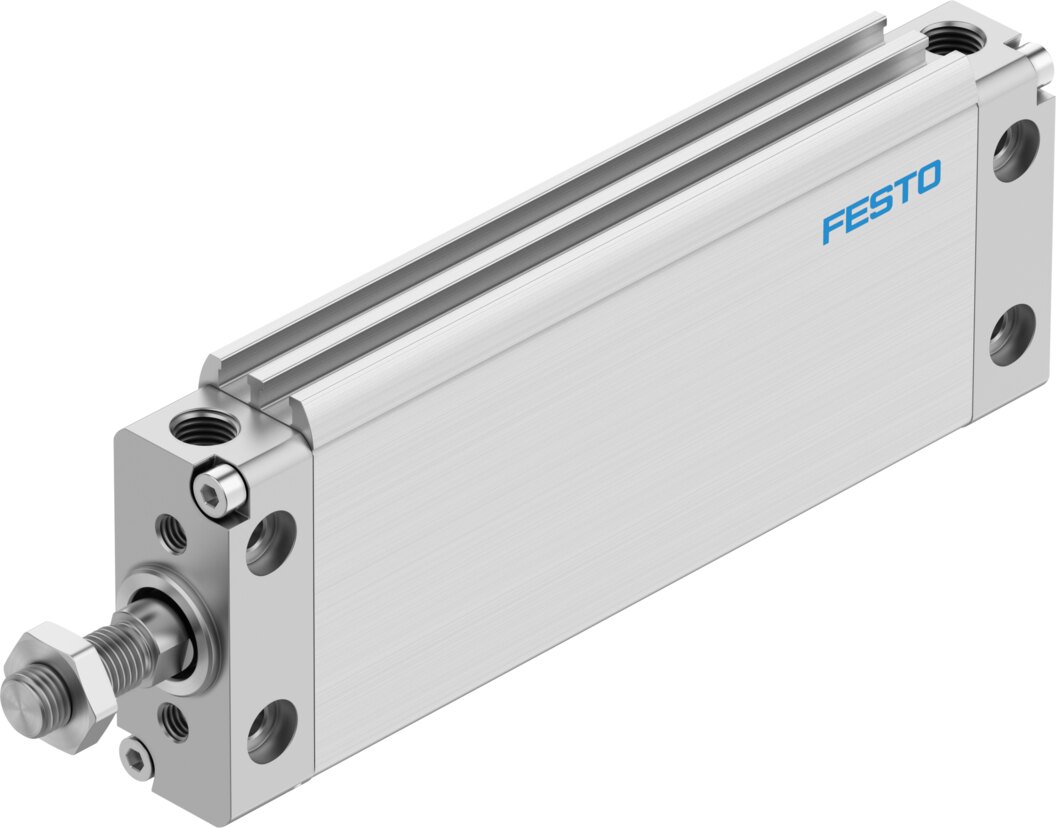

5-3-1- جک‌ پنوماتیک فشرده سری متریک DZF فستو

محافظ قابل تنظیم، پیستون بیضی شکل و تناسب برای نصب به‌شکل بلوکی، از ویژگی‌های اصلی سری متریک DZFهاست.

این سری که دارای پیستون‌هایی با قطر ۱۲، ۱۸، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر هستند و بردی به طول ۱۰ تا ۳۲۰ میلی‌متر دارند.

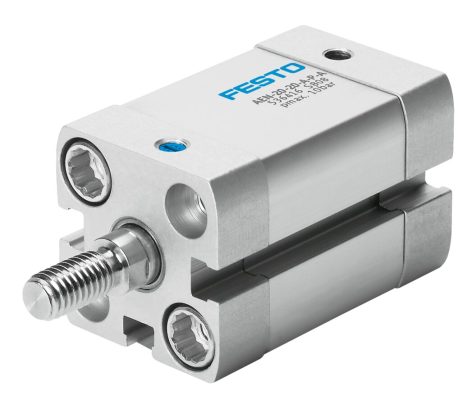

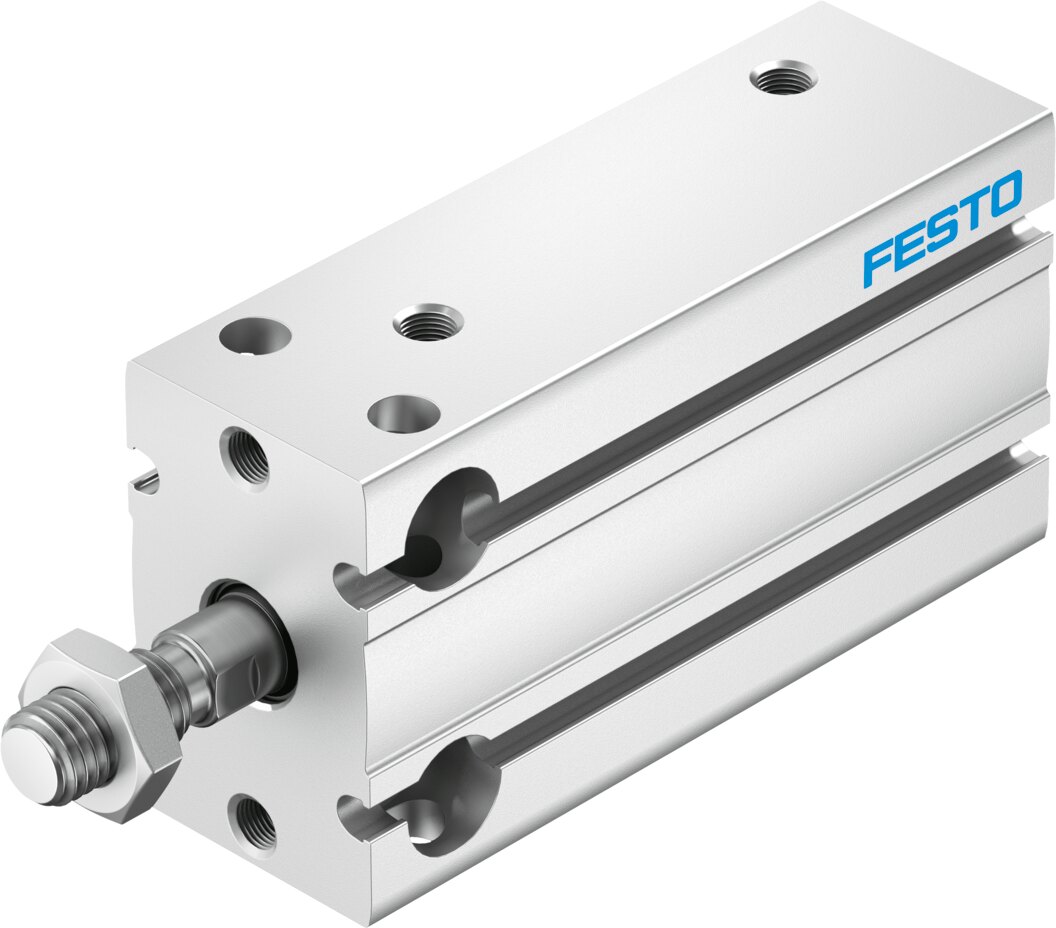

6-3-1- جک‌ پنوماتیک فشرده سری یک طرفه‌ AEN-S فستو

این سری سیلندرهای فستو که به‌شکل یک پارچه تولید شده‌اند، بازده بالایی دارند و به فضای بسیار کمی برای نصب نیاز دارند.

این ویژگی‌ها در کنار وزن کم و مجهز بودن به رزوه‌های نری و مادگی، این سری را برای حرکات کوتاه مناسب کرده است.

قطر پیستون این سری ۶، ۱۰، ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر است و برد ۵ تا ۲۵ میلی‌متر را تولید می کنند.

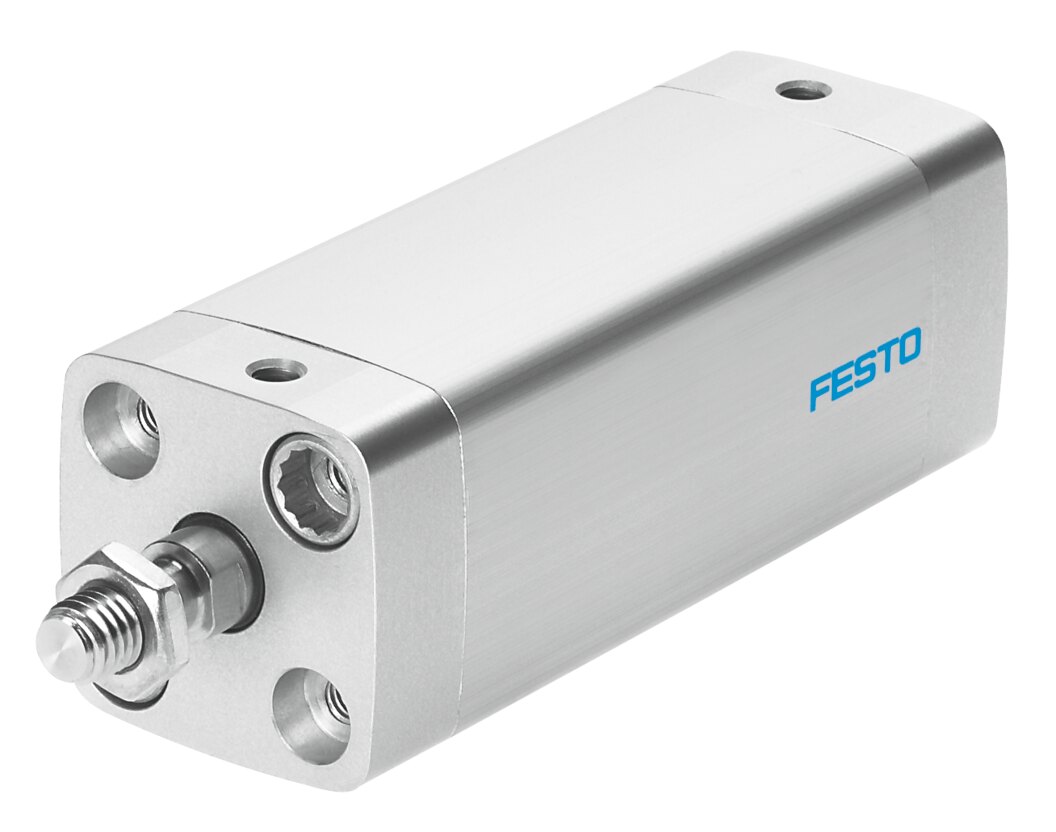

7-3-1- جک‌ پنوماتیک فشرده سری CDC فستو

سیلندرهای فستو سری CDC با درنظر گرفتن مقاومت بالا نسبت به زنگ‌زدگی ساخته و تولید شده‌اند. با توجه به نوع طراحی، این سری تا ۵۰% به فضای کمتری برای نصب نیاز دارد.

تولید شدن سری CDC با رزوه‌های نری و مادگی، باعث شده که برای صنایع بسیار متعددی مانند بسته‌بندی و غذایی، حفاری و صنعت معدن مناسب و قابل استفاده باشند.

قطر پیستون این سری‌ها ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳ و ۸۰ میلی‌متر است.

8-3-1- جک‌ پنوماتیک فشرده فستو سری DPDM

این سری سیلندرهای Festo در دو مدل یک طرفه و دو طرفه تولید شده که با بهره‌گیری از وزن کم و اندازه کوچک، قابلیت پیچ شدن روی انواع سیستم ها را دارد و از طریق رزوه‌ی مادگی این عملیات را انجام می‌دهند.

سایزهای ۶، ۱۰، ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر نیز برای قطر پیستون این سیلندرها در نظر گرفته شده‌است و بردشان ۵ تا ۳۰ میلی‌متر است.

9-3-1- جک‌ پنوماتیک فشرده سری ADN-EL فستو

ویژگی اصلی این سری سیلندرهای فشرده فستو، محافظ ثابت و نگه‌دارنده‌هایی در جلو و پشت است. پیستون این سری‌ها مجهز به رزوه‌ی نری و مادگی است و و در قطرهایی به سایز ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر موجود است.

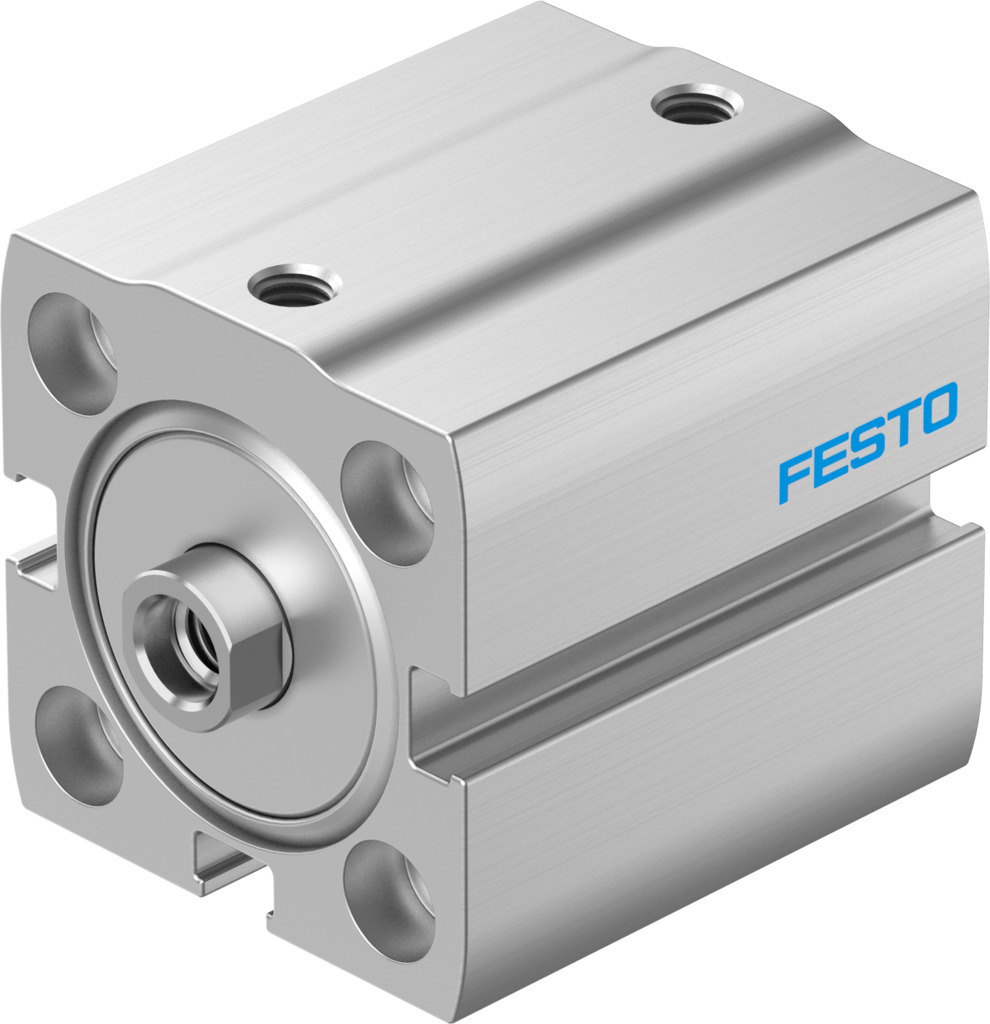

10-3-1-جک‌ پنوماتیک فشرده فستو سری یک طرفه‌ AEN

این سری سیلندرهای فشرده فستو دارای دو مدل محافظ دستی  یا اتوماتیک در بازار موجود است. پیستون‌هایی با قطر ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر دارد و مناسب‌ترین مصرفشان در صنایع غذایی و بسته‌بندی است.

برای مطالعه بیشتر در این زمینه می‌توانید صفحه جک فشرده را مطالعه کنید.

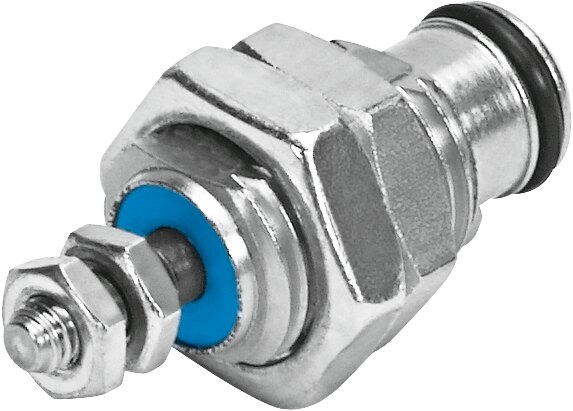

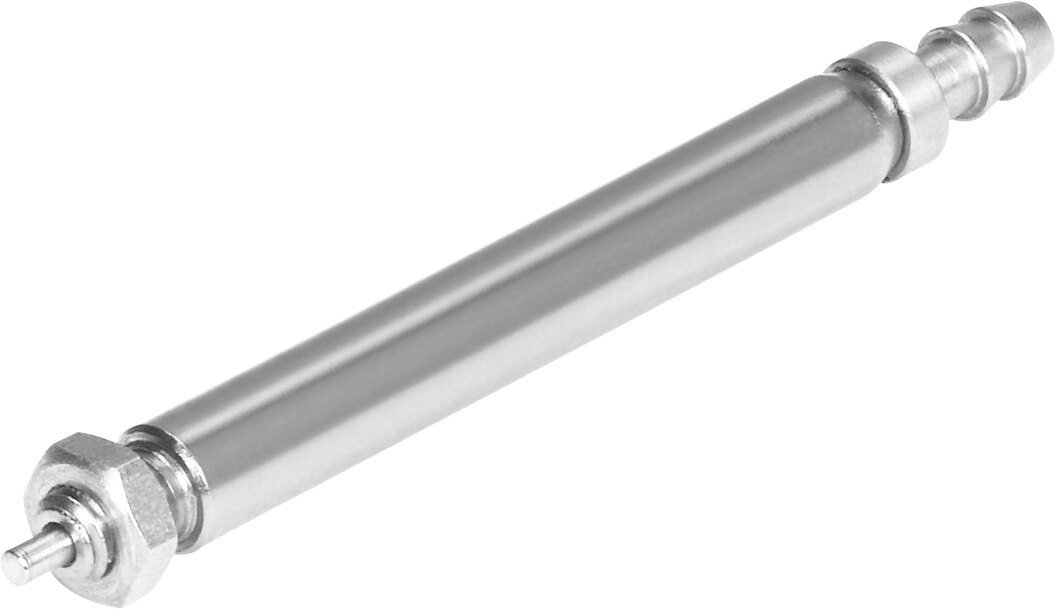

4-1- جک کارتریجی (Multi mount Cylinders) و سوزنی (Pin Cylinders) فستو

سیلندر کارتریجی فستو نوعی سیلندر میله‌پیستونی هستند که به‌طور مستقیم درون یک سوراخ رزوه‌دار روی سیستم نصب و راه‌اندازی می‌شوند.

مهمترین ویژگی این سیلندرها این است که نیازی به لوازم جانبی جداگانه برای نصب یا اتصال  ندارند، طراحی آن‌ها امکان چیدمان بسیار فشرده و نصب در فضاهای بسیار کوچک را فراهم می‌کند و به دلیل پیچ شدن مستقیم در جای موردنظر، نصب ساده و سریعی دارد. به‌طور کلی این سیلندرها مناسب برای کاربردهایی با طراحی‌های یکپارچه و مینیمال هستند.

1-4-1-جک کارتریجی یک طرفه سری EGZ فستو

این مدل جک کارتریجی یک طرفه به‌شکل پیچی در سیستم نصب می‌شوند و به رزوه‌ی مادگی مجهز هستند. پیستون این سیلندرها با قطر ۶، ۱۰ و ۱۶ تولید شده‌اند و بردی به طول ۵ تا ۱۵ میلی‌متر دارند.

5-1- سیلندرهای کلمپ‌ یا قفل شونده (Clamp Cylinders) فستو

این نوع سیلندرها دارای یک واحد کلمپ اضافی هستند که وظیفه آن قفل کردن یا نگه داشتن میله‌پیستون است. زمانی که فشار کاری به کمتر از حداقل مقدار تعیین‌شده کاهش پیدا کند، عمل کلمپینگ به‌صورت اصطکاکی (Frictional) انجام می‌شود و بسته به نوع طراحی، کلمپ‌ها می‌توانند با لقی (Backlash) یا بدون لقی عمل کنند.

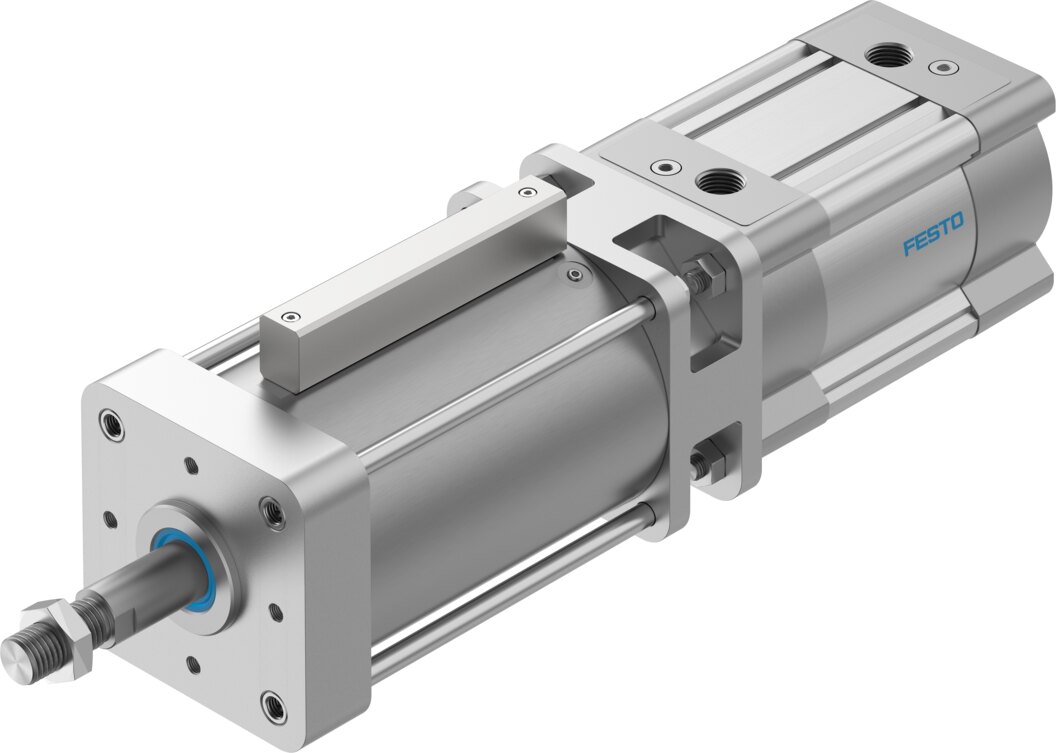

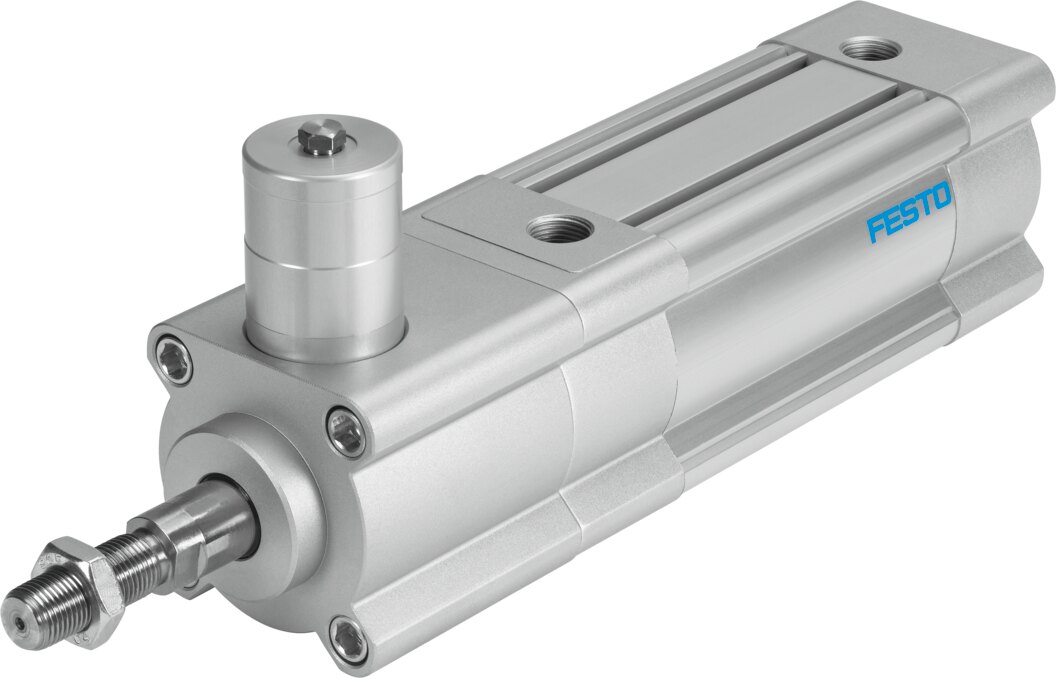

1-5-1- جک پنوماتیک کلمپ سری DSBC-C فستو

این سری سیلندری استاندارد از نوع چهارگوش هستند که کارتریج قفل شونده‌ای نیز به همراه دارند.

دقت داشته باشید که این قطعه برای استفاده در سیستم‌های کنترلی به‌عنوان قطعه‌ محافظ مناسب نیست اما قابلیت نصب پیستون در انواع زوایا را داراست.

این سیلندرها به کمک پیستون‌هایی به‌قطر ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ میلی‌متر کار می‌کنند.

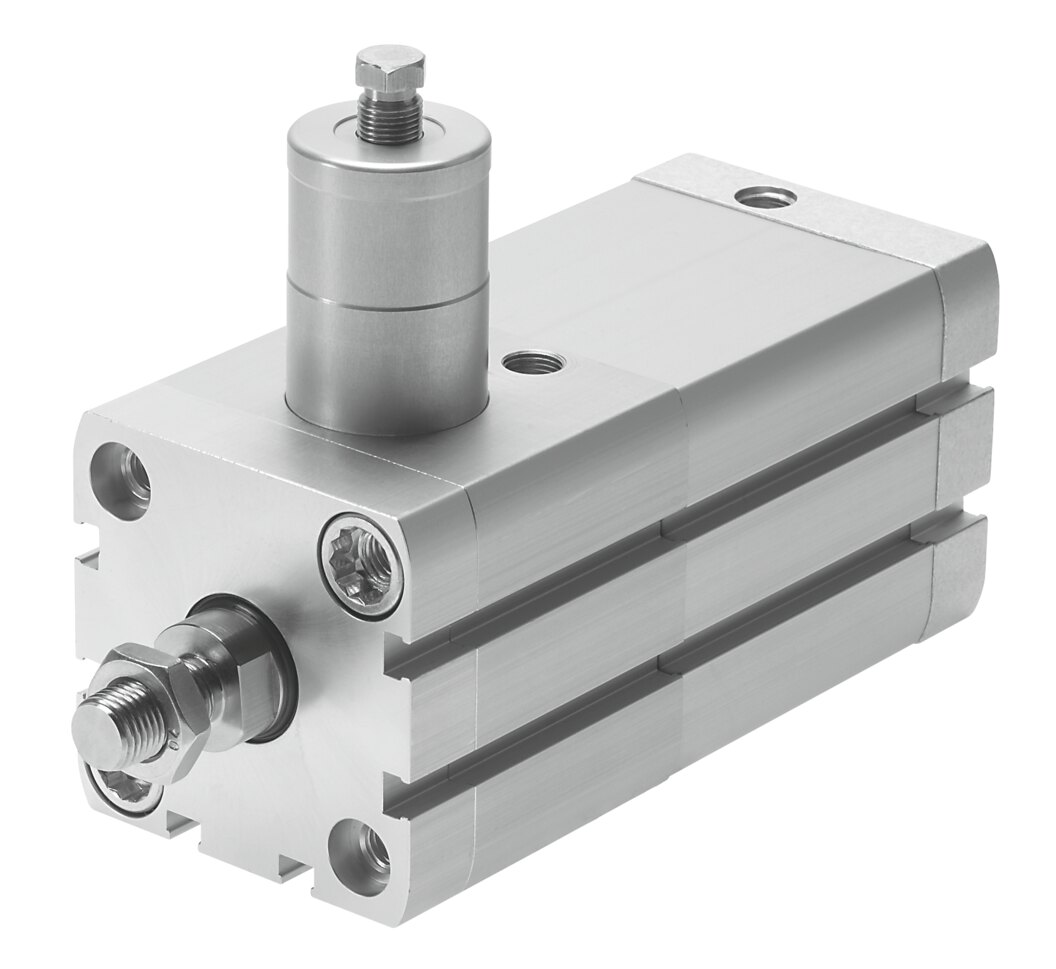

2-5-1-جک پنوماتیک کلمپ فستو سری ADN-KP

این سری سیلندرهایی استاندارد از نوع کامپکت هستند که کارتریج قفل شونده‌ای نیز به همراه دارند. این قطعه نیز برای استفاده در سیستم‌های کنترلی به‌عنوان قطعه‌ محافظ مناسب نیست.

این قطعه به کمک پیستون‌هایی به‌قطر ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر کار می‌کنند.

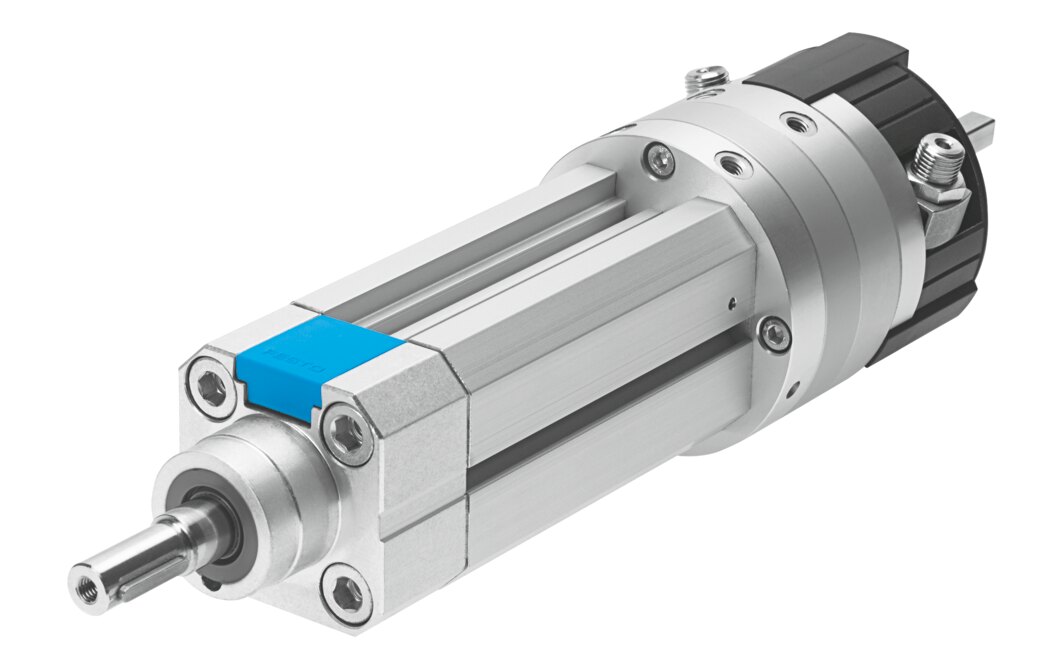

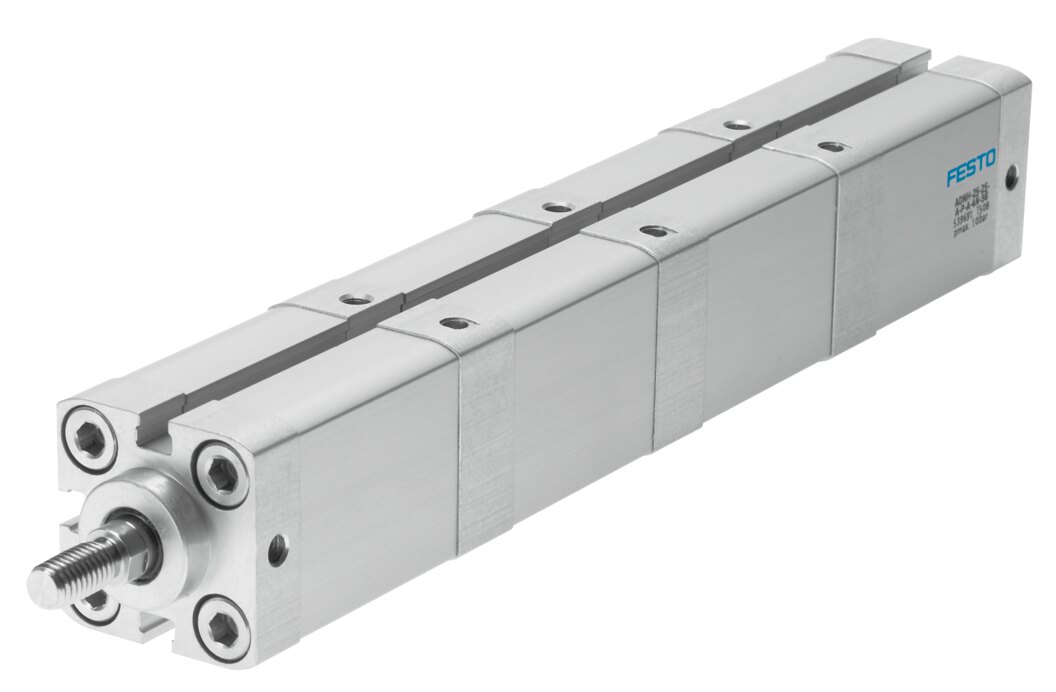

3-5-1- جک پنوماتیک کلمپ سری DFLC فستو

سیلندرهایی چهارگوش، مجهز به ترمز قطعات بالا دستی؛ برای کاربرد در سیستم‌هایی که دارای مدار محافظ هستند.

در این سیلندرها میله‌پیستون توسط قفل اصطکاکی (Frictional Locking) ثابت و در جای خود نگه داشته می‌شود همچنین در این سری سیلندرهای فستو، حرکت میله‌پیستون با استفاده از قفل اصطکاکی متوقف می‌شود.

دارای عملکردهای ایمنی ویژه برای جلوگیری از خطر در شرایط حساس، قابل استفاده در محیط‌های مستعد انفجار طبق استانداردهای اتحادیه اروپا و مناسب برای محیط‌های خورنده و شرایط کاری سخت هستند. قطر پیستون این سری ۴۰، ۶۳ و ۱۰۰ میلی‌متر است.

همچنین فستو مدلی مجزا از این سیلندرها با قطر پیستون ۱۶۰ میلی‌متر نیز تولید کرده که دارای ویژگی‌های مشترکی با سری DFLC است، اما با نام DFLG-160 شناخته می‌شود.

6-1- سیلندرهای فولاد ضد زنگ (Stainless Steel Cylinders) فستو

آلیاژهای پرکیفیت به‌کار رفته در تولید این سیلندرها توسط فستو (Festo)، به‌طور مؤثر در برابر فشارهای شیمیایی از سیلندر محافظت می‌کنند. فستو در تولید این قطعات  از فولادهای ضدزنگ آلیاژی 1.4301 و 1.4401 بهره برده که در صنایع مختلف به کار رفته‌اند. این سیلندرها حتی در محیط‌های بسیار خورنده نیز عملکرد مطمئنی دارند و برای کاربردهایی که نیازمند شست‌وشو مداوم یا استفاده از مواد ضدعفونی‌کننده هستند، مناسب‌اند.

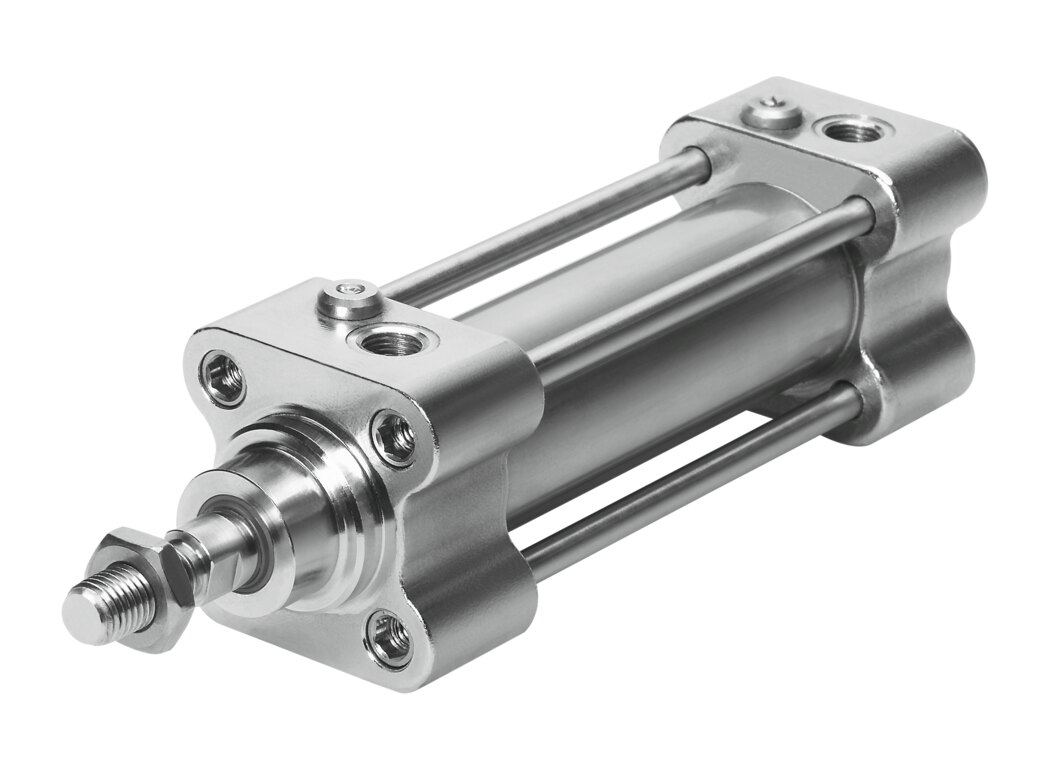

1-6-1- جک پنوماتیک ضد زنگ سری CRNDG فستو

مدل‌های مختلف سیلندرهای ضد زنگ فستو که برای مقاومت در برابر خوردگی و مقاوم در برابر حرارت تولید شده‌است، بنا بر قطر پیستون و دمایی که میتوانند در آن عمل کنند، از هم تمایز می‌یابند.

قطرهای ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵میلی‌متر برای این سری توسط فستو درنظر گرفته شده‌است. مدل‌هایی از این سری، توان کارکرد تا دمای ۱۲۰ درجه را دارند.

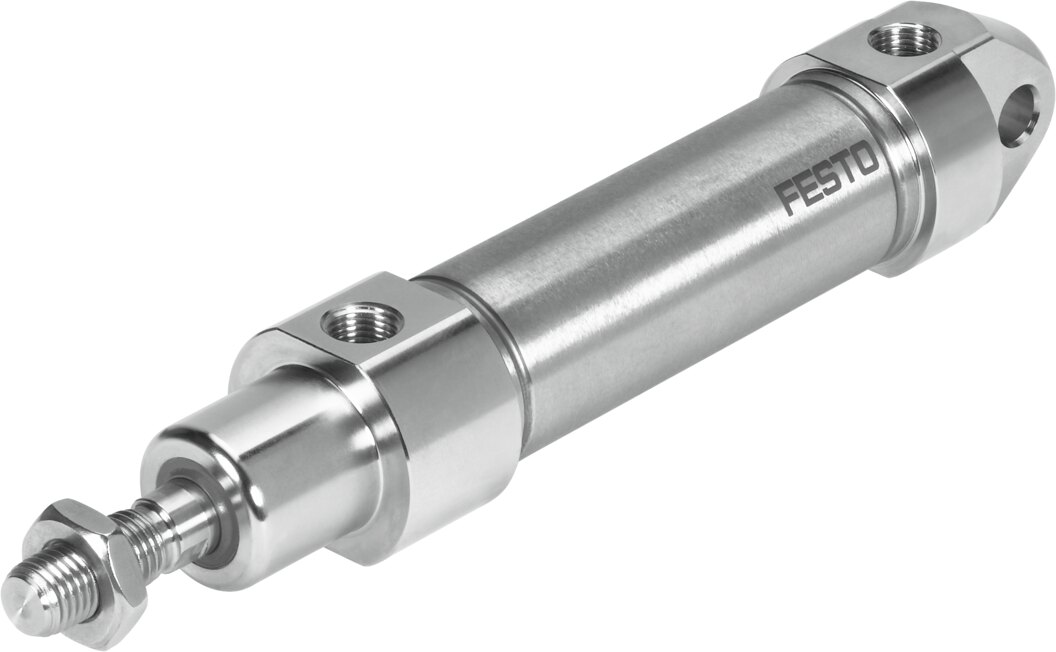

2-6-1- جک پنوماتیک ضد زنگ سری CRDSNU فستو

این سری سیلندرها به‌شکل گرد طراحی شده‌اند. این سری از نظر استانداردهای اروپایی، بهترین انتخاب برای استفاده در صنایع غذایی به‌شمار می‌رود و می‌تواند در سخت‌ترین شرایط محیطی نیز کارکرد مطمئنی را تضمین کند.

در ساخت این سری از پیستون‌هایی به قطر ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر استفاده شده و به کمک این پیستون‌ها بردی به طول ۱۰ تا ۲۰۰ میلی‌متر را تولید می‌کند.

3-6-1- جک پنوماتیک گرد ضد زنگ فستو سری CRHD

این سری نیز در دسته‌ی سیلندرهای گرد شرکت فستو جای دارند. این سری بهترین انتخاب برای کاربرد‌های فوق سنگین است و با توجه به دهنه‌های محتلفی که بر روی آن قرار داده شده است، طراحی انعطافپدیرتری نسبت به دیگر سیلندرها دارد. پیستون‌های ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر این سیلندرها قادر به تولید برد ۱۰ تا ۵۰۰ میلی‌متری کرده است.

2-سیلندرهای بدون میله (جک رادلس) فستو (Rodless Cylinders)

سیلندرهای بدون میله یا جک رادلس نوعی عملگر پنوماتیکی هستند که همان‌طور که از نامشان پیداست، میله پیستون یا شفت ندارند. با وجود نداشتن میله، این سیلندرها قادر به انجام حرکت‌های خطی هستند و به همین دلیل به آن‌ها درایوهای خطی (Linear Drives) نیز گفته می‌شود.

از مهمترین ویژگی‌های این سیلندرها می‌توان به عواملی چون مناسب بودن برای جاهایی که طول نصب باید کوتاه باشد و امکان اجرای کورس‌های بسیار طولانی تا ۸.۵ متر اشاره کرد؛ چیزی که در سیلندرهای استاندارد با میله‌ی پیستون امکان‌پذیر نیست.

در ضمن این سیلندرها توانایی تحمل نیرو به شکلی یکنواخت و پایدار را نیز دارند.

1-2- سیلندرهای ادغام‌شده مکانیکی (Mechanically Coupled Cylinders) فستو

سیلندرهای کوپل‌شده مکانیکی نوعی درایو خطی پنوماتیکی بدون میله هستند که در آن‌ها اسلاید از طریق یک کوپلینگ مکانیکی به پیستون متصل شده و همراه با آن حرکت می‌کند.

در این طراحی، محفظه پنوماتیک در راستای طولی باز است و به کمک یک نوار آب‌بندی انعطاف‌پذیر در جلو و پشت پیستون از بیرون آب‌بندی می‌شود.

1-1-2- جک پنوماتیک بدون میله سری DGC-K فستو

این سری سیلندرهای فستو دارای سیستم آب‌بندی خارج از مرکز (Eccentric Sealing System) هستند که امکان کورس‌های بلند را با حداقل نشتی هوا فراهم می‌کند.

این سری‌ برای حرکت‌های طولانی و بدون محدودیت در طول کورس مناسب هستند و نیازی به راهنمای خارجی (External Guide) ندارند و در نتیجه، طراحی ساده‌تر و نصب آسان‌تری حاصل می‌کنند.

فستو این سری را برای عملکردهای حرکتی ساده که به دقت موقعیت‌دهی نیاز دارند، طراحی کرده‌ است.این سری پیستون‌ها با قطرهای ۱۸، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر موجود است.

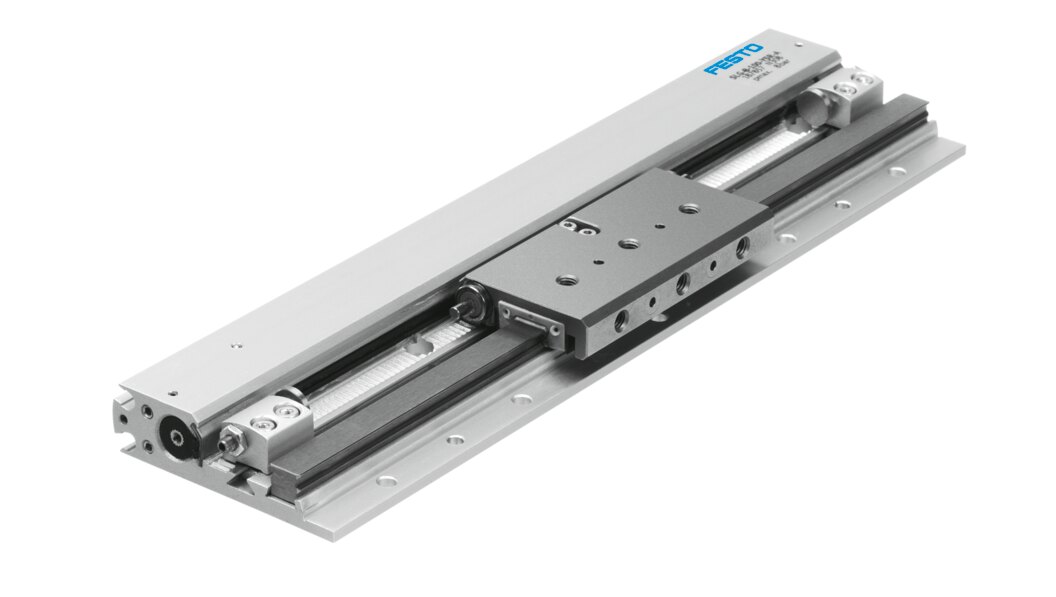

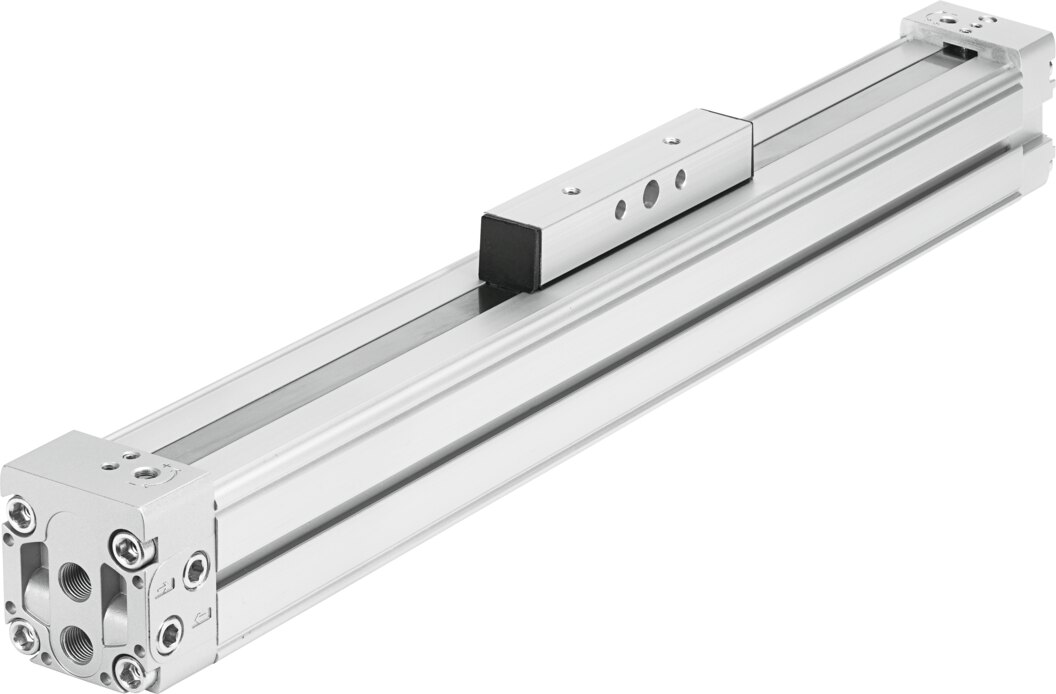

2-1-2- جک پنوماتیک رادلس فستو سری DGC

این سری دارای ویژگی‌هایی مانند سری DGC-K است، اما در عواملی با آن سری متفاوت است. برای مثال طراحی ساده (Basic Design) برای کاربردهای عمومی، قابلیت انتخاب بین راهنمای ساده (Plain Guide) یا راهنمای بلبرینگی (Ball Bearing Guide) متناسب با نیاز به دقت و تحمل بار است.

محور راهنما (Guide Axis) در این سری به‌صورت مستقل و بدون عملگر (Actuator) عرضه می‌شود و این امر باعث می‌شود برای استفاده در سیستم‌هایی که نیاز به راهنمایی خطی دقیق یا اقتصادی دارند، مناسب باشند.

تفاوت دیگر در سایز پیستون این سری نهفته‌است. این سری دارای پیستون‌هایی به قطر ۸، ۱۲، ۱۸، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر هستند.

3-1-2- جک پنوماتیک بدون میله سری SLG فستو

از مهمترین ویژگی‌های این سری می‌توان به مواردی زیر اشاره کرد:

• طراحی بسیار تخت (Extremely Flat Design) که امکان نصب در فضاهای بسیار محدود را فراهم می‌کند
• داشتن ضربه‌گیرهای قابل تنظیم (Adjustable End Stops) برای تنظیم دقیق موقعیت انتهایی حرکت
• مجهز بودن به پورت‌های هوای متنوع (Wide Range of Supply Ports) برای سهولت در نصب و انعطاف‌پذیری در اتصال



تمامی این ویژگی‌ها دست به‌دست هم داده‌اند تا بیشترین دقت به لطف راهنمای بلبرینگی مداری (Recirculating Ball Bearing Guide) یکپارچه، در این سری فراهم شود. این سیلندرها در سه قطر ۸، ۱۲ و ۱۸ میلی‌متر توسط فستو تولید شده‌اند.

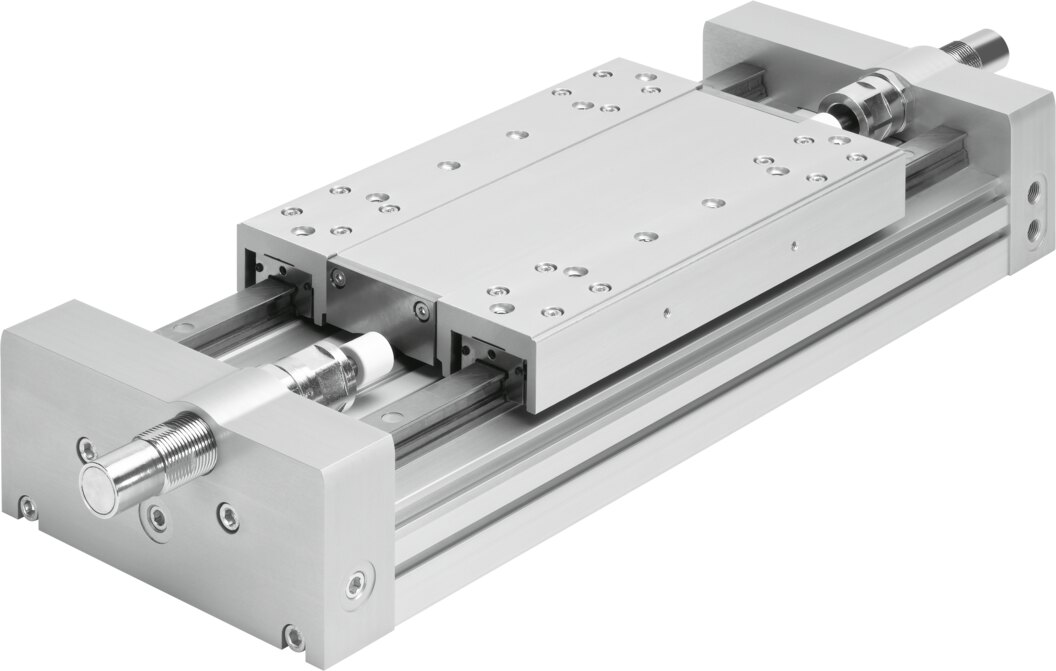

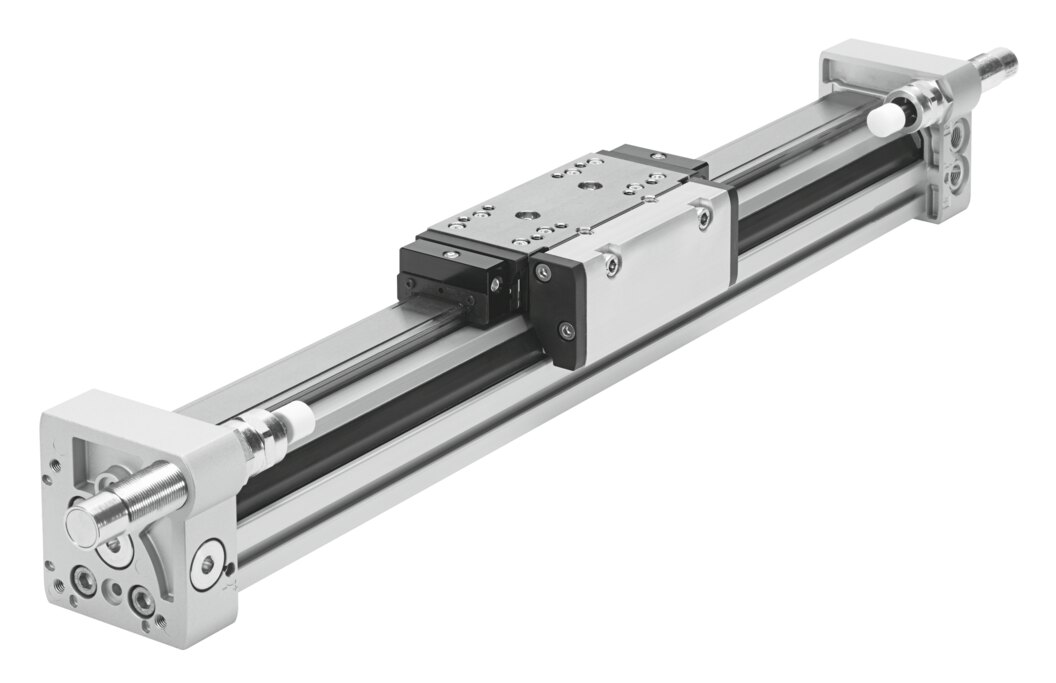

4-1-2- جک پنوماتیک رادلس سری DGC-HD فستو

این نوع سیلندرها معمولاً در کاربردهایی استفاده می‌شوند که نیاز به دقت بالا، تحمل بار زیاد و حرکت پایدار وجود دارد؛ مثل دستگاه‌های بسته‌بندی صنعتی، ماشین‌آلات CNC و تجهیزات جابجایی مواد. این سیلندرها دارای عملکرد بسیار خوب حتی تحت بارهای پیچشی (Torque Loads)، هستند.

با استفاده از راهنمای بلبرینگی مقاوم (Ball Bearing Guide) برای تحمل بارها و گشتاورهای بالا عملکرد بسیار خوبی دارند. در عین حال مجهز به ضربه‌گیر انتهایی با کمک شوک‌‌گیر (End-position Cushioning via Shock Absorber) هستنند تا حرکت نرم و بدون ضربه در انتهای کورس را تضمین کنند. عملکرد آن‌ها به کمک پیستون‌های ۱۸، ۲۵ و ۴۰ میلی‌متری انچام می‌پذیرد.

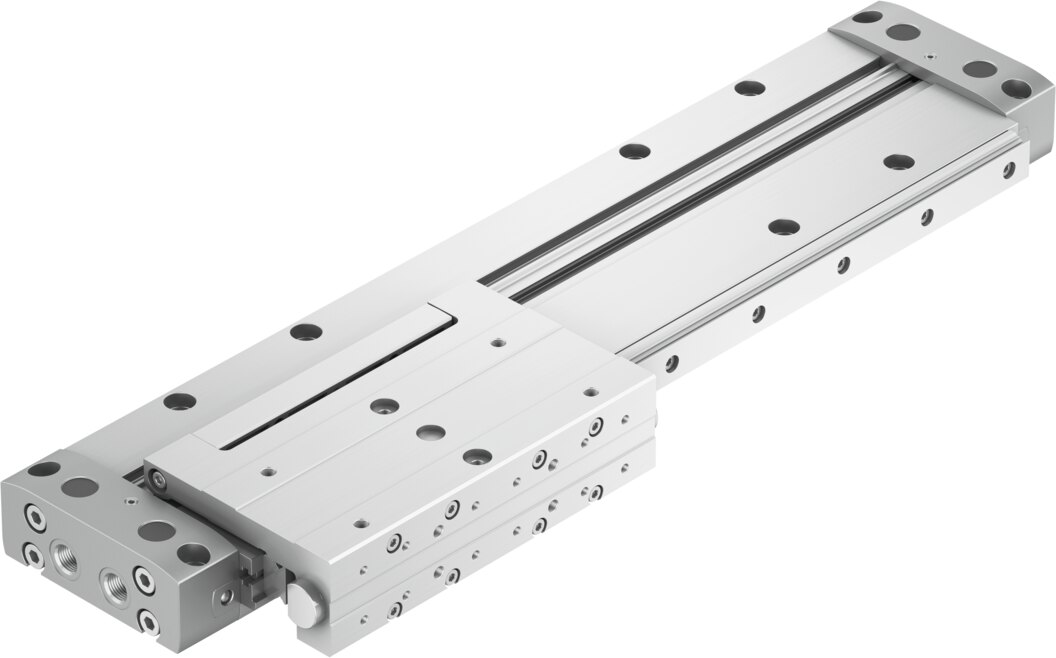

5-1-2- جک پنوماتیک بدون میله سری DLGF فستو

درایوی با طراحی به‌شدت تخت قابلیت اتصال قطعات از زیر و نصب سیلندرها بدون نیاز به‌صفحه‌های اضافه را فراهم می‌کند. فستو در این سری دو گزینه برای تنظیم محافظ در نظر گرفته‌است؛ اتوماتیک و دستی.

پورت‌هایی در سمت چپ، راست، جلو و عقب و حتی در زیر آنها قرار گرفته‌است. قطر پیستون این قطعات ۲۰، ۲۵، ۳۲ و ۴۰ میلی‌متر است و  بردی به طول ۵۰ تا ۷۰۰ میلی‌متر دارد.

برای مطالعه در مورد انواع سیلندرهای بی‌میله می‌توانید صفحه جک رادلس دامون را ببینید.

2-2- سیلندرهای ادغام‌ شده‌ مغناطیسی (Magnetically Coupled Cylinders) فستو

سیلندرهای مغناطیسی نوعی محرک خطی پنوماتیک رادلس هستند که در آن‌ها حرکت اسلاید یا صفحه از طریق اتصال مغناطیسی بین پیستون داخلی و صفحه خارجی انجام می‌شود.

در این طراحی، محفظه پنوماتیک کاملاً بسته و آب‌بندی هرمتیك شده است و هیچ نشتی به بیرون وجود ندارد.

کاربرد اصلی این سیلندرها در جاهایی است که سیلندرهای دارای شفت فضای زیادی اشغال می‌کنند و طول کورس مورد نیاز از توان سیلندرهای پیستونی معمولی بیشتر است؛ مثل محیط‌هایی که نیاز به آب‌بندی کامل و جلوگیری از آلودگی یا نشتی دارند (مانند صنایع غذایی، دارویی و اتاق‌های ایزوله).

این سیلندرها نسبت به سیلندرهای ادغام‌شده مکانیکی جمع‌وجورتر بوده و تمیزی و آب‌بندی بهتری ارائه می‌دهند، ولی در عوض ممکن است قدرت کمتری در مقایسه با نوع مکانیکی داشته باشند.

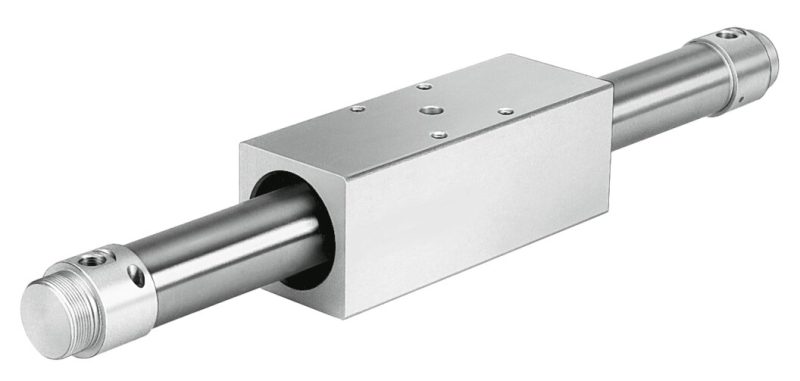

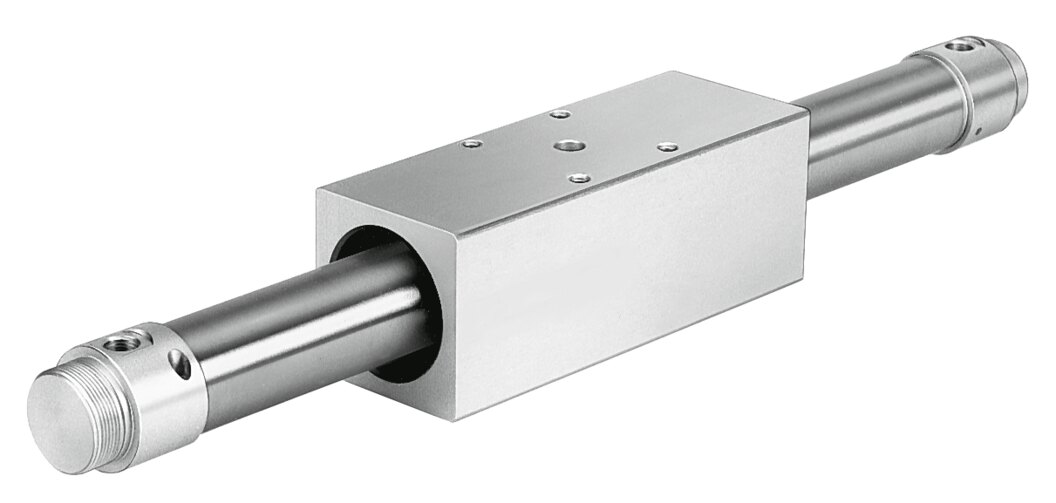

1-2-2- جک پنوماتیک مغناطیسی فستو سری DGO

در این نوع محرک، انتقال نیرو بین پیستون و اسلاید از طریق میدان مغناطیسی انجام می‌شود و هیچ‌گونه اتصال مکانیکی وجود ندارد.

محفظه پیستون و روتور به صورت کاملاً هرمتیك (بسته و آب‌بندی‌شده) طراحی شده‌اند، بنابراین هیچ نشتی هوا یا آلودگی به بیرون یا داخل سیستم رخ نمی‌دهد.

با توجه به قطر ۱۲، ۱۶، ۲۰، ۲۵، ۳۲ و ۴۰ میلی‌متری و توان تولید ضرباتی با برد ۱۰ تا ۴۰۰۰ میلی‌متر، این محرک‌ها در صنعت بسیار کاربردی هستند و به دلیل عدم وجود لقی مکانیکی، دقت بالایی در موقعیت‌یابی دارند.

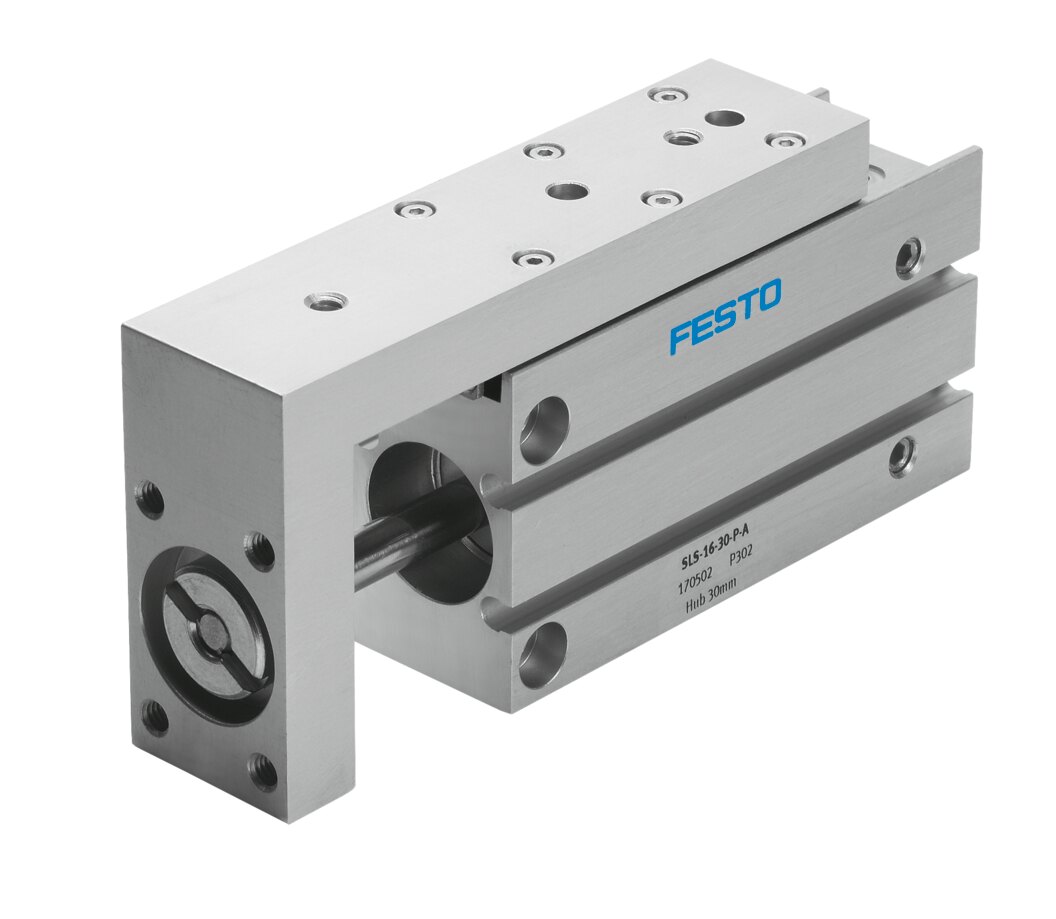

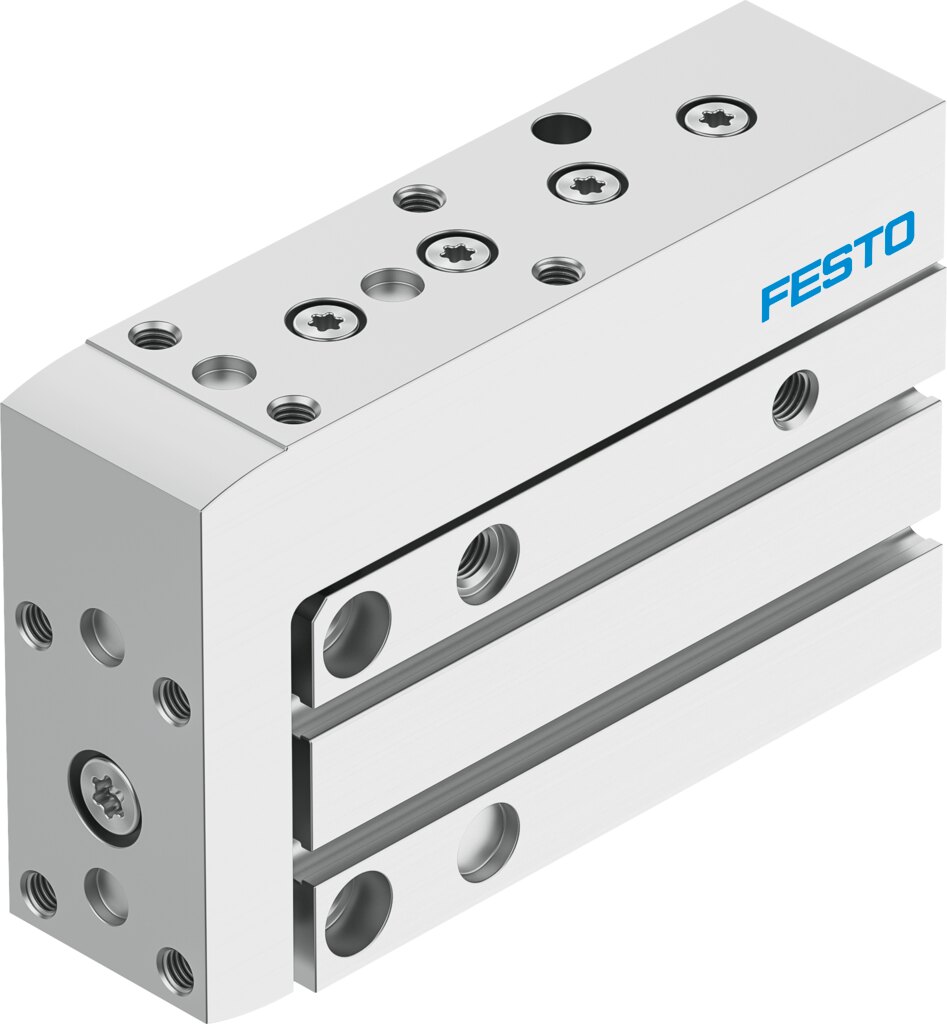

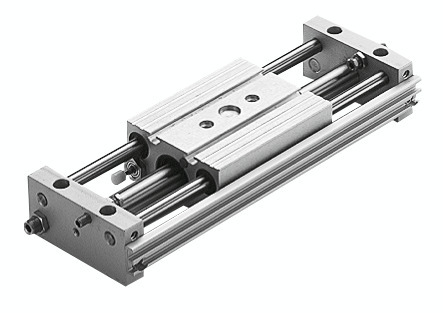

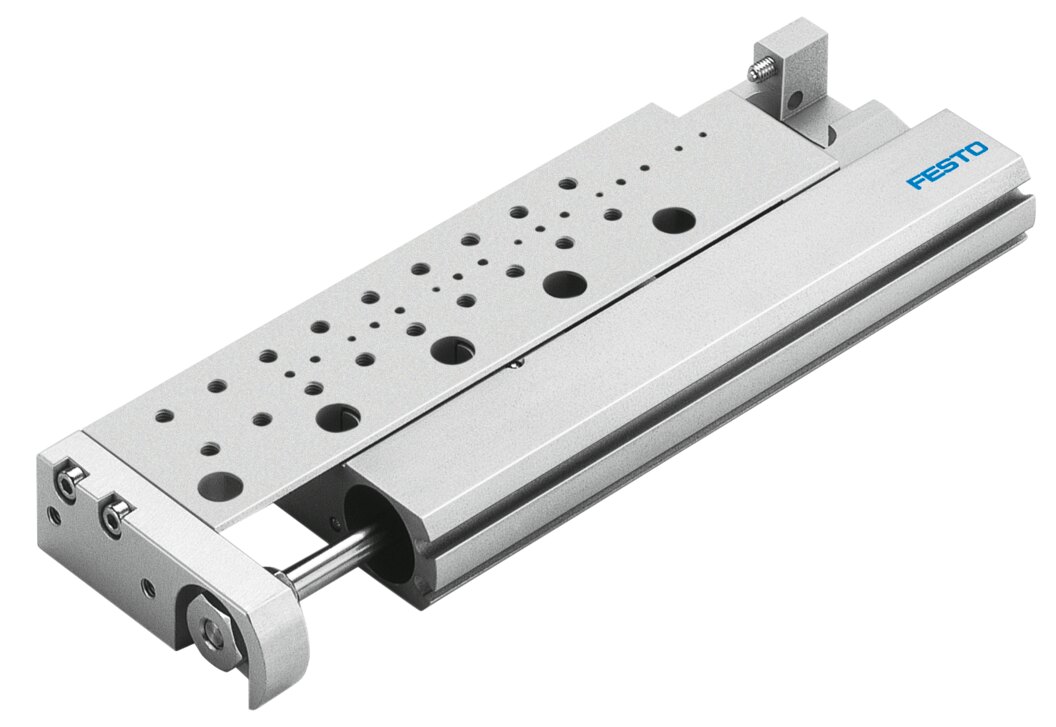

2-2-2- جک پنوماتیک مغناطیسی سری SLM فستو

در این طراحی، یک یونیت اسلاید (واحد لغزشی) با یک محرک خطی بدون میله پیستون ترکیب شده است. این ترکیب باعث می‌شود حرکت خطی روان و دقیق ایجاد شود و در عین حال فضای نصب به شدت کاهش یابد.

از ویژگی‌های اصلی این محرک‌ها می‌توان به عواملی چون قابلیت تحمل بارهای جانبی و گشتاورهای بالا، به دلیل وجود اسلاید راهنما و تناسب برای کورس‌های بلند بدون نیاز به طول زیاد سیلندر، اشاره کرد.

با بهره‌گیری از پیستون‌هایی با قطر ۱۲، ۱۶، ۲۰، ۲۵، ۳۲ و ۴۰ میلی‌متری و برد ضرباتی به‌طول ۱۰ تا ۱۵۰۰ میلی‌متر؛ کاربردهایی در صنایع الکترونیک و مونتاژ قطعات ظریف، سیستم‌های جابجایی  Pick & Place، ماشین‌آلات بسته‌بندی و رباتیک و اتوماسیون با محدودیت فضا؛ دارند.

3- درایوهای چرخشی پنوماتیک (Pneumatic Rotary Drives) فستو

درایوهای چرخشی پنوماتیک فستو امکان ایجاد حرکت چرخشی با زاویه دوران تا 270 درجه را فراهم می‌کنند. این محصولات در دو نوع اصلی عرضه می‌شوند:

1. درایوهای پره‌ای (Rotary Vane Drives)

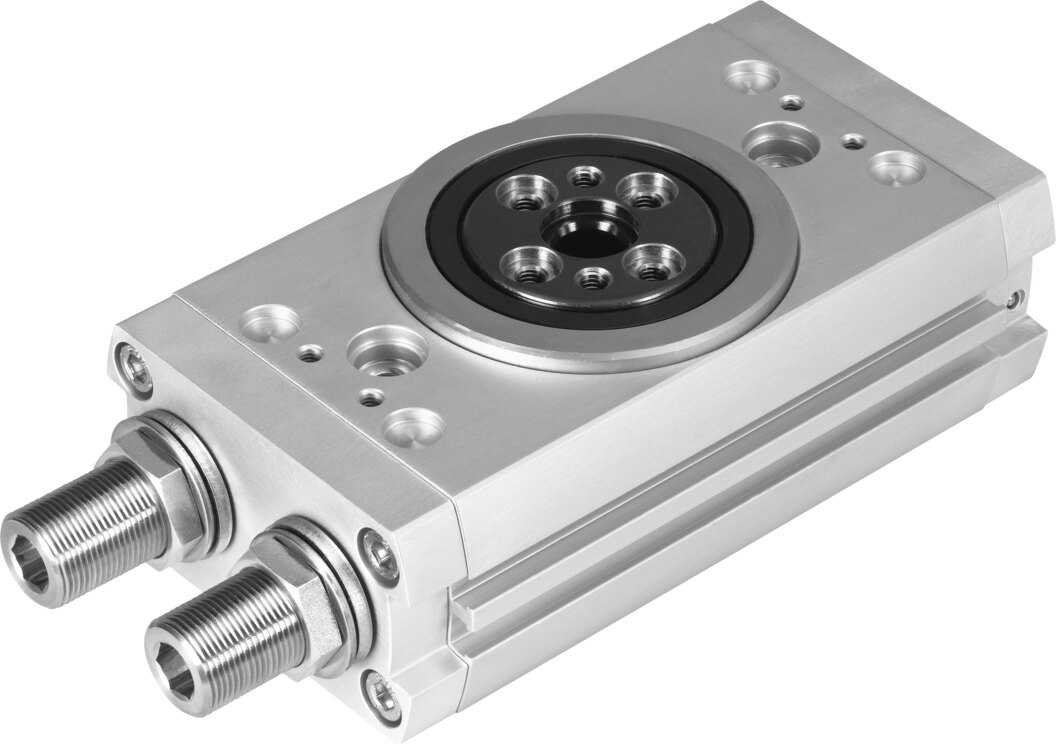

2. درایوهای دنده و شانه‌ای (Rack-and-Pinion Drives)

ویژگی‌هایی چون دقت بسیار بالا در موقعیت‌دهی، عملکرد روان و قابل اعتماد، انعطاف‌پذیری بالا برای کاربردهای مختلف و طراحی بهینه برای استفاده در خطوط اتوماسیون؛ باعث شده که این سیلندرها انتخابی مناسب برای کاربرد‌هایی از قبیل صنایع خودروسازی (مونتاژ قطعات)، بسته‌بندی و لیبل‌زنی، صنایع غذایی و دارویی، رباتیک و سیستم‌های Pick & Place و تجهیزات تست و کنترل؛ به‌شمار بیایند.

1-3- درایو‌های پره‌ای (Rotary Vane Drives) فستو

در این نوع درایوها، انرژی هوای فشرده مستقیماً توسط پره به حرکت چرخشی تبدیل می‌شود. به همین دلیل، نیازی به استفاده از سیستم‌های انتقال قدرت یا چرخ‌دنده‌های اضافی وجود ندارد.

این ویژگی‌ها باعث می‌شوند درایوهای پره‌ای انتخابی مناسب برای کاربردهایی باشند که به فضای کم، وزن سبک و دقت بالا نیاز دارند.

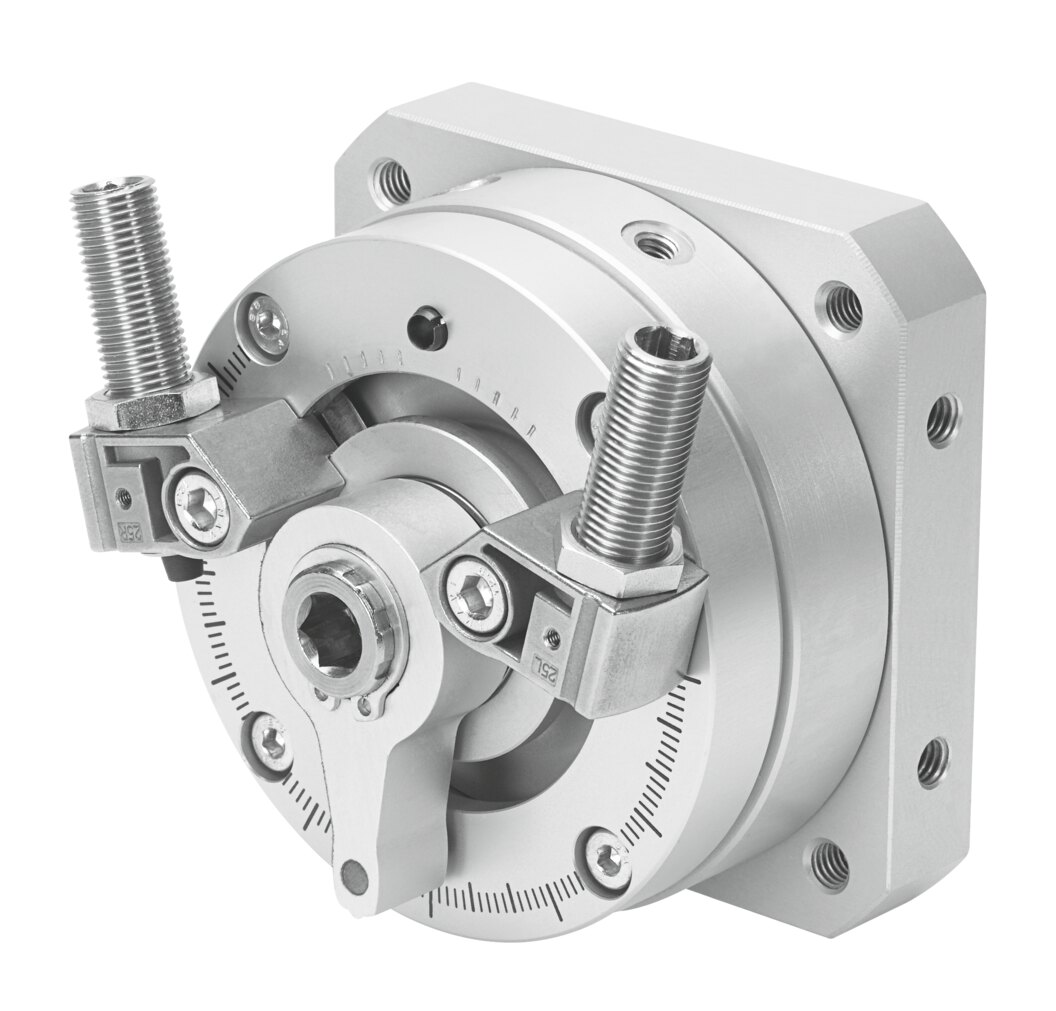

1-1-3- درایو‌های پره‌ای دو طرفه سری DSM فستو

حرکت در این درایو‌ها دوطرفه (Double-acting) است، یک پره (vane) درون محفظه‌ این درایوها قرار دارد که انرژی هوای فشرده را مستقیماً به حرکت چرخشی تبدیل می‌کند.

وجود استاپرهای فلزی باعث می‌شود زاویه چرخش (Swivel Angle) به صورت ایمن و دقیق محدود شود. از مهمترین نقاط قوت این درایو‌ها این است که زاویه چرخش در این درایوها می‌تواند به‌صورت پیوسته (Infinitely adjustable) در کل محدوده چرخش تنظیم شود.

این درایوها قابلیت ایجاد حرکت چرخشی در بازه‌ی زاویه چرخش ۹۰، ۱۸۰، ۲۰۰، ۲۴۰، ۲۴۶ و ۲۷۰ درجه را دارند و در سایزهای ۶، ۸، ۱۰، ۱۲، ۱۶، ۲۵، ۳۲، ۴۰ و ۶۳ میلی‌متر توسط فستو تولید و روانه بازار شده‌اند.

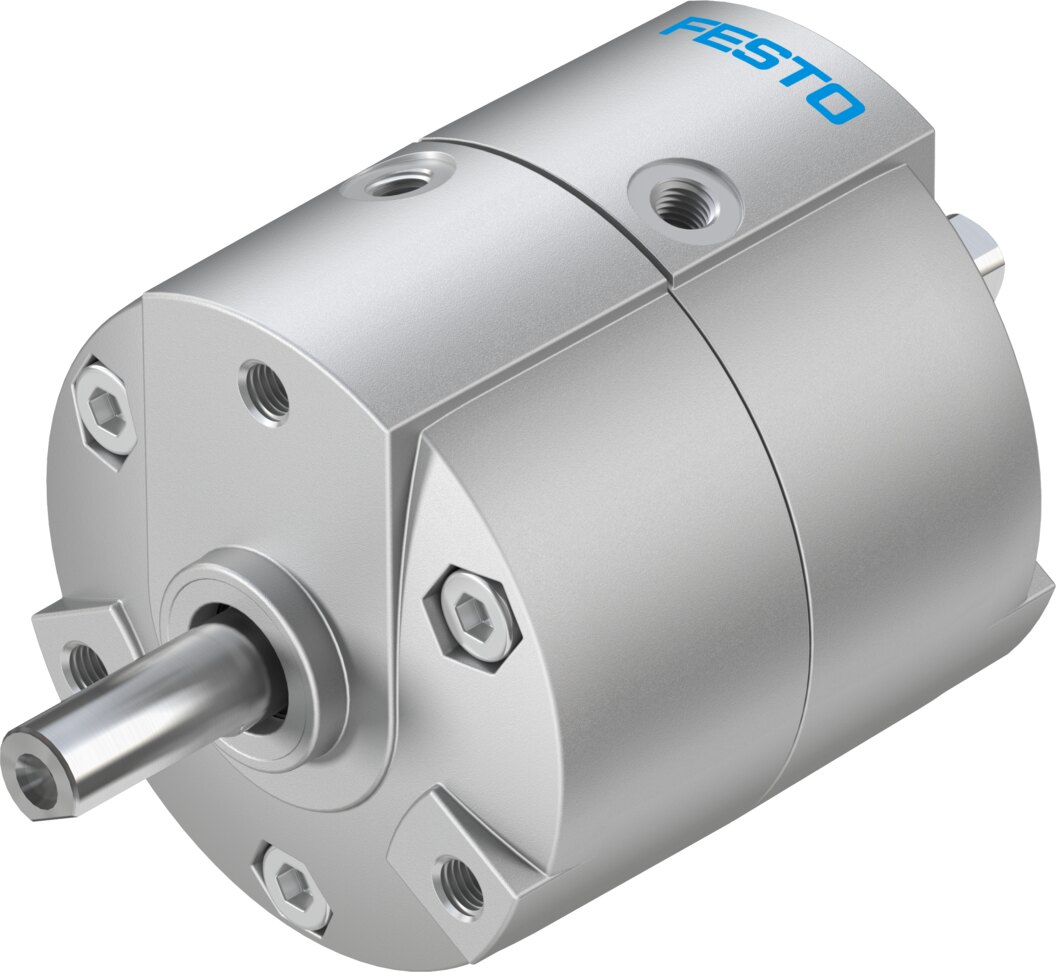

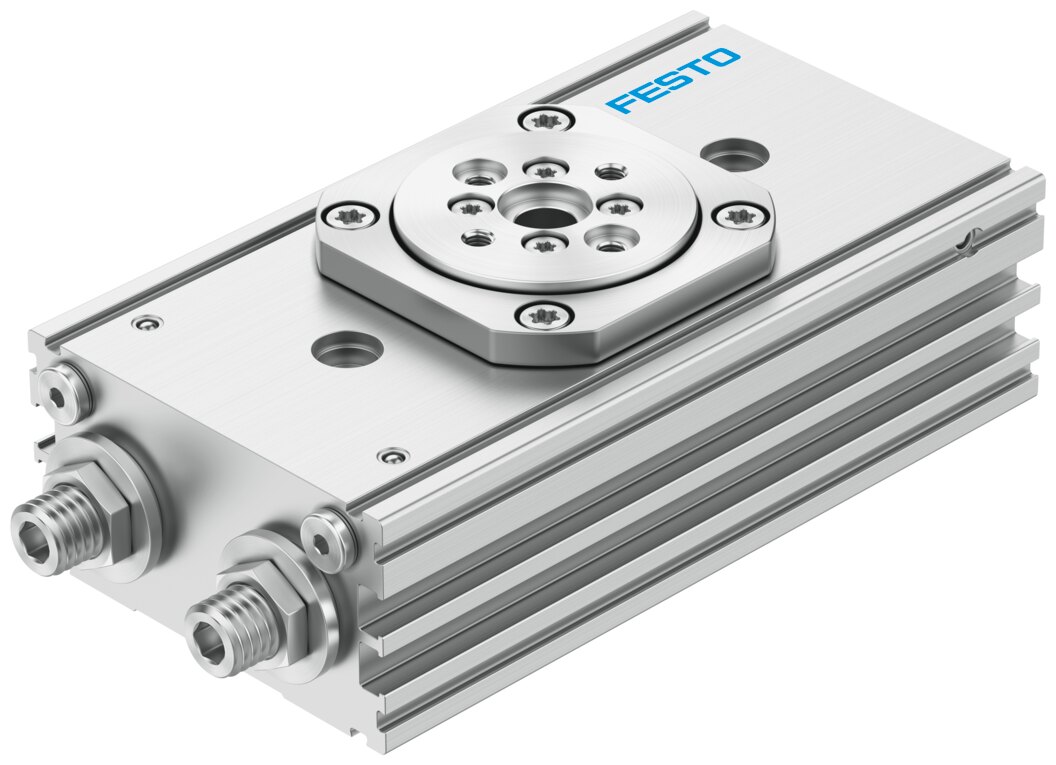

2-1-3- درایو‌های پره‌ای دو طرفه فستو سری DRVS

این سری از درایوهای دو طرفه‌ی فستو Festo نیز با استفاده از پره، انرژی را مستقیما تبدیل می‌کنند و بسیار سبک‌تر از انواع دیگر درایوهای چرخشی موجود در بازار هستند. به‌شکل پایه، زاویه‌ چرخش در این سری ثابت است؛ اما با بهره‌گیری از لوازم جانبی، می‌توان این زاویه را تغییر داد.

از آنجا که مجهز به‌محافظی ضد گرد و غبار و رطوبت هستند، در صنایع گوناگون بسیار محبوب هستند.

این درایوها در سایزهای ۶، ۸، ۱۲، ۱۶، ۲۵، ۳۲ و ۴۰ میلی‌متر و با زاویه‌ی چرخش ۹۰، ۱۸۰ و ۲۷۰ درجه توسط فستو تولید شده‌اند.

2-3- درایوهای پنوماتیک دنده و شانه‌ای (Rack-and-Pinion Drives) فستو

در این نوع درایو حرکت خطی پیستون از طریق rack (دنده) به pinion (شانه) منتقل می‌شود و در نتیجه تبدیل به حرکت چرخشی می‌گردد.

در این درایوها به‌طور معمول، میتوان تا ۱۸۰ درجه زاویه چرخش بدست آورد. اگر بخواهیم درباره‌ی شاخصه‌های اصلی این درایوها صحبت کنیم؛ باید به ویژگی‌هایی چون طراحی تخت آنها اشاره کرد که باعث شده این درایوها برای مصارفی که فضای نصب بسیار محدودی دارند، مناسب باشند.

در عین حال وجود یک شفت تو خالی در این درایوها، امکان رد کردن کابل و سیالات از میان آنها ایجاد می‌کند.

فستو (Festo)، به‌عنوان بزرگترین تولید کننده درایوهای چرخشی در جهان، با بهره‌گیری از سری‌های مختلف این قطعات، راه‌کارهای مناسبی برای مصارف مختلف در دست دارد.

1-2-3 درایو دنده‌ای سری DRRD فستو

انتقال نیرو در این سری با استفاده از طراحی دنده و شانه (Rack and Pinion) و پیستون‌های دوقلو انجام می‌شود و می‌توانند حجم و سرعت بالایی را تحمل کنند.

این درایوها در سایزهای ۸، ۱۰، ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۳۵، ۴۰، ۵۰ و ۶۳ میلی‌متر توسط فستو وارد بازار شده‌اند و بازه‌‌ای بین ۰.۱۵ تا ۱۱۲ نیوتن متر گشتاور تولید می‌کنند.

2-2-3- درایو دنده‌ای فستو سری DRRS

مصرف اصلی این سری از نظر خود کمپانی فستو برای تولید باطری‌های لیتیوم-آیوتی است. این سری بهترین بازده را در سیستم‌های جابه‌جایی از خود نشان می‌دهد. بر همین اساس این درایوها در سایز ۱۲، ۱۶، ۲۰ و ۲۵ میلی‌متر تولید شده‌اند.

3-3- سیلندرهای خطی/چرخشی (Swivel/Linear Drives) فستو

این سیلندرها با ادغام کارکرد سیلندرهای چرخشی و خطی، می‌توانند هر دو شکل حرکت چرخشی و خطی را تولید کنند.

1-3-3- جک پنوماتیک پیچی سری DSL فستو

این واحدها بهترین بازدهی را در سیستم‌هایی دارند که نیاز به حرکت پیچشی و خطی به‌شکل همزمان در آنها از اهمیت بسیار زیادی برخوردار هستند.

حرکات چرخشی و خطی در این واحدها، هر دو، به‌شکل تکی و یا همزمان قابل تنظیم هستند. همچنین یک بلبرینگ راهنما هم در این واحدها برای بالا بردن دقت قرار داده‌شده‌ است.

این واحدها با سیلندرهایی به قطر ۱۶، ۲۰، ۲۵، ۳۲ و ۴۰ میلی‌متر تولید شده‌اند و توان بردی به طول ۲۵ تا ۱۶۰ میلی‌متر دارند.

4- سیلندرهای اختصاصی (Special Cylinders) فستو

در صنعت، حرکت و محرک‌ها از اهمیت بسیاری برخوردار هستند؛ اما تمامی حرکات به‌شکل خطی و یا چرخشی انجام نمی‌پذیرند. شرایطی وجود دارند که نیاز به حرکات در جهات خاصی وجود دارد.

برای رفع نیاز صنایع در چنین شرایطی، باز هم فستو (Festo) دست‌به‌کار شده و سری‌های متنوعی از سیلندرهای خاص مثل: سیلندرهای تاندم(Tandem Cylinders)، سیلندرهای با فشار بالا(High-Force Cylinders)  و سیلندرهای چند موقعیتی(Multi-Position Cylinders)  را در دسترس مشتریانش قرار داده‌ است.

1-4- سیلندرهای فشار بالای فستو ADNH (High-Force Cylinders)

این سیلندرها مجهز به‌یک سوراخ استاندارد جهت اتصال چندین سیلندر به‌شکل سری هستند و توان ادغام حداکثر ۴ سیلندر را ایجاد می‌کنند.

این سیلندرها می‌توانند با استفاده از ۲ پورت اتصالی طراحی شده در خود، فشار در جهت رفت را به حداکثر افزایش دهند.

پیستون‌های این سری با رزوه‌های نری و مادگی در دسترس هستند. سایز قطر پیستون این سیلندرها ۲۵، ۴۰، ۶۳ و ۱۰۰ میلی‌متر است و با بهره‌گیری از این پیستون‌ها توان تولید برد ضربات به طول ۵ تا ۱۵۰ میلی‌متر را دارند.

2-4- سیلندرهای تاندم DNCT (Tandem Cylinders) فستو

این سیلندرها نیز توان اتصال به‌شکل موازی و سری را دارا هستند و برای افزایش فشار در جهت رفت و برگشت مورد استفاده قرار می‌گیرند.

این سیلندرها توان اتصال پیوسته‌ی حداکثر ۲ سیلندر را دارند؛ اما نکته‌ی قابل توجه در این سری تولید این سری با رزوه‌ی نری است.

پیستون‌های این سیلندرها با قطرهای ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ و ۱۲۵ میلی‌متر ساخته شده‌اند و با بهره‌گیری از این پیستون‌ها، برد ضربات به طول ۲ تا ۵۰۰ میلی‌متر دارند.

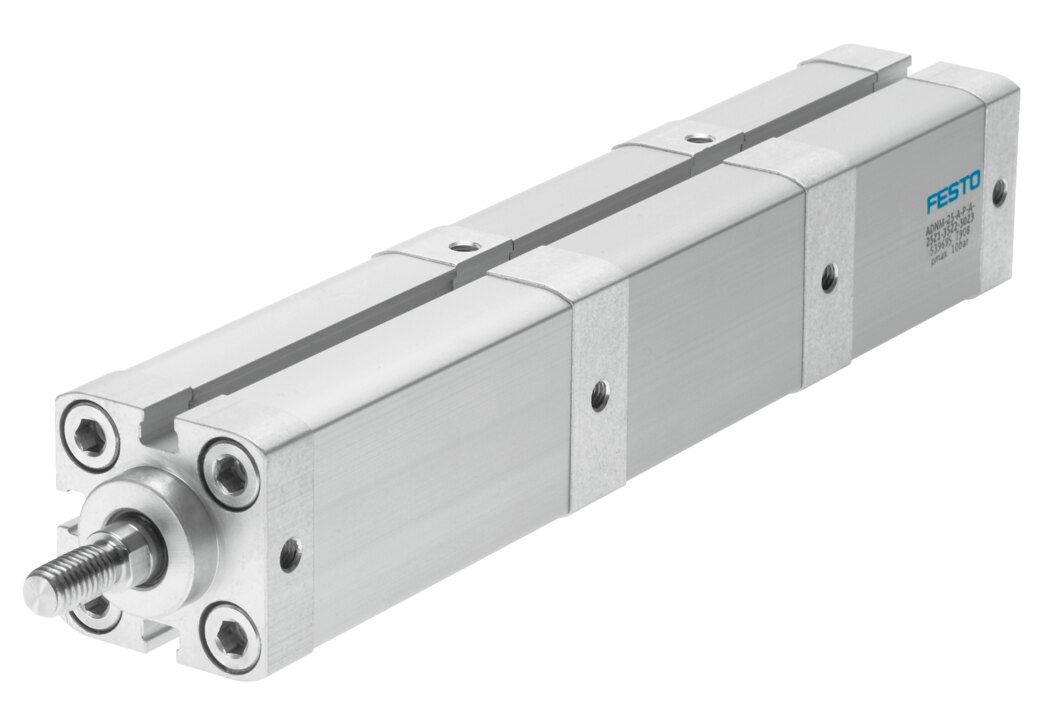

3-4- سیلندرهای چند موقعیتی (Multi-Position Cylinders) فستو

فستو این سیلندرها را با توجه به نیاز صنایع و سیستم‌های پیچیده تولید کرده است. این سیلندرها می‌توانند در سیستم جابه‌جا شوند، تا حداکثر ۵ موقعیت قابل تنظیم هستند و می‌توانند در هر یک از این موقعیت‌ها ضربات خود را تولید کنند.

طراحی یک فضای تو خالی برای ادغام ۲ تا ۵ سیلندر نیز در این سیلندرها پیش‌بینی شده‌است.

این سیلندرها برای تقویت طول ضربات طراحی شده‌اند و با پیستون‌هایی به قطر ۲۵، ۴۰، ۶۳ و ۱۰۰ میلی‌متر توان افزایش برد ضربات در تمامی ۵ موقعیت را دارند.

5- سیلندرهای راهبر (Guided Cylinders) فستو

سیلندرهای راهنمای فستو، شامل درایوهای پنوماتیکی با میل‌ راهبر و اسلاید پنوماتیکی، به‌عنوان یکی از ستون‌های اصلی اتوماسیون صنعتی شناخته می‌شوند.

این سیلندرها در طیف وسیعی از کاربردها از جمله بلند کردن، پرس کردن، کشیدن، جدا کردن و بسیاری فرآیندهای دیگر به کار گرفته می‌شوند.

آنچه این درایوها را متمایز می‌کند، ترکیب بی‌نقص حرکت خطی با حرکت هدایت‌شده است که نتیجه‌ای جز پایداری و دقت بسیار بالا ندارد.

همین ویژگی‌ها باعث شده‌ سیلندرهای راهنمای Festo به یکی از ابزارهای کلیدی در خطوط تولید و صنایع مختلف تبدیل شوند و همواره انتخاب اول مهندسان برای عملکردی مطمئن و بادوام باشند.

1-5- سیلندرهای کشویی فستو (Pneumatic Slides)

اسلایدهای(کشوهای) پنوماتیکی فستو در واقع سیلندرهای راهنمای پنوماتیکی با طراحی بسیار فشرده هستند که برای کارایی بالا در کوچک‌ترین فضاها ساخته شده‌اند.

این اسلایدها به‌گونه‌ای طراحی شده‌اند که با تضمین زمان‌های سیکل  بهینه و کاهش ارتعاشات منتقل‌شده به ماشین، بالاترین بهره‌وری را ارائه دهند.

فستو برای پاسخگویی به نیازهای متنوع صنعتی، این اسلایدها را در اندازه‌های مختلف و با طیف گسترده‌ای از قطعات جانبی قابل نصب و سیستم‌های ضربه‌گیر عرضه می‌کند.

اسلایدهای مینی فستو با دقت فوق‌العاده ۰.۰۱ میلی‌متر، استانداردی نو در دقت و کیفیت در اتوماسیون صنعتی تعریف کرده‌اند.

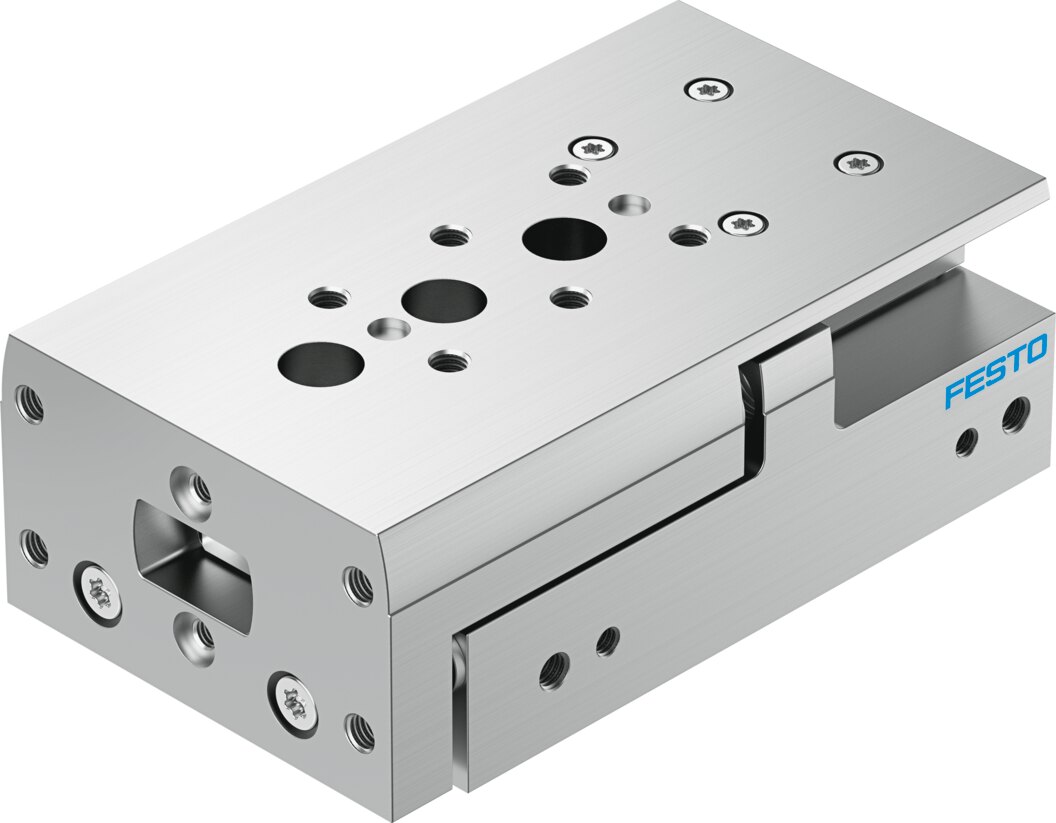

1-1-5- جک پنوماتیک کشویی سری مینی DGSL فستو

ظرفیت باربری بالا و دقت موقعیت‌یابی، همراه با بیشترین میزان دقت حرکتی به لطف ریل راهنما، از ویژگی‌های برجسته این سری هستند.

نهایت انعطاف‌پذیری با ارائه در ۸ سایز مختلف و مجموعه‌ای گسترده از انواع ضربه‌گیر فراهم می‌شود. همچنین، برای تثبیت اسلاید راهنما، نسخه‌هایی با واحد گیره یا قفل انتهایی نیز در دسترس قرار دارند.

تنوع بالای قطعات جانبی قابل نصب و اتصالات در کنار طراحی فشرده، این محصول را به انتخابی ایده‌آل برای کاربردهای پیشرفته در اتوماسیون صنعتی تبدیل کرده است.

سایزهای پیش بینی شده برای این سری شامل مدل‌هایی در اندازه‌های ۴، ۶، ۸، ۱۰، ۱۲، ۱۶، ۲۰ و ۲۵ میلی‌متری است.

ضرباتی که توسط این اسلایدها قابل دستیابی است بردی  در بازه‌ی ۱۰ تا ۲۰۰ میلی‌متر دارند و می‌توانند فشارهای بین ۱۷ تا ۶۸۳ نیوتن را تحمل کنند.

2-1-5- جک پنوماتیک کشویی سری مینی DGST فستو

فشرده‌ترین اسلاید موجود در بازار که با ضربه‌گیر و نگهدارنده سنسور یکپارچه، همراه با سیستم ضربه‌گیری پایه عرضه می‌شود.

اما بهترین بخش ماجرا اینجاست: اسلاید و یوک به‌صورت یک قطعه واحد طراحی شده‌اند که استحکام پیچشی فوق‌العاده و دقتی بی‌رقیب را تضمین می‌کند.

سایزهای پیشبینی شده برای این سری شامل مدل‌هایی در اندازه‌های ۴، ۶، ۸، ۱۰، ۱۲، ۱۶، ۲۰ و ۲۵ میلی‌متری است.  ضرباتی که توسط این اسلایدها قابل دستیابی است بردی در بازه‌ی ۱۰ تا ۲۰۰ میلی‌متر دارد و توانایی تحمل فشار بین ۱۷ تا ۵۸۹ نیوتن را تضمین می‌کند.

3-1-5- جک پنوماتیک کشویی سری مینی SLF فستو

طراحی تخت با راهنمای قفس بلبرینگی، امکان نصب چندمنظوره و تنظیم آسان موقعیت‌های انتهایی را فراهم می‌کند.

این سری در سایزهای ۶، ۱۰ و ۱۶ میلی‌متر تولید شده‌اند و بردی به طول ۱۰ تا ۸۰ میلی‌متر تولید می‌کنند و توان تحمل فشار ۳۴ تا ۱۲۱ نیوتن را دارند.

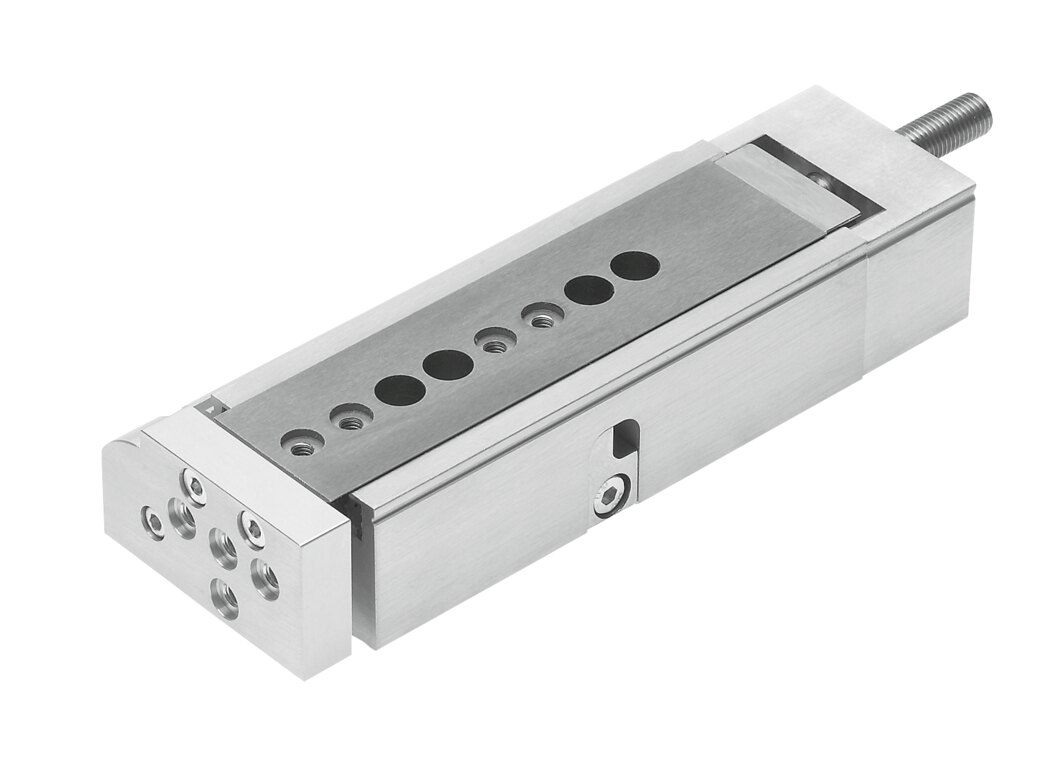

4-1-5- جک پنوماتیک کشویی فستو سری مینی SLS

این سری از درایوهای کشویی فشرده با راهنمای بلبرینگی و ضربه‌گیری ثابت، با طراحی باریک، راهنمای قفس بلبرینگی و قطعات قابل نصب چندمنظوره عرضه می‌شود.

این سری در سایزهای ۶، ۱۰ و ۱۶ میلی‌متری ساخته شده‌اند و ضرباتی با برد بین ۵ تا ۳۰ میلی‌متری تولید می‌کنند و در برابر فشار بین ۱۷ تا ۱۲۱ نیوتنی مقاوم هستند.

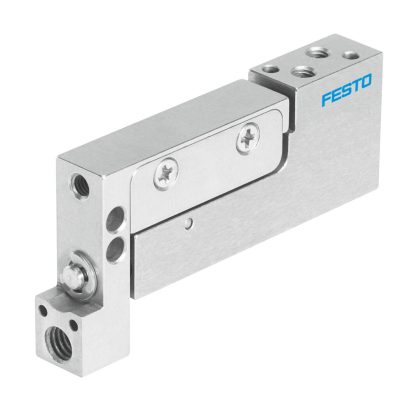

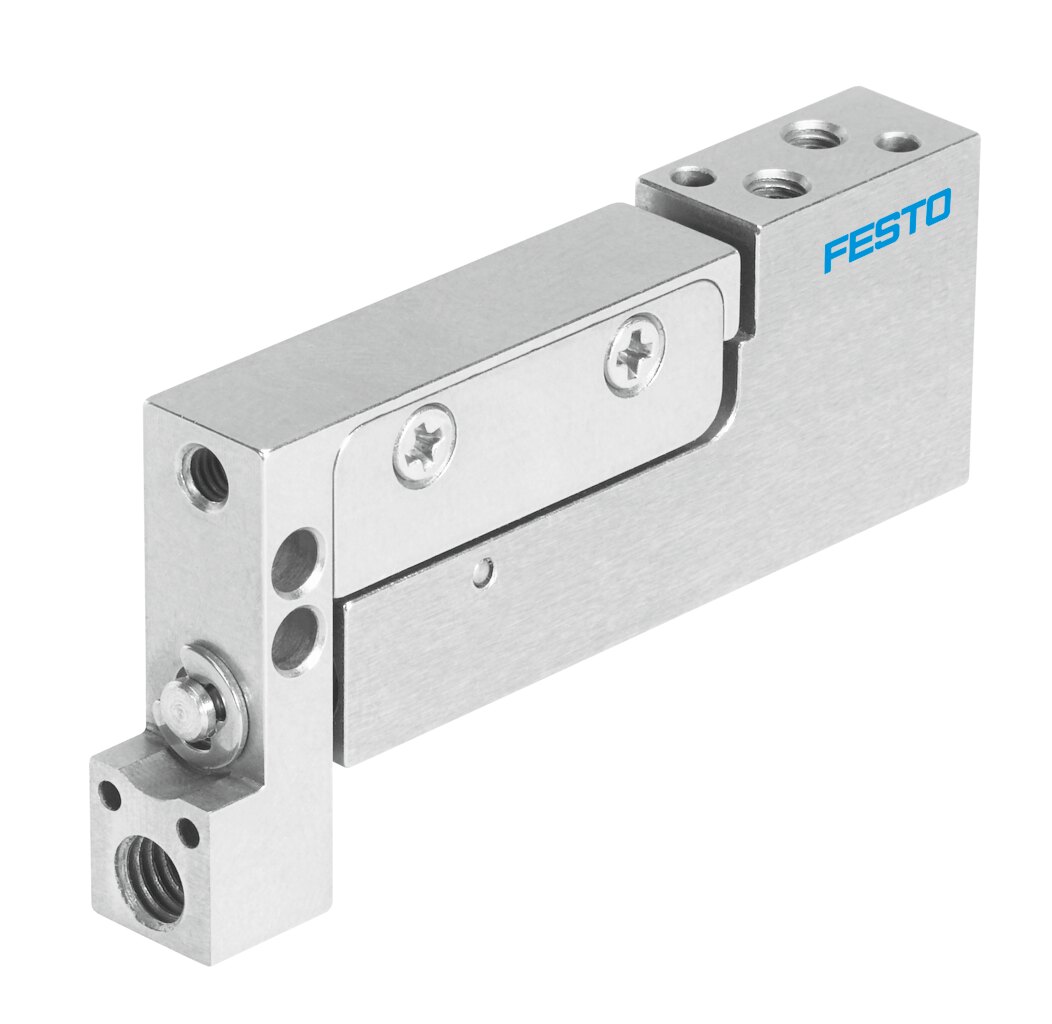

5-1-5- جک پنوماتیک کشویی سری مینی DGSC فستو

این محصول به عنوان کوچک‌ترین اسلاید هدایت‌شونده در بازار شناخته می‌شود و با راهنمای دقیق قفس بلبرینگی، فرآیندی قابل اعتماد و باکیفیت را تضمین می‌کند.

طول عمر بالا به لطف بدنه ساخته‌شده از فولاد آلیاژی مرغوب، و فشار شروع حرکت بسیار پایین، همراه با حرکت یکنواخت به دلیل اصطکاک حداقلی در راهنما و آب‌بندی، از ویژگی‌های برجسته آن است.

این اسلایدها تنها در سایز ۶ میلی‌متر تولید شده‌اند.

6-1-5- جک پنوماتیک کشویی سری مینی DGSS فستو

طراحی باریک، دقت موقعیت‌دهی فوق‌العاده و راهنمای مقاوم و دقیق رولربرینگی، این درایو را به انتخابی ایده‌آل برای کاربردهای صنعتی تبدیل کرده است. این سری بنا به‌طراحی خاص بهترین نسبت قیمت به کارایی را فراهم می‌آورد.

این محصول می‌تواند بدون نیاز به ضربه‌گیر اضافی عمل کند و در صورت نیاز، تنظیم کورس و ضربه‌گیری خارجی از طریق لوازم جانبی نیز امکان‌پذیر است.



این ویژگی‌ها آن را به گزینه‌ای پیشنهادی برای سیستم‌های تولیدی در ساخت باتری‌های لیتیوم-یونی بدل کرده است. این اسلایدها در سایزهای ۶، ۱۰، ۱۶ و ۲۰ میلی‌متر تولید می‌شوند و ضرباتی با برد ۵ تا ۶۰ میلی‌متر تولید می‌کنند.

2-5- سیلندر با میله‌ی راهنما (Drives with Guid Rods) فستو

سیلندرهای با میله‌های راهنما که توسط فستو تولید شده‌اند، توانایی حمل تقریباً هر ابزاری را دارند، می‌توانند به ضرباتی به‌برد ۴۰۰ میلی‌متر دست یابند و در صورت نیاز نیروهای موقعیت‌دهی بسیار بالایی ایجاد کنند.

قدرت و کارایی آن‌ها در کاربردهای متنوعی همچون بلند کردن، پرس کردن، کشیدن، هل دادن، گیره کردن، متوقف کردن، نگه‌داشتن، برش دادن، جدا کردن و بسیاری موارد دیگر بارها اثبات شده است.

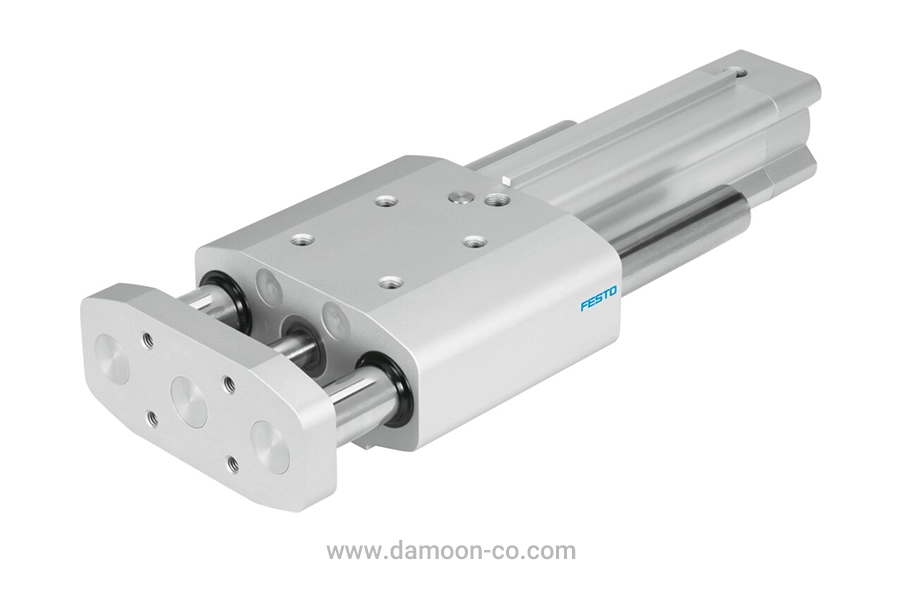

1-2-5- جک راهنمادار سری هدایتی DFM فستو

با درایو هدایتی DFM فستو می‌توانید روی هدایت دقیق و جذب عالی گشتاورها و نیروهای جانبی حساب کنید؛ آن هم در قالب یک طراحی جمع‌وجور و بسیار مستحکم. این درایو انتخابی ایده‌آل برای کاربردهایی همچون گیره کردن، بلند کردن و متوقف کردن است.این درایوها در سایزهای متنوعی تولید شده‌اند که شامل سایزهای ۶، ۱۰، ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌متر می‌شود. این سری از درایوهای فستو توان تولید ضرباتی با برد ۱۰ تا ۴۰۰ میلی‌متر را دارند و می‌توانند فشاری در بازه‌ی بین ۱۷ تا ۴۷۱۲ نیوتن را تحمل کنند.

2-2-5- جک راهنمادار سری هدایتی DGRC فستو

وزن بهینه‌سازی‌شده محصول و اشغال حداقل فضا در نصب، همراه با ترکیب واحد محرک و هدایتگر در یک بدنه، این درایو را به گزینه‌ای ایده‌آل برای خطوط تولید باتری‌های لیتیوم-یون تبدیل کرده است. روغن‌کاری باکیفیت و سازگار با صنایع غذایی و مقاومت بسیار بالا در برابر گشتاورها و نیروهای جانبی، از دیگر ویژگی‌های برجسته آن است. با توجه به‌گستردگی استفاده این درایوها در صنعت، این واحدها در سایزهای ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰ و ۵۰ و با توان تولید ضرباتی با برد ۵ تا ۱۰۰ میلی‌متر راهی بازار شده‌اند.

3-2-5- جک پنوماتیک فستو سری هدایتی DGRF

طراحی آسان برای شست‌وشو، همراه با حفاظت بیشتر در برابر خوردگی، امکان نصب بهداشتی سنسورها را فراهم می‌کند. این سیلندرها با طراحی فشرده و دقت بالای هدایت و ظرفیت تحمل بار، انتخابی مطمئن برای کاربردهای متنوع هستند. طول عمر بالا به لطف آب‌بندی ویژه‌ و همچنین سیستم ضربه‌گیر پنوماتیکی با تنظیم خودکار که در زمان راه‌اندازی صرفه‌جویی کرده و به بهترین شکل با تغییرات بار و سرعت سازگار می‌شود، از ویژگی‌های کلیدی آن است.‌ سایزهای پیشبینی شده توسط فستو برای این سری ۲۰،. ۲۵،، ۳۲، ۴۰، ۵۰ و ۶۳ مییلی‌متر بوده که توان تولید ضربات با برد ۱۰ تا ۴۰۰ میلی‌متر در بازه‌ی فشاری ۱۸۹ تا ۱۸۷۰ نیوتن را دارا هستند.

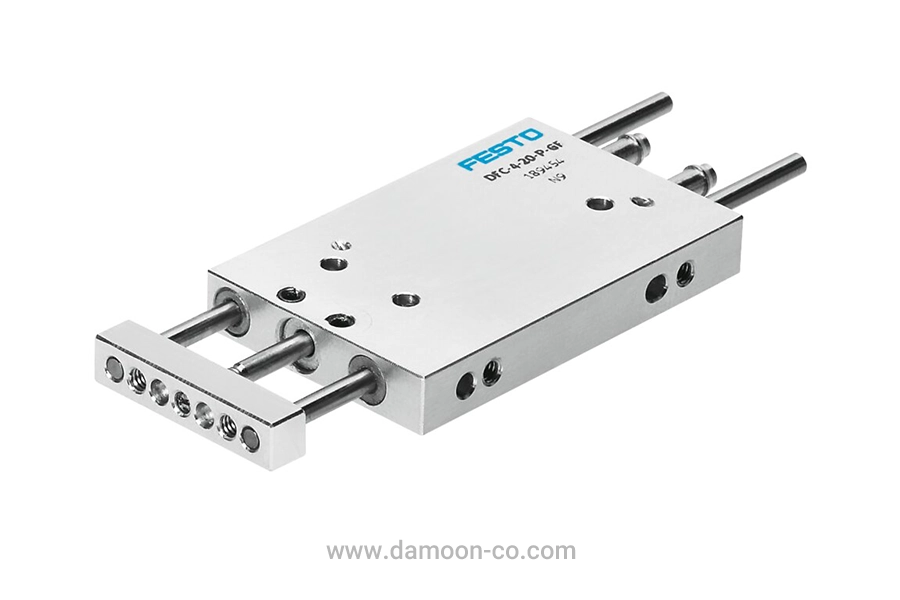

4-2-5- جک پنوماتیک سری هدایتی مینی DFC فستو

کوچک‌ترین درایو هدایتی، با دقت و استحکام بالا هستند که به حداقل فضا برای نصب نیاز دارند. واحد محرک و هدایت در یک بدنه‌ی واحد طراحی شده و به لطف طول عمر طولانی‌تر و تعمیرات آسان‌تر، راهکاری پایدار و اقتصادی برای کاربردهای صنعتی فراهم می‌آورد.این سری فقط در سایزهای ۶ و ۱۰ میلی‌متر تولید شده‌اند و توان مقاومت در برابر فشارهای بین ۴۷ تا ۱۸۹ نیوتن را دارد.

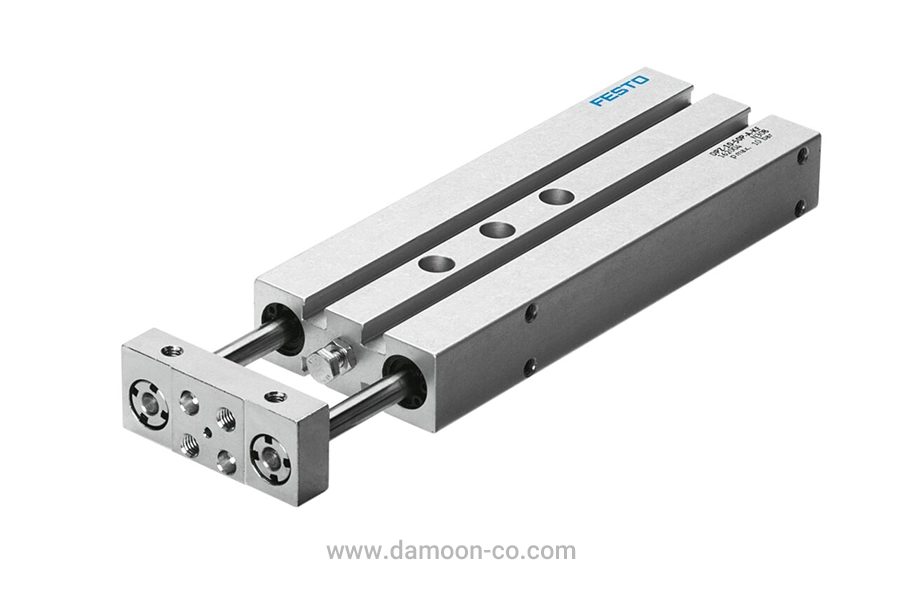

5-2-5- سیلندر دوقلو DPZ فستو

سیلندرهای هدایتی دوبل با طراحی دو پیستونه، حداکثر نیرو را در کمترین فضا فراهم می‌کنند. این فناوری باعث می‌شود تا در همان ابعاد جمع‌وجور، نیروی خروجی دو برابر شود. بسته به نیاز، امکان انتخاب راهنمای ساده یا راهنمای ساچمه‌ای وجود دارد تا دقت و پایداری حرکت تضمین گردد. علاوه بر این، قابلیت تنظیم دقیق ضربات در موقعیت نهایی، کنترل کامل را برای فرآیندهای حساس صنعتی فراهم می‌آورد. سایزهای ۱۰، ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر برای این واحدها توسط فستو درنظر گرفته شده‌است که ضرباتی با برد ۱۰ تا ۱۰۰ میلی‌متر را تولید می‌کنند.  بازه‌ي فشاری قابل تحمل توسط این سری بین ۱۷ تا ۹۶۶ نیوتن توسط فستو معرفی شده‌است.

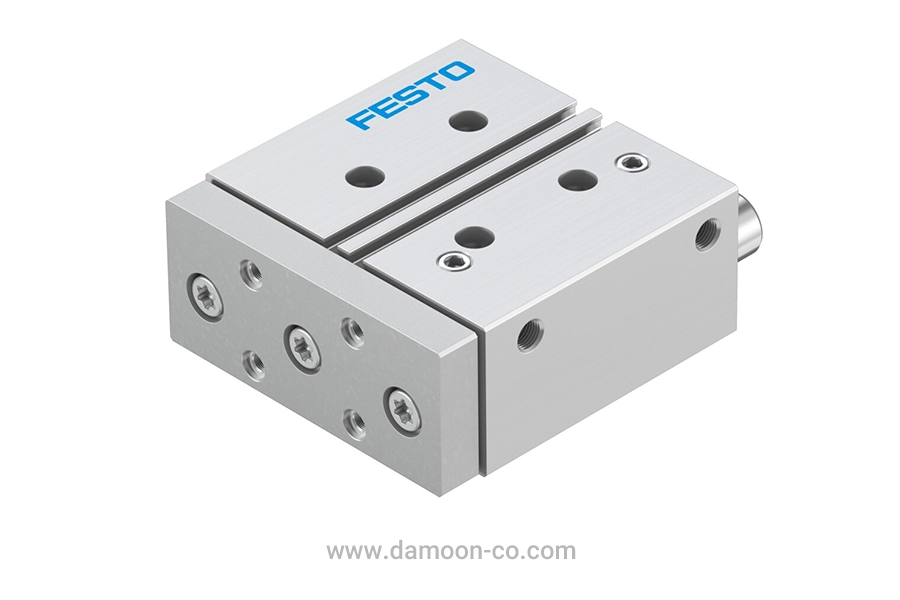

6-2-5- سیلندر دوقلو DGTZ فستو

این درایو هدایتی با طراحی فوق‌العاده فشرده، نیاز به کمترین فضا برای نصب دارد و در کوتاه‌ترین زمان ممکن قابل مونتاژ است. مقاومت بسیار بالا در برابر گشتاورها و نیروهای جانبی، عملکردی مطمئن حتی در شرایط سخت صنعتی تضمین می‌کند. استفاده از میل‌راهنماهای با قطر بزرگ، استحکام و سختی فوق‌العاده‌ای به ساختار می‌بخشد. علاوه بر این، تنوع گسترده‌ای از قطعات جانبی قابل نصب و ترکیب یکپارچه واحد محرک و واحد راهنما در یک بدنه، انعطاف‌پذیری و کارایی بیشتری برای مهندسان و طراحان سیستم فراهم می‌آورد. این سیلندرها در سایزهای ۶، ۱۰، ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر تولید شده‌اند و بردی به طول ۱۰ تا ۲۰۰ میلی‌متر را در بازه‌ی فشاری بین ۶۰ تا ۹۶۶ نیوتن دارند.

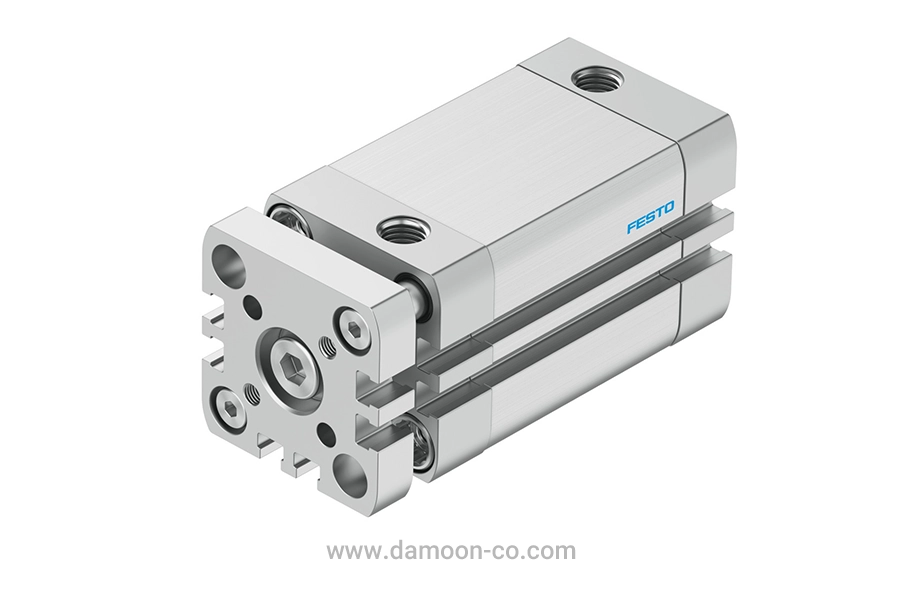

7-2-5- جک فشرده‌ سری ADNGF فستو

سیلندرهای میل‌پیستونی‌ با مکانیزم ضدچرخش، به کمک میل‌راهنما و صفحه یوک، حرکتی دقیق و پایدار را تضمین می‌کنند. استفاده از بوش لغزشی (Plain Bearing) باعث حرکت نرم و دوام بالای سیستم می‌شود. این سیلندرها را میتوان به‌صورت همراه با میل عبوری (Through Piston Rod) نیز سفارش داد و به دلیل وجود میل‌راهنما و صفحه یوک، ظرفیت تحمل بار بیشتری ارائه می‌دهند. همچنین امکان تجهیز به سیستم سنسور موقعیت، کنترل دقیق و مانیتورینگ فرایند را برای کاربردهای پیشرفته صنعتی فراهم می‌سازد. این سیلندرها در سایزهای ۱۲، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلی‌مترتوسط فستو تولید شده‌اند و ضرباتی با برد ۱ تا ۴۰۰ میلی‌متر را تولید میکنند و تحمل فشارهای بین ۱۸.۶ تا ۴۷۱۲ نیوتن را دارند.

برای مطالعه بیشتر در مورد انواع این سیلندرها می‌توانید صفحه جک راهنمادار پنوماتیک را ببینید.

قیمت جک پنوماتیک فستو

در کل محصولات برند فستو در صورت اصل بودن قیمت بالاتری از سایر برندهای موجود در بازار ایران دارد. قیمت هر تجهیز جک پنوماتیک فستو بسته به پیچیدگی دستگاه، استاندارد یا سفارشی بودن ظرفیت و.. دارد. برای استعلام قیمت می‌توانید با کارشناسان دامون تماس بگیرید.

خرید سیلندر پنوماتیک فستو

در حال حاضر (سال 1404) فستو در ایران نمایندگی رسمی ندارد اما فروشندگان مختلف محصولات این برند را در ایران عرضه می‌کنند. در مورد محصولات حساسی مثل جک پنوماتیک با وجود جنس‌های تقلبی و طرح فستو، اطمینان از اصل بودن کالا بسیار مهم است. برای خرید جک پنوماتیک فستو با ضمانت اصالت کالا و قیمت رقابتی می‌توانید با کارشناسان دامون تماس بگیرید.

جمع‌بندی

جک فستو انواع مختلفی دارد و برای کاربردهای متنوع در انواع صنایع سفارشی‌سازی شده است. در صنعت ایران هم اکثر مدل‌های سیلندر فستو مثل قلمی، فشرده، چهارمیل، راهنمادار و… پرکاربرد است. برای خرید این جک‌ها و سایر محصولات پنوماتیک با ضمانت اصالت و بهترین قیمت می‌توانید با کارشناسان دامون تماس بگیرید.
