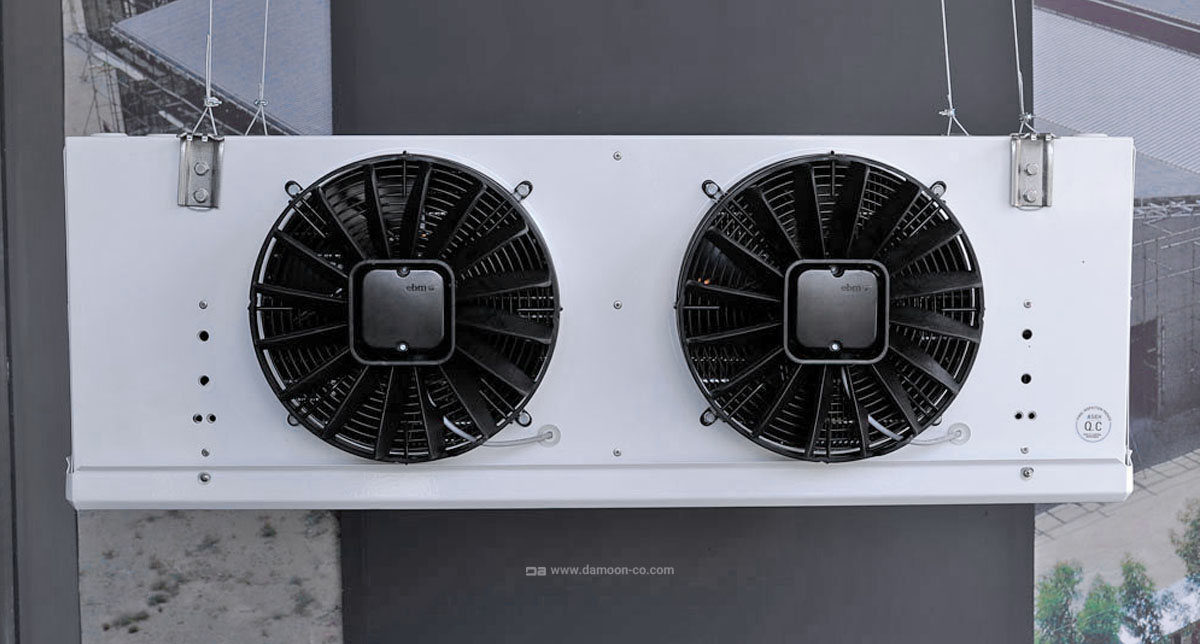

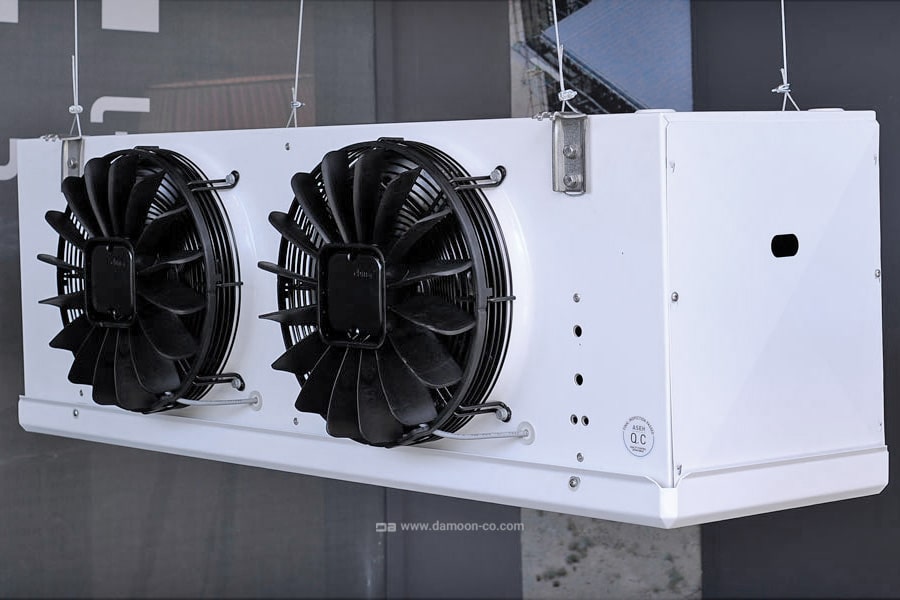

اواپراتور آسه

سری ACE اواپراتور شرکت آسه تجارت آسیا جهت نصب و کارکرد در سردخانه‌ها و تونل‌های انجماد طراحی شده‌اند. این اواپراتورها مجهز به فن EBM-Papst آلمان هستند و به شکل draw-through چریان هوا را از روی کویل عبور می‌دهند. اواپراتورهای سری ACE با طیف کارکرد گسترده از -20 تا ۵+ درجه سانتی‌گراد برای کاربری‌های چیلر (بالاصفری فریزر (زیرصفری) و تونل‌های انجماد مناسب هستند و در فاصله فین‌های 4.5، 7 و 10 میلی متر تولید می‌گردند.

ظرفیت اسمی این سری از اواپراتورها از 1 تا 70 کیلووات است و در صورت به‌کارگیری مبردهای R404A/R507A که تاثیر کمی در تخریب لایه ازون دارند. روش استاندارد یخ‌زدایی دیفراست الکتریکی بوده و در نتیجه دستگاه‌ها مجهز به المنت‌های دیفراست هستند که بنابر درخواست مشتری با روش دیفراست هوایی (گردش هوا بدون المنت) قابل تغییر است.

صدور پیش فاکتور تا ۲ ساعت

برگشت کالا تا ۷ روز

مشاوره خریــد

برای انتخاب مدل مورد نظر خود از این محصول، با مهندسان فروش دامون در ارتباط باشید.

تماس تلفنی02191005782

ویژگی‌های طراحی اواپراتور‌های آسه

Aluminium Fin

4.5 میلی‌متر: مناسب برای کاربردهای با دمای اتاق بالای 0 درجه سانتیگراد
7 میلی‌متر: مناسب برای کاربردهای با دمای اتاق کمتر از 0 درجه سانتیگراد
10 میلی‌متر: مناسب برای کاربردهای تونل انجماد

کویل اواپراتور

لوله مسی 5.8 اینچ
آرایش مثلثی (Straggered) لوله‌ها در جهت جریان هوا
مداربندی بهینه لوله‌ها جهت عملکرد ایمن و افزایش راندمان
هدر مکش مجهز به والف سوزنی برای انجام تست
تماس حرارتی کامل بین لوله‌های مسی و فین‌ها به علت اکسپند کردن مکانیکی لوله‌ها در فین‌های آلومینیومی یقه‌دار
اواپراتورها برای اطمینان از عدم وجود نشتی تست شده و در نهایت با مقدار کمی نیتروژن شارژ شده عرضه می‌شوند.

بدنه

بدنه اواپراتورها از آلومینیوم (برای فن‌های ۳۰ و ۴۰ سانتی‌متر) و فولاد گالوانیزه (برای فن‌های ۵۰ و ۶۳ سانتی متر) با پوشش پودری الکترواستاتیک ساخته شده است که علاوه بر مقاومت در برابر خوردگی و اکسیداسیون، ظاهر بسیار زیبایی نیز دارد. ضخامت ورق به گونه‌ای انتخاب شده است که از لرزش بدنه جلوگیری نماید و ساختار آن برای نصب به سقف مناسب باشد.

لازم به ذکر است که لوله هدر خروجی مبرد در سمت چپ دستگاه قرار دارد.

فن

فن مورد استفاده در اواپراتورها، از برند EBM-papst است. طراحی تیغه هیبریدی آن‌ها و فن‌های محوری EBM-papst را بی صدا، قدرتمند و بادوام کرده است. در طراحی تیغه‌های فن HyBlade، آلیاژی از آلومینیوم با روکشی از پلاستیک‌های تقویت‌شده با الیاف خاص استفاده شده است که استحکام بالا و مقاومت در برابر خوردگی مناسبی دارند. شکل آیرودینامیکی بهینه پره‌ها منجر به کاهش صدا و افزایش کارایی شده و در نتیجه مزایای بیشتری برای استفاده در صنعت تبرید ارائه می‌دهد.

فن‌ها مجهز به گریل برای محافظت از پره‌های فن هستند که با ایجاد مانعی فیزیکی در اطراف پره‌های چرخان فن، از تماس تصادفی با انگشتان یا اشیا دیگر جلوگیری می‌کند. این فن‌ها در کارخانه سیم‌کشی شده و مجهز به سیستم حفاظت در برابر بار اضافی (Over load) و حرارت هستند. کلاس حفاظتی فن‌ها IP54 است و می‌توان از آن‌ها در محدوده دمایی وسیعی استفاده کرد.

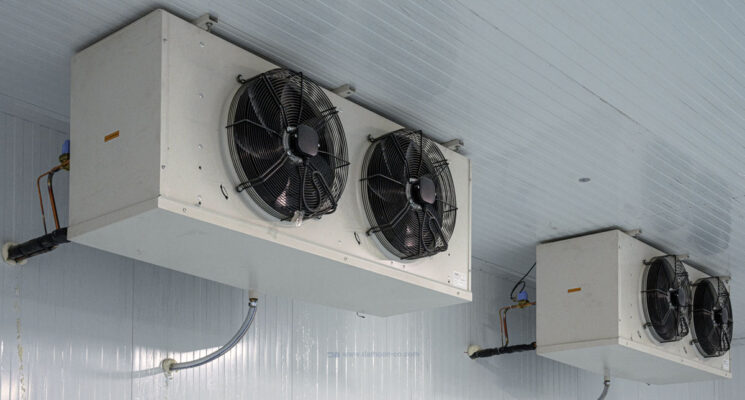

دیفراست الکتریکی

المنت‌های دیفراست از جنس فولاد ضد زنگ AISI 321 هستند که در سوراخ‌های اضافی تعبیه شده در فین، بین هیرپین‌های مسی قرار می‌گيرند. این المنت‌ها به دلیل شار حرارتی کاهش يافته و طول عمر بالایی دارند. ولتاژ اعمالی به دو سر هر المنت 220 ولت است. المنت‌ها بسته به تک فاز يا سه فاز بودن اواپراتور به دو صورت در کارخانه سربندی می‌گردند. برای مدل‌های تک فازه دو انتهای المنت به فاز و نول متصل می‌گردند و برای مدل‌های سه فاز یک انتها به یکی از فازها و سمت دیگر به انتهای مشترک متصل می‌شوند. یک یا دو المنت نیز زیر سینی درین داخلی تعبیه می‌گردند و بدین ترتیب توزیع گرمای همگن را برای یخ‌زدایی سریع و کارآمد امکان‌پذیر می‌نمايند.

تمام المنت‌ها را می‌توان از سمت اتصالات مبرد (سمت هیرپین‌ها) خارج کرد همچنین المنت سینی درین را می‌توان پس از برداشتن سینی بیرونی خارج نمود.

پخش‌کن

وظیفه پخش کن توزیع مساوی جریان مبرد خروجی از شیر انبساط در مدارهای کویل اواپراتور است. این کار برای عملکرد مناسب سیستم حیاتی است زیرا توزیع یکنواخت مبرد، به طور مستقیم بر عملکرد شیر انبساط و کویل اواپراتور تأًثیرگذار است. هم چنین وجود نازل‌های قابل تعویض امکان توزیع دقیق مبرد در کویل اواپراتور را فراهم می‌کند.

مزایا اواپراتور آسه

دارای سینی بیرونی با مکانیزم لولایی.
طراحی سینی بیرونی به شکل decouple حرارتی با کویل اواپراتور جهت جلوگیری از کندانس قطرات آب بر روی سینی.
تمام متریال مورد استفاده در اواپراتور از دسته مواد food safe هستند.
دسترسی آسان به تمامی اجزا داخلی اواپراتور امکان پذیر است.

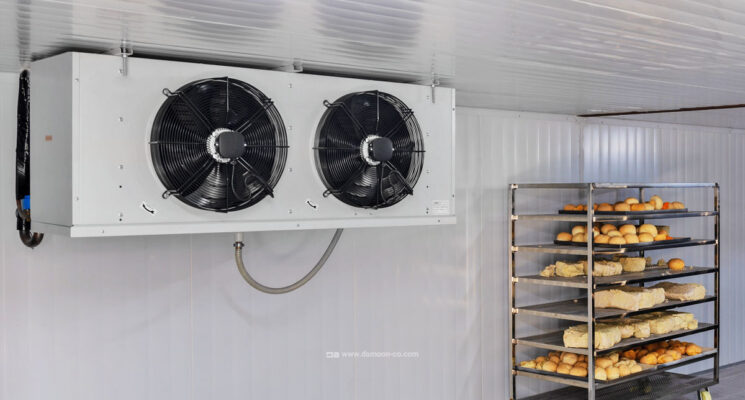

راهنمای نصب اواپراتور آسه

جهت تسهیل برگشت روغن به کمپرسور خط مکش باید به صورت شیبدار به سمت اواپراتور اجرا گردد. چنانچه اجرای خط مکش به‌صورت شیبدار به سمت اواپراتور امکان‌پذیر نباشد اجرای oil trap در مسیر خط مکش الزامی است. توجه شود که خم باید پایین‌تر از اواپراتور قرا گیرد تا ظرفیت اواپراتور تحت تأثیر جمع شدن روغن در اواپراتور قرار نگیرد.

خط درین

خط درین باید با شیب کافی اجرا شود تا اطمینان حاصل شود که آب می‌تواند به سهولت به بیرون از اتاق منتقل شود. در شرایط دمایی پایین با دمای کمتر از 4 درجه سانتی‌گراد، برای جلوگیری از یخ زدن آب در خط درین، باید از المنت مخصوص درین استفاده شود.

اجرای trap در مسیر درین

اجرای trap هم برای صرفه‌جویی در انرژی و هم برای عملکرد بدون مشکل سیستم درین لازم است. در صورت عدم اجرای trap هوای گرم با دما و رطوبت بالا از بیرون اتاق سرد به داخل کشیده می‌‌شود. این هوای گرم بار بسیاری بر اواپراتور تحمیل می‌نماید و بسته به سطح دما می‌تواند منجر به تشکیل یخ و خرابی کامل سیستم شود. تله باید هميشه خارچ از اتاق سرد نصب شود و همچنین برای هر اواپراتور لازم است trap به صورت جداگانه اجرا گردد تا اثر متقابل روی یکدیگر ایجاد ننمایند.

فاصله از دیوار

برای حذف اثر دیوار بر دبی هوای اواپراتور، فاصله کافی از اواپراتور تا دیوار بایستی رعایت گردد. هیچ لوله یا اجزای دیگری نباید از این فضای خالی عبور کند. در برخی شرایط کمبود این فاصله می‌تواند منجر به ایجاد یخ زدگی ناهمگن و از کاهش ظرفیت شود. این فاصله باید به‌گونه‌ای باشد که فضای کافی برای عبور هوا وجود داشته باشد. مقادیر پیشنهادی در جدول ابعاد ذکر شده است.

فاصله جانبی

فاصله جانبی باید به گونه‌ای انتخاب گردد که فضای کافی جهت تعمیر و نگهداری اواپراتور در دسترس باشد. این فضا باید حداقل مقداری باشد که مطمئن شوید که می‌توانید یک المنت دیفراست معیوب را خارج کرده و یک المنت جدید نصب نمایید.
