جک ADN فستو
- استاندارد: ISO 21287
- بازه قطر: 12 تا 125 میلیمتر
- بازه کورس استاندارد: 1 تا 500 میلیمتر
- نوع سیلندر: کامپکت (فشرده)
مشخصات فنی محصول
| حداکثر فشار کاری(بار) | 10 |
|---|---|
| رزوه فیتینگ: | G1/4 تاG1/8 |
| رزوه شفت | M5 تا M20*1.5 |
|---|---|
| بازه دمایی کارکرد (سانتی گراد) | -40 تا +80 |
محصولــات مکــمل
مـــعــــرفــی مــحـصــول
جک ADN فستو که در صنعت ایران با نام کامپکت فستو هم شناخته میشود به دلیل ابعاد کوچک در تجهیزاتی که فضای محدودی دارند کاربرد زیادی دارد.
سیلندر ADN بسیار سبکوزن بوده و طراحی آن بر پایه حداقل اجزای ضروری انجام شده است.
ساختار مستحکم مطابق استاندارد ISO و بیش از ۳۵۰ مدل متنوع در ابعاد، کورسها و انواع ضربهگیر، این سیلندر را به گزینهای بسیار جذاب برای طیف وسیعی از کاربردها تبدیل کرده است.
سری جدید این جک با اسم ADN-S است که با وزن سبکتر و کارآیی بهینه طراحی شده و از دامون قابل سفارش است.
سیلندر کامپکت ADN فستو در 11 قطر و کورس استاندارد تولید میشود و امکان سفارش طول کورس غیر استاندارد تا 500 میلیمتر وجود دارد.
جدول قطرها و کورس استاندارد متناسب با آن قطر برای مدل عادی ADN فستو در ادامه آمده است:
| قطر پیستون (میلیمتر) | کورس (میلیمتر) |
| 12 | 5، 10، 15، 20، 25، 30، 35، 40، 50، 60 |
| 16 | 5، 10، 15، 20، 25، 30، 35، 40، 50، 60، 70 |
| 20 | 5، 10، 15، 20، 25، 30، 35، 40، 50، 60، 70 |
| 25 | 5، 10، 15، 20، 25، 30، 35، 40، 50، 60، 70، 80 |
| 32 | 5، 10، 15، 20، 25، 30، 35، 40، 50، 60، 70، 80 |
| 40 | 5، 10، 15، 20، 25، 30، 35، 40، 50، 60، 70، 80 |
| 50 | 5، 10، 15، 20، 25، 30، 35، 40، 50، 60، 70، 80 |
| 63 | 10، 15، 20، 25، 30، 35، 40، 50، 60، 70، 80 |
| 80 | 10، 15، 20، 25، 30، 40، 50، 60، 80 |
| 100 | 10، 15، 20، 25، 30، 40، 50، 60، 80 |

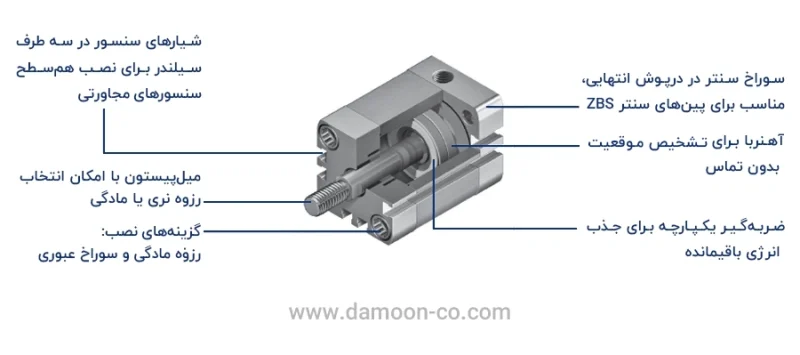

اجزای سیلندرهای کامپکت پنوماتیک سری ADN
اجزای جک پنوماتیک ADN فستو
سیلندرهای سری ADN، به دلیل ابعاد فشرده و طراحی منعطف امکان بهرهبرداری در شرایط عملیاتی متنوع را دارد.

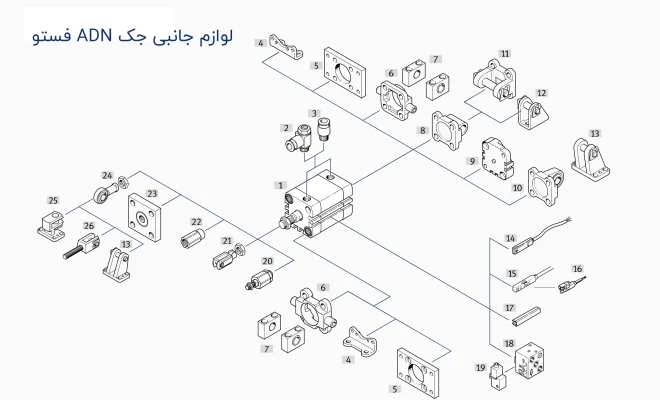

در شکل زیر انواع اکسسوریهای موجود برای ADNکه امکان کاربرد در خطوط تولید مختلف را فراهم میکند را مشاهده میکنید:
اکسسوری جک ADN فستو
مزیتهای جک پنوماتیک ADN فستو
غیر از مزیت عمومی انواع جک فستو برای این سری میتوان ویژگیهای زیر را برشمرد:
- اشغال فضای نصب تا ۵۰٪ کمتر نسبت به سیلندرهای مشابه مطابق استاندارد ISO 15552
- عملکرد حرکتی روان و طول عمر بالا
- تنوع گسترده مدلها برای کاربردهای سفارشی
- پیستون مغناطیسی جهت تشخیص موقعیت
- مدلهای پیشنهادی برای خطوط تولید باتریهای لیتیومیون
- سازگار با محیطزیست به دلیل افزایش طول چرخه عمر و سهولت تعمیرپذیری
کاربردهای جک کامپکت ADN فستو
هرچند این جک در صنایع مختلف کاربرد دارد ولی در موارد زیر بیشترین استفاده را دارد:
- صنعت خودروسازی
- تولید باتری
- زیستفناوری، داروسازی و صنایع آرایشی–بهداشتی
- صنعت الکترونیک
- صنایع غذایی و بستهبندی
- صنعت کاغذ
- صنعت نساجی
قیمت جک ADN فستو
قیمت جک ADN فستو به عوامل متعددی مثل قطر، استاندارد یا غیر استاندارد بودن کورس، نوع ضربه گیر خودتنظیم یا قابل تنطیم و… وابسته است.
در بازار ایران هر دو سری فستوی ADN و ADN-S کاربرد دارد و قیمت آنها با توجه به مدل مشخص میشود. در صورتی اعلام قیمت بسیار پایین احتمال فیک یا طرح فستو بودن وجود دارد. برای استعلام قیمت و مشاوره تخصصی و خرید با ضمانت اصالت میتوانید با کارشناسان دامون تماس بگیرید.
کاتالوگ سیلندر ADN
فستو برای هر دو سری ADN و ADN-S کاتالوگهای جدا و کاملی منتشر کرده است. کاتالوگ adn در ابتدای همین مطلب در دسترس است و مدل S را میتوانید در ادامه دانلود کنید:
انتخاب و کدخوانی جک ADN فستو
برای جایگزینی جک موجود در خط تولید با جک نو سادهترین کار خواندن کد موجود روی جک و سفارش همان محصول است.

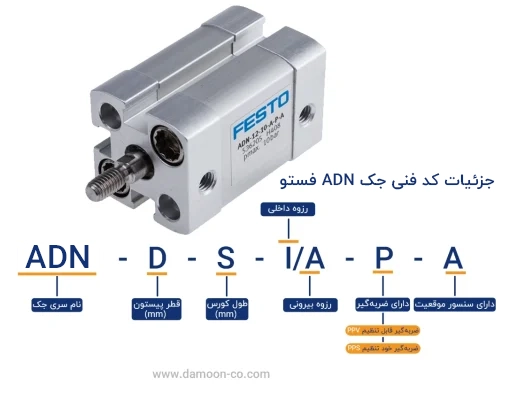

راهنمای کدخوانی جک ADN فستو
اما وقتی قصد نصب جک جدید دارید یا شماره کد روی جک پاک شده است میتوانید با وارد کردن مشخصات در سایت فستو محصول مورد نظر را انتخاب کنید.
همچنین برای مشاوره تخصصی پیش از خرید میتوانید با کارشناسان دامون تماس بگیرید.
خرید سیلندر DSNU فستو از دامون
هایپرصنعت دامون با 12 سال سابقه در تامین قطعات صنعتی، انواع جک ADN فستو را با ضمانت اصالت کالا و قیمت مقرون به صرفه تامین میکند. همچنین قبل از خرید میتوانید از مشاوره تخصصی مهندسان فروش دامون استفاده کنید.
