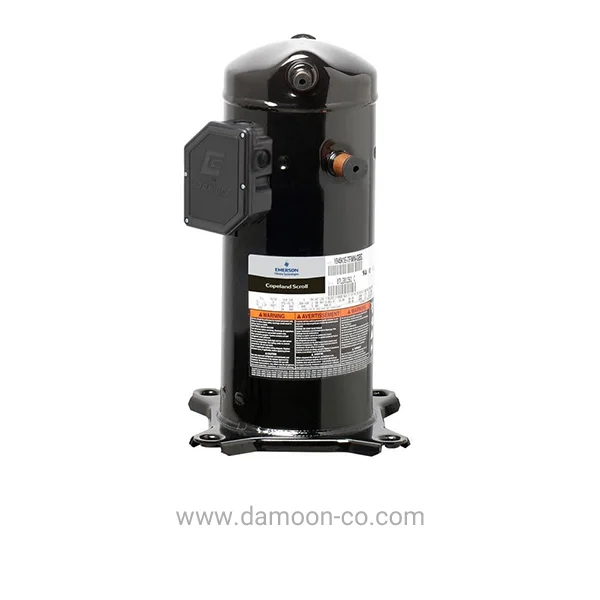

کمپرسور اسکرال کوپلند ZR94KCE-TFD-522 سه فاز ۷٫۵ اسب بخار

معرفی کمپرسور اسکرال ZR94KCE-TFD-522 کوپلند

کمپرسور اسکرال ZR94KCE-TFD-522 یکی از مدل‌های متعادل و مینیمال سری ZR کوپلند است که برای سیستم‌های تهویه مطبوع با بار سرمایشی پایدار و طراحی استاندارد مورد استفاده قرار می‌گیرد. این کمپرسور با تمرکز بر کاهش پیچیدگی‌های غیرضروری، گزینه‌ای مناسب برای پروژه‌هایی است که عملکرد یکنواخت، نصب ساده و رفتار قابل پیش‌بینی در طول بهره‌برداری اهمیت بیشتری نسبت به امکانات جانبی پیشرفته دارد. ساخت این مدل در کشور تایلند انجام شده و کیفیت مونتاژ آن مطابق استانداردهای جهانی کوپلند کنترل می‌شود.

پیکربندی BOM 522 در این کمپرسور به‌گونه‌ای تعریف شده که بدون افزودن تجهیزات کنترلی اضافه مانند سایت‌گلس یا پورت سرویس روغن، هسته عملکردی کمپرسور را در ساده‌ترین و پایدارترین حالت نگه می‌دارد. همین موضوع باعث می‌شود ZR94KCE-TFD-522 در سیستم‌هایی با دسترسی محدود برای سرویس، تیراژ بالا یا طراحی ماژولار انتخابی منطقی باشد.

ظرفیت عملکرد و توان ZR94KCE-TFD-522

در کمپرسور ZR94KCE-TFD-522 تمرکز اصلی طراحی روی تأمین ظرفیت سرمایشی پایدار در بازه کاری تهویه مطبوع است، نه رسیدن به بیشینه توان لحظه‌ای. این مدل در کلاس ۷ تا ۸ اسب بخار اسمی قرار می‌گیرد و در شرایط استاندارد عملکرد سیستم‌های A/C، قادر است حدود 20.6 کیلووات ظرفیت سرمایشی یکنواخت تولید کند؛ ظرفیتی که برای چیلرها و یونیت‌هایی با بار ثابت یا تغییرات محدود، کاملاً مناسب است.

توان ورودی حدود 6.26 کیلووات در کنار COP نزدیک به 3.3 نشان می‌دهد که این کمپرسور بیشتر برای پایداری مصرف انرژی در کارکردهای طولانی‌مدت طراحی شده، نه برای سیستم‌هایی با سیکل‌های روشن/خاموش شدید. همین ویژگی باعث می‌شود ZR94KCE-TFD-522 در پروژه‌هایی که مصرف برق قابل پیش‌بینی، استهلاک کمتر و عملکرد آرام اهمیت دارد، انتخاب منطقی‌تری نسبت به مدل‌های مجهز به تجهیزات جانبی بیشتر باشد.

حجم جابجایی مبرد در این کمپرسور نیز 22.1 مترمکعب بر ساعت است.

تفاوت BOM 522 و جایگاه آن در خانواده ZR94

بر اساس مستندات کوپلند، BOM 522 در سری ZR94 دارای ویژگی‌های زیر است:

• اتصال‌ها به‌صورت جوشی (Brazed)
• فاقد سایت‌گلس روغن و پورت سرویس روغن
• طراحی ساده‌تر نسبت به BOMهایی مانند 550 یا 425
• مناسب پروژه‌های استاندارد و تیپیک تهویه مطبوع

این پیکربندی باعث شده ZR94KCE-TFD-522 گزینه‌ای اقتصادی‌تر برای سیستم‌هایی باشد که نیازی به پایش دائمی سطح روغن یا سرویس‌های تخصصی مکرر ندارند.

مبردهای قابل استفاده در کمپرسور ZR94KCE-TFD-522

طبق دیتاشیت رسمی کوپلند، این کمپرسور با مبردهای زیر سازگار است:

• R134a
• R22
• R407C

طراحی این مدل برای محدوده دمایی تبخیر مثبت انجام شده و استفاده از مبردهای فوق، عملکرد پایدار و راندمان مناسب را در سیستم‌های تهویه مطبوع تضمین می‌کند.

روغن مناسب و ملاحظات فنی روغن در ZR94KCE-TFD-522

کمپرسور ZR94KCE-TFD-522 از روغن پلی‌ال‌استر (POE) استفاده می‌کند. حجم روغن شارژ کارخانه‌ای این مدل حدود 2.51 لیتر است. روغن‌های POE به‌دلیل سازگاری شیمیایی بالا با مبردهای HFC مانند R134a و R407C، انتخاب استاندارد کوپلند برای این سری محسوب می‌شوند.

با توجه به خاصیت جذب رطوبت بالای روغن‌های POE، رعایت موارد زیر ضروری است:

• وکیوم دقیق سیستم پیش از شارژ مبرد
• استفاده از فیلتر درایر مناسب
• جلوگیری از تماس روغن با هوای آزاد در زمان نصب

عدم رعایت این موارد می‌تواند باعث افت کیفیت روانکاری و کاهش عمر کمپرسور شود.

اتصالات، ساختار موتور و تجهیزات جانبی

کمپرسور ZR94KCE-TFD-522 دارای اتصال‌های جوشی بوده و مشخصات اتصالات آن به شرح زیر است:

• سایز خط مکش: 1 1/8 اینچ
• سایز خط دهش: 7/8 اینچ

این مدل از موتور دو لول (Two-Pole) بهره می‌برد و برای برق سه‌فاز 380–420 ولت طراحی شده است.

کاربرد، اصالت کالا و تأمین کمپرسور ZR94KCE-TFD-522 توسط شرکت دامون

کمپرسور ZR94KCE-TFD-522 ارائه‌شده توسط شرکت دامون کاملاً اورجینال، ساخت تایلند و دارای پلاک مشخصات و کد شناسایی معتبر Copeland بوده و همراه با تضمین اصالت کالا، امکان بررسی سلامت فنی پیش از نصب و مشاوره تخصصی پیش از خرید در اختیار مشتریان قرار می‌گیرد.
