مشخصات فنی محصول

حداکثر فشار کاری(بار)	12
رزوه فیتینگ:	G1/8 تا G1/2

رزوه شفت	M10 تا M27
بازه دمایی کارکرد (سانتی گراد)	-40 تا 150

مـــعــــرفــی مــحـصــول

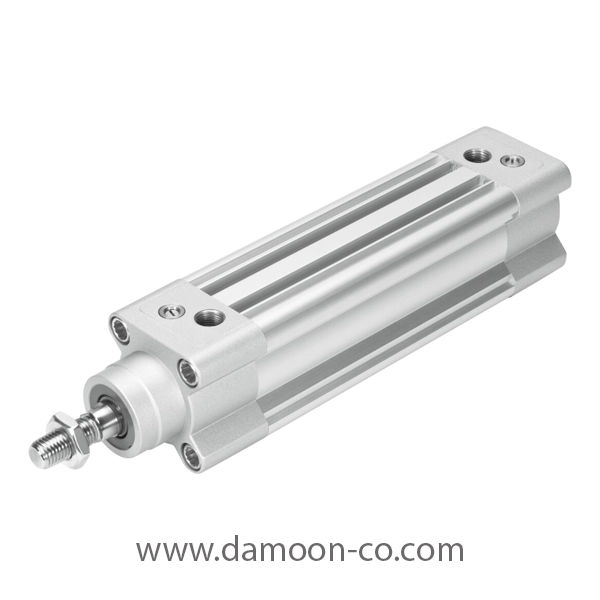

جک DSBC فستو یکی از انواع جک‌های پروفیلی و دارای شفت برند معتبر FESTO است. سیلندر پنوماتیک DSBC دوطرفه‌است و در مدل‌ها و قطرهای متنوعی تولید می‌شود که امکان سفارش همه آنها از طریق هایپرصنعت دامون با ضمانت اصالت وجود دارد.

سیلندر استاندارد DSBC مطابق ISO در هفت قطر ( 32، 40، 50، 63، 80، 100، 125) میلی‌متر و 18 کورس استاندارد متناسب با این قطرها عرضه می‌شود. به واسطه این استانداردسازی جهانی و طول کورس‌های متنوع، این سری علاوه بر عملکرد فنی قوی معمولاً با قیمت بهتر و تحویل سریع‌تر در دسترس است. البته فستو برای جک‌ها طول کورس 1 تا 2800 میلی‌متر هم خارج از استاندارد عرضه می‌کند. کورس‌های استاندارد جک DSBC در ادامه آمده است:

کورس‌های استاندارد جک DSBC
20	70	200
25	80	250
30	100	300
40	125	320
50	150	400
60	160	500

جک پروفیلی DSBC برای بسیاری از کاربرد‌های صنعتی مثل ماشین‌الات بسته بندی و مواد غذایی مناسب است. همچنین این جک برای ماشین‌آلاتی که جک پنوماتیک آن دسترسی سختی دارد انتخاب پرکاربردی است.

یکی از مشخصات این سری، سیستم ضربه‌گیر خودتنظیم PPS است که بدون نیاز به تنظیم دستی، به‌طور خودکار با تغییرات بار، سرعت و فشار سازگار می‌شود. به دلیل این خودتنظیمی، تنظیم اشتباه حذف می‌شود، ایمنی افزایش می‌یابد و ضربه‌گیری بهینه باعث توانایی اجرای سیکل‌های بیشتر، نرمی حرکت بالاتر و فرسایش کمتر می‌شود.

سیلندر DSBC فستو همچنین با آب‌بند و اسکراپر ویژه قابل سفارش است؛ از این رو در کاربردهای عادی تا کاربرد در محیط‌های دارای گرد و غبار، در معرض پاشش جوش یا مواد چسبنده مثل عسل و خط انتقال ماهی منجمد قابل استفاده است. این تنوع در آپشن‌ها باعث کاهش خرابی و کم شدن زمان توقف دستگاه می‌شود.

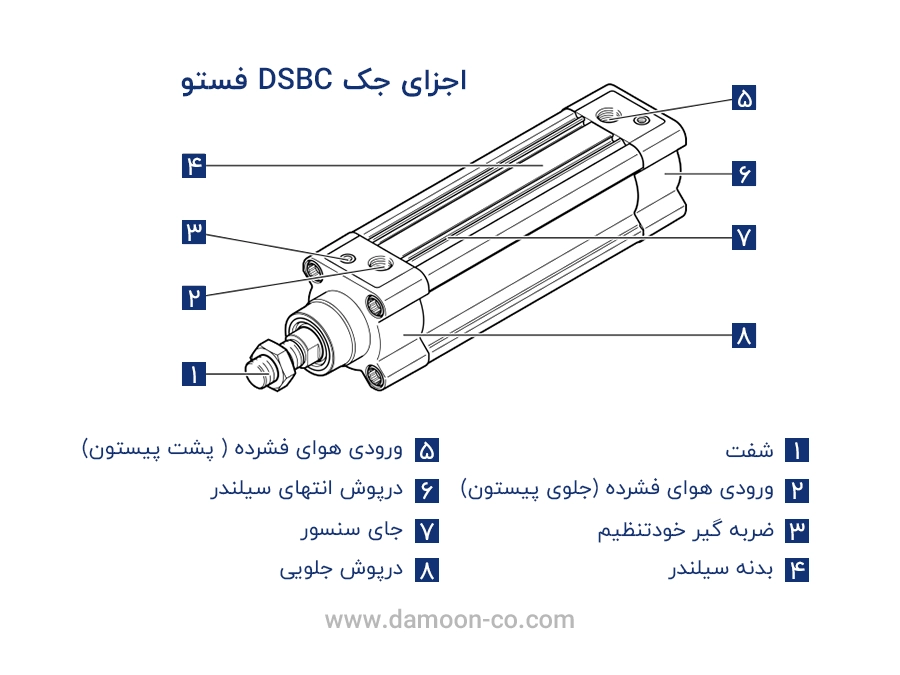

اجزای اصلی جک DSBC

انواع جک‌های این سری اجزای مختلفی دارند که بستگی به مدل و نیاز صنعت متفاوت است. اما اجزای اصلی و مشترک این سری سیلندرها در ادامه نشان داده شده است.

اجزای اصلی جک DSBC فستو

ویژگی‌های سیلندر DSBC فستو پنوماتیک

به جز ویژگی‌های عمومی که انواع محصولات جک‌ فستو از آن برخوردارند؛ به طور اختصاصی برای این سری از جک شفت دار فستو می‌توان ویژگی‌های زیر را نام برد:

سازگار با طیف وسیعی از قطعات پنوماتیک
ضربه گیر با تنظیم خودکار موقعیت انتهایی
قابلیت تعمیر ساده
چرخه عمر طولانی
پروفیل استاندارد با دو شیار برای سنسور
طیف گسترده‌ای از مدل‌های مختلف برای کاربردهای سفارشی
مجموعه جامعی از لوازم جانبی نصب برای تقریباً هر نوع نصب و راه‌اندازی
پیستون مغناطیسی برای حس کردن موقعیت

کاربرد جک پنوماتیک DSBC فستو

این سری جک با توجه به تنوع در ابعاد و استاندارد بودن در بسیاری از صنایع کاربرد دارند. استفاده از این جک در صنعت ایران هم بسیار رایج است و برای انتقال بار و حرکت خطی در بسیاری از خطوط تولید استفاده می‌شود. رایج‌ترین کاربرد سیلندر فستو DSBC در موارد زیر است:

عملیات پردازش سطح
ماشین‌های ریخته‌گری
پرس‌کاری
برچسب‌گذاری کارتن‌ها
باز و بسته کردن دریچه‌ها
بسته‌بندی
گرفتن گیره برای ورق‌کاری
بالابردن اجسام

قیمت جک DSBC فستو

قیمت این سری جک به عوامل متعددی مثل قطر پیستون، طول کورس، نوع ضربه گیر(خودتنظیم، قابل تنطیم و…) بستگی دارد. همچنین در بازار ایران فستوی اصل قیمت بالاتری از برندهای چینی طرح فستو دارد. برای استعلام قیمت و مشاوره تخصصی می‌توانید با کارشناسان دامون تماس بگیرید.

کاتالوگ سیلندر DSBC

برند فستو برای همه محصولات خود کاتالوگ‌های کاملی منتشر می‌کند. کاتالوک جک DSBC در ابتدای صفحه قابل دانلود کردن است. همچنین برای نکات نصب و ایمنی و همچنین نوع ضربه گیر می‌‌توانید کاتالوگ‌های زیر را دانلود کنید.

دستورالعمل نصب جک پنوماتیک DSBC فستو

دیتاشیت ضربه گیر جک DSBC

انتخاب جک DSBC فستو

در صورتی که یک مدل از این جک در خط تولید موجود باشد و قصد تعویض دارید با خواندن کد روی جک به سادگی می‌توانید نمونه مشابه را سفارش دهید.

در صورتی که قصد نصب جک جدید دارید یا شماره کد روی جک پاک شده است می‌توانید از سایت فستو با وارد کردن اطلاعات شماره کد محصول را به دست بیاورید.

همچنین برای مشاوره تخصصی پیش از خرید می‌توانید با کارشناسان دامون تماس بگیرید.

خرید سیلندر DSBC فستو از دامون

هایپرصنعت دامون با 12 سال سابقه فعالیت انواع جک DSBC را با ضمانت اصالت کالا و قیمت رقابتی تامین می‌کند. شما می‌توانید قبل از خرید از مشاوره تخصصی مهندسان فروش دامون استفاده کنید.
