محاسبه نیروی جک پنوماتیک

جک‌های پنوماتیک از مهم‌ترین اجزای سیستم‌های اتوماسیون صنعتی هستند که با استفاده از هوای فشرده، نیروی خطی یا دورانی تولید می‌کنند. این تجهیزات در صنایع مختلف از جمله خطوط تولید، بسته‌بندی، جوشکاری، پرس و گیره‌کاری کاربرد دارند.

به همین جهت، محاسبه دقیق نیروی خروجی جک پنوماتیک قبل از انتخاب و نصب آن، برای جلوگیری از خرابی مکانیکی، توقف خط تولید و هزینه‌های اضافی ضروری است.

در این مقاله، روش‌های عملی محاسبه نیروی جک پنوماتیک، پارامترهای موثر بر نیرو، نحوه تعیین مشخصات فنی و فرمول‌های کاربردی برای جک‌های یک طرفه و دوطرفه را بررسی خواهیم کرد.

فرمول محاسبه نیروی جک پنوماتیک

محاسبه نیروی جک پنوماتیک بر اساس یک قانون اساسی فیزیک استوار است که رابطه بین فشار، سطح و نیرو را مشخص می‌کند. این قانون بیان می‌کند که فشار برابر است با نیرو تقسیم بر سطح. با تنظیم مجدد این رابطه، فرمول اصلی برای تمام محاسبات نیروی جک پنوماتیک به دست می‌آید.

فرمول پایه به صورت F = P × A است که در آن F نیروی سیلندر بر حسب نیوتن، P فشار داخل سیلندر بر حسب پاسکال و A سطح پیستون بر حسب متر مربع است.

از آنجا که سطح پیستون معمولاً به صورت مستقیم در دسترس نیست، می‌توان آن را با استفاده از قطر پیستون محاسبه کرد. سطح دایره‌ای پیستون از فرمول A = πD²/4 به دست می‌آید که در آن D قطر پیستون است.

با جایگذاری این رابطه در فرمول اصلی، فرمول نهایی به شکل F = P × πD²/4 درمی‌آید که این فرمول برای محاسبه نیروی نظری جک پنوماتیک استفاده می‌شود.

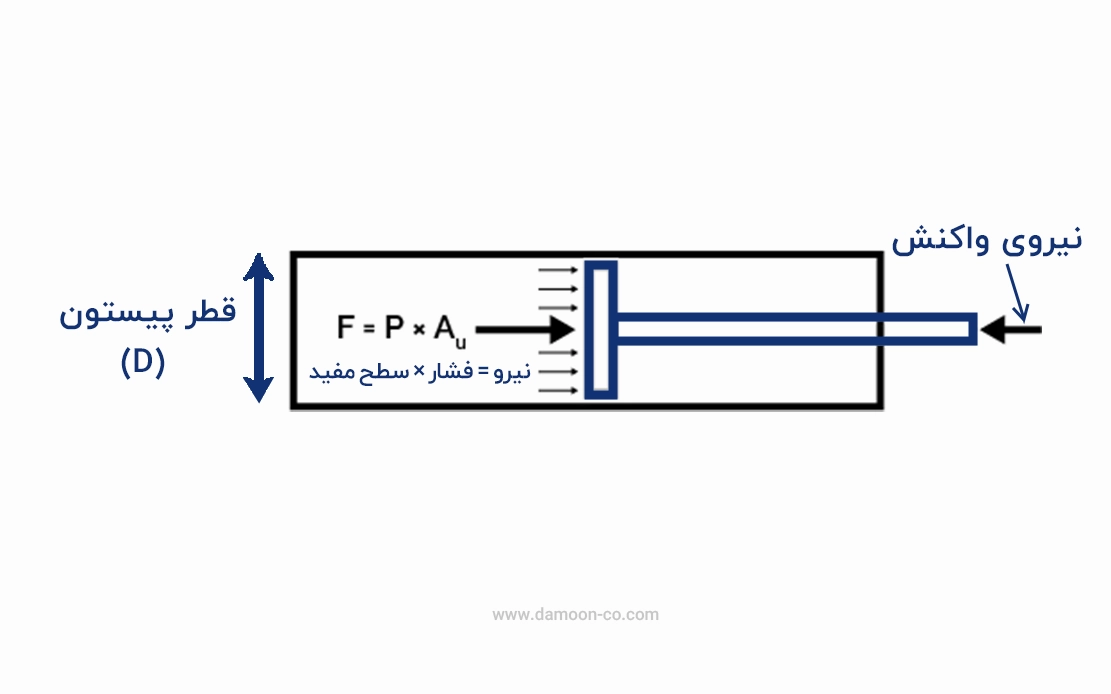

نیروی جک پنوماتیک

این نیروی محاسبه شده، نیروی نظری است و شرایط ایده‌آل را در نظر می‌گیرد. در واقعیت، عواملی مانند اصطکاک بین آب‌بندها و دیواره سیلندر، نیروی فنر در جک‌های یک طرفه و سایر مقاومت‌های مکانیکی باعث کاهش نیروی واقعی خروجی می‌شوند.

بنابراین برای محاسبه نیروی مؤثر یا واقعی، باید این عوامل کاهش‌دهنده را نیز در نظر گرفت که در بخش‌های بعدی به تفصیل توضیح داده خواهد شد.

همچنین می‌توان با استفاده از این فرمول‌ها، پارامترهای دیگر را نیز محاسبه کرد. برای مثال، اگر نیرو و فشار مشخص باشند، می‌توان قطر مورد نیاز پیستون را با فرمول (D = √(4F/πP تعیین کرد، یا در صورت مشخص بودن نیرو و قطر، فشار لازم را با فرمول P = 4F/πD² محاسبه کرد.

پارامترهای مورد نیاز برای محاسبه و نحوه تعیین آنها

برای محاسبه نیروی جک پنوماتیک به سه پارامتر اصلی نیاز دارید:

• فشار هوای فشرده که از منومتر یا رگلاتور سیستم قابل خواندن است؛
• قطر پیستون که روی بدنه جک یا در کاتالوگ سازنده درج شده است؛
• قطر میله که تنها برای محاسبه نیروی کشش در جک‌های دوطرفه لازم است و با کولیس قابل اندازه‌گیری می‌شود.

در ادامه نحوه تعیین دقیق هر یک از این پارامترها را بررسی می‌کنیم.

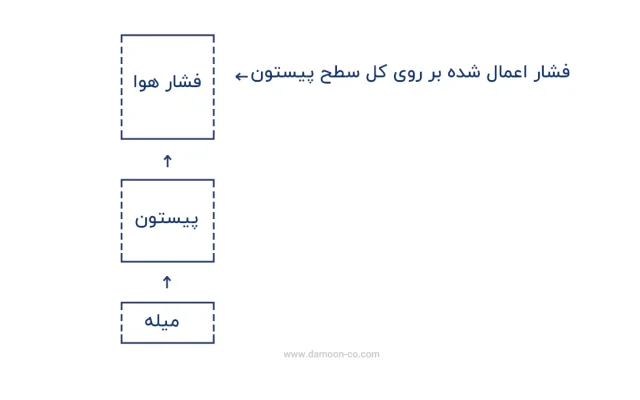

پارامترهای مهم برای محاسبه نیروی جک پنوماتیک

فشار هوای فشرده (Pressure)

فشار داخل سیلندر اولین و مهم‌ترین پارامتر در محاسبات است. این فشار معمولاً توسط کمپرسور تأمین می‌شود و می‌تواند از طریق منومتر نصب شده روی خط هوا یا دستگاه فشارسنج قرائت شود.

در بیشتر کارخانجات و واحدهای صنعتی، سیستم هوای فشرده دارای فشار استاندارد بین 5 تا 8 بار است. نکته مهم این است که فشار واقعی در محل استفاده معمولاً کمتر از فشار اسمی کمپرسور است، زیرا افت فشار در اتصالات پنوماتیک، فیلترها و رگلاتورها رخ می‌دهد.

برای محاسبات دقیق، همیشه باید فشار پایدار و واقعی در نقطه اتصال جک را در نظر گرفت، نه فشار حداکثر کمپرسور. اگر منومتر در دسترس نباشد، می‌توان فشار تنظیم شده روی رگلاتور خط هوا را مشاهده کرد. واحد متداول فشار در صنعت، بار (bar) است که یک بار تقریباً برابر با فشار اتمسفر است.

برای تبدیل واحدها، یک بار برابر با 100000 پاسکال یا 14.5 پوند بر اینچ مربع (PSI) است. در محاسبات، اگر فشار بر حسب بار باشد و قطر بر حسب میلی‌متر، می‌توان فشار را به نیوتن بر میلی‌متر مربع تبدیل کرد که یک بار معادل 0.1 نیوتن بر میلی‌متر مربع می‌شود.

قطر پیستون (Bore Diameter)

قطر پیستون یا قطر داخلی سیلندر، دومین پارامتر کلیدی است که مستقیماً بر سطح مؤثر و در نتیجه نیروی خروجی تأثیر می‌گذارد. این اطلاعات معمولاً روی بدنه جک به صورت حک شده یا روی برچسب مشخصات فنی درج شده است. در اکثر جک‌های استاندارد، قطر پیستون بر حسب میلی‌متر بیان می‌شود.

جکهای پنوماتیک در قطرهای استاندارد تولید می‌شوند که طبق استانداردهای بین‌المللی ISO عبارتند از: 8، 10، 12، 16، 20، 25، 32، 40، 50، 63، 80، 100، 125، 160، 200، 250 و 320 میلی‌متر.

این استانداردسازی باعث می‌شود که قطعات یدکی، اتصالات و لوازم جانبی به راحتی در دسترس باشند. هنگام محاسبه قطر مورد نیاز، همیشه باید نزدیک‌ترین اندازه استاندارد بالاتر را انتخاب کنید، زیرا انتخاب اندازه کوچک‌تر ممکن است نیروی کافی را تامین نکند.

اگر این اطلاعات روی جک موجود نباشد، می‌توان به کاتالوگ سازنده مراجعه کرد یا در صورت امکان، با باز کردن درپوش انتهایی جک، قطر داخلی سیلندر را با کولیس دیجیتال یا آنالوگ اندازه‌گیری کرد.

قطر پیستون برابر با قطر داخلی سیلندر است، زیرا پیستون باید دقیقاً درون سیلندر حرکت کند. در محاسبات، این قطر باید به واحد مناسب تبدیل شود؛ اگر فشار بر حسب پاسکال باشد، قطر باید به متر تبدیل شود، و اگر فشار بر حسب نیوتن بر میلی‌متر مربع باشد، قطر به میلی‌متر باقی می‌ماند.

قطر میله محور (Rod Diameter) یا قطر شفت

قطر میله پیستون تنها در جک‌های دوطرفه و برای محاسبه نیروی حرکت برگشتی مورد نیاز است. در حرکت برگشتی، میله در داخل سیلندر قرار دارد و بخشی از سطح پیستون را اشغال می‌کند، بنابراین سطح مؤثری که فشار روی آن عمل می‌کند کاهش می‌یابد. قطر میله نیز معمولاً در کاتالوگ سازنده یا روی برچسب مشخصات فنی جک درج شده است.

اگر این اطلاعات در دسترس نباشد، می‌توان قطر میله را به صورت مستقیم با استفاده از کولیس اندازه‌گیری کرد. کافی است کولیس را روی بخش بیرونی میله قرار داده و قطر آن را بخوانید. قطرهای استاندارد میله معمولاً کوچک‌تر از قطر پیستون هستند و برای مثال در یک جک با قطر پیستون 50 میلی‌متر، قطر میله ممکن است 20 یا 25 میلی‌متر باشد. این پارامتر در فرمول محاسبه نیروی کشش استفاده می‌شود.

محاسبه نیرو برای جک یک طرفه

جک یک طرفه

در جک‌های تک‌اثره یا یک طرفه، هوای فشرده تنها برای ایجاد حرکت در یک جهت استفاده می‌شود و بازگشت پیستون به موقعیت اولیه توسط فنر داخلی یا نیروی خارجی انجام می‌گیرد. بنابراین محاسبه نیرو در این نوع جک باید تأثیر فنر و اصطکاک را نیز در نظر بگیرد.

نیروی نظری در جک تک‌اثره با فرمول پایه F = P × A محاسبه می‌شود. با توجه به اینکه سطح مؤثر برابر است با کل سطح دایره‌ای پیستون، فرمول به شکل F = P × πD²/4 درمی‌آید. این نیرو، نیروی ایده‌آلی است که در شرایط بدون اصطکاک و بدون مقاومت فنر به دست می‌آید.

اما در عمل، نیروی خروجی مؤثر کمتر از نیروی نظری است. دو عامل اصلی باعث کاهش این نیرو می‌شوند:

• نیروی اصطکاک که بین آب‌بندهای پیستون و دیواره داخلی سیلندر ایجاد می‌شود؛
• نیروی فنر که در جهت مخالف حرکت پیستون عمل می‌کند؛

بنابراین فرمول نیروی مؤثر به صورت F(مؤثر) = P × πD²/4 – F(اصطکاک) – F(فنر) بیان می‌شود.

نیروی اصطکاک به عوامل مختلفی از جمله فشار کاری، سرعت حرکت پیستون و مواد آب‌بندها بستگی دارد. در عمل، معمول است که نیروی اصطکاک را بین 3 تا 20 درصد نیروی مؤثر در نظر بگیریم، به خصوص برای محدوده فشار 4 تا 8 بار. برای محاسبات ایمن، می‌توان 15 درصد کاهش را به عنوان مقدار متوسط در نظر گرفت.

نیروی فنر بر اساس قانون هوک تعیین می‌شود و به سفتی فنر و میزان فشردگی آن بستگی دارد. در فشارهای بالا، معمولاً تأثیر نیروی فنر قابل اغماض است و می‌توان آن را نادیده گرفت. اما اگر فشار سیستم پایین باشد یا فنر نسبتاً سفت باشد، باید نیروی فنر را از کاتالوگ سازنده یا با آزمایش عملی تعیین کرد و در محاسبات لحاظ نمود.

محاسبه نیرو برای جک دوطرفه (فشار و کشش)

جک دوطرفه

جک‌های دواثره یا دوطرفه قابلیت اعمال نیرو در هر دو جهت حرکت را دارند، زیرا هوای فشرده به صورت جداگانه برای حرکت خروجی و برگشتی استفاده می‌شود. این ویژگی باعث می‌شود که محاسبات نیرو برای این دو حرکت متفاوت باشد.

در حرکت خروجی یا فشار، هوای فشرده از پورت پشتی وارد سیلندر شده و بر روی کل سطح پیستون عمل می‌کند. در این حالت، میله در حال خارج شدن از سیلندر است و سطح مؤثر برابر با کل سطح دایره‌ای پیستون است. بنابراین فرمول نیروی خروجی به همان صورت جک تک‌اثره می‌شود: F(خروجی) = P × πD²/4. این نیرو، بیشترین نیروی قابل تولید توسط جک است و معمولاً برای کاربردهای اصلی مانند فشار، پرس یا گیره‌کاری استفاده می‌شود.

اما در حرکت برگشتی یا کشش، وضعیت متفاوت است. در این حالت، هوای فشرده از پورت جلویی وارد می‌شود و باید پیستون را به سمت عقب براند تا میله به داخل سیلندر برگردد. مشکل اینجاست که میله پیستون به این سمت از پیستون متصل است و بخشی از سطح را اشغال می‌کند. به عبارت دیگر، سطح مؤثری که فشار هوا می‌تواند روی آن عمل کند، برابر است با سطح پیستون منهای سطح مقطع میله.

بنابراین فرمول نیروی برگشتی به صورت F(برگشتی) = P × π(D² – d²)/4 می‌شود که در آن d قطر میله است. این کاهش سطح مؤثر به معنای کاهش قابل توجه نیروی کشش نسبت به نیروی فشار است.

برای مثال، اگر قطر پیستون 50 میلی‌متر و قطر میله 20 میلی‌متر باشد، سطح مؤثر در حرکت برگشتی حدود 84 درصد سطح حرکت خروجی خواهد بود که این یعنی نیروی کشش تقریباً 16 درصد کمتر از نیروی فشار است.

همانند جک تک‌اثره، در جک‌های دواثره نیز اصطکاک باعث کاهش نیروی واقعی می‌شود. بنابراین فرمول‌های نهایی با در نظر گرفتن اصطکاک به صورت F(مؤثر خروجی) = P × πD²/4 – F(اصطکاک) و F(مؤثر برگشتی) = P × π(D² – d²)/4 – F(اصطکاک) خواهند بود.

این تفاوت در نیروهای فشار و کشش باید در طراحی سیستم‌هایی که به حرکت کنترل‌شده در هر دو جهت نیاز دارند، به دقت مورد توجه قرار گیرد تا از عملکرد نامناسب یا خرابی جلوگیری شود.

مثالی از محاسبه نیروی جک پنوماتیک

برای درک بهتر نحوه استفاده از فرمول‌ها و روش محاسبه، یک مثال کاربردی را گام به گام بررسی می‌کنیم.

فرض کنید می‌خواهیم یک جک برای گیره‌کاری یک قطعه چوبی انتخاب کنیم که برای نگه‌داشتن ایمن آن به نیروی حداقل 400 نیوتن نیاز است. فشار سیستم هوای فشرده کارخانه 5 بار است.

ابتدا ضریب اطمینان 1.25 را اعمال می‌کنیم: 400 × 1.25 = 500 نیوتن. این یعنی جک باید قادر به تولید نیروی نظری 500 نیوتن باشد. حال باید سطح پیستون مورد نیاز را محاسبه کنیم. با تبدیل 5 بار به 0.5 نیوتن بر میلی‌متر مربع و استفاده از فرمول A = F/P، داریم: A = 500/0.5 = 1000 میلی‌متر مربع.

برای یافتن قطر پیستون از فرمول A = πD²/4 استفاده می‌کنیم. با حل معادله برای D، به قطر 35.68 میلی‌متر می‌رسیم. از آنجا که این عدد استاندارد نیست، نزدیک‌ترین اندازه استاندارد بالاتر یعنی 40 میلی‌متر را انتخاب می‌کنیم.

با استفاده از جدول نیروهای استاندارد یا محاسبه مجدد، جک 40 میلی‌متری در فشار 5 بار، نیروی نظری حدود 628 نیوتن تولید می‌کند. حتی با کاهش 15 درصدی اصطکاک، نیروی مؤثر حدود 534 نیوتن خواهد بود که از 400 نیوتن مورد نیاز بیشتر است و ایمنی کافی را تضمین می‌کند.

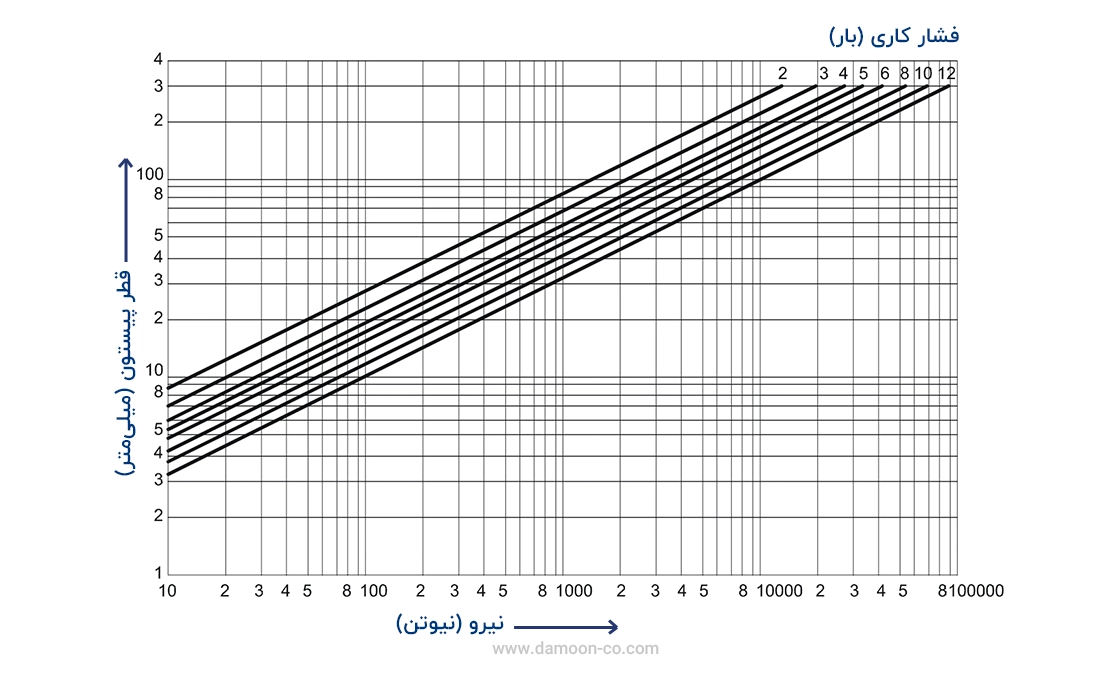

در ضمن برای سهولت بیشتر در انتخاب جک مناسب، می‌توانید از نمودار زیر استفاده کنید که رابطه بین قطر سیلندر، فشار کاری و نیروی خروجی را به صورت گرافیکی نشان می‌دهد. با داشتن دو پارامتر از سه پارامتر فشار، قطر و نیرو، می‌توانید پارامتر سوم را از روی نمودار بخوانید:

نمودار رابطه بین قطر سیلندر، فشار کاری و نیروی خروجی در جک پنوماتیک

علاوه بر نیرو به چه پارامترهای دیگری باید برای انتخاب جکهای پنوماتیکی توجه کنیم؟

علاوه بر محاسبه نیرو، پارامترهای دیگری نیز در انتخاب و طراحی صحیح سیستم جک پنوماتیک نقش دارند که باید در محاسبات خود لحاظ کنید. این پارامترها عبارتند از:

• محدودیت‌های طول کورس
• خطر کمانش میله
• سرعت حرکت پیستون
• میزان مصرف هوای فشرده

محدودیت طول کورس و خطر کمانش میله

طول کورس سیلندرهای پنوماتیکی معمولاً نباید بیشتر از 2 متر باشد. در سیلندرهای بدون میله پیستون، این محدودیت تا 10 متر قابل افزایش است. در کورس‌های بلند، تنش مکانیکی وارد بر میله پیستون و یاتاقان‌های راهنما افزایش یافته و خطر کمانش میله نیز بیشتر می‌شود. کمانش یا زانو زدن میله زمانی رخ می‌دهد که نیروی فشاری وارد بر میله از حد بحرانی آن فراتر رود و باعث خمش ناگهانی میله شود.

برای جلوگیری از این مشکل، باید از دیاگرام کمانش استفاده کرد. این دیاگرام رابطه بین قطر میله، طول کورس و حداکثر نیروی مجاز را نشان می‌دهد. هرچه قطر میله کوچک‌تر و طول کورس بلندتر باشد، احتمال کمانش بیشتر است. با استفاده از دیاگرام می‌توان اطمینان حاصل کرد که ترکیب قطر میله و طول کورس انتخاب شده در محدوده ایمن قرار دارد و سیستم از نظر مکانیکی پایدار خواهد بود.

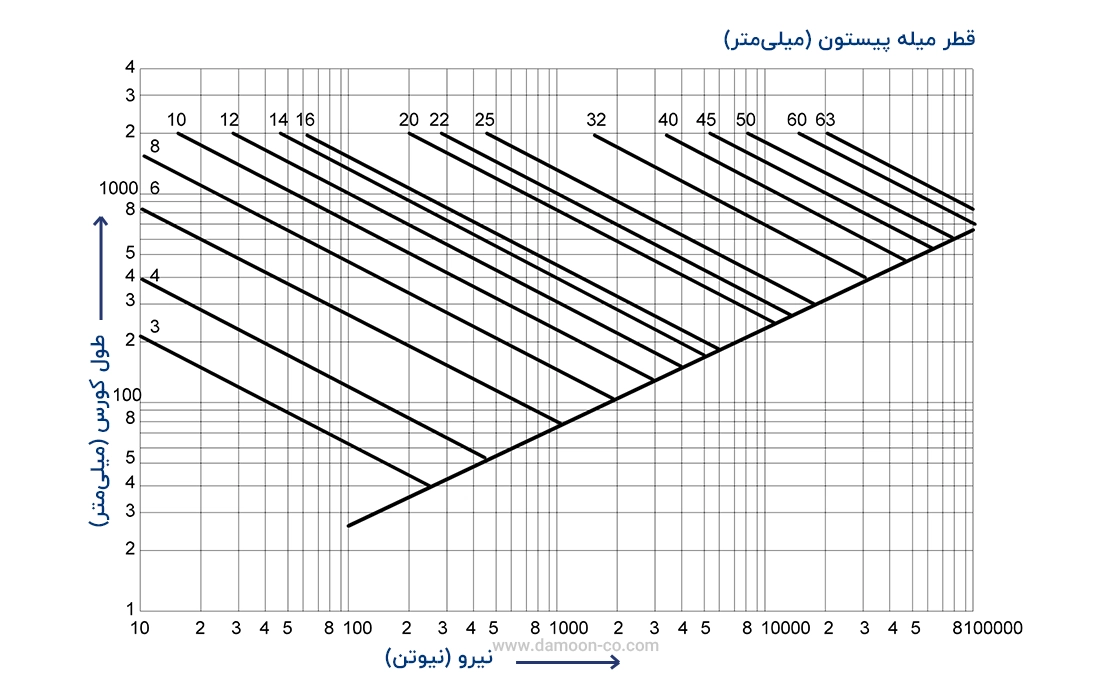

دیاگرام زیر نشان می‌دهد که برای هر قطر میله، حداکثر طول کورس مجاز چقدر است تا از خمش و آسیب به میله جلوگیری شود:

حداکثر طول کورس مجاز بر حسب قطر پیستون جک پنوماتیک

سرعت حرکت پیستون

سرعت حرکت پیستون در سیلندرهای پنوماتیکی پارامتر مهمی است که به عوامل متعددی بستگی دارد. فشار هوا، مقدار بار اعمالی، طول و قطر لوله‌های هوارسانی، سطح مقطع بین شیر کنترل و سیلندر و مقدار جریان عبوری از شیر پنوماتیک همگی بر سرعت پیستون تأثیرگذار هستند. همچنین ضربه‌گیرهای نصب شده در مواضع انتهایی سیلندر نیز می‌توانند سرعت را کاهش دهند.

سرعت متوسط پیستون در سیلندرهای استاندارد تقریباً بین 0.1 تا 1.5 متر بر ثانیه است. در سیلندرهای ویژه که برای کاربردهای ضربه‌ای طراحی شده‌اند، می‌توان به سرعت‌هایی بیش از 10 متر بر ثانیه دست یافت. سرعت پیستون معمولاً توسط شیرهای کنترل جریان یکطرفه تنظیم می‌شود و با استفاده از شیرهای تخلیه سریع می‌توان آن را افزایش داد.

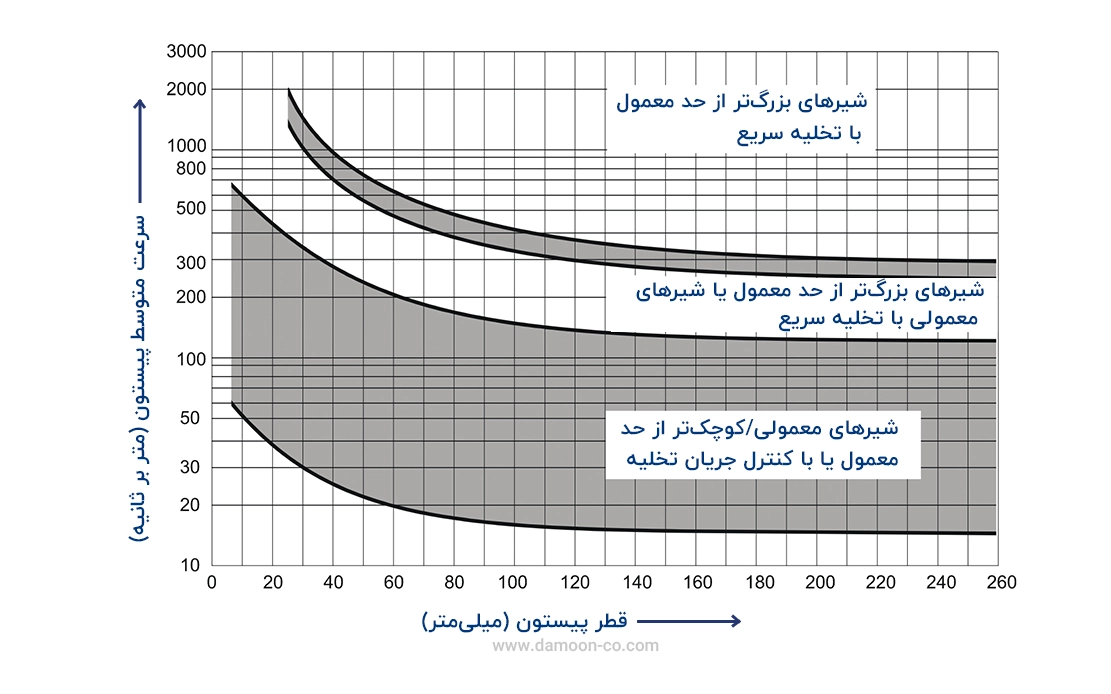

نمودار زیر رابطه بین قطر سیلندر و سرعت متوسط پیستون را نشان می‌دهد:

نمودار رابطه قطر سیلندر و سرعت متوسط پیستون جک پنوماتیک

مصرف هوای فشرده

برای طراحی صحیح سیستم تأمین هوای فشرده و تعیین ظرفیت کمپرسور، محاسبه میزان مصرف هوا ضروری است. مصرف هوا به قطر پیستون، طول کورس، فشار کاری و تعداد کورس در دقیقه بستگی دارد. مقدار مصرف هوا معمولاً بر حسب لیتر در دقیقه بیان می‌شود.

برای محاسبه مصرف هوای فشرده، از مفهوم نسبت تراکم استفاده می‌شود که برابر است با: (فشار کاری + 101.3) / 101.3. این نسبت نشان می‌دهد که حجم هوای فشرده چند برابر حجم هوای اتمسفری است که برای پر کردن سیلندر مورد نیاز است. برای مثال، در فشار 6 بار، نسبت تراکم برابر (600 + 101.3) / 101.3 ≈ 6.9 است، یعنی برای هر بار حرکت پیستون، حدود 7 برابر حجم سیلندر هوای اتمسفری مصرف می‌شود.

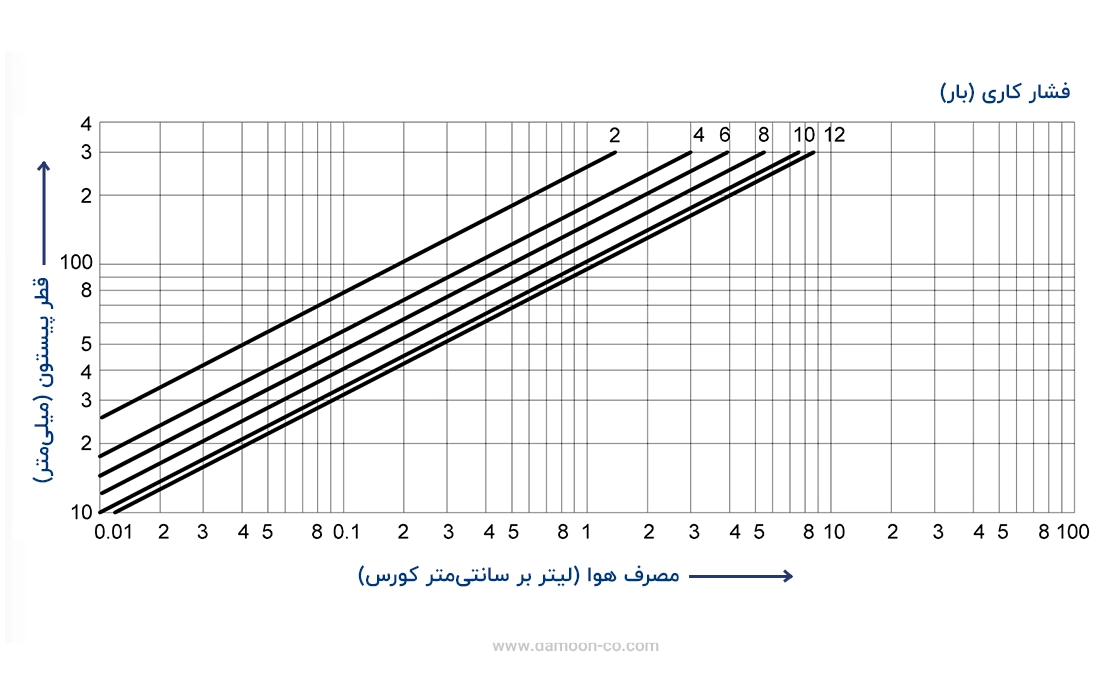

با استفاده از نمودار زیر می‌توانید مقدار مصرف هوا را تخمین بزنید:

نمودار مصرف هوا بر حسب قطر پیستون و فشار هوا

علاوه بر حجم سیلندر، مناطق مرده نیز در مصرف کلی هوا تأثیرگذار هستند. مناطق مرده شامل حجم هوای موجود در خطوط انرژی‌رسانی، اتصالات و فضاهای انتهایی سیلندر است که در محاسبات نیرو تأثیری ندارند اما هوای فشرده مصرف می‌کنند. این مقدار می‌تواند تا 20 درصد مصرف هوای کلی سیستم را تشکیل دهد و باید در طراحی سیستم تأمین هوا در نظر گرفته شود.

جمع‌بندی

محاسبه دقیق نیروی جک پنوماتیک با استفاده از فرمول F = P × πD²/4 برای جک‌های دوطرفه و فرمول‌های متفاوت برای حرکت فشار و کشش در جک‌های دوطرفه، اساس انتخاب صحیح این تجهیزات است.

برای محاسبه صحیح و در شرایط غیر آزمایشگاهی، باید فشار واقعی سیستم را از منومتر، قطر پیستون را از کاتالوگ یا بدنه جک و در صورت نیاز قطر میله را با کولیس تعیین کرد. همیشه باید ضریب اطمینان 1.25 را اعمال کرده و کاهش 10 تا 25 درصدی ناشی از اصطکاک را در نظر گرفت تا از عملکرد مطمئن سیستم اطمینان حاصل شود و از خرابی تجهیزات جلوگیری گردد.
