تفاوت کندانسور و اواپراتور؛ از مدلهای مختلف تا نصب و چالشهای متفاوت
کندانسور و اواپراتور شناختهشدهترین قطعات سیستمهای سرمایشی هستند اما بسیاری از کاربران و گاهی حتی افراد فنی، این دو تجهیز را با یکدیگر اشتباه میگیرند. این در حالی است که این تجهیزات، دو جزء اساسی با نقشهای کاملاً متضاد اما مکمل هستند؛ یکی مسئول جذب گرما و دیگری مسئول دفع آن است. در این زمینه یکی از اشتباهات رایج این است که کندانسور سرما تولید میکند درحالیکه کارکرد آن دفع گرماست نه تولید سرما.
علاوه بر نقش این دو تجهیز در سیستم تبرید تفاوتهایی هم در نوع نصب، فن، فین و… وجود دارد که درک این تفاوتها به انتخاب هوشمندانه، نگهداری اصولی و بهینهسازی راندمان کل سیستم تبرید کمک میکند. در این مقاله به شکلی کاربردی، به بررسی تفاوتهای این دو میپردازیم:
تفاوت نقش کندانسور و اواپراتور در چرخه تبرید
برای فهم بهتر تفاوتها، ابتدا باید جایگاه این دو را در چرخه تبرید درک کنیم. چرخه تبرید فرآیندی بسته و مستمر است که در آن، مبرد (ماده سرمازا مثل گاز r22) به طور مداوم تغییر فاز میدهد تا گرما را از یک نقطه به نقطه دیگر منتقل کند.
اواپراتور، نقطه شروع فرآیند جذب گرما و بخش جذبکننده حرارت سیستم است. در این بخش، مبرد مایعِ سرد و کمفشار، با جذب حرارت از محیطی که قصد خنکسازی آن را داریم (مانند هوای یک اتاق یا آب در یک چیلر)، شروع به جوشیدن کرده و به گاز تبدیل میشود. این فرآیند تبخیر، عامل اصلی ایجاد سرماست.
سپس این گاز کمفشار به کمپرسور منتقل شده و به گازی داغ و پرفشار تبدیل میشود. اینجاست که کندانسور به عنوان نقطه مقابل اواپراتور وارد عمل میشود.
وظیفه کندانسور، دفع حرارت از سیستم به محیط بیرون است. (به مقدار کل گرمایی که از کندانسور به محیط دفع میشود «کل حرارت دفع شده» یا THR میگویند که شامل «گرمای جذب شده از فضای هدف» و «گرمای حاصل از کار کمپرسور» میشود) مبرد داغ با از دست دادن گرمای خود به هوا یا آب، خنک شده و دوباره به مایع پرفشار تبدیل میشود (فرآیند تقطیر).
این مایع سپس با عبور از شیر انبساط، دچار افت فشار و دما شده و آماده ورود مجدد به اواپراتور میشود تا این چرخه بیپایان ادامه یابد. پس تفاوت بنیادین اینجاست: اواپراتور با تبخیر، گرما را میگیرد و کندانسور با تخلیه گرما مبرد را تقطیر میکند.
این دو فرآیند معکوس، به شکلی جداییناپذیر به هم متصلاند و این تفاوت در وظیفه، خود را به طور مستقیم در کالبد فیزیکی، طراحی مهندسی و نحوه عملکرد این دو قطعه نشان میدهد.
تفاوت کندانسور و اواپراتور در مدلها
یکی دیگر از تفاوتهای اساسی این دو تجهیز در مدلهای مختلفی است که هرکدام از آنها در کاربردهای مختلف دارند.
انواع کندانسور
کندانسور هوا خنک (Air-Cooled)
رایجترین نوع که با استفاده از لولههای مسی، فینهای آلومینیومی متعدد و فن، حرارت را مستقیماً به هوای آزاد منتقل میکند. هدف اصلی فن کندانسور، جابجایی حجم بالای هوا از میان فینهای متراکم است و تمرکز آن بر پرتاب جریان هوا به فاصله دور نیست.
کندانسور آب خنک (Water-Cooled)
مدلهایی با راندمان بسیار بالا که در سیستمهای صنعتی بزرگ به کار میروند و از آب به عنوان سیال واسط برای دفع حرارت استفاده میکنند. این مدلها به شکل پوستهولوله یا صفحهای ساخته میشوند.
کندانسور تبخیری (Evaporative)
ساختاری ترکیبی که با پاشش آب روی کویل و عبور همزمان جریان هوا، از گرمای نهان تبخیر برای خنکسازی مبرد بهره میبرد.
انواع اواپراتور
اواپراتور فندار یا هوایی (Forced Convection)
این مدلها که در سردخانه کاربرد دارند، در ظاهر شبیه کندانسورهای هوا خنک هستند اما دو تفاوت کلیدی دارند: اولاً فاصله بین فینها در آنها بیشتر است تا بعد از تشکیل برفک مسیر هوا بسته نشود.
ثانیاً، فن اواپراتور برای پرتاب باد به فاصلهی مشخصی طراحی میشود تا هوای سرد به تمام نقاط سالن برسد و سیرکولاسیون مؤثری ایجاد کند.
اواپراتور در سردخانه
اواپراتور آبی (پوستهولوله و صفحهای)
این اواپراتورها برای سرد کردن مایعات (مانند آب در چیلرها) استفاده میشوند و در کاربردهای بهداشتی مانند صنایع غذایی، اغلب از فولاد ضدزنگ ساخته میشوند.
تفاوت کندانسور و اواپراتور در چالشهای عملکردی
تفاوتها در عملکرد و ساختار که تا اینجا بررسی شد، در نهایت منجر به بروز چالشهای عملکردی کاملاً متفاوتی برای هر دستگاه میشود که مستقیماً بر راندمان و مصرف انرژی کل سیستم تأثیر میگذارد.
چالش اصلی کندانسور، مقابله با دمای بالای محیط است. در روزهای گرم، کاهش اختلاف دما (ΔT) بین مبرد داغ و هوای بیرون، ظرفیت دفع حرارت کندانسور را به شدت محدود میکند. این پدیده منجر به افزایش فشار کندانس شده و کمپرسور را وادار میسازد تا برای حفظ عملکرد، با توان و در نتیجه، مصرف انرژی بسیار بالاتری کار کند.
در مقابل، بزرگترین چالش فنی اواپراتور، تشکیل برفک است. رطوبت موجود در هوا روی سطح سرد کویلها یخ میزند و یک لایهی عایق حرارتی تشکیل میدهد. این لایهی برفک نه تنها مانع انتقال حرارت مؤثر میشود، بلکه با مسدود کردن مسیر عبور هوا، دبی جریان را نیز کاهش میدهد. این دو عامل دست به دست هم داده و راندمان جذب گرما را به شدت پایین میآورند و سیستم را نیازمند اجرای سیکلهای دیفراست میکنند که خود مصرفکننده انرژی هستند.
راهکار متفاوت برای چالش عملکردی کندانسور و اواپراتور
کندانسور:
برای جلوگیری یا رفع محدودیت ظرفیت دفع حرارت کندانسور در دمای بالای محیط راههای مختلفی وجود دارد. تمیز نگه داشتن کویل و فاصله کافی از دیوار و موانع یا فاصلهگذاری بین چند یونیت از جمله روشهای عمومی و رایج این مساله است. همچنین با فنهای دورمتغیر و «کنترل شناور فشار کندانس» میتوان فشار دهش را تا حد مناسبی ثابت نگه داشت.
اگر بار حرارتی بالاست، بزرگکردن سطح کویل یا استفاده از کویل مایکروچنل، دمای مایع خروجی را کم و راندمان کمپرسور را بهتر میکند. در روزهای اوج گرما، پیشسرد کردن هوای ورودی با پد آدیاباتیک (مدل استانداردی که به غلط با مه پاش جایگزین می شود) دمای مؤثر ورودی را چند درجه کاهش داده و ظرفیت دفع حرارت را بالا میبرد. در اقلیمهای بسیار گرم، استفاده از کندانسور تبخیری یا مدار آبی با برج خنککن پایداریِ عملکرد را تضمین میکند. جانمایی در سایه و دور از سطوح داغ هم بهصورت پایدار دمای ورودی را کاهش میدهد.
اواپراتور:
مهمترین راهکار برای جلوگیری از برفک سیستمهای برفکزدایی (Defrost) است. این فرآیند میتواند با استفاده از هیترهای الکتریکی تعبیهشده در کویل، گاز داغ خروجی کمپرسور یا پاشش آب گرم (water defrost) انجام شود. انتخاب روش دیفراست مناسب، به عوامل کلیدی مانند دمای کاری، میزان رطوبت محیط و نوع کاربری بستگی دارد.
همچنین در عمل برای مهار برفک، ورود رطوبت کم میشود؛ درها سریع بسته میشوند، از پرده یک اتاق واسط برای عایق بیشتر استفاده میشود. اواپراتور با فینِ بازتر و فن پرظرفیت انتخاب میشود تا هوا راحت عبور کند. تنظیم شیر انبساط طوری انجام میشود که سطح کویل بیجهت خیلی سرد نشود. دیفراست بر اساس نیاز و با پایش دمای کویل یا افت جریان انجام میشود، نه صرفاً زمانبندی ثابت. در بالای صفر از آفسایکل استفاده میشود و زیر صفر از المنت یا گاز داغ، با توقف فنها هنگام دیفراست و راهاندازی تاخیری. همچنین برفک آب شده از مسیر شیبدار و گرم تخلیه میشود تا دوباره یخ نزند. نتیجه، برفک کمتر و جذب گرمای پایدارتر است.
تفاوت کندانسور و اواپراتور در محل نصب

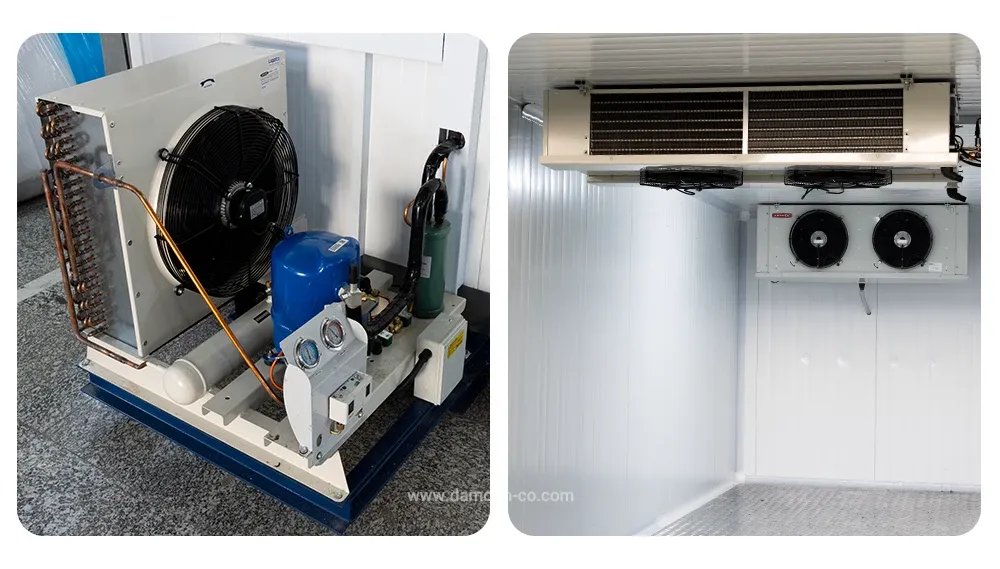

در کاربردهای متنوع، تفاوت محل نصب این دو تجهیز به درک تفاوت آنها کمک میکند. در یک کولر گازی، این تفاوت کاملاً آشکار است؛ یونیت خارجی که در بالکن یا پشتبام نصب شده و هوای گرم تولید میکند، همان کندانسور است، در حالی که یونیت داخلی یا پنل دیواری که هوای خنک را به اتاق میدمد، اواپراتور نام دارد. یا در مورد یخچال خانگی کندانسور همان شبکه پشت و اواپراتور داخل فضای یخچال است. در یک چیلر صنعتی هوا خنک، کندانسور مجموعهای بزرگ از کویلهای پرهدار و فنهای متعدد است که روی شاسی دستگاه قرار دارد، اما اواپراتور معمولاً یک مبدل حرارتی پوستهولوله یا صفحهای است که در داخل دستگاه پنهان شده و وظیفهاش خنک کردن آب است.
این دو از نظر ظاهری هیچ شباهتی به هم ندارند. در یک سیستم سردخانه نیز، کندانسینگ یونیت که شامل کمپرسور و کندانسور است، در خارج از فضای سردخانه نصب میشود، اما اواپراتور یک واحد مجهز به فن است که در داخل اتاق سردخانه نصب شده و هوای سرد را در تمام فضا به گردش درمیآورد.

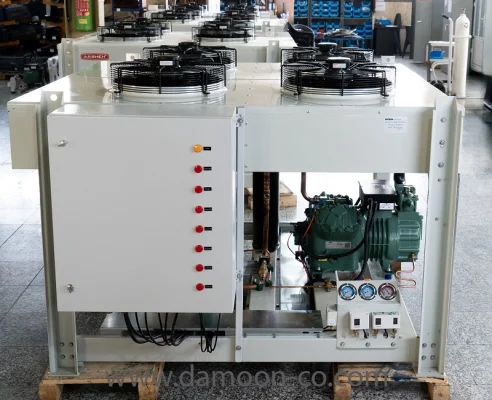

یک کندانسور بالازن در یونیت تبریدی
تفاوت فن در کندانسور و اواپراتور
از آنجاییکه فن کندانسور در محیط باز کار میکند به دبیِ زیاد با افتفشار کم نیاز دارد، معمولاً از فن محوری قطر بزرگ با راندمان بالا و کنترل دور برای کنترل فشار کندانس استفاده میشود. در استفاده از مواد اولیه و روش رنگکاری هم مواردی مانند بارندگی در نظر گرفته میشود و اغلب از پروانه فلزی (فولاد گالوانیزه یا آلومینیوم) استفاده میشود.
اواپراتور معمولا در هوای سرد و مرطوب داخل اتاق کار میکند و گذر هوا از روی کویل باعث ایجاد افت فشار زیادی می شود. پس فن باید توان فشار استاتیک بیشتری داشته باشد و توانایی کار در دمای بسیار پایین را داشته باشد.
فن اواپراتور
از نظر ابعاد هم با توجه به اینکه برای اواپراتور، قدرت به اندازه کندانسور نیاز نیست معمولا قطر کوچکتری دارد. همچنین فن اواپراتور با منطق دیفراست و رطوبت مدیریت میشود و الزامات بهداشتی و شستوشو هم روی انتخاب اثر میگذارد. معمولاً پره فلزی (فولادی یا آلومینیوم) است.
تفاوت در فین

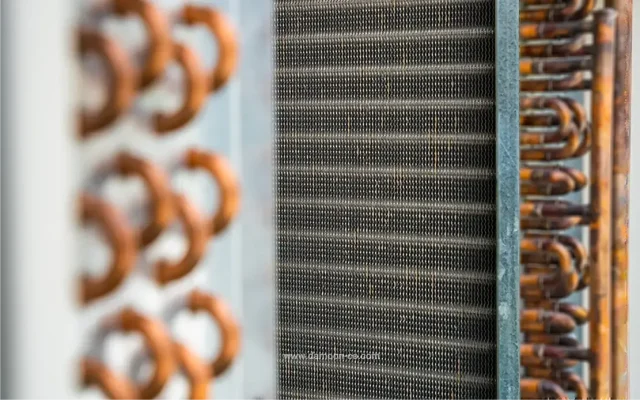

نمایی از فین در کنار کویلها
هر دو مبدل، کندانسور و اواپراتور، فین دارند چون فین سطح تبادل حرارت را بالا میبرد. ولی فین آنها یکسان نیست. در کندانسور، که بیرون کار میکند و باید گرمای مبرد داغ را به محیط بدهد، فینها معمولاً آلومینیومی با چگالی بالا و فاصله کم هستند (مثلاً حدود ۲ تا ۳ میلیمتر بین فینها). این فینها گاهی موجدار یا برشخورده هستند تا آشفتگی جریان هوا بیشتر شود و دفع حرارت سریعتر انجام شود، و معمولاً پوشش ضدخوردگی دارند چون در معرض هوای گرم، آفتاب، باران و آلودگی هستند.
در مقابل، اواپراتور داخل سردخانه کار میکند و باید گرما را از هوای اتاق بگیرد، یعنی در دما و رطوبت پایین. این یعنی خطر یخزدگی. برای همین فین اواپراتور با فاصله بازتر طراحی میشود (حدود ۴ تا ۱۲ میلیمتر یا حتی بیشتر) تا بین فینها برفک جمع نشود و جریان هوا قطع نشود. فین اواپراتور معمولاً سادهتر است تا برفک و آب دیفراست راحت جدا شود و تمیزکاری و یخزدایی راحتتر باشد.
جمعبندی: شناخت تفاوتها، کلید انتخاب هوشمندانه
در نهایت، کندانسور و اواپراتور را میتوان دو روی یک سکه در مهندسی تبرید دانست؛ دو جزء با وظایف کاملاً متضاد که عملکرد کل سیستم به تعامل دقیق و هماهنگ آنها وابسته است. درک عمیق تفاوتهای این دو، فراتر از یک دانش فنی صرف بوده و اساس یک انتخاب هوشمندانه و استراتژیک است.
انتخاب یک کندانسور کارآمد، تصمیمی است که مستقیماً به شرایط اقلیمی و توانایی سیستم برای دفع مؤثر گرما به محیط بیرون گره خورده است. در نقطه مقابل، طراحی بهینه اواپراتور باید پاسخی دقیق به نیازهای فضای داخلی باشد. این نگاه دقیق به جزئیات است که به کاهش چشمگیر مصرف انرژی، افزایش عمر مفید تجهیزات و تضمین عملکرد پایدار منجر میشود. در حقیقت، این دو قطعه به ما یادآوری میکنند که در مهندسی پیشرفته، موفقیت در گرو انتخابهای آگاهانه است. برای اطمینان از اتخاذ چنین تصمیماتی، کارشناسان شرکت دامون همراه شما هستند تا با ارائه مشاوره تخصصی، بهینهترین سیستم را برای نیازهای شما طراحی کنند.
