استاندارد ISO 15552 در جکهای پنوماتیک
استاندارد ISO 15552 یک استاندارد بینالمللی جامع است که ابعاد پایه، محل نصب، ملحقات و مشخصات فنی جکهای پنوماتیک را به طور دقیق تعریف میکند. این استاندارد یکی از مهمترین مراجع برای طراحان و تولیدکنندگان سیستمهای پنوماتیک در سراسر جهان محسوب میشود.
مهمترین ویژگی این استاندارد، ایجاد قابلیت تعویضپذیری (Interchangeability) میان جکهای برندهای مختلف است. به این معنی که با دانستن سایز Bore یا قطر داخلی سیلندر و نوع نصب مورد نیاز، میتوانید جک یک برند را با جک برند دیگر جایگزین کنید بدون اینکه نیازی به تغییر در براکت نصب، محل سوراخها یا سایر تجهیزات جانبی باشد.
استاندارد ISO 15552 در واقع نسخه اصلاحشده و جایگزین استانداردهای قدیمیتر ISO 6431 و ISO 6432 است و تمام مزایای آنها را با بهبودهای جدید ترکیب کرده است.
این استاندارد برای سیلندرهای تک میله (Single Rod) یا دو میله (Double Rod) با فشار کاری حداکثر ۱۰۰۰ کیلوپاسکال معادل ۱۰ بار و قطرهای ۳۲ تا ۳۲۰ میلیمتر طراحی شده و کاربردهای صنعتی گستردهای دارد.
استاندارد ISO 15552 دقیقاً چه چیزهایی را مشخص میکند؟
یک مدل جک پنوماتیک با استاندارد ISO 15552
این استاندارد سه دسته کلی و مهم از مشخصات را به صورت دقیق تعریف میکند:
- محدوده فشار و سایز: فشار کاری نامی ۱۰۰۰ کیلوپاسکال (۱۰ بار) که برای اکثر کاربردهای صنعتی مناسب است. قطر داخلی سیلندر (Bore) از ۳۲ میلیمتر برای کاربردهای متوسط تا ۳۲۰ میلیمتر برای کاربردهای سنگین متغیر است.
- ابعاد پایه سیلندر: شامل طول کلی بدنه، قطر داخلی دقیق (Bore)، اندازه و موقعیت پورتهای ورودی و خروجی هوا، قطر میله پیستون، نوع رزوه میله و تمام ابعادی که برای عملکرد صحیح سیلندر ضروری هستند.
- ابعاد نصب: دقیقترین بخش استاندارد که شامل فاصله دقیق سوراخهای نصب، محل و ابعاد تکیهگاهها، ابعاد فلنجهای نصب و موقعیت پیچها است. این ابعاد به گونهای طراحی شدهاند که کاربر میتواند براکت و محل نصب را یکبار طراحی و نصب کند و در آینده صرفاً جک را بدون هیچ تغییری در سیستم تعویض نماید.
جدول ابعاد جکهای پنوماتیک با استاندارد ISO 15552

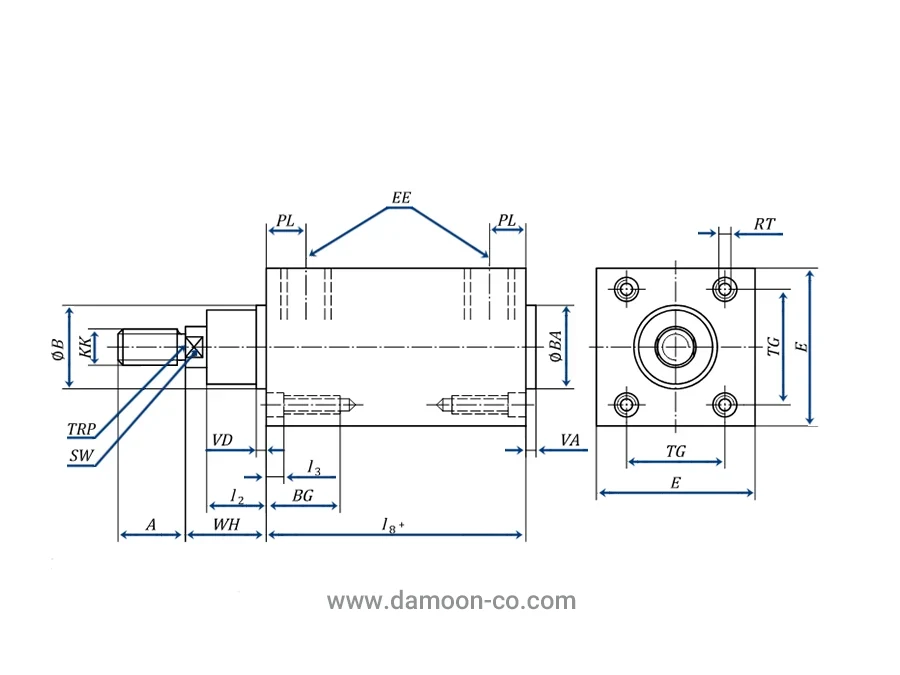

پارامترهای جک پنوماتیک با استاندارد ایزو ۱۵۵۵۲
جدول زیر ابعاد کامل استاندارد جکهای پنوماتیک تک میله را نشان میدهد.
| قطر (AL) | پورت (EE) | A (mm) | B (mm) | E (mm) | رزوه (KK) | قطر میله | TG (±mm) | VA (mm) | VD (mm) | WH (±mm) | BG (mm) |
| 32 | G1/8″ | 22 | 30 | 50 | M10×1.25 | 10 | 32.5±0.5 | 4 | 4 | 26±1.4 | 16 |
| 40 | G1/4″ | 24 | 35 | 58 | M12×1.25 | 13 | 38±0.5 | 4 | 4 | 30±1.4 | 16 |
| 50 | G1/4″ | 32 | 40 | 70 | M16×1.5 | 17 | 46.5±0.6 | 4 | 4 | 37±1.4 | 16 |
| 63 | G3/8″ | 32 | 45 | 85 | M16×1.5 | 17 | 56.5±0.7 | 4 | 4 | 37±1.8 | 16 |
| 80 | G3/8″ | 40 | 45 | 105 | M20×1.5 | 22 | 72±0.7 | 4 | 4 | 46±1.8 | 17 |
| 100 | G1/2″ | 40 | 55 | 130 | M20×1.5 | 22 | 89±0.7 | 4 | 4 | 51±1.8 | 17 |
| 125 | G1/2″ | 54 | 60 | 157 | M27×2 | 27 | 110±1.1 | 6 | 6 | 65±2.2 | 20 |
| 160 | G3/4″ | 72 | 65 | 195 | M36×2 | 36 | 140±1.1 | 6 | 6 | 80±2.2 | 24 |
| 200 | G3/4″ | 72 | 75 | 238 | M36×2 | 36 | 175±1.1 | 6 | 6 | 95±2.2 | 24 |
| 250 | G1″ | 84 | 90 | 290 | M42×2 | 46 | 220±1.5 | 10 | 10 | 105±2.2 | 25 |
| 320 | G1″ | 96 | 110 | 353 | M48×2 | 55 | 270±1.5 | 10 | 10 | 120±2.2 | 28 |
توضیح پارامترهای جدول:
- AL: قطر داخلی سیلندر یا Bore که مهمترین پارامتر در انتخاب سیلندر است
- EE: سایز استاندارد پورت اتصال هوا که مطابق با استاندارد ISO 16030 است
- A: فاصله از مرکز میله تا انتهای سر سیلندر که برای محاسبه طول کل اهمیت دارد
- B: فاصله از مرکز میله تا انتهای ته سیلندر
- E: عرض کلی فلنج نصب که برای طراحی براکت ضروری است
- KK: سایز رزوه میله پیستون که باید با اتصالات انتهایی سازگار باشد
- TG: فاصله دقیق مرکز تا مرکز سوراخهای نصب – مهمترین بُعد برای جایگزینی
- VA و VD: ابعاد سوراخهای نصب و پیچها
- WH: عمق سوراخهای نصب برای پیچها
- BG: فاصله از مرکز میله تا محل اتصال پورت
نکته مهم هنگام خرید جک پنوماتیک
هنگام خرید جک پنوماتیک، حتماً از سازنده یا فروشنده بپرسید که آیا محصول مطابق با استاندارد ISO 15552 تولید شده است یا خیر.
اگر جک شما استاندارد ISO داشته باشد، در صورت خرابی، نیاز به تعویض یا ارتقا، میتوانید بدون هیچ دغدغهای جک را از هر برند معتبر دیگری تهیه کنید و بدون تغییر در براکتها، محل نصب یا اتصالات، آن را جایگزین کنید.
همچنین در کاتالوگ یا روی بدنه جک، به دنبال علامت «ISO 15552» یا «DIN ISO 15552» باشید که نشاندهنده تطابق کامل با این استاندارد است.
