واحد مراقبت پنوماتیک فستو

با توجه به اینکه کیفیت هوای فشرده تاثیر زیادی در بازدهی قطعات پنوماتیک یک سیستم دارد، انتخاب محصول متناسب و با کیفیت از اهمیت بالایی برخوردار است. شرکت فستو علاوه بر کیفیت بسیار بالا، مدل‌های متنوعی از واحد مراقبت پنیوماتیک تولید می‌کند که برای انواع کاربردها مناسب هستند. تقریبا تمام دسته‌ محصولات واحد مراقبت فستو به دو سری MS (برای کاربری‌های پیشرفته‌تر) و MS BASIC (مدل اقتصادی‌تر) تقسیم ‌می‌شوند که در ادامه به توضیح کامل آن می‌پردازیم.

اگر مایل به آشنایی با خود این برند و سایر محصولات آن هستید می‌توانید صفحه فستو را ببینید.

اجزای اصلی انواع واحد مراقبت پنوماتیک فستو (Festo)

فستو انواع مختلفی از واحدهای مراقبت را با توجه به کارکردهای متفاوت صنایع عرضه می‌کند. در این مطلب انواع این مدل‌ها به صورت مختصر توضیح داده می‌شود تا انتخاب برای مدیران تدارکات و مهندسان آسان‌تر شود. هسته اصلی سازوکار واحد مراقبت پنوماتیک شرکت فستو از قطعات زیر تشکیل می‌شود که ممکن است با توجه به کاربرد در برخی مدل‌ها همه آنها وجود نداشته باشند.

• فیلترهای اولیه (40 میکرون و 5 میکرون): برای حذف ذرات بزرگ‌
• فیلترهای ریز (<1 میکرون): جهت حذف ذرات فوق‌ریز در کاربردهای حساس.
• فیلترهای کربن فعال: برای کاهش میزان روغن هوا تا 0.003 میلی‌گرم
• خشک‌کن‌های غشایی: برای پایین‌آوردن نقطه شبنم تا 3 درجه سانتی‌گراد و جلوگیری از خوردگی و رشد میکروبی.
• رگلاتور فشار و شیرهای ایمنی: برای کنترل دقیق فشار ابزار و اطمینان از شروع و پایان ایمن جریان هوا.

در ادامه انواع زیرمجوعه‌های موجود واحد مراقبت فستو و سری‌های آن توضیح داده شده است.

اگر مایل به مطالعه در مورد سازوکار این واحدها به صورت کلی هستید می‌توانید صفحه واحد مراقبت پنوماتیک را ببینید.

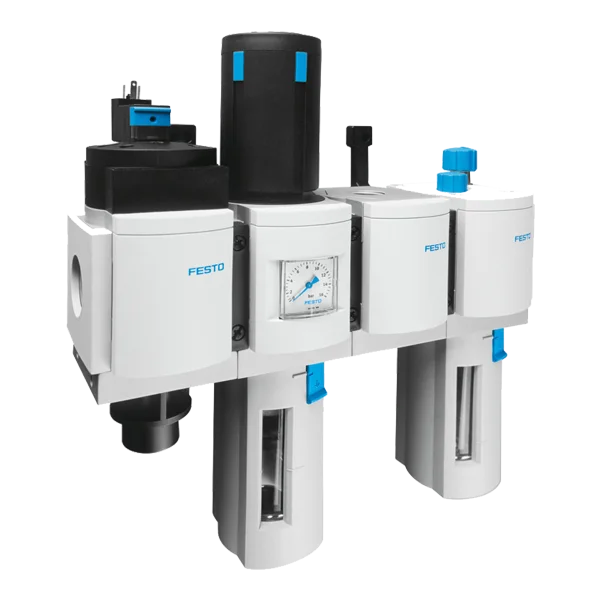

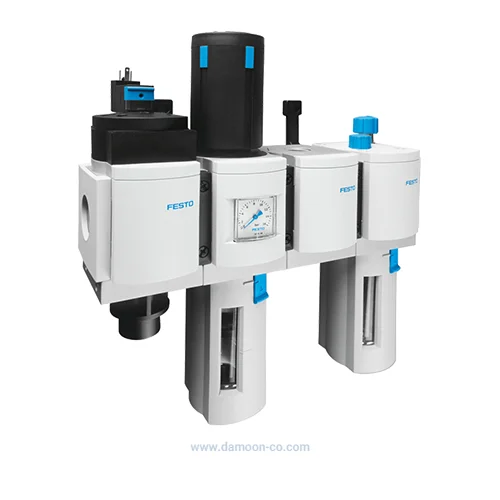

۱-واحد مراقبت پنوماتیک کامل فستو آلمان

این دسته کامل‌ترین مجموعه واحد مراقبت فستو است. این مجموعه علاوه بر سه محصول اصلی یعنی فیلتر، رگولاتور و روغن زن، از تجهیزات تکمیلی برخوردار است. در محصولات این مجموعه  شیرهای روشن/خاموش، شیرهای شروع آرام/تخلیه سریع  هم به کار رفته است. این مجموعه در دو سری MS Basic و MS برای کاربردهای متنوع عرضه می‌شود.

1-1-سری MS BASIC واحد مراقبت کامل Festo

این سری شامل مدل‌های MSB4 و MSB6 می‌شود و با قیمت رقابتی برای کسب‌وکارهایی که به دنبال راهکاری مؤثر در تصفیه هوا، بدون نیاز به سفارشی‌سازی گسترده هستند، گزینه‌ای ایده‌آل محسوب می‌شود.

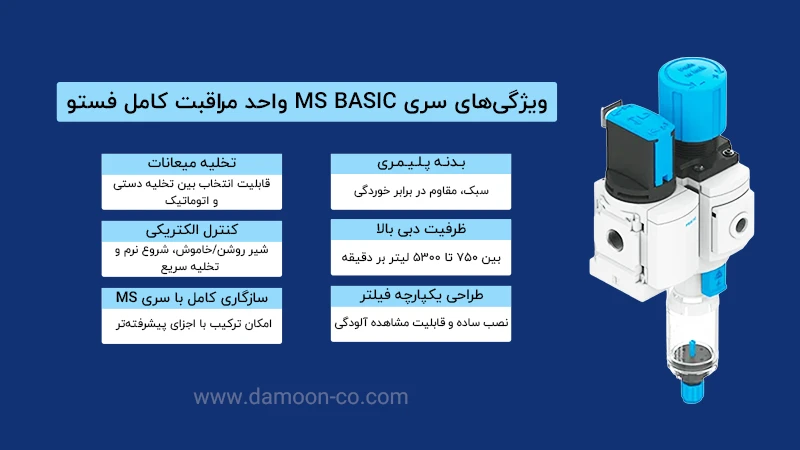

ویژگی‌های سری MS BASIC واحد مراقبت کامل فستو

• بدنه پلیمری: (وزن 30 درصد کمتر از مدل فلزی، مقاوم در برابر خوردگی)
• ظرفیت دبی بالا: مدل MSB4 دبی بین ۷۵۰ تا ۱۷۰۰ لیتر در دقیقه، و مدل MSB6 ۳۱۰۰ تا ۵۳۰۰)
• طراحی یکپارچه فیلتر: (راحتی نصب و قابلیت مشاهده آلودگی)
• تخلیه میعانات؛ ( قابلیت انتخاب بین تخلیه دستی و اتوماتیک)
• امکانات برقی: (شیرهای روشن/خاموش (EE) و شیرهای شروع نرم/تخلیه سریع (EDE) با قابلیت کنترل دبی
• سازگاری کامل با سری MS (امکان ترکیب با اجزای پیشرفته‌تر از سری MS مانند فیلترهای ریز)



ویژگی‌‌ها	مدل MSB4	مدل MSB6
اتصال پنوماتیک	G1/4	G1/2
دبی (l/min)	750–1,700	3,100–5,300
محدوده فشار (bar)	0.5–12, 1–12, 4–12	0.5–12, 1–12, 4–12
محدوده دما (درجه سانتیگراد)	–10  تا +60	–10 to +60

کاربردهای MS Basic واحد مراقبت کامل فستو

سری MS Basic شرکت فستو برای محیط‌های صنعتی استاندارد مانند خطوط مونتاژ، بسته‌بندی و تولیدات کوچک بهترین انتخاب است. ترکیب‌های از پیش‌پیکربندی‌شده مانند شیر روشن/خاموش دستی همراه با فیلتر رگولاتور، باعث نصب سریع و عملکرد قابل اطمینان این سری می‌شود. قیمت مقرون‌به‌صرفه این سری، آن را به گزینه‌ای جذاب برای کسب‌وکارهایی با بودجه محدود تبدیل کرده است. در مواردی که نیاز به دقت بیشتر در کنترل کیفیت هوا یا نظارت پیشرفته وجود دارد، پیشنهاد می‌شود از ترکیب اجزای سری MS در کنار این مدل استفاده شود.



1-2- سری MS واحد مراقبت کامل فستو



این سری در پنج سایز مختلف (MS2، MS4، MS6، MS9، MS12) ارائه می‌شود و طراحی منعطف آن اجازه می‌دهد کاربران بتوانند بر اساس نیازهای خاص خود، واحد کاملاً سفارشی بسازند. این ویژگی خاص سری MS را برای صنایعی با نیازهای خاص کیفی یا سیستم‌های پیچیده اتوماسیون مناسب می‌سازد.

ویژگی‌های کلیدی سری MS واحد مراقبت کامل فستو

• طراحی متنوع : عرض ۲۵ میلی‌متر (MS2) تا ۱۲۴ میلی‌متر (MS12) امکان تعمیر بدون نیاز به باز کردن کل واحد
• مجموعه کامل اجزا: دارای تمام قطعات اصلی و کمکی واحد مراقبت
• ظرفیت بالا: دبی از ۳۵۰ لیتر در دقیقه در MS2 تا ۲۲,۰۰۰ لیتر در دقیقه در MS12 متغیر است. (فشار کاری تا ۱۸ بار برای فرآیندهای صنعتی سنگین)
• ایمنی و تطابق با استانداردها: مناسب برای محیط‌هایی با خطر اشتعال یا انفجار.





مدل	ابعاد فیلتر (میلی متر)	اندازه‌های اتصال	دبی (l/min)
MS2	25	M5, QS-6	350
MS4	40	G1/8, G1/4, G3/8	1800
MS6	62	G1/4, G3/8, G1/2, G3/4	6500
MS9	90	G1/2, G3/4, G1, G1 1/4, G1 1/2	20000
MS12	124	G1, G1 1/4, G1 1/2, G2	22000

 کاربردهای سری MS واحد مراقبت کامل فستو

سری MS برای صنایعی که نیاز به عملکرد بالا، انعطاف‌پذیری با اطمینان بالا در تصفیه هوای فشرده دارند، طراحی شده است. امکان استفاده در محیط‌های خطرناک و ویژگی‌های هوشمند همچون سنسورها، از جمله مزایای این سری است. گرچه سرمایه‌گذاری اولیه در این سری پرهزینه‌تر از MS Basic است، اما انعطاف‌پذیری، دوام و کاهش هزینه‌های نگهداری در بلندمدت، ارزش خرید آن را برای صنایع نیازمند به دقت و بهره‌وری بالا توجیه‌پذیر می‌کند.



• صنعت خودروسازی: تامین فشار دقیق برای سیستم‌های رباتیک، ابزارهای مونتاژ و تجهیزات رنگ‌پاشی جهت تضمین عملکرد یکنواخت.
• صنایع غذایی و نوشیدنی: با استفاده از فیلترهای ریز و کربن فعال، هوای پاک و عاری از آلودگی را جهت حفظ کیفیت محصول و رعایت استانداردهای بهداشتی تأمین می‌کند.
• داروسازی: ارائه هوای استریل برای جلوگیری از آلودگی در فرآیندهای تولید دارو.
• الکترونیک: تأمین هوای خشک جهت محافظت از قطعات حساس در برابر رطوبت، معمولاً با استفاده از خشک‌کن‌های غشایی.
• صنایع شیمیایی و پتروشیمی: مناسب برای محیط‌های انفجاری با تأییدیه ATEX، عملکرد ایمن را در شرایط حساس تضمین می‌کند.
• تولیدات عمومی: انعطاف‌پذیری بالا برای کاربردهای پنوماتیکی مختلف، از ساده تا پیچیده با نیاز به سنسورهای کنترلی.



۲- فیلتر، رگولاتور و روغن زن (FRL) مراقبت هوای فشرده فستو

همانطور که از نام این مجموع مشخص است، این سیستم آلاینده‌ها را از هوای فشرده حذف می‌کند، فشار ثابتی برای تجهیزات پایین‌دست فراهم می‌کند و مه روغنی کنترل‌شده‌ای برای کاهش اصطکاک در ابزارهای پنوماتیکی تولید می‌کند.

این مجموعه تنها در سری MS عرضه می شود و شامل دو اندازه متفاوت MSB6 ( عرض 62 میلی متر)  و MSB4 ( عرض 42 میلی متر) است.

سری MSB6 برای خطوط تولید با نیاز به دبی بالا و عملکرد پایدار در صنایع خودکارسازی و ماشین‌آلات سنگین مناسب است و از سری مقرون به صرفه MSB4 بیشتر در سیستم های  کوچک و متوسط صنعتی و نیمه صنعتی استفاده می شود.

برای هر دو سری مدل با رزوه NPT هم برای آب‌بندی بهتر و یا تطابق با رزوه استاندارد آمریکایی موجود موجود در خط تولید عرضه می شود.

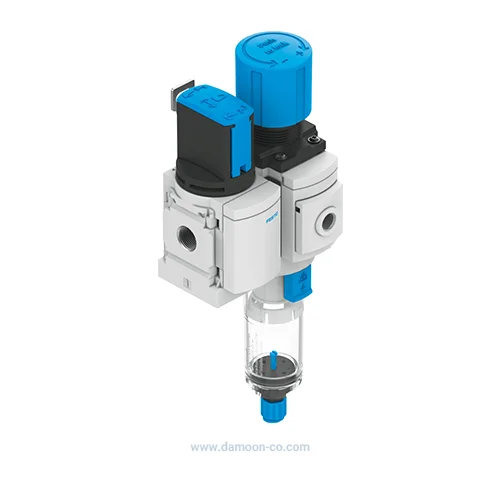

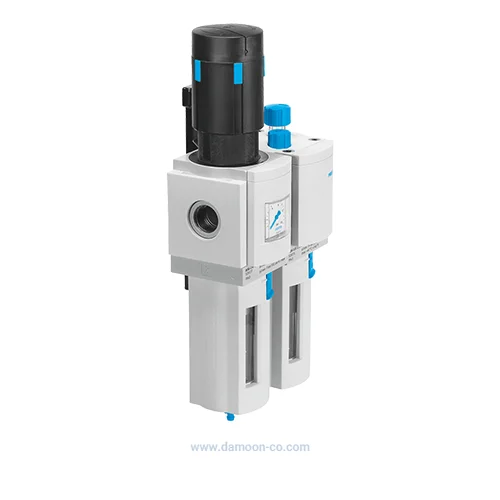

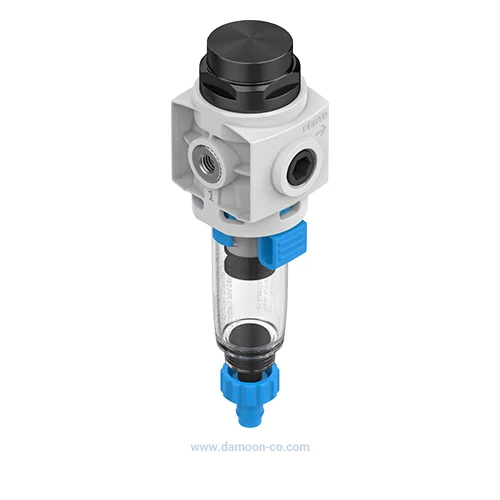

۳- فیلتر /رگولاتور FR فستو

فیلتر / رگولاتورها، ترکیبی از فیلتر هوای فشرده و شیر تنظیم فشار در یک دستگاه واحد هستند که به‌طور هم‌زمان وظیفه حذف ذرات و ناخالصی‌های موجود در هوای فشرده و کنتزل فشار کاری مورد نیاز، بر اساس نوع کاربرد را بر عهده دارند. فستو این نیاز را با تولید فیلتر رگلاتورها در دو دسته بر طوف نموده که شامل‌:

• سری MS Basic
• سری MS

می‌شوند؛ همچنین قطعات این واحدها را می‌توان به شکل جداگانه تهیه نمود که در بخش “دستگاه‌های مجزا” آنها را بررسی میکنیم.

۳-۱- سری MS Basic فیلتر/رگولاتور فستو

فیلتر /رگولاتورهای سری MS Basic با نام MS-FLR-B شناخته می‌شوند.

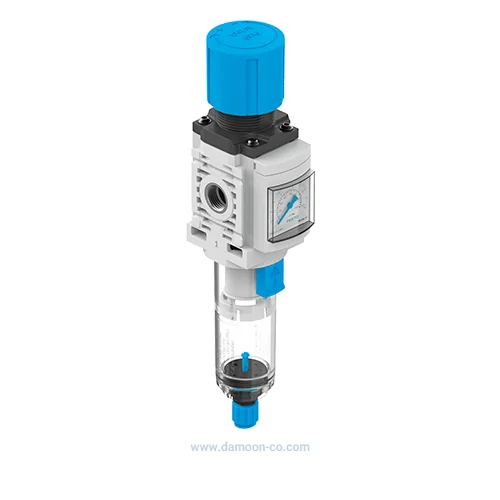

رگولاتور/ فیلتر MS-FLR-B فستو

واحد بسیار سبک و ساخته‌شده از بدنه پلیمری، این رگولاتور فیلتر با وجود طراحی فشرده، نرخ جریان بالایی برای تنظیم و فیلتراسیون هوای فشرده ارائه می‌دهد.

• طراحی جمع‌وجور با عرض ۲۵ میلی‌متر، مناسب برای فضاهای محدود
• سازگار با سری MS جهت ترکیب عملکرد اقتصادی و حرفه‌ای
• بدنه سبک و مقاوم از جنس پلیمر پیشرفته
• دارای یا بدون مانومتر (فشارسنج)
• دکمه چرخشی با قفل مکانیکی (latch)
• دارای تهویه ثانویه یکپارچه و تهویه اولیه با قابلیت برگشت جریان
• مدل MS2: تنظیم‌کننده دیافراگمی با عملکرد مستقیم
• مدل‌های MS4 و MS6: تنظیم‌کننده پیستونی با کنترل مستقیم

سایز:

• سایز ۲ این واحد با ابعاد ۲۵ میلی‌متری (MS2)
• سایز ۴ این واحد با ابعاد ۴۰ میلی‌متری (MS4)
• سایز ۶ این واحد با ابعاد ۶۲ میلی‌متری(MS6)



مدل MS2 با اتصالات پنوماتیکی رزوه مادگی M5 و اتصال فشاری با قطر ۶ میلی‌متر برای درجه فیلتراسیون ۵ میکرومتر ساخته شده است.

مدل MS4 و MS6 برای درجه فیلتراسیون‌های ۵ و ۴۰ میکرومتر به ترتیب با اتصالات رزوه مادگی G1/4  (MS4) و رزوه مادگی G1/2 (MS6) ساخته شده‌اند.

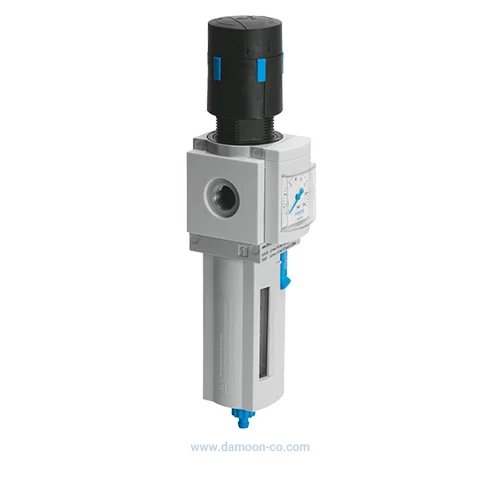

۳-۲- سری MS فیلتر رگولاتور فستو

در سری MS فیلتر رگولاتورهای فستو با نام MS-FLR شناخته می‌شوند و ویژگی‌ها و کارکردهای متفاوتی نسبت به سری MS Basic ارائه می‌کنند که اصلی‌ترین آنها مناسب بودن این مدل برای بهره‌وری در صنایع و سیستم هایی با فشار و تیراژ بالاست.

رگولاتور/ فیلتر MS-FLR فستو

مدل‌های MS4, MS6, MS9 و MS12 در این سری موجود‌اند. تفاوت عمده این مدل‌ها در سایز و نوع اتصال آنهاست.

• مدل MS4 با سایز ۴۰ میلی‌متر و اتصالات رزوه مادکی G1/8, G1/4, G3/8 برای دبی ۱۸۰۰
• مدل MS6 با سایز ۶۲ میلی‌متر و اتصالات رزوه مادکی G1/4, G3/8, G1/2, G3/4 برای دبی ۶۵۰۰
• مدل MS9 با سایز ۹۰ میلی‌متر و اتصالات رزوه مادکی G1/2, G\3/4, G1, G1 ½, G1 ¼ برای دبی ۲۰۰۰۰
• مدل MS12 با سایز ۱۲۴ میلی‌متر و اتصالات رزوه مادکی G1, G1 ½, G1 ¼, G2 برای دبی ۲۲۰۰۰

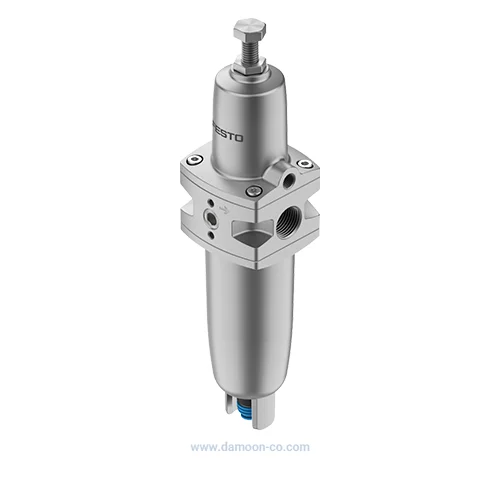

۳-۳- واحدهای مجزای فیلتر رگولاتور فستو

این واحدهای مجزا نوعی از فیلتر/ رگولاتورها هستند که در سیستم‌های پنوماتیکی به صورت جداگانه و بدون اتصال پیش‌ساخته با سایر واحدها به‌کار می‌روند.

این رگولاتورها در مدل‌های PCRP, PCRI, LFR تولید شده‌اند.

• مدل PCRP بسته به فشار تنظیمی، تا ۷ بار سایز ۶۴ و تا فشار ۱۲ بار ۲ سایز ۴۴ و ۶۴ را شامل می‌شود و برای استفاده در فضاهای باز و دماهای تا منفی ۶۰ درجه سانتیگراد مناسب است.

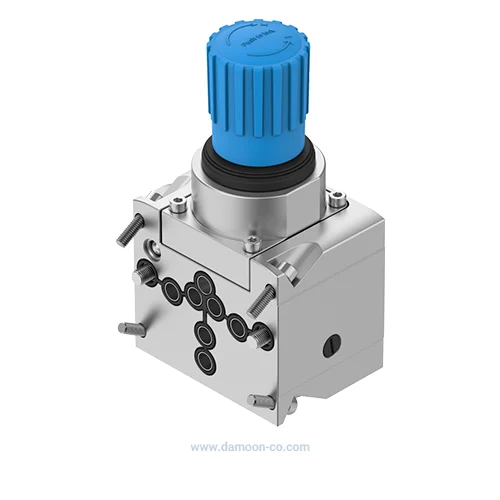

• مدل PCRI برای نصب در ترمینال شیر VTOP طراحی شده

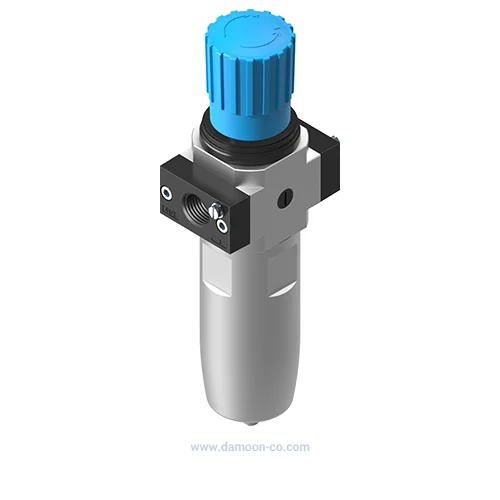

• مدل LFR نیز با توجه به دمای محیط به دو دسته‌ی -۴۰ تا +۸۰ درجه و -۲۰ تا +۸۰ درجه تقسیم میشود.

۴-فیلترهای هوای فشرده فستو

در سیستم‌های پنوماتیکی کیفیت هوای فشرده در اولویت قرار دارد؛ با توجه به این نکته، هوای فشرده‌ای که به واحدها تزریق می‌شود باید کاملا پاک، عاری از هرگونه ناخالصی و ذرات گرد و غبار باشد. وظیفه این خالص سازی بر عهده واحد فیلتر هوای فشرده است. فستو با تولید:

• سری MS
• سری MS Basic

و همچنین تولید چندین مدل فیلتر هوا که بشکل مجزا و بدون نیاز به اتصالات پیش ساخته پنوماتیکی در هر سیستمی قابل بکارگیری هستند، نگرانی مشتریانش را بابت خلوص هوای فشرده ورودی به سیستم‌هایشان کاملا برطرف نموده.

۴-۱- سری MS فیلترهای هوای فشرده فستو

در این سری که بالاترین تنوع فیلترهای هوای فشرده را در خود جای داده است؛ مدل‌های LF,LFM و LFX با توجه به میزان فیلتراسیون، سایز و اتصالات پنوماتیکی مرد نیاز قرار دارند.

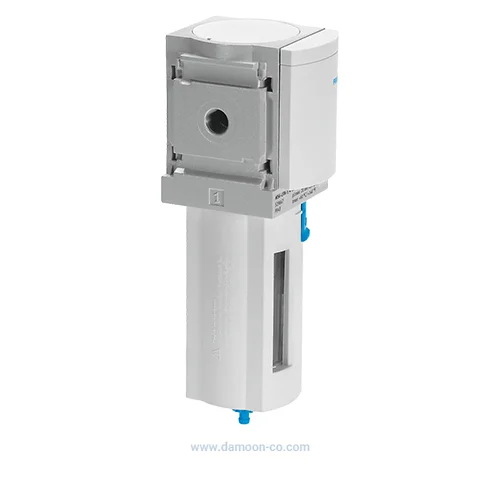

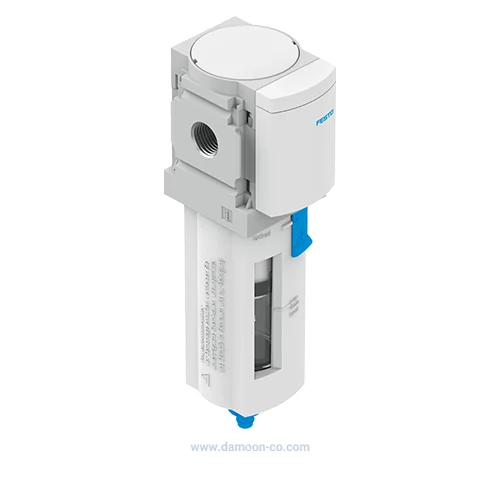

فیلترهای هوای فشرده MS-LF فستو

این مدل فیلترها در سایزهای ۴ (۴۰ م.م)، ۶ (۶۲ م.م) ،۹ (۹۰م.م) و ۱۲ (۱۲۴م.م) با اتصالات رزوه مادگی G1/8 ,G1/4 ,G3/8, G1/2, G3/4, G1, G1 ¼, G1 ½, G2 و همچنین رزوه NPT تولید شده‌اند. محدوده دبی این مدل‌ها از ۱۰۰۰ ‌لیتر بر دقیقه تا ۱۶۰۰۰ لیتر بر دقیقه تخمین زده میشود.

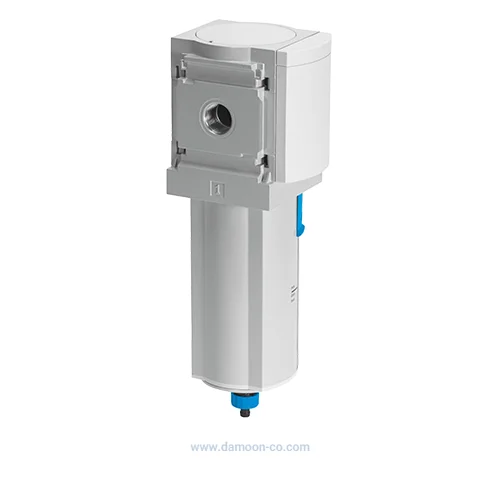

فیلترهای ریز و میکرو MS-LFM فستو

این مدل فیلترها در سایزهای ۴ (۴۰ م.م)، ۶ (۶۲ م.م) ،۹ (۹۰م.م) و ۱۲ (۱۲۴م.م) با اتصالات رزوه مادگی G1/8 ,G1/4 ,G3/8, G1/2, G3/4, G1, G1 ¼, G1 ½, G2 و همچنین رزوه NPT تولید شده‌اند. محدوده دبی این مدل‌ها از ۵۴ ‌لیتر بر دقیقه تا ۲۳۰۰۰ لیتر بر دقیقه تخمین زده میشود.

فیلترهای کربن فعال MS_LFX

این مدل فیلترها در سایزهای ۴ (۴۰ م.م)، ۶ (۶۲ م.م) ،۹ (۹۰م.م) و ۱۲ (۱۲۴م.م) با اتصالات رزوه مادگی G1/8 ,G1/4 ,G3/8, G1/2, G3/4, G1, G1 ¼, G1 ½, G2 و همچنین رزوه NPT تولید شده‌اند. محدوده دبی این مدل‌ها از ۲۵۰ ‌لیتر بر دقیقه تا ۷۰۹۰ لیتر بر دقیقه تخمین زده می‌شود.



۴-۲- سری MS Basic فیلترهای هوای فشرده فستو

این سری فیلترها که بسیار کم وزن و مستحکم هستند، بدنه‌ای از حنس پلیمد و یا فلز دارند. این فیلترها قابل استفاده و تلفیق با واحدهای سیستمی سری MS نیز هستند. در این سری میتوان مدل‌ LF-B را یافت.

فیلترهای MS-LF-B فیلترهای هوای فشرده فستو

این فیلترها رد سایز ۲ (۲۵ م.م) مناسب برای فیلتراسیون با دقت ۵ میکرومتر با اتصالات رزوه مادگی M5 و اتصال فشاری ۶ میلی‌متری طراحی شده‌اند.



۴-۳- قطعات مجزای فیلترهای هوای فشرده فستو

این قطعات که مناسب ترکیب با فیلترها برای بهبود کارکرد هستند، شامل صداگیر فیلتر و میکرو فیلتر می‌شوند

میکرو فیلتر PFML فستو

فیلتر میکرو PFML انتخابی ایده‌آل برای کاربردهای فشار بالا و همچنین صنایع غذایی و نوشیدنی است. این فیلتر در رو سایز ۹۰ م.م  و ۱۸۶ میلی‌متر طراحی شده‌ است.

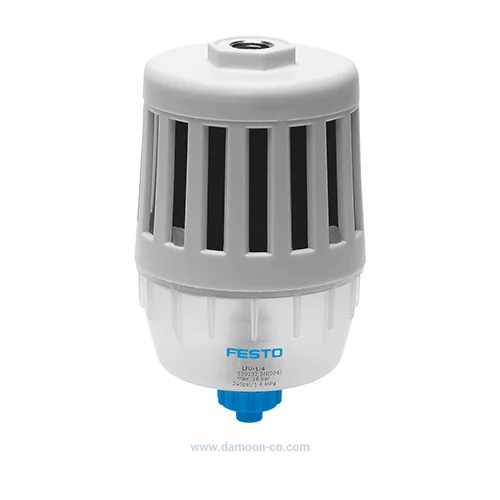

صداگیر فیلتر LFU فستو

این صداگیرها برای حذف حداکثری صدا (تا ۹۹٪ برون توجه به میزان کارکرد) در سایزهای 1, ½, ¼  و 3/8 موجود هستند.

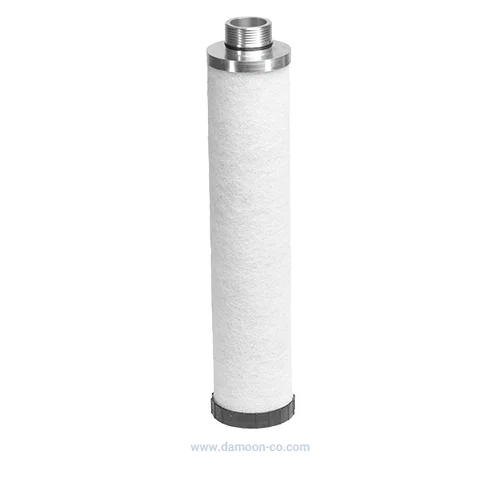

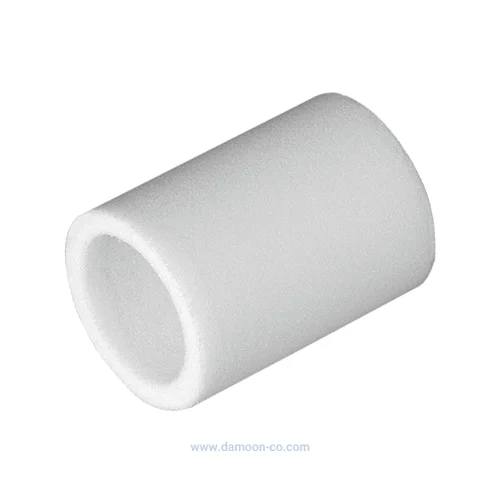

۴-۴- کارتریج فیلتر:

از آنجا که فیلترها در سیستم‌های پنوماتیکی تحت فشار بالایی هستند نیاز به نگهداری، مراقبت و رسیدگی دارند. یکی از اصلی‌ترین قطعات درآمد فیلتراسیون کارتریج فیلتر است.

این قطعه که مانع عبور ذرات گرد و غبار و ناخالصی‌ها می‌شود، باید بصورت مداوم تعویض و پاکسازی شود. فستو با تولید کارتریج فیلتر، خیال مشتریان بابت یافتن کارتریج مناسب فیلتر خود را برطرف کرده است. این کارتریج‌ها که مناسب با تمامی فیلترهای تولیدی فستو هستند شامل مدل‌های:

کارتریج فیلتر MS-LFP فستو

این کارتریج‌ها که مناسب دستگاه‌های سری MS هستند، در سایزهای متفاوت، بسته به مدل فیلتر، ۴۰ م.م ، ۶۲ م.م، ۹۰ م.م و ۱۲۴م.م تولید شده‌اند.

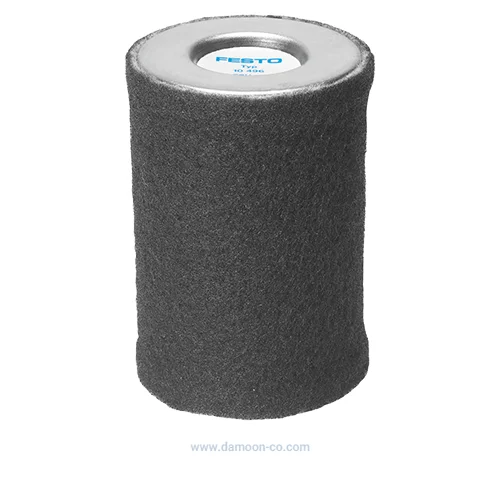

کارتریج فیلتر LFPU فستو

این کارتریج‌ها برای صدا خفه‌کن فیلتر مورد استفاده قرار می‌گیرند و بسته به نوع اتصال پنوماتیکی به سایزهای G1, G1 ½, G1 1/4، و G3/8 تقسیم‌ بندی می‌شوند.

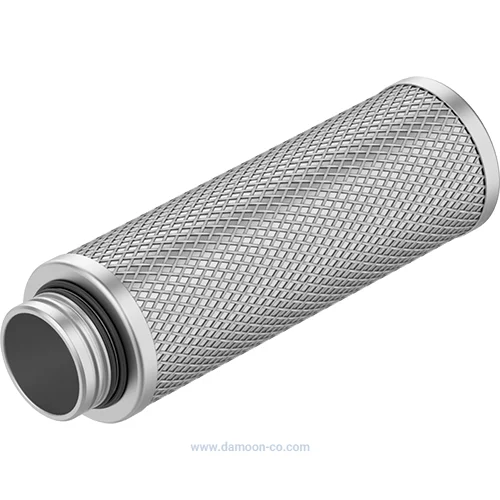

کارتریج فیلتر PFEL فستو

کارتریج فیلتر PFEL در فیلتر میکرو PFML مورد استفاده قرار می‌گیرد و به عنوان قطعه جانبی ایده‌آل برای کاربردهای فشار بالا طراحی شده است. این کارتریج بسته به اتصالات پنوماتیکی در سایزهای G2, G2 ½ طراحی شده است.

کارتریج فیلتر  PFEP فستو

کارتریج فیلتر PFEP برای استفاده در رگولاتور فیلتر PCRP طراحی شده و کاملاً متناسب با نیازهای خاص اتوماسیون فرایندی است. این کارتریج در ۲ سایز ۴۴م.م و ۶۴ م.م برای فیلترهای ۵ میکرون و ۴۰ میکرونی طراحی شده است.

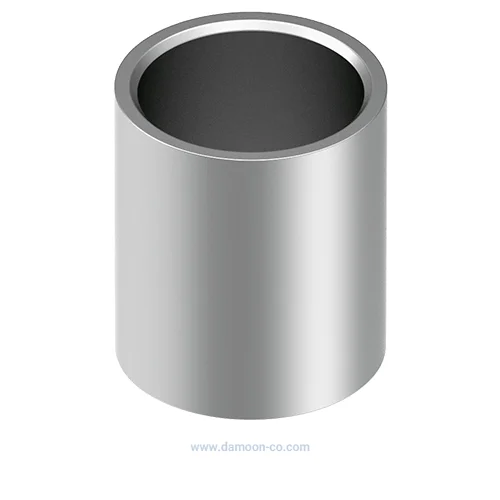

کارتریج فیلتر سری LFP فستو

کارتریج سری LFP متناسب با قطعات سری LFP و در سایزهای ۲۵، ۴۰، ۵۵ و ۶۶ م.م و مناسب فیلترهای ۰.۰۱، ۱، ۵ و ۴۰ میکرونی و کربن فعال ساخته شده‌اند.



۵- رگولاتور هوای فشرده فستو

در صنعت گاهی نیاز است که هوا با فشار تنظیم شده و دقیقی به سیستم وارد شود. فستو با تولید رگولاتورهایی که توان تنظیم فشار تا  بازه‌ی کمتر از ۱۰ تا ۱۶ بار را دارند، می‌تواند به بهترین نحو از آسیب و خوردگی قطعات سیستم‌ها جلوگیری کند.  این رگولاتورها در دو سری:

• MS
• MS Basic

تولید شده؛ همچنین این رگولاتورها را می‌توان به عنوان یک واحد مجزا و بدون نیاز به اتصالات پیش ساخته پنوماتیکی تهیه کنید.



۵-۱- سری MS Basic رگولاتور هوای فشرده فستو

این سری که شامل مدل MS-LR-b می‌شود، بالاترین میزان دسترسی را داراست و قیمت مناسبی دارد.

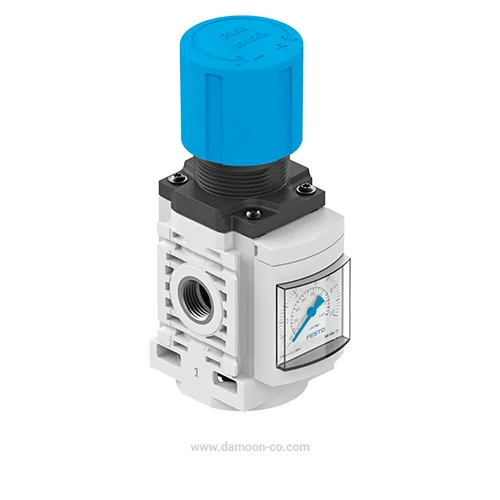

مدل MS-LR-B سری MS Basic رگولاتور هوای فشرده فستو

این مدل که برای تنظیم فشار تا محدوده‌ی ۷ بار مناسب است و می‌تواند به آسانی به هر کدام از قطعات سری MS متصل شود؛ در سه سایز ۲۵ م.م (MS2)، ۴۰ م.م (MS4) و ۶۲ م.م (MS6) با تنوع در اتصالات پنوماتیکی طراحی شده‌اند.

• مدل MS2 با اتصالات رزوه‌ی مادگی M5 و اتصال فشاری ۶ م.م
• مدل MS4 با اتصال رزوه‌ مادگی G ¼
• مدل ۶MS با اتصال رزوه مادگی G ½



۵-۲- سری MS رگولاتور هوای فشرده فستو

سری MS با نرخ جریان بالا، کنترل دقیق و هیسترزیس (تاخیر یا اختلاف در پاسخ رفت و برگشت) بسیار پایین، برای انواع کاربردهای صنعتی گزینه‌ای ایده‌آل محسوب می‌شود. این سری به‌صورت استاندارد دارای قابلیت بازگشت جریان  و تخلیه ثانویه بوده.

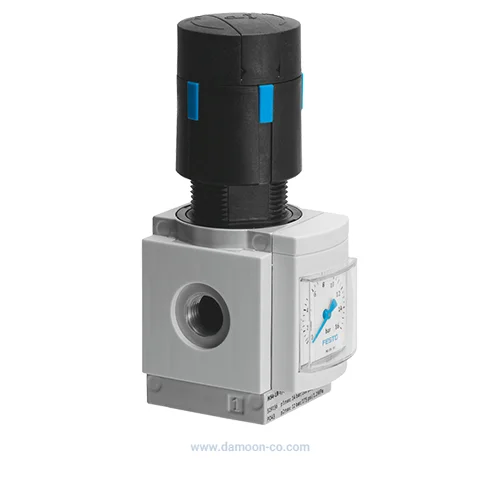

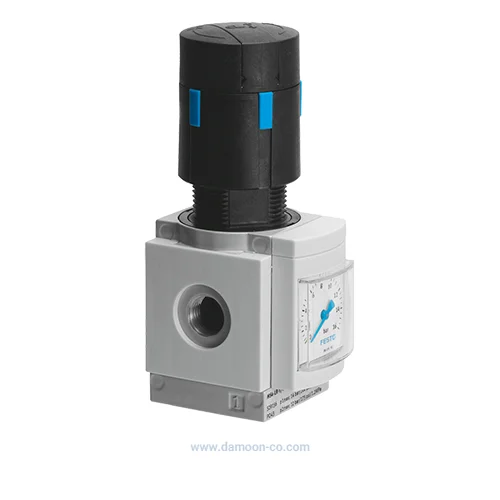

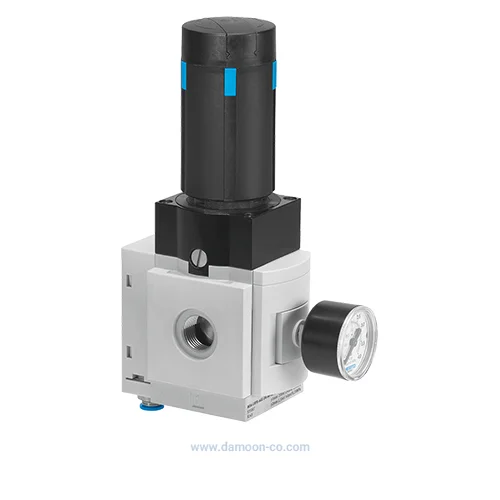

رگلاتور هوای فشرده MS-LR فستو

این مدل‌ها بسته به اندازه در ابعاد ۴۰ م.م (MS4)، ۶۲م.م (MS6)، ۹۰ م.م (MS9) و ۱۲۴ م.م (MS12) موجود هستند و با انوع اتصالات سازگارند.

رگولاتور فشار برای سیستم‌های چند خروجی MS-LRB

این مدل مناسب برای مواقعی است که نیاز است در یک سیستم در خروجی‌های متفاوت فشار معینی بدست آید و هر واحد نیاز به فشار مشخصی دارد.

این رگولاتورها بسته فشار مد نظر در بازه‌های: تا ۴ بار، تا ۷ بار، تا ۱۲ بار و تا ۱۶ بار در دو سایز ۴۰ م.م (MS4) و ۶۲ م.م (MS6) تولید شده‌اند.

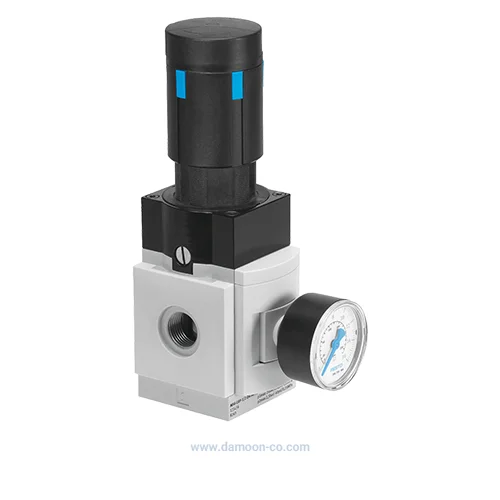

رگلاتورهای فشار دقیق MS-LRP

این مدل تنها در سایز ۶۲ م.م (MS6) در دسترس هستند؛ اما توان کنترل فشار در بازه‌های تا ۰.۷ بار، تا ۲.۵ بار، تا ۴ بار و تا ۱۲ بار را دارند.

رگلاتورهای فشار دقیق برای سیستم‌های چند خروجی MS-LRPB

این مدل مناسب برای مواقعی است که نیاز است در یک سیستم در خروجی‌های متفاوت فشار معینی بدست آید و هر واحد نیاز به فشار مشخصی دارد.

این مدل تنها در سایز ۶۲ م.م (MS6) در دسترس است؛ اما توان کنترل فشار در بازه‌های تا ۰.۷ بار، تا ۲.۵ بار، تا ۴ بار و تا ۱۲ بار را داراست.



۵-۳- قطعات مجزای رگولاتور فستو

این رگولاتورها می‌توانند به هر سیستمی به شکل مجزا متصل شوند، نیازی به اتصالات پیش ساخته پنوماتیکی خاصی ندارندو شامل مدل‌های زیر می‌شوند:

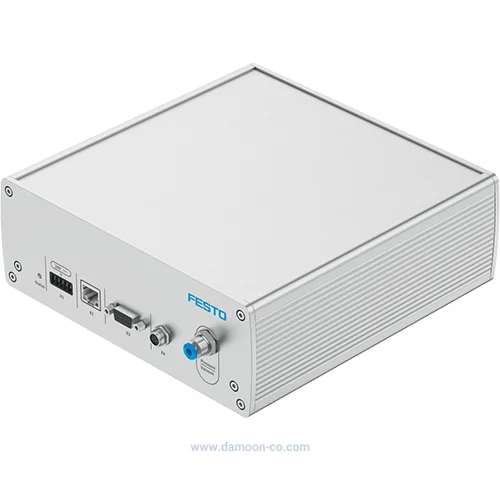

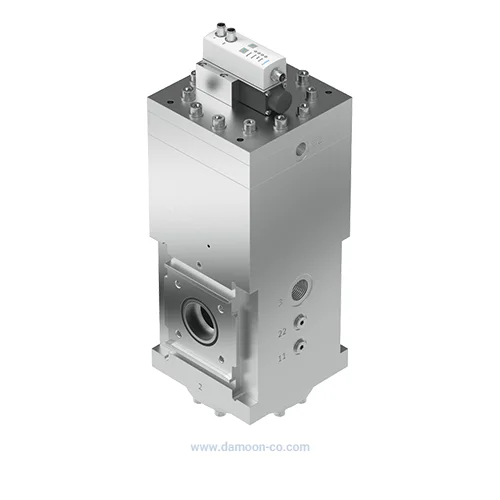

رگولاتور فشار الکتریکی PREL

رگولاتور فشار الکتریکی PREL در ترکیب با شیر کنترل فشار مقطعی VPPL به کار می‌رود و عملکردی دقیق و قابل تنظیم به‌صورت الکترونیکی را فراهم می‌سازد. این رگلاتورها در دو سایز ۹۰م.م و ۱۸۶ م.م برای تنظیم فشار در بازه‌های تا ۲۰ بار و تا ۴۰ بار تولید شده است.

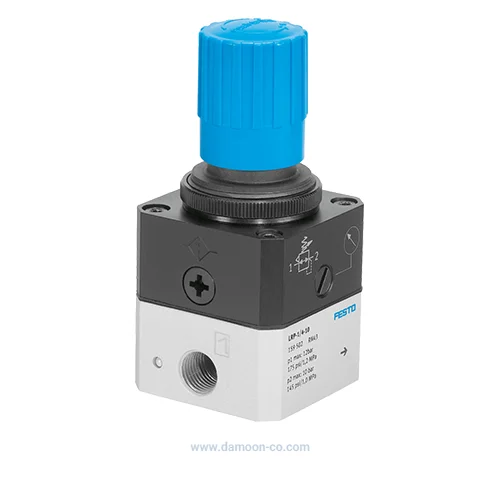

رگولاتور فشار دقیق  LRP, LRPS

این رگولاتورها برای دقت بالا و هیسترزیس پایین در صنعت مورد استفاده قرار می‌گیرند. این رگولاتورها با اتصالات رزوه مادگی G ¼  و G 1/8  برای کنترل فشار در بازه‌های تا ۰.۷ بار، تا ۲.۵ بار، تا ۴ بار، تا ۶ بار و تا ۱۰ بار طراحی شده‌اند.

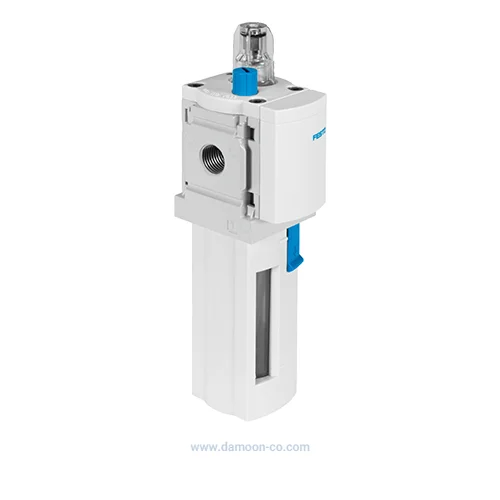

۶- واحد مراقبت روغن‌زن هوای فشرده

روغن‌زن دستگاهی است که در مسیر خروجی کمپرسور هوا نصب می‌شود و وظیفه آن افزودن مقدار دقیقی از روغن به جریان هوای فشرده است. این دستگاه معمولاً شامل یک مخزن کوچک حاوی روغن روان‌ساز و یک مکانیزم تنظیم مقدار تزریق می‌باشد.

۶-۱- سری MS روغن‌زن هوای فشرده فستو

این دستگاه‌ها در سایزهای ۴۰ م.م (MS4)، ۶۳ م.م (MS6)، ۹۰ م.م (MS9) و ۱۲۴ م.م (MS12) با سازگاری با تمامی انواع اتصالات پنوماتیکی موجود است.



۷- شیرهای قطع جریان و شیرهای تخلیه با راه‌اندازی آرام

شیر راه‌اندازی نرم (آرام) برای کنترل تدریجی فشار در سیستم‌های پنوماتیکی به‌کار می‌رود. این شیر باعث می‌شود که فشار به‌آرامی افزایش یابد تا به یک سطح مشخص برسد، که در این فرآیند از وارد شدن فشار ناگهانی به تجهیزات جلوگیری می‌کند. به‌محض رسیدن به فشار تعیین‌شده، شیر به‌طور کامل باز می‌شود (۱۰۰٪) و اجازه عبور کامل جریان هوا را می‌دهد.



۷-۱- سری MS Basic شیرهای قطع جریان و شیرهای تخلیه با راه‌اندازی آرام

سری MS Basic با وزن بسیار کم و ابعاد جمع و جور طراحی شده و جزو جدیدترین محصولات فستو بشمار می‌رود. این سری مدل‌های مختلف شیر را در اختیار مشتریان می‌گذارد؛ از شیرهای قطع و وصل گرفته تا شیرهای راه‌اندازی آهسته.

شیر قطع و وصل MS-EE-B

این شیرهای قطع و وصل برای تمامی قطعات و دستگاه‌های پنوماتیکی اعم از رگولاتور فشار، رگولاتور فیلتر و … قابل استفاده هستند و در سایزهای ۴۰ م.م و ۶۰ م.م با اتصالات رزوه‌ مادگی G ½  وG ¼  در دسترس هستند.

شیر راه‌اندازی آهسته  MS-EDE-B

این شیرهای راه‌اندازی آهسته برای تمامی قطعات و دستگاه‌های پنوماتیکی اعم از رگولاتور فشار، رگولاتور فیلتر و … قابل استفاده هستند و در سایزهای ۴۰ م.م و ۶۰ م.م با اتصالات رزوه‌ داخلی G ½  وG ¼  موجود است.



۷-۲- سری MS شیرهای قطع جریان و شیرهای تخلیه با راه‌اندازی آرام

سری MS با بیشترین تنوع در انتخاب برای انواع نیازهای صنعتی استاندارد و حتی با تیراژ بالا مناسب است. از ویژگی‌های اصلی که این سری را از دیگر سری‌ها متمایز می‌کند میتوان به دبی بالا و استاندارد‌های امنیتی بالا برای تخلیه امن اشاره کرد. در این سری می‌توان انواعی از شیرهای قطع‌کن و راه‌اندازی آهسته الکتریکی و یا دستی را مطابق با نیاز مخصوص سیستم‌ها یافت.

شیرهای راه‌اندازی آهسته/تخلیه سریع MS-SV

این مدل در دو سایز ۶۲ م.م (MS6) و ۹۰ م.م (MS9) با انواع اتصالات پنوماتیکی در دسترس میباشد.

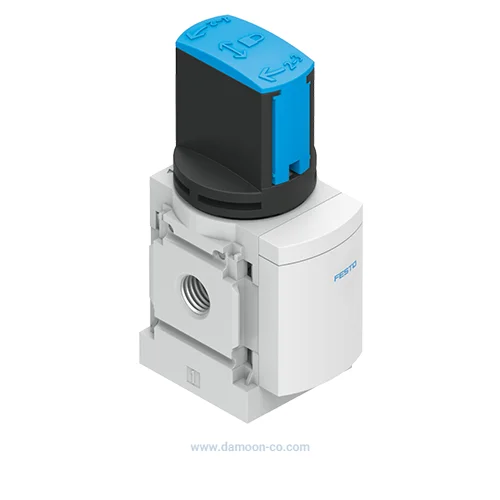

شیرهای قطع کن جریان دستی MS-EM

این شیرهای قطع کن جریان که بشکل رستی کنترل می‌شوند در سایزهای ۴۰ م.م (MS4)، ۶۳ م.م (MS6)، ۹۰ م.م (MS9) و ۱۲۴ م.م (MS12) و سازگاری با انواع اتصالات پنوماتیکی موجود هستند.

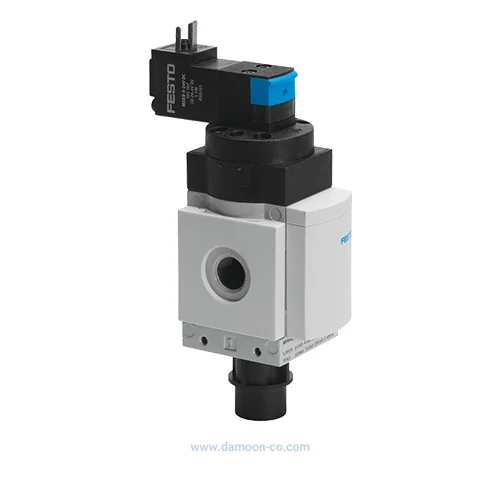

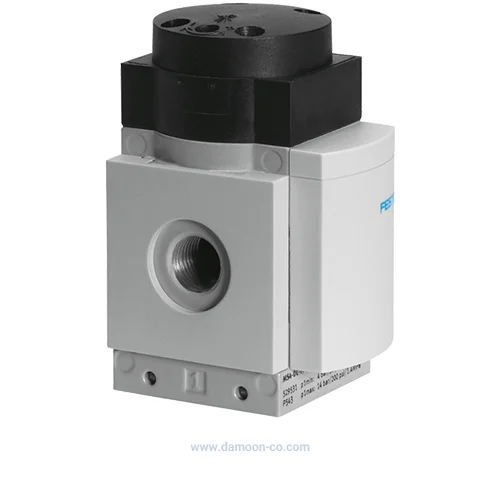

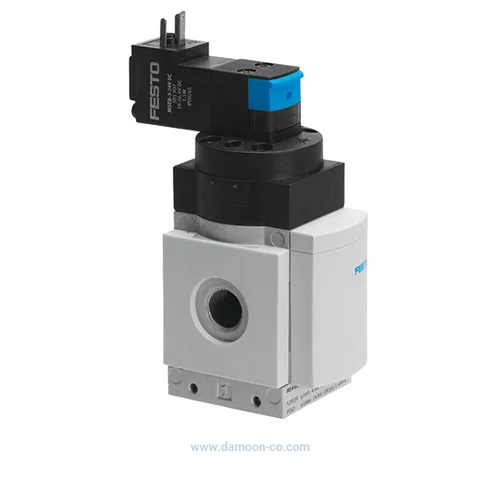

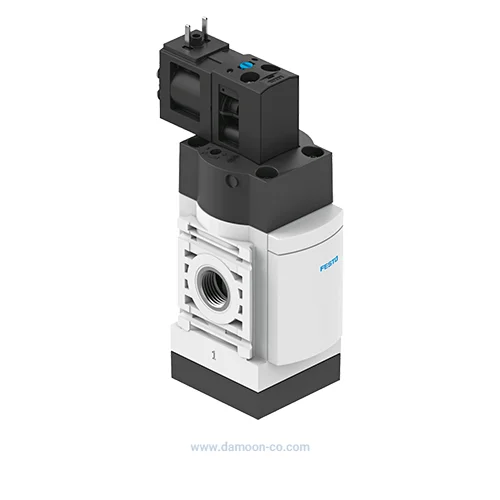

شیرهای قطع کن جریان با محرک برقی MS-EE

این شیرهای قطع کن جریان که بوسیله یک محرک الکتریکی کنترل می‌شوند در سایزهای ۴۰ م.م (MS4)، ۶۳ م.م (MS6)، ۹۰ م.م (MS9) و ۱۲۴ م.م (MS12) و سازگاری با انواع اتصالات پنوماتیکی موجود هستند

شیرهای راه‌اندازی آهسته با محرک پنوماتیکی MS-DL

این شیرهای راه‌اندازی آهسته که بوسیله یک محرک پنوماتیکی کنترل می‌شوند در سایزهای ۴۰ م.م (MS4)، ۶۳ م.م (MS6) و ۱۲۴ م.م (MS12) و سازگاری با انواع اتصالات پنوماتیکی موجود هستند

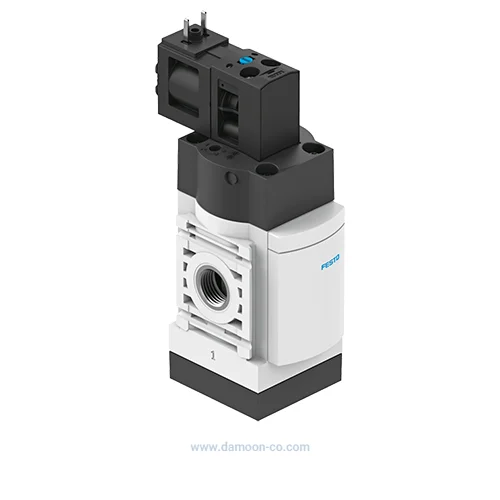

شیرهای راه‌اندازی آهسته با محرک الکتریکی MS-DE

این شیرهای راه‌اندازی آهسته که بوسیله یک محرک الکتریکی کنترل می‌شوند در سایزهای ۴۰ م.م (MS4)، ۶۳ م.م (MS6) و ۱۲۴ م.م (MS12) و سازگاری با انواع اتصالات پنوماتیکی و با شدت جریان‌های ۲۴ ولت، ۱۱۰ ولت و ۲۳۰ ولت قابل سفارش هستند.



۷-۳- قطعات مجزای شیرهای قطع جریان و شیرهای تخلیه با راه‌اندازی آرام

در این سری نیز می‌توان شیرهای قطع‌کن جریان و راه‌اندازی را تهیه کرد که نیازی به اتصالات پیش ساخته‌ی پنوماتیکی ندارند و میتوان از آنها به شکل مجزا در هر سیستمی بهره برد.

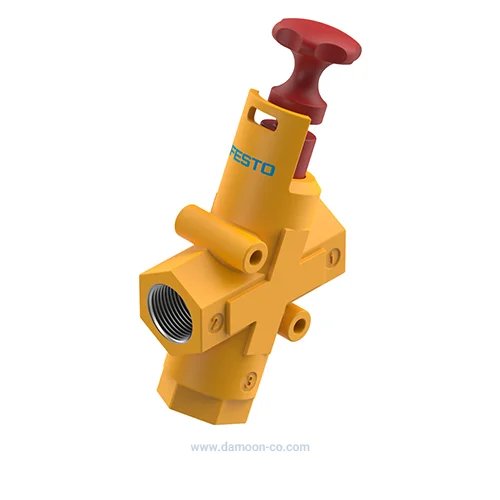

شیر قطع کن جریان HE-LO

این شیر که برای قطع جریان هوای فشرده و بطور همزمان تخلیه منابعی که توسط هوای فشرده تغذیه میشوند. این شیر با اتصالات رزوه مادگی G 1، G ½، G3/4 و G 3/8 موجود هستنتند.

شیر راه‌اندازی PVEL

این شیر راه‌اندازی که مختص مصارف با فشار بالا طراحی شده‌اند؛ تنها در سایز ۱۲۴ م.م ساخته شده‌اند و می‌توانند فشارهایی تا ۴۲ بار و تا ۵۰ بار را پوشش دهند.



۸- خشک کن یا رطوبت گير هوای فستو

کیفیت هوای فشرده ورودی به سیستم به عواملی چون فیلتراسیون درست و کنترل صحیح و دقیق رطوبت این هوا بستگی دارد و نقش مهمی در افزایش طول عمر سیستم پنوماتیکی ایفا می‌کند؛ به همین منظور فستو واحدهای خشک‌کن هوای فشرده خود را راهی بازار نموده است.

مدل‌هایی از این خشک‌کن‌ها در سری MS و چندین مدل نیز به شکل قطعات مجزا بفروش می‌رسد.

۸-۱- سری MS خشک کن هوای فستو

خشک‌کن‌های مدل  MS-LDM  فستو راه‌حلی ایده‌آل برای خشک‌سازی نهایی با کاهش نقطه شبنم تا ۲۰ کلوین هستند. این خشک‌کن‌ها دارای عملکرد بدون سایش وتوان کاهش نقطه شبنم، مستقل از نرخ جریان، می‌باشند که موجب قابلیت اطمینان بالا و عمر طولانی در کارکرد مداوم سیستم می‌گردد.

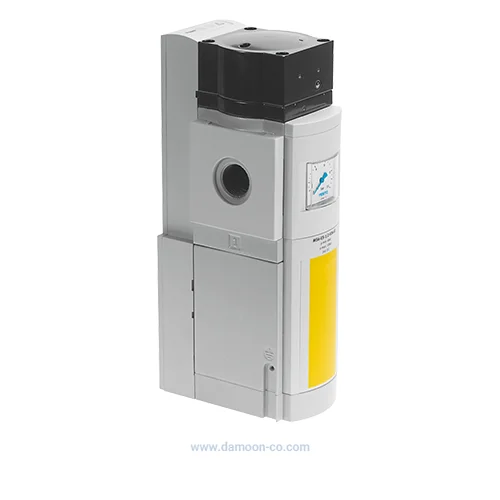

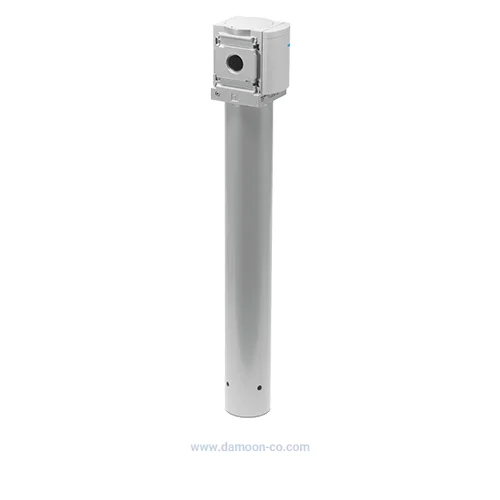

خشک کن هوای ممبران MS-LDM فستو

این خشک کن‌ها با کاهش نقطه شبنم مستقل از دبی جریان و عملکرد بدون سایش (Wear-free) شناخته می‌شوند و با بدنه‌ای از جنس آلومینیوم در سایزهای ۴۰ م.م (MS4) و ۶۲ م.م (MS6) برای دبی‌های ۱۰۰، ۲۰۰ و ۴۰۰ لیتر بر دقیقه طراحی شده‌اند.



۸-۲- قطعات مجزای خشک کن فستو

این سری شامل آن دسته خشک‌کن‌ها می‌شوند که برای کاهش نقطه شبنم به زیر ۴۰ تا ۷۰ درجه سانتیگراد با دبی ۲۴۰۰ لیتر/دقیقه مورد استفاده قرار می‌گیرند.

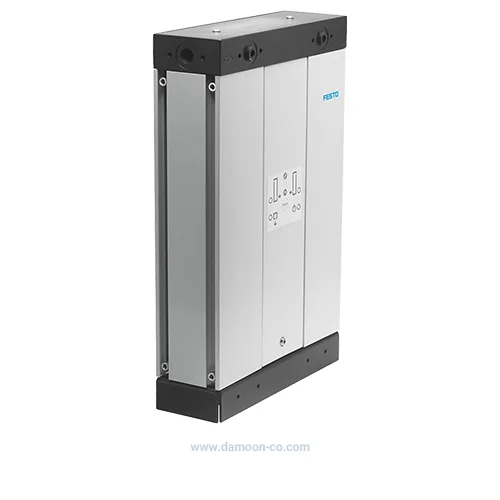

خشک کن هوا با ماده جاذب PDAD فستو

ایده‌ال برای خشک کردن هوای فشرده بشکل غیر متمرکز؛ این خشک کن‌ها با دبی‌های ۹۰، ۱۳۰، ۲۲۰، ۵۱۰، ۷۳۰ و ۱۰۰۰ لیتر بر دقیقه ساخته شده‌اند.



۹- بلوک توزیع هوای فشرده

این بلوک‌ها که ابرای ایحاد انشعاب و یا تغییر مسیر هوای فشرده در سیستم‌ها مورد استفاده قرار می‌گیرند در فستو به شکلی ساخته می‌شوند که بسته به نوع و عملکرد سیستم و نیاز مشتری دارای خروجی‌هایی در بالا و پایین یا چپ و راست باشند و بتوانند به شکل کاملا اصولی و حرفه‌ای نیاز سیستم را برطرف نمایند. این بلوک‌ها در سری MS فستو و یا بشکل قطعات مجزا قابل تهیه هستند.

۹-۱- سری MS بلوک توزیع هوای فشرده

سری MS فستو طیف گسترده‌ای از بلوک‌های انشعاب و توزیع هوای فشرده را ارائه می‌دهد که برای انواع کاربردها در سیستم‌های پنوماتیکی مناسب هستند. این بلوک‌ها در صورت نیاز قابل اتصال با شیرهای یک‌طرفه داخلی ، سنسور های فشار و کلیدهای مکانیکی فشار آماده نصب می‌باشند.

این بلوک‌ها برای تولید انشعاب در سیستم‌های پنوماتیکی به کار می‌روند و بسته به جهت جریان به دو دسته؛ جریان از چپ به راست و جریان از راست به چپ در سایزهای ۴۰ م.م (MS4)، ۶۳ م.م (MS6)، ۹۰ م.م (MS9) و ۱۲۴ م.م (MS12) موجود هستند.

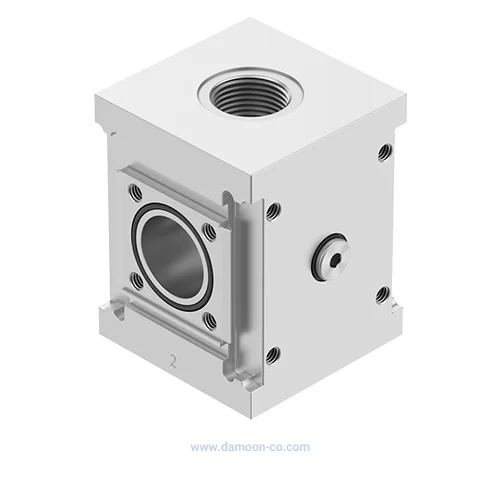

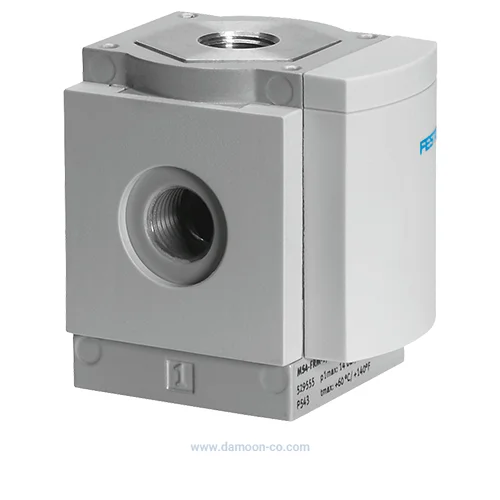

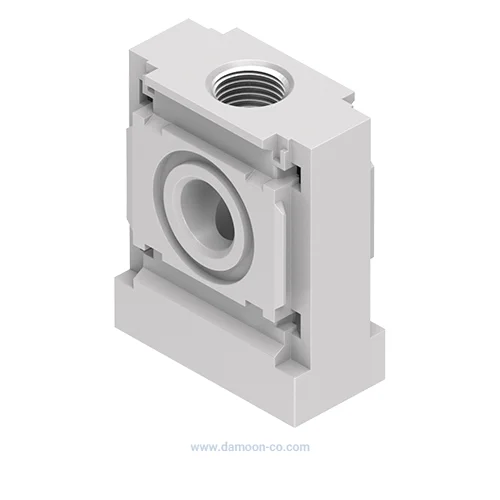

بلوک توزیع MS-FRM-FRZ فستو

این بلوک توزیع جریان تنها در یک جهت، از چپ به راست، و در دو سایز ۴۰ م.م (MS4) و ۶۳ م.م (MS6) تولید شده‌اند.

۹-۲- قطعات مجزای بلوک توزیع هوای فشرده

اگر تنها برای یکی از اجزای سیستم خود بدنبال بلوک توزیع و یا انشعاب هوا هستید اصلا جای نگرانی نیست. فستو این بلوک‌ها را به شکل مجزا و مختص هر یک از اجزای سیستم نیز طراحی و تولید نموده است.

بلوک انشعابی PMBL فستو

این قطعات که مناسب کاربردهای با فشار بالا طراحی شده‌اند در سایزهای ۹۰ م.م و ۱۸۶ م.م با محرک تخلیه‌ی پنوماتیکی و مدل نازک عرض قابل سفارش هستند.



۱۰- مولدهای فستو

مولدها علاوه بر تولید و توزیع هوای فشرده در سیستم‌های پنوماتیکی وظیفه تولید خلاء برای کنترل مایعات را نیز عهده دارند. فستو این مولدها را در سری PGVA خود جای داده است.

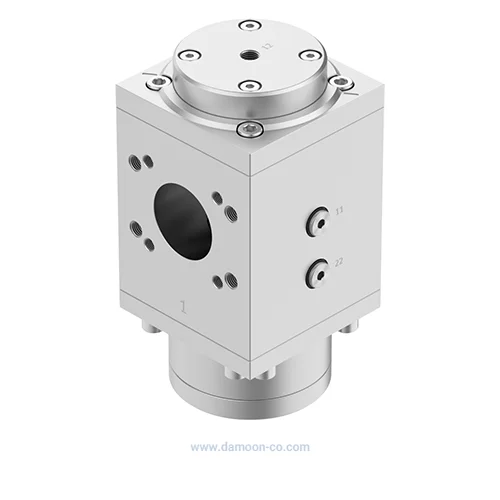

مولد خلا و فشار PGVA فستو

مولد فشار و خلأ PGVA تنها با تغذیه برق ۲۴ ولت عمل کرده و بدون نیاز به هوای فشرده خارجی، فشار یا خلأ مورد نیاز سیستم را تأمین می‌کند. این دستگاه برای فرآیندهای دقیق آزمایشگاهی بسیار ایده‌آل است. این مولدها با توجه به تعداد کانال‌های خروجی، به دو مدل تک کاناله و دو کاناله دسته‌بندی می‌شوند. مدل دو کاناله این محصول توان ایجاد فشار بالاتری(۰.۶۳ بار) در مقابل مدل تک کاناله با توان (۰.۴۵ بار) را دارا است.



۱۱- تخلیه‌های میعانات

تشکیل میعانات متفاوت در سیستم‌های هوای فشرده و پنوماتیکی امری طبیعی، اما به شدت خطرناک است. این میعانات که می‌توانند به شکل آب و یا روغن در سیستم تشکیل شوند باید هرچه سریعتر از سیستم‌ها و واحدها جمع‌آوری شوند تا از ایجاد سایش و کاهش طول عمر دستگاه‌ها جلوگیری شود. فستو نیز این تخلیه‌ها را در سری MS خود و به شکل مجزا در اختیار مشتریانش قرار داده است.

۱۱-۱- سری MS تخلیه‌های میعانات فستو

سری MS فستو که شامل اندازه‌های متفاوت مدل LWS است، برای جداسازی آبِ تشکیل شده در سیستم‌ها و واحد‌ها مورد استفاده قرار می‌گیرد.

جداساز آب MS_LWS

این تخلیه‌ها که برای جداسازی آب مناسب هستند با توجه به سایز در سه دسته ۶۲م.م (MS6)، ۹۰ م.م (MS9) و ۱۲۴م.م (MS12) دسته‌بندی می‌شوند؛ همچنین بسته به تغذیه الکتریکی سیستم نیز می‌توانید مدل‌های ۲۴، ۱۱۰ و ۲۳۰ ولت این قطعه را تهیه کنید. این قطعه با رزوه مادگی‌های متفاوتی نیز موجود است.

۱۱-۲- قطعات مجزای تخلیه‌های میعانات

این تخلیه‌ها که به شکل مجزا و بدون نیاز به سیستم پنوماتیکی پیش ساخته قابل استفاده در تمامی سیستم‌های هوای فشرده هستند به دو شکل اتوماتیک و الکتریکی، عمل تخلیه میعانات را انجام می‌دهند.

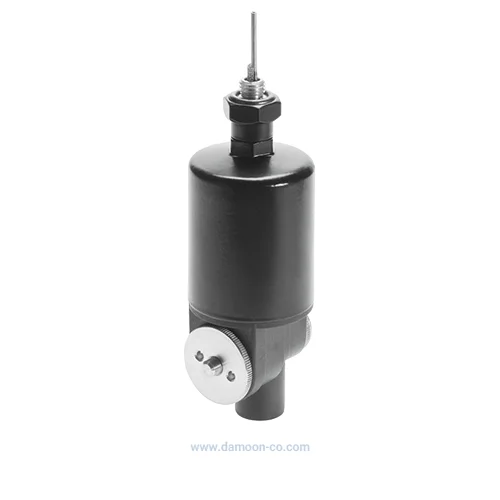

تخلیه میعانات، اتوماتیک WA

این قطعه مناسب اتصال به تمامی سیستم‌ها و شبکه‌های پنوماتیکی است و به شکل خودکار، هر زمان که فشار به حداکثر برسد به کار می‌افتد و فشار را تا کمتر از ۰.۵ بار کاهش داده و سپس غیر فعال می‌شود.

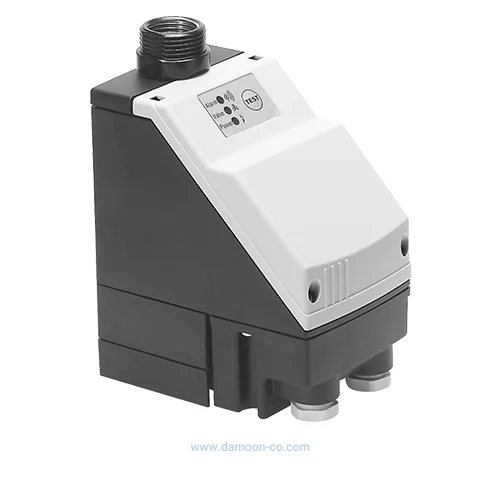

تخلیه میعانات، الکتریکی PWEA

این واحد تخلیه در کناد عملکرد کاملا اتوماتیک، دارای یک کنترل از راه دور نیز هست که میتوان با استفاده از آن در زمان نیاز فشار را کنترل نموده و تخلیه را آغاز نمود. مدل‌های این قطعه با توجه به شدت جریان اسمی  ۲۴، ۱۱۰ و ۲۳۰ ولت تقسیم می‌شوند.



۱۲- تقویت کننده فشار هوای فستو

در شرایطی ممکن است، نیاز یک واحد مشخص از سیستم پنوماتیکی به فشار، با دیگر واحدهای این سیستم متفاوت باشد؛ فستو چنین شرایطی را پیشبینی نموده و برای حل این مشکل دست به تولید تقویت کننده‌های هوای فشرده زده است. این تقویت کننده‌ها می‌توانند در حد فاصل بین واحد‌های یک سیستم نصب شوند و با توجه به نیاز واحد پایین دست فشار را تا حد مشخصی تقویت نمایند.

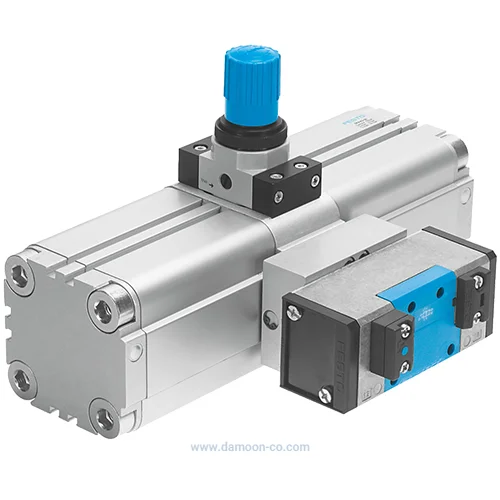

تقویت کننده فشار هوا DPA فستو

این تقویت کننده‌ها برای قرارگیری در سیستم و هرکجا که قطعات پایین دست نیاز به افزایش فشار ورودی داشته باشند مورد استفاده قرار می‌گیرند. با توجه به سایز، این تقویت کننده‌ها در سه سایز ۴۰، ۶۳ و ۱۰۰ میلی‌متر طراحی شده‌اند؛ همچنین مدل‌های متفاوت این قطعه توان تقویت فشار در سه بازه‌ی حداکثر ۱۰ بار، حداکثر ۱۶ بار و دو برابر فشار ورودی را دارا هستند.

اگر تمایل به آشنایی با سایر تجهیزات هوای فشرده را دارید می‌توانید صفحه پنوماتیک دامون را مطالعه کنید.

کاتالوگ واحد مراقبت پنیوماتیک فستو

یکی از مزایای اصلی برند فستو کاتالوگ‌های دقیق و داده‌های شفاف است. در مورد واحد مراقبت هم کاتالوگ جامعی از این برند وجود دارد. در ادامه می‌توانید این کاتالوگ را دانلود کنید:

کاتالوگ واحد مراقبت پنوماتیک فستو

چرا فستو (Festo) ؟

Festo یکی از شناخته‌شده‌ترین و معتبرترین برندهای دنیا در زمینه تجهیزات اتوماسیون صنعتی و پنوماتیک است. واحدهای مراقبت فستو به دلیل دقت بالا، طول عمر زیاد، طراحی ماژولار و قابلیت اطمینان، در صنایع مختلف از جمله خودروسازی، داروسازی، مواد غذایی و بسته‌بندی استفاده می‌شوند.

گاهی برخی از تامین‌کنندگان از طرح فستو یا محصولات چینی مشابه با این نام را معرفی می‌کنند. دامون با ضمانت اصالت کالا و تضمین کیفیت برند فستو را در ایران ارائه می‌دهد.

قیمت واحد مراقبت پنوماتیک فستو

قیمت واحد مراقبت فستو به عوامل مختلفی مانند سایز اتصال، فشار کاری، امکانات جانبی، سری دستگاه و نرخ ارز بستگی دارد. برای مثال، یک واحد MS6 با امکانات کامل (شامل سوئیچ فشار و شیر قطع کن) طبیعتاً قیمت بالاتری نسبت به مدل‌های ساده‌تر دارد. همچنین نوسانات بازار ارز در ایران می‌تواند باعث تغییرات روزانه در قیمت این تجهیزات شود.

راهنمای خرید واحد مراقبت فستو

برای خرید واحد مراقبت پنوماتیک فستو باید ابتدا به نیاز سیستم خود توجه کنید. به این منظور پیشنهاد می‌شود موارد زیر را در نظر بگیرید:

• فشار کاری سیستم (مثلاً 6 بار یا 10 بار)
• دبی مورد نیاز (نرخ جریان هوا)
• فضای نصب موجود
• نیاز به ماژول‌هایی مانند سوئیچ فشار یا تخلیه خودکار
• نوع کاربرد صنعتی (مثلاً صنایع بهداشتی یا سنگین)

شرکت دامون به‌عنوان تأمین‌کننده محصولات پنوماتیک و برودت صنعتی، انواع واحدهای مراقبت پنوماتیک فستو را با گارانتی اصالت کالا و خدمات مشاوره فنی رایگان به مشتریان ارائه می‌دهد.

جمع‌بندی

واحدهای مراقبت هوای فشرده فستو شامل مجموعه‌ای از تجهیزات تخصصی برای بهینه‌سازی کیفیت هوای پنوماتیک هستند. این تجهیزات شامل فیلتر، رگولاتور، روغن‌زن، خشک‌کن، شیرهای کنترلی و بلوک‌های توزیع بوده و در سری‌های MS و MS Basic عرضه می‌شوند.

سری MS تنوع سایز، دبی بالا، تجهیزات ایمنی و قابلیت ترکیب پیشرفته‌تری دارد و برای صنایع بزرگ، دقیق و محیط‌های حساس مناسب است، درحالی‌که سری MS Basic با قیمت رقابتی، سبک‌تر و برای کاربردهای عمومی‌تر طراحی شده است.

فستو همچنین فیلترهای پیشرفته، کارتریج‌های قابل‌تعویض، خشک‌کن‌، شیرهای قطع/وصل، شیرهای تخلیه آرام، و تقویت‌کننده‌های فشار را نیز ارائه می‌دهد. این تجهیزات بسته به نیاز، در انواع اتصال رزوه‌ای (G و NPT)، سایزها و فشارهای مختلف قابل انتخاب هستند و نقش مهمی در افزایش طول عمر و بهره‌وری سیستم‌های پنوماتیکی ایفا می‌کنند.

شرکت دامون انواع واحد مراقبت پنوماتیک فستو را با قیمت رقابتی و تحویل سریع در ایران تامین می‌کند.
