جک DSBG فستو

جک DSBG فستو مدل سیلندر چهارمیل پنوماتیک شرکت فستوی آلمان است. این جک در صنعت ایران در اکثر کاربردهای عمومی انتقال نیرو در خطوط تولید صنایع مختلف استفاده می‌شود. دستگاه تولید زیره کفش، آسفالت‌سازی و نورد از جمله فرایندهایی هستند که در صنعت ایران جک چهارمیل DSBG در آنها کاربرد زیادی دارد.

این مدل در واقع سری بهینه شده مدل قدیمی جک چهارمیل DNG فستو است. DSBG دوطرفه‌ است و در مدل‌ها و قطرهای متنوعی تولید می‌شود که امکان سفارش همه آنها از طریق هایپرصنعت دامون با ضمانت اصالت وجود دارد.

این محصول فستو نسبت به محصولات رنج مشابه مثل جک‌ DSBC قابلیت تعمیرات ساده‌تری دارد؛ ضمن اینکه میل‌های رابط استحکام قابل قبولی را برای کل سیلندر فراهم می‌کنند.

سیلندر استاندارد DSBG مطابق ISO در قطرهای استاندارد ( 32، 40، 50، 63، 80، 100، 125، 160، 200، 250، 320) میلی‌متر و کورس‌های استاندارد متناسب با این قطرها عرضه می‌شود.

البته امکان خرید طول کورس 1 تا 2800 میلی‌متر هم خارج از استاندارد وجود دارد. ویژگی‌‌های فنی قطرهای زیر 125 و بالاتر از آن کمی متفاوت است که در جدول زیر این تفاوت‌ها آمده است:

کاربرد جک DSBG فستو

با توجه به ساختار جک چهارمیل امکان به کار بردن طول کورس‌های بلند در قطرهای بزرگ وجود دارد؛ همین مساله این جک را انتخاب مناسبی برای صنایع سنگین می‌کند. شرکت فستو مهمترین کاربرد این محصول را در موارد زیر اعلام کرده است:

• کاربردهای دمای بالا در کارخانه‌های فولاد
• اتوماسیون کوره‌ها
• کنترل دقیق فشار در کوره‌های کک‌سازی
• تولید آلومینیوم با بهره‌وری بالای انرژی
• کنترل کاملاً خودکار دمپرهای هوا

همچنین این جک در بسیاری از کاربردهای عمومی خط تولید مانند جابه‌جایی قطعات برای دستگاه پرس و همچنین در صنایع ورقکاری و صنایع غذایی کاربرد دارد.

رایج‌ترین کاربردهای سیلندر DSBG فستو در صنعت ایران

ویژگی‌های گفته شده در مورد جک چهارمیل باعث شده در صنعت ایران این مدل جک بیشتر در صنایع زیر رایج باشد:

• دستگاه‌های آسفالت سازی
• نورد و انواع فرآیندهای ساخت فولاد
• دستگاه تولید زیره کفش

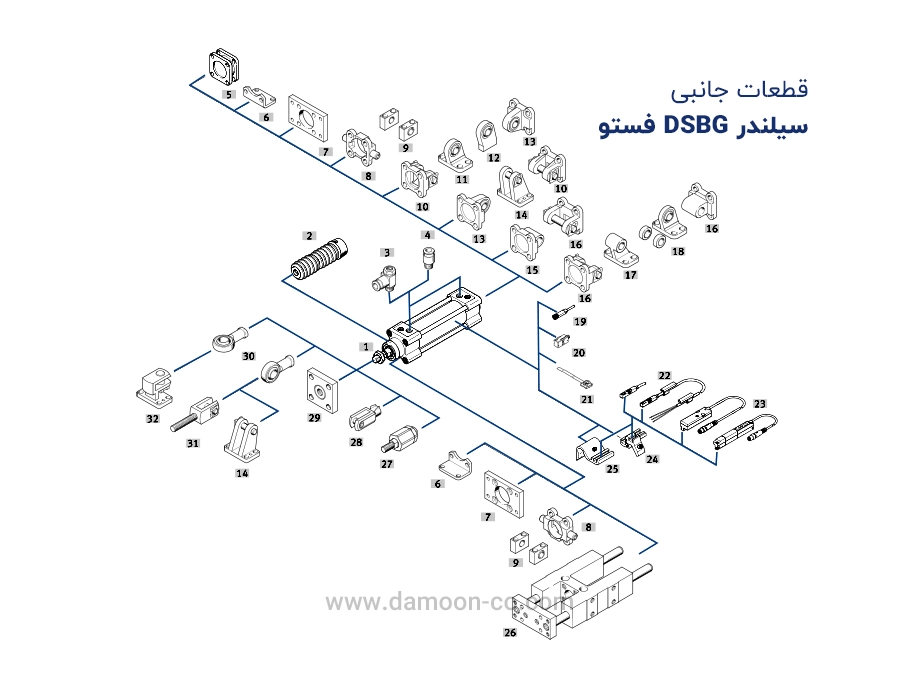

اجزا و قطعات جانبی جک DSBG

اجزای این سیلندر شباهت زیادی به جک پنوماتیک DSBC فستو دارد با این تفاوت که چهار میله مهار اضافه می‌شود و جای سنسور روی بدنه سیلندر تعبیه نشده است.

با توجه به کاربرد جک، اکسسوری‌های مختلفی مثل صفحات نگه دارنده، کلمپ و.. برای این نوع جک پیش‌بینی شده است.

ویژگی‌های سیلندر DSBG فستو پنوماتیک

به جز ویژگی‌های عمومی انواع محصولات جک‌ فستو به طور اختصاصی برای این سری از جک شفت دار دوطرفه فستو می‌توان ویژگی‌های زیر را نام برد:

• طراحی مستحکم میل‌مهار
• دوطرفه (Double-acting)
• مناسب برای تشخیص موقعیت بدون تماس
• قابل ارائه با محافظت در برابر چرخش (Anti-rotation) به‌صورت آپشنال
•  مناسب برای استفاده در محیط‌های بالقوه انفجاری
• طیف گسترده‌ای از متعلقات نصب که امکان نصب سیلندر را تقریباً در هر موقعیتی فراهم می‌کند
• امکان انتخاب از بین سه نوع سیستم کوشنینگ (ضربه‌گیر):

1. کوشنینگ نوع P: رینگ‌ها / صفحات الاستیکی در هر دو انتها
2. کوشنینگ نوع PPS: کوشنینگ پنوماتیکی خودتنظیم در هر دو انتها
3. کوشنینگ نوع PPV: کوشنینگ پنوماتیکی قابل تنظیم در هر دو انتها

• گونه‌های مختلف را می‌توان با استفاده از سیستم ماژولار محصول، متناسب با نیازهای خاص پیکربندی کرد
• انعطاف‌پذیری بسیار بالا به‌دلیل تنوع گسترده مدل‌ها

قیمت جک DSBC فستو

قیمت این جک با توجه به ساختار ساده‌تر نسبت به جک‌های پروفیلی و کامپکت رنج پایین‌تری دارد. همچنین تعمیر ساده هزینه کلی خط تولید را کاهش می‌دهد. همچنین قیمت جک DSBG  به عوامل متعددی مثل قطر پیستون، طول کورس، نوع ضربه گیر (خودتنظیم، قابل تنطیم و…) بستگی دارد. در بازار ایران فستوی اصل قیمت بالاتری از برندهای چینی طرح فستو دارد. برای استعلام قیمت و مشاوره تخصصی می‌توانید با کارشناسان دامون تماس بگیرید.

کاتالوگ سیلندر DSBC

برند فستو برای همه محصولات خود کاتالوگ‌های کاملی منتشر می‌کند. کاتالوک جک DSBG که در واقع مدل بهینه سری DNG است در ابتدای صفحه می‌توانید آن را دانلود نمایید. کاتالوگ مشترک DNG را هم می‌توانید در ادامه دانلود کنید:

کاتالوگ جک DNG فستو

همچنین برای نکات نصب و ایمنی و همچنین نوع ضربه گیر می‌‌توانید کاتالوگ‌های زیر را دانلود کنید.

دستورالعمل نصب جک پنوماتیک DSBC فستو

نحوه انتخاب جک DSBG فستو

در صورتی که یک مدل از این جک در خط تولید موجود باشد و قصد تعویض دارید با خواندن کد روی جک به سادگی می‌توانید نمونه مشابه را سفارش دهید.

در صورتی که قصد نصب جک جدید دارید یا شماره کد روی جک پاک شده است، می‌توانید از سایت فستو با وارد کردن اطلاعات شماره کد محصول را به دست بیاورید.

همچنین برای مشاوره تخصصی پیش از خرید می‌توانید با کارشناسان دامون تماس بگیرید.

خرید سیلندر DSBG فستو از دامون

هایپرصنعت دامون با 12 سال سابقه فعالیت انواع جک DSBG و سایر محصولات پنوماتیک را با ضمانت اصالت کالا و قیمت رقابتی تامین می‌کند. شما می‌توانید قبل از خرید از مشاوره تخصصی مهندسان فروش دامون استفاده کنید.
