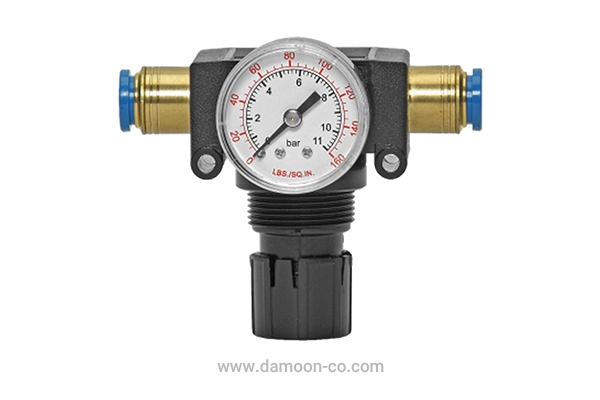

رگلاتور پنوماتیک

رگلاتور پنوماتیک یا فشارشکن پنوماتیک، دستگاهی است که فشار هوا را در یک سیستم پنوماتیک کنترل و پایدار نگه می‌دارد. این قطعه، فشار بالاتر و متغیر هوای ورودی را به فشار پایین‌تر و ثابت تبدیل می‌کند تا عملکرد ابزارها و تجهیزات پنوماتیک در شرایط ایمن و بهینه تضمین شود.

در واقع، رگلاتور مانند یک نگهبان خودکار عمل می‌کند که جریان هوا را تنظیم کرده و فشار را در سطح مورد نظر نگه می‌دارد. این دستگاه بر اساس اصل تعادل نیرو کار می‌کند، به‌طوری که نیروی فنر داخلی با فشار هوای خروجی متعادل می‌شود. هنگامی که فشار خروجی کمتر از حد تعیین شده باشد، مکانیزم داخلی شیر را باز می‌کند تا هوای بیشتری عبور کند و زمانی که فشار خروجی افزایش یابد، جریان هوا محدود می‌شود.

کمپرسورهای صنعتی معمولاً هوا را با فشار ۷ تا ۱۰ بار تولید می‌کنند (در کاربردهای عمومی و کمی سنگین)، در حالی که اکثر تجهیزات پنوماتیک برای عملکرد بهینه به فشار ۴ تا ۸ بار نیاز دارند. این تفاوت فشار باعث می‌شود که رگلاتور پنوماتیک به‌عنوان واسطه‌ای بین منبع تولید و مصرف‌کننده عمل کند.

کاربرد رگلاتور پنوماتیک

فشار خروجی کمپرسورها معمولاً بالاتر از حد مجاز تجهیزات است. بدون رگلاتور پنوماتیک، فشار بالا می‌تواند باعث آسیب جدی به سیلندرها، شیرها یا ابزارهای بادی شود و حتی مصرف هوای سیستم را به میزان زیادی افزایش دهد.

استفاده از فشار بالاتر از حد مجاز نه تنها عمر مفید تجهیزات را کاهش می‌دهد، بلکه منجر به هدر رفت انرژی نیز می‌شود. تحقیقات نشان می‌دهد که افزایش فشار سیستم حتی ۱ بار بیش از حد نیاز، می‌تواند مصرف انرژی را تا ۷ درصد افزایش دهد. از سوی دیگر، فشار ناکافی نیز باعث کندی در عملکرد سیستم و کاهش بازده تولید می‌شود.

رگلاتور پنوماتیک با تامین فشار ثابت و مطلوب، ضمن حفاظت از تجهیزات، شرایط کاری یکنواخت و قابل پیش‌بینی را فراهم می‌کند. همچنین، وجود رگلاتور در سیستم باعث کاهش صدای ناشی از فشار زیاد و افزایش ایمنی محیط کار می‌شود.

نحوه کار رگلاتور پنوماتیک

رگلاتورهای پنوماتیک با ایجاد تعادل میان نیروی فنر و فشار خروجی، فشار هوای پایین‌دست را ثابت نگه می‌دارند. عملکرد آن‌ها بر اساس یک دیافراگم و مجموعه شیر است که جریان هوا را کنترل می‌کنند.

مکانیزم کاری رگلاتور بر اساس اصل بازخورد منفی عمل می‌کند. در حالت عادی، فنر داخلی نیروی مشخصی را به دیافراگم اعمال می‌کند که این نیرو متناسب با فشار تنظیمی است.

زمانی که فشار خروجی کمتر از مقدار تعیین‌شده باشد، نیروی فنر بر مقاومت دیافراگم غلبه کرده و شیر را باز می‌کند تا هوای بیشتری وارد شود.

برعکس، زمانی که فشار خروجی افزایش یابد، دیافراگم تحت تاثیر این فشار حرکت کرده و جریان هوا را محدود می‌کند. این فرآیند مداوم باعث می‌شود فشار خروجی در برابر نوسانات فشار ورودی یا تغییرات جریان، پایدار بماند.

دقت این تنظیم به کیفیت دیافراگم، طراحی فنر و دقت ساخت مجموعه شیر بستگی دارد.
سیستم‌های پیشرفته‌تر دارای قابلیت تنظیم میکرومتری هستند که امکان کنترل فشار خروجی با دقت بالای ۰.۰۱± بار را فراهم می‌کنند.

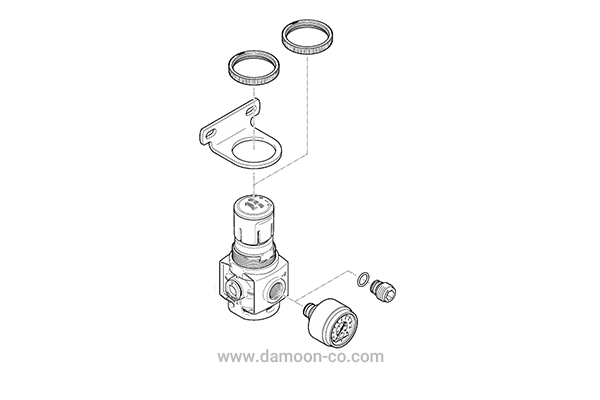

اجزای رگلاتور پنوماتیک

ورودی و خروجی اولین اجزای قابل مشاهده در رگلاتور هستند. ورودی برای دریافت هوای پرفشار طراحی شده و معمولاً دارای رزوه استاندارد NPT یا BSP است. خروجی نیز برای هوای تنظیم‌شده با فشار کمتر در نظر گرفته شده است. اندازه این پورت‌ها بر اساس میزان جریان مورد نیاز تعیین می‌شود و از ۱/۸ اینچ تا ۲ اینچ متغیر است.

دیافراگم و فنر قلب سیستم کنترل فشار محسوب می‌شوند. دیافراگم که معمولاً از الاستیک مقاوم یا مواد انعطاف‌پذیر ساخته می‌شود، بخش ورودی و خروجی را از هم جدا می‌کند. کیفیت مواد دیافراگم بر دقت کنترل فشار و مقاومت در برابر فشارهای مختلف تاثیر مستقیم دارد. فنر به دیافراگم متصل بوده و نیروی لازم برای کنترل فشار را اعمال می‌کند. ضریب سفتی فنر و طول آن مستقیماً بر محدوده تنظیم فشار تاثیرگذار است.

مجموعه شیر نیز از اجزای کلیدی رگلاتور است. دیافراگم به شیر متصل است و با حرکت آن، شیر باز یا بسته شده و جریان هوا میان ورودی و خروجی کنترل می‌شود. طراحی این مجموعه بر روی سرعت پاسخ‌دهی و دقت کنترل فشار موثر است. سنسور فشار نیز وظیفه پایش مداوم فشار پایین‌دست را بر عهده دارد. زمانی که فشار خروجی کمتر از مقدار تنظیم‌شده باشد، نیروی فنر بر مقاومت دیافراگم غلبه کرده و شیر باز می‌شود تا هوای بیشتری عبور کند.

سایر اجزای مهم شامل گیج فشار برای نمایش فشار خروجی، پیچ تنظیم برای تغییر فشار خروجی و در برخی مدل‌ها سیستم تخلیه اضافه فشار است.

انواع رگلاتور پنوماتیک

رگلاتورها را می‌توان بر اساس کاربرد، دقت و سایز دسته‌بندی کرد.

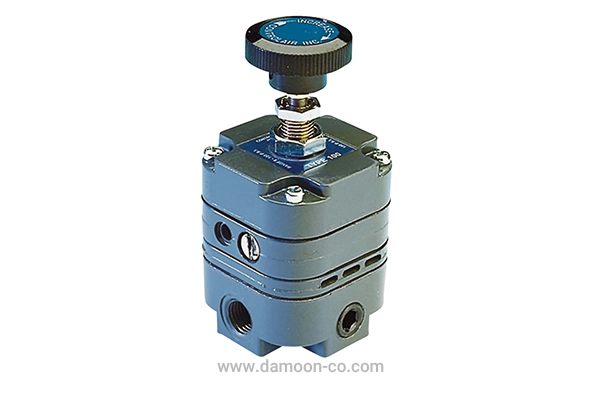

رگلاتورهای دقیق

برای کنترل و تنظیم دقیق فشار به‌کار می‌روند. این نوع رگلاتورها قابلیت تنظیم فشار با دقت ۰.۰۱± بار را دارند و در کاربردهایی که نیاز به کنترل بسیار دقیق فشار است، مانند ابزار اندازه‌گیری پنوماتیک و سیستم‌های کنترل کیفیت استفاده می‌شوند. هزینه این نوع رگلاتورها بالاتر است اما عملکرد بهتری ارائه می‌دهند.

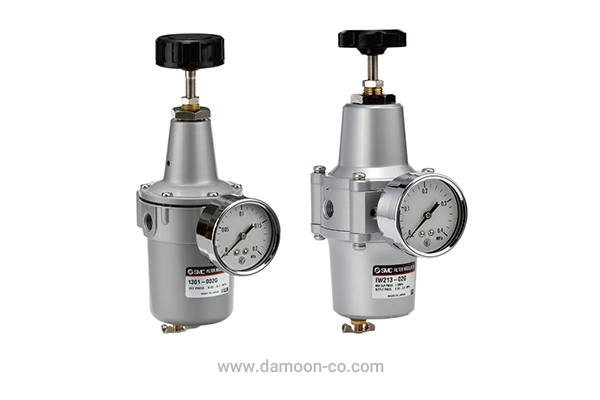

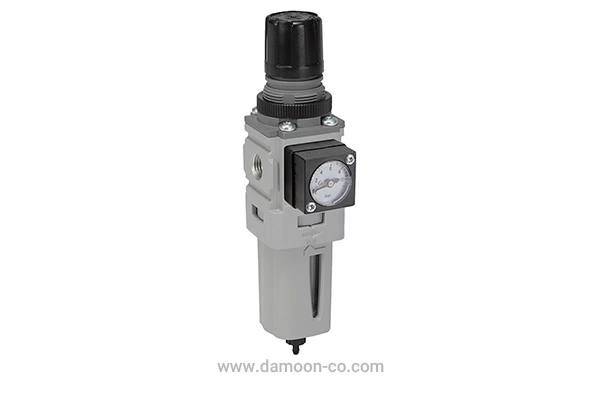

رگلاتورهای فیلتردار

ترکیبی از فیلتر و رگلاتور فشار در یک واحد هستند و زمانی مفید‌اند که صرفه‌جویی در فضا اهمیت داشته باشد. این نوع رگلاتورها همزمان هوای ورودی را تصفیه کرده و فشار آن را تنظیم می‌کنند. در محیط‌های صنعتی که آلودگی هوا مشکل ایجاد می‌کند، استفاده از این نوع رگلاتورها توصیه می‌شود.

رگلاتورهای عمومی

این مدل از رگلاتورها برای بیشترین حجم جریان و حفظ فشار خروجی با دقت مناسب استفاده می‌شوند.

از نظر مکانیزم کاری، رگلاتورهای دیافراگمی رایج‌ترین مدل هستند که در آن‌ها دیافراگم انعطاف‌پذیر وظیفه حس کردن فشار و کنترل شیر را بر عهده دارد. رگلاتورهای پیستونی نیز در شرایط فشار بالا و کاربردهای سنگین استفاده می‌شوند و معمولاً مقاوم‌تر و دارای عمر مفید بیشتری هستند.

رگلاتورهای بدون تخلیه نیز در صورت افزایش فشار خروجی، قابلیت تخلیه اضافه فشار را ندارند و بیشتر در سیستم‌هایی استفاده می‌شوند که تغییرات فشار ورودی کم است.

از نظر اندازه، رگلاتورهای پنوماتیک در اندازه‌های متداول شامل ۱/۸، ۱/۴، ۳/۸، ۱/۲ اینچ عرضه می‌شوند.

کاربردهای رگلاتور پنوماتیک

رگلاتورهای پنوماتیک برای کنترل و پایدارسازی فشار هوا در کاربردهای مختلف به‌کار می‌روند و با این کار، عملکرد بهینه سیستم را تضمین کرده و از آسیب به تجهیزات جلوگیری می‌کنند. این رگلاتورها در طیف گسترده‌ای از صنایع نقش حیاتی دارند و فشار یکنواخت مورد نیاز ابزارها، ماشین‌آلات و سیستم‌های حساس را فراهم می‌کنند.

در صنعت تولید و خطوط مونتاژ، رگلاتورهای پنوماتیک برای تامین فشار مناسب سیلندرهای پنوماتیک، ابزارهای بادی و سیستم‌های اتوماسیون استفاده می‌شوند. کارخانه‌های خودروسازی نیز به این تجهیزات وابسته‌اند، زیرا سیستم‌های رباتیک و خطوط رنگ‌آمیزی نیاز به کنترل دقیق فشار دارند. صنایع غذایی و نوشیدنی نیز از رگلاتورهای پنوماتیک برای کنترل فشار در سیستم‌های بسته‌بندی و پرکردن استفاده می‌کنند.

تجهیزات پزشکی و هوافضا از دیگر حوزه‌های مهم کاربرد این رگلاتورها هستند. در این صنایع، دقت فوق‌العاده مهم است و هرگونه نوسان در فشار می‌تواند عواقب جدی داشته باشد. سیستم‌های تهویه مطبوع صنعتی و کنترل فرآیند نیز از کاربردهای رایج رگلاتورهای پنوماتیک محسوب می‌شوند.

مزایای استفاده از رگلاتور پنوماتیک

کاهش مصرف انرژی یکی از مهم‌ترین مزایای استفاده از رگلاتور است. این کاهش در مقیاس صنعتی می‌تواند مبالغ هنگفتی صرفه‌جویی سالانه داشته باشد. همچنین، کنترل دقیق فشار هوا باعث می‌شود تجهیزات در بهترین نقطه کاری خود عمل کنند و بازده کلی سیستم افزایش یابد.

ایمنی بیشتر اپراتور نیز از مزایای رگلاتورها است. این دستگاه‌ها با جلوگیری از فشار بیش از حد، خطر انفجار یا آسیب به تجهیزات را کاهش می‌دهند و محیط کار ایمن‌تری ایجاد می‌کنند. کاهش سر و صدای ناشی از فشار زیاد نیز از مزایای جانبی این تجهیزات است.

مقرون‌به‌صرفه بودن رگلاتورهای پنوماتیک در بلندمدت بسیار حائز اهمیت است. این تجهیزات با افزایش طول عمر تجهیزات پایین‌دست و کاهش تعمیرات، هزینه‌های نگهداری را کاهش می‌دهند. همچنین، قابلیت تنظیم آسان فشار امکان بهینه‌سازی سیستم برای کاربردهای مختلف را فراهم کرده‌اند.

بهترین رگلاتورهای پنوماتیک در بازار ایران

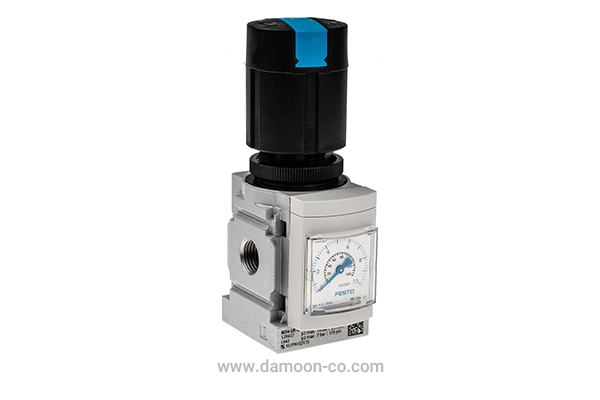

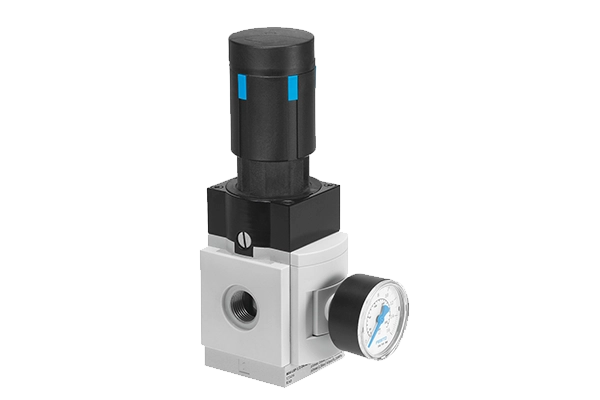

رگلاتور پنوماتیک فستو به‌عنوان یکی از بهترین برندهای جهانی در زمینه اتوماسیون پنوماتیک شناخته می‌شود. محصولات فستو با دقت بالا و طراحی پیشرفته شناخته می‌شوند. سری MS و LR این شرکت از محبوبیت ویژه‌ای در صنایع برخوردار هستند. رگلاتورهای فستو قابلیت تنظیم میکرومتری و مقاومت در برابر شرایط سخت محیطی را دارند.



رگلاتور پنوماتیک SMC نیز جایگاه ویژه‌ای در بازار جهانی دارد. این شرکت ژاپنی با تمرکز بر نوآوری و کیفیت، محصولاتی با طیف گسترده و قیمت مناسب ارائه می‌دهد. سری AR ،‌ARJ و ARX20 از محصولات شاخص این برند هستند. رگلاتورهای SMC با طراحی فشرده و نصب آسان شناخته می‌شوند.

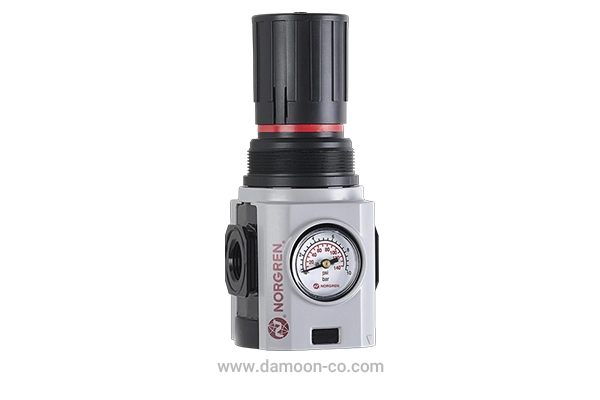

رگلاتور پنوماتیک نورگرن که اکنون بخشی از گروه IMI Precision Engineering است، سابقه زیادی در تولید تجهیزات پنوماتیک دارد. سری R07 و R17 این شرکت برای کاربردهای صنعتی سنگین طراحی شده‌اند.

سایر برندهای معتبر حاضر در بازار شامل Parker Hannifin ،‌Camozzi و Aventics هستند که هرکدام در موارد خاصی کاربرد دارند.

قیمت رگلاتور پنوماتیک

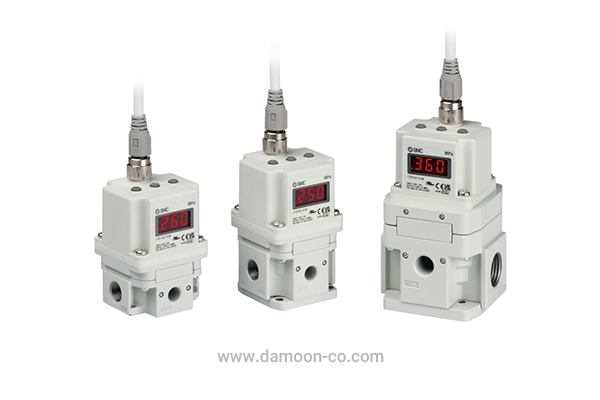

جنس و کیفیت مواد به‌کار رفته اولین عامل تعیین‌کننده قیمت است. رگلاتورهای با بدنه پلاستیکی معمولاً گزینه ارزان‌تری محسوب می‌شوند، در حالی که نمونه‌های با بدنه آلومینیومی قیمت متوسط و نوع استیل ضدزنگ از جمله گران‌ترین گزینه‌ها هستند. دقت و پیچیدگی تکنولوژی نیز تاثیر مستقیم بر قیمت دارد، به‌طوری که رگلاتورهای دقیق و الکتروپنوماتیک گران‌تر از مدل‌های معمولی هستند.

اندازه و ظرفیت جریان رگلاتور نیز بر قیمت موثر است. رگلاتورهای با پورت‌های بزرگ‌تر و ظرفیت جریان بالاتر معمولاً گران‌تر هستند. برند و کشور سازنده نیز نقش مهمی در تعیین قیمت دارند، به‌طوری که محصولات برندهای اروپایی و آمریکایی معمولاً گران‌تر از نمونه‌های آسیایی هستند.

معیارهای انتخاب رگلاتور پنوماتیک مناسب

فشار مورد نیاز اولین و مهم‌ترین معیار انتخاب است. حداکثر فشار تامین شده ورودی که رگلاتور می‌تواند به طور ایمن تحمل کند، مقادیر مورد نیاز فشار خروجی و سطح دقت مورد نیاز فشار خروجی بایستی با دقت تعیین شوند. رگلاتورهای پنوماتیک برای دریافت فشار بالای کمپرسور طراحی شده‌اند و آن را به فشار مناسب ۰.۵ تا ۸ بار کاهش می‌دهند. انتخاب رگلاتور با ضریب ایمنی مناسب نسبت به حداکثر فشار کاربردی توصیه می‌شود.

دبی سیستم دومین معیار مهم محسوب می‌شود. حداکثر نرخ جریان مورد نیاز، میزان تغییرات احتمالی نرخ جریان و انتخاب سایز مناسب متناسب با دبی بایستی ارزیابی شوند. معمولاً رگلاتورهای با پورت بزرگ‌تر قادر به عبور دبی بیشتری هستند، اما انتخاب سایز بیش از حد نیز می‌تواند باعث کاهش دقت کنترل فشار شود.

سایز پورت یا رزوه نیز از معیارهای مهم است که بایستی با اتصالات موجود در سیستم سازگار باشد. استانداردهای رایج شامل NPT ،‌BSP و متریک هستند که هرکدام کاربردهای خاصی دارند. انتخاب اشتباه نوع رزوه می‌تواند مشکلات نصب و نشتی ایجاد کند.

رگلاتورهای پنوماتیک معمولاً برای دمای ۵ تا ۶۰ درجه سانتیگراد طراحی شده‌اند، اما مدل‌های صنعتی می‌توانند در محدوده ۳۰- تا ۸۰+ درجه کار کنند.

جنس و سازگاری مواد بر اساس نوع سیال و شرایط کاری تعیین می‌شود. برنز رایج و مقرون‌به‌صرفه است، پلاستیک کم‌هزینه اما با محدودیت‌هایی همراه است، آلومینیوم مناسب برای وزن سبک و استیل ضدزنگ برای محیط‌های خورنده و دماهای بالا مناسب است.

ماهیت سیال نیز اهمیت دارد. رگلاتورهای پنوماتیک برای هوای فشرده طراحی شده‌اند، اما اگر گاز دیگری مورد استفاده است، بایستی رگلاتور مناسب آن انتخاب شود.

نحوه نصب رگلاتور پنوماتیک

در فرآیند نصب رگلاتور پنوماتیک ابتدا باید منبع اصلی سیستم خاموش شود تا در طول نصب، هیچ جریانی در سیستم وجود نداشته باشد.

پس از قطع منبع تغذیه، رگلاتور در بخش مناسب سیستم قرار داده می‌شود. باید توجه داشت که جهت جریان به‌درستی با رگلاتور هم راستا باشد، زیرا این موضوع برای عملکرد صحیح رگلاتور حیاتی است. معمولاً بر روی بدنه رگلاتور فلش جهت نشان داده شده که باید با جهت جریان هوا مطابقت داشته باشد.

پس از محکم‌کردن و ایمن‌سازی رگلاتور در جای خود، سیستم به‌آرامی دوباره فعال می‌شود و فشار خروجی رگلاتور تنظیم می‌شود تا به سطح مطلوب برسد.
