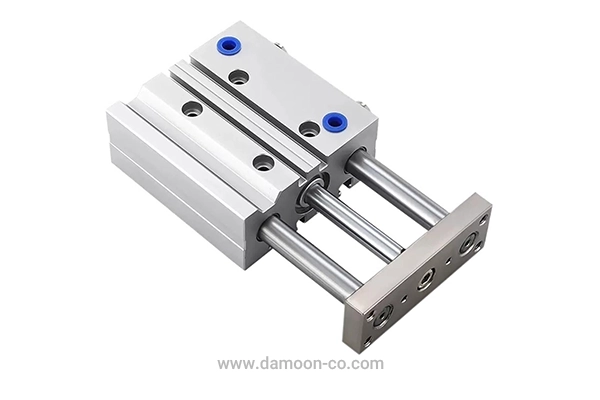

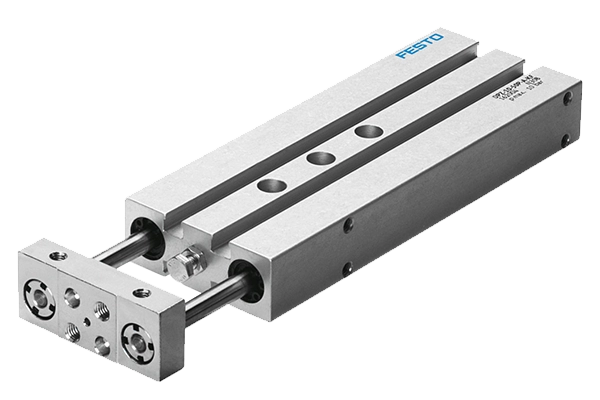

جک راهنمادار پنوماتیک

جک پنوماتیک راهنمادار یکی از پیشرفته‌ترین عملگرهای پنوماتیکی محسوب می‌شود که برای ایجاد حرکت خطی دقیق و کنترل‌شده در سیستم‌های صنعتی طراحی شده است. این تجهیزات با ترکیب قدرت هوای فشرده و سیستم‌های راهنمای مکانیکی، قابلیت انجام عملیات‌های پیچیده و تکرارپذیر را با دقت بالا دارا هستند. کاربرد این جک‌ها در خطوط تولیدی مدرن، از سیستم‌های بسته‌بندی گرفته تا خطوط مونتاژ خودرو، اهمیت آن‌ها را در اتوماسیون صنعتی نمایان می‌سازد.

برای مطالعه در مورد جک پنوماتیک به صورت کلی می‌توانید صفحه سیلندر پنوماتیک را مشاهده کنید.

جک پنوماتیک راهنمادار چیست؟

جک‌های پنوماتیک راهنمادار (Pneumatic Guided Cylinders) نوعی از عملگرهای پنوماتیکی هستند که با استفاده از هوای فشرده حرکت خطی ایجاد می‌کنند، اما با افزودن مکانیزم‌های راهنما، دقت و پایداری بیشتری ارائه می‌دهند. تفاوت اصلی این جک‌ها با نمونه‌های استاندارد، وجود سیستم راهنمای مکانیکی است که از چرخش یا نوسان ناخواسته میله جک جلوگیری می‌کند.

مکانیزم‌های راهنما شامل ریل‌های کشویی با بلبرینگ‌های خطی، بلبرینگ‌های غلطکی دقیق یا سایر سیستم‌های گاید مکانیکی می‌شود. این مکانیزم‌ها باعث می‌شوند که جک بتواند نیروهای جانبی را تحمل کرده و در مواردی که نیازمند موقعیت‌دهی دقیق و مقاومت در برابر نیروهای خارجی هستند، عملکرد ایده‌آلی داشته باشد.

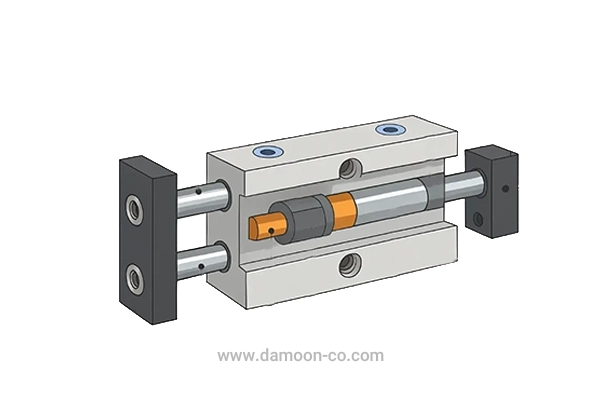

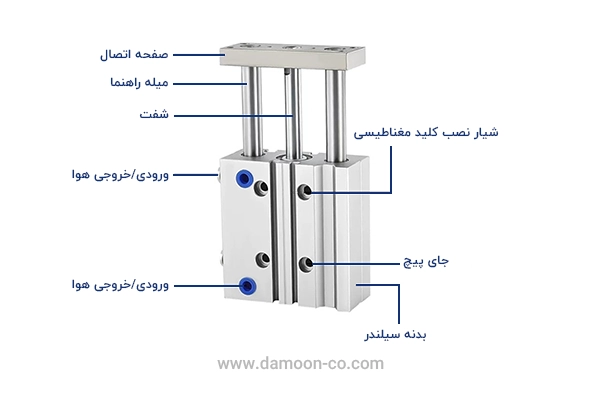

اجزای اصلی سیلندر راهنمادار پنوماتیک

یک جک پنوماتیک راهنمادار معمولاً شامل بدنه اصلی یا سیلندر، پیستون، میله پیستون و میل راهنماها است. بدنه یا سیلندر محفظه اصلی است که سایر اجزا در آن قرار گرفته و حرکت پیستون در آن انجام می‌شود.

این بخش معمولاً از آلومینیوم آلیاژی یا فولاد ساخته می‌شود تا مقاومت لازم در برابر فشار و خوردگی را داشته باشد.

پیستون قطعه‌ای دیسکی شکل است که داخل بدنه حرکت کرده و انرژی هوای فشرده را به حرکت خطی تبدیل می‌کند. میله پیستون میله‌ای است که به پیستون متصل بوده و با حرکت رفت و برگشتی خود، بار را جابه‌جا می‌کند.

میل راهنماها میله‌هایی هستند که به‌صورت موازی با میله پیستون نصب شده‌اند و با پشتیبانی از آن، از خم شدن یا کمانش در برابر بار جلوگیری می‌کنند و پایداری حرکت را افزایش می‌دهند.

آب‌بندها انواع مختلفی دارند که برای جلوگیری از نشت هوا بین پیستون و بدنه و همچنین بین میله پیستون و سر سیلندر استفاده می‌شوند.

ضربه‌گیرها مانند پیچ‌های قابل تنظیم، در انتهای کورس تعبیه می‌شوند تا سرعت پیستون را کاهش داده و از برخورد شدید جلوگیری کنند.

سنسورهای موقعیت برای تشخیص موقعیت پیستون نصب می‌شوند و برای سیستم‌های کنترل، فیدبک فراهم می‌کنند. میل‌های مهارکننده اجزای سیلندر را کنار هم نگه داشته و استحکام جک را تامین می‌کنند.

نحوه عملکرد جک راهنمادار پنوماتیک

عملکرد جک‌های پنوماتیک راهنمادار بر اساس اصول ساده فیزیک و کاربرد هوای فشرده استوار است که در چندین مرحله متوالی انجام می‌شود.

ورود هوای فشرده به داخل جک راهنمادار

هوای فشرده از طریق پورت‌های مشخص وارد سیلندر شده و فشار لازم را بر روی پیستون ایجاد می‌کند. این فشار معمولاً 1 تا 10 بار (برای مثال در رایج‌ترین مدل‌های فستو و پارکر) قرار دارد و بسته به کاربرد مورد نیاز قابل تنظیم است.

حرکت پیستون

فشار هوا باعث حرکت خطی پیستون در داخل بدنه جک می‌شود. نیروی تولیدی برابر با حاصل ضرب فشار در سطح مقطع پیستون خواهد بود که این رابطه امکان محاسبه نیروی خروجی را فراهم می‌آورد.

حرکت راهنمادار

میل‌ها یا ریل‌های راهنما مسیر حرکت میله پیستون در جک را ثابت نگه داشته و از جابه‌جایی جانبی جلوگیری می‌کنند. این ویژگی همراستایی را حفظ می‌نماید و امکان تحمل نیروهای عمود بر محور حرکت را ایجاد می‌کند.

جابجایی بار

مکانیزم راهنما امکان حرکت پایدار و کنترل‌شده بارها یا قطعات سنگین را فراهم می‌کند.

مرحله آخر: بازگشت

در جک‌های دوطرفه، فشار هوا به سمت مقابل پیستون اعمال می‌شود تا آن را به عقب بازگرداند. در جک‌های یکطرفه، این عمل معمولاً توسط فنر داخلی یا وزن بار انجام می‌شود.

انواع جک پنوماتیک راهنمادار

جک‌های پنوماتیک راهنمادار معمولاً دارای مکانیزم راهنما مانند میل راهنما یا واحد کشویی هستند که از انحراف بار جلوگیری می‌کند. انواع اصلی این جک‌ها شامل مدل‌های دارای میل راهنما و مدل‌های کشویی می‌شود.

جک‌های پنوماتیک راهنمادار بر اساس استانداردهای بین‌المللی طراحی و تولید می‌شوند. مهم‌ترین استانداردها شامل ISO 15552 برای سیلندرهای با قطر 32 تا 320 میلی‌متر و ISO 21287 برای سیلندرهای کامپکت با قطر 20 تا 100 میلی‌متر می‌شود.

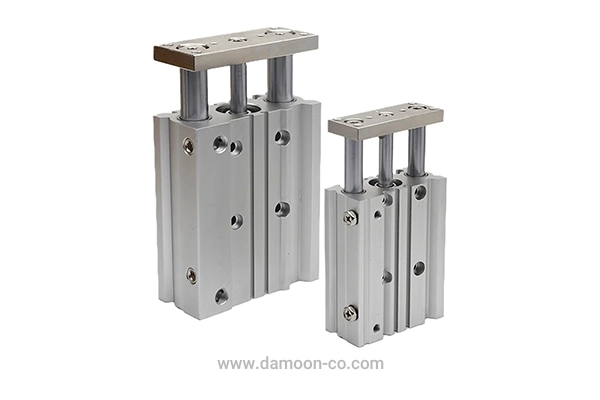

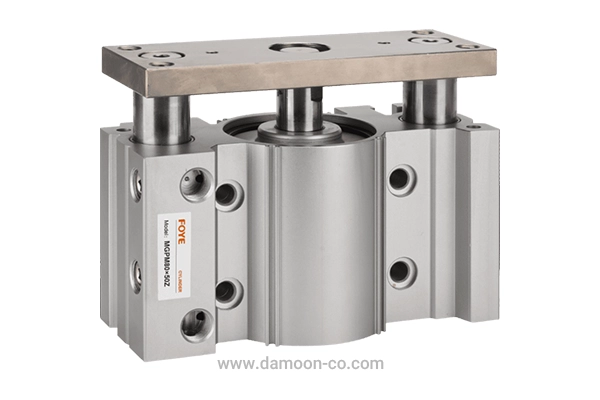

جک‌های دارای میل راهنما

جک‌های دارای میل راهنما (Guide Rod Cylinders) از میل راهنماهایی موازی با میله پیستون اصلی استفاده می‌کنند تا پایداری ایجاد کرده و از رقص یا خم شدن جک جلوگیری کنند. معمولاً در کاربردهایی استفاده می‌شوند که بار از مرکز سیلندر فاصله دارد یا به دقت و تکرارپذیری بالا نیاز داریم.

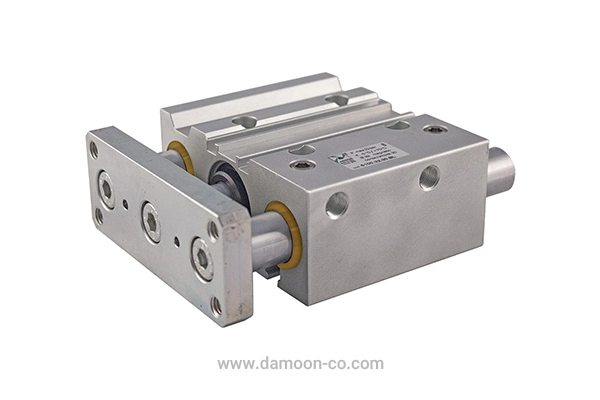

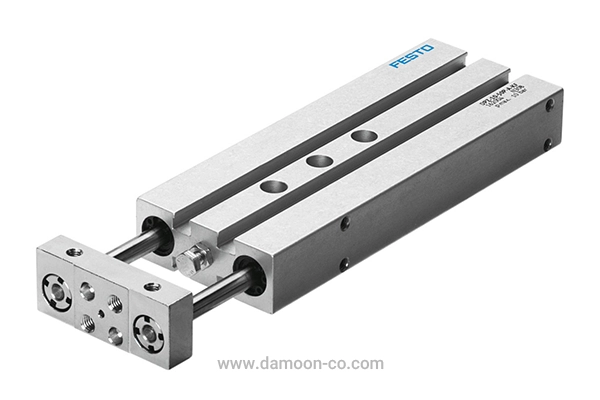

جک‌های راهنمادار دوپیستونه

جک‌های راهنمادار دوپیستونه (Double Piston Guided Cylinders) از دو میله پیستون و یک مکانیزم راهنما استفاده می‌کنند و در نتیجه پایداری و ظرفیت بار بیشتری فراهم می‌کنند. این مدل برای کاربردهای سنگین و صنعتی مناسب است.

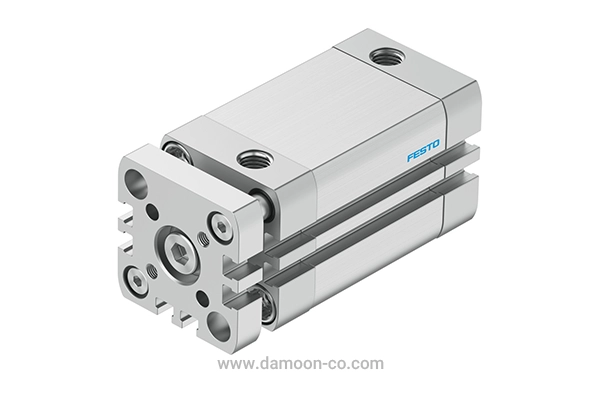

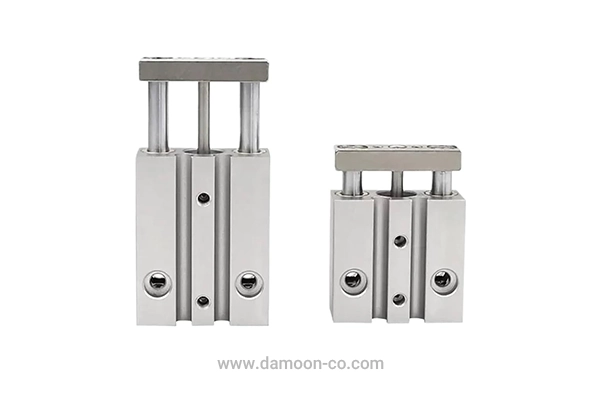

جک‌های راهنمادار کامپکت

جک‌های راهنمادار کامپکت (Compact Guided Cylinders) طراحی جمع‌وجورتری داشته و در عین حال حرکت راهنمادار را ارائه می‌دهند. این مدل‌ها برای فضاهای محدود مناسب هستند.

جک‌های راهنمادار مینی

جک‌های راهنمادار مینی (Mini Guided Cylinders) کوچک‌تر از مدل‌های فشرده بوده و در فضاهای بسیار محدود یا جایی که نیروی کمی مورد نیاز است، استفاده می‌شوند.

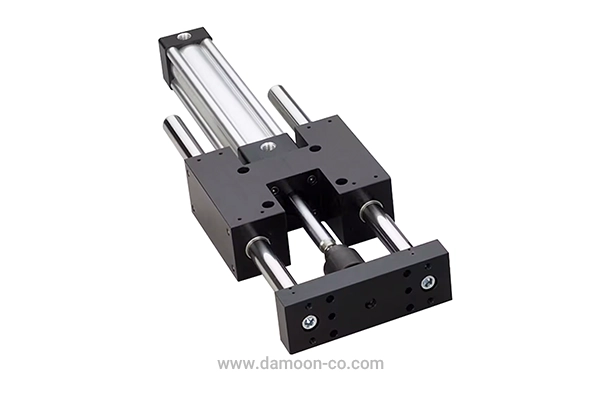

جک‌های کشویی

جک‌های کشویی (Sliding Drives/Linear Slides) از واحد کشویی یا گاید خطی همراه با بلبرینگ‌های خطی برای ایجاد حرکت خطی دقیق و تکرارپذیر استفاده می‌کنند.

ویژگی اصلی آن‌ها دقت و تکرارپذیری بسیار بالا است و در بسیاری از موارد تا دقت 0.01 میلی‌متر نیز می‌رسند. اسلایدهای خطی (Linear Slides) رایج‌ترین نوع این مدل‌ها هستند که طراحی فشرده و گزینه‌های نصب متنوعی ارائه می‌دهند.

گفتنی است که تیم فنی دامون بسته به نیازهای خاص هر پروژه، مناسب‌ترین نوع سیلندر پنوماتیک کشویی را پیشنهاد می‌دهد.

کاربردهای جک راهنمادار پنوماتیک

جک‌های پنوماتیک راهنمادار در صنایعی که به دنبال حرکت خطی دقیق و قابل اتکا هستیم، کاربرد گسترده‌ای دارند. این مدل از جک‌ها در سیستم‌های مونتاژ برای جابه‌جایی و موقعیت‌دهی دقیق استفاده می‌شوند که امکان قرارگیری قطعات در محل‌های تعریف‌شده را با دقت میلی‌متری فراهم می‌کنند.

این جک‌ها در فرآیندهای گیره‌کاری و پرسکاری، برای جوشکاری، ماشین‌کاری و پرس مورد استفاده قرار می‌گیرند. خطوط بسته‌بندی و برچسب‌زنی از حرکت دقیق آن‌ها در خطوط تولید اتوماتیک بهره می‌برند. سیستم‌های انتقال مواد مثل نوارنقاله‌ها و سیستم‌های تفکیک نیز به عملکرد پایدار این تجهیزات وابسته هستند.

در صنعت رباتیک، بازوهای رباتیک برای حرکات تکراری و دقیق از جک کشویی پنوماتیک استفاده می‌کنند. تجهیزات تست و بازرسی برای اعمال نیرو یا حرکت دقیق به این ابزارها وابسته‌اند. صنایع خودروسازی و بطری‌سازی نیز از مشتریان این محصولات محسوب می‌شوند.

مزایا و ویژگی‌های جک پنوماتیک راهنمادار

جک‌های پنوماتیک راهنمادار مزایای بیشتری نسبت به جک‌های معمولی دارند. دقت و پایداری بالا از مهم‌ترین ویژگی‌های این تجهیزات محسوب می‌شود که موجب کاهش بارهای جانبی و ایجاد حرکت خطی دقیق شده است. دوام بالا و استهلاک کمتر از دیگر مزایای آن‌هاست که مقاومت در برابر بارهای جانبی و افزایش طول عمر تجهیزات را به همراه دارد.

سرعت و بهره‌وری بالای این سیستم‌ها، طول کورس قابل تنظیم در بیشتر جک‌های راهنمادار و مصرف انرژی پایین، کارایی تولید را در صنایع مختلف به‌طور چشمگیری افزایش می‌دهد. در ضمن امکان نصب سنسور نیز در این نوع جک‌ها وجود دارد.

بهترین برندهای جک راهنمادار پنوماتیک در بازار ایران

برندهای زیادی در سطح جهان جک راهنمادار پنوماتیک تولید می‌کنند و در ادامه مهم‌ترین مدل‌های آن‌ها را معرفی می‌کنیم.

جک راهنمادار فستو

فستو با سری‌های DPZ ،‌DFM و 4 سری راهنمادار تخصصی دیگر، یکی از پیشگامان تولید جک‌های راهنمادار با دقت بالا محسوب می‌شود. سری DFM با قطر پیستون 6 تا 100 میلی‌متر و طول کورس تا 400 میلی‌متر، فشار کاری تا 6 بار و سیستم کوشن خودتنظیم ارائه می‌دهد.

محصولات فستو با بدنه آلومینیوم آلیاژی و میل‌های کروم‌کاری شده، عمر مفید بالا و مقاومت خوبی در برابر خوردگی دارند.

جک راهنمادار ایرتک

ایرتک با سری‌های TCM و TCL محصولاتی اقتصادی اما باکیفیت بر اساس استاندارد JIS B 8354 (معادل ISO 21287) ارائه می‌دهد. سری TCM با قطر 6 تا 100 میلی‌متر، دو نوع بلبرینگ (کروی فولادی و برنزی کشویی) و نسبت قیمت به کیفیت مناسب، گزینه مطلوبی برای کاربردهای متوسط محسوب می‌شود. سری TCL با طراحی کامپکت و امکان نصب در فضاهای محدود، برای کاربردهای دقیق اتوماسیون مناسب است.

جک راهنمادار SMC

SMC ژاپن با سری‌های MGPM ،‌MGP و MGJ بر اساس استانداردهای ISO 15552 و ISO 21287 از جمله شرکت‌های برتر در حوزه فناوری سیلندر پنوماتیک راهنمادار محسوب می‌شود. سری MGPM با قطر 12 تا 100 میلی‌متر، طول کورس تا 400 میلی‌متر و دقت غیرچرخشی 0.04± درجه تا 0.08± درجه، برای کاربردهای دقیق مناسب است. سری MGP با طراحی فوق‌فشرده و بلبرینگ کشویی آلیاژ فولاد کربنی، مقاومت جانبی بالا و قابلیت تحمل بارهای سنگین را در صنایع خودرو و بسته‌بندی فراهم کرده است.

جک راهنمادار Parker

پارکر هانیفین با سری‌های P5T و P5L-T محصولاتی مطابق ISO 15552 و استانداردهای ANSI آمریکایی ارائه می‌دهد. سری P5T با قطر 16 تا 100 میلی‌متر، طول کورس تا 200 میلی‌متر، فشار کاری حداکثر 10 بار و سیستم آب‌بندی پیشرفته، عمر مفید بالایی دارد. این محصولات با قابلیت کار در دمای منفی 20 تا مثبت 80 درجه سانتی‌گراد (استاندارد) یا تا 150 درجه (نسخه دمای بالا)، برای شرایط سخت محیطی مناسب هستند.

جک راهنمادار CKD و Bosch Rexroth

CKD با سری‌های SSG (راهنمادار فوق‌فشرده) و STG (راهنمادار) مطابق JIS B 8354 و Bosch Rexroth با محصولات استاندارد ISO 15552 شامل سری‌های PRA و TRB نیز گزینه‌های مناسبی برای کاربردهای صنعتی هستند. این برندها با فناوری آلمانی و ژاپنی، کیفیت و دوام بالایی در شرایط کاری مختلف دارند.

شرکت دامون با بیش از یک دهه تجربه در تامین این برندها و خدمات‌رسانی به صنایع بزرگ ایرانی، آماده ارائه مشاوره تخصصی برای انتخاب مناسب‌ترین جک پنوماتیک متناسب با نیازهای فنی و بودجه پروژه شماست. برای دریافت کاتالوگ کامل محصولات و مشاوره فنی رایگان با تیم مهندسی ما تماس بگیرید.

قیمت جک پنوماتیک راهنمادار

قیمت جک پنوماتیک راهنمادار با در نظر گرفتن عوامل متعددی تعیین می‌شوند که برند، قطر پیستون و طول کورس از جمله مهم‌ترین پارامترهای تأثیرگذار بر قیمت هستند. نوع مکانیزم راهنما، کیفیت مواد ساخت، کشور تولید کننده نیز نقش بسزایی در قیمت نهایی دارند.

امکانات اضافی مانند سنسورهای مغناطیسی، سیستم کوشن قابل تنظیم و نوع آب‌بندی استفاده شده، هزینه نهایی را افزایش می‌دهد.

برای دریافت لیست قیمت کامل، مشاوره تخصصی و کسب اطلاعات درباره شرایط فروش اعتباری، با کارشناسان فروش دامون در تماس باشید.

معیارهای انتخاب جک پنوماتیک راهنمادار مناسب

ظرفیت بار و نیروی مورد نیاز اولین پارامتری است که باید پیش از خرید جک‌ها محاسبه کنید، زیرا تعیین‌کننده قطر پیستون و فشار کاری سیستم خواهد بود. طول کورس بسته به میزان جابه‌جایی مورد نظر انتخاب می‌شود و باید با دقت لازم تعریف گردد.

تعداد شیفت‌ها و سیکل کاری روزانه نیز تأثیر مستقیمی بر انتخاب نوع آب‌بندی و مواد ساخت دارد. در ضمن قابلیت نصب سنسور برای سیستم‌های اتوماتیک بسیار مهم است. شرایط محیطی مثل دما، رطوبت، غبار و مواد شیمیایی را نیز در انتخاب جک مورد نظر بررسی کنید.

کاتالوگ جک راهنمادار پنوماتیک

تولیدکنندگان مختلف جک راهنمادار معمولا کاتالوگ جامعی در مورد انواع ابعاد و نقشه‌های فنی این محصولات ارائه می‌کنند. در سایت برندهای مطرح می‌توانید با وارد کردن مشخصات مورد نیاز جک راهنمادار مناسب را انتخاب کنید. در ادامه دو نمونه از کاتالوگ های شرکت فستو و متال ورک برای جک راهنمادار آمده است.

دانلود کاتالوگ جک راهنمادار دوتایی فستو

کاتالوگ جک راهنمادار فشرده متال ورک
