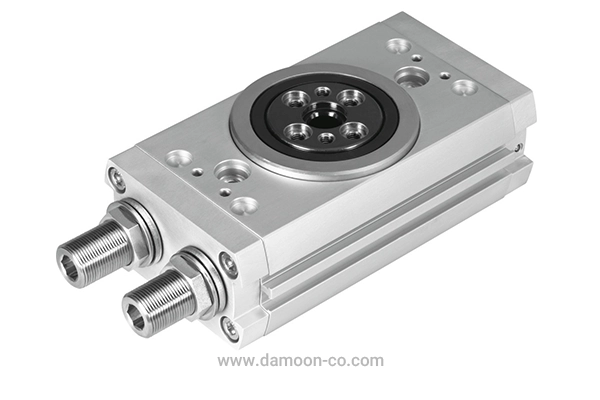

جک روتاری پنوماتیک

جک چرخشی پنوماتیک دستگاهی است که انرژی هوای فشرده را به حرکت دورانی محدود تبدیل می‌کند و گشتاور خروجی قابل کنترلی تولید می‌نماید.

این تجهیزات که در صنایع با عناوین مختلفی همچون سیلندر چرخشی پنوماتیک، جک روتاری و اکچویتور دورانی پنوماتیک شناخته می‌شوند، بر خلاف جک‌های خطی که حرکت مستقیم تولید می‌کنند، قابلیت ایجاد حرکت زاویه‌ای کنترل‌شده را دارا هستند.

اساس کار این دستگاه‌ها بر تبدیل فشار هوا به نیروی مکانیکی استوار است که از طریق مکانیزم‌های داخلی به حرکت چرخشی تبدیل می‌شود. بازه حرکت این جک‌ها معمولاً بین ۹۰ تا ۲۷۰ درجه قرار دارد و توانایی تولید گشتاور از چند نیوتن متر تا هزاران نیوتن متر را دارند.

این ویژگی‌ها باعث شده تا جک‌های پنوماتیک چرخشی در کاربردهای متنوعی از جمله چرخاندن، باز و بسته کردن، مخلوط کردن، نوسان دادن و موقعیت‌یابی مورد استفاده قرار گیرند.

یکی از مزایای بارز این سیستم‌ها، سادگی نصب و راه‌اندازی آن‌هاست. سیلندرهای دورانی پنوماتیک نیاز به منبع برق ندارند و تنها با اتصال به شبکه هوای فشرده قابل بهره‌برداری هستند.

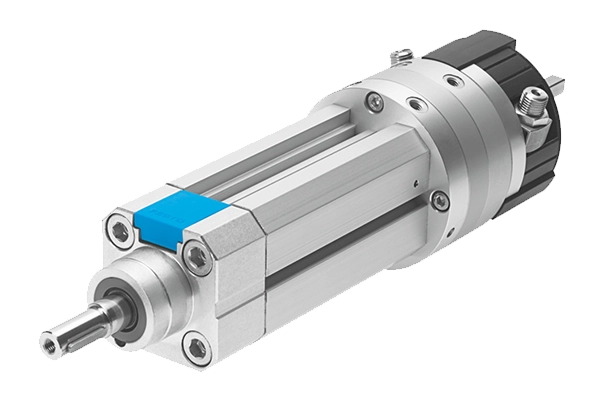

جک چرخشی پنوماتیک چیست؟

جک چرخشی پنوماتیک قطعه‌ای اساسی در سیستم‌های اتوماسیون صنعتی است که وظیفه تبدیل انرژی پتانسیل هوای فشرده به انرژی جنبشی دورانی را بر عهده دارد.

ساختار این دستگاه شامل محفظه‌ای است که در آن عنصر متحرک (پیستون یا پره) تحت تأثیر فشار هوا حرکت کرده و این حرکت از طریق مکانیزم انتقال نیرو به شفت خروجی منتقل می‌شود.

در بازار ایران، این محصولات با نام‌های متنوعی عرضه می‌شوند. اصطلاحاتی نظیر سیلندر چرخشی، جک پنوماتیک روتاری و جک دورانی نیز برای اشاره به همین تجهیزات به کار می‌روند.

از نظر ساختاری، این دستگاه‌ها دارای مزایای زیادی نسبت به سایر انواع محرک‌ها هستند. سرعت پاسخ بالا، قابلیت کار در دماهای مختلف، مقاومت در برابر شرایط محیطی سخت و عدم تولید جرقه الکتریکی از جمله ویژگی‌هایی است که آن‌ها را برای استفاده در صنایع مختلف مناسب می‌سازد.

سیلندرهای چرخشی پنوماتیک قابلیت کار با فشارهای ۶ تا ۱۰ بار را داشته و می‌توانند در محدوده دمایی منفی ۲۰ تا مثبت ۸۰ درجه سانتیگراد عملکرد قابل اعتمادی ارائه دهند.

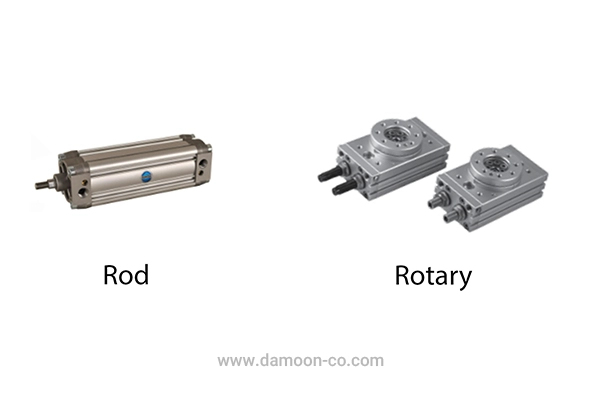

تفاوت جک چرخشی با جک خطی پنوماتیک

تفاوت اساسی جک چرخشی و جک پنوماتیک ساده در نوع حرکت خروجی آن‌هاست. جک‌های خطی حرکت مستقیم و رفت و برگشتی تولید می‌کنند، در حالی که جک‌های چرخشی حرکت دورانی محدود ایجاد می‌نمایند.

جک‌های خطی برای عملیاتی مانند فشردن، کشیدن و جابه‌جایی مستقیم مناسب‌اند، اما جک‌های چرخشی برای چرخاندن شیرها، میزهای دوار و موقعیت‌یابی زاویه‌ای کاربرد دارند.

مزایا و معایب سیلندرهای چرخشی پنوماتیک

سیلندرهای چرخشی پنوماتیک دارای مزایایی شامل پاسخ سریع، قابلیت اطمینان بالا، عدم نیاز به منبع تغذیه الکتریکی و امکان کار در محیط‌های انفجاری هستند.

با این حال، محدودیت‌هایی نظیر دقت کمتر نسبت به سیستم‌های الکتریکی، وابستگی به کیفیت هوای فشرده و محدودیت در کنترل سرعت دقیق نیز وجود دارد.

اجزای اصلی جک چرخشی پنوماتیک

بدنه سیلندر به‌عنوان اصلی‌ترین جزء، محفظه‌ای است که تمامی اجزای داخلی در آن قرار می‌گیرند. این قسمت معمولاً از آلومینیوم آنودایز شده یا چدن خاکستری ساخته می‌شود تا در برابر خورندگی و فشارهای داخلی مقاومت لازم را داشته باشد.

بدنه دارای پورت‌های ورودی و خروجی هوا بوده و معمولاً مطابق با استاندارد ISO 5211 طراحی می‌شود تا امکان اتصال مستقیم به شیرها و سایر تجهیزات را فراهم کند.

پیستون عنصر متحرک اصلی محسوب می‌شود که تحت تأثیر فشار هوا حرکت کرده و نیرو را به سایر اجزا منتقل می‌کند.

در سیلندرهای چرخشی پنوماتیک نوع رک و پینیون، پیستون به‌صورت خطی حرکت کرده و از طریق مکانیزم رک، این حرکت به حرکت دورانی تبدیل می‌شود.

کیفیت ماشین‌کاری و صیقل سطح پیستون تأثیر مستقیمی بر راندمان و عمر مفید دستگاه دارد.

شفت خروجی قطعه‌ای است که گشتاور نهایی از طریق آن به بار منتقل می‌شود. این شفت باید دارای مقاومت کافی در برابر پیچش و خستگی باشد. معمولاً از فولاد کربن بالا یا فولاد آلیاژی ساخته شده و تحت عملیات حرارتی قرار می‌گیرد تا سختی و مقاومت مطلوب را کسب کند.

جک‌های روتاری پنوماتیک با کیفیت، دارای شفت‌هایی با تلرانس بالا و صیقل مناسب هستند که امکان اتصال دقیق به بار را فراهم می‌آورند.

اورینگ‌ها و پکینگ‌ها وظیفه آب‌بندی و جلوگیری از نشتی هوای فشرده را بر عهده دارند. این قطعات معمولاً از مواد مقاوم مانند نیتریل (NBR)، ویتون (FKM) یا پلی‌اورتان ساخته می‌شوند.

انتخاب جنس مناسب این قطعات بر اساس شرایط کاری شامل دما، نوع سیال و مواد شیمیایی موجود در محیط صورت می‌گیرد. قیمت جک چرخشی پنوماتیک تا حد زیادی تحت تأثیر کیفیت این اجزای آب‌بندی قرار دارد.

علاوه بر اجزای اصلی، سیلندر چرخشی قطعات جانبی مهمی نیز دارد. واشرهای راهنما که از سایش غیرضروری جلوگیری می‌کنند، یاتاقان‌هایی که حرکت نرم شفت را تضمین می‌کنند و در برخی مدل‌ها سیستم میرایی که امکان کنترل سرعت در انتهای مسیر را فراهم می‌آورد.

نحوه عملکرد جک پنوماتیک چرخشی

اصل کار جک پنوماتیک چرخشی بر مبنای تبدیل انرژی فشار هوا به کار مکانیکی استوار است. فرآیند عملکرد با ورود هوای فشرده از یکی از پورت‌های ورودی آغاز می‌شود.

هوای فشرده وارد محفظه شده و بر روی سطح پیستون یا پره فشار وارد می‌کند. این فشار موجب حرکت عنصر متحرک شده و از طریق مکانیزم انتقال نیرو به شفت خروجی منتقل می‌گردد.

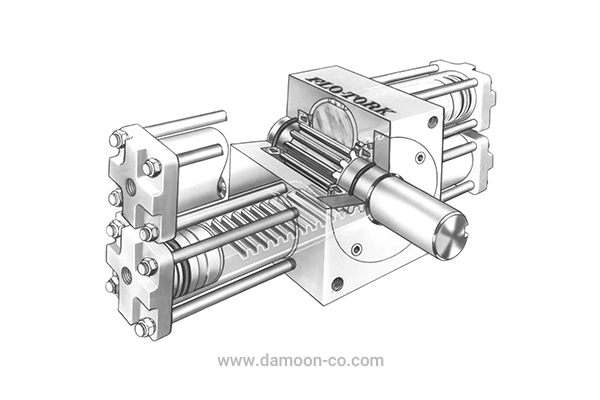

در سیلندرهای دورانی پنوماتیک نوع رک و پینیون (Rack & Pinion)، هوای فشرده پیستون را در جهت خطی به حرکت درمی‌آورد. این پیستون که به رک متصل است، حرکت خطی خود را از طریق چرخ دنده پینیون به حرکت دورانی تبدیل می‌کند. نسبت انتقال بین رک و پینیون تعیین‌کننده میزان گشتاور خروجی و سرعت چرخش است. معادله گشتاور بر اساس فشار هوا، سطح مؤثر پیستون و شعاع پینیون قابل محاسبه است.

در جک‌های چرخشی نوع پره‌ای، مکانیزم متفاوت است. در این نوع، پره‌ای درون محفظه استوانه‌ای قرار دارد که با ورود هوای فشرده به یک طرف پره، نیرویی به آن وارد شده و پره همراه با شفت اصلی شروع به چرخش می‌کند. این طراحی امکان دستیابی به گشتاور بالاتر در ابعاد کوچک‌تر را فراهم می‌آورد و معمولاً دارای بک‌لش کمتری نسبت به نوع رک و پینیون است.

کنترل جهت چرخش از طریق تغییر مسیر ورود هوای فشرده انجام می‌شود. سیلندر چرخشی پنوماتیک دارای دو پورت ورودی است که با کنترل ورود هوا به هر یک از آن‌ها، می‌توان جهت چرخش را تعیین کرد. سرعت چرخش نیز از طریق کنترل میزان جریان هوای ورودی قابل تنظیم است.

انواع سیلندر چرخشی پنوماتیک (بر اساس طراحی)

سیلندرهای چرخشی پنوماتیک بر اساس نوع طراحی و مکانیزم انتقال نیرو به سه دسته اصلی تقسیم می‌شوند.

رک و پینیون (Rack & Pinion)

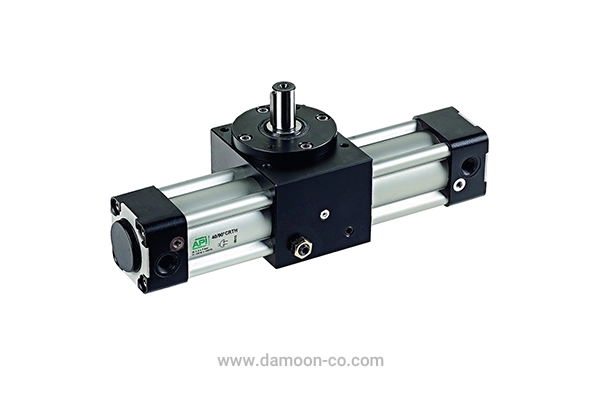

جک‌های چرخشی نوع رک و پینیون (Rack & Pinion) محبوب‌ترین و پرکاربردترین نوع در صنعت محسوب می‌شوند. در این طراحی، پیستون خطی به یک رک (دندانه خطی) متصل است که با حرکت خود، چرخ دنده پینیون را به چرخش درمی‌آورد. این مکانیزم ساده اما مؤثر، امکان تولید گشتاور بالایی را ایجاد کرده است.

مزیت اصلی این نوع، راندمان مکانیکی بالای آن است که معمولاً بین ۹۰ تا ۹۵ درصد قرار دارد. سیلندرهای چرخشی پنوماتیک رک و پینیون قابلیت کار در زوایای مختلف از ۹۰ تا ۱۸۰ درجه را دارند و می‌توانند گشتاور بالایی تولید کنند. دقت موقعیت‌یابی این نوع نیز قابل قبول بوده و برای اکثر کاربردهای صنعتی مناسب است.

از نظر ساختاری، امکان تعمیر و نگهداری این مدل نسبتاً آسان است. اما محدودیت اصلی آن‌ها وجود بک‌لش (لقی) بین دندانه‌هاست که در کاربردهای نیازمند دقت بالا ممکن است مشکل‌ساز باشد. قیمت جک پنوماتیک چرخشی نوع رک و پینیون معمولاً اقتصادی است.

پره‌ای (Vane)

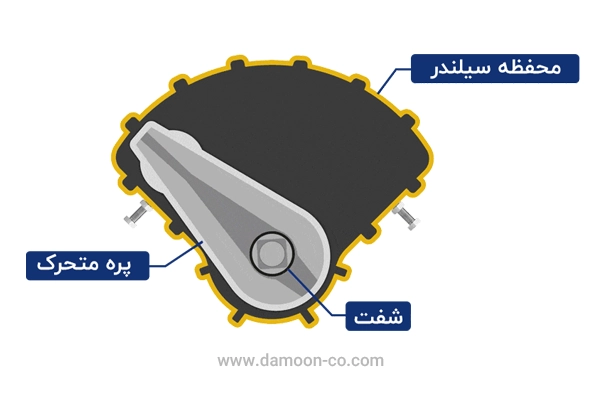

جک‌های روتاری پنوماتیک نوع پره‌ای (Vane Type) دارای طراحی فشرده‌ای هستند که در آن‌ها یک پره به شفت اصلی متصل شده و درون محفظه استوانه‌ای قرار می‌گیرد. ورود هوای فشرده به یک طرف پره، نیروی لازم برای چرخش را تأمین می‌کند. این طراحی امکان دستیابی به گشتاور بالا در ابعاد کم را فراهم کرده است.

مزیت برجسته این نوع، عدم وجود بک‌لش و دقت موقعیت‌یابی بالاست. سیلندر چرخشی نوع پره‌ای دارای تنها یک قطعه متحرک بوده که باعث کاهش احتمال خرابی می‌شود. زاویه کاری این نوع معمولاً بین ۹۰ تا ۲۸۰ درجه قرار دارد.

از نظر عملکردی، پاسخ سریع‌تر و حرکت نرم‌تری نسبت به نوع رک و پینیون دارند. همچنین قابلیت تحمل بارهای جانبی بالاتری داشته و در برابر ضربه مقاوم‌ترند. اما محدودیت اصلی آن‌ها، پیچیدگی ساخت و در نتیجه هزینه بالاتر است. جک پنوماتیک چرخشی نوع پره‌ای معمولاً گران‌تر از نوع رک و پینیون هستند.

ترکیبی (Combination)

جک‌های چرخشی پنوماتیک نوع ترکیبی معمولاً در کاربردهای خاص و تخصصی مورد استفاده قرار می‌گیرند. برخی از این طراحی‌ها شامل سیستم‌های چندمرحله‌ای هستند که امکان دستیابی به گشتاور بسیار بالا را فراهم می‌آورند.

در برخی موارد، ترکیب مکانیزم هیدرولیک و پنوماتیک نیز به کار می‌رود. این نوع سیلندرهای دورانی معمولاً در صنایع سنگین و کاربردهای خاص مورد استفاده قرار می‌گیرند.

جدول مقایسه انواع طراحی:

نوع طراحی	زاویه چرخش	گشتاور	دقت	هزینه	کاربرد اصلی
رک و پینیون	۹۰-۱۸۰ درجه	متوسط تا بالا	متوسط	اقتصادی	عمومی
پره‌ای	۹۰-۲۸۰ درجه	بالا	بسیار بالا	بالا	دقیق
ترکیبی	متغیر	بسیار بالا	بالا	بسیار بالا	تخصصی

کاربردهای جک‌های چرخشی پنوماتیک در صنعت

جک‌های چرخشی پنوماتیک در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند که در ادامه برخی از آنها را بررسی می‌کنیم.

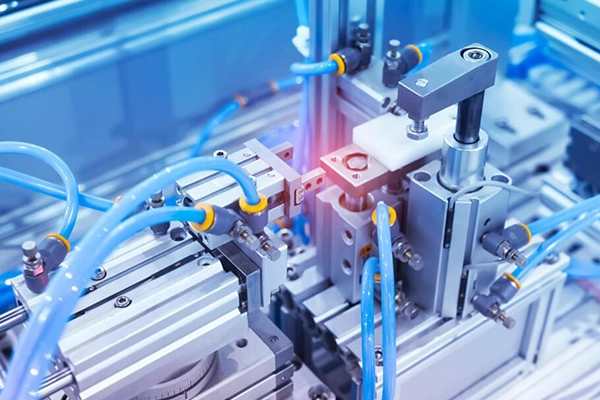

کاربرد سیلندرهای دورانی در اتوماسیون صنعتی

در حوزه اتوماسیون صنعتی، سیلندرهای چرخشی پنوماتیک وظیفه کنترل و موقعیت‌یابی دقیق تجهیزات را بر عهده دارند. کاربردهای اصلی در این حوزه شامل:

کنترل کردن شیرها، گیت‌ها و استاپرها در فرآیندهای تولید

• کنترل شیرهای توپی با قطر ½ اینچ تا ۲۴ اینچ در صنایع نفت و گاز
• اتوماسیون شیرهای پروانه‌ای در سیستم‌های تهویه و تصفیه هوا
• کنترل شیرهای سه‌راهه در فرآیندهای شیمیایی و پتروشیمی
• عملکرد در محیط‌های انفجاری با گواهی ATEX و IECEx

اتومات کردن بازوهای رباتیک برای جوشکاری، جابه‌جایی قطعات و مونتاژ کردن

• چرخش مفاصل رباتیک با دقت ۰.۱± درجه
• موقعیت‌یابی قطعات در خطوط مونتاژ خودرو
• کنترل ابزارهای جوشکاری و برش در رباتیک
• سیستم‌های Pick & Place با سرعت بالا
• پالت‌گذاری و بسته‌بندی خودکار

کاربرد جک‌های روتاری در خطوط تولید

سیلندر چرخشی پنوماتیک در خطوط تولید وظایف متنوعی را انجام می‌دهد:

چرخاندن نوار نقاله‌ها، میزهای دوار و سیستم‌های دسته‌بندی

• تغییر مسیر نوار نقاله‌ها با زوایای ۹۰ و ۱۸۰ درجه
• چرخش میزهای ایندکسینگ در خطوط مونتاژ
• سیستم‌های دسته‌بندی محصولات با سرعت تا ۱۲۰ قطعه در دقیقه
• کنترل گیت‌های هدایت در سیستم‌های کانوایر
• میزهای دوار چندایستگاهه در خطوط بسته‌بندی

جابه‌جا کردن محصولات در خط تولید و تغییر جهت حرکت محصول

• انحراف مسیر محصولات در تقاطع‌های خط تولید
• چرخش قطعات قبل از عملیات کنترل کیفیت
• تنظیم موقعیت محصولات برای عملیات حکاکی و برچسب‌زنی
• سیستم‌های ریجکت در خطوط بازرسی خودکار
• کنترل جهت‌گیری بطری و ظروف در صنایع مواد غذایی

کاربرد جک‌های چرخشی در تجهیزات پزشکی

• موقعیت‌یابی تخت‌های جراحی با دقت میکرونی
• تنظیم زاویه دستگاه‌های تصویربرداری (CT ،‌MRI، ماموگرافی)
• کنترل میکروسکوپ‌های جراحی و دندانپزشکی
• اتوماسیون تجهیزات آزمایشگاهی و دستگاه‌های تست خون
• سیستم‌های توزیع دارو در بیمارستان‌ها

سایر کاربردهای صنعتی:

• صنایع معدن: کنترل تجهیزات حفاری، کانوایرهای سنگین، سیستم‌های غربالگری
• خودروسازی: خطوط جوشکاری بدنه، رباتیک رنگ‌آمیزی، مونتاژ موتور و گیربکس
• هوافضا: کنترل سطوح کنترل هواپیما، سیستم‌های فرود، تجهیزات تست و کالیبراسیون
• صنایع غذایی: پر کردن و درب‌بندی ظروف، سیستم‌های مخلوط‌کن، کنترل دمای فر
• نساجی: کنترل نخ‌ریسی، رنگرزی، سیستم‌های برش و دوخت خودکار

بهترین برندهای جک‌های چرخشی در بازار ایران

جک روتاری فستو با سری‌های DSM ،‌DRVS و DRRD در بازار ایران حضور دارد. سری DSM دارای تکنولوژی Semi-Rotary Drive با زاویه چرخش ۹۰ تا ۲۷۰ درجه و گشتاور ۰.۱۵ تا ۲۰ نیوتن‌متر است. سری DRVS با مکانیزم Vane، زاویه چرخش ۹۰ تا ۲۷۰ درجه و گشتاور ۰.۳۵ تا ۲۰ نیوتن‌متر برای کاربردهای دقیق مناسب است. محصولات فستو دارای استاندارد IP65، سیستم میرایی هیدرولیک و قابلیت کار در دمای منفی ۲۰ تا مثبت ۸۰ درجه سانتیگراد هستند.

جک چرخشی ایرتک در سری‌های HRQ ،‌CRQ و TRQ عرضه می‌شود. سری HRQ دارای مکانیزم Rack & Pinion با گشتاور ۰.۳۳ تا ۱۲۰ نیوتن‌متر و زاویه چرخش ۹۰، ۱۸۰ درجه است. سری CRQ با تکنولوژی Compact Vane، گشتاور ۳ تا ۲۰۰ نیوتن‌متر و دقت تکرارپذیری ۰.۱± درجه ارائه می‌دهد. این محصولات دارای بادی آلومینیوم آنودایز و یاتاقان‌های نیدل هستند.

SMC ژاپن با سری‌های CRB2 ،‌MSQB و CRA1 در بازار حضور دارد. سری CRB2 دارای مکانیزم Vane با ۵ سایز مختلف، گشتاور ۱ تا ۳ نیوتن‌متر و امکان نصب سنسور Auto Switch است. سری MSQB با تکنولوژی میکرو، گشتاور ۰.۰۵ تا ۲.۵ نیوتن‌متر برای کاربردهای ظریف طراحی شده است. محصولات SMC دارای گواهی CE، RoHS و استاندارد بین‌المللی ISO 6431 هستند.

پارکر هانیفین در سری‌های PTR ،‌HP و PV محصولات متنوع ارائه می‌دهد. سری PTR با مکانیزم Rack & Pinion، گشتاور ۴.۴ تا ۲۵۷ نیوتن‌متر و قابلیت کار در فشار تا ۱۰ بار مناسب کاربردهای عمومی است. سری HP با طراحی Large Bore، گشتاور ۵۰۸ تا ۱۱۳۰ نیوتن‌متر برای صنایع سنگین و سری PV با مکانیزم Vane، گشتاور ۰.۹ تا ۲۰۳ نیوتن‌متر برای کاربردهای دقیق بهینه شده است.

جدول مقایسه تخصصی برندهای مطرح:

برند	سری	مکانیزم	گشتاور (Nm)	زاویه	فشار کاری
فستو	DSM	Vane	۰.۱۵-۲۰	۹۰-۲۷۰ درجه	۴-۸ بار
فستو	DRVS	Vane	۰.۳۵-۲۰	۹۰-۲۷۰ درجه	۲-۸ بار
ایرتک	HRQ	R&P	۰.۳۳-۱۲۰	۹۰-۱۸۰ درجه	۱.۵-۱۰ بار
ایرتک	CRQ	Vane	۳-۲۰۰	۹۰-۲۷۰ درجه	۲-۱۰ بار
SMC	CRB2	Vane	۱-۳	۹۰-۲۷۰ درجه	۱.۵-۱۰ بار
SMC	MSQB	R&P	۰.۰۵-۲.۵	۹۰ درجه	۲-۷ بار
پارکر	PTR	R&P	۴.۴-۲۵۷	۹۰-۳۶۰ درجه	۳-۱۰ بار
پارکر	HP	R&P	۵۰۸-۱۱۳۰	۹۰-۳۶۰ درجه	۴-۱۰ بار
پارکر	PV	Vane	۰.۹-۲۰۳	۹۰-۲۷۰ درجه	۳-۱۰ بار
کموزی	RPC	R&P	۱۰-۸۰	۹۰-۱۸۰ درجه	۲-۱۰ بار
CKD	SRL	Vane	۲-۱۵	۹۰-۱۹۰ درجه	۱.۵-۱۰ بار
KOGANEI	KRA	R&P	۱-۱۰	۹۰-۱۸۰ درجه	۲-۸ بار
PNEUMAX	1440	R&P	۲۰-۱۵۰	۹۰-۱۸۰ درجه	۲-۱۰ بار
NORGREN	RA	Vane	۵-۳۰	۹۰-۲۷۰ درجه	۲-۱۰ بار
METAL WORK	RA	R&P	۲۰-۲۰۰	۹۰-۱۸۰ درجه	۲-۱۰ بار
ROTORK	GP	R&P	۵۰-۲۰۰	۹۰ درجه	۴-۱۰ بار
BIFOLD	QT	R&P	۱۰-۵۰	۹۰ درجه	۳-۱۰ بار

شرکت دامون به‌عنوان تامین‌کننده معتبر این محصولات، امکان ارائه بهترین گزینه‌ها را با قیمت جک پنوماتیک چرخشی رقابتی فراهم آورده است.

قیمت جک پنوماتیک چرخشی

ابعاد و گشتاور خروجی مهم‌ترین عامل تعیین‌کننده قیمت جک چرخشی پنوماتیک محسوب می‌شود. جک‌های روتاری با گشتاور پایین از ۰.۵ تا ۲۰ نیوتن‌متر معمولاً در رده قیمتی اقتصادی قرار دارند، در حالی که مدل‌های معمولی با گشتاور ۲۰ تا ۲۰۰ نیوتن‌متر در رده قیمتی متوسط و مدل‌های سنگین با گشتاور بالای ۲۰۰ نیوتن‌متر قیمت بالاتری دارند.

برند و کشور سازنده نیز تأثیر مستقیمی بر قیمت جک روتاری دارد. محصولات آلمانی و ژاپنی معمولاً گران‌ترین گزینه‌ها هستند، در حالی که برندهای تایوانی و کره‌ای گزینه‌های اقتصادی‌تری ارائه می‌دهند. نوع طراحی نیز مؤثر است؛ سیلندرهای چرخشی پنوماتیک نوع پره‌ای معمولاً گران‌تر از نوع رک و پینیون هستند.

ویژگی‌هایی مانند سیستم میرایی، سنسورهای موقعیت، مقاومت در برابر خوردگی و گواهی‌نامه‌های ایمنی نیز بر قیمت نهایی تأثیرگذار هستند.

برای دریافت آخرین قیمت‌ها و مشاوره تخصصی در خصوص انتخاب مناسب‌ترین مدل، با کارشناسان دامون تماس بگیرید.

معیارهای انتخاب جک چرخشی مناسب

گشتاور خروجی مهم‌ترین معیار انتخاب است که باید با ضریب اطمینان ۱.۵ تا ۲ برابر نیاز واقعی محاسبه شود. زاویه چرخش مورد نیاز تعیین‌کننده نوع مکانیزم است؛ برای زوایای کمتر از ۱۸۰ درجه نوع رک و پینیون و برای زوایای بیشتر نوع پره‌ای مناسب‌تر است.

فشار کاری و دبی هوای فشرده باید با شرایط شبکه پنوماتیک سازگار باشد. اکثر سیلندرهای دورانی پنوماتیک در فشار ۶ بار عملکرد بهینه دارند اما قابلیت کار تا ۱۰ بار را نیز دارا هستند. کیفیت هوای فشرده طبق استاندارد ISO 8573 باید تأمین شود.

شرایط محیطی شامل دما، رطوبت، احتمال تماس با مواد خورنده و وجود گرد و غبار در انتخاب مواد ساخت و نوع پوشش تأثیرگذار است. جک‌های پنوماتیک چرخشی استاندارد معمولاً در محدوده دمایی منفی ۲۰ تا مثبت ۸۰ درجه عملکرد مناسبی دارند.

تناسب با نوع اتوماسیون از جمله سرعت مورد نیاز، دقت موقعیت‌یابی، نوع کنترل و امکان تعمیر و نگهداری نیز در انتخاب مؤثر است.

برای مشاوره تخصصی در خصوص انتخاب مناسب‌ترین جک چرخشی پنوماتیک متناسب با شرایط پروژه خود، با متخصصان دامون تماس بگیرید.

نکات مهم برای افزایش طول عمر جک‌های چرخشی پنوماتیک

عمر مفید جک‌های چرخشی پنوماتیک تا حد زیادی به کیفیت نگهداری و رعایت اصول صحیح بهره‌برداری وابسته است. رعایت این نکات می‌تواند عمر دستگاه شما را تا ۳ برابر افزایش دهد.

تأمین هوای تمیز و خشک باید اولویت اول باشد. استفاده از سیستم فیلتراسیون مناسب با دقت ۵ میکرون، نصب خشک‌کن هوا و تخلیه منظم مخازن آب باعث جلوگیری از ورود آلودگی‌ها و رطوبت به سیلندر چرخشی پنوماتیک می‌شود. کیفیت هوا طبق استاندارد ISO 8573 کلاس ۳-۴-۳ (کلاس ذرات جامد-رطوبت-روغن) باید تأمین شود که به ترتیب حداکثر ۵ میکرون ذرات، نقطه شبنم منفی ۲۰ درجه سانتیگراد و ۵ میلی‌گرم بر متر مکعب روغن را تضمین می‌کند.

روغن‌کاری اصولی با استفاده از روغن مخصوص سیستم‌های پنوماتیک و رعایت دوره‌های تعویض توصیه شده ضروری است. جک‌های روتاری پنوماتیک بدون روغن‌کاری مناسب دچار سایش زودرس و کاهش راندمان می‌شوند. استفاده از واحدهای تنظیم روغن (Lubricator) در مسیر هوای ورودی توصیه می‌شود.

بررسی و تعویض منظم پکینگ‌ها برای حفظ آب‌بندی ضروری است. نشت هوا علاوه بر کاهش عملکرد، باعث افزایش مصرف انرژی و ایجاد صدا می‌شود.

جلوگیری از قرارگیری جک در معرض دماهای بسیار بالا، مواد خورنده و ضربات مکانیکی را نیز مورد توجه قرار دهید.

رعایت گشتاور پیچ‌ها، استفاده از اتصالات مناسب، کالیبراسیون دوره‌ای و تعویض قطعات فرسوده از دیگر نکات مهم برای افزایش طول عمر جک‌های چرخشی پنوماتیک هستند.

کاتالوگ جک روتاری پنوماتیک

برندهای معتبر معمولا برای جک روتاری کاتالوگ جداگانه‌ای منتشر می‌کنند که جزئیات محصول در آن درج شده است. همچنین با مراجعه به سایت برندهایی مثل فستو می‌توانید با توجه به نیاز صنعت خود، جک روتاری مناسب را انتخاب کنید. در ادامه دو نمونه از کاتالوگ جک روتاری آمده است:

دانلود کاتالوگ جک روتاری فستو مدل dsl

دانلود کاتالوگ جک روتاری رک و پینیون برند smc
