شیر مکانیکی پنوماتیک

شیر مکانیکی پنوماتیک نوعی شیر کنترلی است که برخلاف شیرهای برقی یا الکترونیکی، تنها با اعمال نیروی فیزیکی مستقیم فعال می‌شود. این تجهیزات که بر اساس اصول مکانیکی محض طراحی شده‌اند، از طریق مکانیسم‌هایی نظیر اهرم، رولر، بادامک یا دکمه فشاری عمل کرده و جریان هوای فشرده و سایر گازها را در سیستم‌های پنوماتیک کنترل می‌کنند.

ویژگی بارز این شیرها در ساده‌بودن عملکردشان نهفته است. هنگامی که اپراتور نیروی مکانیکی را به عملگر شیر اعمال می‌کند، این نیرو مستقیماً به قطعات داخلی شیر منتقل شده و باعث باز یا بسته شدن مسیرهای جریان می‌گردد. پس از برداشته شدن این نیرو، فنر بازگشت داخل شیر، آن را به حالت اولیه برمی‌گرداند که این حالت می‌تواند به صورت «نرمال اوپن (Normally Opened)» یا «نرمال کلوز (Normally Closed)» طراحی شود.

برتری اصلی شیرهای مکانیکی پنوماتیک نسبت به نمونه‌های برقی را می‌توان استقلال کاملشان از منابع انرژی الکتریکی دانست. این ویژگی آنها را برای استفاده در محیط‌های خطرناک، مناطق انفجارآفرین و مکان‌هایی که دسترسی به برق محدود است، بسیار مناسب می‌سازد. همچنین زمان پاسخ فوری و قابلیت کنترل دقیق از مزایای دیگر این تجهیزات محسوب می‌شود.

برای دریافت مشاوره تخصصی جهت انتخاب مناسب‌ترین شیر مکانیکی پنوماتیک متناسب با نیازهای صنعتی خود، کارشناسان مجرب دامون آماده پاسخگویی هستند.

همچنین برای مطالعه در مورد سایر مدل‌های شیر می‌توانید صفحه شیر پنوماتیک را ببینید.

مزایای شیر مکانیکی پنوماتیک

1. قابلیت اطمینان بالا: ساختار ساده و عدم وابستگی به قطعات الکترونیکی پیچیده، باعث افزایش چشمگیر اطمینان‌پذیری این شیرها شده است. با حداقل قطعات متحرک و عدم نیاز به مدارات کنترل الکتریکی، احتمال خرابی و نیاز به تعمیرات کاهش یافته و عمر مفید این شیرها به طور قابل توجهی افزایش می‌یابد.

2. سادگی در نصب و راه‌اندازی: برخلاف شیرهای برقی که نیاز به سیم‌کشی، تابلو کنترل و سیستم‌های پیچیده دارند، شیرهای مکانیکی پنوماتیک تنها با اتصال خطوط پنوماتیک و قرارگیری در محل مناسب آماده بهره‌برداری می‌شوند. این ویژگی هزینه‌های نصب را کاهش داده و زمان راه‌اندازی پروژه‌ها را تا حد زیادی کوتاه می‌کند.

3. مقرون به صرفه بودن: علاوه بر قیمت خرید پایین‌تر نسبت به شیرهای اتوماتیک، هزینه‌های نگهداری و تعمیرات این شیرها نیز به دلیل ساختار ساده‌تر، بسیار کمتر است. عدم نیاز به قطعات یدکی الکترونیکی گران‌قیمت و امکان تعمیر آسان توسط تکنسین‌های عادی، این شیرها را به گزینه‌ای اقتصادی برای بسیاری از کاربردهای صنعتی تبدیل کرده است.

اجزای شیر مکانیکی پنوماتیک

برای انتخاب مناسب و استفاده بهینه از این تجهیزات باید با اجزای شیرهای مکانیکی پنوماتیک آشنا شویم که در ادامه توضیح داده شده است.

بدنه

بدنه شیر (Valve Body) قلب اصلی سیستم محسوب می‌شود که معمولاً از فولاد ضدزنگ، آلومینیوم یا پلیمرهای مقاوم ساخته می‌شود. این قطعه حاوی کانال‌ها و محفظه‌هایی است که مسیر جریان سیال را تعیین می‌کند و باید در برابر فشار کاری سیستم مقاومت کافی داشته باشد.

عملگر

عملگر (Actuator) قسمتی است که نیروی خارجی را دریافت کرده و آن را به حرکت مکانیکی تبدیل می‌کند. در انواع مختلف شیرها، عملگر می‌تواند به صورت اهرم، دکمه، پدال یا رولر طراحی شود. کیفیت مواد و دقت ساخت عملگر تاثیر مستقیمی بر حساسیت و دوام شیر دارد.

ساقه

ساقه شیر (Valve Stem) واسطه انتقال حرکت از عملگر به قسمت‌های داخلی شیر است. این قطعه باید علاوه بر مقاومت مکانیکی، در برابر خورندگی نیز مقاوم باشد تا طی سال‌ها کارکرد، عملکرد مطلوبی داشته باشد.

پورت‌ها

پورت‌ها (Ports) دریچه‌های ورودی و خروجی شیر هستند که جریان سیال از طریق آنها کنترل می‌شود. تعداد و اندازه پورت‌ها بر اساس نوع کاربری و میزان جریان مورد نیاز طراحی می‌شوند.

آب‌بندها

آب‌بندها (Seals) وظیفه جلوگیری از نشتی سیال را بر عهده دارند و معمولاً از لاستیک‌های مخصوص یا پلیمرهای مقاوم ساخته می‌شوند.

اسپول یا پاپت

اسپول یا پاپت (Spool/Poppet) عنصر کنترل‌کننده اصلی جریان است که بسته به نوع شیر، می‌تواند به صورت استوانه‌ای (اسپول) با حرکت خطی یا به شکل مخروطی (پاپت) با حرکت عمودی طراحی شود. این قطعه با حرکت خود، مسیرهای جریان را باز یا مسدود می‌کند و طراحی آن تاثیر مستقیمی بر دقت کنترل و میزان افت فشار سیستم دارد.

فنر بازگشت

فنر بازگشت (Spring) وظیفه بازگرداندن شیر به حالت اولیه پس از برداشته شدن نیروی عملگر را دارد.

درب‌های انتهایی

درب‌های انتهایی (End Caps) بسته‌بندی نهایی سیستم را تأمین می‌کنند.

طرز کار شیر مکانیکی پنوماتیک

عملکرد شیرهای مکانیکی پنوماتیک بر اساس اصول مکانیک کلاسیک و بدون وابستگی به سیستم‌های الکتریکی یا الکترونیک صورت می‌گیرد.

اپراتور نیروی لازم را به عملگر اعمال می‌کند. این نیرو از طریق ساقه شیر به اسپول یا پاپت منتقل شده و باعث جابه‌جایی آن می‌شود. این حرکت موجب تغییر مسیر جریان، باز یا بسته شدن کانال‌های مختلف می‌شود در نهایت جریان سیال کنترل می‌گردد.

نکته مثبت این روش کنترل در سرعت پاسخ فوری و عدم نیاز به زمان پردازش سیگنال‌های الکتریکی است. همچنین قابلیت کارکرد در شرایط دمایی شدید، محیط‌های مرطوب و مناطق خطرناک، این شیرها را به گزینه‌ای مناسب برای کاربردهای صنعتی حساس تبدیل کرده است.

پس از برداشته شدن نیروی عملگر، فنر بازگشت شیر را به حالت نرمال برمی‌گرداند که این حالت بسته به نوع طراحی می‌تواند باز یا بسته باشد.

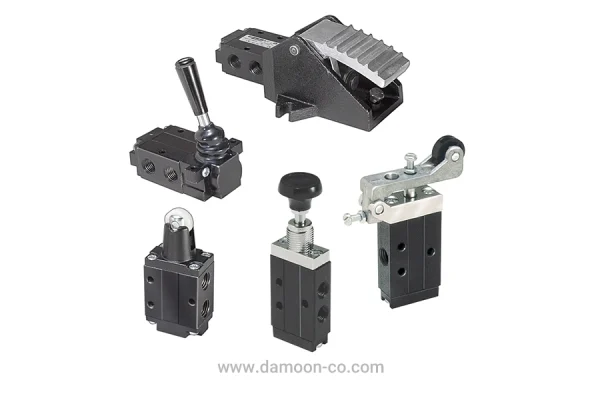

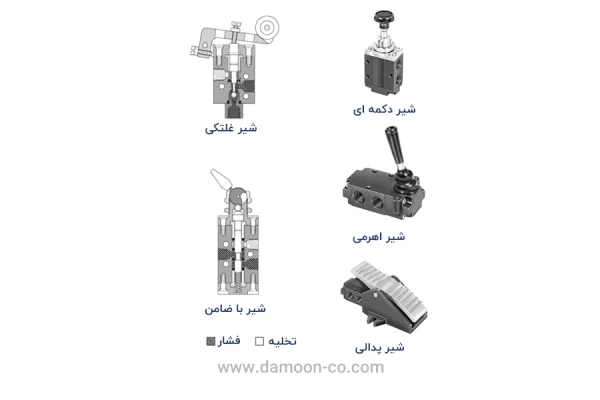

انواع شیر مکانیکی پنوماتیک

شیرهای مکانیکی پنوماتیک بر اساس نوع تحریک مکانیکی و ساختار عملگر آنها به دسته‌های مختلفی تقسیم می‌شوند.

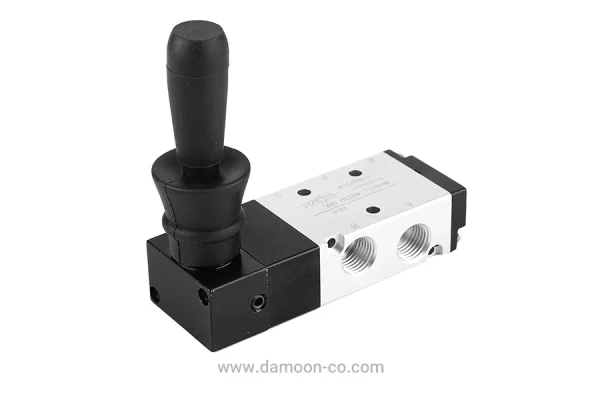

شیر اهرمی (Lever Operated) پنوماتیک

شیرهای اهرمی با استفاده از یک اهرم مکانیکی عمل کرده و امکان کنترل دستی آسان و دقیق را فراهم می‌کنند.

طراحی ارگونومیک اهرم باعث کاهش نیروی مورد نیاز برای فعالسازی شده و امکان کنترل تدریجی جریان را نیز فراهم می‌سازد. این نوع شیرها در خطوط تولید که نیاز به کنترل دستی سریع و مکرر دارند، کاربرد وسیعی یافته‌اند.

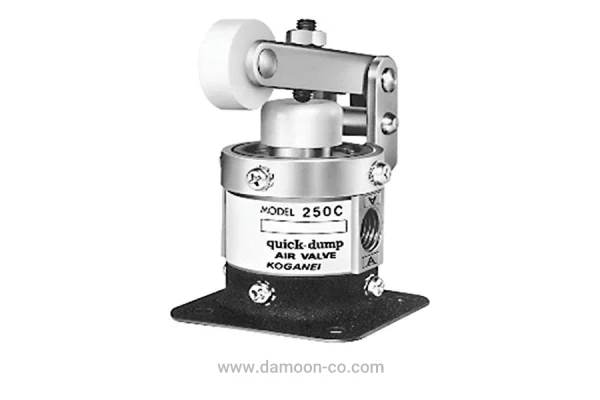

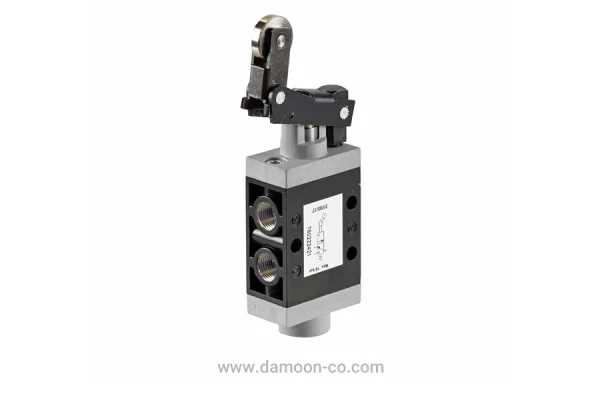

شیر رولری (Roller Lever Operated) شیر پنوماتیک

شیرهای رولری مجهز به رولر در انتهای اهرم هستند که امکان فعالسازی از طریق تماس با اجسام متحرک را فراهم می‌کنند.

این طراحی باعث کاهش سایش و افزایش عمر مفید شیر می‌شود. در خطوط مونتاژ خودرو و نوارهای نقاله که قطعات با سرعت بالا حرکت می‌کنند، این شیرها عملکرد بهینه‌ای دارند.

شیر بادامکی (Cam Operated) پنوماتیک

شیرهای بادامکی با استفاده از مکانیسم کم (Cam) یا همان بادامک فعال می‌شوند و امکان برنامه‌ریزی دقیق زمان‌بندی عملیات را فراهم می‌کنند.

این شیرها معمولاً در ماشین‌آلات دوار و سیستم‌هایی که نیاز به تکرار دقیق عملیات دارند، استفاده می‌شوند. قابلیت تنظیم زاویه فعالسازی و کنترل دقیق زمان‌بندی از مزایای کلیدی این نوع شیرها محسوب می‌شود.

بادامک قطعه‌ای چرخان یا کشویی در یک اتصال مکانیکی است که در تبدیل حرکت چرخشی به حرکت خطی مورد استفاده قرار می‌گیرد.

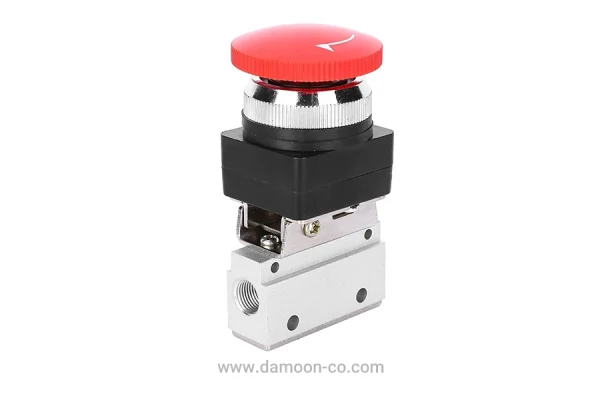

شیر فشاری (Push Button Operated) پنوماتیک

شیرهای دکمه‌ای یا فشاری با اعمال فشار مستقیم بر روی دکمه فعال می‌شوند و برای کاربردهایی که نیاز به کنترل نقطه‌ای و دقیق دارند، طراحی شده‌اند. این شیرها معمولاً در کنترل‌های دستی، سیستم‌های ایمنی و مواردی که اپراتور باید کنترل کاملی بر زمان فعالسازی داشته باشد، کاربرد دارند.

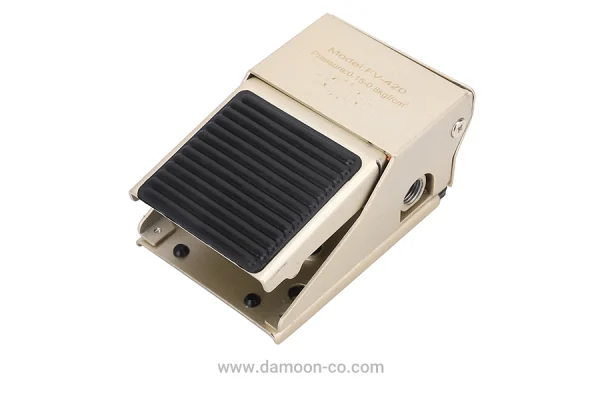

شیر پدالی (Foot Pedal Operated) پنوماتیک

شیرهای پدالی که با فشردن پدال توسط پای اپراتور فعال می‌شوند، برای مواردی طراحی شده‌اند که دست‌های اپراتور درگیر کارهای دیگر است.

در صنایع بسته‌بندی، جوشکاری و مونتاژ قطعات که نیاز به استفاده همزمان از دو دست وجود دارد، این شیرها کاربرد دارند.

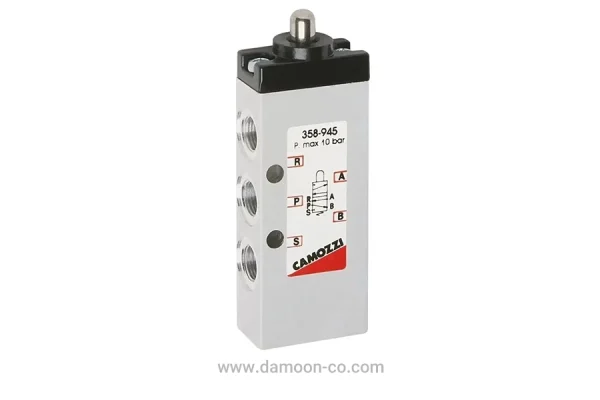

شیر میکروسوییچی (Plunger/Limit Switch Operated) پنوماتیک

شیرهای میکروسوییچی یا پلانجری با تماس مستقیم جسم با پلانجر فعال می‌شوند و معمولاً به عنوان سنسور موقعیت و کنترل‌کننده محدوده حرکت استفاده می‌شوند.

این شیرها در سیستم‌های اتوماسیون که نیاز به تشخیص دقیق موقعیت قطعات دارند، نقش مهمی دارند. قابلیت تنظیم حساسیت و مقاومت در برابر ارتعاشات از ویژگی‌های مهم این نوع شیرها است.

پلانجر وسیله‌ای است که توسط یا در خلاف جهت فشار سیال به حرکت در می‌آید.

کاربرد شیر مکانیکی پنوماتیک

• اتوماسیون: در سیستم‌های اتوماسیون صنعتی این شیرها به عنوان عنصر کنترل اولیه در خطوط تولید، سیستم‌های بسته‌بندی و مونتاژ قطعات استفاده می‌شوند.
• ماشین‌آلات تولیدی: این ماشین‌آلات نیز از کاربردهای اصلی این شیرها محسوب می‌شوند، به‌ویژه در مواردی که نیاز به کنترل موقتی یا دوره‌ای جریان وجود دارد. در دستگاه‌های پرس، ماشین‌های تزریق پلاستیک و تجهیزات بسته‌بندی، این شیرها امکان کنترل دقیق زمان‌بندی عملیات را ایجاد کرده‌اند.
• محیط‌های پرخطر: محیط‌های خطرناک و انفجارآفرین یکی از مهم‌ترین حوزه‌های کاربرد شیرهای مکانیکی پنوماتیک است. در پالایشگاه‌ها، صنایع پتروشیمی و کارخانه‌های شیمیایی که استفاده از تجهیزات الکتریکی محدودیت دارد، این شیرها به عنوان راه‌حل ایمن و قابل اعتماد مطرح هستند.
• مونتاژ: خطوط مونتاژ و نقاله‌ها نیز از دیگر کاربردهای رایج این تجهیزات هستند که نیاز به پاسخ سریع مکانیکی دارند و در آنها سرعت و دقت عمل از اهمیت بالایی برخوردار است.

بهترین برندهای شیر مکانیکی پنوماتیک

در بازار جهانی، برندهای معتبری شیرهای مکانیکی پنوماتیک را تولید کرده‌اند که با تکیه بر دهه‌ها تجربه و فناوری خود، محصولاتی با کیفیت بالا ارائه می‌دهند. این برندها توسط شرکت دامون در ایران عرضه شده‌اند.

پارکر هانیفین

پارکر هانیفین (Parker Hannifin) به عنوان یکی از پیشگامان صنعت کنترل حرکت و فناوری سیالات، طیف جامعی از شیرهای مکانیکی پنوماتیک با کیفیت بالا تولید می‌کند.

این شرکت آمریکایی با بیش از یک قرن سابقه، استانداردهای صنعتی مختلفی را در زمینه دقت و اطمینان‌پذیری محصولات خود رعایت می‌کند.

شیر مکانیکی فستو

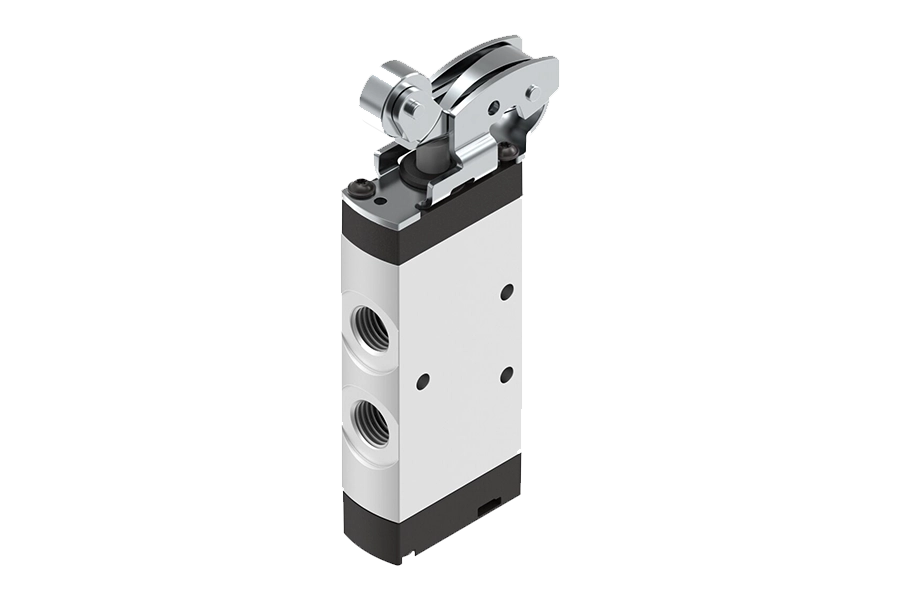

فستو (Festo) آلمان نیز با تمرکز بر فناوری‌های پیشرفته، شیرهایی با طراحی ارگونومیک و عملکرد بهینه ارائه می‌دهد که در صنایع اتوماسیون کاربرد زیادی دارند و البته با قیمت بالاتری هم عرضه می‌شوند.

شیر مکانیکی SMC

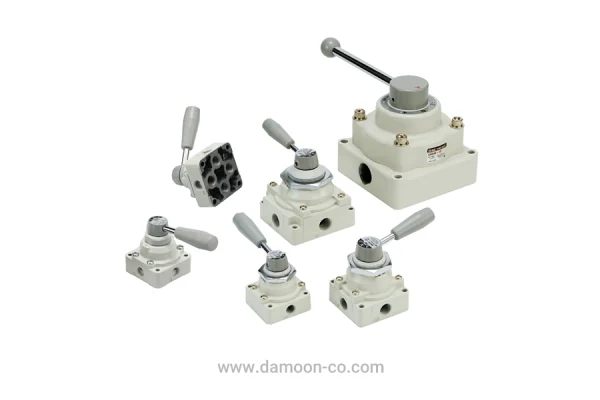

SMC ژاپن نیز به عنوان بزرگترین تولیدکننده جهانی قطعات پنوماتیک، تکنولوژی پیشرفته و کنترل کیفیت سطح بالایی را در تولید شیرهای مکانیکی خود به کار می‌گیرد.

شیر مکانیکی نورگرن

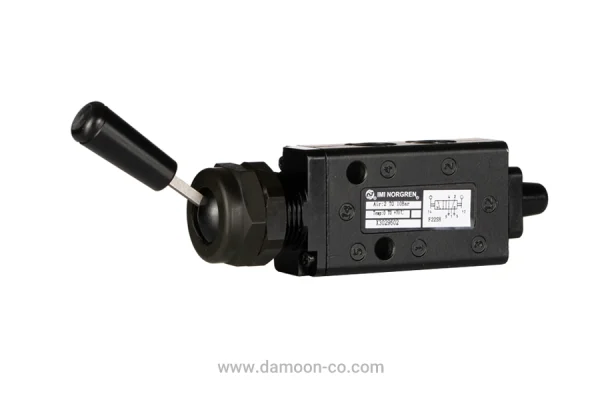

نورگرن (Norgren) انگلیس نیز با تخصص چندین ساله در راه‌حل‌های اتوماسیون صنعتی، محصولاتی مقاوم و قابل اعتماد برای کاربردهای سنگین تولید می‌کند.

شیر مکانیکی اونتیکس

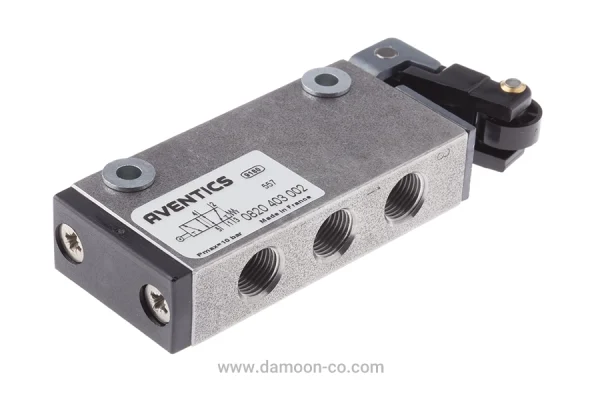

اونتیکس (AVENTICS) که اکنون بخشی از امرسون الکتریک محسوب می‌شود، با شعار هوشمند و قابل اعتماد، شیرهای مکانیکی پنوماتیک تولید می‌کند.

شرکت دامون آماده ارائه مشاوره تخصصی برای انتخاب مناسب‌ترین برند و مدل شیر مکانیکی پنوماتیک متناسب با شرایط خاص کاربری شما است.

قیمت شیر مکانیکی پنوماتیک

قیمت‌گذاری شیرهای مکانیکی پنوماتیک تحت تأثیر عوامل متعددی قرار می‌گیرد.

• مشخصات شیر: مشخصات فنی شیر شامل اندازه، ظرفیت جریان، فشار کاری و تعداد پورت‌ها، مهم‌ترین عوامل تعیین‌کننده قیمت محسوب می‌شود. شیرهای با ظرفیت بالا و مقاومت زیاد در برابر فشار، طبیعتاً قیمت بالاتری دارند.
• مواد استفاده شده در شیر: جنس مواد اولیه نیز تاثیر بسزایی بر قیمت نهایی دارد. شیرهای ساخته شده از فولاد ضدزنگ یا آلیاژهای مخصوص، نسبت به نمونه‌های آلومینیومی یا چدنی گران‌تر هستند اما دوام و مقاومت بیشتری در برابر خوردگی و شرایط سخت کاری ارائه می‌دهند.
• برند تولیدکننده: برند و کیفیت ساخت نیز همیشه تاثیرگذار بوده است، زیرا برندهای معتبر با تضمین کیفیت خود و خدمات پس از فروش، قیمت بالاتری دارند.
• استانداردهای رعایت شده: گواهینامه‌ها و استانداردهای صنعتی مورد نیاز هم بر هزینه نهایی تاثیر می‌گذارد. شیرهای دارای تأییدیه‌های بین‌المللی نظیر CE ،‌ATEX یا FDA برای کاربردهای تخصصی، هزینه بیشتری دارند.

نکات مهم در خرید شیر مکانیکی پنوماتیک

تعیین مشخصات عملیاتی: دانستن فشار کاری، دمای محیط، نوع سیال عبوری و میزان جریان مورد نیاز، اولین و مهم‌ترین گام در فرآیند انتخاب شیر مکانیکی پنوماتیک محسوب می‌شود.

ارزیابی شرایط محیطی: وجود رطوبت، گازهای خورنده یا امکان انفجار تاثیر مستقیمی بر انتخاب جنس مواد و نوع حفاظت مورد نیاز دارد.

در نظر گرفتن هزینه‌ها: هزینه نگهداری و دسترسی به قطعات یدکی نیز عاملی مهم در تصمیم‌گیری نهایی است که می‌تواند در بلندمدت بر هزینه‌های عملیاتی شما تأثیر داشته باشد.

جهت دریافت مشاوره تخصصی و راهنمایی در انتخاب مناسب‌ترین شیر مکانیکی پنوماتیک بر اساس نیازهای خاص شما، با کارشناسان مجرب دامون در تماس باشید.

خرید شیر مکانیکی پنوماتیک از دامون

شرکت دامون با بیش از یک دهه فعالیت مستمر در زمینه تامین تجهیزات صنعتی و همکاری با بزرگترین صنایع کشور، آماده ارائه خدمات جامع در زمینه تامین شیرهای مکانیکی پنوماتیک است.

تیم کارشناسان دامون با درنظرگیری نیازهای فنی، شرایط و محدودیت‌های شما، بهترین راه‌حل را پیشنهاد می‌دهند.
