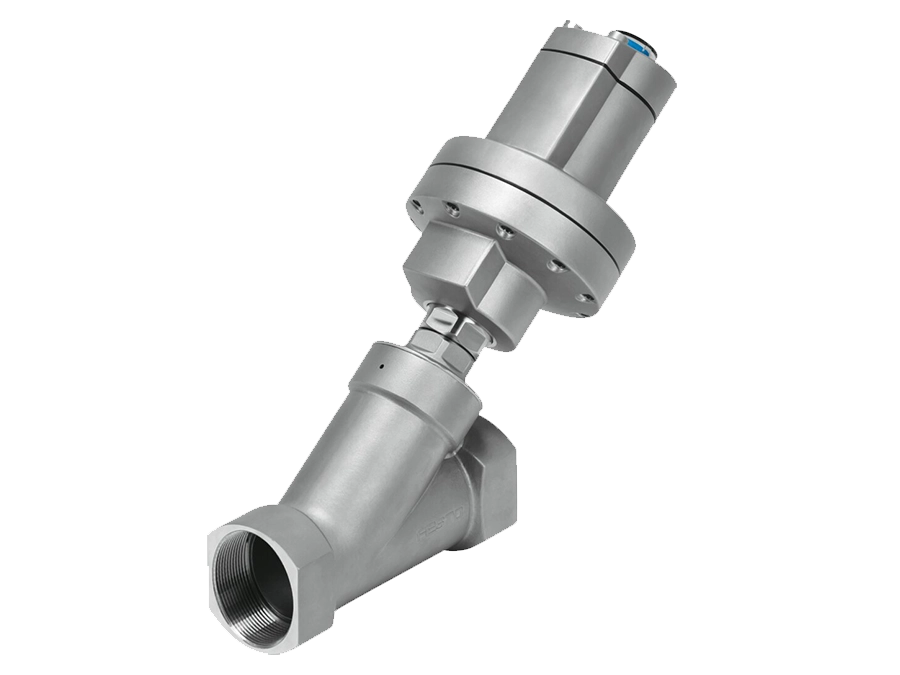

انگل ولو پنوماتیک

شیر زاویه‌ای پنوماتیک (Pneumatic Angle Valve) نوعی شیر صنعتی پیشرفته است که در سیستم‌های کنترل خودکار برای باز و بسته شدن با هوای فشرده کار می‌کند. این شیر با طراحی زاویه‌ای خود، مسیر جریان سیال را به گونه‌ای هدایت می‌کند که بازدهی انتقال حداکثر شود و افت فشار به حداقل برسد.

طراحی زاویه‌دار این انگل ولو امکان عبور جریان در مسیری مستقیم و بدون انحنای شدید را فراهم می‌کند و این ویژگی باعث افزایش چشمگیر ظرفیت عبور جریان نسبت به شیرهای مستقیم می‌شود. در واقع، این طراحی مشکل کاهش فشار در نقاط اتصال را برطرف کرده و امکان کنترل سیالات با ویسکوزیته بالا یا حتی مواد حاوی ذرات معلق را فراهم می‌آورد.

نکته مهم در شیر زاویه‌ای پنوماتیک استفاده از هوای فشرده به عنوان منبع انرژی است که این امر باعث پاسخ‌دهی فوق‌العاده سریع، اطمینان‌پذیری بالا و عمر مفید طولانی می‌شود. این تجهیزات قابلیت نصب در شرایط سخت محیطی را دارند و می‌توانند در دماها و فشارهای مختلف عملکرد مطلوبی ارائه دهند.

ویژگی‌ها و مزایای شیر زاویه‌ای پنوماتیک

شیرهای زاویه‌ای پنوماتیک با ویژگی‌های فنی خاص خود به انتخاب اول مهندسین سیستم‌های کنترل تبدیل مبدل شده‌اند.

عملکرد پنوماتیک پیشرفته در صدر ویژگی‌های این تجهیزات قرار دارد. انگل ولو پنوماتیک با استفاده از هوای فشرده، حرکت خطی پیستون را ایجاد کرده و این نیرو را به ساقه شیر منتقل می‌کند.

طراحی زاویه‌دار این شیرها مسیر جریان بزرگتری نسبت به شیر پنوماتیک مستقیم ایجاد می‌کند. این ویژگی به معنای دبی بالاتر و افت فشار کمتر است که در نهایت بازدهی کلی سیستم را افزایش می‌دهد. مسیر مستقیم جریان در وضعیت باز، امکان عبور سیالات غلیظ و حاوی ذرات را نیز ایجاد می‌کند.

تنوع کاربردهای صنعتی یکی از نقاط قوت اصلی شیر زاویه‌ای پنوماتیک محسوب می‌شود. از صنایع غذایی و نوشیدنی که نیاز به استانداردهای بهداشتی بالا دارند، تا صنایع شیمیایی با مواد خورنده و از سیستم‌های تصفیه آب تا فرآیندهای داروسازی، همگی از قابلیت‌های این تجهیزات بهره‌مند می‌شوند.

ظرفیت دبی بالا به دلیل طراحی زاویه‌دار، امکان عبور سیالات با ویسکوزیته بالا و حتی مایعات حاوی ذرات معلق را به راحتی فراهم می‌کند.

مقاومت و طول عمر زیاد ساختار انگل ولو پنوماتیکی برای تحمل محیط‌های سخت و فشار بالا طراحی شده است. استفاده از مواد مقاوم در ساخت بدنه و اجزای داخلی، عمر مفید طولانی و هزینه‌های نگهداری را در سطح پایینی نگه می‌دارد.

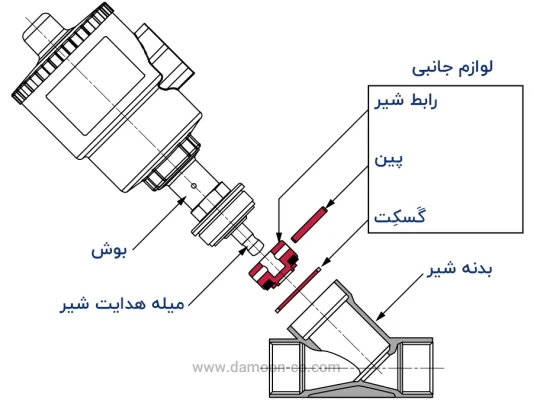

اجزای شیر زاویه‌ای پنوماتیک

در ادامه مهم‌ترین اجزای شیر زاویه‌ای پنوماتیک را معرفی می‌کنیم.

بدنه شیر

بدنه شیر به عنوان بخش اصلی این تجهیزات، محل قرارگیری تمام اجزای اصلی محسوب می‌شود. این قسمت معمولاً از استیل ضدزنگ، برنج یا برنز ساخته می‌شود تا مقاومت بالایی در برابر فشار، خوردگی و تغییرات دمایی داشته باشد.

عملگر پنوماتیک

عملگر پنوماتیک وظیفه تبدیل فشار هوا به حرکت مکانیکی را بر عهده دارد. این جزء کلیدی در دو نوع سینگل اکت (Single Acting) که با هوا باز و با فنر بسته می‌شود و دابل اکت (Double Acting) که برای هر دو حالت باز و بسته شدن نیاز به هوای فشرده دارد، تولید می‌شود.

ساقه شیر

ساقه شیر نقش انتقال‌دهنده نیرو از عملگر پنوماتیک به پلاگ یا رابط را ایفا می‌کند. این میله باعث باز و بسته شدن مسیر جریان می‌شود و باید از مقاومت کافی برای تحمل نیروهای تکراری برخوردار باشد.

نشیمن زاویه‌دار

نشیمن (Seat) زاویه‌دار محل تماس پلاگ با بدنه شیر برای قطع کامل جریان است. طراحی این بخش باعث می‌شود وقتی انگل ولو در وضعیت باز قرار دارد، مسیر جریان مستقیم و بدون افت فشار ایجاد شود.

نکته: این مهم‌ترین تفاوت شیرهای زاویه‌دار با شیرهای مستقیم است.

سایر اجزای مهم شامل آب‌بندها برای جلوگیری از نشتی، فنر برگشت در مدل‌های سینگل اکت، نشانگر موقعیت برای بازرسی بصری وضعیت شیر و پیستون با رینگ‌های مخصوص برای ایجاد حرکت خطی دقیق می‌شود.

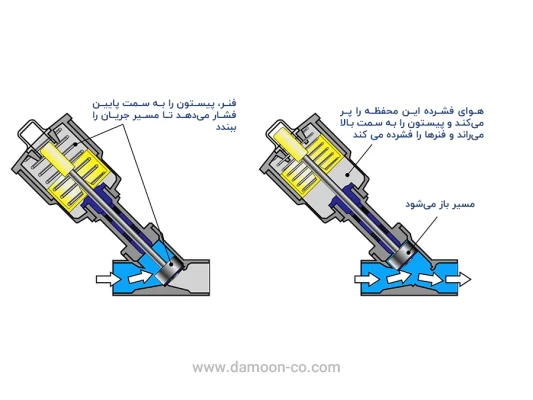

طرز کار انگل ولو پنوماتیک

فرآیند کار شیر زاویه‌ای پنوماتیک بر اساس تبدیل انرژی فشار هوا به حرکت مکانیکی کنترل‌شده استوار است که در چهار مرحله اصلی انجام می‌پذیرد.

مرحله اول

ورود هوای فشرده به عملگر پنوماتیک اولین گام در فعال‌سازی سیستم محسوب می‌شود. هوای تمیز و خشک با فشار تعریف‌شده وارد محفظه عملگر شده و بر روی سطح پیستون اعمال می‌شود. کیفیت و فشار مناسب هوای ورودی تأثیر مستقیمی بر دقت و سرعت عملکرد انگل ولو پنوماتیکی دارد.

مرحله دوم

حرکت خطی پیستون در مرحله دوم رخ می‌دهد. فشار هوا باعث جابه‌جایی کنترل‌شده پیستون در داخل سیلندر عملگر می‌شود که این حرکت با دقت بالا و سرعت قابل تنظیم انجام می‌پذیرد. در ضمن سیستم آب‌بندی تضمین می‌کند که هیچ‌گونه نشتی در این فرآیند رخ ندهد.

مرحله سوم

انتقال حرکت به ساقه شیر مرحله مهمی در این فرآیند است که طی آن نیروی خطی پیستون از طریق ساقه به پلاگ منتقل می‌شود. این انتقال باعث بلند شدن پلاگ از نشیمنگاه برای باز شدن یا فشار بر روی آن برای بسته شدن مسیر جریان می‌شود.

مرحله چهارم

کنترل جریان سیال در مرحله نهایی محقق می‌شود. با باز یا بسته شدن شیر زاویه‌ای پنوماتیک، جریان سیال اعم از مایع، گاز یا بخار با دقت کنترل می‌شود. طراحی زاویه‌دار این شیرها باعث می‌شود در وضعیت باز، مسیر جریان کاملاً مستقیم و بدون مانع باشد که منجر به حداکثر بازدهی و حداقل افت فشار می‌شود.

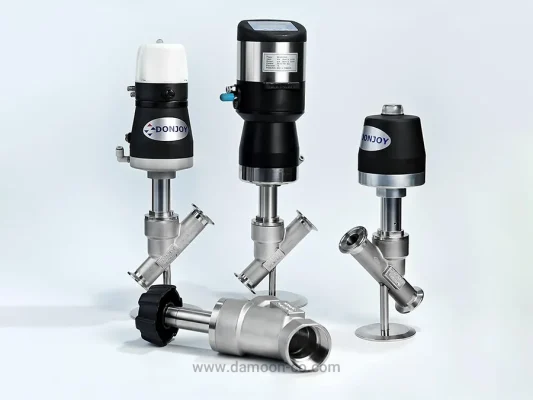

انواع انگل ولو پنوماتیک

این تجهیزات را بر اساس سه معیار اصلی دسته‌بندی می‌کنیم که در ادامه معرفی می‌شوند.

دسته‌بندی بر اساس نوع عملکرد

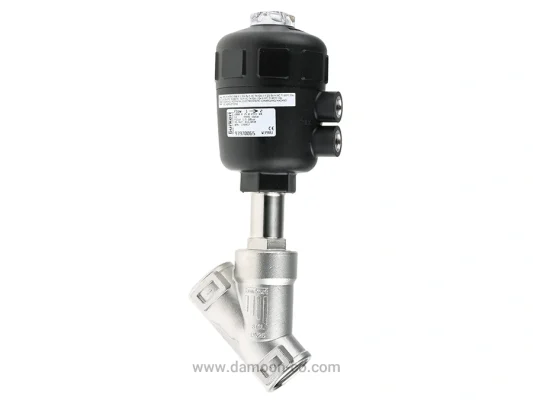

نرمال کلوز یا همان بسته در حالت عادی، رایج‌ترین نوع شیر زاویه‌ای پنوماتیک محسوب می‌شود. در این حالت شیر در وضعیت طبیعی بسته است و با اعمال فشار هوا باز می‌شود. این مدل برای صنایعی که ایمنی بالا مورد نیاز است مانند سیستم‌های آتش‌نشانی و کنترل گازهای خطرناک مناسب است.

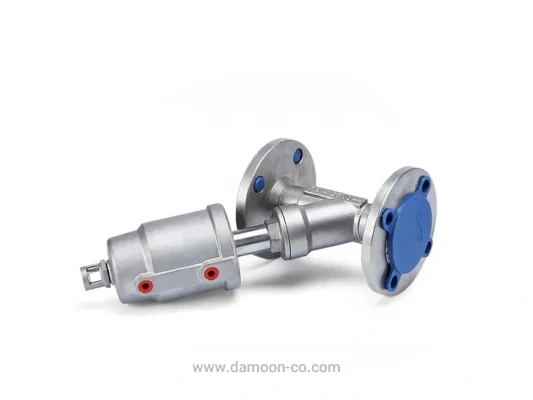

نرمال اوپن یا باز در حالت عادی، در شرایطی که به جریان مداوم نیاز داریم کاربرد دارد. انگل ولو پنوماتیکی با این مشخصه در صورت قطع هوای فشرده، در وضعیت باز باقی می‌ماند که برای سیستم‌های خنک‌کننده و تهویه اهمیت دارد.

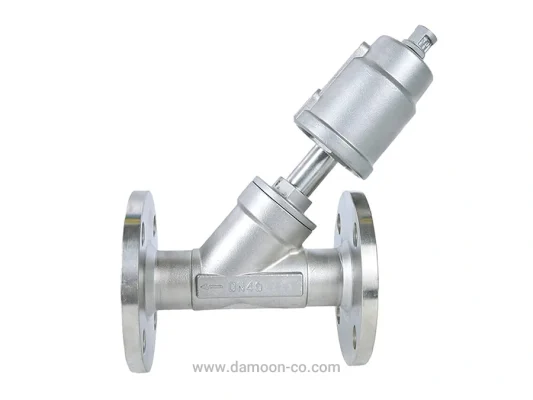

دابل اکت یا دوطرفه، حداکثر کنترل را ایجاد می‌کند. این نوع برای باز و بسته شدن به هوای فشرده نیاز دارد و امکان کنترل دقیق موقعیت میانی را نیز ارائه می‌دهد.

دسته‌بندی بر اساس جنس بدنه

انگل ولو پنوماتیک استیل با مقاومت بالا در برابر فشار و دما، برای صنایع سنگین مناسب است. نوع برنجی مقاومت خوبی در برابر خوردگی دارد و در سیستم‌های آب کاربرد دارد. گان متال برای شرایط دریایی و پلاستیکی برای مواد شیمیایی خورنده و برنزی برای کاربردهای دکوراتیو و مقاوم طراحی شده‌اند.

دسته‌بندی بر اساس نوع اتصال

انگل ولو پنوماتیک رزوه‌ای برای نصب آسان در سیستم‌های کوچک، فلنجی برای اتصالات محکم در صنایع سنگین، جوشی برای اتصالات دائمی و کلمپی برای کاربردهای بهداشتی که نیاز به تمیزکاری مکرر دارند، استفاده می‌شود.

کاربرد انگل ولو پنوماتیک

شیر زاویه‌ای پنوماتیک امروزه در صنایع زیادی کاربرد پیدا کرده و به جزء لاینفک سیستم‌های کنترل مدرن تبدیل شده است.

در صنایع غذایی و نوشیدنی، انگل ولو پنوماتیک نقش مهمی در کنترل فرآیندهای تولید دارد. این شیرها در خطوط پر کردن، سیستم‌های شستشو CIP و کنترل دمای فرآیندهای پاستوریزاسیون استفاده می‌شوند. مقاومت در برابر مواد شوینده و استانداردهای بهداشتی بالا، این شیرها را برای این صنعت مناسب کرده است.

صنایع شیمیایی و پتروشیمی از قابلیت‌های شیر زاویه‌ای پنوماتیک در کنترل مواد خورنده و خطرناک بهره‌مند می‌شوند. توانایی این تجهیزات در تحمل فشارها و دماهای بالا، همراه با سرعت پاسخ سریع، آنها را برای کنترل واکنش‌های شیمیایی و سیستم‌های ایمنی ایده‌آل کرده است.

در سیستم‌های تصفیه آب و فاضلاب، این شیرها کنترل جریان در مراحل مختلف تصفیه را بر عهده دارند. انگل ولو پنوماتیکی در این موارد باید با آب شرب، مواد شیمیایی تصفیه و شرایط محیطی متغیر سازگار باشد.

صنایع داروسازی به دلیل نیاز به استانداردهای GMP بالا، از این شیرها در سیستم‌های استریل، کنترل محیط تمیز و فرآیندهای تولید دارو استفاده می‌کنند.

صنایع نفت و گاز نیز از شیر پنوماتیک زاویه‌ای در سیستم‌های انتقال، پالایش و کنترل فشار استفاده می‌کنند. مقاومت این شیرها در برابر هیدروکربن‌ها و شرایط سخت محیطی، آنها را در این صنعت کاربردی کرده است.

بهترین انگل ولوهای پنوماتیک در بازار ایران

برندهای معتبر جهانی که توسط دامون در داخل کشور ارائه شده‌اند با تکیه بر سال‌ها تجربه و فناوری پیشرفته، انگل ولوهای پنوماتیک متنوعی برای انواع نیازهای صنعتی ارائه می‌دهند.

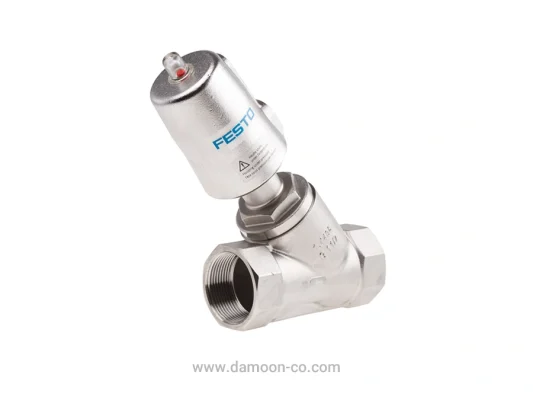

انگل ولو پنوماتیک فستو

برند فستو به عنوان یکی از بهترین شرکت‌ها در زمینه فناوری اتوماسیون صنعتی، شیرهای زاویه‌ای پنوماتیک با کیفیت بالایی تولید می‌کند.

محصولات این برند آلمانی با طراحی ماژولار، امکان سفارشی‌سازی بالا و عمر مفید طولانی شناخته می‌شوند. سیستم‌های کنترل هوشمند فستو قابلیت تنظیم دقیق پارامترهای عملکردی را فراهم کرده است.

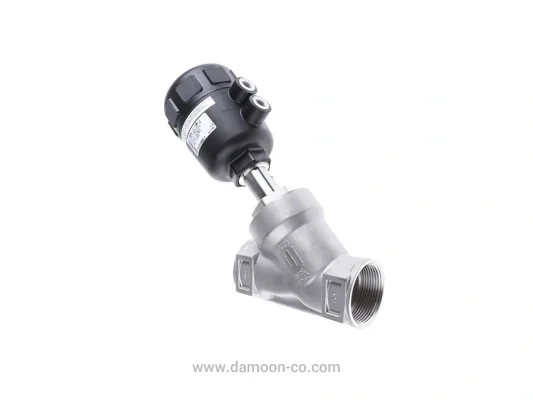

انگل ولو پنوماتیک بورکرت

بورکرت با تخصص در سیستم‌های کنترل سیال، چندین مدل انگل ولو پنوماتیکی تولید می‌کند. این برند آلمانی در کاربردهای بهداشتی و دارویی نام آشنایی دارد و محصولاتش با استانداردهای FDA و 3-A سازگار هستند.

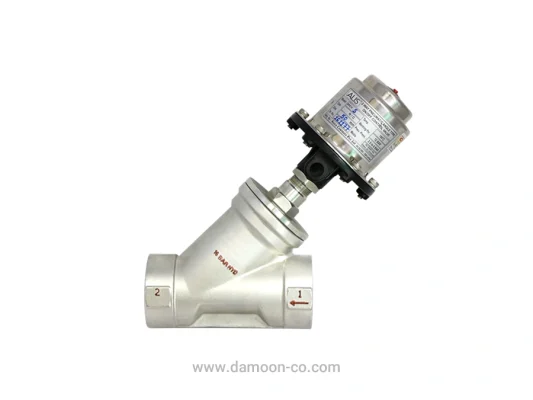

انگل ولو پنوماتیک نورگرن

نورگرن (IMI Norgren) با بیش از یک قرن تجربه، راه‌حل‌های قابل اعتمادی برای صنایع مختلف ارائه می‌دهد. شیرهای زاویه‌ای پنوماتیک این برند انگلیسی در صنایع خودروسازی و ماشین‌آلات کاربرد گسترده‌ای دارند.

عوامل مؤثر بر قیمت انگل ولوهای پنوماتیک

قیمت انگل ولو پنوماتیک تحت تأثیر عوامل متعددی قرار دارد. سایز و ظرفیت جریان مهم‌ترین فاکتور تعیین‌کننده قیمت است. جنس بدنه و اجزای داخلی نیز تأثیر زیادی بر روی قیمت این تجهیزات دارد، به طوری که مدل‌های استیل ضدزنگ گران‌تر از مدل‌های برنجی هستند. نوع عملگر و ویژگی‌های اضافی شیرها مانند نشانگر موقعیت و قابلیت کنترل از راه دور نیز در قیمت‌گذاری مؤثر است.

نکات مهم در خرید انگل ولو پنوماتیک

برای انتخاب صحیح شیر زاویه‌ای پنوماتیک بایستی به نوع اتصال مناسب با سیستم موجود توجه کنید. سایز مناسب باید بر اساس محاسبات دبی مورد نیاز تعیین شود. جنس بدنه باید با نوع سیال و شرایط محیطی سازگار باشد. دبی و ظرفیت جریان باید حاشیه ایمنی کافی داشته باشد. فشار و دمای کاری سیستم نیز باید در محدوده مشخصات فنی شیر قرار گیرد. در نهایت نوع سیال و خواص شیمیایی آن در انتخاب مواد مناسب نقش دارد.

کاتالوگ انگل ولو پنوماتیک

شرکت‌های مختلف کاتالوگ‌های متفاوتی برای شیر زاویه‌ای منتشر می‌کنند. کاتالوگ فستو یکی از کامل‌ترین کاتالوگ‌هاست که در ادامه می‌توانید آن را دانلود کنید.

دانلود کاتالوگ انگل ولو فستو
