چراغ سیگنال چیست؟

چراغ سیگنال هشداردهنده عملکرد مدار

چراغ سیگنال یک تجهیز هشداردهنده است که برای اطلاع رسانی درباره‌ی عملکرد مدار استفاده می‌شود.

چراغ سیگنال یکی از پرکاربردترین تجهیزات هشداردهنده در صنعت برق است که از آن برای اطلاع از وضعیت مدارهای فرمان، دستگاه‌های صنعتی و تابلوهای برق استفاده می‌شود.

چراغ سیگنال(Signal Lamp) که به نام لامپ علامت دهنده نیز شناخته می‌شود، در چندین رنگ متفاوت در بازار وجود دارد. اصلی‌ترین دلیل استفاده از این چراغ، اطلاع رسانی به اپراتور است و به همین دلیل یک استاندارد مشخص برای رنگ‌های مورد استفاده آن وجود دارد.

خرید چراغ سیگنال

لامپ‌های سیگنال دارای ولتاژهای متفاوت از 12 تا  220 ولت با جریان‌های AC و DC هستند و برای سیستم‌های تک‌فاز و سه‌فاز تولید می‌شوند. برای خرید چراغ سیگنال مناسب بهتر است به موارد گفته شده و رنگ‌های مورد نیاز دقت کنید. در ادامه این مطلب راهنمای مناسبی برای خرید چراغ سیگنال مناسب خدمت شما ارائه می‌دهیم.

ساختار چراغ سیگنال

ساختار چراغ سیگنال

چراغ سیگنال از درپوش رنگی، واشر، بدنه، مهره، لامپ و ترمینال تشکیل می‌شود.

چراغ سیگنال به طور کلی شامل شش بخش اصلی است که این بخش‌ها عبارتند از: (درپوش رنگی)، (واشر)، (بدنه)، (مهره پلاستیکی)، (لامپ) و (ترمینال).

  • درپوش رنگی برای مشخص کردن رنگ چراغ مورد استفاده می‌شود، به این معنی که عموما لامپ‌های به کار رفته در چراغ سیگنال یک رنگ هستند و تفاوت رنگ با درپوش آن‌ها مشخص می‌شود.
  • بدنه همان بخش اصلی چراغ سیگنال است که لامپ، ترمینال و درپوش بر روی آن نصب می‌شوند. در تابلوهای برق، قسمتی از بدنه در خارج از تابلو و قسمتی از آن داخل تابلو قرار می‌گیرد.
  • واشر برای آب بندی چراغ سیگنال استفاده می‌شود و از نفوذ آب و گرد و غبار از  طریق حفره‌ی مخصوص لامپ جلوگیری می‌کند.
  • مهره پلاستیکی در داخل تابلو و برای نصب بدنه روی تابلو استفاده می‌شود.
  • امروزه در چراغ‌های سیگنال از لامپ LED یا SMD استفاده می‌شود. زیرا این لامپ‌ها مصرف برق بسیار پایینی داشته و عمر نسبتا طولانی‌ای دارند. گفتنی‌ست که در گذشته از لامپ‌های رشته‌ای به عنوان چراغ سیگنال استفاده می‌شد.
  • ترمینال چراغ سیگنال محل اتصال سیم‌های خروجی از مدار است.

استاندارهای رنگ مورد استفاده در چراغ سیگنال

استاندارهای رنگ مورد استفاده در چراغ سیگنال

چراغ‌های سیگنال در پنج رنگ اصلی تولید می‌شوند که هریک از این رنگ‌ها بر اساس قراردادی از پیش تعیین شده برای اطلاع رسانی شرایط خاصی به کار می‌روند.

همانطور که گفته شد، از لامپ هشداردهنده برای اطلاع رسانی به اپراتورها استفاده می‌شود، به همین دلیل الزامی‌ست که رنگ این لامپ‌ها از یک استاندارد مشخصی پیروی کند. در ادامه این استاندار به اختصار بیان می‌شود.

رنگ سبز رنگ سبز در چراغ‌های سیگنال نشانه‌ی خوشایندی برای اپراتورهاست. این رنگ در صورتی روشن می‌شود که مدار در حالت ایمن (Safe) و آماده‌ی راه‌اندازی باشد. به عنوان مثال، زمانی که الکتروموتور آماده‌ی راه‌اندازی باشد.
رنگ قرمز رنگ قرمز برای نمایش غیر عادی بودن یا خطرناک بودن وضعیت مدار استفاده می‌شود. اپراتور با دیدن رنگ قرمز متوجه خطر (Danger) در تابلو برق می‌شود. به عنوان مثال اوورلود شدن یک موتور الکتریکی یا بالا رفتن حرارت مدار و قطع شدن جریان توسط بی‌متال
رنگ سفید رنگ سفید در مدارهای فرمان AC بدین معناست که مدار یا دستگاه به طور عادی در حال کار است و هیچ مشکلی در سیستم وجود ندارد. اما در مدارهای DC عموما برای نشان‌دادن برقرار بودن جریان DC استفاده می‌شود.
رنگ زرد چراغ سیگنال زرد برای نمایش اخطار و وجود خطا (FAULT) در مدار به کار می‌رود. اپراتور با دیدن این چراغ متوجه می‌شود که در مدار مشکلی وجود دارد و مدار یا دستگاه به مرز قطع شدن نزدیک است.

به عنوان مثال بالا رفتن حرارت در مدار یا پایین بودن سطح ولتاژ و عملکرد ناصحیح الکتورموتور.

رنگ آبی چراغ سیگنال آبی برای نشان دادن پیغام‌های خاص به اپراتور استفاده می‌شود. بدین ترتیب هر نشانه‌ای که در چهار رنگ بالا نگنجد از رنگ آبی استفاده می‌شود.

به عنوان مثال، اپراتور با روشن شدن چراغ سیگنال آبی متوجه می‌شود که زمان سرویس کنتاکتور نزدیک است.



کاربرد چراغ سیگنال

کاربرد چراغ سیگنال

از کاربردهای چراغ سیگنال می‌توان به عیب یابی در مدار فرمان، اطلاع رسانی درباره‌ی صحت عملکرد مدار و موتور و وجود یا عدم وجود برق در تابلو اشاره کرد.

از لامپ هشداردهنده در صنایع مختلفی از جمله ساختمان سازی، نفت و پتروشیمی، خودروسازی، تراشکاری و … استفاده می‌شود. به طور کلی هر تابلو برق حداقل یک چراغ سیگنال دارد. در ادامه چند مثال برای درک بهتر کاربردهای چراغ سیگنال بیان شده‌اند.

  • عیب یابی در مدارهای فرمان
  • اطلاع از اتصال یا عدم اتصال خازن در مدار
  • روشن یا خاموش بودن دستگاه
  • عملکرد صحیح سیستم تهویه تابلو
  • وجود یا عدم وجود جریان برق در شبکه
  • اطلاع از دوفازه شدن مدار
  • اطلاع از تریپ شدن کلیدهای حفاظتی
  • اطلاع از وضعیت روشنایی ساختمان

مزایای چراغ سیگنال

مزایای چراغ سیگنال

مصرف پایین برق، قیمت مناسب، عمر نسبتا طولانی، جلوگیری از آسیب‌های مهم در مدار و آگاه سازی سریع اپراتور از مزایای چراغ سیگنال به شمار می‌روند.

  • مصرف برق بسیار پایین
  • جلوگیری از خسارات سنگین و پر هزینه
  • بالا رفتن سطح ایمنی تابلو برق
  • عیب‌یابی سریع‌تر در مدار
  • آگاه سازی اپراتور در زمان بسیار کوتاه
  • عمر نسبتا طولانی
  • قیمت مناسب

انواع چراغ سیگنال بر اساس ابعاد

چراغ‌های سیگنال بر اساس قطر مقطع تقسیم می‌شوند و در چهار قطر 8، 16، 20 و 22 میلی‌متر تولید می‌شوند. در این میان چراغ سیگنال قطر 16 و قطر 22 میلی‌متر از دیگر مدل‌ها پر استفاده‌تر‌اند.  .

انواع چراغ سیگنال بر اساس ولتاژ

از آن‌جایی که مدارهای فرمان ممکن است با ولتاژهای متفاوتی کار کنند، چراغ‌های سیگنال نیز با ولتاژ‌های نامی متفاوتی تولید می‌شوند. از ولتاژهای پرکاربرد در این لامپ می‌توان به 12، 24، 48، 110 و 220 ولت اشاره کرد.

انواع چراغ سیگنال بر اساس عملکرد

چراغ سیگنال هشدار دهنده

چراغ سیگنال هشدار دهنده همان چراغ‌های رنگی متداول در تابلوهای برق هستند که برای اطلاع دادن از شرایط مدار یا دستگاه مورد استفاده قرار می‌گیرند. این مدل‌ها در رنگ‌های ذکر شده با رنج ولتاژ متفاوت تولید می‌شوند.

چراغ سیگنال ولت‌متر

چراغ سیگنال ولت متر

چراغ سیگنال ولت متر برای اطلاع رسانی از ولتاژ کار مدار استفاده می‌شود.

در برخی مدارهای فرمان، میزان ولتاژ بسیار حائز اهمیت بوده و بالا یا پایین شدن ولتاژ می‌تواند به مدار یا تجهیزات آسیب برساند. در این مواقع از چراغ سیگنال ولت متر استفاده می‌شود. این چراغ که از لامپ‌های دیجیتال است به صورت موازی در مدار بسته شده و در هر لحظه ولتاژ مدار را اندازه‌گیری می‌کند.

با نصب چراغ سیگنال ولت‌متر در تابلو برق، اپراتور هر لحظه از میزان ولتاژ مدار مطلع خواهد شد.

چراغ سیگنال آمپرسنج

چراغ سیگنال آمپر سنج

از چراغ سیگنال آمپر سنج برای اطلاع از میزان جریان عبوری از مدار استفاده می‌شود. این چراغ به صورت سری در مدار بسته می‌شود.

جریان عبوری در مدارهای فرمان یا دستگاه‌های الکتریکی می‌تواند متغییر باشد. این تغییرات در برخی تجهیزات اهمیت دارد و الزامی‌ست تا اپراتور هر لحظه از جریان عبوری از مدار آگاه شود. در این مواقع از چراغ سیگنال آمپرسنج استفاده می‌شود.

این چراغ به صورت سری در مدار بسته می‌شود و جریان عبوری را به صورت لحظه‌ای گزارش می‌دهد.

چراغ سیگنال آمپرسنج نیز از لامپ‌های دیجیتال محسوب می‌شود. لطفا کاربرد و نحوه استفاده ز CT در این نوع سیگنال(آمپرمتر) اضافه بشه

چراغ سیگنال دما سنج

چراغ سیگنال دماسنج

اگر دمای تابلو یا دستگاه برای اپراتور اهمیت داشته باشد، از چراغ سیگنال دماسنج استفاده می‌شود.

در مواقعی که دمای کار مدار یا دستگاه اهمیت دارد از چراغ سیگنال دماسنج یا ترمومتر استفاده می‌شود. این چراغ‌های سیگنالی به صورت دیجیتالی دمای تابلو یا دستگاه را نمایش می‌دهند.

چراغ سیگنال RST

چراغ سیگنال RST

چراغ سیگنال RST یکی از مدل‌های جدید لامپ‌های هشدار دهنده است که برای نمایش صحت فازها در سیستم سه فاز استفاده می‌شود.

در تابلوهای سه فاز این امکان وجود دارد که یکی از فازها دچار مشکل شود و این مشکل می‌تواند باعث عدم عملکرد مدار یا آسیب به تجهیزات شود. چراغ سیگنال RST شامل سه چراغ برای هریک از فازهای R و S و T است که وصل یا قطع بودن آن‌ها را نمایش می‌دهد.

چراغ سیگنال آژیردار

چراغ سیگنال آژیردار (بیزر دار) یکی از مدل‌های نسبتا جدید چراغ‌های سیگنال است که علاوه بر لامپ به یک بیزر یا بلندگو مجهز شده است. از آنجایی که یک سیگنال نوری به تنهایی شاید نتواند به طور مطلوب و 100درصد اپراتور را از وضعیت تابلو باخبر کند، چراغ سیگنال آژیردار ساخته شده‌ است.

چراغ سیگنال آژیردار آلارم صوتی و نورانی را باهم ترکیب می‌کند و احتمال آگاهی اپراتور از وضعیت تابلو را قوی‌تر می‌کند.

از مزایای چراغ سیگنال آژیردار می‌توان به مصرف برق پایین، عمر طولانی، نصب آسان و قیمت مناسب اشاره کرد.

استفاده از چراغ سیگنال بیزر دار برای استفاده در تابلوهایی که در معرض نور آفتاب قرار دارند و در طول روز، نورچراغ به خوبی قابل مشاهده نیست، امری ضروری است.

چراغ سیگنال آژیردار

چراغ سیگنال آژیردار از مدل‌های جدید چراغ‌های هشدار دهنده است که هشدار نورانی و صوتی را باهم ترکیب می‌کند. استفاده از این چراغ‌ها ضریب اطمینان بیشتری در آگاه کردن اپراتور از وضعیت تابلو دارد.

استفاده از چراغ هشدار دهنده در مدار فرمان

استفاده از چراغ هشدار دهنده در مدار فرمان

چراغ‌های سیگنال در مدارهای فرمان معمولا به بوبین کنتاکتور و به کنتاکت‌های باز یا بسته کلیدهای حفاظتی مانند بی‌متال‌ها متصل می‌شوند.

از آنجایی که کنتاکتور عضو ثابت مدارهای فرمان است، چراغ‌های سیگنال متناسب با رنگی که دارند به کنتاکتور متصل می‌شوند. به عنوان مثال، چراغ سبز که نشان‌دهنده‌ی عملکرد صحیح مدار است به صورت موازی به بوبین کنتاکتور متصل می‌شود.

یا چراغ قرمز که نشان‌دهنده‌ی مشکل در مدار است، به کنتاکت NO بی‌متال متصل می‌شود تا در صورت بسته شدن این کنتاکت، چراغ قرمز روشن شده و اپراتور متوجه خطای اضافه بار در مدار شود.

استفاده از چراغ سیگنال در تابلو برق سه فاز

 تابلوهای سه فاز

در تابلوهای سه فاز برای نمایش اتصال صحیح هر یک از فازها از چراغ سیگنال استفاده می‌شود.

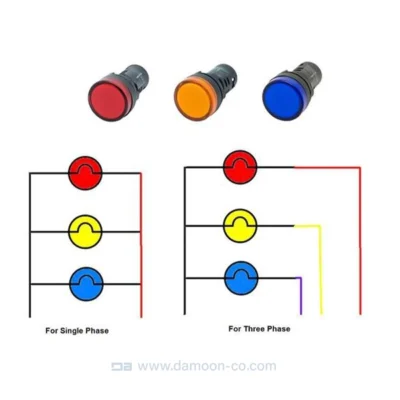

در تابلوهای سه فاز از چراغ سیگنال برای اطلاع از صحت اتصال هر یک از فاز‌ها و جلوگیری از دوفازه شدن مدار استفاده می‌شود. سیم‌های فاز به صورت اتصال ستاره به چراغ‌های سیگنال متصل می‌شوند. این چراغ‌ها در حالت معمولی خاموش بوده و در صورت قطعی هریک از فازها، چراغ متصل به آن فاز روشن می‌شود.

قیمت چراغ سیگنال

همانطور که ملاحظه کردید، چراغ‌های سیگنال شامل انواع رنگ، اندازه، ولتاژ نامی و نوع عملکرد هستند که توسط شرکت‌های مختلفی به بازار عرضه می‌شوند و هر ویژگی در قیمت این محصول موثر است. برای اطلاع دقیق از قیمت این تجهیز می‌توانید لیست قیمت چراغ سیگنال دامون را بررسی کنید و در صورت نیاز به راهنمایی با کارشناسان ما تماس بگیرید.
