اواپراتور نیک دارای مدلهای مختلفی هستند که بسته به شرایط کاری، فضای موجود، بار برودتی و مواد غذایی (دمای اواپراتور) موجود داخل سردخانه، یک از مدلها باید انتخاب شود.

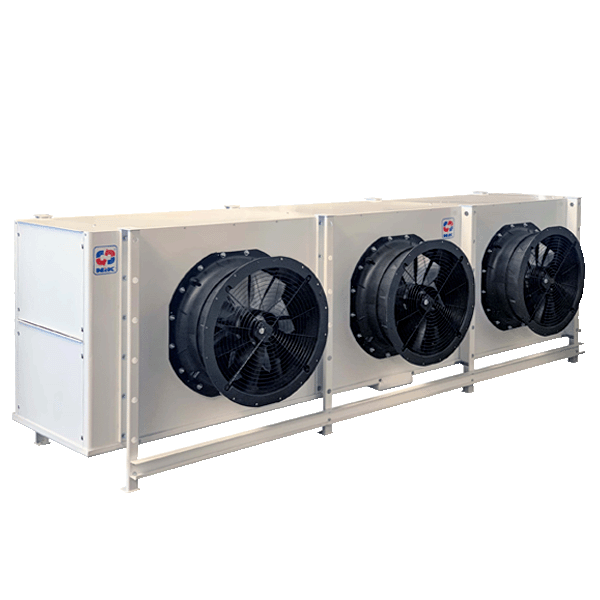

اواپراتور نیک
مشاوره خریــد
برای انتخاب مدل مورد نظر خود از این محصول، با مهندسان فروش دامون در ارتباط باشید.
قیمت اواپراتور نیک
قیمت اواپراتور سردخانه تابع چند عامل زیر است:
– توان برودتی
– ابعاد فن
– تعداد فن
– موجود بودن اواپراتور (در صورت خاص بودن نوع اواپراتور، باید اواپراتور سردخانه سفارش گذاری شده با مدت زمان و قیمت بیشتر تحویل خواهد شد)
با توجه به تغییرات قیمت ها، برای دریافت قیمت اواپراتور سردخانه بهصورت بهروز شده، مدل اواپراتور مورد نظر یا مدل کمپرسور سردخانه خود را به تلگرام شرکت ارسال کرده و یا با کارشناسان ما تماس بگیرد.
اواپراتور سردخانه نیک
در ادامه، ابتدا مدلهای اواپراتور نیک آورده شده، و سپس طریقه انتخاب و محاسبات مربوط به انتخاب اواپراتور و روشهای مختلف انتخاب آنها ارائه شدهاست.
جداول و تصاویر زیر صرفا جهت اطلاع شما در اینجا قرار داده شده است. در صورت نیاز به انتخاب اواپراتور کافیست با کارشناسان ما تماس بگیرید.
اواپراتور فریونی نیک سری 35 سانتیمتریظرفیت 1.7 تا 11.2 کیلووات | |||||||||||||||||
وزن | اتصالات | توان دیفراست | کویل | فن | ظرفیت ( گاز R22) | مدل | |||||||||||
حجم | مساحت | موتور فن | پرتاب هوا | دبی | SC3
DT1=7K Te=-25oC |
SC2
DT1=8K Te=-8oC |
SC1
DT1=10K Te=0oC |
||||||||||
کیلوگرم | خروجی | ورودی | کیلووات | dm3 | متر مربع | وات | تعداد | متر | m3/hr | اسب بخار | کیلووات | اسب بخار | کیلووات | اسب بخار | کیلووات | NBC | |
فاصله بین فینها 4.2 میلیمتر |
|
||||||||||||||||
31 | 5/8 | 1/2 | 2.4 | 4 | 11 | 170 | 1×35 | 9.5 | 2300 | 2.5 | 1.9 | 3.2 | 2.4 | 4.7 | 3.5 | NBC 135 A4 | |
35 | 7/8 | 1/2 | 3.2 | 5 | 15 | 170 | 1×35 | 9.1 | 2250 | 3 | 2.3 | 3.7 | 2.8 | 5.6 | 4.2 | NBC 135 B4 | |
49 | 7/8 | 1/2 | 3.9 | 7 | 20 | 340 | 2×35 | 9.5 | 4600 | 4.4 | 3.3 | 5.8 | 4.3 | 8 | 6.1 | NBC 235 A4 | |
55 | 7/8 | 1/2 | 5.2 | 9 | 26 | 340 | 2×35 | 9.1 | 4500 | 5.4 | 4.1 | 7 | 5.2 | 10 | 7.4 | NBC 235 B4 | |
69 | 1 1/8 | 1/2 | 5.6 | 9 | 30 | 510 | 3×35 | 9.5 | 6900 | 6.5 | 4.9 | 8.5 | 6.3 | 12 | 8.9 | NBC 335 A4 | |
78 | 1 1/8 | 1/2 | 7.4 | 13 | 40 | 510 | 3×35 | 9.1 | 6750 | 8.3 | 6.2 | 10.4 | 7.8 | 15 | 11.2 | NBC 335 B4 | |
فاصله بین فینها 6 میلیمتر |
|
||||||||||||||||
30 | 5/8 | 1/2 | 2.4 | 4 | 8 | 170 | 1×35 | 9.9 | 2350 | 1.8 | 2.3 | 3.2 | NBC 135 A6 | ||||
33 | 7/8 | 1/2 | 3.2 | 5 | 11 | 170 | 1×35 | 9.5 | 2300 | 2.2 | 2.8 | 4.1 | NBC 135 B6 | ||||
47 | 7/8 | 1/2 | 3.9 | 7 | 15 | 340 | 2×35 | 9.9 | 4700 | 3.0 | 3.9 | 5.4 | NBC 235 A6 | ||||
52 | 7/8 | 1/2 | 5.2 | 9 | 19 | 340 | 2×35 | 9.5 | 4600 | 3.8 | 4.9 | 6.9 | NBC 235 B6 | ||||
65 | 1 1/8 | 1/2 | 5.6 | 9 | 22 | 510 | 3×35 | 9.9 | 7050 | 4.6 | 5.9 | 8.3 | NBC 335 A6 | ||||
73 | 1 1/8 | 1/2 | 7.4 | 13 | 29 | 510 | 3×35 | 9.5 | 6900 | 5.7 | 7.3 | 10.4 | NBC 335 B6 | ||||
فاصله بین فینها 8 میلیمتر |
|
||||||||||||||||
29 | 5/8 | 1/2 | 2.4 | 4 | 6 | 170 | 1×35 | 10.3 | 2350 | 1.7 | 2.1 | 3.0 | NBC 135 A8 | ||||
32 | 7/8 | 1/2 | 3.2 | 5 | 8 | 170 | 1×35 | 9.9 | 2350 | 2.1 | 2.7 | 3.8 | NBC 135 B8 | ||||
46 | 7/8 | 1/2 | 3.9 | 7 | 11 | 340 | 2×35 | 10.3 | 2350 | 2.9 | 3.6 | 5.2 | NBC 235 A8 | ||||
51 | 7/8 | 1/2 | 5.2 | 9 | 15 | 340 | 2×35 | 9.9 | 2350 | 3.7 | 4.7 | 6.7 | NBC 235 B8 | ||||
63 | 1 1/8 | 1/2 | 5.6 | 9 | 17 | 510 | 3×35 | 10.3 | 2350 | 4.3 | 5.4 | 7.8 | NBC 335 A8 | ||||
71 | 1 1/8 | 1/2 | 7.4 | 13 | 23 | 510 | 3×35 | 9.9 | 2350 | 5.5 | 7.0 | 10.0 | NBC 335 B8 |
اواپراتور فریونی نیک سری 40 سانتیمتری
ظرفیت 5/2 تا 9/30 کیلووات |
|||||||||||||||||
وزن | اتصالات | توان دیفراست | کویل | فن | ظرفیت ( گاز R22) | مدل | |||||||||||
حجم | مساحت | موتور فن | پرتاب هوا | دبی | SC3
DT1=7K Te=-25oC |
SC2
DT1=8K Te=-8oC |
SC1
DT1=10K Te=0oC |
||||||||||
کیلوگرم | خروجی | ورودی | کیلووات | dm3 | متر مربع | وات | تعداد | متر | m3/hr | اسب بخار | کیلووات | اسب بخار | کیلووات | اسب بخار | کیلووات | NBC | |
فاصله بین فینها 4.2 میلیمتر |
|
||||||||||||||||
41 | 1 1/8 | 1/2 | 3.4 | 8 | 18 | 230 | 1×40 | 16.0 | 3900 | 3.0 | 3.8 | 5.5 | NBC 140 B4 | ||||
50 | 1 1/8 | 1/2 | 4.3 | 11 | 27 | 230 | 1×40 | 15.2 | 3800 | 4.2 | 5.2 | 7.7 | NBC 140 C4 | ||||
70 | 1 1/8 | 5/8 | 6.1 | 14 | 36 | 460 | 2×40 | 16.0 | 7800 | 6.1 | 7.8 | 11.0 | NBC 240 B4 | ||||
86 | 1 1/8 | 5/8 | 7.6 | 21 | 54 | 460 | 2×40 | 15.2 | 7600 | 8.3 | 10.8 | 15.5 | NBC 240 C4 | ||||
100 | 1 1/8 | 5/8 | 8.6 | 20 | 54 | 690 | 3×40 | 16.0 | 11700 | 8.9 | 11.5 | 16.3 | NBC 340 B4 | ||||
124 | 1 3/8 | 7/8 | 10.8 | 30 | 82 | 690 | 3×40 | 15.2 | 11400 | 13.0 | 16.2 | 23.2 | NBC 340 C4 | ||||
160 | 1 3/8 | 7/8 | 13.8 | 40 | 109 | 920 | 4×40 | 15.2 | 15200 | 17.0 | 22.0 | 30.9 | NBC 440 C4 | ||||
فاصله بین فینها 6 میلیمتر |
|
||||||||||||||||
39 | 1 1/8 | 1/2 | 3.4 | 8 | 18 | 230 | 1×40 | 16.4 | 3950 | 2.7 | 3.5 | 5.1 | NBC 140 B6 | ||||
46 | 1 1/8 | 1/2 | 4.3 | 11 | 27 | 230 | 1×40 | 15.6 | 3850 | 3.9 | 5.0 | 7.3 | NBC 140 C6 | ||||
65 | 1 1/8 | 5/8 | 6.1 | 14 | 36 | 460 | 2×40 | 16.4 | 7900 | 5.5 | 7.0 | 10.1 | NBC 240 B6 | ||||
79 | 1 1/8 | 5/8 | 7.6 | 21 | 54 | 460 | 2×40 | 15.6 | 7700 | 7.6 | 9.8 | 14.2 | NBC 240 C6 | ||||
94 | 1 1/8 | 5/8 | 8.6 | 20 | 54 | 690 | 3×40 | 16.4 | 11850 | 8.0 | 10.2 | 14.8 | NBC 340 B6 | ||||
115 | 1 3/8 | 7/8 | 10.8 | 30 | 82 | 690 | 3×40 | 15.6 | 11550 | 11.3 | 14.8 | 21.1 | NBC 340 C6 | ||||
147 | 1 3/8 | 7/8 | 13.8 | 40 | 109 | 920 | 4×40 | 15.6 | 15400 | 15.4 | 20.0 | 28.4 | NBC 440 C6 | ||||
فاصله بین فینها 8 میلیمتر |
|
||||||||||||||||
38 | 1 1/8 | 1/2 | 3.4 | 8 | 10 | 230 | 1×40 | 16.8 | 4000 | 2.5 | 3.3 | 4.6 | NBC 140 B8 | ||||
44 | 1 1/8 | 1/2 | 4.3 | 11 | 16 | 230 | 1×40 | 16.0 | 3900 | 3.5 | 4.6 | 6.7 | NBC 140 C8 | ||||
63 | 1 1/8 | 5/8 | 6.1 | 14 | 21 | 460 | 2×40 | 16.8 | 8000 | 5.1 | 6.5 | 9.3 | NBC 240 B8 | ||||
75 | 1 1/8 | 5/8 | 7.6 | 21 | 31 | 460 | 2×40 | 16.0 | 7800 | 7.2 | 9.2 | 13.3 | NBC 240 C8 | ||||
90 | 1 1/8 | 5/8 | 8.6 | 20 | 31 | 690 | 3×40 | 16.8 | 12000 | 7.5 | 9.6 | 13.5 | NBC 340 B8 | ||||
109 | 1 3/8 | 7/8 | 10.8 | 30 | 47 | 690 | 3×40 | 16.0 | 11700 | 11.0 | 14.0 | 20.0 | NBC 340 C8 | ||||
139 | 1 3/8 | 7/8 | 13.8 | 40 | 62 | 920 | 4×40 | 16.0 | 15600 | 14.5 | 18.8 | 26.7 | NBC 440 C8 | ||||
اواپراتور فریونی نیک سری 45 سانتیمتری
ظرفیت 3.5 تا 42.9 کیلووات |
|||||||||||||||||
وزن | اتصالات | توان دیفراست | کویل | فن | ظرفیت ( گاز R22) | مدل | |||||||||||
حجم | مساحت | موتور فن | پرتاب هوا | دبی | SC3
DT1=7K Te=-25oC |
SC2
DT1=8K Te=-8oC |
SC1
DT1=10K Te=0oC |
||||||||||
کیلوگرم | خروجی | ورودی | کیلووات | dm3 | متر مربع | وات | تعداد | متر | m3/hr | اسب بخار | کیلووات | اسب بخار | کیلووات | اسب بخار | کیلووات | NBC | |
فاصله بین فینها 4.2 میلیمتر |
|
||||||||||||||||
55 | 1 1/8 | 1/2 | 4.5 | 9 | 26 | 350 | 1×45 | 16.8 | 5050 | 4.2 | 5.3 | 7.6 | NBC 145 B4 | ||||
67 | 1 1/8 | 1/2 | 5.4 | 14 | 38 | 350 | 1×45 | 16.1 | 4950 | 5.8 | 7.2 | 10.7 | NBC 145 C4 | ||||
95 | 1 1/8 | 5/8 | 8.1 | 17 | 51 | 700 | 2×45 | 16.8 | 10100 | 8.5 | 10.8 | 15.3 | NBC 245 B4 | ||||
117 | 1 1/8 | 5/8 | 9.7 | 26 | 77 | 700 | 2×45 | 16.1 | 9900 | 11.5 | 14.9 | 21.5 | NBC 245 C4 | ||||
138 | 1 3/8 | 7/8 | 11.5 | 25 | 77 | 1050 | 3×45 | 16.8 | 15150 | 12.3 | 15.9 | 22.6 | NBC 345 B4 | ||||
171 | 1 3/8 | 7/8 | 13.8 | 37 | 115 | 1050 | 3×45 | 16.1 | 14850 | 18 | 22.5 | 32.2 | NBC 345 C4 | ||||
219 | 1 3/8 | 7/8 | 17.8 | 49 | 153 | 1400 | 4×45 | 16.1 | 19800 | 23.5 | 30.5 | 42.9 | NBC 445 C4 | ||||
فاصله بین فینها 6 میلیمتر |
|
||||||||||||||||
52 | 1 1/8 | 1/2 | 4.5 | 9 | 19 | 350 | 1×45 | 17.8 | 5200 | 3.7 | 4.9 | 7.1 | NBC 145 B6 | ||||
62 | 1 1/8 | 1/2 | 5.4 | 14 | 28 | 350 | 1×45 | 17.1 | 5100 | 5.4 | 6.9 | 10.1 | NBC 145 C6 | ||||
89 | 1 1/8 | 5/8 | 8.1 | 17 | 37 | 700 | 2×45 | 17.8 | 10400 | 7.6 | 9.7 | 14 | NBC 245 B6 | ||||
108 | 1 1/8 | 5/8 | 9.7 | 26 | 56 | 700 | 2×45 | 17.1 | 10200 | 10.5 | 13.6 | 19.7 | NBC 245 C6 | ||||
129 | 1 3/8 | 7/8 | 11.5 | 25 | 56 | 1050 | 3×45 | 17.8 | 15600 | 11.1 | 14.1 | 20.6 | NBC 345 B6 | ||||
157 | 1 3/8 | 7/8 | 13.8 | 37 | 84 | 1050 | 3×45 | 17.1 | 15300 | 15.6 | 20.5 | 29.3 | NBC 345 C6 | ||||
201 | 1 3/8 | 7/8 | 17.8 | 49 | 112 | 1400 | 4×45 | 17.1 | 20400 | 21.3 | 27.7 | 39.4 | NBC 445 C6 | ||||
فاصله بین فینها 8 میلیمتر |
|
||||||||||||||||
50 | 1 1/8 | 1/2 | 4.5 | 9 | 15 | 350 | 1×45 | 18.5 | 5300 | 3.5 | 4.6 | 6.4 | NBC 145 B8 | ||||
60 | 1 1/8 | 1/2 | 5.4 | 14 | 22 | 350 | 1×45 | 17.8 | 5200 | 4.9 | 6.4 | 9.4 | NBC 145 C8 | ||||
85 | 1 1/8 | 5/8 | 8.1 | 17 | 29 | 700 | 2×45 | 18.5 | 10600 | 7.1 | 9.1 | 13 | NBC 245 B8 | ||||
102 | 1 1/8 | 5/8 | 9.7 | 26 | 44 | 700 | 2×45 | 17.8 | 10400 | 10 | 12.8 | 18.5 | NBC 245 C8 | ||||
124 | 1 3/8 | 7/8 | 11.5 | 25 | 44 | 1050 | 3×45 | 18.5 | 15900 | 10.4 | 13.4 | 18.8 | NBC 345 B8 | ||||
149 | 1 3/8 | 7/8 | 13.8 | 37 | 66 | 1050 | 3×45 | 17.8 | 15600 | 15.3 | 19.5 | 27.8 | NBC 345 C8 | ||||
191 | 1 3/8 | 7/8 | 17.8 | 49 | 88 | 1400 | 4×45 | 17.8 | 20800 | 20.1 | 26.2 | 37.2 | NBC 445 C8 |
اواپراتور فریونی نیک سری 50 سانتیمتری
ظرفیت 9.6 تا 76.7 کیلووات |
|||||||||||||||||
وزن | اتصالات | توان دیفراست | کویل | فن | ظرفیت ( گاز R22) | مدل | |||||||||||
حجم | مساحت | موتور فن | پرتاب هوا | دبی | SC3
DT1=7K Te=-25oC |
SC2
DT1=8K Te=-8oC |
SC1
DT1=10K Te=0oC |
||||||||||
کیلوگرم | خروجی | ورودی | کیلووات | dm3 | متر مربع | وات | تعداد | متر | m3/hr | اسب بخار | کیلووات | اسب بخار | کیلووات | اسب بخار | کیلووات | NBC | |
فاصله بین فینها 4.2 میلیمتر |
|
||||||||||||||||
99 | 1 3/8 | 5/8 | 6.9 | 24 | 65 | 500 | 1×50 | 19.6 | 20.2 | 10.3 | 13.8 | 19.1 | NBC 150 D4 | ||||
151 | 1 5/8 | 7/8 | 10.7 | 33 | 98 | 1000 | 2×50 | 19.6 | 20.2 | 16.5 | 21.9 | 30.9 | NBC 250 C4 | ||||
179 | 1 5/8 | 7/8 | 12.5 | 44 | 130 | 1000 | 2×50 | 19.6 | 20.2 | 20.8 | 27.5 | 38.2 | NBC 250 D4 | ||||
219 | 2 1/8 | 1 1/8 | 15.4 | 48 | 147 | 1500 | 3×50 | 19.6 | 24.7 | 33.0 | 46.2 | NBC 350 C4 | |||||
260 | 2 1/8 | 1 1/8 | 18 | 64 | 196 | 1500 | 3×50 | 19.6 | 20.2 | 31.0 | 41.2 | 57.3 | NBC 350 D4 | ||||
285 | 2 5/8 | 1 1/8 | 20.2 | 63 | 196 | 2000 | 4×50 | 19.6 | 20.2 | 33.1 | 43.5 | 61.5 | NBC 450 C4 | ||||
341 | 2 5/8 | 1 1/8 | 23.6 | 88 | 261 | 2000 | 4×50 | 19.6 | 20.2 | 42.0 | 54.5 | 76.7 | NBC 450 D4 | ||||
فاصله بین فینها 6 میلیمتر |
|
||||||||||||||||
92 | 1 3/8 | 5/8 | 6.9 | 24 | 48 | 500 | 1×50 | 20.8 | 6950 | 9.8 | 12.5 | 17.2 | NBC 150 D6 | ||||
142 | 1 5/8 | 7/8 | 10.7 | 33 | 71 | 1000 | 2×50 | 21.4 | 14100 | 15.5 | 19.1 | 26.9 | NBC 250 C6 | ||||
165 | 1 5/8 | 7/8 | 12.5 | 44 | 95 | 1000 | 2×50 | 20.8 | 13900 | 19.5 | 24.9 | 34.5 | NBC 250 D6 | ||||
205 | 2 1/8 | 1 1/8 | 15.4 | 48 | 107 | 1500 | 3×50 | 21.4 | 21150 | 22.8 | 28.4 | 39.9 | NBC 350 C6 | ||||
239 | 2 1/8 | 1 1/8 | 18 | 64 | 143 | 1500 | 3×50 | 20.8 | 20850 | 29.3 | 37.4 | 51.7 | NBC 350 D6 | ||||
266 | 2 5/8 | 1 1/8 | 20.2 | 63 | 143 | 2000 | 4×50 | 21.4 | 28200 | 30.4 | 38.0 | 53.4 | NBC 450 C6 | ||||
313 | 2 5/8 | 1 1/8 | 23.6 | 88 | 190 | 2000 | 4×50 | 20.8 | 27800 | 39.1 | 49.9 | 68.9 | NBC 450 D6 | ||||
فاصله بین فینها 8 میلیمتر |
|
||||||||||||||||
88 | 1 3/8 | 5/8 | 6.9 | 24 | 37 | 500 | 1×50 | 21.7 | 7100 | 9.3 | 11.6 | 16.3 | NBC 150 D8 | ||||
135 | 1 5/8 | 7/8 | 10.7 | 33 | 56 | 1000 | 2×50 | 22.3 | 14400 | 14.5 | 18.0 | 25.1 | NBC 250 C8 | ||||
156 | 1 5/8 | 7/8 | 12.5 | 44 | 75 | 1000 | 2×50 | 21.7 | 14200 | 18.4 | 22.8 | 32.2 | NBC 250 D8 | ||||
195 | 2 1/8 | 1 1/8 | 15.4 | 48 | 84 | 1500 | 3×50 | 22.3 | 21600 | 21.5 | 26.7 | 37.3 | NBC 350 C8 | ||||
226 | 2 1/8 | 1 1/8 | 18 | 64 | 112 | 1500 | 3×50 | 21.7 | 21300 | 27.5 | 34.1 | 48.1 | NBC 350 D8 | ||||
253 | 2 5/8 | 1 1/8 | 20.2 | 63 | 112 | 2000 | 4×50 | 22.3 | 28800 | 28.7 | 35.5 | 49.8 | NBC 450 C8 | ||||
295 | 2 5/8 | 1 1/8 | 23.6 | 88 | 149 | 2000 | 4×50 | 21.7 | 28400 | 36.0 | 45.4 | 64.0 | NBC 450 D8 | ||||
مقدمهای درخصوص اواپراتور فریونی نیک
اواپراتور نیک دارای 60 مدل مختلف در بازه 10+ تا 40ـ درجه سانتیگراد و با توانهای برودتی مختلف تولید میشود. اواپراتورهای سری NBC دارای کویل 8/5” بهصورت مثلثی و با فینهای موجدار آلومینیومی هستند
فنهای این اواپراتورها از گروه حفاظتی IP54 بوده و در چهار قطر 35، 40، 45 و 50 سانتیمتر موجود میباشد. اواپراتور نیک مجهز به دیفراست (برفک زدا) الکتریکی بوده ولی بهدلخواه مشتری میتوان آن را با دیفراست آبی یا گاز داغ تجهیز کرد.
نوع جریان هوا بهصورت استاندارد بهصورت مکشی است تا بتواند با پرتاب هوا با سرعت بالا توزیع مناسب و با راندمان بالا ایجاد کند.
دادههای کاتالوگ اواپراتور فریونی نیک بهطور پیشفرض برای مبرد R22 است و درصورتیکه سیکل مورد نظر با مبرد R404A و یا R134a کار کند باید ضریب تصحیحی به محاسبات انتخاب اواپراتور اضافه گردد. ضریب تصحیح دیگری که در انتخاب اواپراتور دخیل است ناشی از دمای کاری اواپراتور و همچنین اختلاف دمای اواپراتور و محیط سرد شده است. در واقع این ضریب ظرفیت نامی اواپراتور را به ظرفیت واقعی در شرایط مطلوب سردخانه تبدیل میکند.
انتخاب اواپراتور نیک
روش انتخاب اواپراتورها در مطلب زیر بهطور مفصل شرح داده شده است.
روش انتخاب اواپراتورها
در اینجا فقط ملاحظات خاص اواپراتورهای نیک ارائه شده است.
روش محاسباتی انتخاب اواپراتور نیک
اگر Qr ظرفیت مورد نیاز باشد، از دو جدول زیر دو ضریب Fr و Fsc استخراج شده و در مقدار ظرفیت مورد نیاز ضرب میشود و ظرفیت نامی اواپراتور نیک بهدست میآید. و تنها کار باقی مانده انتخاب اواپراتور از جدول محصولات است.
Qn=Qr x Fsc x Fr ظرفیت نامی
جدول شرایط کاری
رطوبت نسبی | دمای اواپراتور | دمای هوای اتاق سردخانه | شرایط کاری دما و رطوبت |
85% | 0 | +10 | SC1 |
85% | -8 | 0 | SC2 |
95% | -25 | -18 | SC3 |
جدول ضریب تصحیح FR
ضریب تصحیح Fr | شرایط رطوبت و دما | مبرد |
1.05 | SC1/SC2/SC3 | R404A |
0.97 | SC1/SC2 | R134a |
1.00 | SC1/SC2/SC3 | R22 |
جداول ضریب تصحیح Fsc
Fsc1
DT=10K Te=0oC |
دمای اواپراتور | DT(K) | ||||||
-5 | -2 | 0 | +5 | +6 | +8 | +10 | ||
1.88 | 1.85 | 1.84 | 1.82 | 1.82 | 1.80 | 1.78 | 6 | |
1.55 | 1.53 | 1.52 | 1.50 | 1.50 | 1.48 | 1.46 | 7 | |
1.34 | 1.31 | 1.30 | 1.28 | 1.28 | 1.26 | 1.24 | 8 | |
1.16 | 1.14 | 1.13 | 1.11 | 1.10 | 1.09 | 1.07 | 9 | |
1.02 | 0.91 | 0.90 | 0.88 | 0.88 | 0.87 | 0.86 | 10 | |
0.91 | 0.91 | 0.90 | 0.88 | 0.88 | 0.87 | 0.85 | 11 | |
0.82 | 0.81 | 0.81 | 0.79 | 0.79 | 0.78 | 0.77 | 12 |
Fsc2
DT=8K Te=-8oC |
دمای اواپراتور | DT(K) | ||||||
-20 | -18 | -15 | -12 | -10 | -8 | -6 | ||
1.52 | 1.50 | 1.48 | 1.44 | 1.43 | 1.43 | 1.42 | 6 | |
1.25 | 1.23 | 1.21 | 1.19 | 1.28 | 1.18 | 1.14 | 7 | |
1.09 | 1.07 | 1.04 | 1.02 | 1.01 | 1.00 | 0.96 | 8 | |
0.96 | 0.94 | 0.90 | 0.88 | 0.87 | 0.84 | 0.79 | 9 | |
0.84 | 0.83 | 0.82 | 0.77 | 0.77 | 0.72 | 0.68 | 10 | |
0.74 | 0.73 | 0.71 | 0.69 | 0.67 | 0.63 | 0.59 | 11 | |
0.66 | 0.65 | 0.63 | 0.62 | 0.58 | 0.55 | 0.54 | 12 |
Fsc3
DT=7K Te=-25oC |
دمای اواپراتور | DT(K)
اختلاف دمای اواپراتور و اتاق سردخانه |
||||||
-40 | -35 | -30 | -28 | -25 | -23 | -21 | ||
1.24 | 1.23 | 1.23` | 1.23 | 1.21 | 1.21 | 1.20 | 6 | |
1.04 | 1.03 | 1.02 | 1.01 | 1.00 | 0.99 | 0.99 | 7 | |
0.89 | 0.87 | 0.86 | 0.86 | 0.85 | 0.84 | 0.84 | 8 | |
0.77 | 0.76 | 0.75 | 0.74 | 0.73 | 0.73 | 0.73 | 9 | |
0.69 | 0.67 | 0.66 | 0.65 | 0.65 | 0.64 | 0.64 | 10 | |
0.62 | 0.61 | 0.59 | 0.58 | 0.58 | 0.57 | 0.57 | 11 | |
0.55 | 0.54 | 0.53 | 0.53 | 0.52 | 0.52 | 12 |
استفاده از نمودار برای انتخاب اواپراتور نیک
طی این روش بامعلوم بودن DT1 و Te به نمودار DT1 رجوع کرده و نقطه تلاقی این دو پارامتر را تعیین میکنیم. سپس از این نقطه خطی افقی رسم نموده تا خط عمودی توان مورد نیاز در نمودار انتخاب مدل را قطع کند. مدل مناسب روی خط مربوطه مشخص میشود. حالتی که نتیجه فرآیند بین دو مدل قرار گرفت بایستی مدل با ظرفیت بالاتر انتخاب گردد.
روش انتخاب به کمک جدول تجربی
درصورتیکه دمای اتاق سردخانه شما بالای صفر است از جدول زیر استفاده کنید.
توان کمپرسور HP | اواپراتور مناسب از گروه NBC یا NAC | |||||||
1.5 | NBC 135 B6 | NAC 230 A7 | NAC 130 B7 | NBC 135 B6 | ||||
3 | NBC 145 C6 | NBC 140 C6 | NBC 145 B6 | |||||
4 | NBC 240 B6 | NBC 240 C8 | ||||||
5 | NBC 240 C6 | |||||||
7.5 | NBC 245 B6 | NBC 245 C8 | ||||||
10 | NBC 345 B6 | NBC 250 C8 | ||||||
15 | NBC 250 D6 | NBC 250 D8 | ||||||
15 | NBC 350 C8 | NBC 350 C6 | ||||||
20 | NBC 350 C8 | NBC 350 C6 | ||||||
25 | NBC 350 C8 | NBC 350 D6 | ||||||
30 | NBC 450 C6 | 2x NBC 250 C6 | ||||||
35 | NBC 450 D6 | 2x NBC 250 D6 | ||||||
40 | 2x NBC 350 C6 | |||||||
50 | 2x NBC 450 C6 | |||||||
درصورتیکه دمای اتاق سردخانه شما زیر صفر است از جدول زیر استفاده کنید.
توان کمپرسور HP | اواپراتور مناسب از گروه NBC یا NAC | ||||||||||
1.5 | NBC 135 A8 | NAC 130 B7 | NBC 135 B8 | NAC 230 A7 | |||||||
3 | NBC 140 B8 | NAC 230 A7 | NBC 230 B7 | NBC 235 A6 | NBC 140 C6 | NBC 140 C8 | |||||
4 | NBC 145 B6 | NBC 140 C8 | |||||||||
5 | NBC 240 B8 | NBC 145 C8 | |||||||||
7.5 | NBC 240 B6 | NBC 145 C6 | |||||||||
10 | NBC 240 C8 | ||||||||||
15 | NBC 245 C8 | ||||||||||
15 | NBC 340 C8 | NBC 245 C8 | |||||||||
20 | NBC 250 C8 | NBC 340 C6 | |||||||||
25 | NBC 250 C8 | NBC 345 C8 | |||||||||
30 | NBC 250 D8 | NBC 350 C8 | |||||||||
35 | NBC 350 D8 | NBC 450 C8 | |||||||||
40 | NBC 450 D8 | 2x NBC 250 D8 |
