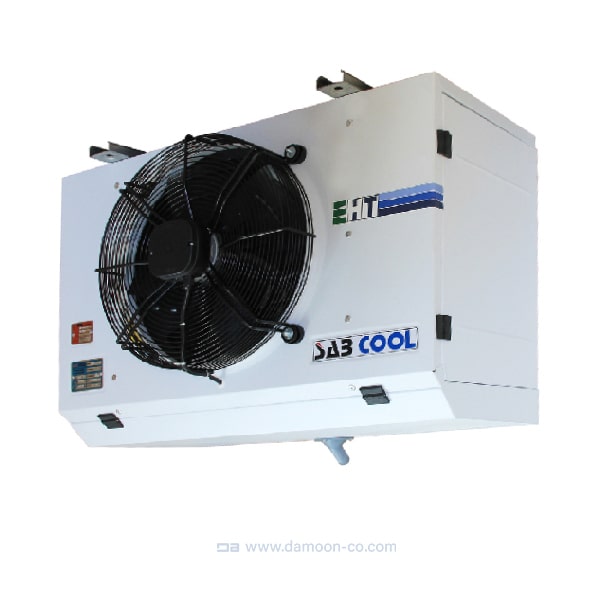

اواپراتور صابکول
مجموعه اواپراتور صابکول، دارای مدلهای مختلفی است که بسته به شرایط کاری، فضای موجود، بار برودتی و مواد غذایی (دمای اواپراتور) که در سردخانه نگهداری یا محیطی که توسط چیلر خنک میشود یک از مدلها باید انتخاب شود.
انواع اواپراتور صابکول
در اینجا، ابتدا مدلهای اواپراتور صابکول آورده شده، و در ادامه طریقه انتخاب و محاسبات مربوط به انتخاب اواپراتور و روشهای مختلف انتخاب آنها ارائه شده است.
اواپراتور صابکول (فن 35 سانتیمتری)
جدول زیر اطلاعات فنی اواپراتور صابکول سری EHT با فاصله فین 6 میلیمتر و فن 35 سانتیمتری را نمایش میدهد.
ظرفیت | اطلاعات فن ( 1/220/50) | مشخصات کویل | مدل | |||||
Te=-25
DT=7k |
Te=-8 DT=8k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | ||
kW | m | m³/hr | No | lit=dm³ | m² | |||
2.3 | 3 | 6 | 3000 | 1 | 3.2 | 7.9 | EHT-31 | |
3.1 | 4 | 6 | 3000 | 1 | 4.3 | 10.5 | EHT-41 | |
3.9 | 5 | 6 | 3000 | 1 | 5.3 | 13 | EHT-51 | |
4.6 | 6 | 6 | 3000 | 1 | 6.4 | 15.6 | EHT-61 | |
6.2 | 8 | 6 | 6000 | 2 | 6.6 | 17.4 | EHT-82 | |
7.7 | 10 | 6 | 6000 | 2 | 8.3 | 21.7 | EHT-102 | |
8.5 | 11 | 6 | 6000 | 2 | 9.9 | 26.1 | EHT-112 | |
9.2 | 12 | 6 | 9000 | 3 | 9 | 24.2 | EHT-123 | |
10 | 13 | 6 | 9000 | 3 | 11.2 | 30.3 | EHT-133 | |
11.6 | 15 | 6 | 9000 | 3 | 13.4 | 36.4 | EHT-153 |
اواپراتور صابکول (فن 40 سانتیمتری)
جدول زیر اطلاعات فنی اواپراتور صابکول سری EHT با فاصله فین 6 میلیمتر و فن 40 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||||
Te=-25
DT=7k |
Te=-8 DT=8k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | ||
kW | m | m³/hr | No | lit=dm³ | m² | |||
13.1 | 17 | 8 | 13500 | 3 | 14.1 | 39.8 | EHT-173 | |
14.6 | 19 | 8 | 13500 | 3 | 17.4 | 49.7 | EHT-193 | |
17.7 | 23 | 8 | 13500 | 3 | 20.8 | 59.7 | EHT-233 |
اواپراتور صابکول (فن 50 سانتیمتری)
جدول زیر اطلاعات فنی اواپراتور صابکول سری EHT با فاصله فین 6 میلیمتر و فن 50 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||||
Te=-25
DT=7k |
Te=-8 DT=8k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | ||
kW | m | m³/hr | No | lit=dm³ | m² | |||
21 | 25 | 20 | 19000 | 2 | 23 | 64.4 | EHT-252 | |
24 | 29 | 20 | 19000 | 2 | 27.6 | 77.3 | EHT-292 | |
29 | 35 | 20 | 19000 | 2 | 36.7 | 103 | EHT-352 | |
32 | 38 | 20 | 28500 | 3 | 35.5 | 99.8 | EHT-383 | |
38 | 45 | 20 | 28500 | 3 | 47.2 | 133.1 | EHT-453 | |
40 | 48 | 20 | 38000 | 4 | 41.8 | 117.7 | EHT-484 | |
46 | 55 | 20 | 38000 | 4 | 55.6 | 157 | EHT-554 |
جدول زیر اطلاعات فنی اواپراتور صابکول سری EHT با فاصله فین 8 میلیمتر و فن 50 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-25 DT=7k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
19 | 20 | 19000 | 2 | 23 | 46 | EHT-252 |
22 | 20 | 19000 | 2 | 27.6 | 55 | EHT-292 |
27 | 20 | 19000 | 2 | 36.7 | 74 | EHT-352 |
29 | 20 | 28500 | 3 | 35.5 | 70 | EHT-383 |
34 | 20 | 28500 | 3 | 47.2 | 94 | EHT-453 |
37 | 20 | 38000 | 4 | 41.8 | 87 | EHT-484 |
42 | 20 | 38000 | 4 | 55.6 | 117 | EHT-554 |
اواپراتور صابکول (فن 63 سانتیمتری)
جدول زیر اطلاعات فنی اواپراتور سابکول سری EHT با فاصله فین 6 میلیمتر و فن 63 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||||
Te=-25
DT=7k |
Te=-8 DT=8k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | ||
kW | m | m³/hr | No | lit=dm³ | m² | |||
43 | 50 | 24 | 39000 | 2 | 41 | 120 | EHT -502 | |
51 | 60 | 24 | 39000 | 2 | 53 | 160 | EHT -602 | |
55 | 65 | 24 | 58500 | 3 | 48 | 143 | EHT -653 | |
64 | 75 | 24 | 58500 | 3 | 63 | 190 | EHT -753 |
جدول زیر اطلاعات فنی اواپراتور سابکول سری EHT با فاصله فین 8 میلیمتر و فن 63 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-25 DT=7k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
38 | 24 | 39000 | 2 | 41 | 88 | EHT-502 |
46 | 24 | 39000 | 2 | 53 | 117 | EHT -602 |
50 | 24 | 58500 | 3 | 48 | 104 | EHT -653 |
57 | 24 | 58500 | 3 | 63 | 139 | EHT -753 |
خصوصیات کلی اواپراتور صابکول
کویل و لوله اواپراتور صابکول
– مجهز به کویل لوله ½ اینچ INNER GROVE دارای تبادل حرارتی بسیار بالا
– استفاده از لولههای مسی Inner groove که بهدلیل وجود شیارها و برآمدگیها روی مسیر عبور مبرد باعث مغشوش شدن عبور جریان (turbulence flow ) شده و همچنین سطح تبادل ( مساحت داخلی لوله ) بیش از 3 برابر افزایش مییابد که نهایتا منجربه اختلاف چشمگیر تبادل حرارت نسبت به لولههای plane میگردد.
ظرفیت اواپراتور صابکول
اواپراتور EHT سابکول دارای 24مدل و محدوده کارکرد ( ظرفیت اسمی ) 3 الی 75 کیلووات است و مناسب سردخانههای نگهداری زیر صفر و بالای صفر، پیش سرد کن و تونل انجماد میباشد.
بدنه اواپراتور صابکول
– پوشش بدنه منحصربهفرد از ورق آلوزینک و روکش PVC دارای گواهی استاندارد مواد غذایی (HACCP) ، ساخت کشور ایتالیا
– طراحی بدنه ویژه ، با هدف بالا بردن مقاومت و زیبایی ، دربهای لولایی دارای قفل در دو سمت اواپراتور جهت دسترسی ساده و آسان به ترمینال و Expansion Valve هنگام فرآیند سرویس و نگهداری، زیرآب خارجی لولایی جهت تسهیل سرویسهای دورهای و بازدید المنت
– زیر آب داخلی در شرایط نصب در ارتفاع (مدلهای مجهز به فن به قطر 50 سانتی متر) از جنس آلومینیوم ، جهت بالا بردن ضریب انتقال حرارت و اطمینان از آب شدن کامل یخ و عدم ریزش یخ به حفره تخلیه درین
– ساختار ویژه زیر آب خارجی برای هدایت کامل آبهای حاصل از دیفراست
مشخصات الکتریکی و فن اواپراتور صابکول
– استفاده از فنهای به قطر 35 ، 40 و 50 و 63 سانتی متر متناسب با ظرفیت
– المنتهای دیفراست و درین ساخت کارخانه معتبر Sedes با سیم سیلیکونی مقاوم در برابر حرارت، سیم کشی شده داخل جعبه تقسیم
– سیمکشی المنتها بهصورت سری بهجهت کاهش اختلاف پتانسیل دو سر المنت به 190 ولت و درنتیجه افزایش طول عمر المنتها
– سربندی سیم المنتها بهصورت دو پوششه و کاملا عایق در برابر رطوبت
– خار نگهدارنده المنت و سرپوش مخصوص سیلیکونی
– استفاده از المنتهای دور صفحه فن جهت جلوگیری از یخ زدگی پروانه در فنهای به قطر 50 سانتی متر
– المنت قیف و لوله درین ، جهت جلوگیری از یخزدگی آب درین در مسیر خروج (همواره در مدار)
– ترمودیسک دیفراست با قابلیت نصب در موقعیت مختلف کویل برای دیفراست مناسب
– جعبه برق نصب شده با ترمینالهای بزرگتر از ظرفیت و سیم کشی شده (فنها بههمراه OVER LOAD ، المنتهای درین و دیفراست و دور فن و قیف درین و ترمودیسک)
سایر مشخصات اواپراتور صابکول
توان دیفراست (kW) | وزن(kg) | Y | X | H | W | L | مدل |
2.8 | 26 | 313 | 532 | 580 | 283 | 840 | EHT-31 |
2.8 | 27 | 313 | 532 | 580 | 283 | 840 | EHT-41 |
2.8 | 28 | 480 | 532 | 580 | 450 | 840 | EHT-51 |
3.5 | 30 | 480 | 532 | 580 | 450 | 840 | EHT-61 |
توان دیفراست (kW) | وزن(kg) | Y | X | H | W | L | مدل |
4.4 | 42 | 480 | 882 | 580 | 450 | 1190 | EHT-82 |
4.4 | 45 | 480 | 882 | 580 | 450 | 1190 | EHT-102 |
5.5 | 46 | 480 | 882 | 580 | 450 | 1190 | EHT-112 |
10.5 | 135 | 695 | 1634 | 850 | 545 | 2030 | EHT-252 |
12.25 | 139 | 695 | 1634 | 850 | 545 | 2030 | EHT-292 |
17.6 | 153 | 695 | 1634 | 850 | 545 | 2030 | EHT-352 |
17.6 | 202 | 655 | 2130 | 1035 | 545 | 2530 | EHT-502 |
21.5 | 250 | 655 | 2130 | 1035 | 545 | 2530 | EHT-602 |
توان دیفراست (kW) | وزن(kg) | Y | X | H | W | L | مدل |
4.8 | 50 | 480 | 1232 | 580 | 450 | 1540 | EHT-123 |
4.8 | 53 | 480 | 1232 | 580 | 450 | 1540 | EHT-133 |
6 | 60 | 480 | 1232 | 580 | 450 | 1540 | EHT-153 |
7 | 78 | 510 | 1645 | 650 | 480 | 1970 | EHT-173 |
8.75 | 86 | 510 | 1645 | 650 | 480 | 1970 | EHT-193 |
10.5 | 95 | 510 | 1645 | 650 | 480 | 1970 | EHT-223 |
15.4 | 175 | 695 | 2134 | 850 | 545 | 2530 | EHT-383 |
17.6 | 194 | 695 | 2134 | 850 | 545 | 2530 | EHT-453 |
22.5 | 285 | 655 | 2530 | 1035 | 545 | 2930 | EHT-653 |
25 | 293 | 655 | 2530 | 1035 | 545 | 2930 | EHT-753 |
توان دیفراست (kW) | وزن(kg) | X1 | Y | X | H | W | L | مدل |
17.5 | 207 | 1250 | 695 | 2534 | 850 | 545 | 2930 | EHT-484 |
20 | 227 | 1250 | 695 | 2534 | 850 | 545 | 2930 | EHT-133 |
روش انتخاب اواپراتور صابکول
انتخاب اواپراتور صابکول بر اساس بار برودتی مورد نیاز صورت میگیرد.
اواپراتور صابکول (فن 40 سانتیمتری)
جدول زیر اطلاعات فنی اواپراتور صابکول سری SA با فاصله فین 6 میلیمتر و فن 40 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||||
Te=-25
DT=7k |
Te=-8 DT=8k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | ||
kW | m | m³/hr | No | lit=dm³ | m² | |||
5 | 6 | 15 | 3700 | 1 | 4 | 15.4 | SA-61 | |
6.5 | 8 | 15 | 3700 | 1 | 6 | 23.1 | SA-81 | |
11 | 13 | 15 | 7400 | 2 | 8 | 31.8 | SA-132 | |
15 | 17 | 15 | 7400 | 2 | 11.9 | 47.6 | SA-172 | |
15.5 | 18 | 15 | 11100 | 3 | 12 | 48 | SA-183 | |
18 | 21 | 15 | 11100 | 3 | 18 | 72 | SA-213 |
اواپراتور صابکول (فن 50 سانتیمتری)
جدول زیر اطلاعات فنی اواپراتور صابکول سری SA با فاصله فین 6 میلیمتر و فن 50 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-8 DT=8k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
24 | 20 | 19000 | 2 | 13.5 | 51 | SA-242 |
28 | 20 | 19000 | 2 | 16.5 | 67.28 | SA-282 |
36 | 20 | 19000 | 2 | 24.7 | 100.92 | SA-362 |
34 | 20 | 28500 | 3 | 21.7 | 88.3 | SA-343 |
42 | 20 | 28500 | 3 | 32.5 | 132.4 | SA-423 |
49 | 20 | 38000 | 4 | 25.8 | 105 | SA-494 |
57 | 20 | 38000 | 4 | 38.6 | 157.5 | SA-574 |
جدول زیر اطلاعات فنی اواپراتور صابکول سری SA با فاصله فین 10 میلیمتر و فن 50 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-25 DT=7k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
18 | 20 | 19000 | 2 | 13.5 | 36 | SA-242 |
21 | 20 | 19000 | 2 | 16.5 | 45.5 | SA-282 |
28 | 20 | 19000 | 2 | 24.7 | 68.3 | SA-362 |
25 | 20 | 28500 | 3 | 21.7 | 60 | SA-343 |
32 | 20 | 28500 | 3 | 32.5 | 90 | SA-423 |
37 | 20 | 38000 | 4 | 25.8 | 71.5 | SA-494 |
43 | 20 | 38000 | 4 | 38.6 | 107.2 | SA-574 |
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-35 DT=6k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
24 | 20 | 19000 | 2 | 24.7 | 54.3 | SA-362 |
27 | 20 | 28500 | 3 | 32.5 | 71.6 | SA-423 |
37 | 20 | 38000 | 4 | 38.6 | 85.4 | SA-574 |
اواپراتور صابکول (فن 63 سانتیمتری)
جدول زیر اطلاعات فنی اواپراتور سابکول سری SA با فاصله فین 6 میلیمتر و فن 63 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-8 DT=8k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
54 | 24 | 25000 | 2 | 41.9 | 170.3 | SA-542 |
62 | 24 | 25000 | 2 | 55.9 | 227 | SA-622 |
76 | 24 | 37500 | 3 | 50 | 202.4 | SA-763 |
87 | 24 | 37500 | 3 | 66.2 | 270 | SA-873 |
جدول زیر اطلاعات فنی اواپراتور سابکول سری SA با فاصله فین 10 میلیمتر و فن 63 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-25 DT=7k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
42 | 24 | 25000 | 2 | 41.9 | 115.7 | SA-542 |
48 | 24 | 25000 | 2 | 55.9 | 154.3 | SA-622 |
58 | 24 | 37500 | 3 | 50 | 137.8 | SA-763 |
68 | 24 | 37500 | 3 | 66.2 | 183.7 | SA-873 |
جدول زیر اطلاعات فنی اواپراتور سابکول سری SA با فاصله فین 13 میلیمتر و فن 63 سانتیمتری را نمایش میدهد.
ظرفیت | Fan data ( 3/380/50) | مشخصات کویل | مدل | |||
Te=-25 DT=7k | پرتاب هوا | دبی کل | تعداد فن | حجم مدار | مساحت | |
kW | m | m³/hr | No | lit=dm³ | m² | |
36 | 24 | 25000 | 2 | 41.9 | 92 | SA-542 |
40 | 24 | 25000 | 2 | 55.9 | 122.7 | SA-622 |
49 | 24 | 37500 | 3 | 50 | 109.8 | SA-763 |
58 | 24 | 37500 | 3 | 66.2 | 146.4 | SA-873 |
خصوصیات کلی اواپراتور صابکول
کویل و لوله اواپراتور صابکول
– استفاده از کویل پیشرفته با لوله 5/8 اینچ
– استفاده از لولههای مسی Inner groove که بهدلیل وجود شیارها و برآمدگیها روی مسیر عبور مبرد باعث مغشوش شدن عبور جریان شده و همچنین سطح تبادل بیشاز 3 برابر افزایش مییابد که نهایتا منجر به اختلاف چشمگیر تبادل حرارت نسبت به لولههای معمولی میگردد.
ظرفیت و کاربرد اواپراتور صابکول سری SA
– اواپراتور SA در 24 مدل و محدوده کارکرد ( ظرفیت اسمی ) 5 الی 114 کیلووات تولید میگردد.
– مناسب جهت سردخانههای نگهداری زیر صفر و بالای صفر، پیش سرد کن و تونل انجماد
بدنه اواپراتور صابکول
– پوشش بدنه منحصر بهفرد ورق آلوزینک و روکش PVC دارای گواهی استاندارد مواد غذایی (HACCP) ، ساخت کشور ایتالیا
– طراحی بدنه ویژه ، با هدف بالا بردن مقاومت و زیبایی ، دربهای لولایی با قفل در دو سمت اواپراتور جهت دسترسی ساده و آسان به ترمینال و Expansion Valve هنگام فرآیند سرویس و نگهداری، زیر آب خارجی لولایی جهت تسهیل سرویسهای دورهای و بازدید المنت زیر آب داخلی در شرایط نصب در ارتفاع
– زیرآب داخلی از جنس آلومینیوم ، جهت بالا بردن ضریب انتقال حرارت و اطمینان از آب شدن کامل یخ و عدم ریزش یخ به حفره تخلیه درین
– ساختار ویژه زیر آب خارجی برای هدایت کامل آبهای حاصل از دیفراست
مشخصات الکتریکی و فن اواپراترو صابکول
– فنهای 40 و 50 و 63 سانتی متری ساخت کشور آلمان، دارای محافظ الکتروموتور جهت محافظت از فنها
– المنتهای دیفراست و درین ساخت کارخانه معتبرSedes ایتالیا و سیم سیلیکونی مقاوم در برابر حرارت، سیم کشی شده داخل جعبه تقسیم
– سیم کشی المنتها بهصورت سری بهجهت کاهش اختلاف پتانسیل دو سر المنت به 190 ولت و درنتیجه افزایش طول عمر المنتها
– سر بندی سیم المنتها بهصورت دو پوششه و کاملا عایق در برابر رطوبت
– خار نگهدارنده المنت و سرپوش مخصوص سیلیکونی
– استفاده از المنتهای دور صفحه فن جهت جلوگیری از یخ زدگی پروانه در فنهای به قطر 50 سانتیمتر
– المنت قیف و لوله درین ، جهت جلوگیری از یخزدگی آب درین در مسیر خروج
– ترمودیسک دیفراست با قابلیت نصب در موقعیت مختلف کویل برای دیفراست مناسب
– جعبه برق نصب شده با ترمینالهای بزرگتر از ظرفیت و سیم کشی شده
سایر مشخصات اواپراتور صابکول
توان دیفراست (kW) | وزن(kg) | Y | X | H | W | L | مدل |
3.5 | 35 | 535 | 540 | 600 | 500 | 850 | SA-61 |
4.2 | 38 | 535 | 540 | 600 | 500 | 850 | SA-81 |
توان دیفراست (kW) | وزن(kg) | Y | X | H | W | L | مدل |
6.5 | 50 | 535 | 1090 | 600 | 500 | 1400 | SA-132 |
7.8 | 75 | 535 | 1090 | 600 | 500 | 1400 | SA-172 |
8.75 | 117 | 695 | 1643 | 850 | 545 | 2030 | SA-242 |
10.5 | 125 | 695 | 1643 | 850 | 545 | 2030 | SA-282 |
12.25 | 140 | 695 | 1643 | 850 | 545 | 2030 | SA-362 |
19.8 | 205 | 795 | 2134 | 1000 | 620 | 2530 | SA-542 |
26.4 | 225 | 795 | 2134 | 1000 | 620 | 2530 | SA-622 |
توان دیفراست (kW) | وزن(kg) | Y | X | H | W | L | مدل |
8.75 | 85 | 535 | 1640 | 600 | 500 | 1950 | SA-183 |
10.5 | 95 | 535 | 1640 | 600 | 500 | 1950 | SA-213 |
13.2 | 155 | 695 | 2134 | 850 | 545 | 2530 | SA-343 |
15.4 | 170 | 695 | 2134 | 850 | 545 | 2530 | SA-423 |
22.5 | 285 | 795 | 2534 | 1000 | 620 | 2930 | SA-763 |
30 | 305 | 795 | 2534 | 1000 | 620 | 2930 | SA-873 |
توان دیفراست (kW) | وزن(kg) | X1 | Y | X | H | W | L | مدل |
15 | 180 | 1250 | 695 | 2534 | 850 | 545 | 2930 | SA-494 |
17.5 | 200 | 1250 | 695 | 2534 | 850 | 545 | 2930 | SA-574 |
توصیه میکنیم مطالب زیر را نیز مطالعه کنید: |
کندانسور نیک |
اواپراتور آرشه |
اواپراتور نوین |
هیچ محصولی یافت نشد.
