مـــعــــرفــی مــحـصــول

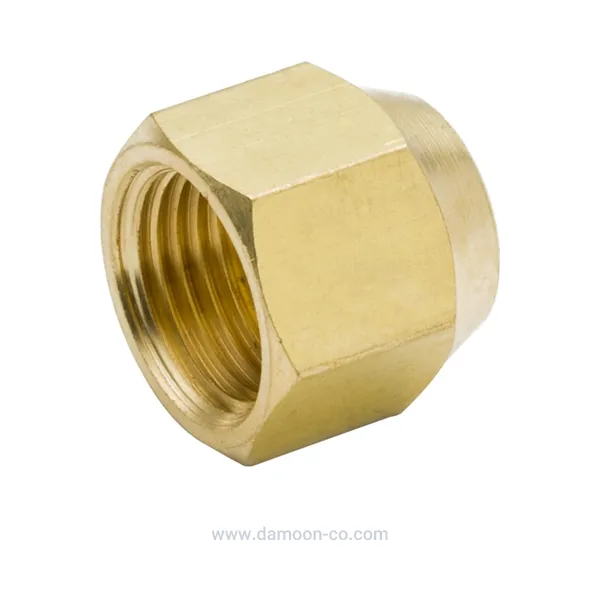

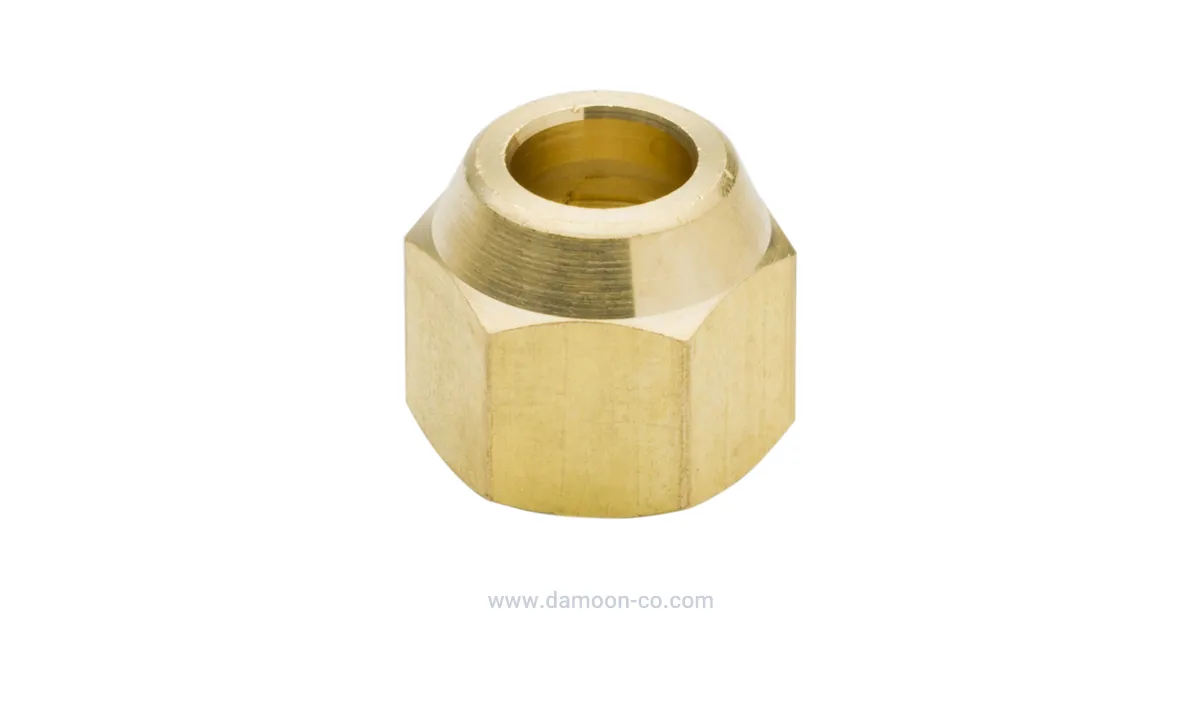

مهره کستل یا Castel Nut مهره فیتینگی به شکل چندضلعی یا گرد که پیچ برای محکم تر بسته شدن درون آن قرار می گیرد.
انواع مهره کستل
این مهره دارای 6 مدل اصلی بوده و برحسب کد قطعه معرفی می شوند.
نوع اتصال | سایز | کد قطعه | |
مهره ای | 1/4″ | 7010/22 | |
مهره ای |
3/8” | 7010/33 | |
مهره ای |
1/2″ | 7010/44 | |
مهره ای |
5/8” | 7010/55 | |
مهره ای |
3/4″ | 7010/66 | |
مهره ای |
7/8” | 7010/77 |
ویژگی های مهم
- قابلیت کاربرد درسیستم های تبرید و سازگار با تمامی مبردها.
- ماکزیمم فشارمجاز مبرد(PS) 45 bar
جدول مشخصات فنی مهره رزوه ای کستل (Castel SAE Flare Nut)
قطر لوله مسی | نوع اتصال- مهره ای | کد بین المللی | کد قطعه | شماتیک | |
Ø(mm) | Ø(in) | ||||
6 | 1/4″ | 1/4″ | NS4-4 | 7010/22 | |
3/8” | 3/8” | NS4-6 | 7010/33 | ||
1/2″ | 1/2″ | NS4-8 | 7010/44 | ||
16 | 5/8” | 5/8” | NS4-10 | 7010/55 | |
3/4″ | 3/4″ | NS4-12 | 7010/66 | ||
22 | 7/8” | 7/8” | NS4-14 |
7010/77 |
