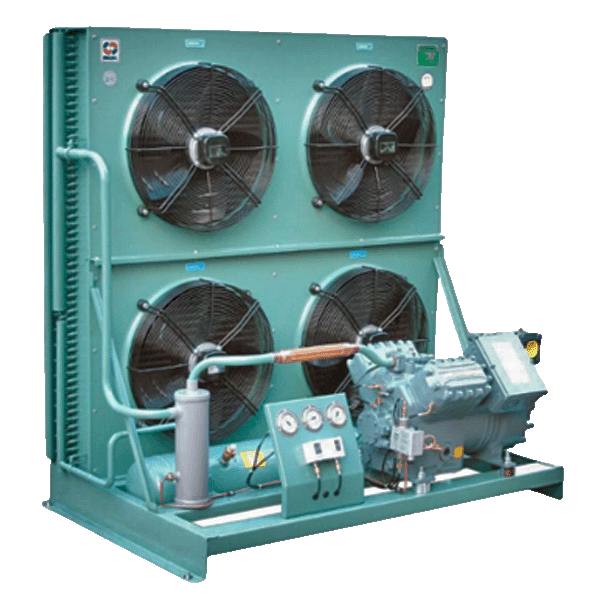

کندانسور نیک
کندانسور نیک سری NGC در 28 مدل مختلف و با ظرفیت بین 13.3 تا 241.7 کیلوات تولید می شوند. تمام مدلهای سری NGC در دسته کندانسور هوایی قرار گرفته و مخصوص مبردهای فریونی هستند. همچنین تمام مدل ها می توانند بنا به نیاز مشتری به‌صورت عمودی یا افقی ساخته شوند.
کویل های کندانسور هوایی نیک مسی با قطر 5/8” است که با آرایش مثلثی چیده شده و دارای فین های موجدار آلومینیومی هستند. کندانسورها بنا به درخواست مشتری می توانند به رسیور مجهز شوند.
ظرفیت نامی کندانسورهای سری NGC برای گاز R22 و دمای محیط 25 و دمای کندانسور 40 درجه سانتیگراد اندازه گیری شده اند. لذا لازم است هنگام انتخاب کندانسور ضرایب تصحیحی برای اصلاح این اختلافات اعمال شود تا ظرفیت واقعی مطابق شرایط کاری کندانسور شما حاصل گردد.
مدل‌ها و ابعاد کندانسور نیک سری NGC
| اتصالات | وزن (kg) | توان فن | کویل ها | آمپراژ فن | تعداد فن و قطر آن | دبی فن (m3/H) | ظرفیت اسمی دفع حرارت | مدل کندانسور نیک | ||||||
| حجم لوله ها (dm3) | سطح کل (m2) | |||||||||||||
| خروجی
(اینچ) |
ورودی
(اینچ) |
|||||||||||||
| سری 40 | ||||||||||||||
| 3/4 | 7/8 | 54.5 | 250 | 7.5 | 30 | 0.75 | 1X400 | 4100 | 13.3 | NGC 1140 A | ||||
| 7/8 | 1 1/8 | 87 | 500 | 13.5 | 60 | 1.5 | 2X400 | 8200 | 27.0 | NGC 1240 A | ||||
| 7/8 | 1 3/8 | 128 | 750 | 20.1 | 90.5 | 2.25 | 3X400 | 12300 | 40.6 | NGC 1340 A | ||||
| سری 50 | ||||||||||||||
| 3/4 | 7/8 | 98 | 370 | 10 | 37.5 | 1 | 1X500 | 6950 | 19.1 | NGC 1150 A | ||||
| 7/8 | 1 3/8 | 148.5 | 740 | 19.5 | 75.5 | 2 | 2X500 | 13900 | 38.5 | NGC 1250 A | ||||
| 7/8 | 1 3/8 | 163 | 740 | 25.8 | 100.5 | 2 | 2X500 | 13100 | 48.2 | NGC 1250 B | ||||
| 7/8 | 1 3/8 | 212 | 1110 | 28.3 | 113.5 | 3 | 3X500 | 20850 | 58.0 | NGC 1350 A | ||||
| 1 1/8 | 1 5/8 | 234 | 1110 | 38 | 151 | 3 | 3X500 | 19650 | 72.5 | NGC 1350 B | ||||
| 1 1/8 | 1 5/8 | 291 | 1480 | 49.3 | 201.5 | 4 | 4X500 | 26200 | 96.7 | NGC 1450 B | ||||
| 2x 11/8 | 2x 1 3/8 | 315 | 1480 | 51.6 | 201 | 4 | 4X500 | 26200 | 96.4 | NGC 2250 B | ||||
| 1 5/8 | 2 1/8 | 348 | 1850 | 61.9 | 252 | 5 | 5X500 | 32750 | 121.0 | NGC 1550 B | ||||
| 2x 1 3/8 | 2x 1 5/8 | 434 | 2220 | 75.9 | 301.5 | 6 | 6X500 | 39300 | 144.7 | NGC 2350 B | ||||
| 2x 1 5/8 | 2x 2 1/8 | 543.5 | 2960 | 98.6 | 402.5 | 8 | 8X500 | 52400 | 193.2 | NGC 2450 B | ||||
| 2x 2 1/8 | 2x 2 1/8 | 658 | 3700 | 123.8 | 503.5 | 10 | 10X500 | 65500 | 241.7 | NGC 2550 B | ||||
انتخاب کندانسور نیک سری NGC هوایی
توان دفع حرارتی کندانسور برابر است با بار حرارتی سردخانه که توسط اواپراتور جذب می‌شود(لینک به روش انتخاب اواپراتور) به‌اضافه توان مصرفی کمپرسور. در زیر روش‌های مختلف انتخاب بر گرفته از کاتالوگ کندانسور نیک شرح داده شده است.
روش مستقیم انتخاب کندانسور نیک سری NGC
توان کندانسور از مجموع توان مصرفی کمپرسور و بار برودتی اواپراتور به‌دست می‌آید. درصورتی‌که کمپرسور هنوز انتخاب نشده است، ظرفیت کندانسور از ضرب بار برودتی سردخانه در ضریبی که از نمودار زیر به‌دست می‌آید، حاصل می‌گردد.
این توان بدست آمده در مقدار واقعی توان مورد نیاز است و برای انتخاب کندانسور بایید این توان به مقدار اسمی تبدیل شود. با ضرب ظرفیت واقعی در چهار ضریب “اختلاف دمای اتاق و اواپراتور” و ” تصحیح دمای محیط” و تصحیح ارتفاع از سطح دریا” و “تصحیح نوع مبرد” ظرفیت نامی به‌دست می‌آید.
در نهایت با استفاده از ظرفیت نامی به جداول رجوع کرده و مدل مناسب را انتخاب می‌کنیم.
نامگذاری کندانسور نیک سری هوایی عمودی
کندانسور عمودی نیک
کندانسور نیک سری عمودی فریونی که به‌عنوان کندانسور سردخانه کاربرد دارد، دارای مدلهای مختلفی است که بسته به شرایط کاری، فضای موجود، بار برودتی و مواد غذایی(دمای اواپراتور) که در سردخانه نگه داری می‌شود یک از مدل‌ها باید انتخاب شود.
در اینجا، ابتدا مدلهای کندانسور نیک آورده شده است. همچنین در ادامه روش‌های مختلف انتخاب کندانسور سردخانه ای نیک ارائه شده است.
مدل‌ها و ابعاد کندانسور نیک
| توان فن | تعداد فاز فن | ولتاژ | تعداد فن و قطر آن | دبی فن(m3/H) | ظرفیت اسمی دفع حرارت | مدل کندانسور نیک |
| 170 | 1 | 230 | 1×350 | 2500 | 4.42 | NUC 135AS |
| 170 | 1 | 230 | 1×350 | 2400 | 6.54 | NUC 135BS |
| 230 | 3 | 400 | 1×400 | 4000 | 11.95 | NUC 140CT |
| 350 | 3 | 400 | 1×450 | 5200 | 14.45 | NUC 145CT |
| 340 | 1 | 230 | 2×350 | 4600 | 17.19 | NUC 235CS |
| 460 | 3 | 400 | 2×400 | 8200 | 18.26 | NUC 240BT |
| 460 | 3 | 400 | 2×400 | 8000 | 23.95 | NUC 240CT |
| 700 | 3 | 400 | 2×450 | 10400 | 28.84 | NUC 245CT |
| 1000 | 3 | 400 | 2×500 | 13300 | 50.74 | NUC 250ET |
| 1050 | 3 | 400 | 3×450 | 15300 | 53.87 | NUC 345DT |
| 1500 | 3 | 400 | 3×500 | 19950 | 76.06 | NUC 350ET |
| 2000 | 3 | 400 | 4×500 | 27200 | 86.00 | NUC 450DT |
DT = اختلاف دمای تقطیر و دمای محیط (برای حالت نامی این مقدار 15 درجه سانتیگراد است)
Ta = دمای محیط (برای حالت نامی این مقدار 32 درجه سانتیگراد است)
| وزن(کیلوگرم) | قطر لوله‌ها(اینچ) | B(mm) | A(mm) | H(mm) | W(mm) | L(mm) | مدل | |
| Out | In | |||||||
| 35 | 3/8″ | 5/8″ | 500 | 670 | 594 | 600 | 700 | NUC 135AS |
| 38 | 3/8″ | 5/8″ | 500 | 670 | 594 | 600 | 700 | NUC 135BS |
| 50 | 3/8″ | 5/8″ | 650 | 720 | 695 | 750 | 750 | NUC 140CT |
| 58 | 1/2″ | 5/8″ | 700 | 770 | 746 | 800 | 800 | NUC 145CT |
| 73 | 1/2″ | 7/8″ | 710 | 1210 | 615 | 810 | 1260 | NUC 235CS |
| 80 | 1/2″ | 7/8″ | 750 | 1310 | 716 | 850 | 1360 | NUC 240BT |
| 91 | 5/8″ | 7/8″ | 750 | 1310 | 716 | 850 | 1360 | NUC 240CT |
| 106 | 5/8″ | 1 1/8″ | 770 | 1410 | 767 | 870 | 1460 | NUC 245CT |
| 145 | 7/8″ | 1 1/8″ | 790 | 1510 | 818 | 890 | 1560 | NUC 250ET |
| 163 | 7/8″ | 1 3/8″ | 770 | 2060 | 767 | 870 | 2110 | NUC 345DT |
| 207 | 7/8″ | 1 3/8″ | 790 | 2210 | 818 | 890 | 2260 | NUC 350ET |
| 231 | 7/8″ | 1 3/8″ | 850 | 1510 | 1559 | 950 | 1560 | NUC 450DT |
مقدمه ای در خصوص کندانسور نیک سری عمودی هوایی
کویل کندانسور نیک سری NUC، از لوله مسی با قطر 3/8 اینچ و با آرایش مثلثی ساخته شده و دارای فین موج دار آلومینیمی است. تمامی کویل‌ها پس از تولید شستشو و چربی‌زدایی می‌شوند.
انتخاب کندانسور نیک سری عمودی هوایی
توان دفع حرارتی کندانسور برابر است با بار حرارتی سردخانه که توسط اواپراتور جذب می‌شود(لینک به روش انتخاب اواپراتور) به اضافه توان مصرفی کمپرسور. در زیر روش‌های مختلف انتخاب بر گرفته از کاتالوگ کندانسور نیک شرح داده شده است.
روش مستقیم انتخاب کندانسور عمودی نیک

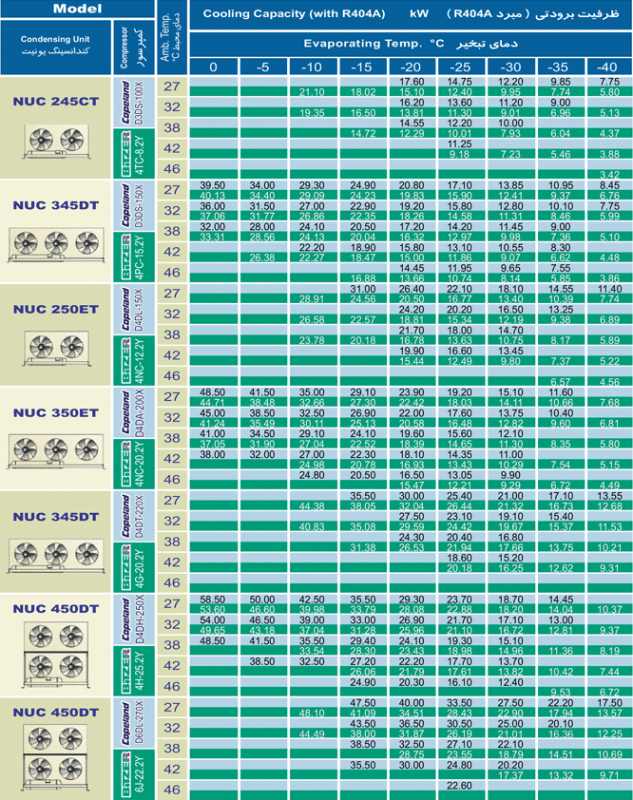

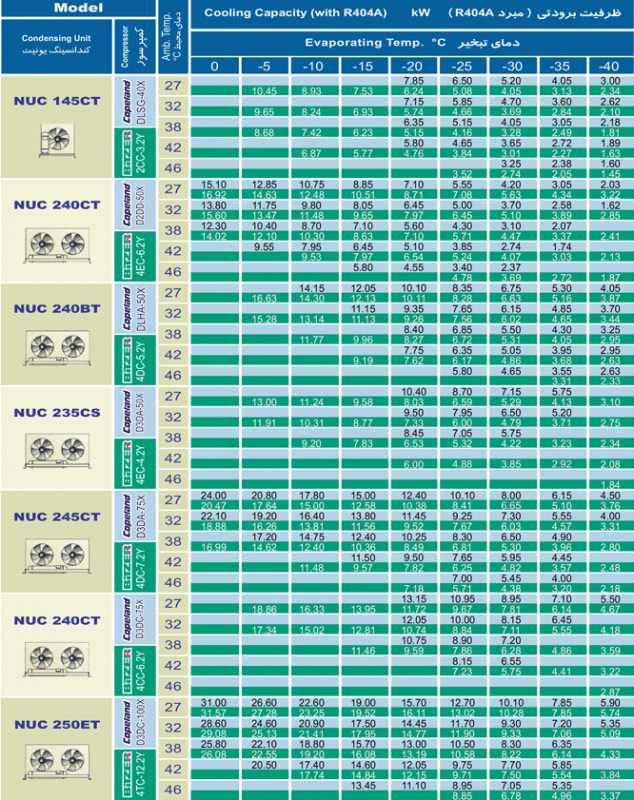

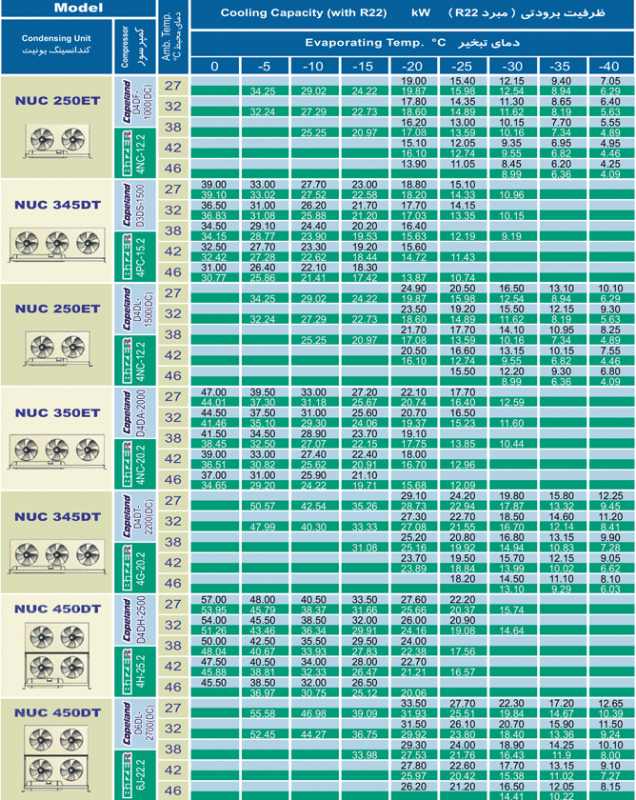

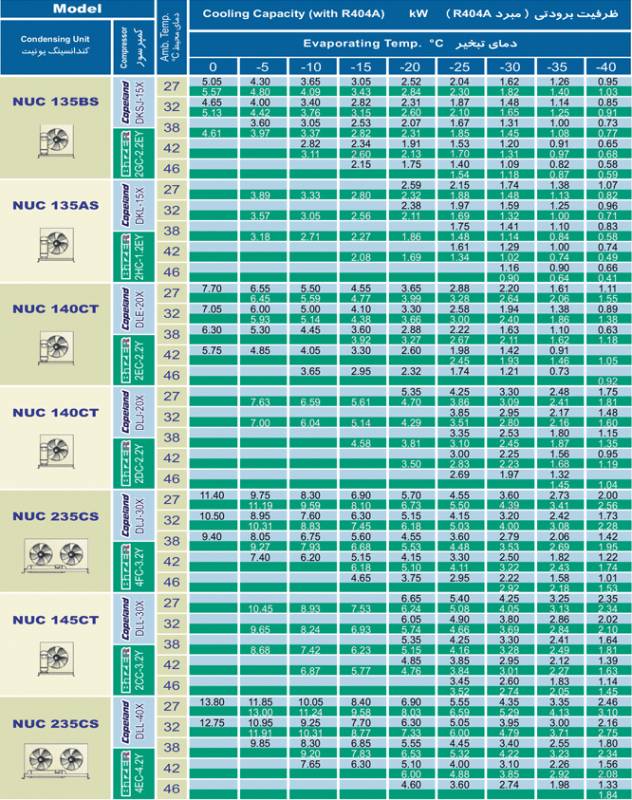

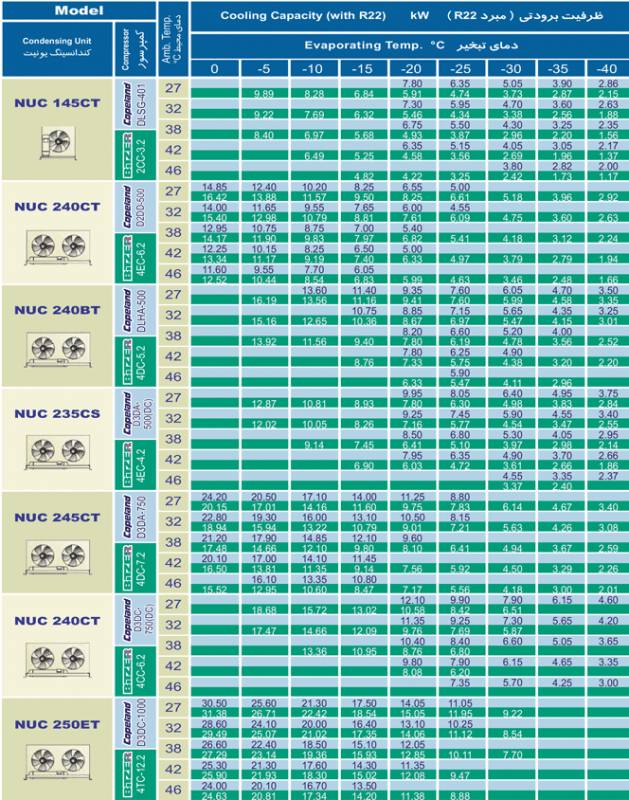

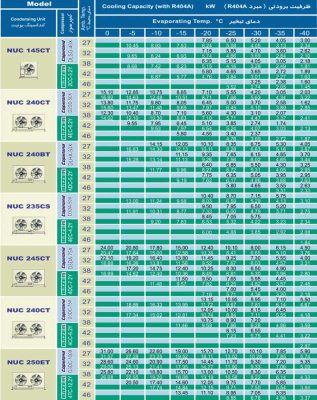

در صورتی که کمپرسور شما انتخاب شده باشد با استفاده از جداول زیر به‌راحتی می‌توانید با داشتن دمای محیط و نوع گاز (R22 یا R404)، ظرفیت کندانسور شرکت نیک را انتخاب کنید. در این جدول مدل‌ها طوری چیده شده‌اند که شما علاوه بر اطمینان خاطر از صحت عملکرد کندانسور در هرگونه شرایط آب و هوایی کمترین قیمت کندانسور نیک را دریافت کرده و متحمل کمترین هزینه شوید.
بعنوان مثال فرض کنید در سیستم سردخانه شما دمای اواپراتور -10 درجه سانتیگراد و حداکثر دمای محیط 38 درجه سانتیگراد باشد. همچنین گاز سردخانه R22 بوده و ظرفیت سرمایی 23 کیلووات را تولید می‌کند.
نکته مهم: دقت کنید که 23 کیلووات ظرفیت اواپراتور است و در این روش، مدل کندانسور با توجه به ظرفیت اواپراتور و نوع کمپرسور انتخاب می‌شود.
در این حالت با حرکت روی ستون -10 اواپراتور در جدول R22 روی ردیف‌هایی که دمای محیط انها 38 درجه سانتیگراد است ظرفیت حرارتی را می‌یابیم که از 23 کیلووات بالاتر باشد. در این مثال پاسخ مدل NUC 345 DT خواهد بود که اگر با کمپرسور بیتزر استفاده شود ظرفیتش 23.9 کیلووات و اگر با کمپرسور کوپلند به‌کار گرفته شود ظرفیتش 24.4 کیلوات خواهد بود.
روش انتخاب محاسباتی کندانسور نیک
در ابتدا ظرفیت حرارتی مورد نیاز کندانسور از حاصل جمع ظرفیت برودتی اواپراتور و توان الکتریکی(نامی)کمپرسور به‌دست می‌آید. سپس با دانستن دمای محیط و “اختلاف دمای کندانسور و محیط” و نوع گاز مبرد ضرایب اصلاح برای به‌دست آوردن ظرفیت واقعی از جداول زیر استخراج می‌شود.
با در دست داشتن این ضرایب و ضرب آنها در ظرفیت حرارتی مورد نیاز، ظرفیت نامی کندانسور به‌دست می‌آید. با دانستن ظرفیت نامی کندانسور فقط کافی است تا به جدول مدل‌ها مراجعه نموده و مدلی را که ظرفیتش برابر یا کمی بیشتر از ظرفیت بدست آمده است انتخاب نمایید.
نامگذاری کندانسور نیک سری هوایی عمودی
