شرکت تبادل کار بیش از چهل سال سابقه فعالیت در زمینه تولید تجهیزات حرارتی و برودتی از قبیل مبدلهای حرارتی، برج خنک کننده، هواساز، اواپراتور و کندانسور را دارد. این شرکت گواهینامه ISO 9001-2008 را از طرف شرکت لویدز رجیستر انگلستان دارد. تبادل کار با بهرهگیری از گروه فنی مهندسی مجرب خود، در زمینه طراحی و تولید انواع کویلهای حرارتی و برودتی، نرم افزارهای محاسباتی بار برودتی سردخانه و همچنین مشاوره، طراحی و اجرای انواع سردخانهها فعالیت میکند.

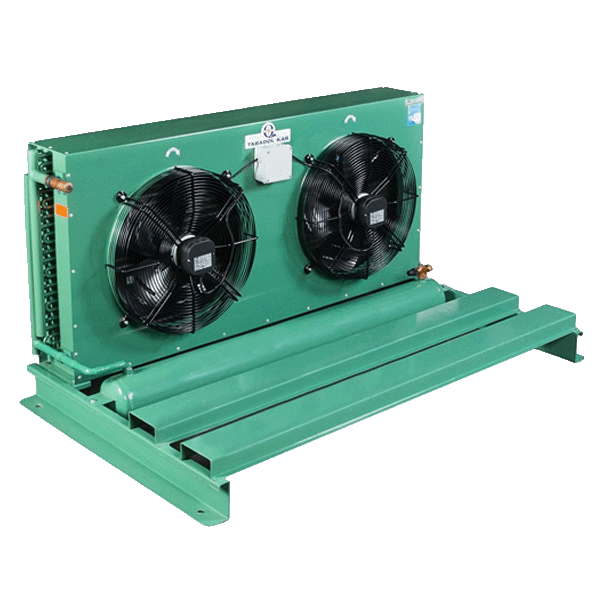

کندانسور تبادل کار
مشاوره خریــد
برای انتخاب مدل مورد نظر خود از این محصول، با مهندسان فروش دامون در ارتباط باشید.
کندانسور یکی از اجزای مهم سیستمهای صنعتی است. کندانسور تبادل کار در انواع مختلف و برای کاربردهای متنوع طراحی و تولید میشود. کندانسورهای هوایی با کویلهای مسی و فینهای آلومینیومی در ظرفیتهای متفاوت ساخته میشوند. فنهای این کندانسورها با کیفیت بالا، کم مصرف و با بازده بالا هستند. موتور این فنها دارای روتور بیرونی با کلاس عایق بندی از نوع B وF، کلاس حفاظتی IP54 و محافظ حرارتی است. بازه دمای کارکرد موتور فنها از 30- سانتیگراد تا 60+ سانتیگراد است. علاوه بر مدلهای موجود، تبادل کار آماده طراحی و ساخت مدلهای سفارشی برای پروژههای مختلف است.
انواع کندانسور هوایی تبادل کار
کندانسور تبادل کار سری AB
کویلهای کندانسور سری AB از لولههای مسی 3/8 اینچ و فینهای آلومینیومی با تراکم 8 فین در اینچ است.
مشخصات فنی کندانسور سری AB
مشخصات فنی کندانسور سری AB | |||||||||||||||
وزن | کد ریسیور | اتصالات | موتور الکتریکی | حجم هوای کلی اسمی | فن | حجم | سطح اتنقال حرارت | سطح پیشانی | مدل | ||||||
تقریبی | D-L | خروجی | ورودی | جریان | توان | قطر | تعداد فن | ||||||||
kg | In-cm | in | in | A | Watt | CFM | m3/hr | mm | dm3 | m2 | ft2 | m2 | ft2 | ||
34 | 4-46 | 3/8 | 5/8 | 1*0.4 | 1*129 | 1454 | 2470 | 350 | 1 | 1.07 | 7.17 | 77 | 0.25 | 2.7 | A3-1.5 |
47 | 5-60 | 3/8 | 5/8 | 1*0.47 | 1*180 | 2307 | 3920 | 400 | 1 | 1.55 | 10.37 | 112 | 0.36 | 3.8 | B1-2 |
51 | 5-60 | 3/8 | 3/4 | 1*0.47 | 1*180 | 2307 | 3920 | 400 | 1 | 2.33 | 15.55 | 167 | 0.36 | 3.8 | B2-3 |
59 | 5-60 | 3/8 | 7/8 | 1*0.55 | 1*250 | 3187 | 5415 | 450 | 1 | 2.87 | 19.06 | 205 | 0.44 | 4.7 | C1-4 |
88 | 5-100 | 3/8 | 1 1/8 | 2*0.47 | 2*180 | 4614 | 7840 | 400 | 2 | 4.31 | 28.59 | 308 | 0.66 | 7.1 | C2-5 |
109 | 5-120 | 1/2 | 1 1/8 | 2*0.55 | 2*250 | 6374 | 10830 | 450 | 2 | 5.54 | 36.76 | 396 | 0.84 | 9.1 | D1-7.5 |
117 | 5-140 | 1/2 | 1 3/8 | 2*0.55 | 2*250 | 6374 | 10830 | 450 | 2 | 7.49 | 52.64 | 567 | 0.91 | 9.7 | D2-10 |
145 | 5-160 | 5/8 | 1 3/8 | 2*0.85 | 2*414 | 8705 | 14790 | 500 | 2 | 10.58 | 71.59 | 770 | 1.23 | 13.3 | 22H-15 |
155 | 5-175 | 7/8 | 1 1/8 | 3*0.85 | 3*414 | 13058 | 22185 | 500 | 3 | 13.7 | 99.3 | 1068.8 | 1.55 | 16.7 | H1-20 |
183 | 5-140 | 3/4 | 1 5/8 | 4*0.55 | 4*250 | 12748 | 21660 | 450 | 4 | 14.98 | 105.28 | 1133 | 1.82 | 19.5 | H2-20 |
207 | 5-140 | 3/4 | 1 5/8 | 4*0.85 | 4*414 | 17410 | 29580 | 500 | 4 | 18.52 | 122.12 | 1314 | 2.17 | 23.4 | H2-25 |
233 | 5-160 | 3/4 | 1 5/8 | 4*0.85 | 4*414 | 17410 | 29580 | 500 | 4 | 21.7 | 143.18 | 1541 | 2.46 | 26.5 | H2-30 |
نرخ انتقال گرما (kW) | |||||
ΔT=15°C | ΔT=12°C | ΔT=10°C | ΔT=8°C | ΔT=5°C | مدل |
5.4 | 4.4 | 3.7 | 3.1 | 1.9 | A3-1.5 |
7.8 | 6.4 | 5.4 | 4.3 | 2.6 | B1-2 |
11.1 | 9.1 | 7.7 | 6.3 | 3.9 | B2-3 |
12.8 | 10.5 | 9.1 | 7.4 | 4.6 | C1-4 |
20.5 | 16.8 | 14.2 | 11.8 | 7.3 | C2-5 |
25.6 | 20.7 | 17.6 | 14.4 | 9 | D1-7.5 |
32.5 | 26.6 | 22.8 | 18.4 | 11.5 | D2-10 |
38.4 | 31.5 | 27.1 | 21.5 | 13.4 | 22H-15 |
60.8 | 49.5 | 41.8 | 34.0 | 21.3 | H1-20 |
65 | 53.2 | 45.6 | 36.8 | 23 | H2-20 |
70.8 | 58.1 | 50.1 | 40.1 | 25 | H2-25 |
76.8 | 63 | 54.2 | 43 | 26.8 | H2-30 |
ابعاد کندانسور سری AB
ابعاد کندانسور (به سانتی متر) | |||||||
H | F | E | D | C | B | A | مدل |
51 | 57.5 | 61 | 58 | 70 | 59 | 67 | A3-1.5 |
56 | 76 | 78 | 74 | 90 | 66 | 84 | B1-2 |
56 | 76 | 78 | 74 | 90 | 66 | 84 | B2-3 |
66 | 76 | 80 | 76 | 90 | 76 | 86 | C1-4 |
66 | 76 | 115.5 | 111 | 90 | 76 | 121 | C2-5 |
66 | 76 | 145.5 | 141 | 90 | 76 | 151 | D1-7.5 |
66 | 76 | 157 | 151 | 90 | 76 | 161 | D2-10 |
76 | 76 | 181.5 | 176 | 90 | 86 | 187 | 22H-15 |
76 | 76 | 190 | 186 | 90 | 87 | 196 | H1-20 |
132.5 | 76 | 157 | 151 | 90 | 143 | 161 | H2-20 |
152 | 76 | 157 | 151 | 90 | 163 | 161 | H2-25 |
152 | 76 | 181.5 | 176 | 90 | 163 | 187 | H2-30 |
کندانسور تبادل کار سری TA
کویلهای کندانسور سری TA از لولههای مسی 5/8 اینچ و فینهای آلومینیومی با تراکم 10 فین در اینچ است، اما در سری TA-38 کویلها از لولههای مسی 3/8 اینچ و فینهای آلومینیومی با تراکم 10 فین در اینچ هستند.
مشخصات فنی کندانسور سری TA
مشخصات فنی کندانسور سری TA | ||||||||||||||
وزن | اتصالات | موتور الکتریکی | حجم هوای کلی اسمی | فن | حجم | سطح اتنقال حرارت | سطح پیشانی | مدل | ||||||
تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | ||||||||
kg | in | in | A | Watt | CFM | m3/hr | mm | dm3 | m2 | ft2 | m2 | ft2 | ||
92 | 7/8 | 1 1/8 | 1*0.85 | 1*414 | 4353 | 7395 | 500 | 1 | 13.38 | 70.4 | 757.7 | 0.7 | 8.2 | TA-5 |
76 | 7/8 | 1 1/8 | 1*0.85 | 1*414 | 4353 | 7395 | 500 | 1 | 6.8 | 49.2 | 529.5 | 0.7 | 8.2 | TA-38-5 |
152 | 7/8 | 1 1/8 | 2*0.85 | 2*414 | 8705 | 14790 | 500 | 2 | 22.53 | 118.4 | 1274.4 | 1.3 | 13.8 | TA-7.5 |
126 | 7/8 | 1 1/8 | 2*0.85 | 2*414 | 8705 | 14790 | 500 | 2 | 11.3 | 81.9 | 881.5 | 1.3 | 13.8 | TA-38-7.5 |
185 | 7/8 | 1 1/8 | 3*0.85 | 3*414 | 13058 | 22185 | 500 | 3 | 27.32 | 143.6 | 1545.9 | 1.55 | 16.7 | TA-10 |
154 | 1 1/8 | 1 1/8 | 3*0.85 | 3*414 | 13058 | 22185 | 500 | 3 | 13.7 | 99.3 | 1068.8 | 1.55 | 16.7 | TA-38-10 |
225 | 1 1/8 | 1 3/8 | 4*0.85 | 4*414 | 17410 | 29580 | 500 | 4 | 35.21 | 185.2 | 1993.7 | 2 | 21.5 | TA-15 |
185 | 1 3/8 | 1 3/8 | 4*0.85 | 4*414 | 17410 | 29580 | 500 | 4 | 17.7 | 128 | 1377.7 | 2 | 21.5 | TA-38-15 |
242 | 1 3/8 | 1 5/8 | 4*0.85 | 4*414 | 17410 | 29580 | 500 | 4 | 38.73 | 203.7 | 2192.3 | 2.2 | 23.7 | TA-20 |
200 | 1 3/8 | 1 5/8 | 4*0.85 | 4*414 | 17410 | 29580 | 500 | 4 | 19.5 | 140.8 | 1515.5 | 2.2 | 23.7 | TA-38-20 |
289 | 1 3/8 | 1 5/8 | 6*0.85 | 6*414 | 26118 | 44370 | 500 | 6 | 45.54 | 238.1 | 2563.3 | 2.6 | 27.8 | TA-25 |
240 | 1 3/8 | 1 5/8 | 6*0.85 | 6*414 | 26118 | 44370 | 500 | 6 | 23 | 164.5 | 1770.6 | 2.6 | 27.8 | TA-38-25 |
372 | 1 5/8 | 1 1/8 | 6*0.85 | 6*414 | 26118 | 44370 | 500 | 6 | 58.68 | 307.1 | 3305.6 | 3.3 | 35.7 | TA-30 |
310 | 1 5/8 | 1 1/8 | 6*0.85 | 6*414 | 26118 | 44370 | 500 | 6 | 29.7 | 212 | 2281.9 | 3.3 | 35.7 | TA-38-30 |
817 | 1 5/8 | 1 1/8 | 8*0.85 | 8*414 | 34820 | 59160 | 500 | 8 | 70.42 | 370.4 | 3987.4 | 4 | 43.1 | TAV-35 |
735 | 1 5/8 | 1 1/8 | 8*0.85 | 8*414 | 34820 | 59160 | 500 | 8 | 36.8 | 266.2 | 2865.3 | 4 | 43.1 | TAV-38-35 |
980 | 2 1/8 | 1 5/8 | 10*0.85 | 10*414 | 43530 | 73950 | 500 | 10 | 77.46 | 407.3 | 4384.6 | 4.4 | 47.3 | TAV-40 |
895 | 2 1/8 | 1 5/8 | 10*0.85 | 10*414 | 43530 | 73950 | 500 | 10 | 38.9 | 281.6 | 3031.1 | 4.4 | 47.3 | TAV-38-40 |
1200 | 2 1/8 | 1 5/8 | 10*0.85 | 10*414 | 43530 | 73950 | 500 | 10 | 99.59 | 521.6 | 5614.1 | 5.6 | 60.7 | TAH-50 |
1090 | 2 1/8 | 1 5/8 | 10*0.85 | 10*414 | 43530 | 73950 | 500 | 10 | 51.6 | 368.5 | 3966.5 | 5.6 | 60.7 | TAH-38-50 |
نرخ انتقال گرما (kW) | |||||
ΔT=15°C | ΔT=12°C | ΔT=10°C | ΔT=8°C | ΔT=5°C | مدل |
25.7 | 20.5 | 17.7 | 13.9 | 8.7 | TA-5 |
24.9 | 19.9 | 17.1 | 13.5 | 8.4 | TA-38-5 |
47.6 | 38.8 | 32.7 | 26.6 | 16.6 | TA-7.5 |
44.1 | 35.9 | 30.3 | 24.7 | 15.4 | TA-38-7.5 |
64.3 | 52.3 | 44.2 | 35.9 | 22.4 | TA-10 |
60.8 | 49.5 | 41.8 | 34 | 21.3 | TA-38-10 |
84.3 | 68.6 | 58 | 47.2 | 29.5 | TA-15 |
79.5 | 64.7 | 54.7 | 44.5 | 27.8 | TA-38-15 |
88.7 | 72.2 | 61 | 49.4 | 30.9 | TA-20 |
83.8 | 68.3 | 57.7 | 46.7 | 29.2 | TA-38-20 |
117.9 | 96.2 | 84.5 | 66.4 | 41.5 | TA-25 |
110.2 | 8.9 | 76.2 | 62.1 | 38.8 | TA-38-25 |
134.1 | 109 | 92.3 | 75.1 | 46.9 | TA-30 |
125.5 | 102.1 | 86.4 | 70.3 | 43.9 | TA-38-30 |
168.6 | 137.3 | 116.1 | 94.4 | 59 | TAV-35 |
159 | 129.5 | 109.4 | 89 | 55.6 | TAV-38-35 |
197.4 | 161.1 | 136.1 | 111.3 | 69.5 | TAV-40 |
186 | 151.8 | 128.2 | 104.8 | 65.5 | TAV-38-40 |
224.8 | 182.8 | 154.3 | 125.9 | 78.7 | TAH-50 |
210.6 | 171.3 | 144.6 | 118 | 73.8 | TAH-38-50 |
ابعاد کندانسور سری TA
ابعاد کندانسور (به سانتی متر) | |||
C | B | A | مدل |
130 | 85 | 100 | TA-5 |
130 | 85 | 100 | TA-38-5 |
130 | 85 | 165 | TA-7.5 |
130 | 85 | 165 | TA-38-7.5 |
130 | 85 | 200 | TA-10 |
130 | 85 | 200 | TA-38-10 |
130 | 85 | 255 | TA-15 |
130 | 85 | 255 | TA-38-15 |
130 | 85 | 280 | TA-20 |
130 | 85 | 280 | TA-38-20 |
130 | 138 | 200 | TA-25 |
130 | 138 | 200 | TA-38-25 |
130 | 138 | 255 | TA-30 |
130 | 138 | 255 | TA-38-30 |
130 | 180 | 280 | TAV-35 |
130 | 180 | 280 | TAV-38-35 |
130 | 180 | 300 | TAV-40 |
130 | 180 | 300 | TAV-38-40 |
130 | 180 | 300 | TAH-50 |
130 | 180 | 300 | TAH-38-50 |
جانمایی کندانسورهای سری TA
کندانسور تبادل کار سری TKH
کویلهای کندانسورسری TKH از لولههای مسی 3/8 اینچ و فینهای آلومینیومی با تراکم 10 فین در اینچ است.
مشخصات فنی کندانسور تبادل کار سری TKH
جدول A : مشخصات فنی کندانسور سری TKH | ||||||||||||||
وزن | اتصالات | موتور الکتریکی | حجم هوای کلی اسمی | فن | حجم | سطح اتنقال حرارت | سطح پیشانی | مدل | ||||||
تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | ||||||||
kg | in | in | A | Watt | CFM | m3/hr | mm | dm3 | m2 | ft2 | m2 | ft2 | ||
315 | 7/8 | 1 3/8 | 2*3.9 | 2*1940 | 20000 | 33980 | 800 | 2 | 21.1 | 123 | 1327 | 2.36 | 25.4 | TKH-802 |
500 | 1 1/8 | 1 5/8 | 4*3.9 | 4*1940 | 40000 | 67960 | 800 | 4 | 40.20 | 233 | 2505 | 4.45 | 48.0 | TKH-804 |
750 | 1 1/8 | 1 5/8 | 6*3.9 | 6*1940 | 60000 | 101940 | 800 | 6 | 61.70 | 357 | 3842 | 6.84 | 73.6 | TKH-806 |
1000 | 2*1 1/8 | 2*1 5/8 | 8*3.9 | 8*1940 | 80000 | 135920 | 800 | 8 | 83.50 | 483 | 5202 | 9.26 | 99.7 | TKH-808 |
1250 | 2*1 5/8 | 2*2 1/8 | 10*3.9 | 10*1940 | 100000 | 169901 | 800 | 10 | 104.60 | 605 | 6514 | 11.66 | 125.6 | TKH-810 |
1500 | 2*1 5/8 | 2*2 1/8 | 12*3.9 | 12*1940 | 120000 | 203881 | 800 | 12 | 126.80 | 734 | 7898 | 14.00 | 151.4 | TKH-812 |
1750 | 2*1 5/8 | 2*2 1/8 | 14*3.9 | 14*1940 | 140000 | 237861 | 800 | 14 | 148.50 | 859 | 9247 | 16.47 | 177.3 | TKH-814 |
نرخ انتقال گرما (kW) | |||||
ΔT=15°C | ΔT=12°C | ΔT=10°C | ΔT=8°C | ΔT=5°C | مدل |
90 | 73 | 61 | 50 | 31.2 | TKH-802 |
173 | 140 | 118 | 96 | 60 | TKH-804 |
262 | 213 | 179 | 145 | 90.6 | TKH-806 |
352 | 285 | 240 | 195 | 121.9 | TKH-808 |
442 | 358 | 302 | 244 | 152.5 | TKH-810 |
532 | 431 | 364 | 294 | 183.8 | TKH-812 |
621 | 505 | 424 | 345 | 215.6 | TKH-814 |
ابعاد کندانسور سری TKH
ابعاد کندانسور (به سانتی متر) | |||||
H | D | C | B | A | مدل |
160 | 225 | 125 | 120 | 260 | TKH-802 |
160 | 290 | 240 | 235 | 260 | TKH-804 |
160 | 322 | 240 | 235 | 370 | TKH-806 |
160 | 436 | 240 | 235 | 490 | TKH-808 |
160 | 550 | 240 | 235 | 600 | TKH-810 |
160 | 665 | 240 | 235 | 710 | TKH-812 |
160 | 775 | 240 | 235 | 825 | TKH-814 |
کندانسور تبادل کار سری TKV
کویلهای کندانسورسری TKV از لولههای مسی 3/8 اینچ و فینهای آلومینیومی با تراکم 10 فین در اینچ است.
مشخصات فنی کندانسور سری TKV
مشخصات فنی کندانسور سری TKV | ||||||||||||||
وزن | اتصالات | موتور الکتریکی | حجم هوای کلی اسمی | فن | حجم | سطح اتنقال حرارت | سطح پیشانی | مدل | ||||||
تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | ||||||||
kg | in | in | A | Watt | CFM | m3/hr | mm | dm3 | m2 | ft2 | m2 | ft2 | ||
540 | 7/8 | 1 3/8 | 2*3.9 | 2*1940 | 20000 | 33980 | 800 | 2 | 34.5 | 202.7 | 2182 | 3.9 | 41.8 | TKV-802 |
1070 | 7/8 | 1 3/8 | 4*3.9 | 4*1940 | 40000 | 67960 | 800 | 4 | 69.0 | 405.3 | 4364 | 7.8 | 83.6 | TKV-804 |
1600 | 7/8 | 1 3/8 | 6*3.9 | 6*1940 | 60000 | 101940 | 800 | 6 | 103.4 | 608.0 | 13091 | 11.6 | 125.4 | TKV-806 |
2130 | 7/8 | 1 3/8 | 6*3.9 | 8*1940 | 80000 | 135920 | 800 | 8 | 137.9 | 810.6 | 8727 | 15.5 | 167.2 | TKV-808 |
2670 | 7/8 | 1 3/8 | 6*3.9 | 10*1940 | 100000 | 169601 | 800 | 10 | 172.4 | 1013.3 | 10909 | 19.4 | 209.0 | TKV-810 |
3200 | 7/8 | 1 3/8 | 6*3.9 | 12*1940 | 120000 | 203881 | 800 | 12 | 206.9 | 1216.0 | 13091 | 23.3 | 250.8 | TKV-812 |
3730 | 7/8 | 1 3/8 | 6*3.9 | 14*1940 | 140000 | 237861 | 800 | 14 | 241.4 | 1418.6 | 15273 | 27.2 | 292.6 | TKV-814 |
نرخ انتقال گرما (kW) | |||||
ΔT=15°C | ΔT=12°C | ΔT=10°C | ΔT=8°C | ΔT=5°C | مدل |
110 | 88 | 74 | 60 | 37.5 | TKV-802 |
220 | 176 | 148 | 120 | 75 | TKV-804 |
330 | 264 | 222 | 180 | 112.5 | TKV-806 |
440 | 352 | 296 | 240 | 150 | TKV-808 |
550 | 440 | 370 | 300 | 187.5 | TKV-810 |
660 | 528 | 444 | 360 | 225 | TKV-812 |
770 | 616 | 518 | 420 | 262.5 | TKV-814 |
ابعاد کندانسور سری TKV
ابعاد کندانسور (به سانتی متر) | |||||
H | D | C | B | A | مدل |
155 | 216 | 225 | 132 | 136 | TKV-802 |
155 | 216 | 225 | 132 | 272 | TKV-804 |
155 | 216 | 225 | 132 | 408 | TKV-806 |
155 | 216 | 225 | 132 | 544 | TKV-808 |
155 | 216 | 225 | 132 | 680 | TKV-810 |
155 | 216 | 225 | 132 | 816 | TKV-812 |
155 | 216 | 225 | 132 | 952 | TKV-814 |
محل مناسب برای نصب کندانسور هوایی
محل نصب باید به گونهای باشد که هوا به راحتی وارد کندانسور شود.
هوای خروجی آسان و مستقیم در محیط تخلیه شود و امکان بازگشت آن به ورودی هوا وجود نداشته باشد.
فضای بالای کندانسورهای افقی باید کاملا باز باشد.
کندانسورها باید در محلی نصب شوند که در پاییز و زمستان باد نتواند باعث چرخش فنها و در نتیجه افت فشار شود.
