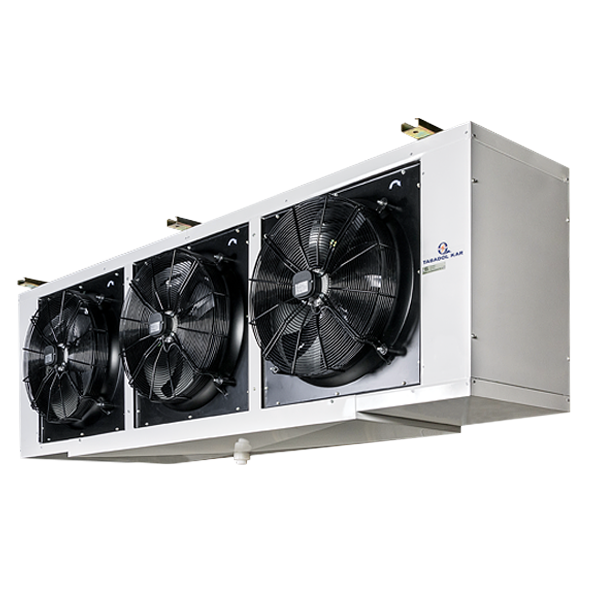

اواپراتور تبادل کار

شرکت تبادل کار تولید کننده اواپراتور تبادل کار دارای بیش از چهل سال سابقه فعالیت در زمینه تولید تجهیزات حرارتی و برودتی از قبیل انواع مبدل حرارتی، برج خنک کننده، انواع هواساز، اواپراتور و کندانسور می­باشد. علاوه بر این، تبادل کار در زمینه طراحی و تولید انواع کویل­های حرارتی و برودتی، ارائه نرم ‌افزارهای محاسباتی بار برودتی سردخانه، مشاوره، طراحی و اجرای انواع سردخانه فعالیت می‌­کند.

صدور پیش فاکتور تا ۲ ساعت
برگشت کالا تا ۷ روز

مشاوره خریــد

برای انتخاب مدل مورد نظر خود از این محصول، با مهندسان فروش دامون در ارتباط باشید.

تماس تلفنی02191005782

تبادل کار

ویژگی اواپراتور تبادل کار

 اواپراتور از تجهیزات مهم صنایع مختلف چون برودت و تهویه مطبوع می­باشد. تبادل کار تولید کننده اواپراتور در ابعاد و کاربردهای مختلف است. اواپراتورهای تبادل کار دارای کویل­های مسی و فین­های آلومینیومی هستند. تراکم فین ها بین 3 تا 6 فین در اینچ می‌باشد. پخش کن گاز هر کدام از کویل ها، مبرد را به صورت مساوی در مسیر کویل پخش می‌کند.

موتور فن­ اواپراتور تبادل کار دارای روتور بیرونی با کلاس عایق بندی از نوع B وF، کلاس حفاظتی IP54 و محافظ حرارتی می­باشد. گستره دمای کارکرد موتور فن­ها از 30- سانتیگراد تا 60+ سانتیگراد است.

در دماهای زیر صفر برفک زدای الکتریکی برای هر مدل تعبیه می­شود. علاوه بر مدل­های موجود امکان طراحی و تولید مدل­های سفارشی نیز وجود دارد.

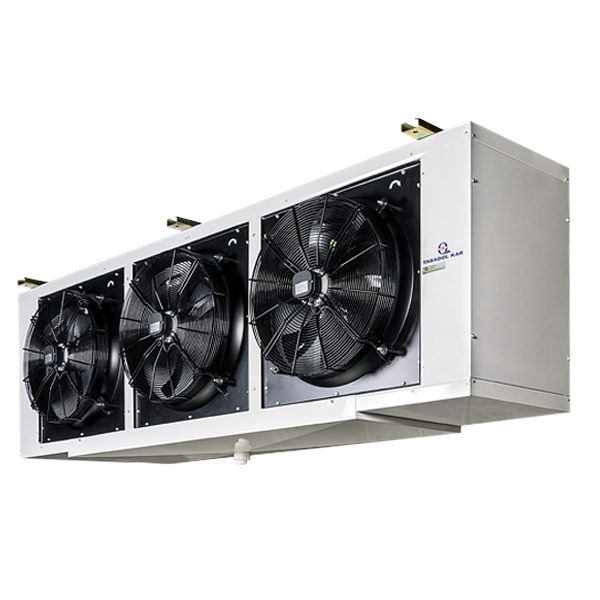

اواپراتور تبادل کار

انواع اواپراتور تبادل کار

شرکت تبادل کار سری های مختلفی از اواپراتور هوایی (فن دار) را تولید می‌کند. این اواپراتور ها برای کابردهای دمای پایین و بالا مناسب می‌باشند.

اواپراتور سری K

اواپراتور سری K تبادل کار از نوع سقفی بوده و بین 2.5 تا 25.1 کیلووات توان دارد.

اواپراتور سری K تبادل کار

مشخصات فنی اواپراتور سری K

مشخصات فنی اواپراتور سری K
وزن اتصالات برفک زدای الکتریکی موتور الکتریکی حجم هوای اسمی جدول فن اطلاعات کویل ظرفیت مدل
تقریبی خروجی ورودی جریان توان قطر تعداد فن حجم سطح انتقال حرارت مساحت پیشانی BTU/hr kW
kg in in Watt A Watt CFM m3/hr mm dm3 m2 ft2 m2 ft2 ΔT=18°F ΔT=10°C
29 5/8 5/8 1620 1*0.4 1*129 1454 2470 350 1 3.15 7.91 85 0.19 2.1 8531 2.5 K4L-45
31 5/8 5/8 1620 1*0.4 1*129 1454 2470 350 1 3.15 11.35 122 0.19 2.1 9899 2.9 K6L-45
36 3/4 5/8 2250 1*0.4 1*129 1454 2470 350 1 4.62 11.61 125 0.29 3.1 12300 3.6 K4L-65
38 3/4 5/8 2250 1*0.4 1*129 1454 2470 350 1 4.62 16.66 179 0.29 3.1 13888 4.1 K6L-65
36 3/4 5/8 2250 1*0.47 1*180 2307 3920 400 1 5.6 16.7 148 0.34 3.6 17402 5.1 K4L-75
40 3/4 5/8 2250 1*0.47 1*180 2307 3920 400 1 5.6 19.6 212 0.34 3.6 20814 6.1 K6L-75
44 7/8 5/8 2700 2*0.4 2*129 2908 4940 350 2 5.36 13.46 145 0.34 3.6 16070 4.7 K4L-85
45 7/8 5/8 2700 2*0.4 2*129 2908 4940 350 2 5.36 19.32 208 0.34 3.6 18649 5.5 K6L-85
57 11/8 5/8 4500 2*0.4 2*129 2908 4940 350 2 7.5 18.85 203 0.47 5.1 20435 5.9 K4L-120
59 11/8 5/8 4500 2*0.4 2*129 2908 4940 350 2 7.5 27.05 291 0.47 5.1 26188 7.7 K6L-120
68 11/8 5/8 4500 2*0.47 2*180 4614 7840 400 2 10.61 26.26 283 0.65 7.1 33727 9.9 K4L-180
70 11/8 5/8 4500 2*0.47 2*180 4614 7840 400 2 10.61 37.67 405 0.65 7.1 39282 11.5 K6L-180
100 13/8 5/8 7200 2*0.55 2*250 6374 10830 450 2 20.39 49.92 537 0.82 8.9 53663 15.7 K4L-240
105 13/8 5/8 7200 2*0.55 2*250 6374 10830 450 2 20.39 71.62 771 0.82 8.9 64562 18.9 K6L-240
127 15/8 5/8 10800 2*0.85 2*414 8705 14790 500 2 26.22 63.23 681 1.05 11.3 68708 20.1 K4L-360
136 15/8 5/8 10800 2*0.85 2*414 8705 14790 500 2 26.22 90.72 976 1.05 11.3 85362 25.1 K6L-360

ابعاد اواپراتور سری K

ابعاد اواپراتور سری K

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 52 52 50 45 75 K4L-45
1 52 52 50 45 75 K6L-45
1 74 74 50 45 97 K4L-65
1 74 74 50 45 97 K6L-65
1 74.5 74.5 50 52 97.5 K4L-75
1 74.5 74.5 50 52 97.5 K6L-75

ابعاد اواپراتور سری K

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 39 85 50 45 109 K4L-85
1 39 85 50 45 109 K6L-85
1 39 117 50 45 140 K4L-120
1 39 117 50 45 140 K6L-120
1 39 136 50 52 160 K4L-180
1 39 136 50 52 160 K6L-240
1 1/2 53 149 67 60 175 K4L-240
1 1/2 53 149 67 60 175 K6L240
1 1/2 53 149 67 75 175 K4L-360
1 1/2 53 149 67 75 175 K6L-360

اواپراتور سری LC

اواپراتور سری LC تبادل کار که سقفی بوده و لبن 30.9 تا 56.3 کیلووات توان دارد.

اواپراتور سری LC تبادل کار

مشخصات فنی اواپراتور سری LC

مشخصات فنی اواپراتور سری LC
وزن اتصالات برفک زدای الکتریکی موتور الکتریکی حجم هوای اسمی جدول فن اطلاعات کویل ظرفیت مدل
تقریبی خروجی ورودی جریان توان قطر تعداد فن حجم سطح انتقال حرارت مساحت پیشانی BTU/hr kW
kg in in Watt A Watt CFM m3/hr mm dm3 m2 ft2 m2 ft2 ΔT=10°F ΔT=10°C
274 2 1/8 7/8 18000 3*0.85 3*414 13058 22185 500 3 47.01 112.78 1214 1.87 20.1 105360 30.9 LC7(6-4)
283 2 1/8 7/8 18000 3*0.85 3*414 13058 22185 500 3 47.01 161.82 1742 1.87 20.1 131203 38.5 LC7(6-6)
326 2 5/8 1 1/8 25200 3*0.85 3*414 13058 22185 500 3 62.68 150.37 1619 1.87 20.1 143793 42.1 LC7(8-4)
338 2 5/8 1 1/8 25200 3*0.85 3*414 13058 22185 500 3 62.68 215.76 2322 1.87 20.1 178251 52.2 LC7(8-6)
323 2 1/8 7/8 18000 4*0.85 4*414 17410 29580 500 4 55.25 103.72 1117 2.2 23.7 116625 34.2 LC3(6-3)
334 2 1/8 7/8 18000 4*0.85 4*414 17410 29580 500 4 55.25 132.54 1427 2.2 23.7 143794 42.2 LC3(6-4)
383 2 5/8 1 1/8 25200 4*0.85 4*414 17410 29580 500 4 73.66 138.3 1489 2.2 23.7 152408 44.7 LC3(8-3)
394 2 5/8 1 1/8 25200 4*0.85 4*414 17410 29580 500 4 73.66 176.72 1902 2.2 23.7 192166 56.3 LC3(8-4)

ابعاد اواپراتور سری LC

ابعاد اواپراتور سری LC

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 1/2 59 237 75 94 274 LC7(6-4)
1 1/2 59 237 75 94 274 LC7(6-6)
1 1/2 66.5 237 80 94 274 LC7(8-4)
1 1/2 66.5 237 80 94 274 LC7(8-6)

ابعاد اواپراتور سری LC

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 1/2 59 279 75 94 315 LC3(6-3)
1 1/2 59 279 75 94 315 LC3(6-4)
1 1/2 66.5 279 80 94 315 LC3(8-3)
1 1/2 66.5 279 80 94 315 LC3(8-4)

اواپراتور سری ZN

اواپراتور سری ZN تبادل کار که از نوع نصب شونده روی سقف می‌باشد.

اواپراتور سری ZN تبادل کار

مشخصات فنی اواپراتور سری ZN

مشخصات فنی اواپراتور سری ZN
وزن اتصالات برفک زدای الکتریکی موتور الکتریکی حجم هوای اسمی جدول فن اطلاعات کویل ظرفیت مدل
تقریبی خروجی ورودی جریان توان قطر تعداد فن حجم سطح انتقال حرارت مساحت پیشانی BTU/hr kW
kg in in Watt A Watt CFM m3/hr mm dm3 m2 ft2 m2 ft2 ΔT=10°F ΔT=10°C
165 1 5/8 7/8 18000 2*1.6 2*800 14360 24400 630 2 22.4 42 452 1.3 14.3 79161 23.2 ZN2(4-3)
245 2 1/8 7/8 18000 3*1.6 3*800 21540 36600 630 3 33.5 62.9 676.7 2.0 21.8 118400 34.7 ZN3(4-3)
170 1 5/8 7/8 18000 2*1.6 2*800 14360 24400 630 2 22.4 53.7 864.6 1.3 14.3 94515 27.7 ZN2(4-4)
250 2 1/8 7/8 18000 3*1.6 3*800 21540 36600 630 3 33.5 80.3 864.6 2.0 21.8 141943 41.6 ZN3(4-4)
180 1 5/8 7/8 18000 2*1.6 2*800 14360 24400 630 2 22.4 77 829 1.3 14.3 119765 35.1 ZN2(4-6)
267 2 1/8 7/8 18000 3*1.6 3*800 21540 36600 630 3 33.5 115.3 1240.6 2.0 21.8 179476 52.6 ZN3(4-6)
195 1 5/8 7/8 18000 2*1.6 2*800 14360 24400 630 2 33.5 63 678 1.3 14.3 109870 32.2 ZN2(6-3)
285 2 1/8 7/8 18000 3*1.6 3*800 21540 36600 630 3 50.2 94.3 1015 2.0 21.8 164463 48.2 ZN3(6-3)
200 1 5/8 7/8 18000 2*1.6 2*800 14360 24400 630 2 33.5 80.5 866 1.3 14.3 128977 37.8 ZN2(6-4)
296 2 1/8 7/8 18000 3*1.6 3*800 21540 36600 630 3 50.2 120.5 1297 2.0 21.8 193125 56.6 ZN3(6-4)
217 1 5/8 7/8 18000 2*1.6 2*800 14360 24400 630 2 33.5 115.5 1243 1.3 14.3 159004 46.6 ZN2(6-6)
322 2 1/8 7/8 18000 3*1.6 3*800 21540 36600 630 3 50.2 172.9 1861 2.0 21.8 237482 69.6 ZN3(6-6)
230 1 5/8 7/8 25200 2*1.6 2*800 14360 24400 630 2 44.7 84 904 1.3 14.3 135460 39.7 ZN2(8-3)
336 2 1/8 7/8 25200 3*1.6 3*800 21540 36600 630 3 67 125.7 1353 2.0 21.8 203020 59.5 ZN3(8-3)
241 1 5/8 7/8 25200 2*1.6 2*800 14360 24400 630 2 44.7 107 1155 1.3 14.3 156615 45.9 ZN2(8-4)
353 2 1/8 7/8 25200 3*1.6 3*800 21540 36600 630 3 67 160.6 1729 2.0 21.8 234752 68.8 ZN3(8-4)
265 1 5/8 7/8 25200 2*1.6 2*800 14360 24400 630 2 44.7 153.9 1657 1.3 14.3 187324 54.9 ZN2(8-6)
387 2 1/8 7/8 25200 3*1.6 3*800 21540 36600 630 3 67 230.5 2481 2.0 21.8 281157 82.4 ZN3(8-6)

ابعاد اواپراتور سری ZN

ابعاد اواپراتور سری ZN

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 1/2 69 172 77 94 208 ZN2(4-3)
1 1/2 69 172 77 94 208 ZN2(4-4)
1 1/2 69 172 77 94 208 ZN2(4-6)
1 1/2 69 172 77 94 208 ZN2(6-3)
1 1/2 69 172 77 94 208 ZN2(6-4)
1 1/2 69 172 77 94 208 ZN2(6-6)
1 1/2 69 172 82 94 208 ZN2(8-3)
1 1/2 69 172 82 94 208 ZN2(8-4)
1 1/2 69 172 82 94 208 ZN2(8-6)

ابعاد اواپراتور سری ZN

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 1/2 69 259 77 94 295 ZN3(4-3)
1 1/2 69 259 77 94 295 ZN3(4-4)
1 1/2 69 259 77 94 295 ZN3(4-6)
1 1/2 69 259 77 94 295 ZN3(6-3)
1 1/2 69 259 77 94 295 ZN3(6-4)
1 1/2 69 259 77 94 295 ZN3(6-6)
1 1/2 69 259 82 94 295 ZN3(8-3)
1 1/2 69 259 82 94 295 ZN3(8-4)
1 1/2 69 259 82 94 295 ZN3(8-6)

اواپراتور سری W

اواپراتور سری W تبادل کار که از نوع نصب شونده روی دیوار بوده و بین 2.5 تا 7.7 کیلووات توان دارد.

اواپراتور سری W تبادل کار

مشخصات فنی اواپراتور سری W

مشخصات فنی اواپراتور سری W
وزن اتصالات برفک زدای الکتریکی موتور الکتریکی حجم هوای اسمی جدول فن اطلاعات کویل ظرفیت مدل
تقریبی خروجی ورودی جریان توان قطر تعداد فن حجم سطح انتقال حرارت مساحت پیشانی BTU/hr kW
kg in in Watt A Watt CFM m3/hr mm dm3 m2 ft2 m2 ft2 ΔT=10°F ΔT=10°C
33 5/8 5/8 1620 1*0.47 1*180 2307 3920 400 1 3.15 7.91 85 0.19 2.1 8531 2.5 W4L-45
35 5/8 5/8 1620 1*0.47 1*180 2307 3920 400 1 3.15 11.35 122 0.19 2.1 9899 2.9 W6L-45
40 3/4 5/8 2250 1*0.47 1*180 2307 3920 400 1 4.62 11.61 125 0.29 3.1 12300 3.6 W4L-65
42 3/4 5/8 2250 1*0.47 1*180 2307 3920 400 1 4.62 16.66 179 0.29 3.1 13888 4.1 W6L-65
44 7/8 5/8 2700 1*0.47 1*180 2307 3920 400 1 5.36 13.46 145 0.34 3.6 16070 4.7 W4L-85
46 7/8 5/8 2700 1*0.47 1*180 2307 3920 400 1 5.36 19.32 208 0.34 3.6 18649 5.5 W6L-85
61 1 1/8 5/8 4500 2*0.47 2*180 4614 7840 400 2 7.5 18.85 203 0.47 5.1 20435 5.9 W4L-120
63 1 1/8 5/8 4500 2*0.47 2*180 4614 7840 400 2 7.5 27.05 291 0.47 5.1 26188 7.7 W6L-120

ابعاد اواپراتور سری W

ابعاد اواپراتور سری W

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 63 51 30 95 75 W4L-45
1 63 51 30 95 75 W6L-45
1 63 73 30 95 98 W4L-65
1 63 73 30 95 98 W6L-65
1 63 84 30 95 109 W4L-85
1 63 84 30 95 109 W6L-85
1 63 116 30 95 141 W4L-120
1 63 116 30 95 141 W6L-120

اواپراتور سری C

اواپراتور سری C تبادل کار که از نوع نصب شونده روی سقف بوده و بین 9.9 تا 25.1 توان دارد.

اواپراتور سری C تبادل کار

مشخصات فنی اواپراتور سری C

مشخصات فنی اواپراتور سری C
وزن اتصالات برفک زدای الکتریکی موتور الکتریکی حجم هوای اسمی جدول فن اطلاعات کویل ظرفیت مدل
تقریبی خروجی ورودی جریان توان قطر تعداد فن حجم سطح انتقال حرارت مساحت پیشانی BTU/hr kW
kg in in Watt A Watt CFM m3/hr mm dm3 m2 ft2 m2 ft2 ΔT=10°F ΔT=10°C
102 1 1/8 5/8 4500 2*0.47 2*180 4614 7840 400 2 11.49 28.28 304 0.7 7.56 33727 9.9 C4L-180
113 1 1/8 5/8 4500 2*0.47 2*180 4614 7840 400 2 11.49 40.57 437 0.7 7.56 39282 11.5 C6L-180
139 1 3/8 5/8 7200 2*0.55 2*250 6374 10830 450 2 24.76 59.9 645 0.99 10.68 53663 15.7 C4L-240
145 1 3/8 5/8 7200 2*0.55 2*250 6374 10830 450 2 24.76 85.95 925 0.99 10.68 64562 18.9 C6L-240
153 1 5/8 5/8 10800 2*0.85 2*414 8705 14790 500 2 30.59 73.21 788 1.21 13.05 68708 20.1 C4L-360
161 1 5/8 5/8 10800 2*0.85 2*414 8705 14790 500 2 30.59 105.05 1131 1.21 13.05 85362 25.1 C6L-360

ابعاد اواپراتور سری C

ابعاد اواپراتور سری C

ابعاد اواپراتور (سانتی متر)
قطر (in) Y X C B A مدل
1 63 51 30 95 75 C4L-180
1 63 51 30 95 75 C6L-180
1 63 73 30 95 98 C4L-240
1 63 73 30 95 98 C6L-240
1 63 84 30 95 109 C4L-360
1 63 84 30 95 109 C6L-360

اواپراتور سفارشی ویژه تونل انجماد تبادل کار

تونل انجماد به منظور انجماد سریع محصولات استفاده می­شود. با توجه به استفاده از کمپرسورهای دو مرحله­ای در این کاربرد، عملکرد اواپراتور بسیار تاثیرگذار است. شرکت تبادل کار با تکیه بر دانش فنی و تجارب گروه مهندسی خود انواع اواپراتورهای تونل انجماد را با تجهیزات با کیفیت اروپایی برای هر کاربردی طراحی، تولید و نصب می­کند.
