لرزه گیر یکی از پرکاربردترین ابزار در کاهش ارتعاشات میباشد. لرزه گیر که در واقع یک سیستم جرم و فنر میباشد، وظیفهاش کاهش یا از بین بردن ارتعاشات وارد بر دستگاه های دوار مانند موتورها و پمپها میباشد. لرزه گیر شیلد روی دستگاه طوری نصب میشود که عامل آنبالانسی ماشین دوار را خنثی کند.

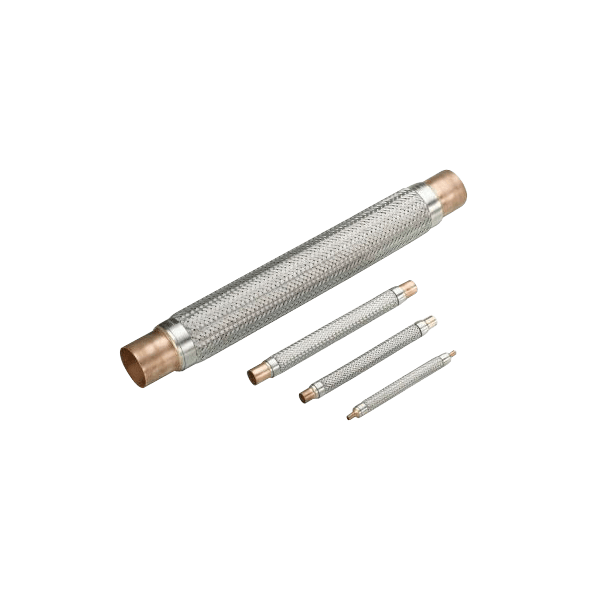

لرزه گیر شیلد
صدور پیش فاکتور تا ۲ ساعت
برگشت کالا تا ۷ روزمشاوره خریــد
برای انتخاب مدل مورد نظر خود از این محصول، با مهندسان فروش دامون در ارتباط باشید.
ویژگیهای لرزه گیر شیلد
این لرزه گیر از مادهای ساخته میشود که الاستیسیته بالا و خاصیت جذب ضربه داشته باشد. این تجهیز به وسیله پوششی با استحکام بالا پوشانده میشود تا در برابر فشارهای بالا مقاومت کند و سپس توسط رینگهایی تقویت میشود و اتصال آخر لرزه گیر توسط لوله مسی صورت میگیرد. عوامل ذکر شده باعث میشود لرزه گیر تحمل بالایی در برابر ضربه و ارتعاش داشته باشد.
روش نصب
- باید طوری نصب شود که روی خط راست بماند تا تحت تنش فشاری و کششی نباشد. همچنین کمپرسور و لرزه گیر شیلد نباید در یک راستا قرار داشته باشند. (مانند شکل بالا)
- لرزه گیر نباید قبل از نصب و استفاده با اجسام سخت برخورد داشته باشد. لرزه گیر هنگام استفاده نیز نباید با اجسام دیگر سایش داشته باشد.
- هنگام جوشکاری دما باید کنترل شود. همچنین باید با بهوسیله پارچه مرطوبی پوشانده شود تا از بالا رفتن دما و همچنین نشت آن جلوگیری کند.
ابعاد و مشخصات فنی لرزه گیر شیلد
| مدل | سایز اسمی | ابعاد لرزه گیر شیلد (اینچ) | حداکثر فشار کاری (psig) | فشار پارگی (psig) | ||||||
| A (inch) | B [±1/8] (inch) |
C [±1/8] (inch) |
D [±1/4] (inch) |
E [±1/16] (inch) |
||||||
| SF-1A | 1/4 | 1/4 | 1/2 | 6-1/2 | 7-7/8 | 1/2 | 500 | 2500 | ||
| SF-1 | 3/8 | 3/8 | 3/4 | 7 | 8-1/2 | 1/2 | ||||
| SF-2 | 1/2 | ½ | 7/8 | 7-1/4 | 9 | 1/2 | ||||
| SF-3 | 5/8 | 5/8 | 15/16 | 8 | 9-7/8 | 7/8 | ||||
| SF-4 | 3/4 | 3/4 | 1/4 | 8-1/16 | 10-1/2 | 7/8 | ||||
| SF-5 | 7/8 | 7/8 | 1-3/8 | 9-1/4 | 12 | 7/8 | ||||
| SF-6A | 1 | 1 | 1-3/4 | 9-7/16 | 13 | 7/8 | ||||
| SF-6 | 1-1/8 | 1-1/8 | 1-3/4 | 9-7/16 | 13 | 7/8 | ||||
| SF-7 | 1-3/8 | 1-3/8 | 2-1/16 | 11-7/16 | 15-1/2 | 7/8 | ||||
| SF-8 | 1-5/8 | 1-5/8 | 2-1/4 | 12-3/8 | 16-15/16 | 1 | ||||
| SF-9 | 2-1/8 | 2-1/8 | 2-11/16 | 15-3/16 | 20-1/2 | 1-3/8 | 390 | 1950 | ||
| SF-10 | 2-5/8 | 2-5/8 | 3-1/16 | 18 | 24-1/8 | 2 | 340 | 1700 | ||
| SF-11 | 3-1/8 | 3-1/8 | 3-7/16 | 20 | 26-15-16 | 2 | 300 | 1500 | ||
| SF-12 | 3-5/8 | 3-5/8 | 4-1/16 | 24 | 32-1/8 | 2 | 175 | 525 | ||
| SF-13 | 4-1/8 | 4-1/8 | 4-7/16 | 24 | 33 | 2 | 175 | 525 | ||
