| توان اسمی (اسب بخار) | 20 |
|---|---|
| روغن | پلی ال استر |
| حجم روغن (لیتر) | 4.7 |
| وزن (کیلوگرم) | 140 |
| ظرفیت جابه جایی (متر مکعب بر ساعت) | 56.6 |
| برق | سه فاز |
| بیشترین آمپر مصرفی | 41 |
| سایز اتصال مکش (اینچ) | 5/8 1 |
|---|---|
| سایز اتصال دهش (اینچ) | 3/8 1 |
| برند | کوپلند |
| کشور سازنده | تایلند |
| نوع کمپرسور کوپلند | اسکرال |
| سری کمپرسور اسکرال کوپلند | ZR |
| گاز مبرد | R134a, R22, R407c |

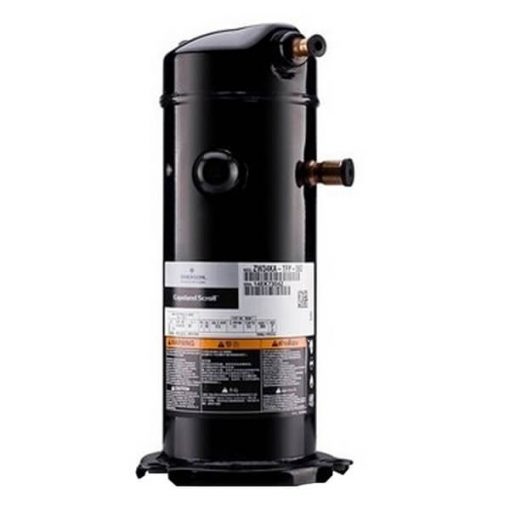

کمپرسور اسکرال ZR250KCE-TED-522 در رده ظرفیتهای بالای سری ZR کوپلند قرار میگیرد و برای پروژههای تهویه مطبوع با بار متوسط رو به بالا طراحی شده است. طبق دادههای کاتالوگ کوپلند، این مدل در شرایط EN12900 با دمای تبخیر 5 درجه و دمای کندانس 50 درجه، ظرفیت سرمایشی حدود 52.2 کیلووات ارائه میدهد.
توان ورودی حدود 16.25 کیلووات و ضریب عملکرد حدود 3.21 نشان میدهد این کمپرسور برای چیلرهای هواخنک و آبخنک، روفتاپهای صنعتی و هواسازهای ظرفیت بالا گزینهای مناسب است .
جایگاه ZR250 در سبد محصولات کوپلند در بازه 20 اسب بخار قرار دارد و در محدوده کاربرد R22 و R407C و R134a تعریف شده است
مدل ZR250KCE-TED-522 از خانواده ZR و با روغن استر POE عرضه میشود. حرف E در نامگذاری به معنای استفاده از روغن استر است.
کد BOM در انتهای نام مدل درج میشود و مشخصات جانبی مانند نوع جعبه برق، وجود سایت گلس روغن و تجهیزات سرویس را مشخص میکند. طبق جدول BOM، نسخههای 522 در این رنج دارای جعبه برق با درجه حفاظت IP54 و موتور سه فاز TFD یا TWD هستند.
این مدل به صورت تک کمپرسور سینگل ارائه میشود و در دسته Air Conditioning Scroll قرار دارد.
از متعلقات همراه کمپرسور ZR250KCE-TED-522 تنها پایه لرزهگیر به صورت استاندارد و رایگان همراه کمپرسور است و باقی موارد بنا به درخواست مشتری به صورت جداگانه به فروش میرسند. از جمله این موارد میتوان به موارد زیر اشاره کرد: هیتر کمربندی، پایه لرزه گیر، شیر مکش و دهش و تبدیل جوشی به مهرهای برای مدلهای جوشی.
ZR250KCE-TED-522 در نسخه اتصال جوشی عرضه میشود. آرایش دو لول مبرد شامل یک خط مکش و یک خط دهش است. در صورت استفاده در آرایشهای موازی یا پروژههای صنعتی، امکان درنظر گرفتن اتصالات اکولایز گاز و روغن طبق طراحی سیستم وجود دارد.
در نسخههای دارای سایت گلس روغن، امکان مانیتورینگ سطح روغن در کارکردهای طولانی مدت فراهم است. فشار طراحی سمت فشار پایین و بالا به ترتیب 20 و 32 بار اعلام شده است.
حجم جابجایی مبرد این مدل 56.6 مترمکعب بر ساعت است که نشاندهنده توان مناسب در تامین دبی جرمی بالا در بارهای سنگین است.
توان صوتی حدود 88 دسیبل اعلام شده است. در پروژههایی که اتاق ماشین در مجاورت فضاهای بهرهبرداری قرار دارد، انتخاب عایق صوتی و فونداسیون مناسب توصیه میشود.
در نمودارهای محدوده کاری سری ZR، این مدل در بازه دمای تبخیر تا حدود منفی 30 درجه و دمای کندانس تا حدود 70 درجه قابل استفاده است، بسته به نوع مبرد و شرایط کاری.
کمپرسور ZR250KCE-TED-522 عرضهشده توسط شرکت دامون با نامگذاری کامل روی پلاک، کد BOM مشخص و منطبق با کاتالوگ رسمی کوپلند تأمین میشود. پیش از تحویل، تطابق مدل، ولتاژ، نوع موتور و نسخه BOM بررسی میشود تا کمپرسور دقیقاً مطابق طراحی سیستم شما باشد. در صورت نیاز، مشاوره فنی برای انتخاب مدل مناسب نیز ارائه میشود.
