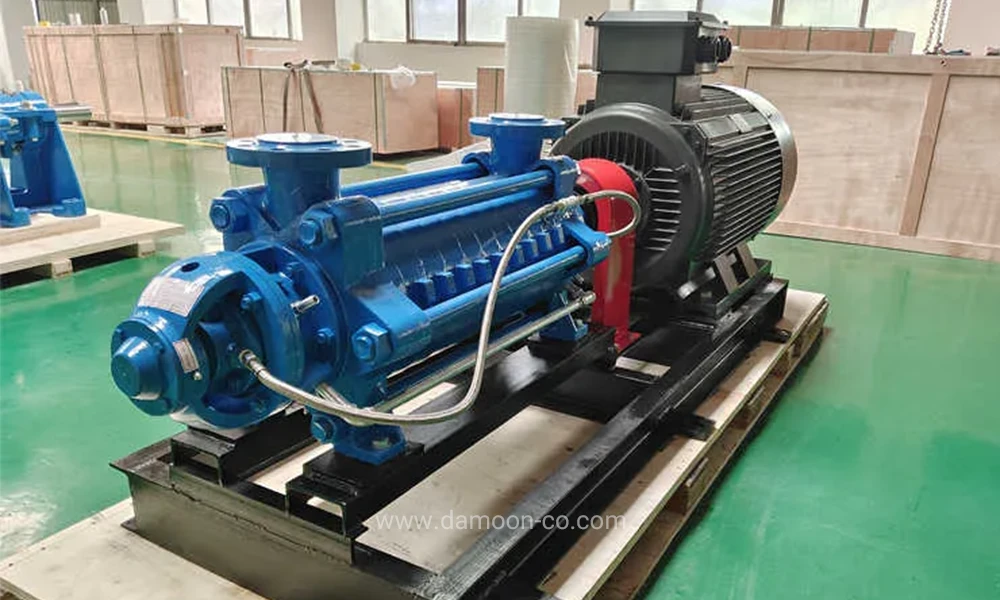

پمپ دیگ بخار چیست و باید چه ویژگی‌هایی داشته باشد؟
دیگ‌های بخار برای کارکرد مداوم و ایمن، نیازمند تأمین دقیق و بدون وقفه آب تغذیه هستند. در فرایند تولید بخار، آب داخل بویلر به‌صورت مداوم تبخیر شده و با خروج بخار باعث افت سطح آب می‌شود. پمپ دیگ بخار، آب را از مخزن دریافت کرده و با فشاری بالاتر به درون دیگ تزریق می‌کند تا توازن سطح آب را برقرار کند.
چالش‌های اصلی این سیستم شامل افت فشار حین عملکرد، شوک حرارتی ناشی از ورود آب سرد و تبخیر آب در مکش پمپ هستند. انتخاب صحیح پمپ می‌تواند به حفظ کیفیت بخار خروجی، کاهش مصرف انرژی، افزایش طول عمر تجهیزات و کارکرد ایمن و پایدار بویلر کمک کند.
پمپ دیگ بخار چیست؟

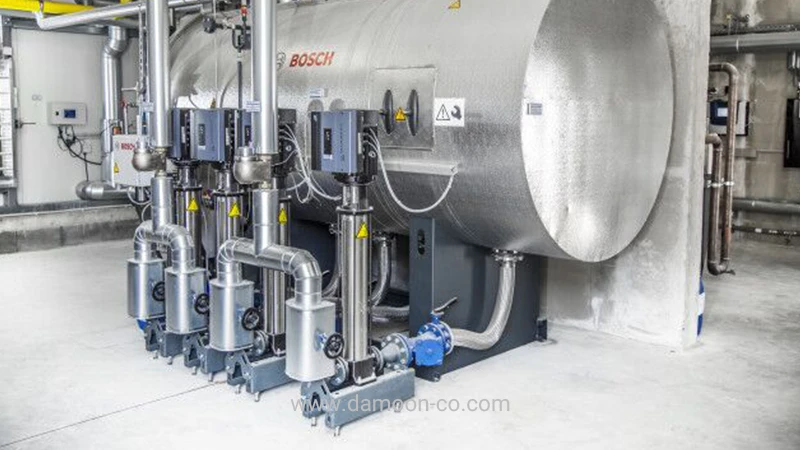

پمپ دیگ بخار یک پمپ صنعتی سانتریفیوژ فشارقوی است که معمولاً از نوع طبقاتی انتخاب می‌شود. این پمپ آب تغذیه را به درون دیگ بخار تحت فشار تزریق می‌کند.
در فرایند کارکرد بویلر، آب داخل دیگ به بخار تبدیل شده و بخار تولیدشده از آن خارج می‌شود. برای جلوگیری از افت سطح آب و بروز خطرات ایمنی، پمپ تغذیه باید آب موردنیاز را متناسب با شرایط کارکرد سیستم و با فشار کافی به درون بویلر ارسال کند.
در مسیر انتقال آب از مخزن تا بویلر، آب تغذیه ابتدا آماده‌سازی شده و در صورت وجود دستگاه گاززدا، اکسیژن و سایر گازهای محلول از آن جدا می‌شوند.
این آب پس از طی مراحل ابتدایی وارد دهانه مکش پمپ دیگ بخار شده و در پمپ‌های طبقاتی، فشار آن طی چند مرحله به حد مطلوب می‌رسد.
در نهایت، آب تحت فشار از مسیر لوله‌کشی، شیر یک‌طرفه برای جلوگیری از برگشت جریان و شیر تغذیه عبور کرده و وارد بویلر می‌شود.

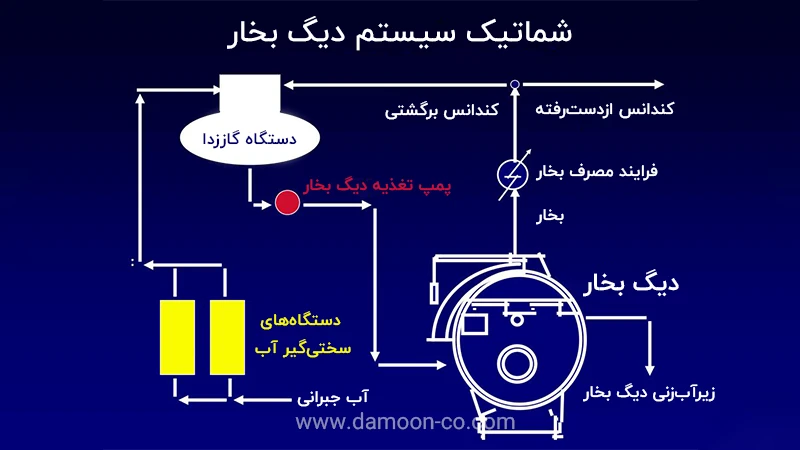

سیستم دیگ بخار
یکی از متغیرهای مهم در پمپ دیگ بخار، آب تغذیه است که در ادامه به توضیح آن می پردازیم:
آب تغذیه چیست؟
آب تغذیه (Boiler Feedwater) سیال ورودی به دیگ بخار گفته می‌شود که معمولاً از ترکیب آب کندانس(چگالیده‌شده) برگشتی آب تازه تصفیه‌شده، تأمین می‌شود. این آب قبل از پمپاژ، اکسیژن‌زدایی و تصفیه می‌شود تا از خوردگی لوله‌ها و تشکیل رسوب در بویلر جلوگیری کند.
بدلیل دمای بالای آب تغذیه، افت فشار در ورودی پمپ باعث تبخیر فوری آب شده و پدیده کاویتاسیون رخ می‌دهد. با حفظ فشار مناسب در دهانه مکش، از بروز این مشکلات جلوگیری می‌شود.
انواع پمپ دیگ بخار
پمپ‌های تغذیه بویلر از نظر نحوه قرارگیری شفت و ساختار هیدرولیکی عمدتاً در دو دسته طبقاتی عمودی و طبقاتی افقی طراحی و ساخته می‌شوند.
پمپ‌های طبقاتی عمودی برای بویلرهای صنعتی کوچک و متوسط از گزینه‌های پرکاربرد هستند. در بسیاری از مدل‌های طبقاتی عمودی، ورودی و خروجی آب در یک امتداد قرار دارند و طراحی عمودی آن‌ها باعث اشغال فضای کمتری در موتورخانه می‌شود.
قرارگیری چند پروانه روی شفت، امکان دست‌یابی به فشارهای بالا را فراهم می‌سازد. اجزای در تماس با آب در این پمپ‌ها بسته به مدل و شرایط کاری، از جنس فولاد ضدزنگ، چدن یا آلیاژهای دیگر ساخته می‌شوند تا مقاومت مناسبی در برابر دما و شرایط شیمیایی آب داشته باشند.

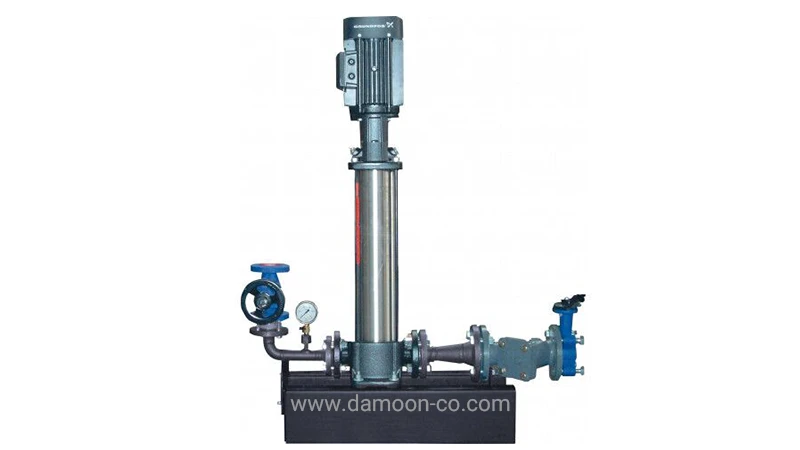

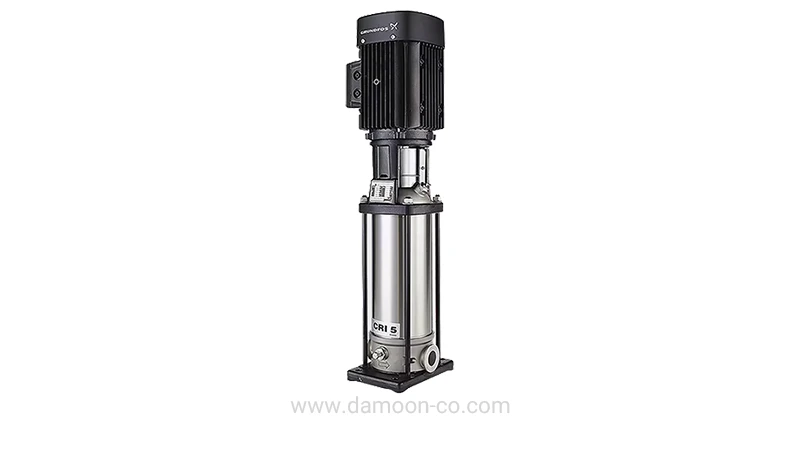

پمپ طبقاتی عمودی

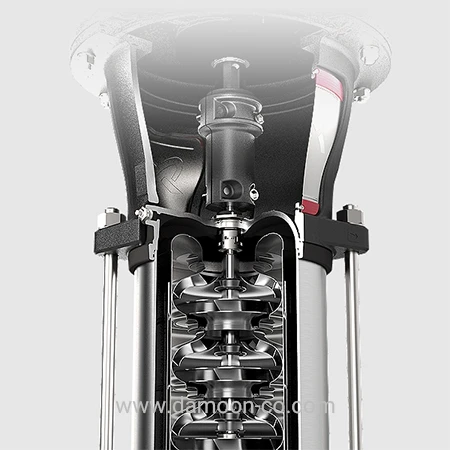

ساختار داخلی پمپ‌های طبقاتی عمودی
پمپ‌های طبقاتی افقی در بویلرهای صنعتی، صنایع سنگین و نیروگاه‌ها که به دبی و فشار بالایی نیاز دارند، به‌کار می‌روند. در این ساختار، شفت به‌صورت افقی قرار گرفته و با توجه به طراحی پمپ، از یاتاقان‌ها و تجهیزات مخصوص برای تحمل نیروهای مکانیکی استفاده می‌شود. طراحی مناسب یاتاقان‌ها و تجهیزات به پایداری عملکرد پمپ در شرایط کاری سنگین کمک می‌کند.

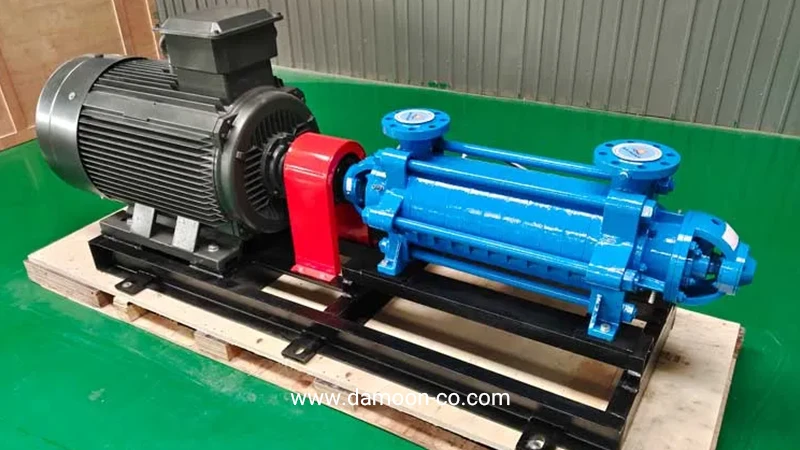

پمپ طبقاتی افقی
در سیستم‌های دیگ بخار متناسب با ظرفیت و شرایط کاری، معمولاً از دو نوع پمپ استفاده می‌شود که در ادامه به معرفی و بررسی تفاوت‌های اصلی آن‌ها می‌پردازیم:
تفاوت پمپ تغذیه اصلی و پمپ بوستر
در برخی بویلرهای صنعتی بزرگ، علاوه بر پمپ اصلی، از یک پمپ کمکی به نام پمپ بوستر نیز استفاده می‌شود. پمپ تغذیه اصلی، فشار لازم برای غلبه بر فشار کاری بویلر را تأمین کرده و آب را مستقیماً به داخل دیگ تزریق می‌کند. پمپ بوستر در سمت مکش پمپ اصلی قرار می‌گیرد تا فشار ورودی را افزایش داده و با بهبود شرایط مکش، احتمال ایجاد کاویتاسیون در پمپ اصلی را کاهش دهد.
این دو نوع پمپ هردو سانتریفیوژ هستند که پمپ اصلی یک پمپ طبقاتی فشارقوی و پمپ بوستر یک پمپ تک‌طبقه یا کم‌فشار است که نقش کمکی و افزایش فشار ورودی را بر عهده دارد.
تنظیم میزان تزریق آب و کارکرد پمپ دیگ بخار معمولاً به سه روش انجام می‌شود که در ادامه به توضیح آن‌ها می‌پردازیم:
روش‌های کنترل سطح آب و کارکرد پمپ دیگ بخار
سه روش رایج برای کنترل تزریق آب و کارکرد پمپ شامل سیستم قطع و وصل، استفاده از شیر کنترل و کنترل دور متغیر هستند.
در سیستم قطع و وصل (ON/OFF)، پمپ با کاهش سطح آب روشن شده و پس از رسیدن به حد تعیین‌شده خاموش می‌شود. اما ورود حجم زیادی از آب با دمای پایین‌تر در این روش ممکن است باعث نوسانات دما و فشار در بویلر شده و کیفیت بخار خروجی را تحت تأثیر قرار دهد.
روش دوم، استفاده از شیر کنترل در خروجی پمپ است. در این حالت، پمپ دائماً روشن است و میزان ورود آب توسط شیر تنظیم می‌شود. این روش به کاهش نوسانات سطح آب و پایداری عملکرد بویلر کمک می‌کند. اما کارکرد مداوم پمپ می‌تواند مصرف برق را افزایش دهد و برای حفظ حداقل جریان مجاز پمپ، ممکن است به مسیر کنارگذر (Bypass) نیاز باشد.
در سیستم دور متغیر، با تغییر سرعت چرخش موتور متناسب با نیاز لحظه‌ای دیگ، آب به‌صورت پیوسته و نرم تزریق می‌شود. این روش، امکان تزریق تدریجی آب را فراهم کرده و در شرایط مناسب می‌تواند مصرف برق را کاهش دهد و نیاز به شیر کنترل جریان را برطرف کند.
معیارهای اصلی در انتخاب پمپ دیگ بخار
برای انتخاب اصولی پمپ تغذیه دیگ بخار، باید چهار عامل مهم را در نظر گرفت. اولین مورد، میزان آب‌دهی (دبی) است که باید با توجه به حداکثر نرخ تبخیر بویلر، میزان زیرآب‌زنی و شرایط کارکرد سیستم تعیین شود تا سطح آب دیگ افت نکند. عامل بعدی هد موردنیاز پمپ است که با توجه به فشار دیگ، فشار مکش، اختلاف ارتفاع و تلفات مسیر لوله‌کشی باید تعیین شود. سپس ارزیابی NPSH ضروری است تا با بررسی شرایط مکش و تأمین فشار ورودی مناسب، احتمال ایجاد کاویتاسیون کاهش یابد. در نهایت، برای جلوگیری از نشتی آب داغ، استفاده از مکانیکال سیل متناسب با دمای آب تغذیه و فشار کاری پمپ ضروری است.
چالش‌های رایج و عیب‌یابی پمپ دیگ بخار
پمپ تغذیه دیگ بخار به دلیل کارکرد مداوم در فشار و دمای بالا ممکن است با مشکلاتی مانند کاویتاسیون، افت دبی و نشتی مواجه شود. زمانی که فشار موضعی آب در پمپ به کمتر از فشار بخار آن کاهش یابد و حباب‌های بخار تشکیل شوند، کاویتاسیون رخ می‌دهد.
این پدیده معمولاً با صدا و ارتعاش غیرعادی همراه است و برای کاهش احتمال وقوع آن باید شرایط مکش و NPSH موجود بررسی شود. افت دبی معمولاً به‌دلیل گرفتگی مسیر مکش، ورود هوا یا فرسودگی پروانه‌ها پیش می‌آید.
نشتی از ناحیه شفت نیز ممکن است نشان‌دهنده آسیب‌دیدگی مکانیکال سیل بر اثر دمای بالا، استهلاک یا شرایط نامناسب کارکرد پمپ باشد. شناسایی به‌موقع این اشکالات، از آسیب‌دیدگی قطعات و توقف کار بویلر جلوگیری می‌کند.

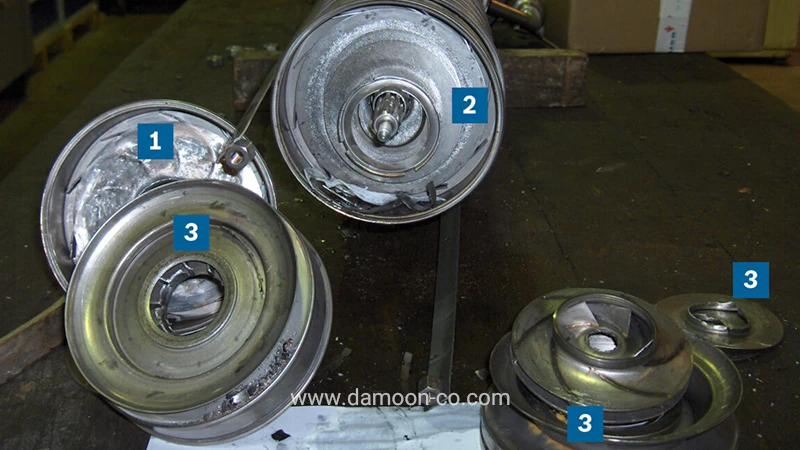

1) فرورفتگی (یا لهیدگی) پروانه پمپ 2)کنده شدن (جدا شدن) پره‌های پروانه پمپ 3) آسیب‌دیدگی/تخریب سایر قطعات پمپ به دلیل کنده شدن پره‌های پروانه
بررسی برندهای معتبر پمپ دیگ بخار
در صنعت بویلر، شرکت‌های مطرح جهانی در زمینه طراحی و تولید پمپ‌های تغذیه دیگ بخار فعالیت می‌کنند. شرکت‌های گراندفوس (Grundfos) و ویلو (Wilo) از تولیدکنندگان شناخته‌شده پمپ‌های صنعتی و تجهیزات تغذیه دیگ بخار به‌شمار می‌روند.

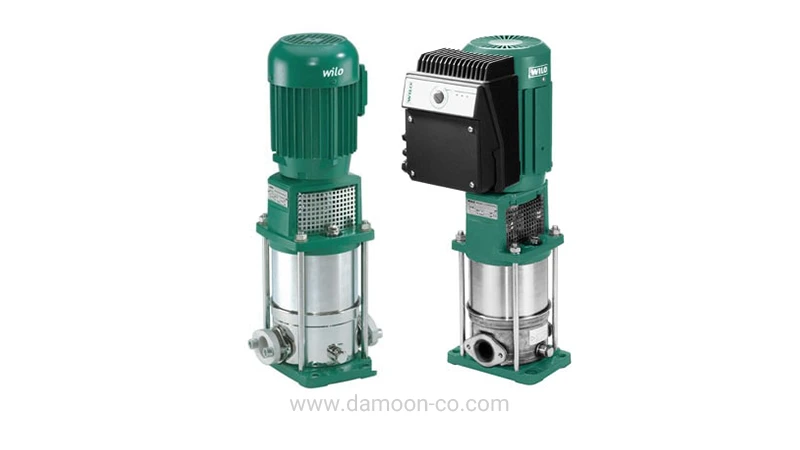

برند گراندفوس پمپ‌های خود را در سری‌های CRI Boiler و CR/CRN ارائه می‌دهد و شرکت ویلو نیز پمپ‌های طبقاتی عمودی مانند سری Multivert MVI و پمپ‌های طبقاتی افقی فشارقوی مانند سری Wilo-RN را معرفی کرده است.
ویژگی شاخص فنی برخی مدل‌های این برندها، طراحی آن‌ها برای شرایط سخت کارکرد بویلر است. این مدل‌ها بسته به نوع طراحی، می‌توانند از مکانیکال سیل‌های مقاوم در برابر دمای بالا، طراحی هیدرولیکی با NPSH موردنیاز کمتر و قطعات در تماس با آب از جنس فولاد ضدزنگ برخوردار باشند. همچنین قابلیت کنترل دور موتور در برخی مدل‌ها می‌تواند به بهبود راندمان و پایداری عملکرد پمپ کمک کند.
پمپ لئو و سیستما از دیگر برندهایی هستند که محصولاتی مشابه تولید می‌کنند.
جمع‌بندی
انتخاب و نگهداری پمپ تغذیه دیگ بخار نیازمند بررسی کل سیستم حرارتی است. تعیین دقیق پارامترهای هیدرولیکی و ارزیابی شاخص NPSH، از عوامل مهم در کاهش احتمال کاویتاسیون و استهلاک زودهنگام قطعات است.
همچنین استفاده از سیستم‌های کنترل مناسب و بررسی منظم آب‌بندی‌ها، ضمن کمک به پایداری عملکرد بویلر، احتمال توقف ناگهانی خط تولید و هزینه‌های سنگین تعمیرات را کاهش می‌دهد.
