بادران پنوماتیک

پوشش گسترده محصولات بادران، این برند را به یک تأمین‌کننده جامع برای نیازهای پنوماتیک صنایع مختلف تبدیل کرده است. از سیلندرهای استاندارد با قطرهای متنوع گرفته تا شیرهای برقی پیچیده و واحدهای مراقبت هوا، بادران طیف کاملی از تجهیزات مورد نیاز یک سیستم پنوماتیک صنعتی را در اختیار مشتریان قرار می‌دهد.

در این مطلب انواع محصولات پنوماتیک بادران را معرفی می‌کنیم.

جک پنوماتیک بادران

جک پنوماتیک یکی از اصلی‌ترین بخش‌های فعال در هر سیستم اتوماسیون صنعتی است. این قطعات با تبدیل انرژی هوای فشرده به حرکت خطی یا دورانی، وظایف متنوعی از جابجایی ساده تا عملیات پیچیده کلمپ و پوزیشنینگ را انجام می‌دهند. بادران طیف گسترده‌ای از سیلندرهای پنوماتیک را تولید می‌کند که هرکدام برای کاربردهای خاص طراحی شده‌اند.

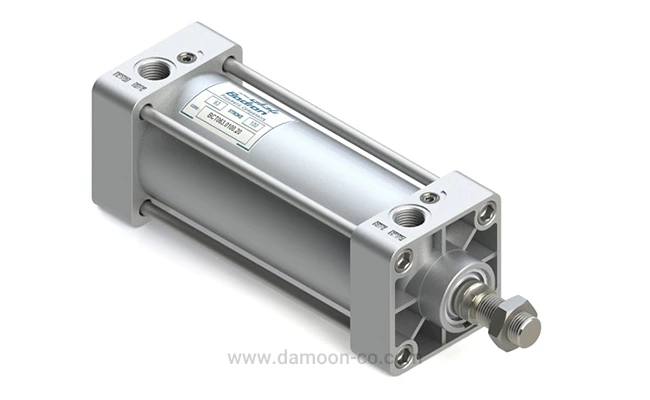

سیلندرهای استاندارد بادران

این سیلندرهای بادران که مطابق با استانداردهای بین‌المللی ISO15552 تولید می‌شوند، در سری‌های BCT و BNCT عرضه می‌گردند. این سیلندرها با قطرهای ۳۲ تا ۱۲۵ میلی‌متر و در دامنه گسترده‌ای از کورس حرکتی، پاسخگوی اکثر نیازهای صنعتی هستند.

این سیلندرها مجهز به ضربه‌گیر دقیق در ابتدا و انتهای کورس حرکت هستند که از ضربات مکانیکی جلوگیری کرده و طول عمر را افزایش می‌دهند.

حداکثر فشار کاری ۱۰ بار و محدوده دمایی منفی ۱۰ تا مثبت ۸۰ درجه سانتی‌گراد، کاربرد این محصولات را در شرایط مختلف محیطی ممکن می‌سازد.

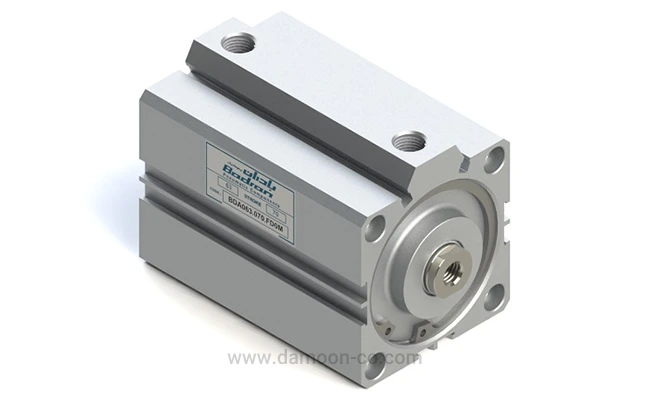

سیلندرهای کامپکت

برای کاربردهایی که نیاز به فضای کمتری دارند، سیلندرهای کامپکت بادران گزینه‌ای مناسب هستند. سری BDA و BDN که دومی مطابق استاندارد ISO21287 طراحی شده، با ساختار فشرده خود امکان نصب در فضاهای محدود را فراهم می‌کنند. این سیلندرها در مدل‌های مختلف از جمله دوسر شفت، با شفت مادگی، با شفت نرگی و راهنمادار قابل سفارش هستند.

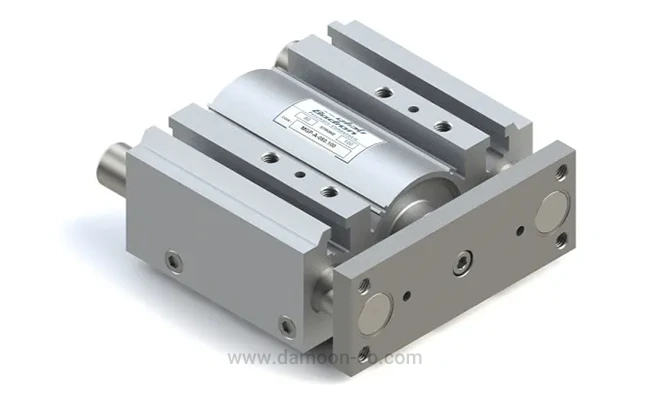

سری MGP به عنوان نسخه راهنمادار، مقاومت بالایی در برابر گشتاورهای جانبی دارد و برای کاربردهایی که نیاز به دقت پوزیشنینگ بالاست، انتخابی مناسب محسوب می‌شود.

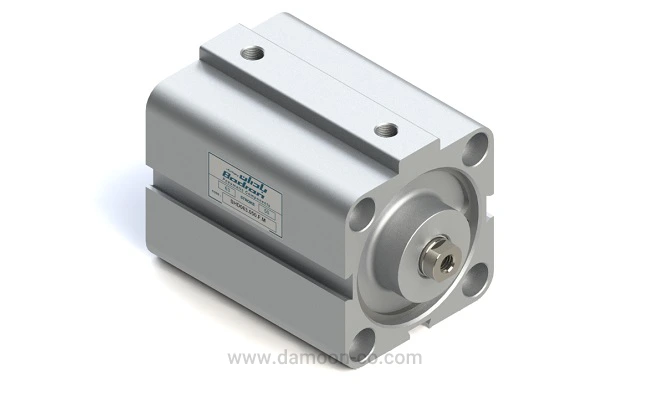

سری SHD نیز در صورت نیاز مشتری به صورت نسوز ارائه می‌گردد که برای محیط‌های خاص با خطر انفجار کاربرد دارد.

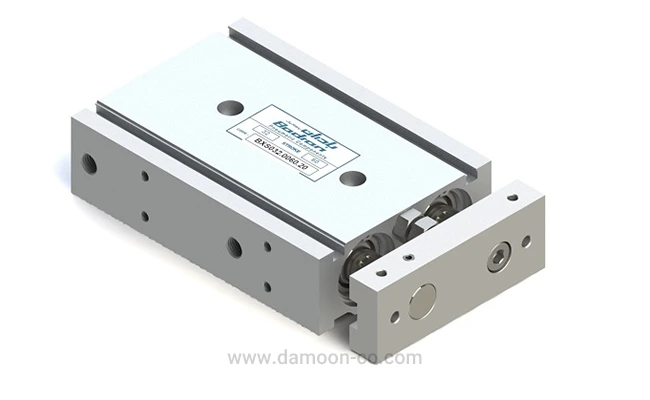

سیلندرهای کتابی بادران

سری BXSW و BXS از جمله محصولات تخصصی بادران هستند که در خطوط مونتاژ، کاربردهای انتخاب و جایگذاری کاربرد گسترده دارند. این سیلندرها با ساختار دو میله موازی، حرکتی کاملاً راهنما و بدون چرخش ارائه می‌دهند.

قابلیت تنظیم طول حرکت و وجود ضربه‌گیر مکانیکی، دقت و تکرارپذیری بالایی را در فرآیند تولید تضمین می‌کند. پروفیل سخت‌کاری شده و قطعات آب‌بندی از جنس پلی‌اورتان مقاوم در برابر سایش، دوام این محصولات را بیشتر کرده است.

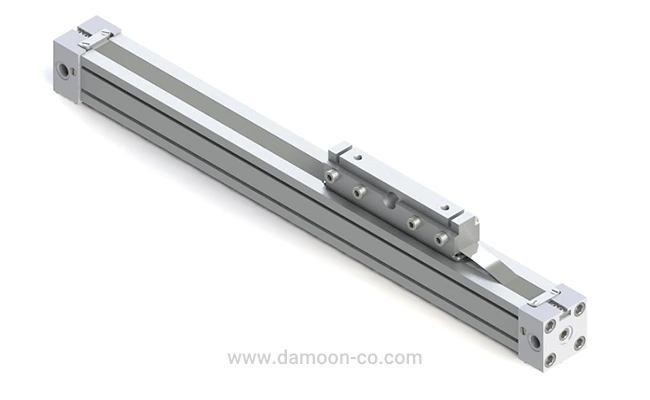

سیلندرهای بدون شفت

برای مواردی که نیاز به حذف کامل امکان چرخش شفت وجود دارد، سیلندرهای بدون شفت (Rodless) در سری‌های PL و PLF طراحی شده‌اند. این سیلندرها با استفاده از مکانیزم مغناطیسی یا مکانیکی، حرکت را به کالسکه منتقل می‌کنند و فضای کمتری نسبت به سیلندرهای معمولی اشغال می‌کنند. این ویژگی این سری را برای خطوط حمل و نقل داخلی و سیستم‌های جابجایی با کورس بلند مناسب می‌سازد.

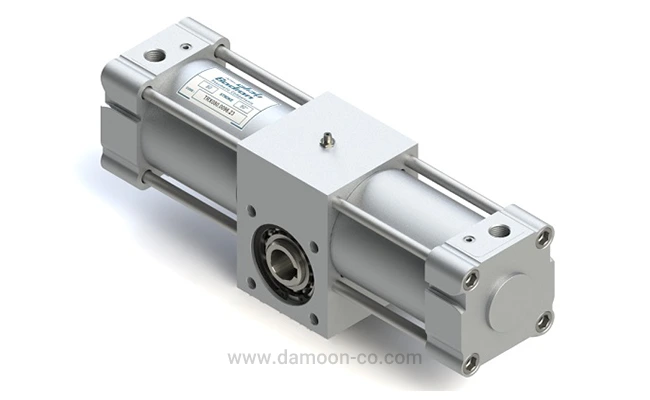

سیلندرهای دورانی بادران

سری CRW امکان ایجاد حرکات چرخشی تا ۱۹۰ درجه را دارد و در کاربردهای چرخش، اندکس کردن و جهت‌دهی قطعات استفاده می‌شوند.

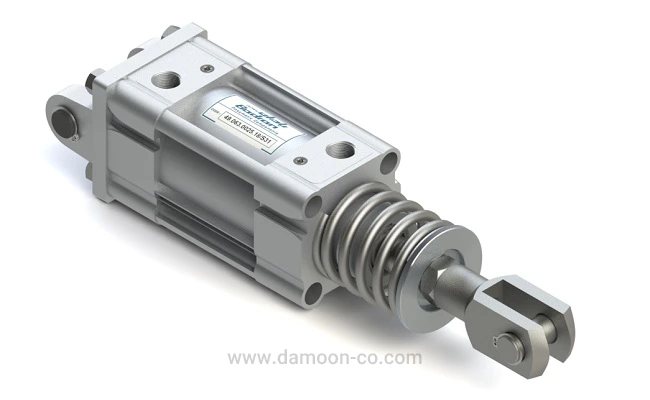

سیلندرهای فنردار

سری TNX نیز برای کاربردهایی طراحی شده‌اند که نیاز به بازگشت خودکار به موقعیت اولیه در هنگام قطع هوا وجود دارد.

نکته: بادران برای تمامی سری‌های سیلندرهای خود، سنسورهای مغناطیسی مناسب ارائه می‌دهد که امکان تشخیص موقعیت پیستون و کنترل دقیق فرآیند را فراهم کرده است. این سنسورها به راحتی بر روی بدنه نصب شده و بدون نیاز به تماس مکانیکی، سیگنال الکتریکی تولید می‌کنند.

یکی از مزایای جک‌های بادران، قابلیت جایگزینی با محصولات برندهایی نظیر فستو است. ابعاد نصب و اتصالات مطابق با استانداردهای بین‌المللی، باعث شده که در صورت نیاز به تعویض یا توسعه سیستم‌های موجود، بتوان بدون تغییر در سازه و بستر نصب، از محصولات بادران استفاده کرد. علاوه بر این، بادران امکان طراحی و ساخت سیلندرهای سفارشی بر اساس مهندسی معکوس را نیز ارائه می‌دهد.

شیر پنوماتیک بادران

شیر پنوماتیک به عنوان اجزای کنترل‌کننده جریان هوا، در هدایت و مدیریت حرکت سیلندرها نقش دارد. بادران طیف متنوعی از شیرهای پنوماتیک را بر اساس نوع عملگر و کاربرد تولید می‌کند که در ادامه معرفی می‌کنیم.

شیرهای دستی

این شیرها در انواع کلنگی، شستی، قرقره‌ای و پیکانی عرضه می‌شوند. شیرهای دستی برای کنترل فرآیندها و عملیات راه‌اندازی اولیه سیستم‌ها به‌صورت دستی مناسب هستند. شیرهای کلنگی با طراحی ارگونومیک، امکان تعویض سریع و راحت مسیر هوا را فراهم می‌کنند. شیرهای شستی که با فشار انگشت فعال می‌شوند، در کاربردهای مونتاژ دستی و کنترل موقت جریان هوا کاربرد دارند.

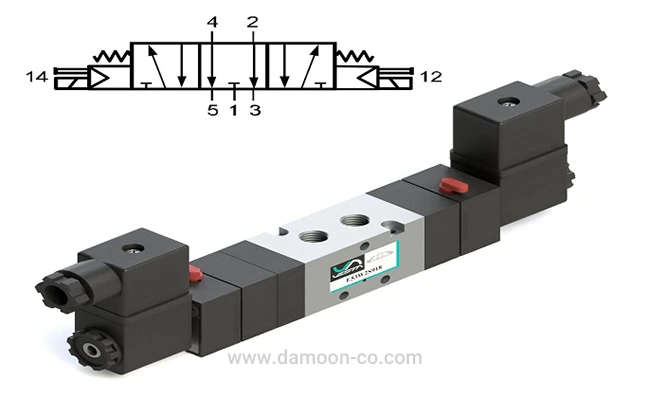

شیرهای برقی سری E

این سری از محصولات بادران، که از پرکاربردترین محصولات این برند نیز هستند، در انواع ۳/۲، ۵/۲ و ۵/۳ طراحی شده‌اند و با پورت‌های اتصال G1/8، G1/4 و G1/2 قابل سفارش هستند. این شیرها در مدل‌های تک‌بوبین با برگشت فنر (Spring Return) و دوبوبین (Double Solenoid) موجودند. شیرهای تک‌بوبین در حالت Normally Closed یا Normally Open عرضه می‌شوند که انتخاب آن‌ها بستگی به نیاز ایمنی سیستم دارد. شیرهای دوبوبین امکان کنترل دو طرفه و حفظ موقعیت در صورت قطع برق را ارائه می‌دهند.

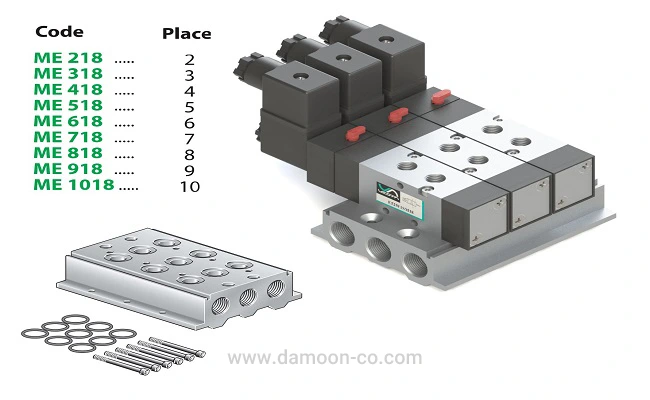

شیرهای سری E با فشار مرجع ۶ بار طراحی شده‌اند و برای کار با هوای فیلتر شده مناسب هستند. امکان نصب این شیرها به صورت تکی یا بر روی بلوک‌های مانیفولد MEn.18 و MEn.14 وجود دارد که این بلوک‌ها تا ۱۰ شیر را به صورت یکپارچه و با ورودی هوای مشترک پشتیبانی می‌کنند. این روش نصب باعث کاهش لوله‌کشی، صرفه‌جویی در فضا و سهولت در عیب‌یابی می‌شود.

شیرهای وکیوم

شیرهای وکیوم بادران نیز برای جابجایی با ساکشن‌کاپ و سیستم‌های خلأ طراحی شده‌اند. این شیرها در سایزهای مختلف و با سرعت پاسخ بالا، کنترل خلأ را ممکن می‌سازند.

واحد مراقبت پنوماتیک بادران

کیفیت هوای ورودی به سیستم پنوماتیک تأثیر مستقیم بر عملکرد، دقت و طول عمر تجهیزات دارد. ذرات جامد، رطوبت و نوسانات فشار می‌توانند به مرور زمان باعث سایش قطعات متحرک، خوردگی داخلی و کاهش راندمان سیستم شوند. واحد مراقبت پنوماتیک بادران با ترکیب فیلتر، رگلاتور و در برخی مدل‌ها روغن‌پاش، وظیفه آماده‌سازی هوای فشرده را قبل از ورود به شیرها و سیلندرها بر عهده دارد.

بادران واحدهای مراقبت خود را در دو دسته دوتیکه و سه‌تیکه عرضه می‌کند. واحدهای دوتیکه شامل فیلتر و رگلاتور هستند و برای سیستم‌هایی که نیاز به روغنکاری ندارند یا از قطعات بدون نیاز به روغن استفاده می‌کنند، مناسب هستند. واحدهای سه‌تیکه با افزودن روغن‌پاش، امکان تزریق مه روغن به هوای فشرده را فراهم می‌کنند که برای سیلندرها و شیرهای قدیمی‌تر یا سیستم‌هایی با سرعت بالا و بار سنگین ضروری است.

فیلترهای رطوبت‌گیر بادران با استفاده از المان‌های فیلتراسیون با دقت بالا، ذرات جامد را تا حد مجاز تصفیه کرده و رطوبت محبوس در هوا را جدا می‌کنند. ظرف شفاف پلی‌کربنات یا فلزی این فیلترها امکان بازرسی بصری سطح آب جمع‌شده و تخلیه دستی یا خودکار آن را فراهم می‌آورد. فیلتر رگلاتورها علاوه بر تصفیه، فشار خروجی را در محدوده تنظیم‌شده ثابت نگه می‌دارند. این تثبیت فشار از تغییرات سرعت و نیروی سیلندرها جلوگیری کرده و عملکرد یکنواخت سیستم را تضمین می‌کند.

این واحدها در سایزهای مختلف از ۱/۸ اینچ تا ۱ اینچ و بیشتر قابل سفارش هستند و انتخاب سایز مناسب بر اساس میزان مصرف هوا و قطر لوله‌کشی سیستم صورت می‌گیرد. امکان نصب مانومتر برای نمایش فشار خروجی و همچنین نصب براکت‌های استاندارد برای نصب دیواری یا بر روی پانل، از دیگر ویژگی‌های این محصولات است.

اتصالات پنوماتیک بادران

بادران طیف جامعی از اتصالات سریع (Push-in) را در انواع مختلف ارائه داده که نصب و تعویض شیلنگ‌ها را بدون نیاز به ابزار ممکن می‌سازد:

• اتصالات رابط مستقیم (PUC): برای اتصال مستقیم شیلنگ به شیر یا سیلندر استفاده می‌شوند.
• اتصالات زانویی پایه بلند (PLL): در فضاهای محدود که امکان خم شدن شیلنگ با شعاع کم وجود ندارد، کاربرد دارند.
• اتصالات زانویی گردان: در انواع پلاستیکی و فلزی (برنجی) امکان چرخش شیلنگ و تنظیم جهت اتصال را فراهم می‌کنند.
• اتصالات سه‌راه: برای توزیع هوا از یک مسیر به چند مسیر، در انواع T استاندارد، Y شکل و مدل‌های با دنده بغلی یا وسطی موجودند.

اتصالات فلزی برنجی برای محیط‌های با دمای بالا یا فشار بیشتر مناسب هستند اما اتصالات پلاستیکی سبکتر و مقرون‌به‌صرفه‌تر هستند. تمامی این اتصالات با مکانیزم Push-in طراحی شده‌اند که با فشار دادن شیلنگ، اورینگ داخلی آن را محکم نگه داشته و در عین حال با فشار دادن حلقه بیرونی، آزادسازی سریع شیلنگ امکان‌پذیر است.

خرید محصولات پنوماتیک بادران

تهیه تجهیزات پنوماتیک بادران از طریق نمایندگی‌های مجاز و فروشندگان معتبر همچون دامون امکان‌پذیر است. خرید از دامون به صورت تکی و سفارش‌های عمده برای راه‌اندازی خطوط تولید جدید یا نوسازی سیستم‌های موجود قابل انجام است.

نمایندگی محصولات پنوماتیک بادران

هایپرصنعت دامون به عنوان یکی از تامین‌کنندگان محصولات بادران، مجموعه کاملی از تجهیزات این برند را در اختیار صنایع قرار می‌دهد. دامون با بیش از یک دهه تجربه در صنعت سرمایش و اتوماسیون صنعتی و همکاری با بیش از چهار هزار واحد تولیدی، رویکردی مهندسی به تأمین تجهیزات بادران پنوماتیک دارد.

مزیت‌های محصولات پنوماتیک بادران

• تولید داخلی: دسترسی آسان‌تر، زمان تحویل کوتاه‌تر و عدم وابستگی به نوسانات ارزی و تحریم‌ها دارد.
• گارانتی معتبر: پشتیبانی بادران توسط شبکه خدمات پس از فروش، برای اطمینان خاطر از استفاده مطمئن از تجهیزات می‌شود.
• دسترسی به قطعات و لوازم یدکی: بادران با تولید داخلی و شبکه توزیع گسترده، این قطعات را در بازار به راحتی در دسترس قرار می‌دهد و زمان توقف خطوط تولید را به حداقل می‌رساند.
• قیمت رقابتی: محصولات بادران نسبت به برندهای وارداتی قیمت مناسب‌تری دارد.
• قابلیت جایگزینی با برندهایی نظیر فستو: استاندارد بودن این محصولات امکان ارتقاء تدریجی سیستم‌های موجود را بدون نیاز به تغییرات گسترده فراهم می‌آورد.
• طراحی و ساخت سفارشی بر اساس مهندسی معکوس: برای صنایعی که با تجهیزات قدیمی یا منقطع کار می‌کنند، راه‌حلی اقتصادی محسوب می‌شود.
