جک راه به در پنوماتیک چیست و چه مدلهایی دارد؟
جک راهبهدر پنوماتیک cylinder with hollow piston rod (سیلندر با شفت توخالی) در واقع آپشنی برای برخی مدلهای جک پنوماتیک است. مهمترین کاربرد جکهای با این ویژگی، سیستم وکیوم یا خلاء است. انواع کاربردهای این نوع جک در ادامه آمده است:
- انتقال انواع سیالات
- فرآیند تزریق صنعتی
- انتقال قطعات جامد بسیار کوچک
- دمیدن هوا
- برداشتن قطعات با استفاده از وکیوم
- هدایت سیم برای سنسورها
تعریف جک پنوماتیک راه به در
سیلندر راهبهدر پنوماتیک یک عملگر خطی است که علاوه بر انجام وظیفه کلاسیک حرکت خطی، دارای شفتی است که داخل آن حفره دارد. این سوراخ اجازه عبور هوای فشرده یا سایر سیالات را میدهد و به این ترتیب مکمل حرکت مکانیکی میشود.
رایجترین کاربرد برای این نوع جک پنوماتیک در سیستمهای وکیوم است؛ جایی که از سیلندرهای شفت توخالی برای ایجاد مکش یا فشار منفی به شکلی بهینه استفاده میشود.

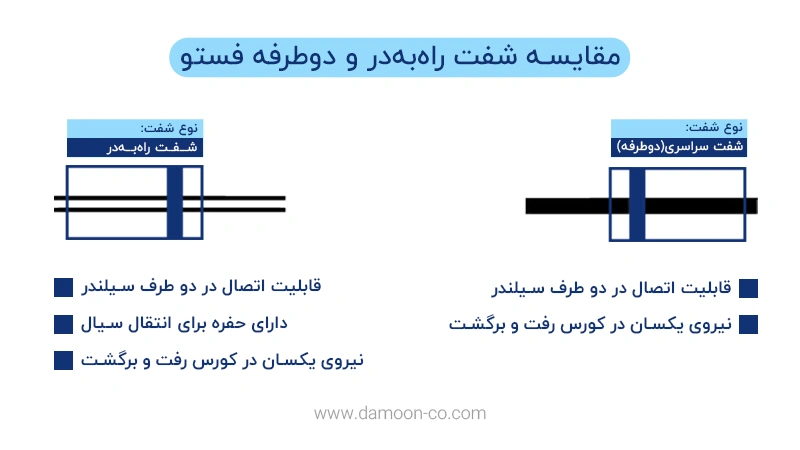

جک راهبهدر با شفت دوطرفه
راهبهدر بودن جک پنوماتیک معمولا با شفت دوطرفه یا سراسری (through) همراه است تا فرآیند انتقال سیال به راحتی انجام شود؛ به عنوان مثال برند فستو در مدلهای مختلف خود این دو ویژگی را در ترکیب با یکدیگر اعمال کرده است.
در سری ADN فستو مدلهایی که قابلیت راهبهدر بودن شفت دارند با پسوند S20 مشخص میشوند و شفت دوطرفه دارند. در سری جکهای قلمی DPRA هم آپشن شفت توخالی با نماد [H] مشخص میشود که خودبهخود شامل آپشن [T] یا شفت سراسری (دوطرفه) هم میشود.

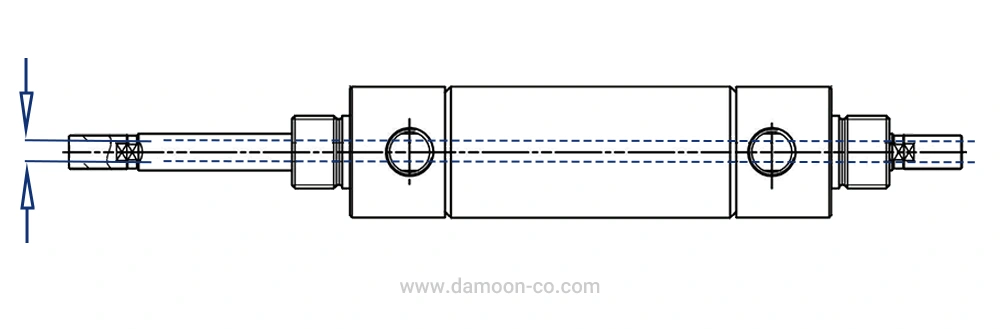

در تصویر زیر حفره شفت با خطچین آبی نمایش داده شده است:
یکی از پرکاربردترین جکهای راهبهدر برند فستو در صنعت ایران مدل ADVU است. در جدول زیر مدلهای موجود آن آمده است:
| قطر پیستون (میلیمتر) | کورس (میلیمتر) | شماره قطعه | مدل |
| 12 | 1 تا 200 | 156060 | ADVU-12-…-A-P-A-S20 |
| 16 | 1 تا 200 | 156061 | ADVU-16-…-A-P-A-S20 |
| 20 | 1 تا 200 | 156062 | ADVU-20-…-A-P-A-S20 |
| 25 | 1 تا 200 | 156063 | ADVU-25-…-A-P-A-S20 |
| 32 | 1 تا 300 | 156064 | ADVU-32-…-A-P-A-S20 |
| 40 | 1 تا 300 | 156065 | ADVU-40-…-A-P-A-S20 |
| 50 | 1 تا 300 | 156066 | ADVU-50-…-A-P-A-S20 |
| 63 | 1 تا 300 | 156067 | ADVU-63-…-A-P-A-S20 |
| 80 | 1 تا 400 | 156068 | ADVU-80-…-A-P-A-S20 |
| 100 | 1 تا 400 | 156069 | ADVU-100-…-A-P-A-S20 |
در بین محصولات ایرانی سیلندر کامپکت دو سر شفت PDJ از برند پارس پنوماتیک هم دارای این ویژگی است.

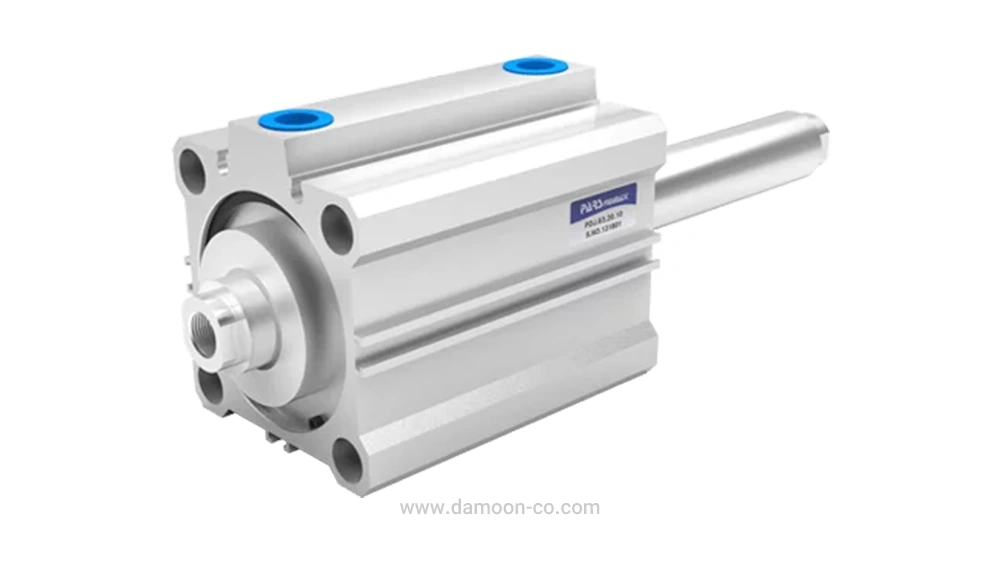

سیلندر کامپکت دو سر شفت PDJ از برند پارس پنوماتیک
جک راهبهدر بدون شفت دوطرفه
برخی جکهای پنوماتیک با شفت توخالی اما بدون شفت دوطرفه هم تولید میشود که به بیشتر برای برخی سیستمهای وکیوم کاربرد دارد و مناسب انتقال سیال نیست.

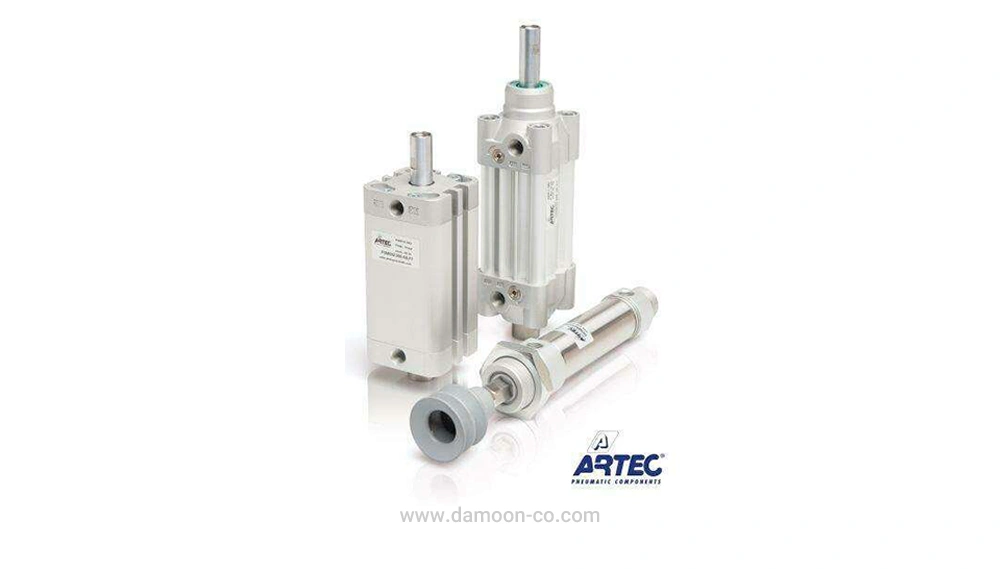

در برند پنوماتیک Artec ، کد انتخاب «FT» نشاندهنده نسخه با شفت توخالی و بدون شفت دوطرفه است.
مزیت سیلندرهای دارای گزینه «FT» با شفت استاندارد این است که قسمت انتهایی شفت ثابت باقی میماند و این امر اجازه میدهد تا مولد وکیوم (Vacuum Generator) مستقیماً روی سیلندر نصب شود.
در نتیجه، ابعاد کلی سیلندر در محل نصب نسبت به مدلهای شفت دوطرفه به میزان قابل توجهی کاهش مییابد.
گزینه «FT» (بدون شفت دوطرفه) برند Artec برای سیلندرهای زیر در دسترس است:
- سیلندرهای سری O (استاندارد ISO 6432): فقط در قطر ۲۵ میلیمتر. همچنین در نسخهای با شفت ششضلعی ضد چرخش موجود است که برای جلوگیری از چرخش قاپک مکنده (Suction Pad) در حین کار بسیار کاربردی است.
- سیلندرهای سری H (استاندارد ISO 15552): در قطرهای ۳۲، ۴۰، ۵۰ و ۶۳ میلیمتر.
- سیلندرهای سری P (استاندارد ISO 21287): فقط در قطر ۳۲ میلیمتر.
خرید جک راهبهدر پنوماتیک
معمولا هر برند در کاتالوگ خود به این آپشن جک، کدی تخصیص میدهد. برای پیدا کردن کد با پیدا کردن ویژگی HOLLOW در کاتالوگها میتوانید محصولات با این ویژگی را پیدا کنید. در برند فستو معمولا از S20 یا H بزرگ استفاده میشود. همچنین برای مشاوره خرید انواع سیلندر راهبهدر پنوماتیک میتوانید با کارشناسان هایپر دامون تماس بگیرید.
جمعبندی
جک راهبهدر پنوماتیک در مدل همراه و بدون شفتدوطرفه موجود است که در سیستمهای وکیوم، انتقال سیال، تزریق و… کاربرد دارد. برندهای مختلف با کدهای مشخصی به این نوع جک اشاره میکنند که با مراجعه به کاتالوگهای آنها قابل مشاهده است.
