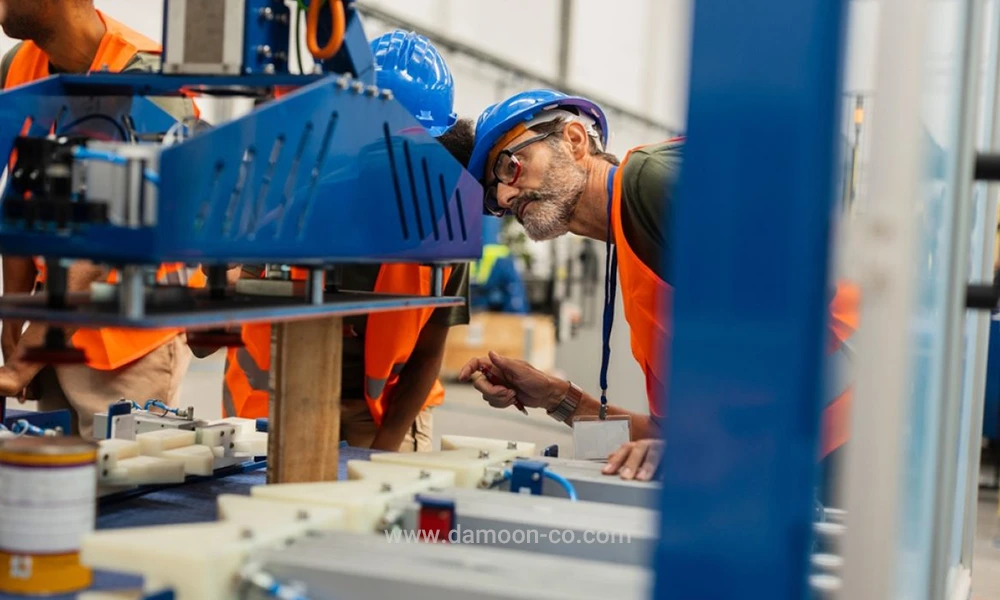

عیب‌یابی جک پنوماتیک؛ مشکلات و راهکارها

جک پنوماتیک یا سیلندر پنوماتیک یکی از مهم‌ترین عملگرها در سیستم‌های اتوماسیون صنعتی است. این قطعه وظیفه دارد انرژی هوای فشرده را به حرکت خطی تبدیل کند و به همین دلیل در تجهیزاتی مانند دستگاه‌های بسته‌بندی، خطوط مونتاژ، ماشین‌آلات صنعتی، سیستم‌های جابه‌جایی و مکانیزم‌های پرس کاربرد گسترده‌ای دارد.

کاهش سرعت، نشتی هوا، حرکت نامنظم، گیر کردن میله پیستون یا افت قدرت جک می‌تواند عملکرد کل دستگاه را مختل کند. با این حال، هر مشکلی که در عملکرد جک دیده می‌شود الزاماً به معنی خرابی خود سیلندر نیست.

در بسیاری از موارد، منشأ اصلی مشکل می‌تواند فشار نامناسب هوا، کمبود دبی، گرفتگی فیلتر، تنظیم نادرست شیر کنترل جریان، خرابی شیر برقی، قطر نامناسب شیلنگ، نشتی اتصالات یا حتی نحوه نصب مکانیکی سیلندر باشد.

برای مثال ممکن است جک از نظر مکانیکی کاملاً سالم باشد، اما به دلیل استفاده از شیلنگ بلند یا با قطر کم، هوای کافی به آن نرسد و حرکت آن کند یا نامنظم شود. به همین دلیل بهتر است عیب‌یابی از ساده‌ترین اجزای سیستم آغاز شود و تنها در صورت سالم بودن آن‌ها، خود سیلندر باز یا تعمیر شود.

رایج‌ترین مشکلات جک پنوماتیک

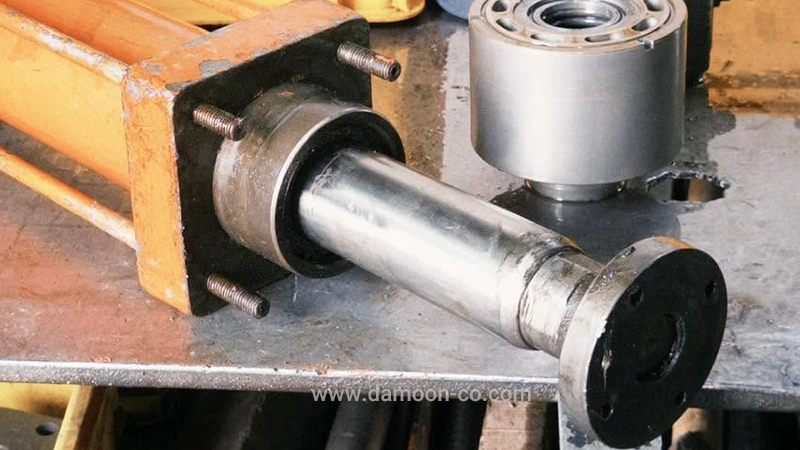

۱. نشتی هوا

نشتی هوا یکی از رایج‌ترین مشکلات سیستم‌های پنوماتیک است. خرابی آب‌بندها و اورینگ‌ها، شل بودن اتصالات، آسیب دیدن شیلنگ یا فیتینگ و خرابی آب‌بند میله پیستون می‌تواند باعث خروج هوای فشرده شود.

در مرحله اول باید اتصالات، شیلنگ‌ها، فیتینگ‌ها و محل اتصال شیلنگ به جک پنوماتیک بررسی شوند. برای پیدا کردن نشتی‌های خارجی می‌توان از محلول آب و صابون استفاده کرد. تشکیل حباب روی یک اتصال معمولاً نشان‌دهنده وجود نشتی در همان نقطه است.

همه نشتی‌ها خارجی و قابل مشاهده نیستند. در برخی موارد آب‌بند پیستون در داخل سیلندر دچار سایش می‌شود و هوا از یک سمت پیستون به سمت دیگر عبور می‌کند. در چنین شرایطی ممکن است نشتی قابل شنیدنی در اطراف جک وجود نداشته باشد، اما نیروی خروجی کاهش پیدا کند یا سیلندر نتواند بار را در موقعیت موردنظر نگه دارد.

یکی دیگر از نشانه‌های احتمالی نشتی داخلی، افزایش مصرف هوای فشرده در کنار کاهش قدرت سیلندر است. مثلا در یک دستگاه پرس پنوماتیک ممکن است جک در حالت بدون بار به‌راحتی حرکت کند، اما هنگام قرار گرفتن قطعه زیر پرس، نیروی لازم را ایجاد نکند. اگر فشار ورودی مناسب باشد و محدودیتی در مسیر هوا وجود نداشته باشد، نشتی داخلی آب‌بند پیستون یکی از مواردی است که باید بررسی شود.

در صورت خرابی آب‌بند، بسته به طراحی سیلندر می‌توان کیت آب‌بندی را تعویض کرد یا سیلندر را برای تعمیر تخصصی در نظر گرفت.

۲. حرکت کند جک پنوماتیک

کاهش سرعت جک می‌تواند دلایل مختلفی داشته باشد. فشار پایین، کمبود دبی هوا، گرفتگی فیلتر، قطر نامناسب شیلنگ، تنظیم بیش از حد بسته شیر کنترل جریان، گرفتگی مسیر هوا یا افزایش اصطکاک داخلی از مهم‌ترین دلایل این مشکل هستند.

اولین مرحله، بررسی فشار هوای ورودی است. با این حال، فقط مشاهده فشار روی گیج در حالت سکون کافی نیست. ممکن است سیستم در حالت بدون مصرف فشار مناسبی داشته باشد، اما هنگام حرکت جک فشار یا دبی کافی در اختیار سیلندر قرار نگیرد.

در مرحله بعد باید وضعیت فیلتر و رگلاتور بررسی شود. گرفتگی فیلتر می‌تواند جریان هوای عبوری را کاهش دهد. همچنین تنظیم نادرست رگلاتور ممکن است فشار کاری جک را کمتر از مقدار موردنیاز نگه دارد.

شیلنگ‌ها و فیتینگ‌ها نیز اهمیت زیادی دارند. استفاده از لوله با قطر داخلی کم، مسیرهای بسیار طولانی، خم‌شدگی یا له‌شدگی شیلنگ و انتخاب شیر یا فیتینگ با ظرفیت عبور هوای پایین می‌تواند سرعت جک را به شکل محسوسی کاهش دهد.

شیر کنترل جریان یا فلوکنترل نیز باید بررسی شود. بسته بودن بیش از حد این شیر باعث محدود شدن جریان خروجی یا ورودی هوا و در نتیجه کاهش سرعت حرکت پیستون می‌شود. انتخاب ابعاد صحیح لوله، فیتینگ، شیر جهت‌دهنده و کنترل‌کننده سرعت یکی از عوامل مهم در دستیابی به سرعت مناسب سیلندر است.

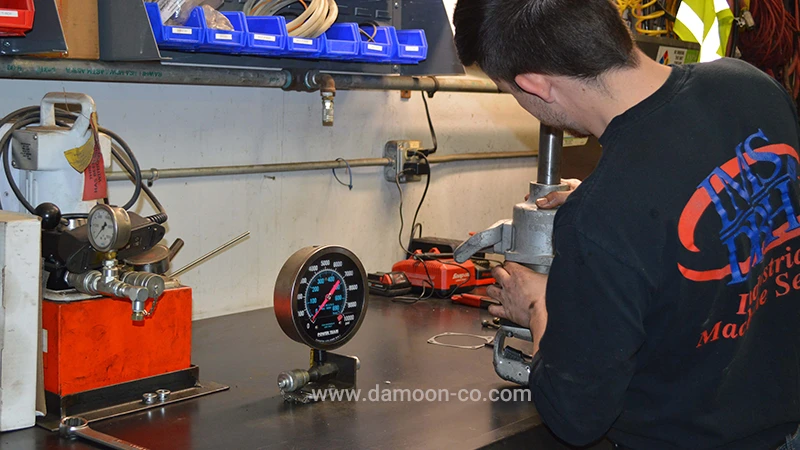

۳. حرکت نامنظم یا تکه‌تکه

اگر جک به‌صورت یکنواخت حرکت نمی‌کند و هنگام حرکت مکث، لرزش یا پرش دارد، باید چند عامل مختلف بررسی شود.

فشار ناپایدار، کمبود دبی هوا، آلودگی میله پیستون، روانکاری نامناسب، تنظیم نادرست شیر کنترل جریان، خرابی آب‌بندها و ناهم‌راستایی مکانیکی از مهم‌ترین دلایل حرکت نامنظم سیلندر هستند.

در بعضی شرایط پدیده‌ای به نام Stick-Slip ایجاد می‌شود. در این حالت، اصطکاک اولیه مانع شروع نرم حرکت می‌شود. با افزایش فشار، نیروی واردشده بر اصطکاک غلبه کرده و پیستون به‌صورت ناگهانی حرکت می‌کند. این چرخه ممکن است چند مرتبه در طول کورس تکرار شود و حرکت جک به شکل تکه‌تکه دیده شود.

برای کاهش احتمال این مشکل، مسیر هوای ورودی باید ظرفیت کافی داشته باشد، فشار تا حد امکان پایدار باقی بماند، مسیر لوله‌کشی بیش از حد طولانی نباشد و شیر کنترل جریان نیز به‌درستی نصب و تنظیم شود. در بسیاری از کاربردهای پنوماتیک، کنترل سرعت از طریق محدود کردن هوای خروجی انجام می‌شود تا حرکت پایدارتر باشد.

یکی از روش‌های ساده برای تشخیص منشأ مشکل، جدا کردن بار از جک و آزمایش سیلندر در حالت بدون بار است.

اگر جک بدون بار نرم و یکنواخت حرکت کند، احتمال وجود مشکل در گایدها، ریل‌ها، نحوه اتصال بار یا هم‌راستایی سیستم مکانیکی بیشتر می‌شود. اگر حرکت بدون بار نیز نامنظم باشد، بخش پنوماتیک و وضعیت داخلی خود سیلندر باید بررسی شود.

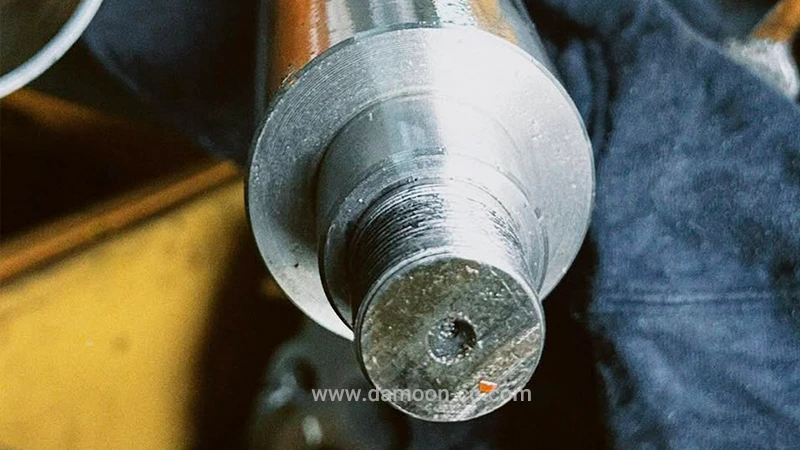

۴. کاهش قدرت جک پنوماتیک

ضعیف شدن جک معمولاً با فشار ناکافی، نشتی داخلی، فرسودگی آب‌بند پیستون، افت فشار در مسیر یا بیشتر بودن بار از ظرفیت جک ارتباط دارد.

نیروی ایجادشده توسط یک سیلندر پنوماتیک به فشار هوای واردشده و سطح مؤثر پیستون بستگی دارد. بنابراین هر عاملی که فشار واقعی داخل سیلندر را کاهش دهد، می‌تواند نیروی خروجی را نیز کاهش دهد.

یکی از اشتباهات رایج در عیب‌یابی این است که فشار فقط در حالت توقف دستگاه بررسی شود. ممکن است گیج در حالت بدون مصرف فشار مناسبی نشان دهد، اما هنگام شروع حرکت جک به دلیل محدودیت دبی، گرفتگی مسیر یا مصرف هم‌زمان سایر تجهیزات، فشار کاهش پیدا کند.

بنابراین بهتر است فشار سیستم در زمان کار واقعی دستگاه نیز بررسی شود.

اگر فشار و دبی هوا مناسب باشند، نشتی آب‌بند پیستون یا آب‌بند میله نیز باید بررسی شود. در این شرایط بخشی از هوای فشرده بدون ایجاد نیروی مؤثر از محل آب‌بند عبور می‌کند.

عامل دیگر، انتخاب جک با قطر نامناسب است. اگر نیروی موردنیاز مکانیزم بیشتر از ظرفیت سیلندر باشد، افزایش فشار همیشه راه‌حل مناسبی نیست و ممکن است لازم باشد از سیلندری با قطر پیستون بیشتر استفاده شود.

۵. گیر کردن میله پیستون

گیر کردن میله پیستون می‌تواند به دلیل آلودگی، افزایش اصطکاک، آسیب سطح میله، خم شدن میله یا اعمال نیروی جانبی ایجاد شود.

یکی از مهم‌ترین عوامل این مشکل، ناهم‌راستایی میان سیلندر و مکانیزم متصل به آن است.

جک پنوماتیک برای ایجاد حرکت خطی طراحی شده است. در حالت ایده‌آل، نیروی واردشده به میله باید در امتداد محور حرکت آن باشد. وارد شدن نیروی جانبی می‌تواند فشار اضافی به بوش، آب‌بند میله و خود میله پیستون وارد کند.

ادامه این وضعیت می‌تواند باعث افزایش اصطکاک، سایش آب‌بندها، ایجاد خط و خش روی میله و حتی خم شدن آن شود. در نصب‌هایی که احتمال خطای جزئی در هم‌راستایی وجود دارد، استفاده از اتصالات مناسب یا کوپلینگ‌های خودتنظیم می‌تواند از انتقال مستقیم بخشی از نیروهای جانبی به میله جلوگیری کند.

برای تشخیص این مشکل می‌توان اتصال جک به بار را جدا و حرکت سیلندر را بدون بار بررسی کرد. اگر پس از جدا کردن بار، حرکت جک به حالت عادی بازگردد، سیستم مکانیکی و نحوه نصب باید با دقت بررسی شود.

در صورت مشاهده خمیدگی قابل توجه یا خراش عمیق روی میله، تعمیر تخصصی یا تعویض قطعات آسیب‌دیده ضروری است.

۶. صدای غیرعادی جک پنوماتیک

نوع صدای ایجادشده می‌تواند اطلاعات مفیدی درباره منشأ مشکل ارائه دهد.

صدای هیس‌هیس:
معمولاً می‌تواند نشان‌دهنده خروج هوای فشرده از اتصالات، شیلنگ‌ها، آب‌بند میله یا بخش‌های دیگر مدار باشد.

صدای ضربه در انتهای کورس:
اگر جک با سرعت زیاد به انتهای مسیر برسد، پیستون می‌تواند با ضربه به انتهای سیلندر برخورد کند. تنظیم نامناسب سرعت یا Cushioning از عوامل رایج این مشکل است.

در سیلندرهایی که دارای Cushioning قابل تنظیم هستند، سرعت پیستون در قسمت پایانی کورس کاهش داده می‌شود تا انرژی حرکتی پیش از برخورد با انتهای سیلندر جذب شود.

اگر جرم بار یا سرعت حرکت زیاد باشد، انرژی جنبشی سیستم نیز افزایش پیدا می‌کند. در چنین کاربردهایی ممکن است Cushioning داخلی سیلندر به‌تنهایی کافی نباشد و استفاده از ضربه‌گیر خارجی یا تغییر طراحی مکانیزم لازم باشد.

صدای سایشی یا خراش:
این نوع صدا می‌تواند با آلودگی میله پیستون، خرابی بوش، کمبود روانکاری، آسیب سطح میله یا ناهم‌راستایی مکانیکی ارتباط داشته باشد.

جدول عیب‌یابی سریع جک پنوماتیک

چگونه از خرابی جک پنوماتیک جلوگیری کنیم؟

بخش قابل توجهی از خرابی‌های زودرس سیلندرهای پنوماتیک با نصب صحیح و نگهداری مناسب قابل پیشگیری است.

استفاده از هوای فشرده مناسب

هوای فشرده باید تا حد لازم از ذرات، رطوبت و آلودگی‌ها پاک شود. وجود ذرات جامد یا آب در سیستم می‌تواند به آب‌بندها، شیرها و سطوح داخلی تجهیزات پنوماتیک آسیب وارد کند.

واحد مراقبت پنوماتیک شامل فیلتر و رگلاتور نقش مهمی در آماده‌سازی هوای سیستم دارد. فیلتر برای حذف آلودگی‌ها و رطوبت طراحی شده و رگلاتور وظیفه تنظیم فشار کاری مناسب را بر عهده دارد.

سرویس منظم فیلتر و رگلاتور

فیلتر آلوده می‌تواند به مرور باعث محدود شدن جریان هوا شود. به همین دلیل وضعیت المنت فیلتر و آب جمع‌شده در محفظه آن باید به‌صورت دوره‌ای بررسی شود.

تنظیم رگلاتور نیز باید متناسب با فشار موردنیاز تجهیزات انجام شود.

جلوگیری از اعمال نیروی جانبی

بار باید تا حد امکان در امتداد محور جک حرکت کند. اگر مکانیزم به گاید نیاز دارد، خود جک نباید به‌عنوان گاید اصلی بار استفاده شود مگر اینکه سیلندر مشخصاً برای این کاربرد طراحی شده باشد.

استفاده از گاید، ریل یا مکانیزم هدایت جداگانه می‌تواند بخش زیادی از نیروی جانبی را از روی میله پیستون بردارد.

تنظیم صحیح سرعت

حرکت بسیار سریع جک علاوه بر افزایش ضربه در انتهای کورس، انرژی جنبشی مکانیزم را نیز افزایش می‌دهد. سرعت باید متناسب با جرم بار، نوع سیلندر و شرایط دستگاه تنظیم شود.

تمیز نگه داشتن میله پیستون

گردوغبار، براده، ذرات فلزی و سایر آلودگی‌های چسبیده به میله پیستون می‌توانند هنگام جمع شدن جک به آب‌بند میله آسیب وارد کنند.

در محیط‌های بسیار آلوده بهتر است در صورت امکان از تجهیزات محافظتی مناسب برای میله پیستون استفاده شود.

توجه به روانکاری

روانکاری باید مطابق دستورالعمل همان سیلندر و تجهیزات مورد استفاده انجام شود.

اضافه کردن روغن به سیستم بدون بررسی مشخصات سازنده همیشه اقدام مناسبی نیست. بسیاری از تجهیزات پنوماتیک مدرن برای کار با هوای بدون روغن اضافی طراحی شده‌اند و تغییر شرایط روانکاری می‌تواند بر عملکرد و طول عمر آن‌ها تأثیر بگذارد.

ترتیب پیشنهادی برای عیب‌یابی جک پنوماتیک

برای جلوگیری از باز کردن بی‌دلیل سیلندر، بهتر است عیب‌یابی مرحله‌به‌مرحله انجام شود:

۱. فشار هوای ورودی را بررسی کنید.

۲. وضعیت فیلتر و رگلاتور را بررسی کنید.

۳. عملکرد شیر برقی را کنترل کنید.

۴. تنظیم شیر کنترل جریان را بررسی کنید.

۵. شیلنگ‌ها، فیتینگ‌ها و اتصالات را از نظر گرفتگی یا نشتی بررسی کنید.

۶. جک را در صورت امکان بدون بار آزمایش کنید.

۷. هم‌راستایی مکانیکی، گایدها و نحوه اتصال بار را بررسی کنید.

۸. در صورت سالم بودن موارد بالا، وضعیت آب‌بندها و اجزای داخلی سیلندر بررسی شود.

این ترتیب می‌تواند کمک کند مشکل با کمترین زمان توقف دستگاه و بدون تعویض غیرضروری قطعات پیدا شود.

جمع‌بندی

برای عیب‌یابی جک پنوماتیک، ابتدا از موارد ساده مانند فشار هوا، نشتی، فیلتر، شیرها و اتصالات شروع کنید و سپس سراغ اجزای داخلی بروید. تشخیص صحیح علت خرابی می‌تواند از تعویض غیرضروری سیلندر و توقف پرهزینه تجهیزات جلوگیری کند.
