جک کلمپ دار پنوماتیک چیست و چه تفاوتی با جک قفل موقعیت و گریپر دارد؟

جک کلمپ دار (Clamping cylinders) نوعی سیلندر پنوماتیک است که قطعه‌کار را به‌صورت مستقیم و با استفاده از یک مکانیزم گیره‌ای پنوماتیکی، یا به کمک سازوکارهای حرکتی، نگه می‌دارد و مهار می‌کند.

به دلیل نام مشابه و شباهت ظاهری گاهی این نوع جک با «سیلندر با واحد قفل کننده» یا Cylinders with clamping unit اشتباه گرفته می‌شود؛ درحالیکه کلمپ روی آن برای تثبیت موقعیت شفت در نقاط مشخص است نه نگهداری قطعه کار.

در واقع کاربرد این نوع سیلندرها ثابت نگه داشتن بار در حین عملیات و موارد ایمنی مثل ترمز در حین حرکت است.

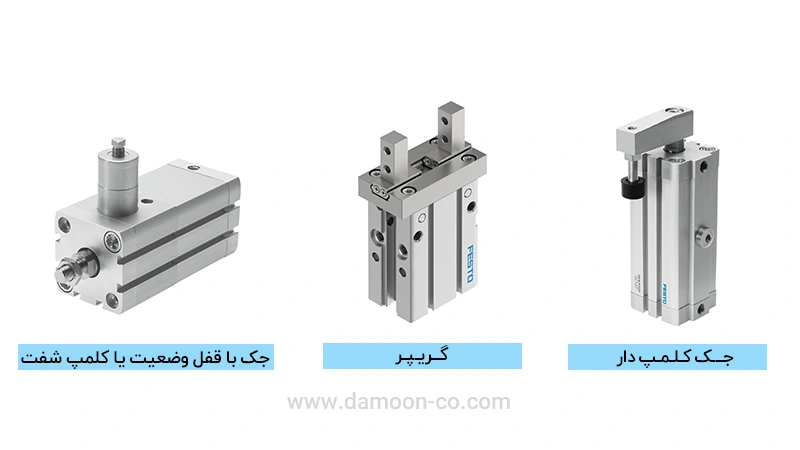

همچنین گاهی گریپر پنوماتیک (gripper) هم با جک کلمپ‌دار اشتباه گرفته می شود. این در حالی است که وظیفه اصلی گریپر  برداشتن و گذاشتن اجسام (Pick and Place) است نه قفل کردن قطعه‌کار و معمولا بیشتر در مونتاژ و انبارداری به کار می‌رود.

عملکرد سیلندر کلمپ دار پنوماتیک

عملکرد سیلندر با ورود هوای فشرده از طریق پورت ورودی آغاز می‌شود. فشار هوا به پیستون داخلی وارد شده و باعث حرکت آن می‌شود. حرکت پیستون نیروی مکانیکی ایجاد می‌کند و این نیرو به مکانیزم کلمپ انتقال می‌یابد.

بسته به نوع سیلندر، نیروی تولیدشده می‌تواند برای گرفتن، نگه‌داشتن یا ثابت‌کردن یک قطعه مورد استفاده قرار گیرد.

پس از پایان عملیات کلمپ، جریان هوای فشرده قطع یا تخلیه می‌شود تا قطعه آزاد گردد. سپس سیلندر به موقعیت اولیه بازمی‌گردد و برای چرخه بعدی آماده می‌شود.

همچنین سیلندرهای پنوماتیک کلمپ از نظر عملکرد به دو گروه اصلی تقسیم می‌شوند. در سیلندر یک‌طرفه، فشار هوا پیستون را فقط در یک جهت حرکت می‌دهد و پس از تخلیه هوا، یک فنر داخلی پیستون را به موقعیت اولیه بازمی‌گرداند. این نوع طراحی ساده‌تر است و هوای فشرده کمتری مصرف می‌کند. در مقابل، سیلندرهای دوطرفه برای حرکت رفت و برگشت از هوای فشرده استفاده می‌کنند. این ساختار امکان کنترل بهتر حرکت و نیروی کلمپ را فراهم می‌کند.

کاربرد جک کلمپ دار پنوماتیک

در صنایعی مانند خودروسازی، الکترونیک و ساخت تجهیزات رباتیک، هم‌راستایی صحیح و مهار مطمئن قطعه‌کار، نقش مهمی در ایمنی و بهره‌وری دارد.

از آنجاییکه سیلندر پنوماتیک کلمپ با استفاده از هوای فشرده می‌تواند نیروی قابل‌اعتمادی ایجاد کند در چنین صنایعی بسیار پرکاربرد است.

این تجهیز برای انجام عملیات مشخص مهار و تثبیت طراحی شده و برای برای فرایندهایی مثل جوشکاری، مونتاژ و ماشین‌کاری که به پایداری زیادی نیاز دارند مناسب است.

در برخی مدل‌های پیشرفته، امکان تنظیم دقیق نیروی کلمپ وجود دارد. به این ترتیب، می‌توان فشار واردشده به مواد و قطعات مختلف را هنگام بارگذاری و تخلیه کنترل کرد و از آسیب‌دیدن آن‌ها جلوگیری نمود.

انواع سیلندر کلمپ دار پنوماتیک

به طورکلی انواع جک کلمپ‌دار به شیوه‌های مختلف قطعه‌کار را مهار می‌کنند. هر کدام از برندهای مطرح دسته‌بندی‌های متفاوتی برای این نوع جک تعریف می‌کنند که ممکن است بر اساس ظاهر، ابعاد یا جهت چرخش کلمپ باشد.

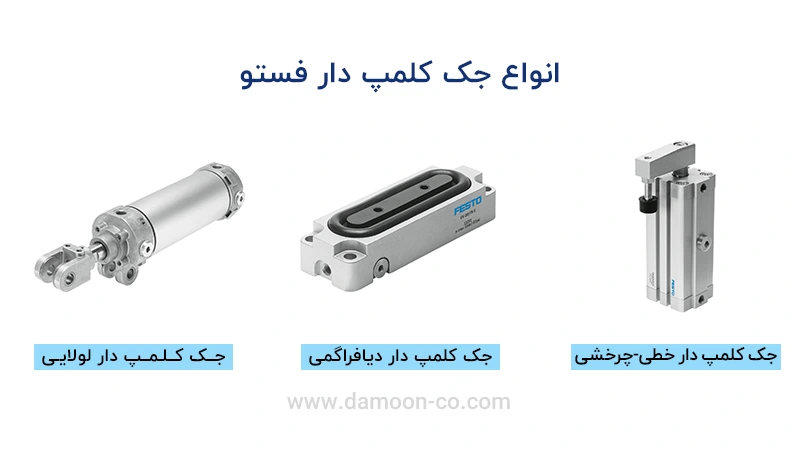

مثلا برند فستو سه نوع جک کلمپ‌دار زاویه‌ای(دارای سه مدل ساعتگرد، پادساعتگرد و خطی)، لولایی و ماژولار ارائه می‌دهد.

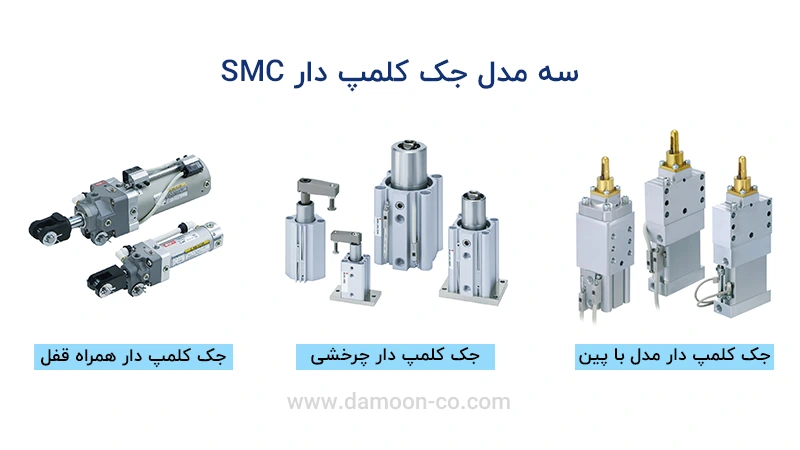

 اما برند smc انواع جک کلمپ دارد پین‌دار، قفل‌دار، میکرو و… را به عنوان محصولات متفاوت عرضه می‌کند.

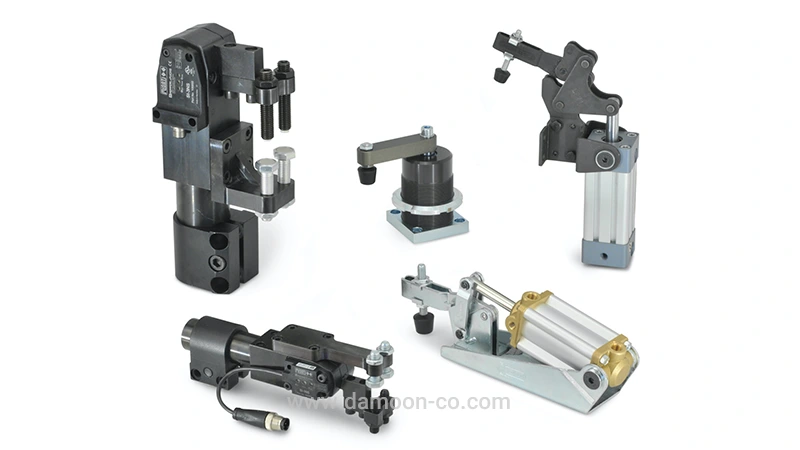

همچنین برخی برندهای چینی با توجه به نوع اهرم، دسته متفاوتی به اسم ضامن‌دار یا دارای اهرم هم در نظر می‌گیرند.

 لوازم جانبی جک کلمپ دار پنوماتیک

علاوه بر قطعاتی که همراه خود جک به فروش می‌رسند شیر کنترل جریان و سنسور از مهمترین لوازم جانبی برای عملیات کلمپ هستند.

شیر کنترل جریان پنوماتیک

در عملیات کلمپینگ، حرکت کنترل‌شده از لغزش قطعه جلوگیری کرده و استهلاک فیکسچرها و تجهیزات نگهدارنده را کاهش می‌دهد. با استفاده از شیر کنترل جریان می‌توان سرعت نزدیک‌شدن و سرعت گیره‌کردن را بدون نیاز به تغییر طراحی ابزار تنظیم کرد.

در مدارهای پنوماتیکی کنترل سرعت، معمولاً از یک شیر کنترل دبی یا شیر گلوگاهی پنوماتیکی استفاده می‌شود. این شیر به‌عنوان یک کنترل‌کننده ساده سرعت سیلندر عمل کرده و باعث ایجاد سیکل‌های کاری پایدار، یکنواخت و تکرارپذیر می‌شود.

سنسور برای تشخیص موقعیت انتهای کورس

در فرایندهای جوشکاری و کلمپینگ، دریافت سیگنال تأیید موقعیت نقش مهمی در حفظ کیفیت و ایمنی دارد. برای این منظور می‌توان سنسورهای سیلندر را به‌عنوان لیمیت‌سوئیچ عملگر پنوماتیکی نصب کرد.

این سنسورهای که اغلب به‌عنوان لیمیت‌سوئیچ سیلندرهای پنوماتیکی استفاده می‌شوند، آهنربای تعبیه‌شده در پیستون را تشخیص می‌دهند. این کار معمولاً به‌وسیله سنسور مغناطیسی رید سوئیچ انجام می‌شود و موقعیت باز یا بسته بودن گیره را به‌طور واضح اعلام می‌کند.

این تجهیزات به‌عنوان سنسور انتهای کورس و لیمیت‌سوئیچ قابل‌اعتماد سیلندر عمل کرده و امکان اجرای صحیح و مرحله‌به‌مرحله توالی عملیات را فراهم می‌کنند

مزایای جک کلمپ دار پنوماتیک

در ادامه به مهمترین ویژگی‌ها و مزایای این مدل جک پنوماتیک می‌پردازیم.

نیروی کلمپ بالا و قابل تنظیم

این سیلندرها با استفاده از هوای فشرده می‌توانند نیروی کلمپ بالایی ایجاد کنند. به همین دلیل، برای نگه‌داشتن مطمئن قطعات هنگام ماشین‌کاری، جوشکاری و مونتاژ مناسب هستند. همچنین در فرایندهای سبک‌تر مانند خم‌کاری یا لبه‌زنی، می‌توان نیروی آن‌ها را کاهش داد تا از آسیب‌دیدن قطعه جلوگیری شود.

ساختار فشرده

بسیاری از سیلندرهای پنوماتیک کلمپ دارای طراحی فشرده هستند و می‌توان آن‌ها را در فضاهای محدود نصب کرد. این ویژگی به‌خصوص در خطوط تولید خودکار و ماشین‌آلاتی که محدودیت فضا دارند، اهمیت زیادی دارد.

 عملکرد سریع و دقیق

سرعت بالای باز و بسته‌شدن کلمپ‌ها موجب افزایش سرعت تولید می‌شود. حرکت دقیق آن‌ها نیز موقعیت صحیح قطعه‌کار را تضمین کرده و احتمال بروز خطا در فرایند تولید را کاهش می‌دهد.

  تنوع مکانیزم‌های کلمپ

سیلندرهای کلمپ در مدل‌های مختلفی مانند ضامنی، چرخشی و زاویه‌ای تولید می‌شوند. کلمپ‌های ضامنی قطعه را محکم نگه می‌دارند و به‌راحتی باز می‌شوند. کلمپ‌های چرخشی با استفاده از حرکت دورانی، قطعه را مهار می‌کنند. کلمپ‌های زاویه‌ای نیز نیروی گیره‌ای را از کنار وارد می‌کنند. این تنوع طراحی به صنایع اجازه می‌دهد مناسب‌ترین مدل را با توجه به کاربرد خود انتخاب کنند.

 ساختار ساده و مستحکم

ساختار ساده و مقاوم سیلندرهای کلمپ باعث می‌شود به تعمیرات و سرویس کمتری نیاز داشته باشند و برای استفاده طولانی‌مدت مقرون‌به‌صرفه باشند. این سیلندرها معمولاً از آلومینیوم یا فولاد ضدزنگ ساخته می‌شوند. این مواد استحکام بالایی دارند و در برابر خوردگی، سایش و آسیب‌های ناشی از کارکرد مداوم مقاوم هستند.

کاربرد سیلندر پنوماتیک کلمپ

هرچند این سیلندرها در بسیاری از کاربردهای عمومی صنعتی به کار می‌روند اما در برخی صنایع مصرف بیشتری دارند که در ادامه به آن می‌پردازیم.

 صنایع فلزکاری

سیلندرهای کلمپ هنگام برش، سوراخ‌کاری، خم‌کاری یا ماشین‌کاری، قطعات فلزی و ورق‌ها را ثابت نگه می‌دارند. این کار از جابه‌جایی قطعه جلوگیری کرده و دقت عملیات را افزایش می‌دهد. همچنین باعث کاهش خطا و ضایعات مواد می‌شود.

صنایع غذایی و آشامیدنی

در خطوط فراوری و بسته‌بندی مواد غذایی، سیلندرهای کلمپ برای نگه‌داشتن ظروف، سینی‌ها و بسته‌ها هنگام پرکردن، درب‌بندی، پلمب یا برچسب‌زنی استفاده می‌شوند.

 صنعت بسته‌بندی

سیلندرهای پنوماتیک کلمپ هنگام پلمب، برچسب‌زنی و چاپ، جعبه‌ها، بطری‌ها و سایر بسته‌ها را ثابت نگه می‌دارند.

 رباتیک

در سیستم‌های اتوماسیون و رباتیک، این سیلندرها برای گرفتن و نگه‌داشتن اجسام هنگام انجام عملیات مختلف به کار می‌روند.

انتخاب سیلندر پنوماتیک کلمپ دار

برای انتخاب جک کلمپ‌دار می‌توانید به کاتالوگ برندهای سازنده مراجعه کنید. در این کاتالوگ‌ها معمولا مدل محصول براساس نوع عملکرد، ابعاد، مکانیسم و.. ارائه شده است. همچنین در سایت برخی برندها مثل فستو به راحتی با وارد کردن اطلاعات مورد نیاز محصول مناسب معرفی می‌شود. برای انتخاب مناسب، باید معیارهای زیر را لحاظ کنید:

• نیروی مورد نیاز برای کلمپ
• نوع عملکرد سیلندر
• ابعاد و فضای نصب
• یک‌طرفه یا دوطرفه‌بودن سیلندر
• جنس، ساختار و دوام
• سازگاری با سایر تجهیزات پنوماتیک و ماشین‌آلات
• نوع نصب( فلنجی، لولایی و..)
• سرعت عملکرد
