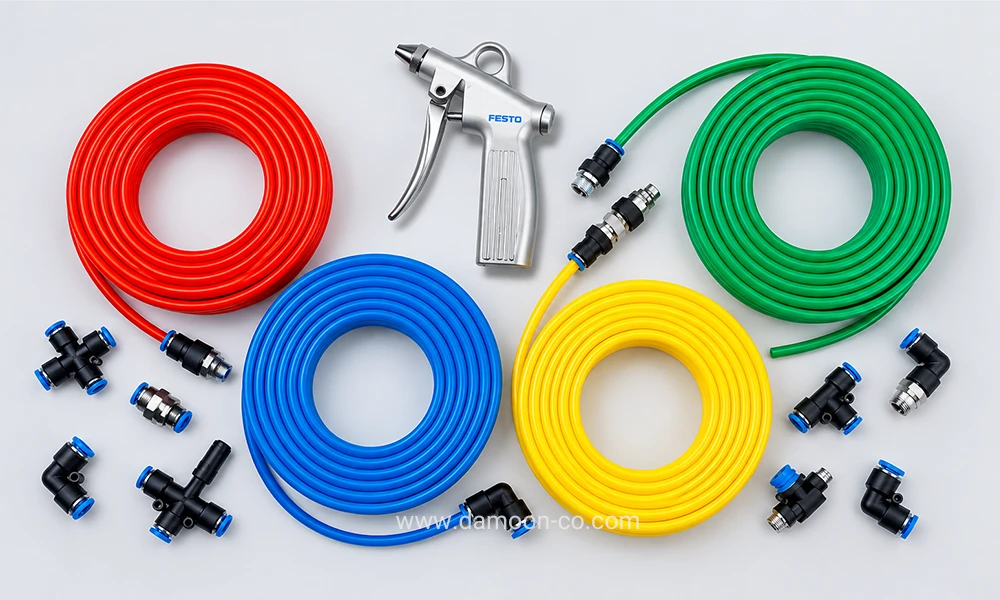

مهمترین ملاک‌های انتخاب شیلنگ پنوماتیک مناسب

انتخاب شیلنگ پنوماتیک مناسب می‌تواند بر عملکرد، ایمنی و هزینه‌های نگهداری سیستم‌های هوای فشرده تأثیرگذار باشد. عوامل مختلفی در انتخاب شیلنگ مناسب نقش دارند و توجه به آن‌ها می‌تواند از بروز خرابی، توقف خط تولید و هزینه‌های اضافی جلوگیری کند. به‌طور کلی، ویژگی‌هایی مانند انعطاف‌پذیری، میزان تحمل فشار، جنس شیلنگ و حتی رنگ آن از جمله معیارهایی هستند که باید در زمان انتخاب مورد توجه قرار گیرند.

در ادامه، هر یک از این پارامترها و نقش آن‌ها در انتخاب شیلنگ پنوماتیک مناسب بررسی می‌شود.

انتخاب شیلنگ پنوماتیک بر اساس جنس

یکی از مهم‌ترین معیارها در انتخاب شیلنگ پنوماتیک، جنس آن است. به‌طور کلی، شیلنگ‌های پنوماتیک را می‌توان بر اساس متریال به گروه‌هایی مانند پلی‌یورتان، پلی‌اتیلن، پلی‌آمید یا نایلون و تفلون تقسیم کرد. هرکدام از این مواد ویژگی‌های متفاوتی دارند و متناسب با شرایط کاری سیستم انتخاب می‌شوند.

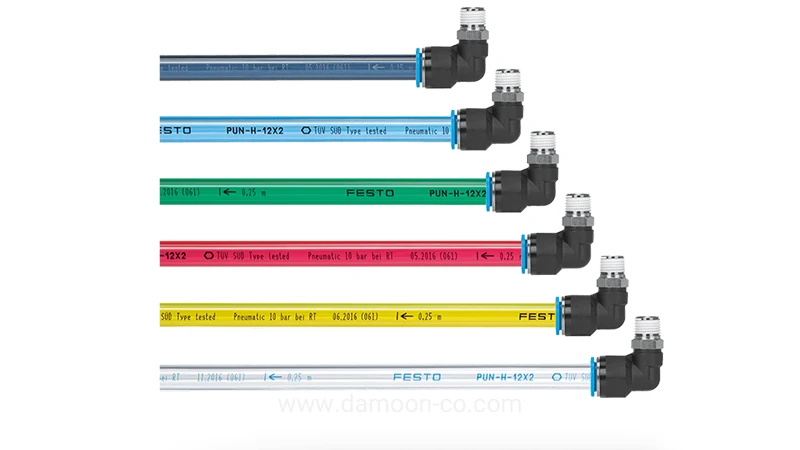

انتخاب شیلنگ پلی‌یورتان

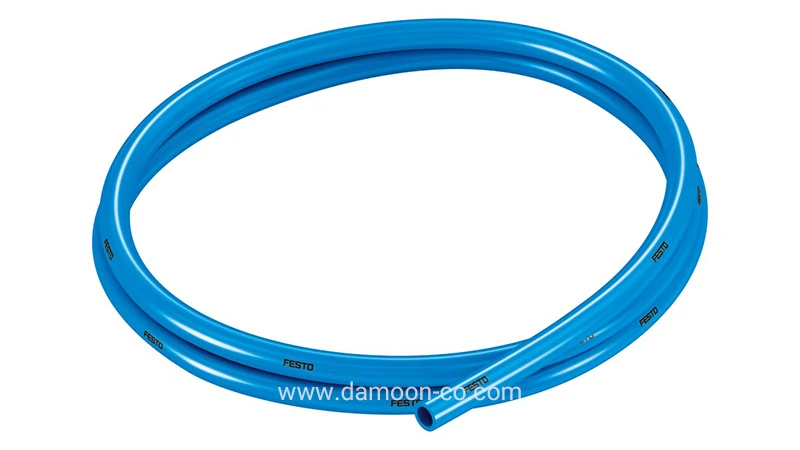

در میان شیلنگ‌های پنوماتیک موجود در بازار، شیلنگ‌های پلی‌یورتان از پرمصرف‌ترین گزینه‌ها هستند. (شیلنگ پنوماتیک فستو با جنس پلی یورتان با نام PUN-Hعرضه می‌شود). انعطاف‌پذیری مناسب، شعاع خمش پایین و مقاومت در برابر هیدرولیز باعث شده است که بعضی از مدل‌های این شیلنگ، با برخورداری از تأییدیه‌های لازم، در صنایع غذایی نیز مورد استفاده قرار گیرند.

در کاربردهایی که قطعات یا تجهیزات نسبت به بار الکتریکی و الکتریسیته ساکن حساس هستند، مدل‌های مخصوص آنتی‌استاتیک یا رسانای این شیلنگ‌ها نیز قابل استفاده‌اند.

همچنین برخی سری‌های مقاوم در برابر شعله و جرقه، برای محیط‌های صنعتی و فرآیندهای جوشکاری طراحی شده‌اند.

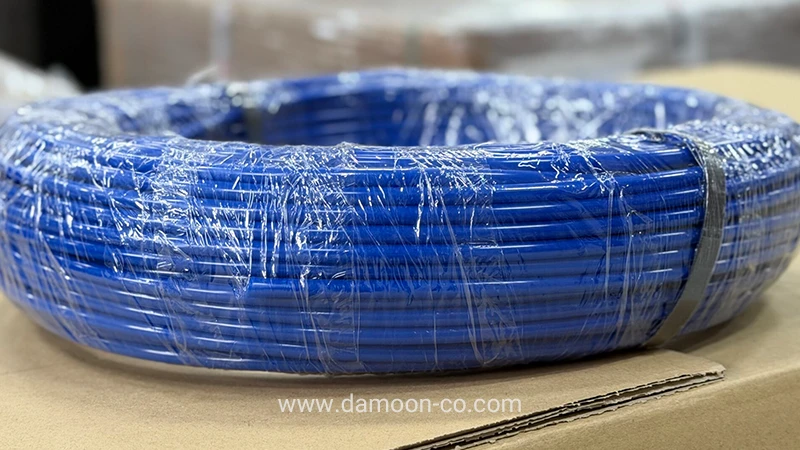

شیلنگ پلی‌آمید

پلی‌آمید که بیشتر با نام عمومی نایلون شناخته می‌شود، از استحکام مکانیکی بالا و مقاومت حرارتی مناسبی برخوردار است. در کاربردهای مربوط به هوای فشرده، این ویژگی‌ها امکان استفاده از شیلنگ در فشارهای کاری بالاتر و محدوده دمایی گسترده‌تر را فراهم می‌کنند.

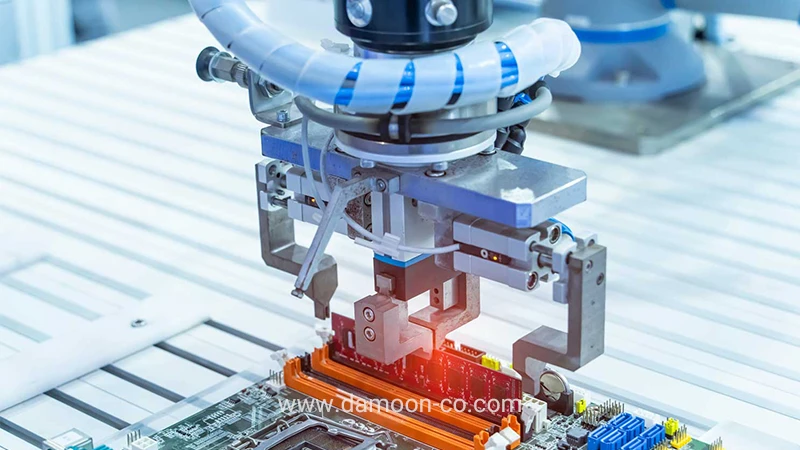

شیلنگ‌های پلی‌آمید در کاربردهای متحرک و صنعتی، از جمله صنعت خودروسازی، خودروهای هدایت‌شونده خودکار (AGV) و ماشین‌آلات کشاورزی مورد استفاده قرار می‌گیرند.

در برخی کاربردهای جوشکاری که فشار کاری بالاتری وجود دارد نیز استفاده از شیلنگ پلی‌آمید می‌تواند نسبت به پلی‌یورتان گزینه مناسب‌تری باشد.

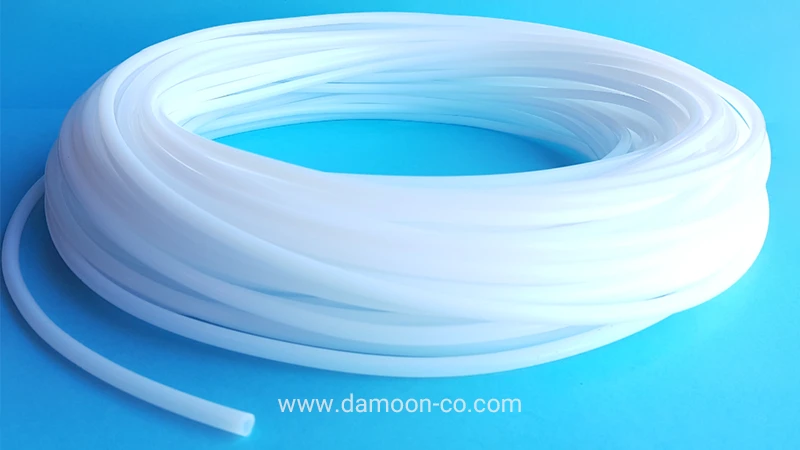

شیلنگ تفلون

برخی از شیلنگ‌های تخصصی این گروه از موادی مانند پرفلوئوروآلکوکسی‌آلکان (Perfluoroalkoxy Alkane یا PFA) و پلی‌تترافلوئورواتیلن (Polytetrafluoroethylene یا PTFE) ساخته می‌شوند. PTFE بیشتر با نام تجاری تفلون (Teflon®) شناخته می‌شود.

شیلنگ‌های PFA از مقاومت شیمیایی بسیار بالا و محدوده مناسب فشار و دمای کاری برخوردارند. این ویژگی‌ها آن‌ها را برای کاربردهای حساس در صنایع غذایی، شیمیایی و فرآیندی مناسب می‌کند. به دلیل مقاومت شیمیایی بالا، این شیلنگ‌ها را می‌توان در بسیاری از محیط‌هایی که با سیالات خورنده یا مواد شوینده قوی سروکار دارند نیز مورد استفاده قرار داد.

شیلنگ‌های PTFE یا تفلون نیز گزینه‌ای پرکاربرد با بسیاری از ویژگی‌های مشابه هستند. میزان مقاومت سایشی و محدوده فشار کاری آن‌ها بسته به ساختار و نوع شیلنگ متفاوت است، بنابراین انتخاب مدل مناسب باید بر اساس شرایط واقعی سیستم انجام شود.

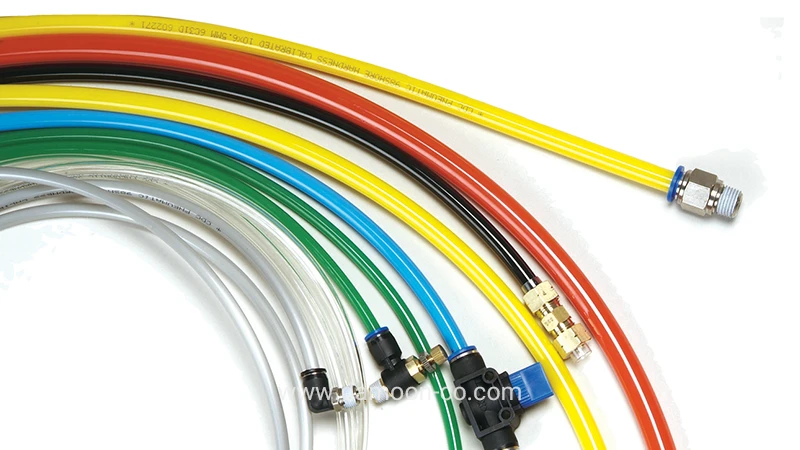

انتخاب بر اساس رنگ شیلنگ

در نگاه اول ممکن است تنوع رنگی شیلنگ‌های پنوماتیک و هوای فشرده صرفاً جنبه ظاهری داشته باشد، اما در بسیاری از سیستم‌های صنعتی رنگ‌بندی شیلنگ‌ها با هدف شناسایی سریع‌تر خطوط، افزایش ایمنی و ساده‌تر شدن فرآیند تعمیر و نگهداری انجام می‌شود.

رنگ‌های مختلف می‌توانند برای تفکیک مدارها، مشخص کردن خطوط رفت و برگشت، شناسایی سطح یا نوع فشار و همچنین عیب‌یابی سریع‌تر سیستم مورد استفاده قرار گیرند.

شفاف یا نیمه‌شفاف

استفاده از شیلنگ‌های شفاف امکان بازرسی چشمی محتویات داخل خط را فراهم می‌کند. این ویژگی به پرسنل نگهداری و تعمیرات کمک می‌کند وجود قطرات آب، رطوبت یا آلودگی را درون مسیر مشاهده کنند. وجود رطوبت در خطوط پنوماتیک می‌تواند نشانه عملکرد نامناسب سیستم فیلتراسیون یا درایر باشد و در بلندمدت موجب کاهش عمر قطعات شود. این موضوع در صنایع غذایی و محیط‌هایی با الزامات بهداشتی اهمیت بیشتری دارد.

رنگ‌های مات و استاندارد

شیلنگ‌های پنوماتیک معمولاً در رنگ‌هایی مانند آبی، مشکی، طوسی، قرمز، زرد و سبز تولید می‌شوند. استفاده از رنگ‌های مختلف می‌تواند به تفکیک مدارها، ردیابی مسیر شیلنگ‌ها و شناسایی سریع‌تر بخش‌های مختلف سیستم کمک کند. این شیلنگ‌ها به‌صورت گسترده در کاربردهای عمومی و برخی کاربردهای صنایع غذایی مورد استفاده قرار می‌گیرند.

مشکی یا رسانا

رنگ مشکی در برخی شیلنگ‌های صنعتی برای شناسایی مدل‌های مقاوم در برابر جرقه، آنتی‌استاتیک یا رسانا مورد استفاده قرار می‌گیرد. این نوع شیلنگ‌ها معمولاً در محیط‌هایی که کنترل الکتریسیته ساکن یا افزایش ایمنی اهمیت دارد، کاربرد دارند.

انتخاب شیلنگ پنوماتیک بر اساس سایز و دبی موردنیاز

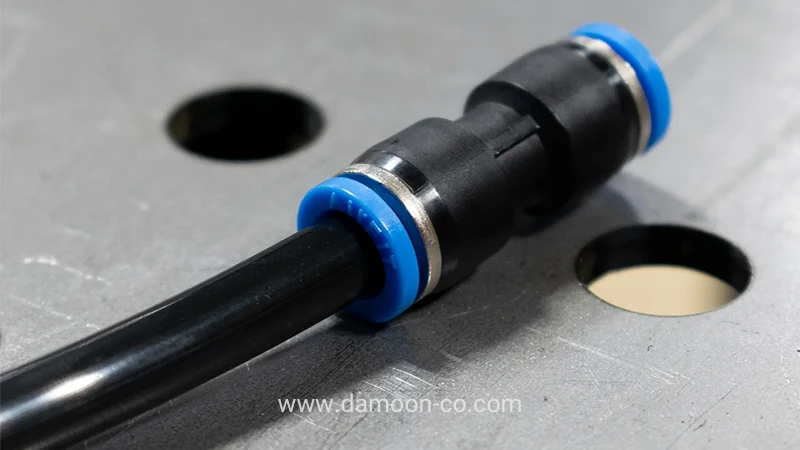

سایز شیلنگ پنوماتیک معمولاً با قطر خارجی و قطر داخلی آن مشخص می‌شود. قطر خارجی باید با سایز فیتینگ هماهنگ باشد؛ برای مثال، شیلنگ با قطر خارجی ۶ میلی‌متر داخل فیتینگ ۶ میلی‌متری قرار می‌گیرد و شیلنگ ۸ میلی‌متری نیز به فیتینگ ۸ میلی‌متری نیاز دارد.

قطر داخلی نیز میزان جریان هوای عبوری را مشخص می‌کند. هرچه مصرف هوای تجهیز بیشتر باشد یا طول مسیر افزایش پیدا کند، ممکن است نیاز به شیلنگ با قطر داخلی بزرگ‌تر باشد تا افت فشار کمتری ایجاد شود. برای مثال، در یک مسیر کوتاه با مصرف هوای محدود ممکن است شیلنگ ۶ میلی‌متری مناسب باشد، اما برای جک‌های بزرگ‌تر یا مسیرهای طولانی‌تر معمولاً سایزهای ۸، ۱۰ یا ۱۲ میلی‌متر انتخاب مناسب‌تری هستند.

انتخاب شیلنگ پنوماتیک بر اساس فشار و دمای کاری

هر شیلنگ محدوده مشخصی برای فشار و دمای کاری دارد و این مقدار باید با شرایط واقعی سیستم تطابق داشته باشد. در بسیاری از سیستم‌های پنوماتیک صنعتی، فشار کاری معمولاً در محدوده ۶ تا ۸ بار قرار دارد، اما بعضی خطوط ممکن است در فشارهای بالاتر کار کنند.

به همین دلیل، شیلنگ باید تحمل فشاری بالاتر از فشار عادی سیستم داشته باشد و انتخاب آن صرفاً بر اساس سایز انجام نشود. دمای محیط نیز اهمیت دارد؛ زیرا گرما یا سرمای زیاد می‌تواند انعطاف‌پذیری و عمر شیلنگ را کاهش دهد. محدوده دقیق فشار و دمای مجاز هر شیلنگ باید از مشخصات فنی سازنده بررسی شود.

انتخاب شیلنگ پنوماتیک بر اساس شرایط نصب و محیط کار

میزان انعطاف‌پذیری، شعاع خمش، طول مسیر و شرایط محیطی نیز در انتخاب شیلنگ اهمیت دارند. در بخش‌هایی که شیلنگ دائماً حرکت می‌کند یا در فضای محدود نصب می‌شود، استفاده از شیلنگ نرم‌تر و منعطف‌تر انتخاب مناسب‌تری است.

در محیط‌هایی که شیلنگ در تماس با روغن، مواد شیمیایی، سایش، نور خورشید یا جرقه جوشکاری قرار دارد نیز باید از مدل‌های مقاوم متناسب با همان شرایط استفاده شود. برای مثال، در خطوط جوشکاری استفاده از شیلنگ‌های مقاوم در برابر جرقه و در محیط‌های دارای الکتریسیته ساکن استفاده از شیلنگ‌های آنتی‌استاتیک یا رسانا کاربرد بیشتری دارد.

هنگام خرید شیلنگ پنوماتیک چه اطلاعاتی باید به کارشناس فروش بدهیم؟

برای خرید شیلنگ پنوماتیک و انتخاب محصول مناسب، ارائه اطلاعات فنی دقیق به کارشناس فروش اهمیت زیادی دارد. اولین اطلاعات مورد نیاز، سایز شیلنگ پنوماتیک و نوع کاربرد آن است. سایز شیلنگ معمولاً به‌صورت قطر بیرونی × قطر داخلی، مانند 2.5*4 / 4*6 / 5*8 / 6.5*10  میلی‌متر مشخص می‌شود. همچنین بهتر است مشخص شود شیلنگ در چه دستگاه یا سیستم پنوماتیکی استفاده می‌شود و آیا کاربرد آن ثابت است یا در حین کار دچار حرکت و خم‌شدن می‌شود. این اطلاعات به کارشناس کمک می‌کند مناسب‌ترین نوع شیلنگ را از نظر ابعاد و کاربرد پیشنهاد دهد.

علاوه بر سایز، هنگام انتخاب شیلنگ پنوماتیک باید شرایط کاری نیز مشخص شود؛ از جمله فشار کاری، دمای محیط، نوع سیال، شرایط محیطی و جنس شیلنگ. در کاربردهای خاص ممکن است شیلنگ نیاز به مقاومت در برابر حرارت، روغن، مواد شیمیایی یا فشار بالا داشته باشد. همچنین اعلام برند، مدل یا کد فنی شیلنگ قبلی و ارسال عکس آن می‌تواند فرآیند شناسایی و تأمین محصول را سریع‌تر و دقیق‌تر کند. ارائه این اطلاعات باعث می‌شود کارشناس فروش بتواند گزینه مناسب‌تری از نظر مشخصات فنی، کیفیت و قیمت شیلنگ پنوماتیک پیشنهاد دهد و از خرید محصول نامناسب جلوگیری شود.
