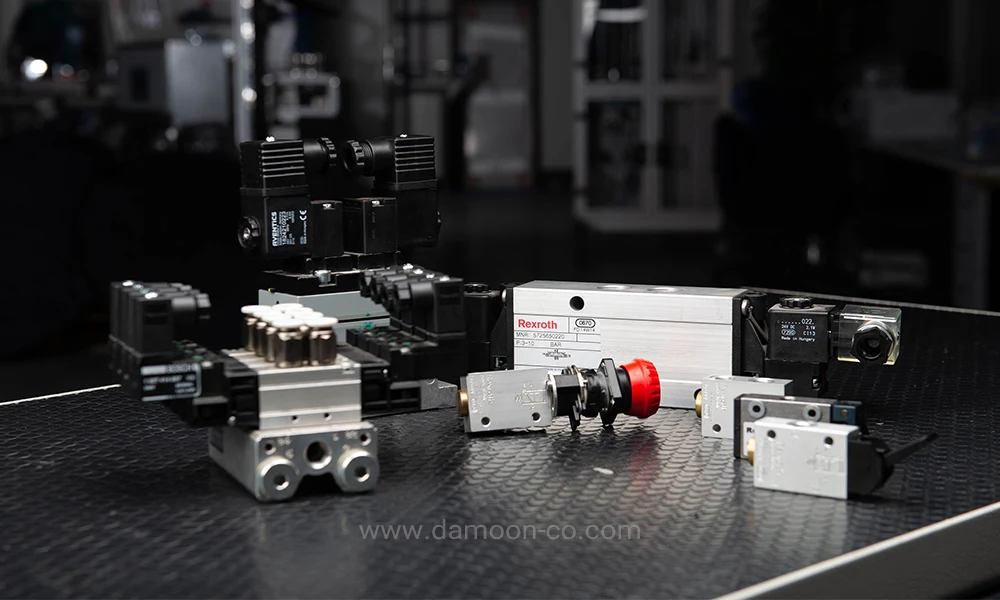

مهم‌ترین نکات انتخاب شیر برقی پنوماتیک

سیستم‌های پنوماتیکی از اجزای حساس و دقیقی تشکیل شده‌اند که عملکرد صحیح آن‌ها به انتخاب و هماهنگی قطعات مختلف وابسته است. توجه به انتخاب قطعات مناسب برای هر سیستم، یکی از مهم‌ترین عواملی است که می‌تواند در زمان، هزینه‌های تعمیر و نگهداری و مصرف انرژی صرفه‌جویی قابل‌توجهی ایجاد کند. در این مقاله، بر مهم‌ترین نکات انتخاب شیر برقی پنوماتیک تمرکز خواهیم کرد.

تعداد پورت و وضعیت شیر

یکی از اولین نکاتی که هنگام انتخاب شیر برقی پنوماتیک باید بررسی شود، تعداد پورت‌ها و وضعیت‌های شیر است. تعداد پورت‌ها مشخص می‌کند که شیر چند مسیر اتصال برای ورود، خروج یا تخلیه هوای فشرده دارد و تعداد وضعیت‌ها نشان‌دهنده حالت‌های مختلفی است که شیر می‌تواند برای کنترل جریان ایجاد کند.

شیرهای برقی پنوماتیک معمولاً در انواع ۲/۲، ۳/۲، ۵/۲ و ۵/۳ عرضه می‌شوند که هرکدام برای کاربردهای متفاوتی مناسب هستند.

شیر برقی ۲/۲: دارای دو پورت و دو وضعیت است و معمولاً برای قطع و وصل جریان هوا در یک مسیر استفاده می‌شود.
شیر برقی ۳/۲: دارای سه پورت و دو وضعیت است و یکی از کاربردهای رایج آن، کنترل سیلندرهای یک‌طرفه است.
شیر برقی ۵/۲: دارای پنج پورت و دو وضعیت است و معمولاً برای کنترل حرکت رفت‌وبرگشتی سیلندرهای دوطرفه استفاده می‌شود.
شیر برقی ۵/۳: دارای پنج پورت و سه وضعیت است و بسته به طراحی وضعیت میانی، می‌تواند عملکردهایی مانند مسدود کردن مسیرها، تخلیه خروجی‌ها یا اعمال فشار به هر دو خروجی را فراهم کند.

علاوه بر تعداد پورت‌ها و وضعیت‌ها، باید به حالت عادی شیر و نحوه تغییر وضعیت آن نیز توجه کرد. برای مثال، شیرهای ۳/۲ می‌توانند در حالت عادی باز (NO) یا بسته (NC) باشند. همچنین شیرهای فرمان‌دار ممکن است با یک بوبین و فنر برگشت یا با دو بوبین طراحی شوند.

بنابراین، هنگام انتخاب شیر برقی باید تعداد پورت‌ها، وضعیت‌های شیر، نوع عملگر و عملکرد موردنیاز مدار پنوماتیکی را بررسی کرد.

سایز پورت‌ها

سایز پورت‌ها یکی دیگر از معیارهای مهم در انتخاب شیر برقی پنوماتیک است که باید با ابعاد اتصالات، شیلنگ‌ها و ظرفیت جریان موردنیاز سیستم هماهنگ باشد.

پورت‌های شیر برقی در اندازه‌های مختلفی مانند M5، یک‌هشتم، یک‌چهارم، سه‌هشتم و یک‌دوم اینچ عرضه می‌شوند. البته نوع رزوه، مانند G یا NPT، نیز باید با اتصالات سیستم سازگار باشد.

برای مثال، اگر در یک مدار پنوماتیکی از اتصالات رزوه‌ای G1/4 استفاده شده باشد، انتخاب شیر برقی با پورت G1/4 می‌تواند اتصال مستقیم قطعات را بدون نیاز به تبدیل‌های اضافی امکان‌پذیر کند.

نکته مهم این است که سایز پورت به‌تنهایی تعیین‌کننده ظرفیت عبور جریان شیر نیست. دو شیر با سایز پورت یکسان ممکن است به دلیل تفاوت در طراحی مسیرهای داخلی، ظرفیت عبور جریان متفاوتی داشته باشند.
بنابراین، هنگام انتخاب سایز پورت باید علاوه بر سازگاری ابعادی اتصالات، به دبی موردنیاز، افت فشار و مشخصات جریان اعلام‌شده توسط سازنده نیز توجه کرد.

فشار سیستم

شاید بتوان گفت فشار سیستمی که قرار است شیر بر روی آن نصب شود، یکی از مهم‌ترین فاکتورها در انتخاب نوع شیر است. اما منظور از فشار سیستم چیست؟ در واقع، سه مفهوم مرتبط با فشار وجود دارد که هنگام بررسی مشخصات فنی شیر باید به آن‌ها توجه کرد.

فشار کاری (Operating Pressure): محدوده فشاری است که شیر برای عملکرد صحیح در آن طراحی شده است. این محدوده معمولاً با حداقل و حداکثر فشار کاری مشخص می‌شود.
فشار آزمون یا تحمل فشار (Proof Pressure): فشاری است که شیر می‌تواند در شرایط آزمون مشخص، بدون ایجاد آسیب دائمی یا افت عملکرد خارج از حدود مجاز تحمل کند. این فشار معمولاً از حداکثر فشار کاری بیشتر است، اما به معنای مجاز بودن استفاده مداوم از شیر در آن فشار نیست.
فشار ترکیدگی (Burst Pressure): فشاری است که در آن گسیختگی یا تخریب ساختاری قطعه رخ می‌دهد. این مقدار، در صورت اعلام توسط سازنده، برای ارزیابی مقاومت ساختاری استفاده می‌شود و به‌هیچ‌وجه نباید به‌عنوان فشار مجاز کارکرد شیر در نظر گرفته شود.

برای مثال، در برخی مدل‌های شیر سری VNA شرکت SMC، محدوده فشار کاری از صفر تا ۱۰ بار و فشار آزمون ۱۵ بار اعلام شده است. بنابراین، بالاتر بودن فشار آزمون به معنای امکان استفاده مداوم از شیر در فشار ۱۵ بار نیست.

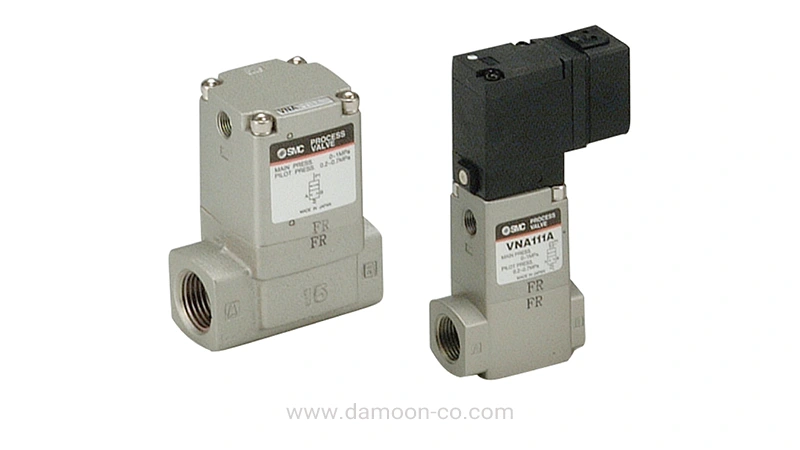

شیر برقی پنوماتیک VNA شرکت SMC

برای انتخاب شیر برقی مناسب، باید محدوده فشار کاری سیستم، نوسانات احتمالی فشار و محدودیت‌های اعلام‌شده توسط سازنده را بررسی کرد. همچنین در شیرهای پایلوت‌دار، توجه به حداقل فشار یا اختلاف فشار موردنیاز برای عملکرد صحیح شیر اهمیت ویژه‌ای دارد.

دبی جریان

به دلیل حساسیت سیستم‌های پنوماتیکی، میزان هوای فشرده‌ای که در بخش‌های مختلف سیستم جریان دارد، اهمیت زیادی دارد. دبی شیر برقی یکی از معیارهای مهم برای ارزیابی و بهبود عملکرد اجزای سیستم است.

به‌عنوان مثال، اگر وظیفه یک شیر برقی، تأمین هوای فشرده موردنیاز برای حرکت یک سیلندر پنوماتیکی باشد، ظرفیت عبور جریان شیر باید به‌گونه‌ای انتخاب شود که هوای موردنیاز را در بازه زمانی تعیین‌شده تأمین کند. انتخاب شیری با ظرفیت عبور جریان کمتر از مقدار موردنیاز، می‌تواند باعث افت فشار و کاهش سرعت حرکت عملگر شود.

برای درک بهتر، شیر برقی فستو مدل VUVS-LK30-M52-AD-G38-1B2-S دارای دبی نامی استاندارد ۱۶۰۰ لیتر بر دقیقه است. این مقدار در شرایط مرجع مشخص‌شده توسط سازنده اندازه‌گیری شده و لزوماً برابر با دبی واقعی شیر در تمام شرایط کاری نیست.

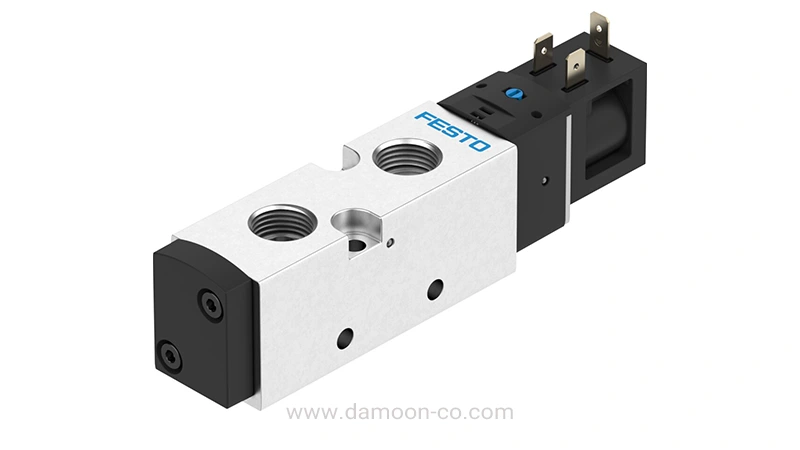

شیر برقی پنوماتیک Festo مدل VUVS-LK30-M52-AD-G38-1B2-S

بنابراین، هنگام انتخاب شیر برقی باید علاوه بر سایز پورت‌ها، به ظرفیت عبور جریان و مشخصاتی مانند Cv، Kv یا دبی نامی استاندارد توجه کرد. همچنین فشار ورودی و خروجی شیر و افت فشار مجاز در مدار، بر مقدار جریان واقعی تأثیر دارند.

نشتی

یکی دیگر از فاکتورهای مهم در انتخاب شیر برقی پنوماتیک، میزان نشتی آن است. نشتی شیر را می‌توان به‌طور کلی در دو دسته اصلی بررسی کرد:

نشتی خارجی: زمانی رخ می‌دهد که هوای فشرده از بخش‌هایی مانند رزوه‌ها، اتصالات، اورینگ‌ها یا محل اتصال اجزای بدنه به محیط اطراف نشت کند. این نشتی ممکن است ناشی از نصب نامناسب، آسیب‌دیدگی آب‌بندها یا نقص در بدنه شیر باشد.

نشتی داخلی: زمانی اتفاق می‌افتد که هوا از آب‌بندهای داخلی شیر عبور کرده و به مسیری وارد شود که در وضعیت فعلی شیر باید بسته باشد.

میزان مجاز نشتی ممکن است تحت تأثیر متغیرهای متعددی قرار گیرد؛ از جمله فشار سیستم، نوع سیال، مدت‌زمان عملکرد، حجم هوای موجود در سیستم و تأثیر نشتی بر تجهیزات پایین‌دست.

برای مثال، در سیستمی که از شیر برقی برای کنترل موقعیت یک سیلندر پنوماتیکی استفاده می‌شود، نشتی داخلی می‌تواند باعث تغییر تدریجی فشار در محفظه سیلندر و اختلال در حفظ موقعیت آن شود. البته میزان جابه‌جایی به عواملی مانند بار، نوع سیلندر و نشتی سایر اجزای مدار نیز بستگی دارد.

در بسیاری از موارد، طراح سیستم ممکن است درخواست کند که شیر برقی دارای «نشتی صفر» باشد. با این حال، این اصطلاح باید بر اساس روش آزمون و حدود پذیرش تعریف شود؛ زیرا صفر بودن نشتی در یک روش آزمایش، لزوماً به معنای نبود مطلق نشتی در تمام شرایط نیست.

برای مثال، ممکن است نشتی بسیار ناچیز یک شیر در کاربردهای عمومی هوای فشرده قابل‌قبول باشد، اما همان مقدار نشتی در یک سیستم اندازه‌گیری دقیق یا کنترل گازهای حساس، خارج از محدوده مجاز قرار گیرد.
بنابراین، هنگام انتخاب شیر باید میزان مجاز نشتی، فشار آزمون، نوع سیال آزمایش و روش اندازه‌گیری آن مشخص باشد.

ولتاژ

ولتاژ تغذیه نیز یکی از معیارهای مهم در انتخاب شیر برقی پنوماتیک است. انتخاب ولتاژ نامناسب می‌تواند باعث عملکرد ناپایدار شیر، فعال نشدن بوبین یا آسیب‌دیدگی آن شود. در این بخش، چند مفهوم الکتریکی اهمیت دارند:

ولتاژ نامی (Rated Voltage): ولتاژی است که بوبین شیر برای کارکرد با آن طراحی شده است. ولتاژ نامی باید با منبع تغذیه و سیستم کنترل سازگار باشد.
حداقل ولتاژ عملکرد: کمترین ولتاژی است که در شرایط مشخص می‌تواند عملکرد موردنیاز شیر را تضمین کند. این مقدار به طراحی بوبین، فشار کاری و مشخصات شیر وابسته است.
ولتاژ نگه‌دارنده (Holding Voltage): در برخی طراحی‌ها، ولتاژ یا جریان لازم برای نگه‌داشتن شیر در وضعیت فعال می‌تواند کمتر از مقدار موردنیاز برای تحریک اولیه باشد. این ویژگی به‌خصوص در مدارهای دارای کنترل توان بوبین اهمیت دارد و برای همه شیرها یکسان نیست.
ولتاژ رهاسازی (Drop-out Voltage): سطحی از ولتاژ است که با کاهش ولتاژ تغذیه تا آن محدوده، بوبین دیگر قادر به حفظ وضعیت تحریک‌شده نیست و شیر، بسته به ساختار خود، به وضعیت دیگری تغییر می‌کند.
برای مثال، در شیر برقی Festo مدل VUVS-LK30-M52-AD-G38-1B2-S ولتاژ نامی ۲۴ ولت DC و نوسان مجاز ولتاژ ±۱۰ درصد اعلام شده است. بنابراین، محدوده مجاز ولتاژ تغذیه این مدل بین ۲۱٫۶ تا ۲۶٫۴ ولت است.

همچنین باید به نوع جریان AC یا DC، توان مصرفی بوبین و سازگاری آن با خروجی PLC یا سایر تجهیزات کنترلی توجه کرد.

زمان پاسخ‌گویی

هنگام انتخاب شیر برقی، زمان پاسخ‌گویی می‌تواند عاملی تعیین‌کننده در فرایند تصمیم‌گیری باشد. این زمان معمولاً به فاصله بین اعمال یا قطع فرمان الکتریکی و تغییر وضعیت شیر در شرایط آزمون مشخص اشاره دارد.

در کاربردهای خاص، داشتن زمان پاسخ‌گویی سریع‌تر ممکن است برای عملکرد کلی سیستم نقشی حیاتی ایفا کند. به‌عنوان مثال، در سیستم‌های جداسازی سریع قطعات روی خطوط تولید یا تجهیزات توزیع دقیق سیال، کاهش زمان پاسخ‌گویی می‌تواند به افزایش سرعت و تکرارپذیری عملکرد کمک کند.

برای مثال، در کاتالوگ شیر برقی سری VT307 شرکت SMC، زمان پاسخ‌گویی حداکثر ۲۰ میلی‌ثانیه در فشار ۰٫۵ مگاپاسکال (۵ بار) اعلام شده است.

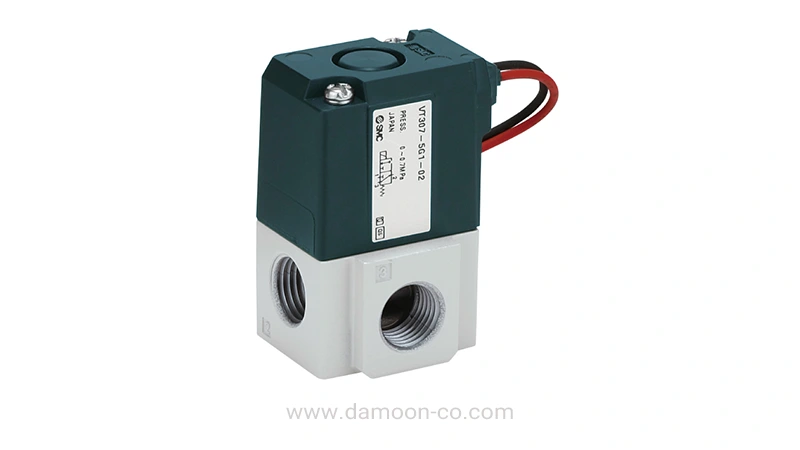

شیر برقی پنوماتیک سری VT307 شرکت SMC

البته باید توجه داشت که زمان پاسخ‌گویی شیر با زمان حرکت کامل سیلندر یا عملگر پنوماتیکی یکسان نیست. عواملی مانند طول شیلنگ‌ها، حجم محفظه‌ها، فشار سیستم و بار مکانیکی نیز بر سرعت نهایی عملکرد تأثیر دارند.

فاکتورهای فیزیکی شیر

در کنار تمامی این معیارها، بسته به نوع کاربرد، ساختار سیستم و صنعتی که شیر در آن استفاده می‌شود، عوامل دیگری نیز باید هنگام انتخاب بررسی شوند.

میزان مصرف برق، جنس بدنه و آب‌بندها، نوع و محل نصب، طول عمر، شرایط محیطی و میزان پاکیزگی هوای فشرده از جمله این عوامل هستند.

برای مثال، در محیط‌های دارای گردوغبار یا رطوبت، درجه حفاظت الکتریکی (IP) اهمیت دارد. برخی مدل‌های شیر پنوماتیک Festo با درجه حفاظت IP65 عرضه می‌شوند؛ البته تحقق این درجه حفاظت به شرایط نصب و استفاده از اتصالات مناسب وابسته است.

همچنین جنس آب‌بندها باید با نوع سیال، دمای کاری و شرایط محیطی سازگار باشد. در سیستم‌هایی که شیر به‌صورت مداوم تغییر وضعیت می‌دهد، طول عمر مکانیکی و الکتریکی اعلام‌شده توسط سازنده نیز اهمیت بیشتری پیدا می‌کند.

در نهایت، توجه به این ویژگی‌ها می‌تواند از هزینه‌های اضافی ناشی از خرابی، تعمیرات و توقف ناخواسته تجهیزات جلوگیری کند.

انتخاب بین برندهای شیر برقی پنوماتیک

پس از مشخص شدن الزامات فنی سیستم، انتخاب برند مناسب نیز اهمیت دارد. برندهای شناخته‌شده‌ای مانند Festo و SMC، شیرهای برقی متنوعی با مشخصات و کاربردهای متفاوت عرضه می‌کنند.

برای مثال، Festo در مدل‌هایی با دبی و اتصالات مختلف ارائه می‌دهد.

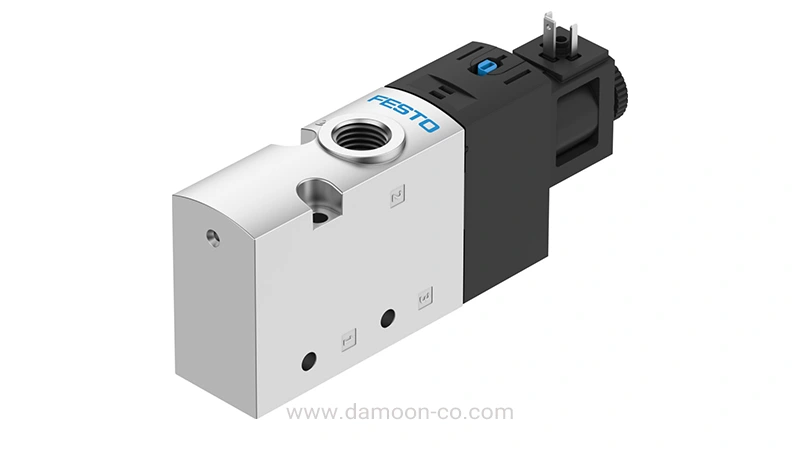

سری VUVS شیر برقی پنوماتیک فستو

برند SMC نیز در سری VQ گزینه‌هایی با زمان پاسخ‌گویی، ظرفیت جریان و نوع آب‌بندی متفاوت دارد.

بنابراین، انتخاب بین برندها نباید صرفاً بر اساس شهرت سازنده یا قیمت محصول انجام شود. مقایسه مشخصات فنی مدل‌های معادل، سازگاری با سیستم، دسترسی به قطعات یدکی و خدمات پشتیبانی می‌تواند به انتخاب مناسب‌تر کمک کند.

جمع‌بندی

انتخاب شیر برقی پنوماتیک مناسب، نیازمند بررسی هم‌زمان تعداد پورت‌ها و وضعیت‌های شیر، سایز اتصالات، فشار کاری، دبی جریان، میزان نشتی، ولتاژ تغذیه، زمان پاسخ‌گویی و شرایط فیزیکی نصب است. توجه به این عوامل، علاوه بر بهبود عملکرد سیستم، می‌تواند احتمال خرابی تجهیزات و هزینه‌های تعمیر و نگهداری را کاهش دهد. در نهایت، مقایسه مدل‌های مختلف از برندهای معتبر و بررسی کاتالوگ فنی آن‌ها، بهترین مبنا برای انتخاب شیری متناسب با نیاز واقعی سیستم خواهد بود.
