خطرات آلودگی هوای پنوماتیک و راه‌های پیشگیری
هوای محیط به‌طور طبیعی حاوی آلاینده‌های مختلفی است و هوای فشرده‌ای که توسط کمپرسورها تولید می‌شود و چرخ صنایع را می‌گرداند نیز از این قاعده مستثنا نیست. تهدیدهای نامرئی مانند رطوبت، ذرات معلق و روغن می‌توانند عملکرد سیستم‌های پنوماتیکی را تحت تأثیر قرار دهند.
علاوه بر آلودگی‌های موجود در هوای محیط، بخشی از آلاینده‌ها ممکن است در مراحل فشرده‌سازی و توزیع هوا وارد سیستم شوند. برای مثال، کمپرسورهای روغنی می‌توانند مقداری روغن وارد جریان هوای فشرده کنند و در صورت خرابی، فرسودگی قطعات یا عملکرد نامناسب سیستم جداسازی روغن، میزان این آلودگی افزایش یابد.
هر یک از این آلودگی‌ها می‌تواند به تجهیزات، لوله‌کشی، محصولات و فرایندهای تولید آسیب برساند. به همین دلیل، شناخت انواع آلودگی هوای فشرده و روش‌های کنترل آن‌ها، نقش مهمی در افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری دارد.
آلودگی ناشی از آب و رطوبت
هوای محیط همواره حاوی مقداری بخار آب است. در مراحل فشرده‌سازی و خنک‌کاری هوای فشرده، این بخار ممکن است بر اثر میعان به قطرات آب تبدیل شود. آبی که باید در سریع‌ترین زمان ممکن از سیستم حذف شود؛ در غیر این صورت، می‌تواند به بخش‌های مختلف سیستم راه پیدا کند. پیامدهای این اتفاق عبارت‌اند از:
- خوردگی قطعات فلزی از قبیل لوله‌ها، شیرها و سیلندرها
- زنگ‌زدگی قطعات و ایجاد ذرات جامدی که خود به آلاینده‌های جدید تبدیل می‌شوند
- انسداد روزنه‌های کوچک، صداخفه‌کن‌ها و خطوط کنترل
- افت فشار و عملکرد نامتعادل سیستم
- در برخی شرایط، رشد میکروارگانیسم‌ها در نواحی تجمع آب
راهکار: آب‌گیر و فیلتر واحد مراقبت پنوماتیک
آب‌گیر یا جداکننده رطوبت در واحد مراقبت پنوماتیک، قطرات آب مایع را از جریان هوای فشرده جدا می‌کند و از ورود بخش قابل‌توجهی از رطوبت مایع به تجهیزات جلوگیری می‌کند. برخی فیلترها نیز بسته به ساختار خود قابلیت جداسازی قطرات ریز آب را دارند.

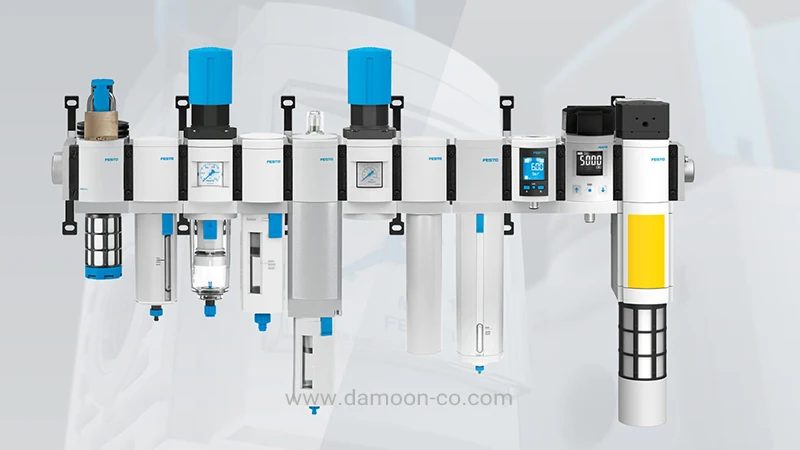

واحد مراقبت پنوماتیک
بااین‌حال، آب‌گیر و فیلترهای معمولی قادر به حذف بخار آب نیستند. برای کنترل بخار آب و جلوگیری از میعان مجدد، استفاده از درایر یا خشک‌کن هوای فشرده ضروری است.
در استاندارد ISO 8573-1:2010، کیفیت هوای فشرده از نظر رطوبت بر اساس نقطه شبنم تحت فشار (Pressure Dew Point) طبقه‌بندی می‌شود. برای مثال، نقطه شبنم کلاس ۴ حداکثر ۳+ درجه سانتی‌گراد و کلاس ۲ حداکثر ۴۰- درجه سانتی‌گراد است. انتخاب کلاس مناسب به شرایط محیطی و نیاز تجهیزات بستگی دارد.
آلودگی ناشی از ذرات
محیط تولید را نمی‌توان همیشه پاک و عاری از گردوغبار نگه داشت. براده‌های فلزی و ضایعات ناشی از عملیات نصب یا نگهداری، ذرات حاصل از خوردگی لوله‌ها و قطعات و گردوغبار موجود در هوای ورودی کمپرسور، از جمله عواملی هستند که می‌توانند مشکلات مختلفی در سیستم ایجاد کنند؛ مشکلاتی از قبیل:
- تجمع ذرات در شیرها، سیلندرها و سایر قطعات پنوماتیکی
- افزایش اصطکاک مکانیکی بین قطعات متحرک
- سایش دیواره سیلندرها، آب‌بندهای پیستون و سطوح داخلی شیرها
- کاهش طول عمر اورینگ‌ها، پکینگ‌ها و سایر قطعات آب‌بندی
- نشتی داخلی و آسیب‌دیدن سطوح آب‌بندی
- انسداد مسیر جریان هوا و ایجاد افت فشار و عملکرد ناپایدار سیستم
آلودگی ناشی از ذرات و گردوغبار با ایجاد این مشکلات، در نهایت باعث اختلال در عملکرد شیرها و سیلندرها، کاهش دقت و تکرارپذیری حرکات و کوتاه شدن طول عمر قطعات پنوماتیکی می‌شود.
راهکار: استفاده از فیلتر مناسب در واحد مراقبت پنوماتیک
فیلترهای واحد مراقبت پنوماتیک بسته به نوع و ساختار خود، می‌توانند آلاینده‌های مختلفی را از هوای فشرده جدا کنند. فیلترهای ذرات برای حذف آلودگی‌های جامد مانند گردوغبار و ذرات ناشی از خوردگی به کار می‌روند. برخی فیلترها نیز قابلیت جداسازی قطرات آب و روغن را دارند و فیلترهای کوالسینگ برای حذف آئروسل‌های ریز آب و روغن طراحی شده‌اند.
انتخاب نوع فیلتر و درجه فیلتراسیون باید بر اساس حساسیت تجهیزات، کیفیت هوای موردنیاز و الزامات بهداشتی هر صنعت انجام شود. برای مثال، نیازهای تصفیه هوای فشرده در صنایع دارویی، غذایی و خطوط تولید صنعتی لزوماً یکسان نیست و ممکن است به مراحل متفاوتی از فیلتراسیون نیاز داشته باشند.
شرکت فستو در تجهیزات آماده‌سازی هوای فشرده خود، فیلترهایی با درجه فیلتراسیون اسمی ۴۰ و ۵ میکرومتر و همچنین فیلترهای ظریف‌تر برای کاربردهای حساس ارائه می‌کند. بااین‌حال، انتخاب فیلتر صرفاً بر اساس اندازه ذرات کافی نیست و باید نوع آلاینده، راندمان جداسازی و کلاس کیفیت هوای موردنیاز نیز بررسی شود.
آلودگی ناشی از روغن
ممکن است در نگاه اول این‌گونه به نظر برسد که با استفاده از کمپرسورهای بدون روغن، دیگر با چالش آلودگی روغنی مواجه نخواهیم شد. درحالی‌که بخش قابل‌توجهی از آلودگی روغنی هوای فشرده می‌تواند مستقیماً از کمپرسور، به‌ویژه در مدل‌های روغن‌کاری‌شونده، وارد سیستم شود. فرسودگی قطعات، خرابی سیستم جداسازی روغن یا افزایش غیرعادی انتقال روغن به هوای خروجی کمپرسور نیز می‌تواند شدت این آلودگی را افزایش دهد.
از طرف دیگر، حتی در سیستم‌هایی که از کمپرسورهای بدون روغن استفاده می‌کنند، احتمال ورود بخارات روغن موجود در هوای محیط یا آلودگی‌های باقی‌مانده در شبکه توزیع وجود دارد.
وجود روغن اضافی در سیستم می‌تواند با تشکیل رسوبات چسبنده، باعث گرفتگی مجاری کوچک و شیرها شود. همچنین در صورت ناسازگاری روغن با جنس آب‌بندها، احتمال تورم، تخریب و ایجاد نشتی افزایش می‌یابد. مهم‌تر از همه، روغن می‌تواند محصولات و سطوح را در کاربردهای حساس مانند صنایع غذایی، دارویی و رنگ‌کاری آلوده کند.
راهکار: فیلتر کوالسینگ و فیلتر کربن فعال
برای کاهش آلودگی روغنی، می‌توان از فیلترهای کوالسینگ (Coalescing) استفاده کرد که قطرات بسیار ریز روغن و ذرات معلق را از هوای فشرده جدا می‌کنند. در مواردی که حذف بخارات روغن نیز اهمیت دارد، استفاده از فیلتر کربن فعال در کنار مراحل فیلتراسیون مناسب ضروری است.
مطابق استاندارد ISO 8573-1:2010، حداکثر غلظت کل روغن برای کلاس ۱ برابر با ۰٫۰۱ میلی‌گرم بر مترمکعب است. این مقدار شامل روغن مایع، آئروسل و بخار روغن می‌شود و دستیابی به آن به طراحی و عملکرد مجموعه تصفیه هوا بستگی دارد.
نکته مهم اینکه روغن‌زن واحد مراقبت پنوماتیک وظیفه حذف آلودگی روغنی را ندارد؛ بلکه در کاربردهایی که به روان‌کاری نیاز دارند، مقدار کنترل‌شده‌ای روغن به جریان هوا اضافه می‌کند.
اکنون که با انواع آلودگی هوای فشرده و راهکارهای کنترل آن‌ها آشنا شدیم، بهتر است پیامدهای این آلودگی‌ها را بر عملکرد تجهیزات و فرایندهای صنعتی بررسی کنیم.
اثرات آلودگی بر تجهیزات و طول عمر سیستم
در صورت ورود آلاینده‌ها به سیستم پنوماتیک، قطعاتی مانند شیرها، سیلندرها و آب‌بندها ممکن است دچار فرسودگی زودهنگام شوند. ذرات جامد و آلودگی‌های شیمیایی می‌توانند به اورینگ‌ها، پکینگ‌ها و سایر قطعات آب‌بندی آسیب برسانند و باعث کاهش طول عمر آن‌ها شوند.
همچنین تجمع آلودگی در مسیرهای عبور هوا یا سطوح متحرک می‌تواند عملکرد شیرهای پنوماتیکی و سیلندرها را مختل کند. این مشکلات ممکن است به گیرکردن شیرها، نوسان فشار، حرکت نامنظم جک‌ها و کاهش دقت و تکرارپذیری عملکرد سیستم منجر شوند. چنین اختلالاتی به‌ویژه در خطوط تولید خودکار و کاربردهای حساس می‌توانند احتمال توقف تولید و کاهش اثربخشی کلی تجهیزات (OEE) را افزایش دهند.
از طرف دیگر، خوردگی، سایش و آسیب به آب‌بندها طول عمر قطعات پنوماتیکی را کوتاه کرده و هزینه‌های تعمیر و جایگزینی را افزایش می‌دهد.
این آلودگی‌ها حتی بر مصرف انرژی نیز تأثیر دارند. گرفتگی فیلترها و مسیرهای جریان هوا باعث افزایش افت فشار می‌شود و نشتی آب‌بندها مصرف هوای فشرده را بالا می‌برد. در نتیجه، کمپرسورها ممکن است برای تأمین فشار و دبی موردنیاز، انرژی بیشتری مصرف کنند.
راهکار: نگهداری صحیح واحد مراقبت و تنظیم فشار
استفاده از فیلتر مناسب و تعویض به‌موقع المنت آن، از افزایش افت فشار جلوگیری می‌کند. همچنین رگولاتور واحد مراقبت با تنظیم فشار در محدوده موردنیاز تجهیزات، به پایداری عملکرد سیستم و جلوگیری از مصرف غیرضروری هوای فشرده کمک می‌کند.
البته رگولاتور آلودگی‌ها را حذف نمی‌کند و برای رفع نشتی، گرفتگی یا رطوبت اضافی باید علت اصلی مشکل برطرف شود.
رعایت بهداشت اطراف کمپرسور هوای فشرده و خود کمپرسور یکی دیگر از روش‌های پیشگیری از این مساله است.
بهداشت کمپرسور هوا
خطرات آلودگی هوای فشرده در صنایع حساس
صنایع مختلف، حساسیت متفاوتی نسبت به آلودگی هوای فشرده دارند. برای مثال، در صنایع غذایی و آشامیدنی، به‌ویژه در کاربردهایی که هوا با محصول تماس مستقیم دارد، کنترل آلودگی برای حفظ کیفیت محصول و رعایت الزامات بهداشتی ضروری است.
تاثیر آلودگی هوای فشرده پنوماتیک بر مواد عذایی
به همین ترتیب، در صنایع دارویی نیز به‌منظور محافظت از سلامت مصرف‌کننده، حفظ کیفیت محصول و انطباق با الزامات تولید، هوای فشرده باید از نظر ذرات، رطوبت، روغن و در صورت لزوم آلودگی میکروبی کنترل شود.
در صنایع الکترونیک و رنگ‌کاری نیز وجود آلاینده‌ها می‌تواند کیفیت محصول نهایی را تحت تأثیر قرار دهد. برای مثال، روغن موجود در هوای فشرده ممکن است باعث ایجاد عیوب سطحی در فرایند رنگ‌کاری شود.
راهکار: استفاده از مجموعه تصفیه هوای متناسب با صنعت
در این صنایع، واحد مراقبت معمولی به‌تنهایی ممکن است پاسخ‌گوی نیاز سیستم نباشد. بسته به حساسیت فرایند، استفاده از فیلترهای دقیق، فیلتر کوالسینگ، کربن فعال، درایر و در کاربردهای خاص تجهیزات فیلتراسیون استریل ضروری خواهد بود.
استاندارد ISO 8573-1، چارچوبی برای تعیین کلاس کیفیت هوای فشرده از نظر ذرات، آب و روغن فراهم می‌کند؛ اما کلاس موردنیاز باید بر اساس نوع کاربرد، میزان تماس هوا با محصول و الزامات بهداشتی همان صنعت انتخاب شود. به همین دلیل، فیلترها و تجهیزات تصفیه هوای موردنیاز در صنایع دارویی، غذایی و سایر صنایع الزاماً یکسان نیستند.
جمع‌بندی
آلودگی هوای فشرده یکی از عوامل مهم کاهش راندمان، افزایش هزینه‌های نگهداری و خرابی زودهنگام تجهیزات پنوماتیکی است. بخشی از این آلودگی‌ها از هوای محیط وارد سیستم می‌شوند و بخشی دیگر ممکن است در مراحل فشرده‌سازی، به‌ویژه بر اثر عملکرد نامناسب یا خرابی کمپرسور، ایجاد شوند.
رطوبت با ایجاد خوردگی، ذرات جامد با افزایش سایش و روغن اضافی با ایجاد رسوب و آلودگی محصول، می‌توانند عملکرد سیستم را مختل کنند. این مشکلات علاوه بر کاهش عمر آب‌بندها و قطعات، ممکن است باعث اختلال در عملکرد شیرها و سیلندرها و کاهش دقت تجهیزات شوند.
برای مقابله با این مشکلات، استفاده از واحد مراقبت پنوماتیک متناسب با نیاز سیستم اهمیت زیادی دارد. فیلترهای مختلف بسته به ساختار خود می‌توانند ذرات جامد، قطرات آب و آئروسل‌های روغنی را جدا کنند و رگولاتور نیز وظیفه تنظیم فشار هوای خروجی را بر عهده دارد. در کاربردهای حساس‌تر، ممکن است استفاده از درایر، فیلتر کوالسینگ، کربن فعال و تجهیزات تصفیه تکمیلی ضروری باشد.
در نهایت، انتخاب صحیح تجهیزات تصفیه بر اساس نوع صنعت، حساسیت فرایند و کیفیت هوای موردنیاز، در کنار نگهداری منظم کمپرسور و واحد مراقبت، نقش مهمی در افزایش طول عمر تجهیزات، کاهش توقف تولید و کنترل هزینه‌های انرژی دارد.
