پلاک کمپرسور، نوشته‌ای شامل اطلاعات اساسی مربوط به کمپرسور است که آشنایی با نحوه خواندن آن، اطلاعات مفیدی درباره کار با کمپرسور به ما می‌دهد. برای آشنایی با نحوه پلاک‌ خوانی کمپرسور کوپلند لازم است تا به ۱۴ مشخصه ذکر شده در پلاک توجه کنیم. کمپرسور در سیکل تبرید، به‌عنوان یکی از اجزای اصلی شناخته می‌شود. از این جهت انتخاب مناسب‌ترین کمپرسور و مراقبت از سلامت آن مسئله بسیار تاثیرگذاری در بازدهی سیکل تبرید محسوب می‌شود. در ادامه، نحوه پلاک خوانی کمپرسور اسکرال و پیستونی کوپلند با استفاده از شماره گذاری شرح داده شده است.

نحوه پلاک خوانی کمپرسور اسکرال کوپلند

کمپرسورهای اسکرال کوپلند دارای مزایایی چون صدای کم، بازدهی زیاد و قابلیت اطمینان بالا هستند. این کمپرسورها برای برای هیت پمپ، تهویه مطبوع و سیستم سرمایشی با دمای متوسط مناسب هستند.

نمایش قرارگیری پلاک کمپرسور کوپلند
نمایش محل قرارگیری پلاک بر روی بدنه کمپرسور اسکرال کوپلند

در ادامه، نحوه پلاک خوانی کمپرسور اسکرال کوپلند با استفاده از شماره گذاری توضیح داده شده است.

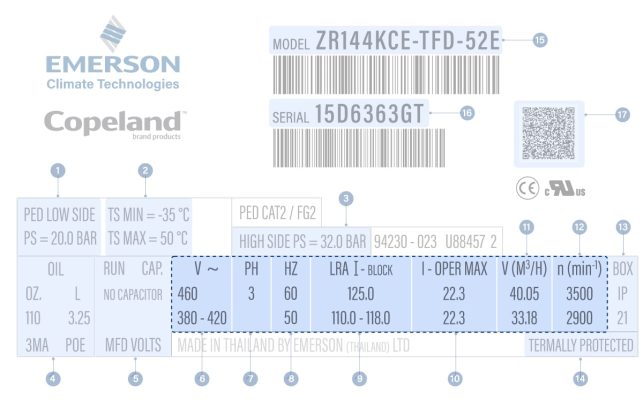

پلاک کمپرسور اسکرال کوپلند
نمونه پلاک کمپرسور اسکرال کوپلند

۱- ماکزیمم فشار بر اساس استاندارد PED در سمت فشار پایین

PED استاندارد ویژه محصولات تحت فشار است. در اولین قسمت از پلاک کمپرسور اسکرال کوپلند، به ماکزیمم فشار کمپرسور در سمت کم فشار اشاره شده که در تصویر موردنظر ما 20bar است.

۲- کم‌ترین و بیشترین دما در سمت فشار پایین

در قسمت دوم پلاک، به کم‌ترین و بیش‌ترین دما در سمت فشار پایین اشاره شده است. در کمپرسور موردنظر، محدوده دما از ۳۵- تا ۵۰ درجه است.

۳- حداکثر فشار در سمت پر فشار

قسمت سوم، حداکثر فشار در سمت پر فشار کمپرسور را بیان می‌کند که در این‌جا 32bar است.

۴- اطلاعات مربوط به روغن

در بخش شماره ۴ مربوط به پلاک خوانی کمپرسور اسکرال کوپلند، اطلاعات مربوط به روغن کمپرسور مطرح شده است. در سطر اول، میزان روغن در کمپرسور ذکر شده که در این مورد، ۱۱۰ انس یا ۳٫۲۵ لیتر است. در سطر پایین‌تر مدل روغن نوشته شده که 3MA POE است.

۵- خازن داشتن یا نداشتن

در این بخش اطلاعاتی درباره خازن کمپرسور بیان می‌شود که در مدل موردنظر، خازن وجود ندارد.

۶- برق کمپرسور

در جدول مشخص شده در تصویر زیر، مشخصات عملکردی کمپرسور شامل سه فاز یا تک فاز بودن برق مصرفی، فرکانس برق، آمپر لحظه استارت، ماکزیمم جریان کاری، جریان حجمی مبرد و دور کمپرسور بر اساس ولتاژ برق مصرفی آورده شده است. ۳۸۰-۴۲۰ ولت، بازه ولتاژ برق کشور است و کمپرسور مورد نظر ما نیز در ولتاژ ۴۶۰ و بازه ۴۲۰ -۳۸۰ کار می‌کند.

مشخصات کمپرسور اسکرال کوپلند بر اساس ولتاژ برق مصرفی
جدول مشخصات عملکردی کمپرسور اسکرال کوپلند بر اساس ولتاژ برق مصرفی

۷- تعداد فاز

انواع تجهیزات برقی با برق سه فاز یا تک فاز کار می‌کنند. کمپرسور موردنظر ما با برق سه فاز کار می‌کند.

۸- فرکانس

در این بخش، فرکانس برق مناسب برای کمپرسور آورده شده است. در تصویر، دو عدد ۶۰ و ۵۰ دیده می‌شود که در ایران، برق با فرکانس ۵۰ هرتز در دسترس است.

۹- آمپر لحظه استارت

عبارت (Locked Rotor Ampere) LRA که در این بخش بیان شده، نشان‌دهنده آمپر لحظه استارت کمپرسور است. در این پلاک، آمپر لحظه استارت برای فرکانس برق ۶۰ هرتز، ۱۲۵ آمپر و برای فرکانس برق ۵۰ هرتز، ۱۱۰ تا ۱۱۸ آمپر است.

۱۰- ماکزیمم جریان کاری

در این قسمت، حداکثر جریان برق مناسب برای جلوگیری از آسیب دیدن کمپرسور بیان می‌شود.

۱۱- جریان حجمی مبرد

این قسمت بیان‌کننده میزان حجم مبرد جابه‌جا شده توسط کمپرسور در یک ساعت است. میزان مورد نظر در برای برق با فرکانس ۵۰ هرتز و برای این مدل کمپرسور ۳۳٫۱۸ مترمکعب بر ساعت است.

۱۲- دور کمپرسور

در بخش دوازدهم، دور نامی کمپرسور بیان می‌شود. در ۵۰ هرتز، دور نامی کمپرسور موردنظر ما ۲۹۰۰ دور بر دقیقه است.

۱۳- کلاس نفوذپذیری جعبه برق

جعبه برق کمپرسور در مقابل اشیاء فرو رونده و آب دارای مقاومت است.Box IP فاکتوری است که میزان نفوذپذیری جعبه برق را بیان می‌کند. هر اندازه این عدد بالاتر باشد، جعبه برق نیز مقاومت بالاتری دارد.

۱۴- فاکتور مقاومت ترمالیک

این فاکتور بیان‌گر نوعی از حفاظت است که با افزایش گرمای سیم‌پیچ عملکرد را به‌شکل خودکار متوقف می‌کند.

۱۵-مدل کمپرسور

این بخش بیانگر مدل کمپرسور است. مدل کمپرسور بیانگر ویژگی‌هایی از کمپرسور مانند پیستونی یا اسکرال بودن آن است.

۱۶-شماره سریال

شماره سریال کمپرسور کوپلند، تنها روش برای دانستن تاریخ تولید کمپرسور است که برای وارانتی کمپرسور می‌توان از آن استفاده کرد. شماره سریال از ۸ یا ۹ کاراکتر تشکیل شده است. دو عدد اول بیانگر سال تولید و کاراکتر سوم -که اغلب یک حرف انگلیسی است- بیانگر ماه تولید کمپرسور است. اگر به جای عدد اول، حرف N نوشته شده باشد، به معنی است که کمپرسور بدون وارانتی فروخته شده است.
برای مثال کمپرسور بالا در سال ۲۰۱۵ -با توجه به دو عدد اول که ۱۵ است- و در چهارمین ماه میلادی یعنی آوریل –با توجه به D که چهارمین حرف الفبای لاتین است- تولید شده است.

۱۷-بارکد

با اسکن کردن این بارکد در اپلیکیشن Copeland می‌توانید از اطلاعات کمپرسور باخبر شوید.

نحوه پلاک خوانی کمپرسور پیستونی کوپلند

کمپرسورهای پیستونی کوپلند در دو نوع هرمتیک و سمی هرمتیک تولید می‌شوند. در ایران، استفاده از کمپرسورهای سمی هرمتیک پیستونی کوپلند رواج بیشتری دارد.

نمایش پلاک کمپرسور پیستونی کوپلند
نمایش محل قرارگیری پلاک بر روی بدنه کمپرسور پیستونی کوپلند

در ادامه، نحوه پلاک خوانی کمپرسور پیستونی کوپلند با استفاده از شماره گذاری توضیح داده شده است.

پلاک کمپرسور پیستونی کوپلند
نمونه پلاک کمپرسور پیستونی کوپلند

۱- شماره سریال

شماره سریال کمپرسور کوپلند، تنها روش برای دانستن تاریخ تولید کمپرسور است که برای وارانتی کمپرسور می‌توان از آن استفاده کرد. شماره سریال از ۸ یا ۹ کاراکتر تشکیل شده است. دو عدد اول بیانگر سال تولید و کاراکتر سوم -که اغلب یک حرف انگلیسی است- بیانگر ماه تولید کمپرسور است. اگر به جای عدد اول، حرف N نوشته شده باشد، به معنی است که کمپرسور بدون وارانتی فروخته شده است.
برای مثال کمپرسور بالا در سال ۲۰۱۸ -با توجه به دو عدد اول که۱۸ است- و در اولین ماه میلادی یعنی ژانویه –با توجه به A که اولین حرف الفبای لاتین است- تولید شده است.

۲- مدل کمپرسور

مدل کمپرسور از چند بخش تشکیل می‌شود و هر بخش، یکی از ویژگی های کمپرسور را بیان می‌کند.

۳-فشار مکش و تخلیه

اینجا بیان شده است که فشار مکش کمپرسور (suction) ۲۲٫۵ بار و فشار تخلیه کمپرسور (discharge) ۳۲٫۵ بار است.

۴-نسبت فشار هنگام تست کمپرسور

در هنگام تست عملکرد کمپرسور، نسبت فشار بالا به فشار پایین ۳۶/۲۵ بوده است.

۵-جریان حجمی مبرد

بیانگر جریان حجمی مبرد درون کمپرسور بر حسب متر مکعب بر ساعت است.

۶-دور موتور کمپرسور

مقدار دور موتور کمپرسور بر حسب دور بر دقیقه است.

۷-تک فاز یا سه فاز بودن برق مناسب کمپرسور

برای کمپرسور مورد نظر ما، برق سه فاز مناسب است.

۸-فرکانس برق مناسب کمپرسور

برق با فرکانس ۵۰ هرتز برای کارکرد این کمپرسور مناسب است.

۹-روغن مناسب کمپرسور

روغن مینرال (معدنی) برای کمپرسور مناسب است.

۱۰-عملکرد کمپرسور در فرکانس‌های مختلف برق

در این جدول، ویژگی‌های عملکرد کمپرسور در فرکانس‌ ۵۰ هرتز و دو بازه ولتاژ آورده شده است.

مشخصات عملکردی کمپرسور پیستونی کوپلند بر اساس ولتاژ و فرکانس برق مصرفی
جدول مشخصات عملکردی کمپرسور پیستونی کوپلند بر اساس ولتاژ و فرکانس برق مصرفی

۱۱- ولتاژ‌ برق مناسب برای عملکرد کمپرسور

در این ستون از جدول، دو بازه ولتاژ برای اتصال ستاره و مثلث مدار کمپرسور آورده شده است.

۱۲- شدت جریان برق در روتور قفل شده (Locked Rotor)

این مشخصه بیانگر این است که هنگامی که روتورها در حالت قفل شده قرار دارند، چه مقدار جریان برق جذب می‌کنند. مقدار این مشخصه وابسته به ولتاژ برق است.

۱۳-بیشینه جریان کاری مناسب کمپرسور

این مشخصه بیانگر بیشینه جریان کاری مناسب برای کمپرسور و وابسته به ولتاژ برق است.

۱۴- درجه حفاظت الکتریکی

IP بیانگر درجه حفاظت وسیله الکتریکی است. IP54 بیانگر حفاظت در برابر نفوذ گرد و غبار و نفوذ اجسام بزرگتر از یک میلی‌متر مثل سیم نازک است.

6 دیدگاه برای “نحوه پلاک خوانی کمپرسور کوپلند

  1. شاندل گفته:

    سلام در فاکتور lra نوشتید این مشخصه بیانگر این است که هنگامی که روتورها در حالت قفل شده قرار دارند، چه مقدار جریان برق جذب می‌کنند. مقدار این مشخصه وابسته به ولتاژ برق است.
    میشه توضیح بدید؟ یعنی چی ؟ چرا اگه اینجا به این معنیه توی پلاک قبلی ای که تشریح کردید یه چیز دیگس؟

    • دامون گفته:

      سلام و وقت بخیر خدمت شما دوست عزیز
      منظور از LRA این است که در هنگام استارت کمپرسور که روتورها در حالت قفل شده قرار دارند و حرکت نمی‌کنند، چه مقدار جریان برق جذب می‌شود. این جذب جریان برق به علت تفاوت در فرکانس برق و فرکانس چرخش روتور است که بیشترین مقدار جذب جریان در حالتی است که روتور بی حرکت باشد و در نتیجه فرکانس چرخش آن، صفر باشد. مقدار LRA وابسته به ولتاژ برق تامین شده است. یعنی با تغییر ولتاژ برق (و در نتجه تغییر فرکانس)، مقدار آمپر جذب شده توسط روتور در لحظه استارت تغییر خواهد کرد.

    • دامون گفته:

      سلام
      وقت شما بخیر دوست عزیز
      با نصب کردن COPELAND app و اسکن کردن بارکد، می‌توانید به اطلاعات کمپرسور دسترسی داشته باشید.
