مـــعــــرفــی مــحـصــول

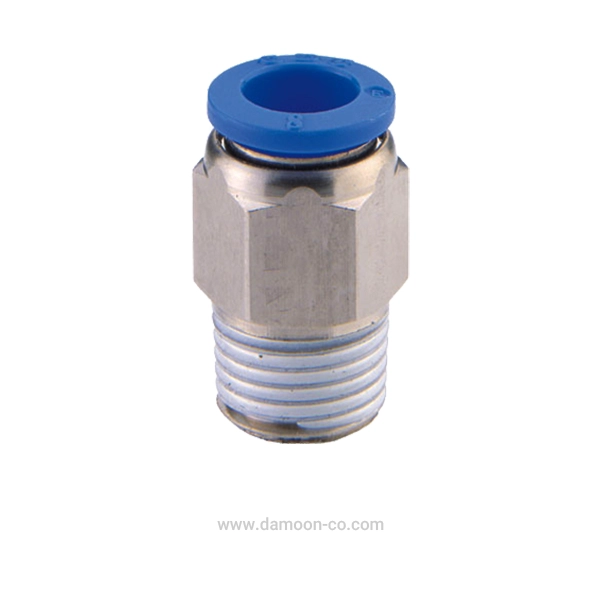

اتصال پنوماتیکی PC برند CDC یک اتصال سریع (One-Touch) برای سیستمهای هوای فشرده است که با طراحی مهندسیشده، اتصال ایمن، سریع و بدون نشتی شیلنگ را فراهم میکند.
این اتصال از چند بخش اصلی تشکیل شده که هرکدام نقش مشخصی در عملکرد دقیق و پایدار آن دارند.
بدنه اتصال Male straight از برنج (Brass) ساخته شده که استحکام مکانیکی بالا و مقاومت مناسب در برابر خوردگی را تضمین میکند.
رزوه استاندارد امکان نصب مطمئن روی تجهیزات پنوماتیکی مانند شیرها و سیلندرها را فراهم میسازد.
مکانیزم قفلکننده داخلی شامل خار نگهدارنده از فولاد ضدزنگ (SUS) است که شیلنگ را بهصورت یکنواخت و محکم نگه میدارد و از بیرونآمدن ناخواسته آن جلوگیری میکند.
اورینگ آببندی از جنس NBR (V-Seal) وظیفه جلوگیری از نشتی هوا را بر عهده دارد و عملکرد پایدار اتصال را تا فشار کاری 150 PSI تضمین میکند.
حلقه آزادکننده و بکرینگ از جنس POM باعث میشوند جداسازی شیلنگ تنها با یک فشار ساده و بدون نیاز به ابزار انجام شود.
همچنین کالر فلزی با روکش روی (Zinc) به افزایش دوام و پایداری ساختار داخلی کمک میکند.

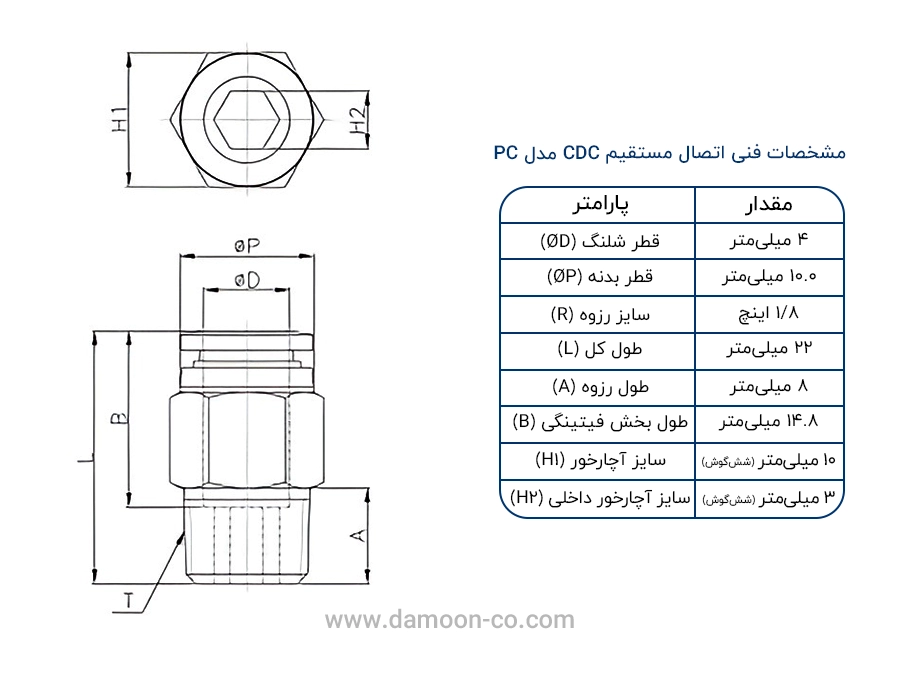

ابعاد اتصال مستقیم cdc مدل pc
این ساختار دقیق و استفاده از متریال باکیفیت، مدل PC از اتصالات پنوماتیک CDC را به گزینهای قابلاعتماد برای استفاده در خطوط اتوماسیون صنعتی، ماشینآلات پنوماتیکی و فضاهای نصب محدود تبدیل کرده است.
این اتصال پنوماتیکی فقط برای استفاده در سیستمهای هوای فشرده (AIR) طراحی شده و به هیچ عنوان برای آب، روغن یا سایر سیالات مایع و گازی مناسب نیست.
طراحی و عملکرد این محصول مطابق استاندارد بینالمللی ISO 14743 انجام شده که ایمنی، آببندی و پایداری اتصال در سیستمهای پنوماتیکی را تضمین میکند.
اتصال PC برند CDC از نظر ابعاد و عملکرد کاملاً با اتصالات پنوماتیک رایج بازار سازگار بوده و میتواند بهعنوان جایگزینی اقتصادی و مطمئن برای برندهایی مانند SMC و Festo در خطوط صنعتی مورد استفاده قرار گیرد.
| مدل | ∅D (سایز شیلنگ) | T (سایز رزوه) | ∅P | L | A | B | H1(Hex) | H2(Hex) | WEIGHT(g) | wdt_ID | wdt_created_by | wdt_created_at | wdt_last_edited_by | wdt_last_edited_at |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PC 04-M5 | 4 | M5*0.8p | 10 | 20.5 | 3.6 | 14.8 | 10 | - | 7 | 2 | ghanimi | 14/12/2025 12:22 PM | ghanimi | 14/12/2025 12:22 PM |
| PC 04-M6 | 4 | M6*1.0p | 10 | 20.9 | 4.1 | 14.8 | 10 | - | 8 | 3 | ||||
| PC 04-01 | 4 | R 1/8 | 10 | 22 | 8 | 14.8 | 10 | 3 | 9 | 4 | ||||
| PC 04-02 | 4 | R 1/4 | 10 | 21 | 10 | 14.8 | 14 | 3 | 16 | 5 | ||||
| PC 04-03 | 4 | R 3/8 | 10 | 22 | 11 | 14.8 | 17 | 3 | 28 | 6 | ||||
| PC 06-M5 | 6 | M5*0.8p | 12 | 22.7 | 3.6 | 16.4 | 12 | - | 10 | 7 | ||||
| PC 06-M6 | 6 | M6*1.0p | 12 | 23 | 4.1 | 16.4 | 12 | - | 10 | 8 | ||||
| PC 06-01 | 6 | R 1/8 | 12 | 23.4 | 8 | 16.4 | 12 | 4 | 10 | 9 | ||||
| PC 06-02 | 6 | R 1/4 | 12 | 21.9 | 10 | 16.4 | 14 | 5 | 14 | 10 | ||||
| PC 06-03 | 6 | R 3/8 | 12 | 22.9 | 11 | 16.4 | 17 | 5 | 25 | 11 |
Pedigree table
| نوع سیال قابل استفاده: | فقط هوا (قابل استفاده برای هیچ نوع گاز یا مایع دیگری نیست) قابل استفاده در کاربردهای آبی نمیباشد | |
| حداکثر فشار کاری: | 150PSI | 9.9Kgf/cm²(0~990KPa) |
| فشار منفی (خلأ): | 29.5in Hg- | 750mmHg(-750Torr)- |
| محدوده دمای کاری: | ℉ 140 ~ 32 | ℃ 60 ~0 |
